2022年山东济宁初中学业水平考试
物 理 试 题
一、选择题:下列各题的四个选项中,只有一项符合题意,每小题2分,共20分。
1.(2022山东济宁,1,2分)下列数据与实际情况明显不符的是( )
A.课桌的高度约为70 cm
B.1个医用外科口罩的质量约为100 g
C.人体正常体温约为36.5 ℃
D.人正常脉搏跳动1次的时间约为1 s
2.(2022山东济宁,2,2分)如图表示某晶体的物态变化过程,其中甲、乙、丙分
别表示三种物态。下列分析正确的是 ( )
A.甲为气态
B.甲→乙的过程需要放热
C.乙→丙的过程与露珠形成过程相同
D.BC段对应的温度为该晶体的熔点
3.(2022山东济宁,3,2分)对图中所涉及的实验现象的分析不正确的是 ( )甲
乙
丙
丁
A.图甲:说明发声的音叉在振动
B.图乙:验证了声音能在固体中传播
C.图丙:说明热传递可以改变物体内能
D.图丁:说明摩擦过的梳子带了电荷4.(2022山东济宁,4,2分)如图是小明按物理课本“迷你实验室”提供的方法制
作的作品,下列分析不正确的是 ( )
A.铅笔芯变阻器工作时利用了电流的热效应
B.铁钉电磁铁工作时能吸引大头针表明有磁性
C.西红柿电池工作时化学能转化为电能
D.简易电动机工作时电能转化为机械能
5.(2022山东济宁,5,2分)在水平冰面上溜冰时(如图所示),只需用脚在冰面上
向后轻轻蹬一下,就会滑行很远。下列说法正确的是( )A.溜冰者在冰面上静止时,其所受支持力大于重力
B.溜冰者会慢慢停下来,是因为惯性消失

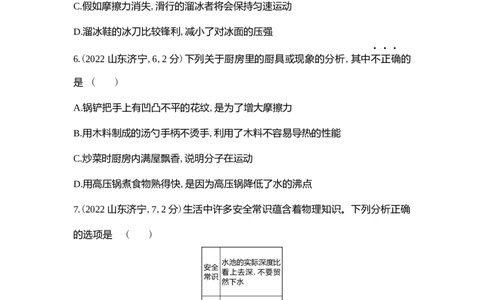

C.假如摩擦力消失,滑行的溜冰者将会保持匀速运动
D.溜冰鞋的冰刀比较锋利,减小了对冰面的压强
6.(2022山东济宁,6,2分)下列关于厨房里的厨具或现象的分析,其中不正确的
是 ( )
A.锅铲把手上有凹凸不平的花纹,是为了增大摩擦力
B.用木料制成的汤勺手柄不烫手,利用了木料不容易导热的性能
C.炒菜时厨房内满屋飘香,说明分子在运动
D.用高压锅煮食物熟得快,是因为高压锅降低了水的沸点
7.(2022山东济宁,7,2分)生活中许多安全常识蕴含着物理知识。下列分析正确
的选项是 ( )
水池的实际深度比
安全
看上去深,不要贸
常识
然下水
光从水中斜射入空
物理
气中时折射角小于
知识
入射角
A
安全 不要用湿毛巾擦拭
常识 带电插座物理
湿毛巾容易导电
知识
B
安全 水蒸气烫伤比开水
常识 烫伤的伤情更严重
物理
水蒸气凝华放热
知识
C
在铁路站台上候车
安全
时,乘客必须站在
常识
安全线外
物理 流体在流速大的地
知识 方压强大
D
8.(2022山东济宁,8,2分)下列选项不正确的是 ( )
甲
乙丙
丁
A.图甲:证明了大气压的存在
B.图乙:利用了连通器原理
C.图丙:说明分子间存在引力
D.图丁:此模型是道尔顿提出的
9.(2022山东济宁,9,2分)如图所示,神舟十三号载人飞船与天和核心舱、天舟
二号货运飞船、天舟三号货运飞船构成四舱(船)组合体,在轨道上运行。下列说
法正确的是( )
A.火箭点火加速升空过程中,搭载的飞船机械能增加
B.以地球为参照物,组合体是静止的
C.航天员通过超声波与地面人员进行交流D.组合体通过太阳能板获得能量,太阳能属于不可再生能源
10.(2022山东济宁,10,2分)如图是额定电压均为220 V的灯泡L 和L 的U-I图
1 2
像。下列分析不正确的是 ( )
A.当L 两端的电压为100 V时,其实际功率为20 W
1
B.当通过L 的电流为0.45 A时,其1 min消耗的电能为4 320 J
2
C.将L 、L 串联,若L 两端的电压为40 V,则L 的功率为8 W
1 2 1 2
D.将L 、L 并联,若通过L 的电流为0.5 A,则L 的功率为66 W
1 2 2 1
二、填空题:每空1分,共12分。
11.(2022山东济宁,11,2分)用冰取火,似乎不可思议。但这绝非讹传,据晋代张
华的《博物志》记载,我国古代就把冰块制成透镜,利用透镜对光的 作
用将物体点燃,如图所示。用这类透镜制作的眼镜片,可以用来矫正 眼。
12.(2022山东济宁,12,2分)某柴油机工作一段时间后,油箱里的柴油没有发生
变化的是 (选填序号:①质量;②密度;③比热容;④热值)。完全燃烧10
kg柴油放出的热量Q= J。(q =4.3×107 J/kg)
柴油13.(2022山东济宁,13,2分)小明利用托盘天平、量筒和水测量一颗新鲜杏的密
度,收集的实验数据记录在下表中,则杏的密度ρ= g/cm3,杏在水中受到
的浮力F = N。(g取10 N/kg,ρ =1×103 kg/m3)
浮 水
①用托盘天平 ②向量筒中倒入 ③将杏放入量筒中,读
步骤
测杏的质量 适量水,读示数 示数
数据 21.2 g 40 mL 60 mL
14.(2022山东济宁,14,2分)某建筑工人用大小为400 N的拉力,通过滑轮匀速提
升重为 360 N 的货物(如图所示),此滑轮是 滑轮,机械效率 η=
。
15.(2022山东济宁,15,2分)如图是小明按时间顺序梳理的电与磁相关知识结构
图,请你补充完整。
16.(2022山东济宁,16,2分)小明家新购置了一个额定功率为3 200 W的电热水
龙头。经过测试,正常工作时进水温度为20 ℃,出水温度为45 ℃,30 s内的出水
量为800 mL,则这800 mL水吸收的热量Q= J,电热水龙头的加热效率
η= 。[c =4.2×103 J/(kg·℃),ρ =1.0 g/cm3]
水 水
三、实验题:17题4分,18题3分,19题6分,20题5分,共18分。17.(2022山东济宁,17,4分)请按要求完成下列作图。
(1)中国古代人民为了抵御入侵,常在城池周围建造护城河,通过吊桥升降控制人
员进出。图1是吊桥被拉起时的模型图,请在图中画出拉力F的力臂。
图1
(2)卫生间一般都要安装照明灯和换气扇(符号为 )。使用时,有时需要各自独
立工作,有时需要同时工作,请在图2中的虚线框内画出符合上述要求的电路图。
图2
18.(2022山东济宁,18,3分)在校园科技节活动中,小明观看了“隔着玻璃吹蜡
烛”的魔术。表演者介绍如图中的道具后旋转平台,使玻璃板一侧正对观众,分
两步完成了表演:①用两个打火机同时“点燃”两支蜡烛;②在玻璃板正对观众
的一侧吹A蜡烛。观众看到两支蜡烛同时被“吹灭”。
小明利用道具,和同学们一起探究其中的奥秘:
(1)用两个打火机同时点燃两支蜡烛,然后模仿表演者吹A蜡烛,结果只吹灭了A
蜡烛。
和同学讨论后,一致认为:表演者在表演中只点燃了A蜡烛,B蜡烛并未被点燃。
随后,小明通过实验验证了他们的猜想,最终明白了其中的道理:B蜡烛并未被点
燃,观众看到的是A蜡烛烛焰通过玻璃板所成的 。(2)小明经过进一步探究,发现了确保表演成功的两个关键点:
①两支蜡烛的大小应符合的要求是: ;
②玻璃板两侧的蜡烛,在放置的位置上应满足的条件是:
。
19.(2022山东济宁,19,6分)利用钢尺可完成多个物理实验。请结合以下实验操
作,按要求回答问题。
(a)
(b)
图1
图2
(1)夏天,将钢尺放入冰箱冷冻一段时间,取出后,发现钢尺表面逐渐有“霜”生
成,这是空气中的水蒸气遇到温度较低的钢尺 形成的。(填写物态变化
名称)
(2)如图1(a)所示,将塑料尺接入电路,闭合开关,小灯泡不发光;将钢尺接入电
路,闭合开关,小灯泡发光,说明钢尺是 。(3)如图1(b)所示,将钢尺一端压紧在桌面上,另一端伸出桌边。先用较小的力,
再用较大的力分别拨动钢尺,观察钢尺振动的幅度,比较两次钢尺发出声音的响
度。此实验探究的问题是: 。
(4)将钢尺一多半放在桌面上,一少半露出桌边。将一张多次折叠后的报纸压在
钢尺桌面上的部分,用重物砸露出部分,钢尺很容易被砸落;将报纸展开平铺盖住
桌面上的部分,在相同条件下,钢尺很难被砸落。钢尺很难被砸落的原因是
。
(5)将钢尺一端固定在桌面上,向另一端施力,钢尺会变弯,说明力可以改变
。如图2所示,用不同大小的力将钢尺弯曲,放手后将橡皮弹出,记录橡皮被弹出
的距离。分析钢尺弯曲程度和橡皮弹出的远近之间的关系,可以探究弹性势能的
大小与 的关系。
20.(2022山东济宁,20,5分)小明测量某电阻 R的阻值,收集实验数据绘制成如
图所示的图像。
图1
图2(1)分析图像信息,可得:R= Ω。
(2)请用笔画线表示导线,在图2中完成小明的实验电路连接。(导线不得交叉)
(3)小华也连接了图2中的实验电路。闭合开关后,发现电压表和电流表都有示
数,但移动滑动变阻器的滑片时,两表的示数均保持不变,经判断是连线有误,其
错误可能是 。(写出一种即可)
(4)小华依据欧姆定律得出一个与电阻有关的推论:一段导体的电阻和这段导体
两端的电压成正比,与通过它的电流成反比。请解释这一推论为什么是错误的:
。
四、计算题:21题6分,22题4分,共10分。
21.(2022山东济宁,21,6分)为支援上海疫情防控、保障民生,蔬菜运输车(如图
所示)从山东寿光出发,历经9小时15分钟,行程777公里,于4月18日上午8点
抵达上海徐汇区。该蔬菜运输车总质量为31 t,轮子与地面的总接触面积为6 200
cm2。(g取10 N/kg)求:
(1)运输车全程的平均速度;
(2)运输车对水平路面的压强;
(3)在某段平直公路上,运输车匀速行驶9 km用时6 min,受到的阻力为2.6×103
N,则运输车牵引力做功的功率。
22.(2022山东济宁,22,4分)长征二号F遥十三运载火箭于2021年10月16日0
时23分按预定时间精准点火发射,搭载的神舟十三号载人飞船被成功送入太空。发射前,检验飞船舱体的气密性至关重要。某兴趣小组用封闭容器代替飞船舱体
置于真空室中,设计了如图所示的电路,模拟检验飞船舱体的气密性。若密闭容
器不漏气,则密闭容器与真空室中的气压不发生变化;若密闭容器漏气,则密闭容
器中的气压减小,真空室中的气压增大。密闭容器中的正常环境气压为 1.0×105
Pa,电源电压U=12 V,定值电阻R =18 Ω;R 和R 是两个相同的压敏电阻,其阻值
0 1 2
随环境气压的变化如表中所示。
环境气压/(×105 Pa) 0 0.2 0.4 0.6 0.8 1.0
压敏电阻阻值/Ω 36 22 12 6 3 2
按要求回答下列问题:
(1)当开关S接a时,若电压表的示数为10.8 V,请通过计算判断密闭容器是否漏
气;
(2)若密闭容器漏气,开关S接b时,电流表的示数为0.3 A,求此时真空室中的环
境气压。
2022年山东济宁初中学业水平考试
物 理 试 题
1.考点:测量 机械运动
B 课桌的高度一般在70 cm左右,A正确;1个医用外科口罩的质量约为3 g,B错误;人体正常体
温约为37 ℃,C正确;正常人的脉搏大约60~80次/min,跳动1次的时间大约为1 s,D正确。故选
B。
审题技巧 不同物理量的估算,有的需要凭借生活经验,有的需要简单的计算,有的要
进行单位的换算,最后判断最符合实际的是哪一个。
2.考点:物态变化D 固态分子相距最近,分子排列规则,分子间的作用力最大,不容易被压缩或拉伸,所以甲表示
固态分子的排列方式;液态分子相距较近,分子排列杂乱,分子间的作用力较弱,所以乙表示液态
分子的排列方式;气态分子相距最远,分子无固定排列,分子间几乎没有作用力,分子间的作用力
最弱,所以丙表示气态分子的排列方式。综上所述,甲为固态,A错误。甲→乙是固态变为液态的
熔化过程,需要吸收热量,B错误。乙→丙是液态变成气态的汽化过程,而露珠是水蒸气遇冷形成
小水滴的液化过程,C错误。BC段表示物体熔化过程中温度保持不变,此时的温度叫晶体的熔点,
D正确。故选D。
3.考点:声现象,内能,物质结构(静电)
C 发声的音叉插入水中,看到水花飞溅,说明发声的音叉正在振动,A正确;小明通过绷直的线
听到小花的声音,线是固体,说明固体可以传播声音,B正确;铁丝被快速弯折后,弯折处变热,是
通过做功的方式改变内能,C错误;与毛皮摩擦过的塑料梳子能够吸引轻小物体,是因为摩擦过的
塑料梳子带了电荷,带电体具有吸引轻小物体的性质,D正确。故选C。
4.考点:电和磁,电阻
A 铅笔芯变阻器是通过改变铅笔芯接入电路的长度来改变电阻,进而改变通过电路的电流,A
错误;电磁铁能吸引大头针,表明电磁铁有磁性,B正确;水果电池工作时把化学能转化为电能,C
正确;电动机工作时把电能转化为机械能,D正确。故选A。
5.考点:力 力和运动,压强
C 溜冰者在冰面上静止时,受重力、支持力,两个力大小相等,方向相反,作用于同一物体,同一
直线上,是平衡力,A错误;任何物体都具有惯性,与运动状态无关,溜冰者停下来是因为受到阻力
的作用,B错误;假如摩擦力消失,滑行的溜冰者将会保持匀速运动状态不变,C正确;溜冰鞋的冰
刀比较锋利,是在压力一定的情况下,减小了冰面的受力面积,增大了冰刀对冰面的压强,D错误。
故选C。
6.考点:内能,力 力与运动,分子动理论,物态变化
D 锅铲把手上有凹凸不平的花纹,是在压力一定时,通过增大接触面的粗糙程度来增大摩擦力,
A正确;用木料制成的汤勺手柄不烫手,是因为木料是热的不良导体,不容易传热,B正确;炒菜时
厨房内满屋飘香,说明分子在不停地做无规则运动,C正确;气压越高,液体的沸点越高,用高压锅
煮食物熟得快是因为锅内气压升高使水的沸点升高,D错误。故选D。
7.考点:家庭电路和安全用电,光现象,物态变化,压强
B 水池的实际深度比看上去浅,是由于光从水中斜射入空气中,在水面处发生折射,折射角大于
入射角,人眼逆着光线看到的是池底变浅的虚像,A错误;用湿抹布擦拭带电插座时,可能会因湿
抹布导电而发生触电事故,B正确;水蒸气液化为同温度的水时,要放出大量的热,所以被水蒸气
烫伤比沸水烫伤更严重,C错误;在铁路站台上候车时,乘客必须站在安全线外,因为高速列车在
行驶过程中,当人离列车太近时,人和列车之间的空气流动速度很大,压强很小,人外侧的压强不
变,人在内外压强差的作用下,会被压向列车发生事故,D错误。故选B。
8.考点:压强,分子动理论,物质结构(静电)
D 把冷水浇在加热后的铁皮罐上时,罐内的水蒸气遇冷液化成水,罐内气体减少,气压降低,小
于外界大气压,铁皮罐在压力差的作用下被压瘪,证明了大气压的存在,A正确;透明软管的两端
开口,底部连通,利用连通器原理确定两点在同一水平高度,B正确;将接触面被削平的两个铅块
用力压紧,即便在下端悬挂一定质量的重物也不分开,说明分子之间存在引力,C正确;物理学家
卢瑟福提出了原子核式结构模型,D错误。故选D。
9.考点:机械能,力 力和运动,声现象,信息、材料和能源
A 火箭加速升空过程中,飞船的质量不变,速度和高度都增大,动能和重力势能都增大,因机械
能等于动能与势能之和,所以搭载飞船的机械能也增大,A正确;若以地球为参照物,组合体相对
于地球的位置不断发生改变,所以是运动的,B错误;航天员通过电磁波与地面人员进行交流,太空是真空环境不能用超声波传递信息,C错误;太阳能可源源不断从自然界获得,属于可再生能源,
D错误。故选A。
10.考点:电功和电功率
C 当L 两端的电压为100 V时,由题图像可知,通过L 的电流为0.2 A,其实际功率P=UI=100
1 1 1 1 1
V×0.2 A=20 W,A正确;当通过L 的电流为0.45 A时,L 两端的电压为160 V,其1 min消耗的电
2 2
能W=UIt=160 V×0.45 A×60 s=4 320 J,B正确;将L、L 串联,若L 两端的电压为40 V,由题图
2 2 1 2 1
像可知,通过灯泡L 的电流I'=0.1 A,通过灯泡L 的电流I'=I'=0.1 A,则灯泡L 两端的电压为
1 1 2 2 1 2
U'=20 V,L 的功率P=U'I'=20 V×0.1 A=2 W,C错误;将L、L 并联,若通过L 的电流为0.5 A,
2 2 2 2 2 1 2 2
由题图像可知,L 两端的电压U″=220 V,灯泡L 两端的电压U″=U″=220 V,通过L 的电流
2 2 1 1 2 1
I″=0.3 A,L 的功率P=U″I″=220 V×0.3 A=66 W,D正确。故选C。
1 1 1 1 1
解题关键 本题考查了串联、并联电路特点和电功率公式的应用,解题的关键是从图
像找到有用的信息。11.考点:透镜及其应用
答案 会聚 远视
解析 将物体点燃是利用透镜对光的会聚作用,所以冰透镜属于凸透镜;凸透镜可以用来矫正远
视眼。
12.考点:质量和密度,内能
答案 ②③④ 4.3×108
解析 某柴油机工作一段时间后,柴油消耗使得油箱内的柴油质量减少,因为密度、比热容、热
值是物质的特性,其大小与质量无关,所以密度、比热容、热值的大小不变;完全燃烧10 kg柴油
放出的热量Q=mq =10 kg×4.3×107 J/kg=4.3×108 J。
柴油
13.考点:质量和密度,浮力
答案 1.06 0.2
解析 V =60 mL-40 mL=20 mL=20 cm3,杏在水中受到的浮力F =ρ gV =1.0×103 kg/m3×10
排 浮 水 排
N/kg×20×10-6 m3=0.2 N。G =m g=21.2×10-3 kg×10 N/kg=0.212 N,F <G ,所以杏在水中下
杏 杏 浮 杏
沉,故V =V =20 cm3,即杏的密度ρ= m = 21.2g =1.06 g/cm3。
杏 排 杏
V 20cm3
杏
14.考点:简单机械
答案 定 90%
解析 由题图可知,滑轮的轴固定不动为定滑轮;机械效率η= W =Gh=Gh=360N=90%。
有
W Fs Fh 400N
总
15.考点:电和磁
答案 奥斯特 电磁感应
解析 奥斯特最早发现电流的周围存在磁场,揭示了电流的磁效应;法拉第发现了电磁感应现象,
其应用是发电机。
16.考点:内能,电功和电功率
答案 8.4×104 87.5%
m
解析 水的体积为V=800 mL=800 cm3,由密度公式ρ= 知水的质量m=ρ V=1.0 g/cm3×800
V 水
cm3=800 g=0.8 kg,水吸收的热量Q =c mΔt=4.2×103 J/(kg· ℃)×0.8 kg×(45 ℃-20
吸 水W
℃)=8.4×104 J;由P= ,消耗的电能W=Pt=3 200 W×30 s=9.6×104 J,电热水龙头的加热效率
t
η=Q =8.4×104 J=87.5%。
吸
W 9.6×104 J
17.考点:简单机械,电路(电路、电流、电压)
答案 (1)如图所示
(2)如图所示
解析 (1)由题意知,杠杆的支点在O处,从支点向力的作用线作垂线,力到垂足的距离就是动力
臂。(2)由题意可知,照明灯和换气扇相互不影响、能独立工作,所以照明灯和换气扇并联,且各
自的支路有一个开关控制。
18.考点:光现象
答案 (1)虚像 (2)①大小相同 到玻璃板的距离相等,且连线垂直于玻璃板
解析 (1)玻璃板相当于平面镜,观众看到的是A蜡烛烛焰通过玻璃板所成的虚像。(2)①平面
镜成像时,像和物体的大小相等,因此两支蜡烛的大小应相同。②平面镜成像时,像和物体的连线
垂直于镜面,它们到镜面的距离相等,因此玻璃板两侧的蜡烛,在放置的位置上应满足的条件是到
玻璃板的距离相等,且连线垂直于玻璃板。
19.考点:声现象,物态变化,电阻,声现象,压强,力 力和运动
答案 (1)凝华 (2)导体 (3)声音的响度与声源振幅的关系 (4)大气压的作用 (5)物体的形
状 物体弹性形变程度
解析 (1)气态的水蒸气遇到温度较低的钢尺变成固态的“霜”,属于凝华现象。(2)如图1(a)
所示,将塑料尺接入电路,闭合开关,小灯泡不发光,说明塑料尺是绝缘体;将钢尺接入电路,闭合
开关,小灯泡发光,说明钢尺是导体。(3)如图1(b)所示的实验中,控制钢尺伸出桌面的长度相同,
改变钢尺振动的幅度,比较两次钢尺发出声音的响度,可以探究声音的响度与发声体振幅的关系。
(4)铺开的报纸有很大的表面积,在报纸的抬起瞬间,报纸下方空气难以在短时间补充而形成空腔,
在大气压的作用下会给报纸一个较大的阻力,使钢尺很难被砸落。(5)钢尺变弯是钢尺的形状发
生改变,说明力可以改变物体的形状。如图2所示的实验中,控制钢尺伸出桌面的长度相同,改变
钢尺的形变程度,观察橡皮弹出的远近,因此可以探究弹性势能的大小与物体弹性形变程度的关
系。
20.考点:欧姆定律
答案 (1)10 (2)如图所示(3)滑动变阻器同时选用上面或下面两个接线柱接入电路 (4)电阻是导体本身的一种性质,与导
体的材料、长度、横截面积和温度有关,与通过它的电流和它两端的电压无关,所以不能由R=
U
得出这样的推论
I
解析 (1)由题图像可知,通过电阻的电流I与其两端的电压U成正比,即R为定值电阻,当I=0.5
U 5V U
A时,R两端的电压为5 V,则R= = =10 Ω。(2)由实验原理R= 可知,应利用电流表测
I 0.5A I
量通过R的电流,利用电压表测量R两端的电压,利用滑动变阻器改变R两端的电压和通过R的
电流,进行多次测量,即将电压表与R并联,将电源、开关、电流表、定值电阻R和滑动变阻器串
联,电流表选用0~0.6 A的量程,电压表选用0~15 V的量程,电路连接如图所示。(3)移动滑动
变阻器的滑片时,发现两表均有示数且不变,根据欧姆定律可知,滑动变阻器接入电路的阻值不变,
则接线的错误可能是滑动变阻器同时选用上面或下面两个接线柱接入电路,使得滑动变阻器相当
于一根导线或一个定值电阻接入电路。(4)电阻是导体本身的一种性质,与导体的材料、长度、
U
横截面积和温度有关,与通过它的电流和它两端的电压无关,所以不能由R= 得出这样的错误
I
推论。
21.考点:压强,测量 机械运动,功和功率
答案 (1)84 km/h (2)5×105 Pa (3)6.5×104 W
s 777km
解析 (1)蔬菜运输车的运行时间t=9.25 h,运输车全程的平均速度v= = =84 km/h。
t 9.25h
(2)蔬菜运输车对水平路面的压力F=G =m g=3.1×104 kg×10 N/kg=3.1×105 N,运输车对地面
总 总
的压强p=F= 3.1×105 N =5×105 Pa。(3)蔬菜运输车做匀速直线运动,则F =f =2.6×103
牵 阻
S 6200×10-4 m2
N,蔬菜运输车牵引力做的功W=F s=2.6×103 N×9×103 m=2.34×107 J,运输车牵引力做功的功率
牵
W 2.34×107 J
P= = =6.5×104 W。
t 6×60s
思路分析 已知运输车行驶路程和时间,利用速度公式可计算速度;蔬菜运输车静止在
F
水平路面时,路面受到压力的大小等于运输车和蔬菜的总重,根据p= 求出路面受到的
S
压强;蔬菜运输车在某段平直公路上匀速行驶时,受到的牵引力和阻力是一对平衡力,二
W
力的大小相等,根据W=Fs求出牵引力做的功,利用P= 求出蔬菜运输车牵引力做功的
t
功率。
22.考点:欧姆定律答案 (1)见解析 (2)0.2×105 Pa
解析 (1)由题电路图可知,当开关S接a时,定值电阻R 与压敏电阻R 串联,电流表测量电路中
0 2
的电流,电压表测量定值电阻R
0
两端的电压,电路中的电流I=I
0
= U
0
=10.8V =0.6 A,电路中的
R 18Ω
0
U 12V
总电阻R = = =20 Ω,则压敏电阻R 此时的阻值R=R -R=20 Ω-18 Ω=2 Ω,由题表中
总 I 0.6A 2 2 总 0
数据可知,此时密闭容器中的环境气压为1.0×105 Pa,等于密闭容器中的正常环境气压,故密闭容
器不漏气。(2)由题电路图可知,当开关S接b时,定值电阻R 与压敏电阻R 串联,电流表测量电
0 1
U 12V
路中的电流,电压表测量定值电阻R 两端的电压,电路中的总电阻R '= = =40 Ω,则压
0 总 I' 0.3A
敏电阻R 的阻值R=R '-R=40 Ω-18 Ω=22 Ω,由题表中数据可知,此时真空室中的环境气压为
1 1 总 0
0.2×105 Pa。
解题关键 本题考查欧姆定律的应用,根据开关的位置确定电路的连接方式是解题的
关键。
