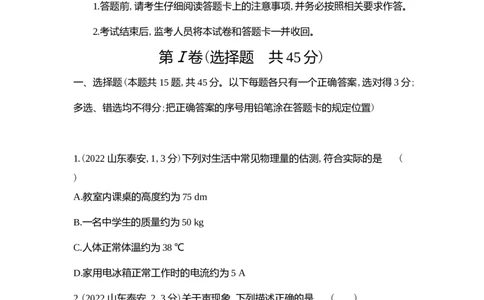

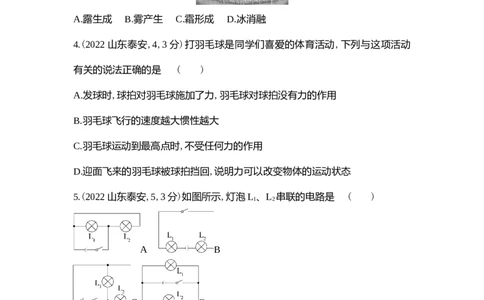

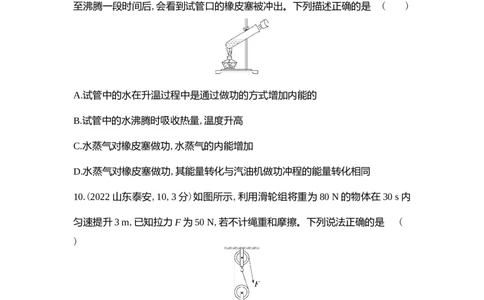

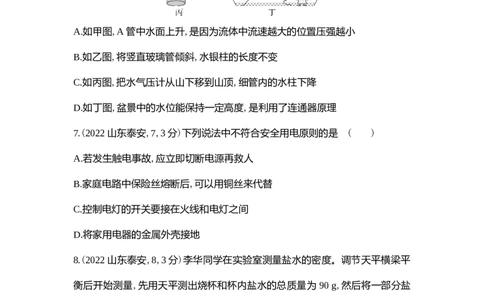

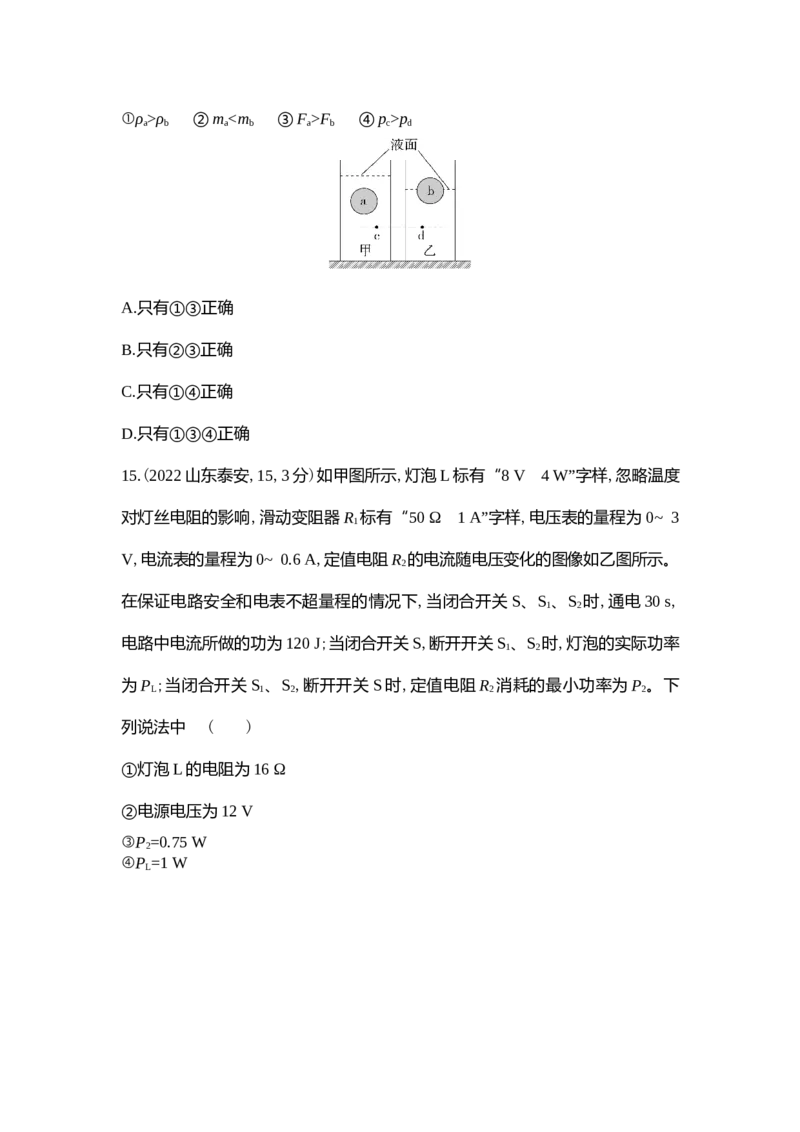

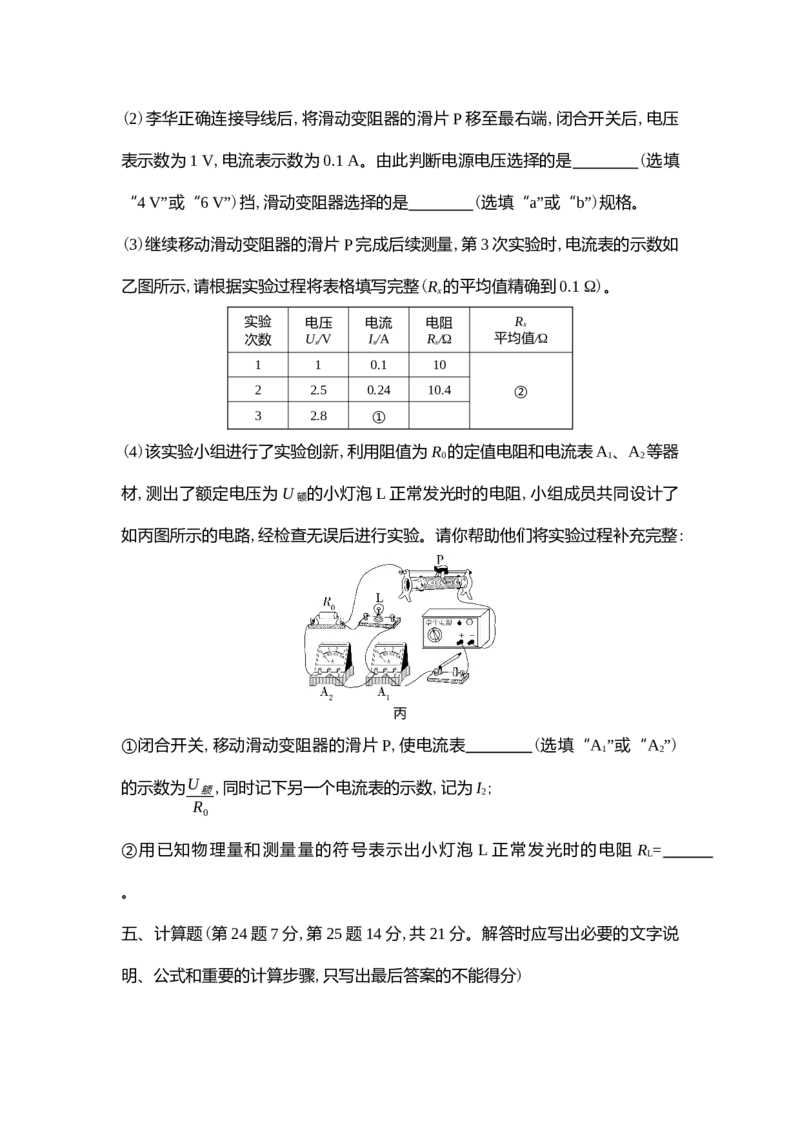

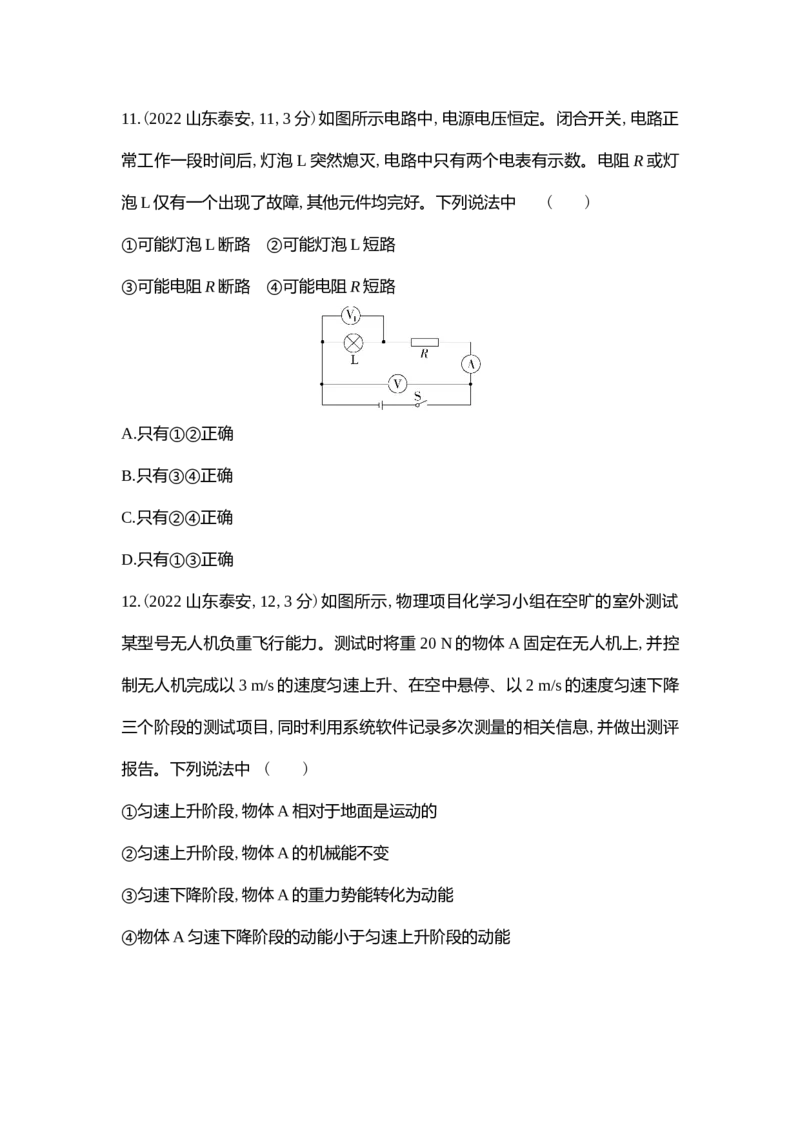

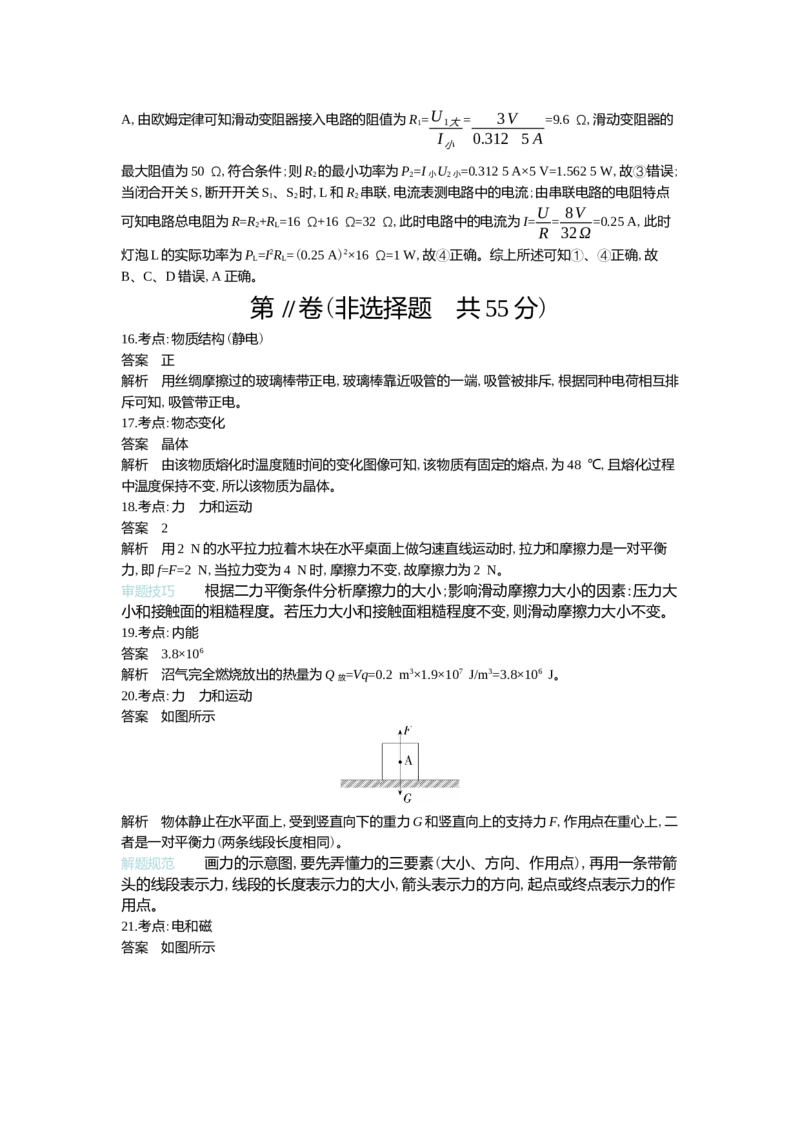

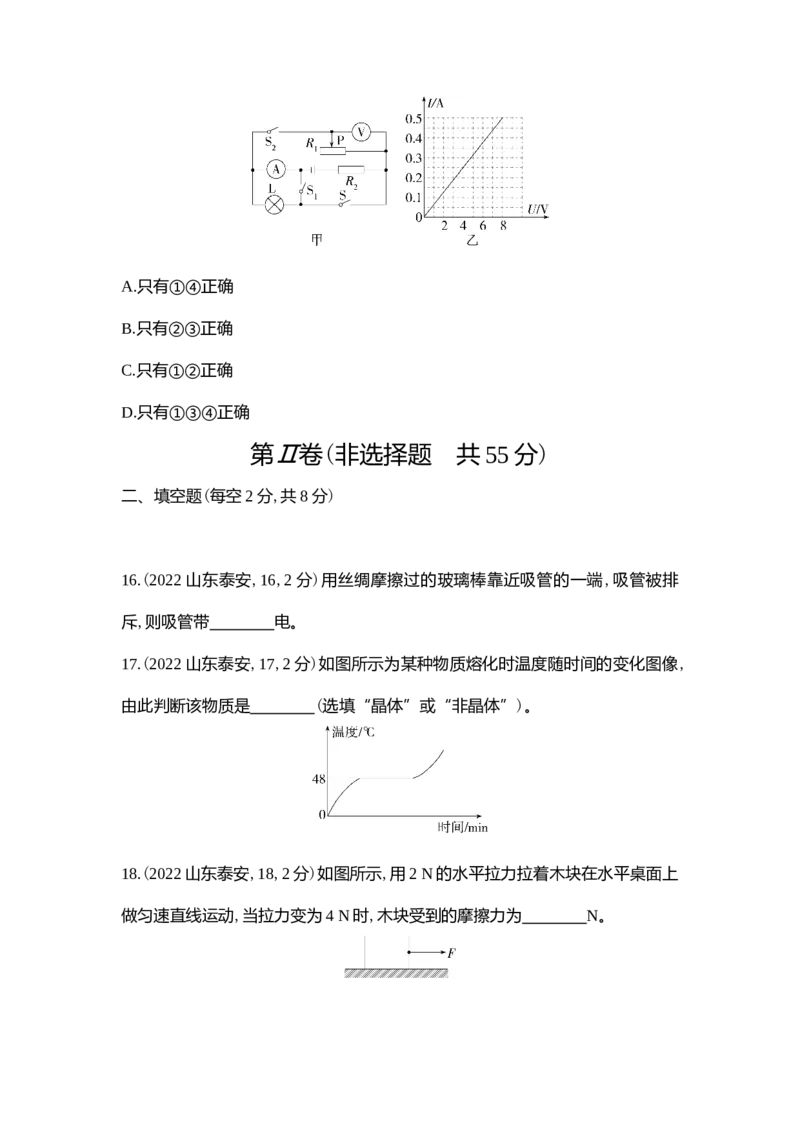

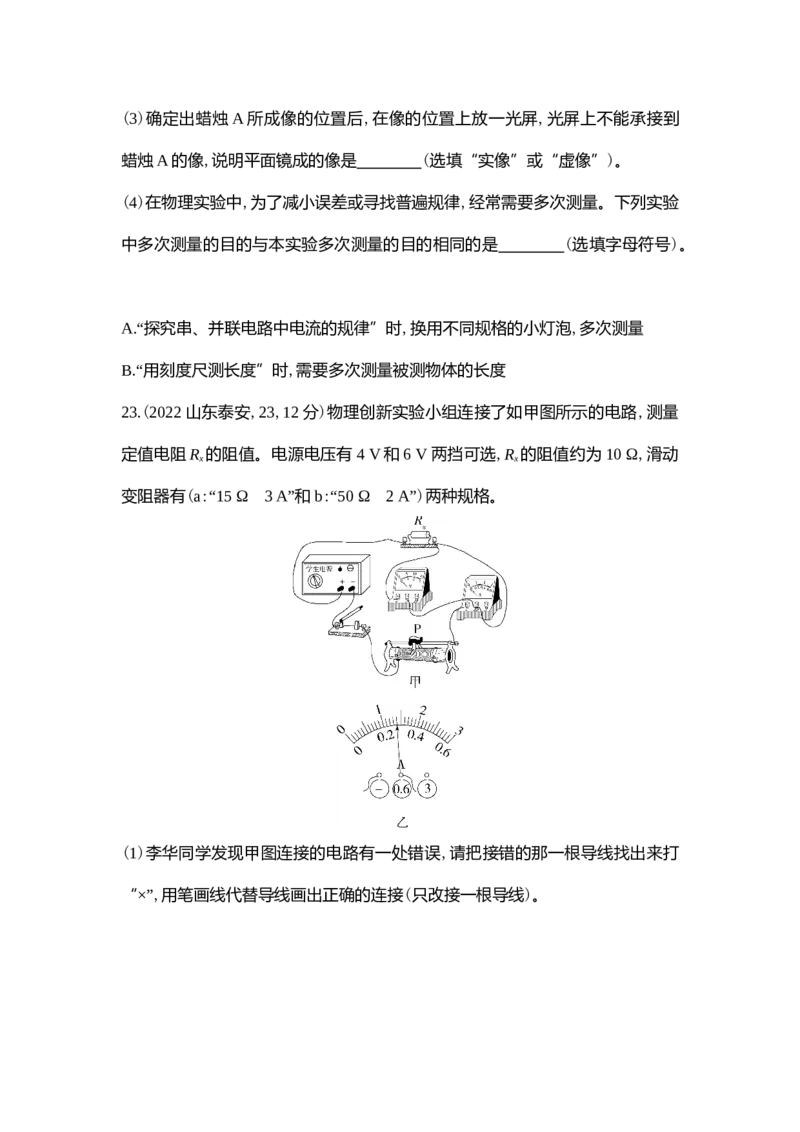

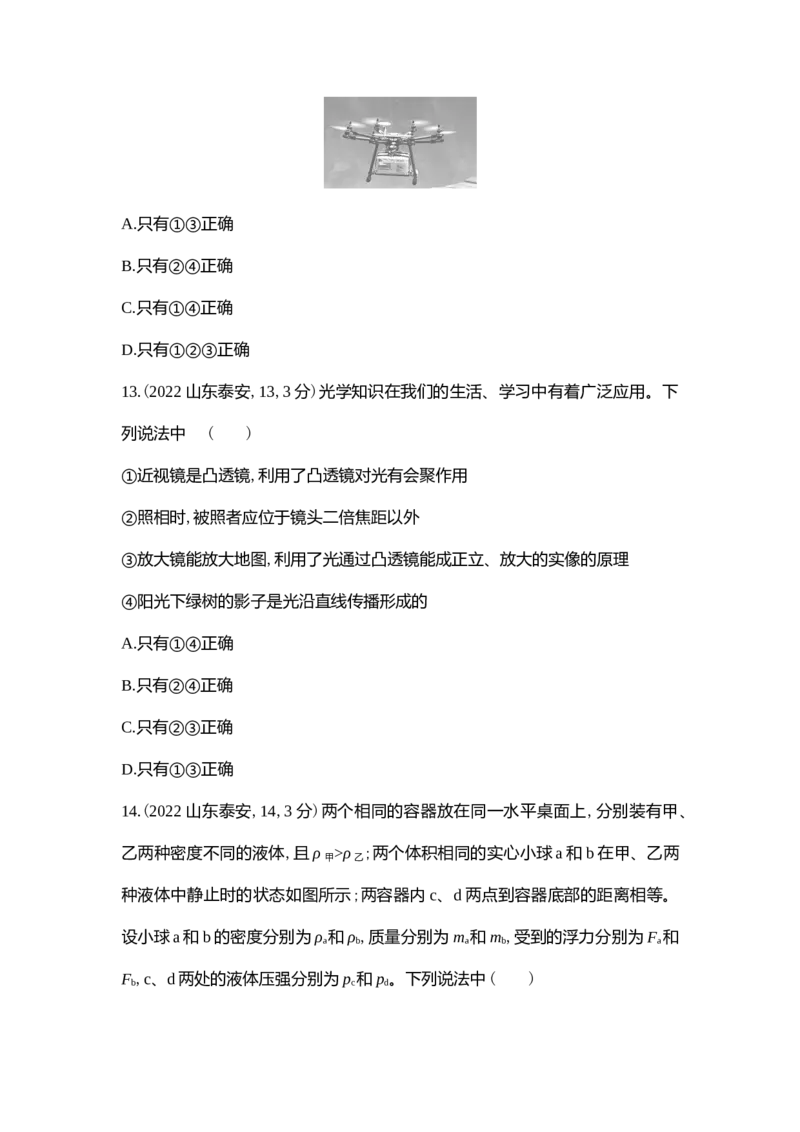

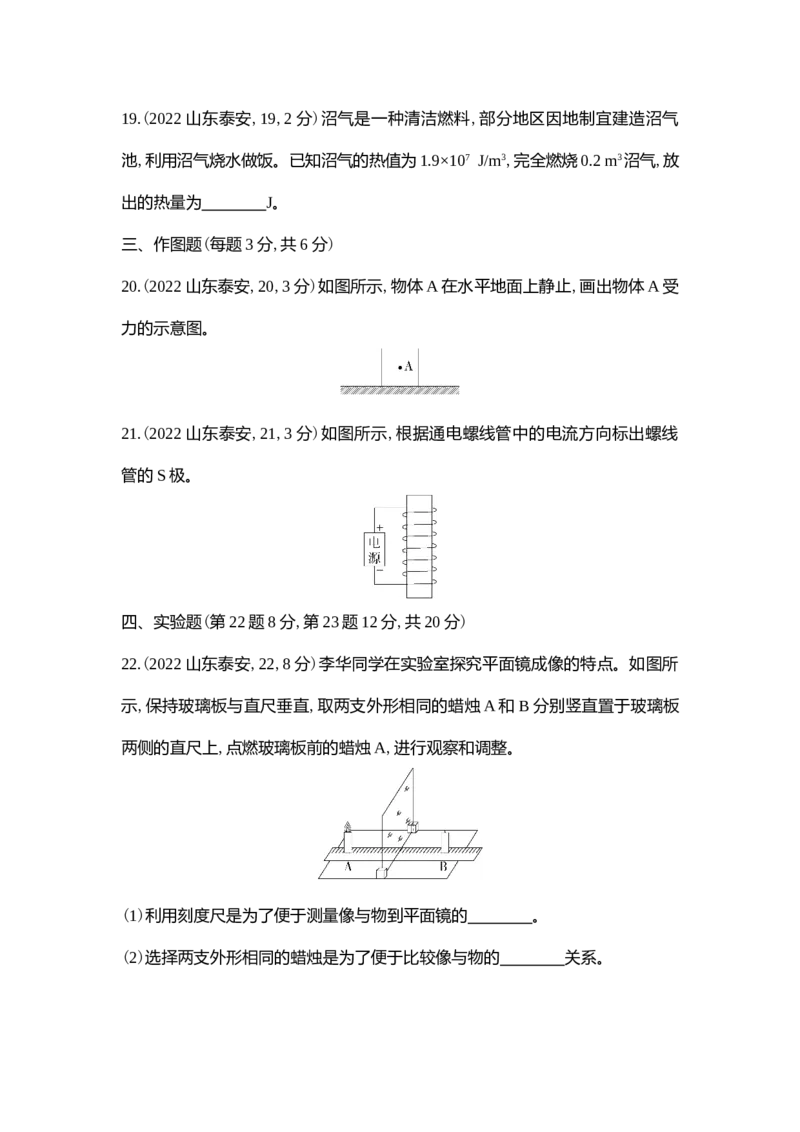

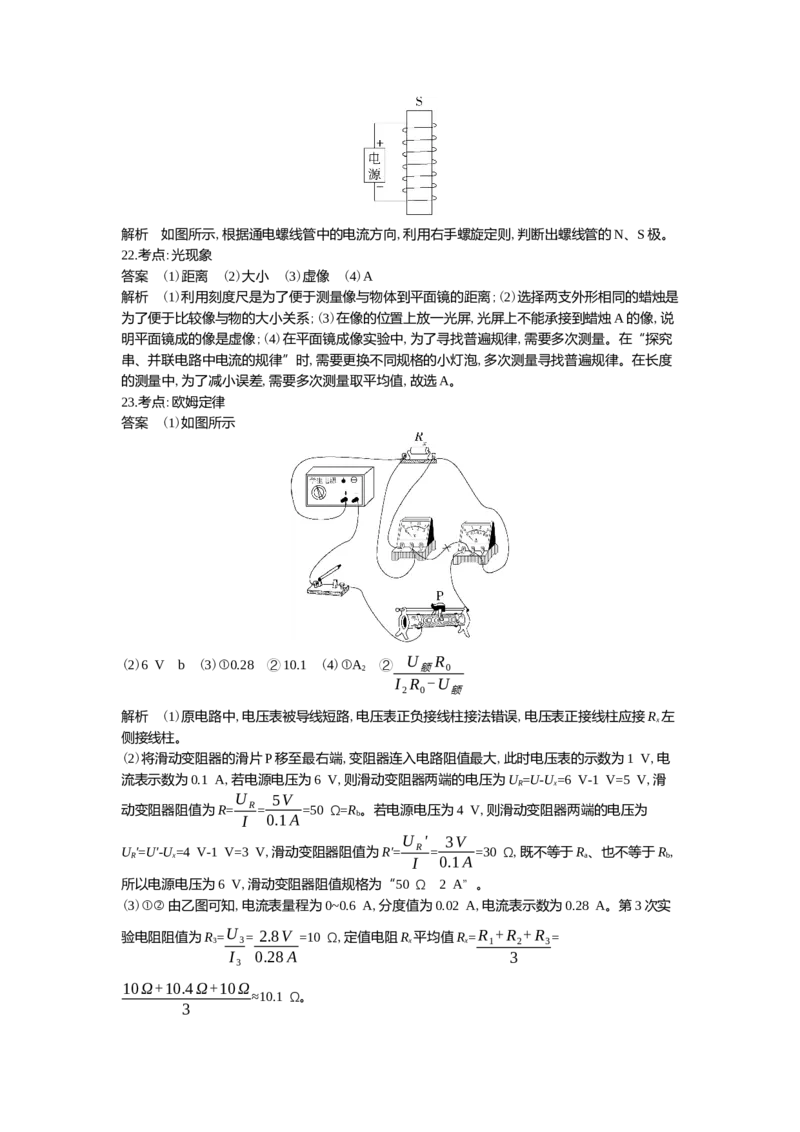

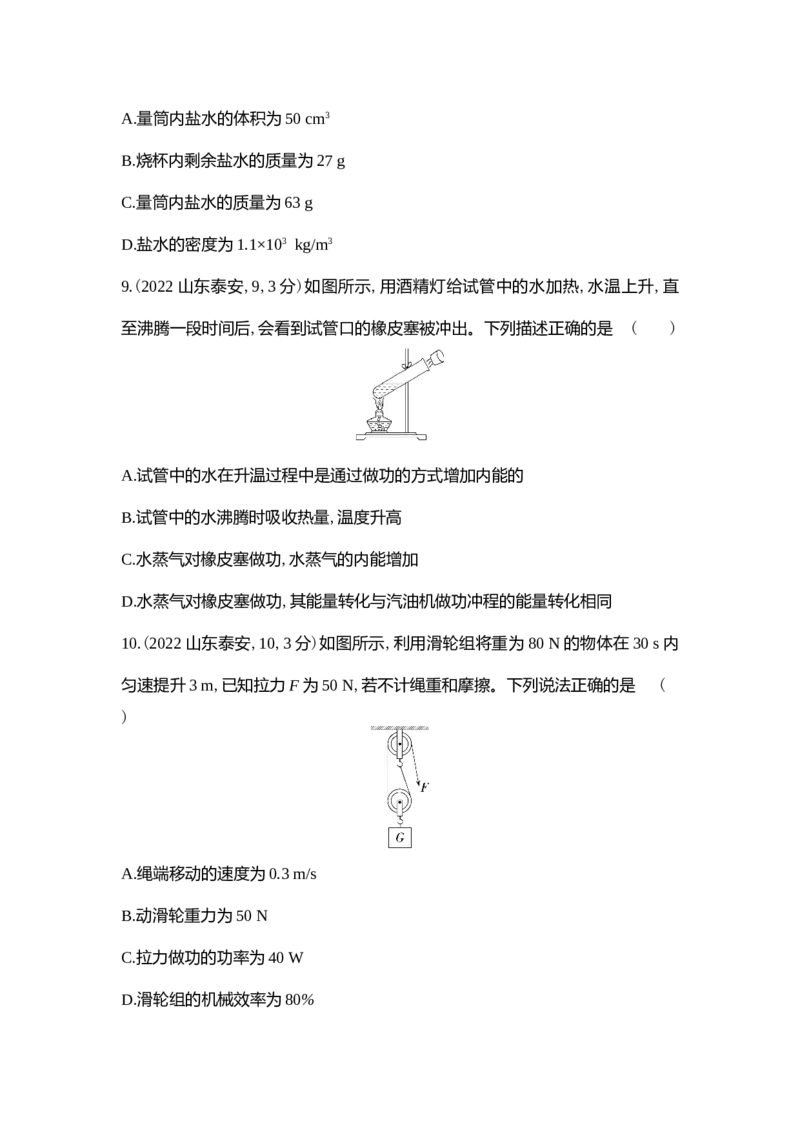

泰安市2022年初中学业水平考试 物 理 试 题 本试题分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分,共8页,满分100分。 考试时间60分钟。 注意事项: 1.答题前,请考生仔细阅读答题卡上的注意事项,并务必按照相关要求作答。 2.考试结束后,监考人员将本试卷和答题卡一并收回。 第Ⅰ卷(选择题 共 45 分) 一、选择题(本题共15题,共45分。以下每题各只有一个正确答案,选对得3分; 多选、错选均不得分;把正确答案的序号用铅笔涂在答题卡的规定位置) 1.(2022山东泰安,1,3分)下列对生活中常见物理量的估测,符合实际的是 ( ) A.教室内课桌的高度约为75 dm B.一名中学生的质量约为50 kg C.人体正常体温约为38 ℃ D.家用电冰箱正常工作时的电流约为5 A 2.(2022山东泰安,2,3分)关于声现象,下列描述正确的是 ( ) A.声音的传播不需要介质,真空可以传声 B.用大小不同的力敲同一音叉可以改变音叉发出声音的音调 C.“暮鼓晨钟”里的鼓声和钟声主要是依据音色来分辨的 D.医生通过听诊器给病人诊病时,利用了声传递能量3.(2022山东泰安,3,3分)2022年北京冬奥会开幕式,以“一朵雪花”为轴线,呈 现出诗人李白诗句中描述的“燕山雪花大如席”的浪漫、夸张场景。北方冬季 常见的雪花的形成与下列自然现象的形成属于相同物态变化的是 ( ) A.露生成 B.雾产生 C.霜形成 D.冰消融 4.(2022山东泰安,4,3分)打羽毛球是同学们喜爱的体育活动,下列与这项活动 有关的说法正确的是 ( ) A.发球时,球拍对羽毛球施加了力,羽毛球对球拍没有力的作用 B.羽毛球飞行的速度越大惯性越大 C.羽毛球运动到最高点时,不受任何力的作用 D.迎面飞来的羽毛球被球拍挡回,说明力可以改变物体的运动状态 5.(2022山东泰安,5,3分)如图所示,灯泡L 、L 串联的电路是 ( ) 1 2 A B C D 6.(2022山东泰安,6,3分)关于下面四幅图的说法正确的是 ( )A.如甲图,A管中水面上升,是因为流体中流速越大的位置压强越小 B.如乙图,将竖直玻璃管倾斜,水银柱的长度不变 C.如丙图,把水气压计从山下移到山顶,细管内的水柱下降 D.如丁图,盆景中的水位能保持一定高度,是利用了连通器原理 7.(2022山东泰安,7,3分)下列说法中不符合安全用电原则的是 ( ) A.若发生触电事故,应立即切断电源再救人 B.家庭电路中保险丝熔断后,可以用铜丝来代替 C.控制电灯的开关要接在火线和电灯之间 D.将家用电器的金属外壳接地 8.(2022山东泰安,8,3分)李华同学在实验室测量盐水的密度。调节天平横梁平 衡后开始测量,先用天平测出烧杯和杯内盐水的总质量为 90 g,然后将一部分盐 水倒入量筒,如甲图所示,接着用天平测量烧杯和剩余盐水的总质量,天平平衡时 的情景如乙图所示。根据实验数据,下列说法正确的是 ( )A.量筒内盐水的体积为50 cm3 B.烧杯内剩余盐水的质量为27 g C.量筒内盐水的质量为63 g D.盐水的密度为1.1×103 kg/m3 9.(2022山东泰安,9,3分)如图所示,用酒精灯给试管中的水加热,水温上升,直 至沸腾一段时间后,会看到试管口的橡皮塞被冲出。下列描述正确的是 ( ) A.试管中的水在升温过程中是通过做功的方式增加内能的 B.试管中的水沸腾时吸收热量,温度升高 C.水蒸气对橡皮塞做功,水蒸气的内能增加 D.水蒸气对橡皮塞做功,其能量转化与汽油机做功冲程的能量转化相同 10.(2022山东泰安,10,3分)如图所示,利用滑轮组将重为80 N的物体在30 s内 匀速提升3 m,已知拉力F为50 N,若不计绳重和摩擦。下列说法正确的是 ( ) A.绳端移动的速度为0.3 m/s B.动滑轮重力为50 N C.拉力做功的功率为40 W D.滑轮组的机械效率为80%11.(2022山东泰安,11,3分)如图所示电路中,电源电压恒定。闭合开关,电路正 常工作一段时间后,灯泡L突然熄灭,电路中只有两个电表有示数。电阻R或灯 泡L仅有一个出现了故障,其他元件均完好。下列说法中 ( ) ①可能灯泡L断路 ②可能灯泡L短路 ③可能电阻R断路 ④可能电阻R短路 A.只有①②正确 B.只有③④正确 C.只有②④正确 D.只有①③正确 12.(2022山东泰安,12,3分)如图所示,物理项目化学习小组在空旷的室外测试 某型号无人机负重飞行能力。测试时将重 20 N的物体A固定在无人机上,并控 制无人机完成以3 m/s的速度匀速上升、在空中悬停、以2 m/s的速度匀速下降 三个阶段的测试项目,同时利用系统软件记录多次测量的相关信息,并做出测评 报告。下列说法中 ( ) ①匀速上升阶段,物体A相对于地面是运动的 ②匀速上升阶段,物体A的机械能不变 ③匀速下降阶段,物体A的重力势能转化为动能 ④物体A匀速下降阶段的动能小于匀速上升阶段的动能A.只有①③正确 B.只有②④正确 C.只有①④正确 D.只有①②③正确 13.(2022山东泰安,13,3分)光学知识在我们的生活、学习中有着广泛应用。下 列说法中 ( ) ①近视镜是凸透镜,利用了凸透镜对光有会聚作用 ②照相时,被照者应位于镜头二倍焦距以外 ③放大镜能放大地图,利用了光通过凸透镜能成正立、放大的实像的原理 ④阳光下绿树的影子是光沿直线传播形成的 A.只有①④正确 B.只有②④正确 C.只有②③正确 D.只有①③正确 14.(2022山东泰安,14,3分)两个相同的容器放在同一水平桌面上,分别装有甲、 乙两种密度不同的液体,且ρ >ρ ;两个体积相同的实心小球a和b在甲、乙两 甲 乙 种液体中静止时的状态如图所示;两容器内c、d两点到容器底部的距离相等。 设小球a和b的密度分别为ρ 和ρ ,质量分别为m 和m ,受到的浮力分别为F 和 a b a b a F ,c、d两处的液体压强分别为p 和p 。下列说法中( ) b c d①ρ >ρ ②m F ④p >p a b a b a b c d A.只有①③正确 B.只有②③正确 C.只有①④正确 D.只有①③④正确 15.(2022山东泰安,15,3分)如甲图所示,灯泡L标有“8 V 4 W”字样,忽略温度 对灯丝电阻的影响,滑动变阻器R 标有“50 Ω 1 A”字样,电压表的量程为0~ 3 1 V,电流表的量程为0~ 0.6 A,定值电阻R 的电流随电压变化的图像如乙图所示。 2 在保证电路安全和电表不超量程的情况下,当闭合开关S、S 、S 时,通电30 s, 1 2 电路中电流所做的功为120 J;当闭合开关S,断开开关S 、S 时,灯泡的实际功率 1 2 为P ;当闭合开关S 、S ,断开开关S时,定值电阻R 消耗的最小功率为P 。下 L 1 2 2 2 列说法中 ( ) ①灯泡L的电阻为16 Ω ②电源电压为12 V ③P =0.75 W 2 ④P =1 W LA.只有①④正确 B.只有②③正确 C.只有①②正确 D.只有①③④正确 第Ⅱ卷(非选择题 共 55 分) 二、填空题(每空2分,共8分) 16.(2022山东泰安,16,2分)用丝绸摩擦过的玻璃棒靠近吸管的一端,吸管被排 斥,则吸管带 电。 17.(2022山东泰安,17,2分)如图所示为某种物质熔化时温度随时间的变化图像, 由此判断该物质是 (选填“晶体”或“非晶体”)。 18.(2022山东泰安,18,2分)如图所示,用2 N的水平拉力拉着木块在水平桌面上 做匀速直线运动,当拉力变为4 N时,木块受到的摩擦力为 N。19.(2022山东泰安,19,2分)沼气是一种清洁燃料,部分地区因地制宜建造沼气 池,利用沼气烧水做饭。已知沼气的热值为1.9×107 J/m3,完全燃烧0.2 m3沼气,放 出的热量为 J。 三、作图题(每题3分,共6分) 20.(2022山东泰安,20,3分)如图所示,物体A在水平地面上静止,画出物体A受 力的示意图。 21.(2022山东泰安,21,3分)如图所示,根据通电螺线管中的电流方向标出螺线 管的S极。 四、实验题(第22题8分,第23题12分,共20分) 22.(2022山东泰安,22,8分)李华同学在实验室探究平面镜成像的特点。如图所 示,保持玻璃板与直尺垂直,取两支外形相同的蜡烛A和B分别竖直置于玻璃板 两侧的直尺上,点燃玻璃板前的蜡烛A,进行观察和调整。 (1)利用刻度尺是为了便于测量像与物到平面镜的 。 (2)选择两支外形相同的蜡烛是为了便于比较像与物的 关系。(3)确定出蜡烛A所成像的位置后,在像的位置上放一光屏,光屏上不能承接到 蜡烛A的像,说明平面镜成的像是 (选填“实像”或“虚像”)。 (4)在物理实验中,为了减小误差或寻找普遍规律,经常需要多次测量。下列实验 中多次测量的目的与本实验多次测量的目的相同的是 (选填字母符号)。 A.“探究串、并联电路中电流的规律”时,换用不同规格的小灯泡,多次测量 B.“用刻度尺测长度”时,需要多次测量被测物体的长度 23.(2022山东泰安,23,12分)物理创新实验小组连接了如甲图所示的电路,测量 定值电阻R 的阻值。电源电压有4 V和6 V两挡可选,R 的阻值约为10 Ω,滑动 x x 变阻器有(a:“15 Ω 3 A”和b:“50 Ω 2 A”)两种规格。 (1)李华同学发现甲图连接的电路有一处错误,请把接错的那一根导线找出来打 “×”,用笔画线代替导线画出正确的连接(只改接一根导线)。(2)李华正确连接导线后,将滑动变阻器的滑片P移至最右端,闭合开关后,电压 表示数为1 V,电流表示数为0.1 A。由此判断电源电压选择的是 (选填 “4 V”或“6 V”)挡,滑动变阻器选择的是 (选填“a”或“b”)规格。 (3)继续移动滑动变阻器的滑片P完成后续测量,第3次实验时,电流表的示数如 乙图所示,请根据实验过程将表格填写完整(R 的平均值精确到0.1 Ω)。 x 实验 电压 电流 电阻 R x 次数 U/V I/A R/Ω 平均值/Ω x x x 1 1 0.1 10 2 2.5 0.24 10.4 ② 3 2.8 ① (4)该实验小组进行了实验创新,利用阻值为R 的定值电阻和电流表A 、A 等器 0 1 2 材,测出了额定电压为U 的小灯泡L正常发光时的电阻,小组成员共同设计了 额 如丙图所示的电路,经检查无误后进行实验。请你帮助他们将实验过程补充完整: 丙 ①闭合开关,移动滑动变阻器的滑片P,使电流表 (选填“A ”或“A ”) 1 2 的示数为 U ,同时记下另一个电流表的示数,记为I ; 额 2 R 0 ②用已知物理量和测量量的符号表示出小灯泡 L 正常发光时的电阻 R = L 。 五、计算题(第24题7分,第25题14分,共21分。解答时应写出必要的文字说 明、公式和重要的计算步骤,只写出最后答案的不能得分)24.(2022山东泰安,24,7分)电动车是人们便捷出行的交通工具。某人骑着电动 车在水平路面上沿直线行驶了800 m,已知他和电动车的总重力为860 N,轮胎和 地面的总接触面积为20 cm2。假定骑行过程中电动车的牵引力恒为50 N,在此骑 行过程中,求: (1)牵引力做的功; (2)电动车对水平路面的压强。 25.(2022山东泰安,25,14分)如图所示,物理科技小组设计的具有防干烧功能的 空气加湿器装置模型,由控制器和加热器组成,可在水量不足时自动停止加热。 加热器有高、低两个挡位,由开关S和加热电阻丝R 、R 组成,U=220 V,R =242 1 2 2 Ω;控制电路电压恒定,R =10 Ω,R 为压敏电阻,下方固定一个轻质绝缘T形硬质 0 F 杆,水箱注水后圆柱形浮体 A竖直上浮,通过T形杆对压敏电阻产生压力,所受 压力每增加1.5 N,电阻减小5 Ω。浮体A体积为1 000 cm3,质量为50 g。科技小 1 组对加湿器进行测试:向水箱内缓慢注水,当液面上升至浮体A体积的 浸入水 5 中时,电磁铁线圈中电流为200 mA,此时衔铁恰好被吸下,加热器开始工作;当液 1 面上升至浮体A体积的 浸入水中时,电磁铁线圈中电流为240 mA;当水箱注 2 水量达到最大值时,电磁铁线圈中电流为300 mA。T形硬质杆的质量和电磁铁线 圈电阻忽略不计,g取10 N/kg,水的密度为1.0×103 kg/m3,水的比热容为4.2×103 J/(kg·℃)。(1)当加热器处于高挡位时,加热140 s所产生的热量全部被1.2 kg的水吸收,水 温升高了25 ℃。求加热器的高挡功率和低挡功率; 1 (2)求浮体A体积的 浸入水中时受到的浮力和此时压敏电阻受到的压力; 5 (3)求水箱注水量达到最大值时,浮体A浸入水中的体积。 泰安市2022年初中学业水平考试 物 理 试 题 本试题分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分,共8页,满分100分。考试 时间60分钟。 注意事项: 1.答题前,请考生仔细阅读答题卡上的注意事项,并务必按照相关要求作答。 2.考试结束后,监考人员将本试卷和答题卡一并收回。 第Ⅰ卷(选择题 共 45 分) 1.考点:测量 机械运动 B 课桌的高度大约80 cm=8 dm, A错误;一名中学生的质量约为50 kg,B正确;人的正常体温 约为37 ℃,C错误;家用电冰箱正常工作时的电流约为1 A,5 A过高,与实际不相符,D错误。故 选B。 2.考点:声现象 C 声音传播需要介质,声音不能在真空中传播,A错误;用大小不同的力敲击同一个音叉,可以 改变音叉发出声音的响度,B错误;音色与发声体本身的材料、结构有关,我们是根据音色来辨别 鼓声和钟声的,C正确;医生通过听诊器给病人诊病时,利用了声音可以传递信息,D错误。故选 C。 3.考点:物态变化C 冬季雪花的形成属于凝华现象。露、雾的形成属于液化现象,A、B错误;霜的形成属于凝华 现象,C正确;冰消融是固态变为液态的过程,属于熔化现象,D错误。故选C。 审题技巧 分析生活中的现象属于哪种物态变化,关键要看清物态变化前后,物质处于 什么状态。 4.考点:力 力和运动 D 物体间力的作用是相互的,发球时,球拍对羽毛球施加了力,同时羽毛球也对球拍施加了力,A 错误;惯性只跟物体的质量有关,与运动速度无关,羽毛球飞行时质量不变,惯性不变,B错误;羽 毛球运动到最高点时,受到重力和空气阻力的作用,C错误;迎面飞来的羽毛球被球拍挡回,羽毛 球的运动方向改变,说明力可以改变物体的运动状态,D正确。故选D。 5.考点:电路(电路、电流、电压) B 由题图可知,A、C、D这三幅图中的电流均有两条路径,为并联电路。B电路图中的灯泡顺 次连接,电路中的电流只有一条路径,所以为串联电路。故选B。 6.考点:压强 A 如甲图,对着水平B管吹气,由于A管上管口处空气流速快,气压小,而杯内液面气压不变,故 A管内液柱上升,A正确;如乙图,将竖直玻璃管倾斜,根据p=ρgh可知,外界大气压不变,水银柱 的高度h不变,因此水银柱变长,B错误;如丙图,把水气压计从山下移到山顶,由于瓶外部大气压 减小,瓶内部气压不变,内部气压与外部气压差变大,因此水柱会上升,C错误;如丁图,瓶中水面 高度能高于盆内水面高度而瓶内的水不会流出来,是因为盆景中的水与大气相通,是大气压支持 着瓶内的水不会流出来,不是利用了连通器原理,D错误。故选A。 7.考点:家庭电路和安全用电 B 一旦发生触电事故,应立即断开电源开关,或用绝缘体将电线挑开,使触电者与电源脱离,再 进行施救,A正确;保险丝熔断后不能用铜丝代替,因为铜的熔点很高,当电路中电流过大时,铜丝 不能自动熔断,不能起到及时切断电路的作用,B错误;家庭电路中的开关控制用电器时,开关要 接在用电器和火线之间,C正确;在使用有金属外壳的用电器时,三脚插头必须插在三孔插座上, 使用电器的金属外壳接地,防止触电事故发生,D正确。故选B。 8.考点:质量和密度 C 由甲图可知,量筒内盐水的体积为60 cm3,A错误;由乙图可知,烧杯和剩余盐水的总质量 m=20 g+5 g+2 g=27 g,剩余盐水的质量小于27 g,B错误;量筒内盐水的质量为m =m-m=90 2 盐水 1 2 m 63g g-27 g=63 g,C正确;盐水的密度为ρ= 盐水= =1.05 g/cm3=1.05×103 kg/m3,D错误。故选 V 60cm3 C。 9.考点:内能 D 试管中的水在升温过程中是通过热传递的方式增加内能的,A错误;试管中的水沸腾时吸收 热量,温度保持不变,B错误;水蒸气对橡皮塞做功,水蒸气的内能转化为橡皮塞的机械能,所以水 蒸气的内能减小,其能量转化与汽油机做功冲程的能量转化相同,C错误,D正确。故选D。 10.考点:简单机械 D 由题图可知,动滑轮由两段绳子承担,绳子移动的距离s=nh=2×3 m=6 m,则绳端移动的速度 s 6m 1 v= = =0.2 m/s,A错误;不计绳重和摩擦时,绳子末端拉力F= (G+G ),所以动滑轮的重力 动 t 30s n G =nF-G=2×50 N-80 N=20 N,B错误;拉力做功为W =Fs=50 N×6 m=300 J,拉力做功的功率为 动 总 P=W =300J=10 W,C错误;滑轮组的机械效率η= W ×100%= Gh ×100%=80N×3m 总 有 t 30s W 300J 300J 总 ×100%=80%,D正确。故选D。11.考点:电路(电路、电流、电压) A 由题图可知,灯泡L和R串联,电流表A测电流,电压表V测电源电压,V 测灯泡L两端电压。 1 若灯泡L断路,电流表无示数,两个电压表均测电源电压,都有示数,①正确;若灯泡L短路,V 无 1 示数,电流表A测电阻R中的电流,有示数,电压表V测电源电压,有示数,②正确;若电阻R断路, 灯泡不亮,电流表A无示数,V 无示数,电压表V测电源电压,有示数,③错误;若电阻R短路,灯 1 泡亮,电流表A有示数,电压表V 有示数,V测电源电压,有示数,④错误。故选A。 1 审题技巧 使用电压表检验电路故障时,电压表与用电器并联。闭合开关,如果电压表 有示数(一般等于电源电压),说明与电压表并联的用电器断路或其他用电器有短路;如 果电压表无示数,说明与电压表并联的用电器短路或其他用电器有断路。12.考点:机械能 C 匀速上升阶段,物体A相对地面位置发生了改变,所以物体A是运动的,①正确;匀速上升阶 段,物体A的速度不变,质量不变,所以动能不变,物体A高度升高,重力势能增加,动能和重力势 能统称为机械能,所以机械能增加,②错误;匀速下降阶段,物体A质量不变,高度降低,重力势能 减小,但速度不变,动能不变,因此,重力势能没有转化为动能,③错误;物体A匀速下降时速度2 m/s小于匀速上升时速度3 m/s,故匀速下降时的动能小于匀速上升时的动能,④正确。故选C。 解题关键 知道影响动能、重力势能的因素,运用控制变量法分析能量的变化是解题 的关键。 13.考点:透镜及其应用 B 近视镜是凹透镜,对光有发散作用,①错误;照相机成像原理为u>2f,成倒立、缩小的实像,② 正确;放大镜能放大地图,利用了光通过凸透镜成正立、放大的虚像原理,③错误;阳光下绿树的 影子是光沿直线传播形成的,④正确。故选B。 14.考点:压强,浮力 D 由题图可知,小球a在甲液体中悬浮,故ρ=ρ ,小球b在乙液体中漂浮,故ρ<ρ ,因为ρ >ρ a 甲 b 乙 甲 ,所以ρ>ρ,①正确;因为V=V,ρ>ρ,由m=ρV得,m>m,②错误;因为小球a、b均处于平衡状 乙 a b a b a b a b 态,F=G,F=G,因为G>G,所以得F>F,③正确;因为ρ >ρ , 深度h>h,由p=ρgh得,p> a a b b a b a b 甲 乙 c d c p,④正确。故选D。 d 15.考点:电功和电功率 A 忽略温度对灯丝电阻的影响,已知灯泡L的额定电压U =8 V,灯泡L的额定功率P =4 W, 额 额 灯泡L的电阻为R = U 2 =(8V) 2 =16 Ω,故①正确;由欧姆定律结合图乙中的数据可知电阻R L 额 2 P 4W 额 的阻值为R 2 = U 2 = 8V =16 Ω;由图甲可知,当闭合开关S、S 1 、S 2 时,滑动变阻器和L被短路, I 0.5A 2 电路中只有R,由W=U2 t可知U2=W R =120J×16Ω=(8 V)2,则电源电压U=8 V,故②错误; 2 2 R t 30s 2 当闭合开关S、S,断开开关S时,L被短路,R 和R 串联,电流表测电路中的电流,电压表测R 1 2 1 2 1 两端的电压;当滑动变阻器接入电路的阻值最大时,其两端的电压最大,此时定值电阻R 消耗的 2 功率最小,由电压表的量程可知R 两端的电压最大为U =3 V,由串联电路的电压特点可知R 两 1 1大 2 端的电压最小为U 2小 =U-U 1大 =8 V-3 V=5 V,此时电路中电流最小,为I 小 = U 2小 = 5V =0.312 5 R 16Ω 2A,由欧姆定律可知滑动变阻器接入电路的阻值为R 1 = U 1大 = 3V =9.6 Ω,滑动变阻器的 I 0.312 5A 小 最大阻值为50 Ω,符合条件;则R 的最小功率为P=I U =0.312 5 A×5 V=1.562 5 W,故③错误; 2 2 小 2小 当闭合开关S,断开开关S、S 时,L和R 串联,电流表测电路中的电流;由串联电路的电阻特点 1 2 2 U 8V 可知电路总电阻为R=R+R =16 Ω+16 Ω=32 Ω,此时电路中的电流为I= = =0.25 A,此时 2 L R 32Ω 灯泡L的实际功率为P =I2R =(0.25 A)2×16 Ω=1 W,故④正确。综上所述可知①、④正确,故 L L B、C、D错误,A正确。 第Ⅱ卷(非选择题 共 55 分) 16.考点:物质结构(静电) 答案 正 解析 用丝绸摩擦过的玻璃棒带正电,玻璃棒靠近吸管的一端,吸管被排斥,根据同种电荷相互排 斥可知,吸管带正电。 17.考点:物态变化 答案 晶体 解析 由该物质熔化时温度随时间的变化图像可知,该物质有固定的熔点,为48 ℃,且熔化过程 中温度保持不变,所以该物质为晶体。 18.考点:力 力和运动 答案 2 解析 用2 N的水平拉力拉着木块在水平桌面上做匀速直线运动时,拉力和摩擦力是一对平衡 力,即f=F=2 N,当拉力变为4 N时,摩擦力不变,故摩擦力为2 N。 审题技巧 根据二力平衡条件分析摩擦力的大小;影响滑动摩擦力大小的因素:压力大 小和接触面的粗糙程度。若压力大小和接触面粗糙程度不变,则滑动摩擦力大小不变。 19.考点:内能 答案 3.8×106 解析 沼气完全燃烧放出的热量为Q =Vq=0.2 m3×1.9×107 J/m3=3.8×106 J。 放 20.考点:力 力和运动 答案 如图所示 解析 物体静止在水平面上,受到竖直向下的重力G和竖直向上的支持力F,作用点在重心上,二 者是一对平衡力(两条线段长度相同)。 解题规范 画力的示意图,要先弄懂力的三要素(大小、方向、作用点),再用一条带箭 头的线段表示力,线段的长度表示力的大小,箭头表示力的方向,起点或终点表示力的作 用点。 21.考点:电和磁 答案 如图所示解析 如图所示,根据通电螺线管中的电流方向,利用右手螺旋定则,判断出螺线管的N、S极。 22.考点:光现象 答案 (1)距离 (2)大小 (3)虚像 (4)A 解析 (1)利用刻度尺是为了便于测量像与物体到平面镜的距离;(2)选择两支外形相同的蜡烛是 为了便于比较像与物的大小关系;(3)在像的位置上放一光屏,光屏上不能承接到蜡烛A的像,说 明平面镜成的像是虚像;(4)在平面镜成像实验中,为了寻找普遍规律,需要多次测量。在“探究 串、并联电路中电流的规律”时,需要更换不同规格的小灯泡,多次测量寻找普遍规律。在长度 的测量中,为了减小误差,需要多次测量取平均值,故选A。 23.考点:欧姆定律 答案 (1)如图所示 (2)6 V b (3)①0.28 ②10.1 (4)①A 2 ② U 额 R 0 I R -U 2 0 额 解析 (1)原电路中,电压表被导线短路,电压表正负接线柱接法错误,电压表正接线柱应接R 左 x 侧接线柱。 (2)将滑动变阻器的滑片P移至最右端,变阻器连入电路阻值最大,此时电压表的示数为1 V,电 流表示数为0.1 A,若电源电压为6 V,则滑动变阻器两端的电压为U =U-U=6 V-1 V=5 V,滑 R x U 5V 动变阻器阻值为R= R= =50 Ω=R。若电源电压为4 V,则滑动变阻器两端的电压为 I 0.1A b U ' 3V U '=U'-U=4 V-1 V=3 V,滑动变阻器阻值为R'= R = =30 Ω,既不等于R、也不等于R, R x I 0.1A a b 所以电源电压为6 V,滑动变阻器阻值规格为“50 Ω 2 A”。 (3)①②由乙图可知,电流表量程为0~0.6 A,分度值为0.02 A,电流表示数为0.28 A。第3次实 验电阻阻值为R 3 = U 3 = 2.8V =10 Ω,定值电阻R x 平均值R x =R 1 +R 2 +R 3 = I 0.28A 3 3 10Ω+10.4Ω+10Ω ≈10.1 Ω。 3(4)①②当小灯泡正常发光时,通过R 0 的电流即A 2 的示数为 U 额 ,因为总电流即A 1 的示数为I 2 , R 0 根据并联电路电流的特点,小灯泡正常发光时的电流为I =I- U ,小灯泡L正常发光时的电阻 L 2 额 R 0 U U 额 U R R L = 额 = U = 额 0 。 I I - 额 I R -U L 2 R 2 0 额 0 24.考点:压强 答案 (1)4×104 J (2)4.3×105 Pa 解析 (1)骑行过程中,牵引力做功为W=Fs=50 N×800 m=4×104 J; F G 860N (2)电动车对水平路面的压强为p= = = =4.3×105 Pa。 S S 20×10-4 m2 25.考点:电功 电功率,浮力,压强,电和磁 答案 (1)900 W 200 W (2)2 N 1.5 N (3)8×10-4 m3 解析 (1)当加热器处于高挡位时,水吸收的热量为Q=cmΔt=4.2×103 J/(kg·℃)×1.2 kg×25 ℃=1.26×105 J;由于加热器产生的热量全部被水吸收,所以加热器做的功W=Q=1.26×105 J,加热 W 1.26×105 J 器的高挡功率为P = = =900 W; 当加热器处于低挡时,只有R 接入电路,则低 高 t 140s 2 挡功率为P =U2 =(220V) 2 =200 W。 低 R 242Ω 2 1 (2)浮体A体积的 浸入水中时受到的浮力为F =ρ gV=1.0×103 kg/m3 ×10 N/kg ×1 000×10-6 5 浮 水 1 1 m3× =2 N;浮体A重力为G=mg=0.05 kg×10 N/kg=0.5 N;浮体A对压敏电阻压力为F =F - 压 浮 5 G=2 N-0.5 N=1.5 N。 1 (3)设控制电路电源电压为U', 浮体A体积的 浸入水中时,浮体A对压敏电阻压力为F =1.5 5 压 N, 因为压敏电阻所受压力每增加1.5 N,电阻减小5 Ω,所以R 电阻减小为R -5 Ω,电磁铁线圈 F F 中的电流为200 mA,由U'=I(R+R -5 Ω)得,U'=200×10-3 A×(10 Ω+R -5 Ω)①;当浮体A体积的 0 F F 1 1 浸入水中时, 受到的浮力为F '=ρ gV=1.0×103 kg/m3×10 N/kg×1 000×10-6 m3× =5 N。浮 浮 水 2 2 2 体A对压敏电阻R 压力为F '=F '-G=5 N-0.5 N=4.5 N,压敏电阻R 电阻减小为R -15 Ω,则 F 压 浮 F F U'=240×10-3 A×(10 Ω+R -15 Ω)②;由①、②解得R =55 Ω,代入①式,U'=12 V。当水箱注水量 F F 达到最大值时,电磁铁线圈中的电流为300 mA,则U'=12 V=0.3 A×(R '+10 Ω),解得,R '=30 F F Ω,电阻减小值为R =R -R '=55 Ω-30 Ω=25 Ω,因为电阻每减小5 Ω,压力增加1.5 N,当电阻 减小 F F 减小25 Ω时,压力增加F ″=5×1.5 N=7.5 N,浮体A受到的浮力为F ″=G+F ″=0.5 N+7.5 压 浮 压N=8 N,V = F ″ = 8N =8×10-4 m3,故浮体浸入水中的体积为8×10- 排 浮 ρ g 1.0×103 kg/m3×10N/kg 水 4 m3。
