2022-2023 学年江西省吉安市吉安县县立中学九年级（下）第一次培
优物理试卷
一、填空题（每空1分，共20分）
1. 2020年12月17日，“嫦娥五号”探测器的返回器携带月球样品返同地球，在内蒙古着陆。在返回器进
入大气层后，加速下落，返回器温度升高，内能______（选填“增大”或“减少”），这是通过______的
方式改变内能的。

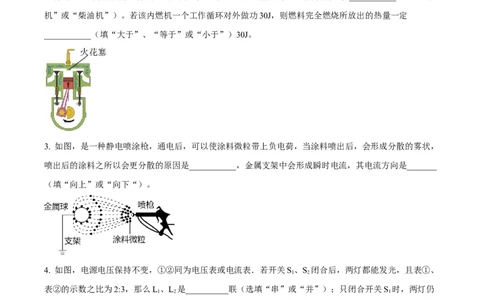

2. 某单缸四冲程内燃机的其中一个冲程剖面图如图所示。由图可知，该内燃机是 ___________（填“汽油
机”或“柴油机”）。若该内燃机一个工作循环对外做功30J，则燃料完全燃烧所放出的热量一定
___________（填“大于”、“等于”或“小于”）30J。
3. 如图，是一种静电喷涂枪，通电后，可以使涂料微粒带上负电荷，当涂料喷出后，会形成分散的雾状，
喷出后的涂料之所以会更分散的原因是___________，金属支架中会形成瞬时电流，其电流方向是_______
（填“向上”或“向下“）。
4. 如图，电源电压保持不变，①②同为电压表或电流表．若开关S、S 闭合后，两灯都能发光，且表①、
1 2
表②的示数之比为2:3，那么L、L 是__________联（选填“串”或“并”）；只闭合开关S 时，两灯仍
1 2 1
能发光，则表①、表②的示数之比为__________．（不计温度对灯丝电阻的影响）．
5. 图为长方体电阻，将其按_____（选填“AB”“CD”或“EF”）方向接入电路，电流最大：若将分别
标有“8V 8W”和“8V 4W”的甲、乙两个灯泡串联在电路中。保证电路安全的情况下，较亮的是_____灯。6. 电阻R与灯泡L的I-U图像如图所示。当他们串联在电压为1.5V的电源上时，电路的总电阻是
______Ω；若将它们并联连接到电压为1.5V的电源上，则干路的电流是______。
7. 如图所示，电源电压不变，R=2Ω，R=3Ω，R=4Ω。只闭合S，电流表A、A 示数之比为__________，
1 2 3 1 2
再闭合S、S，电流表A、A 示数之比为__________。
1 2 1 2
8. 小青同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2应连入开关和电灯；
则开关应装在________虚线框中（选填“1“或“2”）．安装完毕后，用一只额定电压为220V的灯泡L
0
（检验灯泡）取代保险丝来检查新安装的照明灯是否正常，闭合开关后，发现灯泡L 发光呈暗红色，则说
0
明安装的照明灯________（选填“正常”“断路”或“短路”）9. 如图所示，A、B弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向左移动
时，A弹簧的长度将________，B弹簧的长度将_____(选填“伸长”、“缩短”或“不变”)．

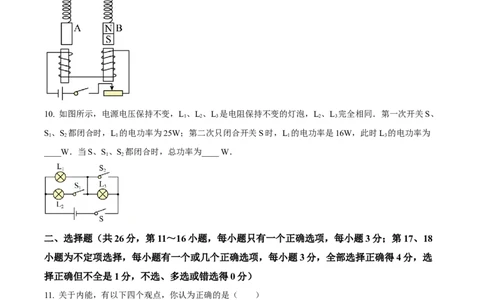

10. 如图所示，电源电压保持不变，L、L、L 是电阻保持不变的灯泡，L、L 完全相同．第一次开关S、
1 2 3 2 3
S、S 都闭合时，L 的电功率为25W；第二次只闭合开关S时，L 的电功率是16W，此时L 的电功率为
1 2 1 1 3
____W．当S、S、S 都闭合时，总功率为____ W．
1 2
二、选择题（共26分，第11～16小题，每小题只有一个正确选项，每小题3分；第17、18
小题为不定项选择，每小题有一个或几个正确选项，每小题3分，全部选择正确得4分，选
择正确但不全是1分，不选、多选或错选得0分）
11. 关于内能，有以下四个观点，你认为正确的是（ ）
①物体温度越低，内能越小，0℃的物体没有内能
②改变物体内能的方法有很多，但本质上只有做功和热传递两种方式
③两物体相互接触时，热量总是从内能大的物体转移到内能小的物体
④一切物体都具有内能，而不一定具有机械能
A. 只有①③ B. 只有②③ C. 只有①④ D. 只有②④
12. 如图 a 为航母上简化的蒸汽弹射装置，能带动舰载机在两秒钟内达到起飞速度，如图 b 为四冲程汽
油机的工作示意图。下列判断不正确的是（ ）A. 图 a 中气缸内的蒸气体积膨胀，从而推动活塞使舰载机获得牵引力
B. 气缸内的蒸汽推动活塞时，内能减小
C. 从能量转化角度讲，蒸汽弹射装置工作时与图甲所示的原理相似
D. 汽油机一个工作循环的正确顺序是，甲乙丙丁

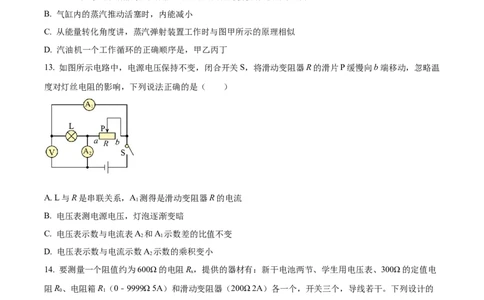

13. 如图所示电路中，电源电压保持不变，闭合开关S，将滑动变阻器R的滑片P缓慢向b端移动，忽略温
度对灯丝电阻的影响，下列说法正确的是（ ）
A. L与R是串联关系，A 测得是滑动变阻器R的电流
1
B. 电压表测电源电压，灯泡逐渐变暗
C. 电压表示数与电流表A 和A 示数差的比值不变
2 1
D. 电压表示数与电流示数A 示数的乘积变小
2
14. 要测量一个阻值约为600Ω的电阻R，提供的器材有：新干电池两节、学生用电压表、300Ω的定值电
x
阻R、电阻箱R（0﹣9999Ω 5A）和滑动变阻器（200Ω 2A）各一个，开关三个，导线若干。下列设计的
0 1
四种方案中，能测出R 的阻值且最合理的是（ ）
x
A. 甲和乙 B. 甲和丙 C. 乙、丙和丁 D. 丙和丁15. 如图所示，甲、乙、丙、丁四个相同容器里装有质量和初温相同的水，先后将两个电阻R 和R 以并联
1 2
和串联的方式分别放入甲、乙、丙、丁容器中，其中R>R，若通电相同时间，则这四个容器中的水温从
1 2
低到高的顺序是（ ）
A. 甲、乙、丙、丁 B. 丁、丙、甲、乙
C. 丙、丁、乙、甲 D. 甲、乙、丁、丙
16. 关于下列四幅图，说法正确的是（ ）
A. 甲图是发电机的模型图，扬声器的原理与之相同
B. 乙图是电动机的原理图，麦克风的原理与之相同
C. 丙图说明磁能生电
D. 丁图是发电机的模型图，其它条件不变，只将磁体南北极对调，流过灯泡的电流方向将改变
17. 如图所示电路，已知L、L 中有一盏灯开路，以下说法正确的是（ ）
1 2
A. 电流表A的示数一定为零，若电压表V 有示数则L 开路
1 2
B. 电流表A的示数一定为零，若电压表V 有示数则L 开路
2 2
C. 电压表V 的示数可能为零，若电压表V 有示数则L 开路
1 2 2
D. 电压表V 的示数可能为零，若电压表V 有示数则L 开路
2 1 2
18. 如图所示是某同学在做“用滑动变阻器调节灯泡亮度”的实验电路图，电源电压恒为4.5V，电压表量
程“0～3V”，电流表的量程“0～0.6A”，滑动变阻器规格“20Ω lA”，灯泡L标有“2.5V 1.25W”字样
（忽略灯丝电阻变化），在不损坏电路各个元件的情况下，下列判断正确的是（ ）A. 灯泡的最小功率是0.162W B. 该电路的最大功率是2.25W
C. 电压表的示数变化范围是2V～3V D. 滑动变阻器阻值变化的范围是2.5Ω～10Ω
三、简答与计算题（共32分，第19小题6分，第20小题7分，第21小题9分，第22小题
10分）
19. 如图是一款劣质墙壁插座，由于插头与插座接触不牢，导致插头与插座连接处比别处更容易发热，加
速老化，甚至引起火灾．请从物理学角度分析：
（1）连接处接触不牢电阻会如何变化？
（2）相同时间内连接处比插头导线更热的原因是什么？
20. 如图所示四缸发动机工作原理，内燃机通过连杆把四个汽缸的活塞连在一根曲轴上，并使各汽缸的做
功过程错开，在飞轮转动的每半周里，都有一个气缸在做功，其他三个气缸分别在做吸气、压缩和排气工
作。此四缸发动机的主要技术指标如下表所示，其中排量等于四个汽缸工作容积的总和，汽缸工作容积是
指活塞从上止点到下止点所扫过的容积，又称单杠排量，它取决于活塞的面积与活塞上下运动的距离，当
发动机以最大功率工作时，曲轴转速为5500r/min，汽油的热值为4.6×107J/kg，求：
排量 1.6L
最大功率 66kW
（1）这辆发动机的单缸排量V 为多少？
0
（2）在做功冲程，高温、高压的燃气推动活塞向下运动，对外做功，当发动机以最大功率工作时，在每
一个做功冲程里，燃气对活塞所做的功W 为多少？
1
（3）试求这辆汽车对发动机以最大功率工作时，做功冲程中燃气对活塞的平均压强？21. 如图甲的电路中，电源电压保持不变．灯泡L的电流随电压U的变化关系如图乙．定值电阻R=60Ω，
1
R 为标有“90Ω 1A”的滑动变阻器．
2
（1）滑动变阻器的滑片在中点时，只闭合开关S，电流表的示数为0.2A，求电源电压；
2
（2）若将滑动变阻器的滑片移至a端，只闭合开关S、S 后，求电流表的示数；
2 3
（3）只闭合开关S,若灯泡两端电压不能超过6V，电流表的量程为0~0.6A，电压表的量程为0-15V，为了
1
保护电路的安全，求滑动变阻器R 的取值范围．
2
22. 如图所示，电源两端电压保持不变。小灯泡L标有“6V 3W”字样，当开关S 闭合、S 断开，滑动
1 2
变阻器的滑片P移到B端时，电流表示数为0.2A；当开关S 断开、S 闭合时，小灯泡正常发光，电压表
1 2
V 的示数为8V。假设小灯泡阻值不变，在电路安全工作的情况下：
2
（1）求电源电压、R 阻值和滑动变阻器的最大阻值；
1
（2）当开关S 断开、S 闭合时，求电路中在10s内产生的热量；
1 2
（3）当开关S 闭合、S 断开，滑动变阻器消耗的功率为4W，求滑动变阻器连入电路的电阻。
1 2
四、实验与探究题（共32分，每小题8分）.
23 盈盈同学设计一组实验（如图），请同学们一齐观察实验并完成填空∶
(1)如图甲所示，向一端封闭的玻璃管中注水至一半位置，再注入酒精直至充满，封闭管口，并将玻璃管反
复翻转，观察液面的位置，发现液体总体积变小，说明分子间存在______；
(2)如图乙所示的装置，其中一个瓶子装有索度比空气大的红棕色二氧化氮气体，另一个装有空气，则演示
扩散现象时应该把装有二氧化氮气体的瓶子放在______（选填上或下）方；
的
(3)根据_______瓶（填上或下）内 气体颜色会变红现象可知气体发生了扩散；
(4)若实验温度分别为①0℃，②4℃，③20℃，④30℃则在______（选填序号）温度下气体扩散最快；
(5)如图丙所示，盈盈同学把一块玻璃板用弹簧测力计拉出水面，在离开水面时，观察到弹簧测力计示数
______离开水面后______（均选填变大、变小或不变），说明了______。
24. 【提出问题】水和空气哪种物质的导热性能好？
【猜想与假设】小明进行了如下猜想：
猜想一：水的导热性能好；
猜想二：空气的导热性能好。
【设计与进行实验】
小明用两个相同的牛奶瓶，都装入热牛奶，一个放在温度与室温相同的水中，另一个放在空气中，为了尽
量减少其他因素的影响，他把两个瓶都用木块垫起来，放在同一个桌面上，如上图所示，实验时他每隔一
定的时间记录一次甲、乙两温度计的示数，得到的数据如下表：
时间/t 0 2 4 6 8 10 12 14 16 18
甲的示
70 60 53 47 42 39 37 35 34 33
数/℃
乙的示
70 66 61 58 55 52 50 48 46 44
数/℃
【实验结论】（1）分析表中数据，可得出结论：________；
【评估与交流】
（2）对甲、乙两个瓶中的牛奶，除了要控制它们的初温相同外，还要控制它们的________相同；
（3）热牛奶放在水中温度下降是通过________方式来________（选填“增加”或“减少”）内能；
（4）进一步分析表中甲的示数，小明又发现，在冷却过程中，牛奶冷却的快慢前后并不一致，是越来越
________的。
【实验拓展】
（5）如果有一天，你要喝一杯奶茶，下列两种冷却方法中，效果较好的是________；
A.将滚烫的热茶冷却 分钟，然后加适量冷牛奶
的
B.先将适量 冷牛奶加进滚烫的热茶中，然后冷却
（6）物理学中我们用速度来表示物体运动的快慢，若小明用“冷却速度”来表示物体冷却快慢，则“冷
却速度”可定义为：质量为 千克的物体，________叫做冷却速度。
25. 小北利用如图甲的电路探究“电流与电压、电阻的关系”。已知电源电压为4.5V且保持不变，实验用
到的定值电阻阻值分别为25Ω、20Ω、15Ω、10Ω、5Ω，滑动变阻器的规格为“0 50Ω”。
（1）用笔画线代替导线按图甲所示电路图将图乙中实物电路连接完整（要求：滑动变阻器的滑片P向左
移动，电路中电流变大，导线不得交叉）；（ ）
的
（2）闭合开关，发现电压表和电流表均无示数，小北利用另一只完好 电压表进行检测，把电压表分别
接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数，如果电路连接完好，只有
一个元件有故障，该故障是___________；
（3）问题解决后，他们接入阻值为10Ω的电阻进行实验，并得出如表中的数据，对数据进行分析后得出实验初步结论是：电阻一定时，通过电阻的电流与它两端的电压成___________；
电压U/V 1 1.5 2 2.5
电流I/A 0.1 0.15 0.2 0.25
（4）接下来他们再次对电流与电阻关系进行探究，为了用题目中提供的所有的定值电阻正确完成五次实
验，应利用滑动变阻器控制定值电阻两端的电压至少保持___________V不变。完成第一组实验
___________，改接另一个定值电阻后，继续操作有以下四步：①闭合开关；②将滑动变阻器的滑片移到
最右端；③记录电流表示数；④将滑动变阻器的滑片移到适当位置。从安全和规范角度考虑，正确的顺序
是___________；
（5）小北同学每次随机选取一个定值电阻，进行了五次实验，根据所得数据画出电流与电阻关系的图像
如图丙，且实验中各电路元件完好，读数、记录均正确。但老师发现五次实验中有一次未移动滑动变阻器
滑片控制电压表示数一定，根据图丙中的数据分析，阻值为 ___________Ω的定值电阻连入电路时未移动
滑片，这次实验之前的那一次实验，小北选取的是阻值为___________Ω的定值电阻。
26. 在“测量小灯泡的功率”实验中，小灯泡的额定电压为2.5V。
（1）如图甲是小明测量小灯泡额定功率的实物电路图（不完整）。请用笔画线代替导线将实物电路图连
接完整；（ ）
（2）闭合开关前，图甲中滑动变阻器的滑片P应位于 ___________（填“A”或“B”）端。其目的是：
___________；
（3）连接好电路后，闭合开关，小明发现移动滑动变阻器滑片P，小灯泡不发光，电压表的示数为零。进
一步观察并检查电路，发现电压表、电流表、导线及其连接均完好。针对电路中出现的小灯泡不发光的故
障现象，他提出了如下猜想，①小灯泡短路；②小灯泡的灯丝断了；③滑动变阻器断路。根据故障现象，
猜想 ___________（填序号，下同）是错误的。如果观察到电流表有示数，则猜想 ___________是正确的；（4）排除故障，闭合开关，移动滑动变阻器滑片P到某一位置，电压表示数如图乙所示，为测量小灯泡
的额定功率，此时应将滑片P向 ___________（填“A”或“B”）端移动合适位置，再读出电流表示数如
图丙所示，算出小灯泡的额定功率是 ___________W；
（5）小明打算增加一个阻值为10Ω的定值电阻R，只利用一只电表，通过图中操作（开关S接
0
“a”、“b”各一次）来测量小灯泡的额定功率。图丁、戊是他设计的两种不同方案的电路图，则以下判
断正确的是 ___________（填字母）。
A．两种方案都能
B．两种方案都不能
C．丁方案能，戊方案不能
D．丁方案不能，戊方案能
