第十六章 电压 电阻
第2节 串、并联电路中电压的规律
一．选择题

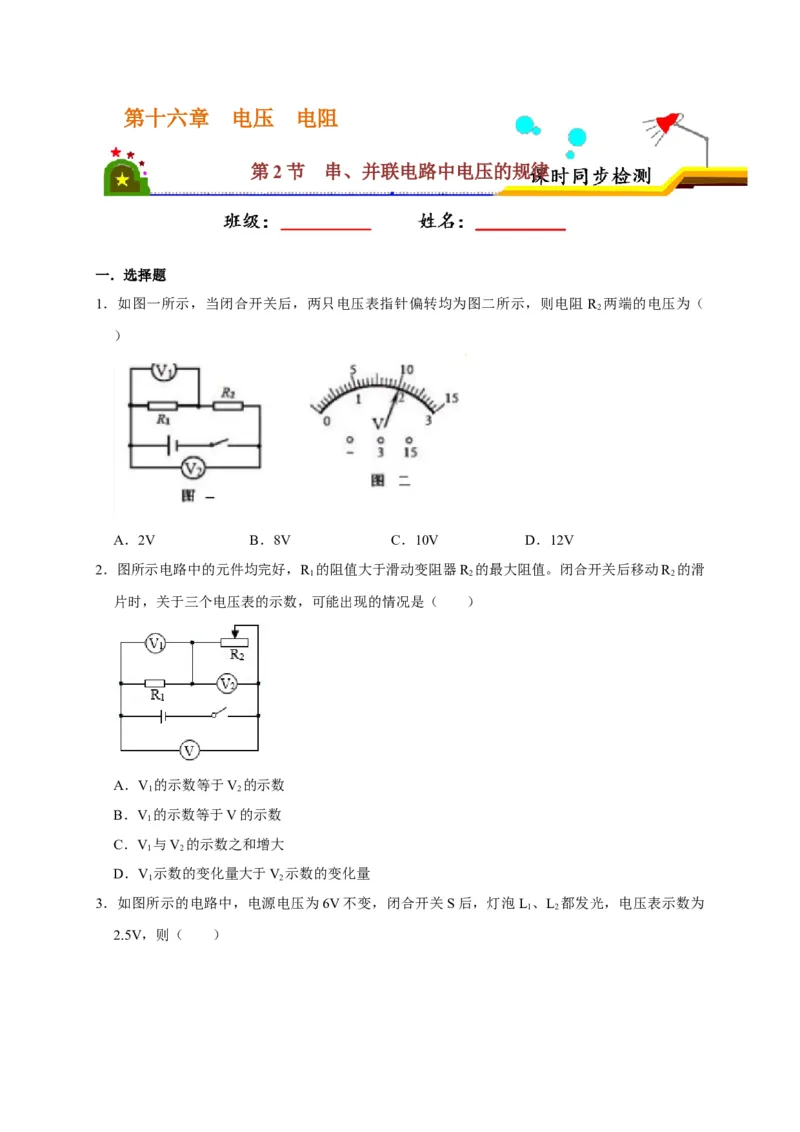

1．如图一所示，当闭合开关后，两只电压表指针偏转均为图二所示，则电阻 R 两端的电压为（
2
）
A．2V B．8V C．10V D．12V
2．图所示电路中的元件均完好，R 的阻值大于滑动变阻器R 的最大阻值。闭合开关后移动R 的滑
1 2 2
片时，关于三个电压表的示数，可能出现的情况是（ ）
A．V 的示数等于V 的示数
1 2
B．V 的示数等于V的示数
1
C．V 与V 的示数之和增大
1 2
D．V 示数的变化量大于V 示数的变化量
1 2

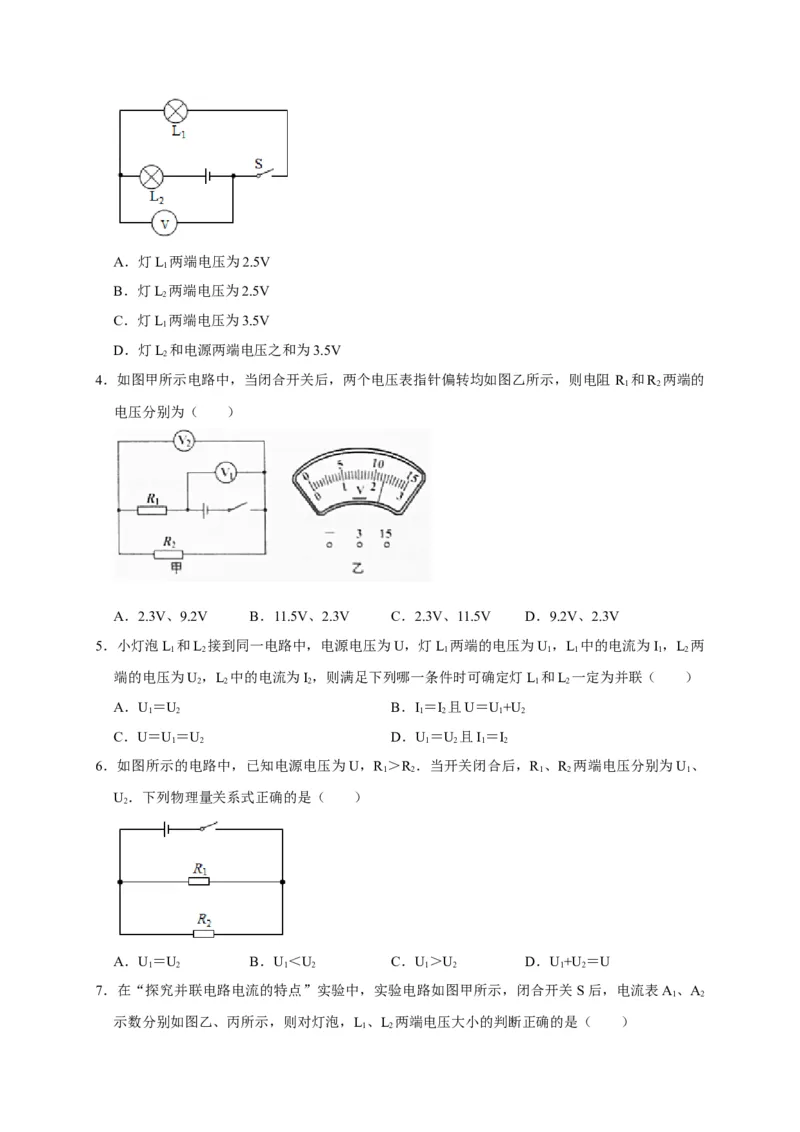

3．如图所示的电路中，电源电压为6V不变，闭合开关S后，灯泡L 、L 都发光，电压表示数为
1 2
2.5V，则（ ）A．灯L 两端电压为2.5V
1
B．灯L 两端电压为2.5V
2
C．灯L 两端电压为3.5V
1
D．灯L 和电源两端电压之和为3.5V
2

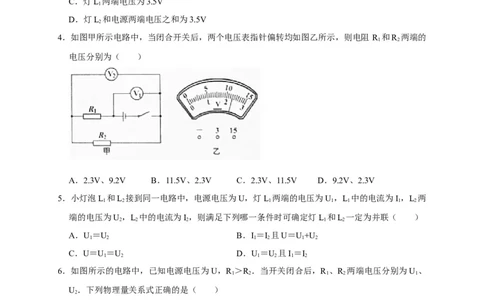

4．如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻 R 和R 两端的
1 2
电压分别为（ ）
A．2.3V、9.2V B．11.5V、2.3V C．2.3V、11.5V D．9.2V、2.3V
5．小灯泡L 和L 接到同一电路中，电源电压为U，灯L 两端的电压为U，L 中的电流为I，L 两
1 2 1 1 1 1 2
端的电压为U，L 中的电流为I，则满足下列哪一条件时可确定灯L 和L 一定为并联（ ）
2 2 2 1 2
A．U＝U B．I＝I 且U＝U+U
1 2 1 2 1 2
C．U＝U＝U D．U＝U 且I＝I
1 2 1 2 1 2
6．如图所示的电路中，已知电源电压为U，R ＞R ．当开关闭合后，R 、R 两端电压分别为U 、
1 2 1 2 1
U．下列物理量关系式正确的是（ ）
2
A．U＝U B．U＜U C．U＞U D．U+U ＝U
1 2 1 2 1 2 1 2

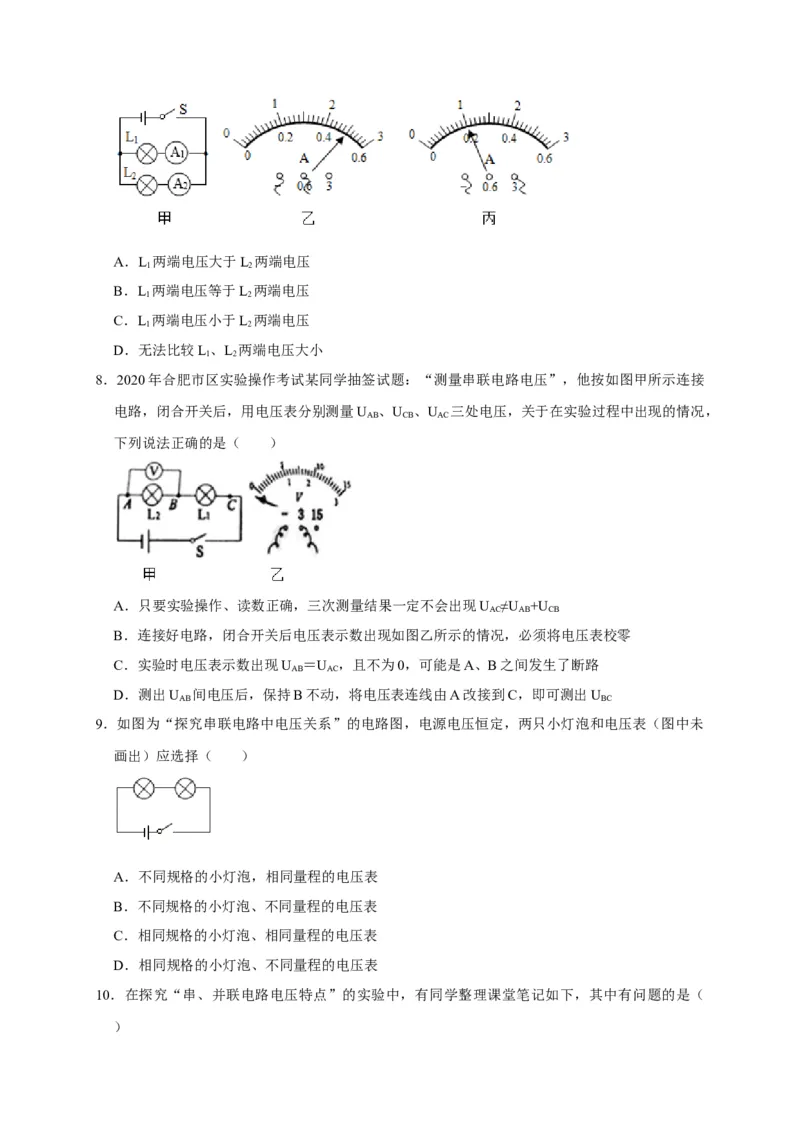

7．在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A 、A
1 2
示数分别如图乙、丙所示，则对灯泡，L、L 两端电压大小的判断正确的是（ ）
1 2A．L 两端电压大于L 两端电压
1 2
B．L 两端电压等于L 两端电压
1 2
C．L 两端电压小于L 两端电压
1 2
D．无法比较L、L 两端电压大小
1 2

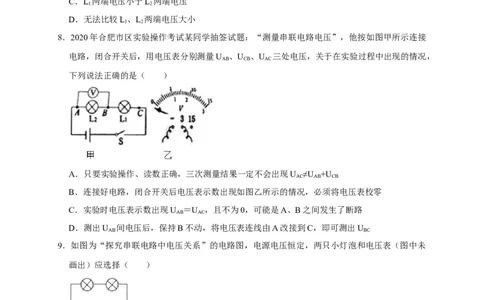

8．2020年合肥市区实验操作考试某同学抽签试题：“测量串联电路电压”，他按如图甲所示连接
电路，闭合开关后，用电压表分别测量U 、U 、U 三处电压，关于在实验过程中出现的情况，
AB CB AC
下列说法正确的是（ ）
A．只要实验操作、读数正确，三次测量结果一定不会出现U ≠U +U
AC AB CB
B．连接好电路，闭合开关后电压表示数出现如图乙所示的情况，必须将电压表校零
C．实验时电压表示数出现U ＝U ，且不为0，可能是A、B之间发生了断路
AB AC
D．测出U 间电压后，保持B不动，将电压表连线由A改接到C，即可测出U
AB BC
9．如图为“探究串联电路中电压关系”的电路图，电源电压恒定，两只小灯泡和电压表（图中未
画出）应选择（ ）
A．不同规格的小灯泡，相同量程的电压表
B．不同规格的小灯泡、不同量程的电压表
C．相同规格的小灯泡、相同量程的电压表
D．相同规格的小灯泡、不同量程的电压表
10．在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是（
）A．在连接电路过程中，开关要保持断开状态
B．在不确定待测电压时，应该先采用大量程试触
C．测量时，应该尽量选取相同规格的灯泡进行实验
D．电压表应该与待测用电器并联
二．填空题

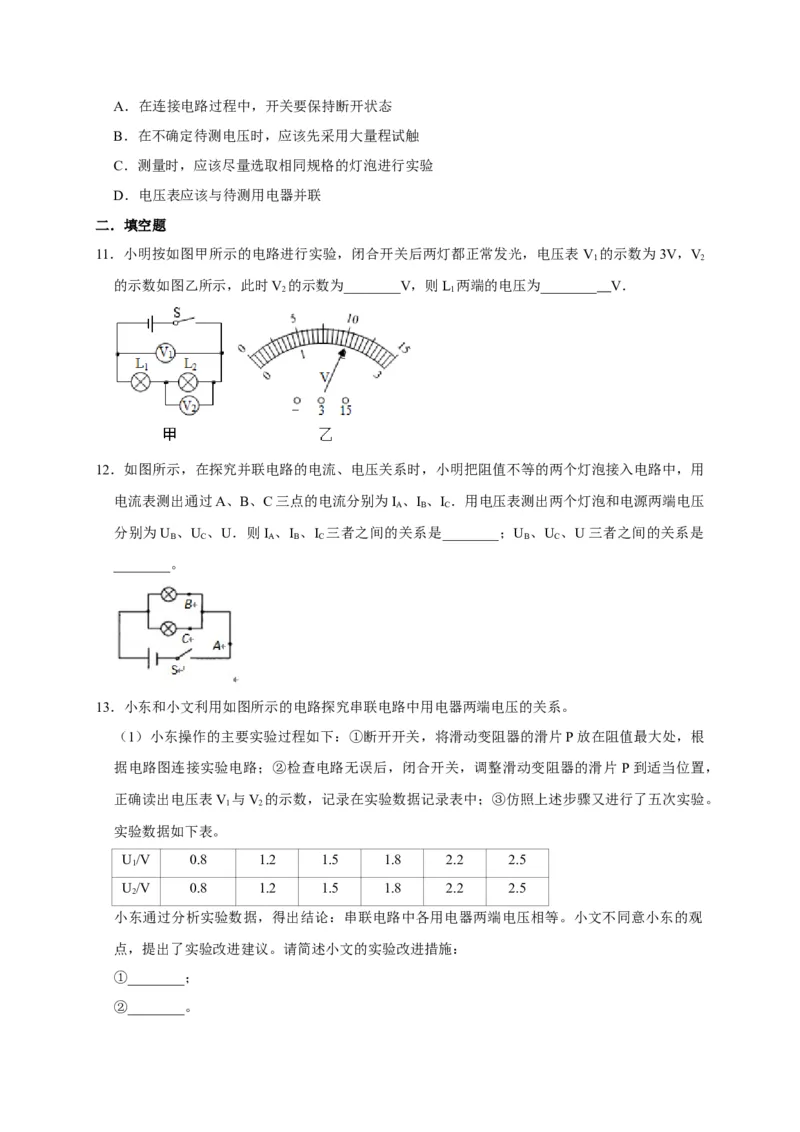

11．小明按如图甲所示的电路进行实验，闭合开关后两灯都正常发光，电压表 V 的示数为3V，V
1 2
的示数如图乙所示，此时V 的示数为________V，则L 两端的电压为________ V．
2 1

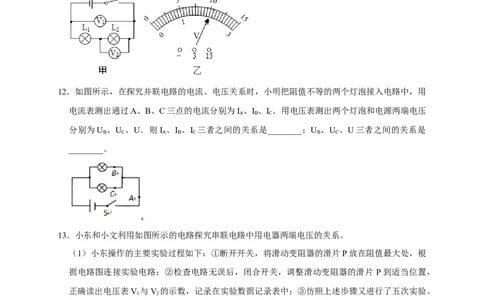

12．如图所示，在探究并联电路的电流、电压关系时，小明把阻值不等的两个灯泡接入电路中，用
电流表测出通过A、B、C三点的电流分别为I 、I 、I ．用电压表测出两个灯泡和电源两端电压
A B C
分别为U 、U 、U．则I 、I 、I 三者之间的关系是________；U 、U 、U三者之间的关系是
B C A B C B C
________。
13．小东和小文利用如图所示的电路探究串联电路中用电器两端电压的关系。
（1）小东操作的主要实验过程如下：①断开开关，将滑动变阻器的滑片P放在阻值最大处，根
据电路图连接实验电路；②检查电路无误后，闭合开关，调整滑动变阻器的滑片 P到适当位置，
正确读出电压表V 与V 的示数，记录在实验数据记录表中；③仿照上述步骤又进行了五次实验。
1 2
实验数据如下表。
U/V 0.8 1.2 1.5 1.8 2.2 2.5
1
U/V 0.8 1.2 1.5 1.8 2.2 2.5
2
小东通过分析实验数据，得出结论：串联电路中各用电器两端电压相等。小文不同意小东的观
点，提出了实验改进建议。请简述小文的实验改进措施：
①________；

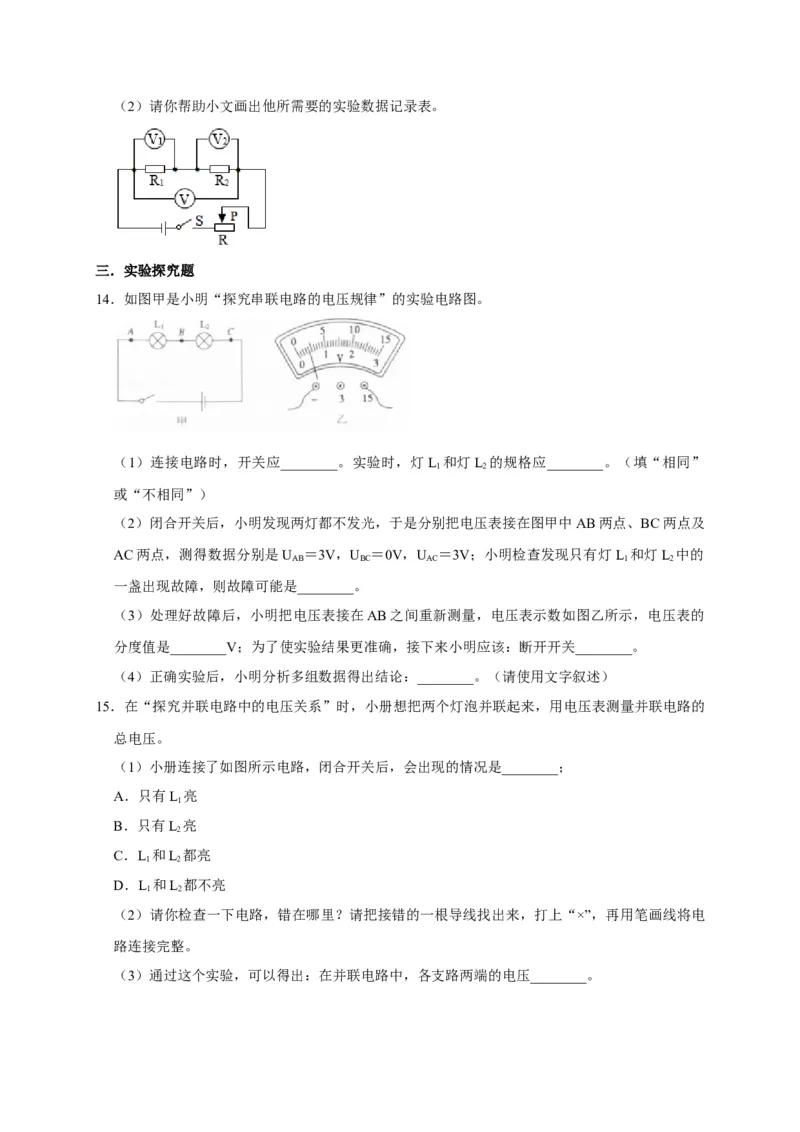

②________。（2）请你帮助小文画出他所需要的实验数据记录表。
三．实验探究题
14．如图甲是小明“探究串联电路的电压规律”的实验电路图。
（1）连接电路时，开关应________。实验时，灯L 和灯L 的规格应________。（填“相同”
1 2
或“不相同”）
（2）闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图甲中AB两点、BC两点及
AC两点，测得数据分别是U ＝3V，U ＝0V，U ＝3V；小明检查发现只有灯L 和灯L 中的
AB BC AC 1 2
一盏出现故障，则故障可能是________。
（3）处理好故障后，小明把电压表接在AB之间重新测量，电压表示数如图乙所示，电压表的
分度值是________V；为了使实验结果更准确，接下来小明应该：断开开关________。
（4）正确实验后，小明分析多组数据得出结论：________。（请使用文字叙述）
15．在“探究并联电路中的电压关系”时，小册想把两个灯泡并联起来，用电压表测量并联电路的
总电压。
（1）小册连接了如图所示电路，闭合开关后，会出现的情况是________；
A．只有L 亮
1
B．只有L 亮
2
C．L 和L 都亮
1 2
D．L 和L 都不亮
1 2
（2）请你检查一下电路，错在哪里？请把接错的一根导线找出来，打上“×”，再用笔画线将电
路连接完整。
（3）通过这个实验，可以得出：在并联电路中，各支路两端的电压________。四．计算题

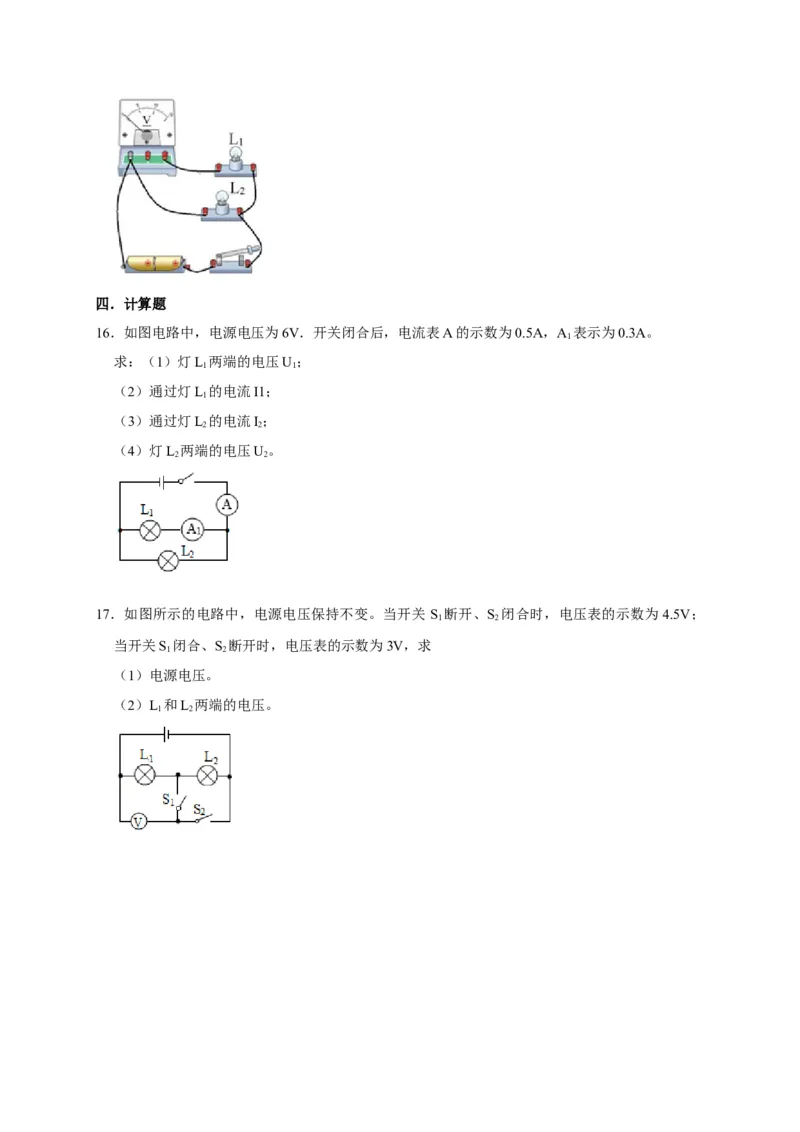

16．如图电路中，电源电压为6V．开关闭合后，电流表A的示数为0.5A，A 表示为0.3A。
1
求：（1）灯L 两端的电压U；
1 1
（2）通过灯L 的电流I1；
1
（3）通过灯L 的电流I；
2 2
（4）灯L 两端的电压U。
2 2
17．如图所示的电路中，电源电压保持不变。当开关 S 断开、S 闭合时，电压表的示数为4.5V；
1 2
当开关S 闭合、S 断开时，电压表的示数为3V，求
1 2
（1）电源电压。
（2）L 和L 两端的电压。
1 2
