考点：通风与空调风系统施工技术 ★★★
内容：
一、水管道安装
二、阀部件安装
三、制冷剂管道安装
四、试验冲洗
五、防腐绝热、金属保护壳

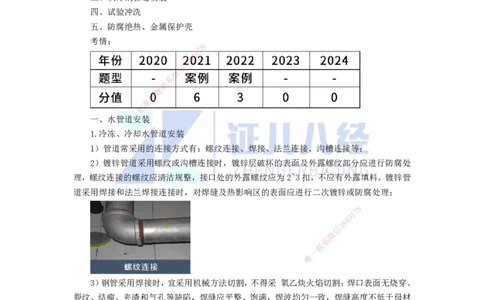

考情：
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
一、水管道安装
1.冷冻、冷却水管道安装
1）管道常采用的连接方式有：螺纹连接、焊接、法兰连接、沟槽连接等；
2）镀锌管道采用螺纹或沟槽连接时，镀锌层破坏的表面及外露螺纹部分应进行防腐处
理，螺纹连接的螺纹应清洁规整，接口处的外露螺纹应为2~3扣，不应有外露填料。镀锌管
道采用焊接和法兰焊接连接时，对焊缝及热影响区的表面应进行二次镀锌或防腐处理；
8
7
1
9
4
8
3
信
微
系
联
一
唯
3）钢管采用焊接时，宜采用机械方法切割，不得采 氧乙炔火焰切割；焊口表面无烧穿、
裂纹、结瘤、夹渣和气孔等缺陷，焊缝应平整、饱满，焊波均匀一致，焊缝高度不低于母材
表面并与母材圆滑过度，焊缝宽度超出坡口边缘2~3mm；管道的支吊架不应设在管道对接焊
缝处，两者的距离应大于50mm；管道与设备的固定焊口应远离设备，且不宜与设备接口中
心线相重合；
1
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
4）管道采用法兰连接时，法兰面应与管道中心线垂直、同心，连接螺栓长度应一致，
螺母应在同一侧，并应均匀拧紧；紧固后的螺母应与螺栓端部平齐或略低于螺栓。法兰衬垫
的材料、规格与厚度应符合设计要求；

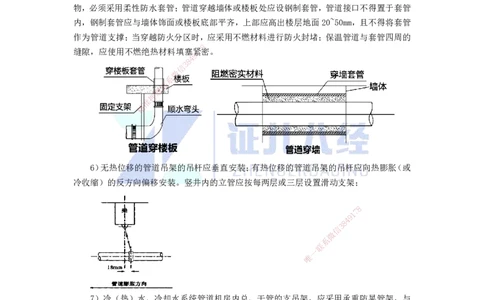

5）管道穿过地下室或地下构筑物外墙时，应采取防水措施，对有严格防水要求的建筑
物，必须采用柔性防水套管；管道穿越墙体或楼板处应设钢制套管，管道接口不得置于套管
内，钢制套管应与墙体饰面或楼板底部平齐，上部应高出楼层地面20~50mm，且不得将套管
作为管道支撑；当穿越防火分区时，应采用不燃材料进行防火封堵；保温管道与套管四周的
8
缝隙，应使用不燃绝热材料填塞1紧7密。
9
4
8
3
信
微
系
联
题
押
准
精
6）无热位移的管道吊架的吊 杆应垂直安装；有热位移的管道吊架的吊杆应向热膨胀（或
冷收缩）的反方向偏移安装。竖井内的立管应按每两层或三层设置滑动支架；
8
1
7
9
8
4
信
3
微
系
联
一
唯
7）冷（热）水、冷却水系统管道机房内总、干管的支吊架，应采用承重防晃管架，与
设备连接的管道管架宜采取减振措施；当水平支管的管架采用单杆吊架时，应在系统管道的
起始点、阀门、三通、弯头处及长度每隔15m处设置承重防晃支吊架；
2
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
8）冷（热）水管道与支吊架之间，应设置衬垫；衬垫的承压强度应满足管道全重，且
应采用不燃与难燃硬质绝热材料或经防腐处理的木衬垫。衬垫的厚度与绝热层厚度相同，宽
度应不小于支吊架支承面的宽度。衬垫一般采用下方上圆方式，表面平整、接合面的空隙应
填实，用抱箍固定于型钢支架上。

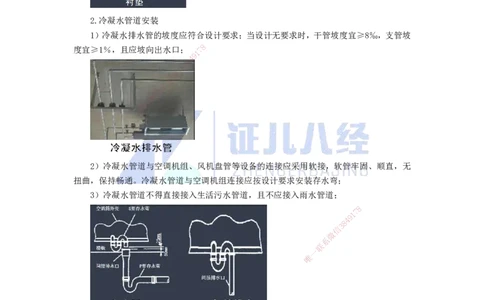

2.冷凝水管道安装
1）冷凝水排水管的坡度应符合设计要求；当设计无要求时，干管坡度宜≥8‰，支管坡
8
度宜≥1％，且应坡向出水口； 7
1
9
4
8
3
信
微
系
联
题
押
准
精
2）冷凝水管道与空调机组、 风机盘管等设备的连接应采用软接，软管牢固、顺直，无
扭曲，保持畅通。冷凝水管道与空调 机组连接应按设计要求安装存水弯；
3）冷凝水管道不得直接接入生活污 水管道，且不应接入雨水管道；
8
1
7
9
8
4
信
3
微
系
联
一
唯
二、阀部件安装
1.阀门安装
1）阀门安装前应进行外观检查，工作压力大于1.0MPa及在主干管上起到切断作用和系
统冷、热水运行转换调节功能的阀门和止回阀，应进行壳体强度和阀瓣密封性能的试验，试
验应合格，其他阀门可以不单独进行试验；
3
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
2）壳体强度试验压力为常温条件下公称压力的1.5倍，持续时间不应少于5min，阀门
的壳体、填料应无渗漏；
3）严密性试验压力为公称压力的1.1倍，在试验持续的时间内应保持压力不变，阀门
压力试验持续时间与允许泄漏量应符合要求；

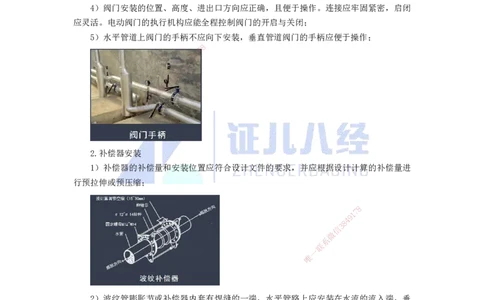

4）阀门安装的位置、高度、进出口方向应正确，且便于操作。连接应牢固紧密，启闭
应灵活。电动阀门的执行机构应能全程控制阀门的开启与关闭；
5）水平管道上阀门的手柄不应向下安装，垂直管道阀门的手柄应便于操作；
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
2.补偿器安装
1）补偿器的补偿量和安装位 置应符合设计文件的要求，并应根据设计计算的补偿量进
行预拉伸或预压缩；
8
1
7
9
8
4
信
3
微
系
联
一
唯
2）波纹管膨胀节或补偿器内套有焊缝的一端，水平管路上应安装在水流的流入端，垂
直管路上应安装在上端；
4
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
3）设有补偿器的管道应设置固定支架和导向支架，其结构形式和固定位置应符合设计
要求；
4）管道系统水压试验后，应及时松开波纹补偿器调整螺杆上的螺母，使补偿器处于自
由状态；
3.除污器、自动排气装置安装
1）冷冻水管道系统应安装在7系8统最高处及所有可能积聚空气的管段高点，且在便于操
1
9
4
作的部位设置排气阀； 3 8
信
微
2）在系统最低点应设系有排水管及排水阀。
联
题
押
准
精
8
1
7
三、制冷剂管道安装
8
4 9
信
3
1）冷剂管道的分支管，应按介质流向弯成90° 与主管连接，不宜微使用弯曲半径小于1.5
系
倍管道直径的压制弯管； 联
一
唯
2）铜管采用承插钎焊焊接连接时，承口应迎着介质流动方向；当采用套管钎焊焊接连
接时，插接深度应符合规定；当采用对接焊接时，管道内壁应齐平，错边量不应大于0.1
倍壁厚，且不大于1mm；
5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
3）制冷剂阀门安装前应进行强度和严密性试验。强度试验压力为阀门公称压力的1.5
倍，持续时间不应少于 5min；严密性试验压力为阀门公称压力的1.1倍，持续时30s，不
漏为合格。
四、试验冲洗
1.冷冻、冷却水管道水压试验
管道系统安装完毕，外观检查合格后，应按设计要求进行水压试验（分为强度试验和严
密性试验），试验应符合下列要求：
8
1）冷（热）水、冷却水与蓄1 7能（冷、热）系统的试验压力，当工作压力≤1.0MPa时，
9
4
8
金属管道及金属复合管道应信为31.5倍工作压力，最低不应小于0.6MPa；当工作压力＞1.0MPa
微
时，应为工作压力加0.5系MPa；严密性试验压力应为设计工作压力；
联
题
2）各类耐压塑料押管的强度试验压力（冷水）应为1.5倍工作压力，且不应小于0.9MPa；
准
精
严密性试验压力应为1.15倍设计工作压力；
3）试验方法为： 系统最低点压力升至试验压力后，应稳压10min，压力下降不得大于
0.02MPa，然后应将系统 压力降至工作压力，外观检查无渗漏为合格。
2.空调水系统管路冲洗
1）空调水系统水压试验合格后，与制冷机组、空调设备连接前，应进行管道系统冲洗；
2）冲洗合格的条件是目测排出口的水色和透明度与入口的水对比应相近，且无可见杂
物。当系统继续运行2h以上，水质保持稳定后，方可与设备相贯通。
8
3.冷凝水管道通水试验 1 7
9
8
4
冷凝水系统安装完毕后应进行通水试验，以 不渗漏、排水畅通为合信 3格。
微
4.制冷剂管道试验要求 系
联
一
1）制冷剂管道系统安装完毕，外观检查合格后，应 进行系唯统管路强度、气密性试验、
真空试验和充注制冷剂检漏试验；
2）制冷系统的吹扫排污应采用压力为0.5~0.6MPa（表压）的干燥压缩空气或氮气，应
以白色（布）标识靶检查5min，目测无污物为合格。系统吹扫干净后，系统中阀门的阀芯
应拆下清洗干净。
五、防腐绝热、金属保护壳施工
1.管道及支吊架防腐施工
防腐工程施工时，应采取防火、防冻、防雨等措施，且不应在潮湿或低于5℃的环境下
作业，并应采取相应的环境保护和劳动保护措施。
2.管道绝热施工
1）管道绝热按其用途可分为保温、保冷、加热保护 三种类型。空调水系统和制冷系统
管道的绝热施工，应在管路系统强度与严密性检验合格和防腐处理结束后进行；
6
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
2）管道的绝热材料进场施工前，应对导热系数或热阻 密度、吸水率等性能指标进行复
验，检验方法为现场随机抽样送检，核查复验报告；
3）硬质或半硬质绝热管壳可采用镀锌铁丝或抗腐织带捆扎，橡塑管壳可采用粘接；
4）橡塑绝热材料绝热层的纵、横向接缝应错开，缝间不应有孔隙，与管道表面应贴合
紧密，不应有气泡。多重绝热层施工时，层间的拼接缝应错开；
5）管道采用玻璃棉或岩棉管壳保温时，管壳规格与管道外径应相匹配，管壳的纵向接
缝应错开，管壳应采用金属丝、粘结带等捆扎，间距应为300~350mm，且每节至少应捆扎两
道。
3.金属保护壳的施工
1）金属保护壳施工应按管道由下而上、由低到高的顺序，采用咬口、铆接、搭接的方
法施工。
2）水平管道金属保护层的环向接缝应顺水搭接，纵向接缝应设于管道的侧下方，并顺
水，立管金属保护层的环向接缝必7 8须上搭下。
1
9
4
8
3
信
微
系
联
题
押
准
精
【2021-E改】保温棉 的进场复检指标有（ ）。
A.密度
B.绝热结构
C.吸水率
D.几何形状
8
E.导热系数 1 7
9
8
4
信
3
微
【答案】ACE 系
联
一
【2019-E】补偿器两侧的空调水立管上应安装何种形 式的支唯架？补偿器应如何调整？使
其处于何种状态？
【答案】补偿器两侧的空调水立管上应安装固定支架和导向支架；管道系统投入使用前，
应将补偿器调整螺杆的螺母松开，使其处于自由状态。
【2019-Y】质检员在巡视中发现空调供水管的施工质量不符合规范要求，通知施工作业
人员整改。
7
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
【问题】图中存在的错误有哪些？如何整改？
【答案】1）管道接口焊缝设置在套管内不符合要求，管道接口焊缝不应在套管内，应
设置在套管外；
2）管道穿越防火墙，管道与套管之间的缝隙采用聚氨酯发泡封堵不符合要求，管道与
套管之间的缝隙应采用不燃绝热材料进行防火封堵。
【2019-Y】空调供水管及开式冷却水系统施工完成后，项目部进行了强度试验和严密性
试验，施工图中注明空调供水管（钢管）的工作压力为1.3MPa，开式冷却水系统（钢管）
工作压力为0.9MPa。
【问题】计算空调供水管和冷却水管的强度试验压力，试验压力最低不应小于多少
MPa？
【答案】1）空调供水管的试7验8压力：1.3+0.5＝1.8MPa；2）冷却水管的试验压力：0.9
1
9
4
×1.5＝1.35MPa；3）试验压力3 8最低不应小于0.6MPa。
信
微
【2021-E】管道绝热系按其用途可以分为哪几种类型？
联
题
押
准
【答案】管道精绝热按其用途可以分为保温、保冷、加热保护三种类型；
【2021-Y】在制冷剂灌注前，制冷剂管道需要进行哪些试验？
【答案】制冷剂管道系统 安装完毕，外观检查合格后，应进行系统管路强度、气密性试
验、真空试验和充注制冷剂检漏 试验。
【2021-Y】A公司在质量巡查中 ，发现工艺管道安装中的膨胀节内套焊缝、法兰及管道
对口部位不符合规范要求，如图4所示 ，要求整改。
8
1
7
9
8
4
信
3
微
系
联
一
唯
【问题】说明A公司要求对管道安装进行整改的原因。
【答案】1）波纹管膨胀节内套焊缝安装在介质流向的流出端不符合要求；波纹管膨胀
节或补偿器内套有焊缝的一端，水平管路上应安装在水流的流入端，垂直管路上应安装在上
8
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
端；
2）法兰螺栓孔中心线与管道的垂直中心线和水平中心线重合不符合要求；法兰螺栓孔
应跨中布置；
3）管道对口处的平直度偏差为3/200=1.5％不符合要求；管道对口平直度允许偏差应
为1％。（删除）
