虹口区 2016~2017 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2016.12
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。

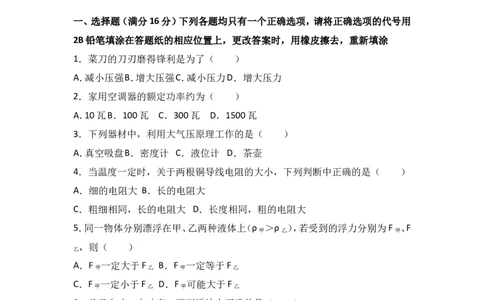

一、选择题（满分16分）下列各题均只有一个正确选项，请将正确选项的代号用
2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂
1．菜刀的刀刃磨得锋利是为了（ ）
A．减小压强B．增大压强C．减小压力D．增大压力
2．家用空调器的额定功率约为（ ）
A．10瓦B．100瓦 C．300瓦 D．1500瓦
3．下列器材中，利用大气压原理工作的是（ ）
A．真空吸盘B．密度计 C．液位计 D．茶壶
4．当温度一定时，关于两根铜导线电阻的大小，下列判断中正确的是（ ）
A．细的电阻大 B．长的电阻大
C．粗细相同，长的电阻大 D．长度相同，粗的电阻大
5．同一物体分别漂浮在甲、乙两种液体上（ρ ＞ρ ），若受到的浮力分别为F 、F
甲 乙 甲
，则（ ）
乙
A．F 一定大于F B．F 一定等于F
甲 乙 甲 乙
C．F 一定小于F D．F 可能大于F
甲 乙 甲 乙
6．关于电功、电功率，下列说法中正确的是（ ）
A．电流做功越多，电功率越大
B．电流做功越快，电功越大
C．用电器消耗电能越多，电功率越大
D．用电器消耗电能越多，电功越大
7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S 、S ，电流
1 2
表A 、A 的示数相同；断开电键S 、S ，两电流表示数仍相同．下列关于电阻R 、R
1 2 1 2 1 2和R 的大小关系正确的是（ ）
3
A．R ＞R ＞R B．R ＞R ＞R C．R ＞R ＞R D．R ＞R ＞R
1 2 3 3 1 2 3 2 1 2 1 3

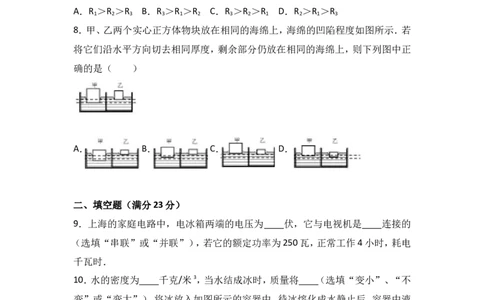

8．甲、乙两个实心正方体物块放在相同的海绵上，海绵的凹陷程度如图所示．若
将它们沿水平方向切去相同厚度，剩余部分仍放在相同的海绵上，则下列图中正
确的是（ ）
A． B． C． D．
二、填空题（满分23分）
9．上海的家庭电路中，电冰箱两端的电压为 伏，它与电视机是 连接的
（选填“串联”或“并联”），若它的额定功率为250瓦，正常工作4小时，耗电
千瓦时．
10．水的密度为 千克/米3，当水结成冰时，质量将 （选填“变小”、“不
变”或“变大”）．将冰放入如图所示的容器中，待冰熔化成水静止后，容器中液
面处于同一 ．11．某导体两端的电压为3伏时，通过该导体的电流为0.3安，10秒内通过该导体
横截面的电荷量为 库，导体的电阻为 欧．若该导体两端的电压改变为6
伏时，其电阻为 欧．
12．将一个铁球的一半浸入水中时，排开水的重力为0.8牛，此时铁球受到浮力的
大小为 牛；将它全部浸没时，受到浮力的大小为 牛，当它浸没在水中的
深度增大时，受到浮力的大小将 （选填“变小”、“不变”或“变大”）．
13．质量相同的甲、乙两个圆柱体，它们的高度相同，甲的底面积是乙的底面积的
3倍，则它们的密度之比为 ，竖直放置时对水平桌面的压强之比为 ；若将
它们浸没在水中，受到浮力较大的是 （选填“甲”或“乙”）．

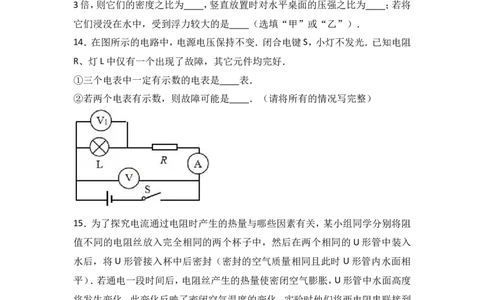

14．在图所示的电路中，电源电压保持不变．闭合电键S，小灯不发光．已知电阻
R、灯L中仅有一个出现了故障，其它元件均完好．
①三个电表中一定有示数的电表是 表．
②若两个电表有示数，则故障可能是 ．（请将所有的情况写完整）
15．为了探究电流通过电阻时产生的热量与哪些因素有关，某小组同学分别将阻
值不同的电阻丝放入完全相同的两个杯子中，然后在两个相同的U形管中装入
水后，将U形管接入杯中后密封（密封的空气质量相同且此时 U形管内水面相
平）．若通电一段时间后，电阻丝产生的热量使密闭空气膨胀，U形管中水面高度
将发生变化，此变化反映了密闭空气温度的变化．实验时他们将两电阻串联接到
电源两端，然后又将两电阻分别接到相同电源两端，通电相同的时间后实验现象

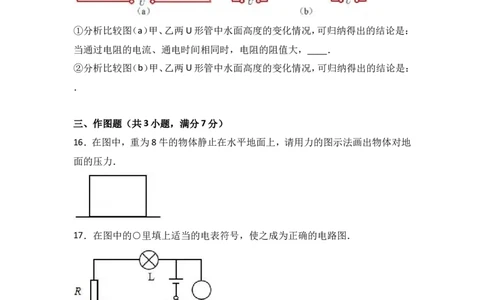

如图（a）、（b）所示①分析比较图（a）甲、乙两U形管中水面高度的变化情况，可归纳得出的结论是：
当通过电阻的电流、通电时间相同时，电阻的阻值大， ．
②分析比较图（b）甲、乙两U形管中水面高度的变化情况，可归纳得出的结论是：
．
三、作图题（共3小题，满分7分）
16．在图中，重为8牛的物体静止在水平地面上，请用力的图示法画出物体对地
面的压力．
17．在图中的○里填上适当的电表符号，使之成为正确的电路图．
18．在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后
要求：闭合电键S，向右端移动滑动变阻器的滑片P，电压表示数变小．四、计算题（满分26分）
19．质量为4.4千克，体积为2×10﹣3米3的物块，求它的密度ρ．
20．某导体两端的电压为12伏，10秒内通过它的电荷量为5库．求：
①通过该导体的电流I．
②电流所做的功W．
21．如图（a）所示，轻质薄壁圆柱形容器甲置于水平地面，容器高0.2米，内盛
0.15米深的水，水对容器底部压力为29.4牛．
①求水对容器底部的压强p ．
水
②求容器的底面积S ．
容
③现有底面积为0.5S 、高为h、密度为5×103千克/米3圆柱体乙，如图（b）所示，
容
将乙竖直放入容器甲中，若要使水对容器底部的压强p ′最大，求h的最小值．
水
22．在图所示的电路中，电源电压保持不变
R 的阻 电流表A的
2
值 示数
R 0.6安
0
R +10欧 0.4安
0
R +20欧
0
①若电阻R 的阻值为15欧，电流表示数为0.2安，求电阻R 两端的电压U 和电
1 1 1
阻R 消耗的电功率P ．
1 1
②若电阻R 的阻值未知，向右移动滑动变阻器R 的滑片P，每次移动时均使变阻
1 2器R 接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压 U
2
和R 为（R +20欧）时电流表A的示数．
2 0
五、实验题（满分18分）
23．在“用电流表测电流”的实验中，必须使电流从电流表的 接线柱流入
（ 选填“+”或“﹣”），所测电流不得超过它的 ．
如图所示的情景，是为了验证 原理，由图可知物体受到浮力的大小为 牛．
24．在“测定物质的密度”的实验中，用托盘天平测量物体的 时，物体应放
入 盘（选填“左”或“右”）．对比“探究物质质量与体积的关系”和“测
定物质的密度”两个实验，需要测量的物理量 ，多次实验的意义 ．（均选
填“相同”或“不同”）
25．小赵和小王讨论盛有液体的容器在放入物体前、后容器底部所受液体压强的
增加量△p 与哪些因素有关，他们的猜想不同．
液
①小赵猜想：△p 与放入圆柱体的质量m 、体积V 有关，于是他将不同的圆柱
液 物 物
体分别浸没在某种液体中，测得相应的△p ，并将数据记录在表一中．
液表一
实验序号 1 2 3 4 5
m （千克） 2.0 2.4 2.8 2.8 2.8
物
V （米3） 1.0×10﹣ 1.0×10﹣ 1.0×10﹣ 1.2×10﹣ 1.5×10﹣
物
3 3 3 3 3
△p （帕） 250 250 250 300 375
液
分析比较实验数据，可得：△p 与m ，△p 与V ．（均选填“有关”
液 物 液 物
或“无关”）
②小王对小赵的猜想提出质疑：△p 一定与圆柱体的体积有关吗？为了进行验
液
证，他选用不同物体，将物体部分浸入液体中，测得物体浸入液体的体积V 以及
浸
V 、△p ，并记录在表二中．
物 液
表二
实验序号 6 7 8 9 10
V （米3） 0.8×10﹣ 1.0×10﹣ 1.2×10﹣ 1.0×10﹣ 1.0×10﹣
物
3 3 3 3 3
V （米3） 0.2×10﹣ 0.4×10﹣ 0.6×10﹣ 0.5×10﹣ 0.6×10﹣
浸
3 3 3 3 3
△p （帕） 50 100 150 125 150
液
分析比较实验序号 ，可知小王的质疑是 的（选填“正确”或“错误”）；
分析比较实验序号7与9与10，可得：将一物体浸入同种液体中， ．
26．小华和小明做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整
数倍且保持不变）、一个待测电阻R、电流表、电压表、滑动变阻器两个（甲：
x
“20Ω 2A”，乙：“50Ω 2A”）、电键以及导线若干．小华首先选择一个变阻器进行
实验，他正确连接电路，使变阻器接入电路中的电阻最大，闭合电键时电表示数
如表一中实验序号1所示．小明用另一个变阻器实验，正确连接电路且使变阻器
接入电路中的电阻最大，闭合电键时电表示数如表二中实验序号1所示
表一：小华的实验记录
实验 电压表示数 电流表示数
序号 （伏） （安）
1 2.0 0.20
2
3表二：小明的实验记录
实验 电压表示数 电流表示数
序号 （伏） （安）
1 2.0 0.20
2
3
①若小华选择的变阻器为 ，他实验所用电源的电压为 ．
②实验中他们分别移动变阻器的滑片P到某一位置时，观察到电流表示数均如图
所示．他们继续移动滑片P，发现当电压表示数最大时，电流表指针在图的位置上
恰好都偏转了8格．请将他们的实验数据填写在表一、表二的实验序号2中．
③小华和小明都只测量了两组数据，不符合实验要求，两位同学讨论后找到了解
决问题的办法．请简要说明他们的解决办法，并通过计算求出R 的阻值 （计
x
算电阻时精确到0.1欧）．2017 年上海市虹口区中考物理一模试卷
参考答案与试题解析
一、选择题（满分16分）下列各题均只有一个正确选项，请将正确选项的代号用
2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂
1．菜刀的刀刃磨得锋利是为了（ ）
A．减小压强B．增大压强C．减小压力D．增大压力
【考点】增大压强的方法及其应用．
【分析】（1）增大压强的方法：在受力面积一定时，增大压力；在压力一定时，减小
受力面积．
（2）减小压强的方法：在受力面积一定时，减小压力；在压力一定时，增大受力面
积．
【解答】解：菜刀的刀刃磨得锋利，是在压力一定时，减小受力面积来增大压强，故
B正确，ACD错误．
故B．
2．家用空调器的额定功率约为（ ）
A．10瓦B．100瓦 C．300瓦 D．1500瓦
【考点】电功率．
【分析】根据我们对生活中常用用电器额定功率的了解去选择．
【解答】解：在我们日常生活中，空调器的额定功率一般为1500W以上，结合选项
可知D正确．
故选D．
3．下列器材中，利用大气压原理工作的是（ ）
A．真空吸盘B．密度计 C．液位计 D．茶壶
【考点】大气压的综合应用．
【分析】分别从真空吸盘、液位计、茶壶和密度计的工作原理分析，判断是否利用
大气压工作．【解答】解：A、首先用力将吸盘紧压在玻璃板上，将吸盘中的空气排出，松手后，
由于吸盘内的空气减少，内部气压小于外界大气压，外界大气压将吸盘紧压在玻
璃板上．利用了大气压原理，故A符合题意；
B、密度计是利用浮力的知识制作而成的，故B不符合题意；
C、液位计，它是利用连通器的知识制作的，故C不符合题意．
D、茶壶是利用连通器原理，故D不符合题意．
故选A．
4．当温度一定时，关于两根铜导线电阻的大小，下列判断中正确的是（ ）
A．细的电阻大 B．长的电阻大
C．粗细相同，长的电阻大 D．长度相同，粗的电阻大
【考点】影响电阻大小的因素．
【分析】导体电阻的大小由温度、材料、长度和横截面积三方面因素共同决定．所
以在比较两根导线电阻大小关系时，一定要在其他三个因素都相同的情况下，通
过比较其中的某一个因素，才能比较出两根电阻的大小关系，否则是很难比较出
来的．
【解答】解：A、只有在长度相同时，细铜线的电阻才会比粗铜线的电阻大，故A错
误；
B、只有在横截面积相同时，长的铜导线电阻才会比短的铜导线的电阻大，故B错
误；
C、两根铜导线，粗细相同时，导线越长，其电阻越大，故C正确；
D、两根铜导线，长度相同时，导线越粗，其电阻越小，故D错误．
故选C．
5．同一物体分别漂浮在甲、乙两种液体上（ρ ＞ρ ），若受到的浮力分别为F 、F
甲 乙 甲
，则（ ）
乙
A．F 一定大于F B．F 一定等于F
甲 乙 甲 乙
C．F 一定小于F D．F 可能大于F
甲 乙 甲 乙
【考点】物体的浮沉条件及其应用．
【分析】同一物体的重力不变，物体漂浮时受到的浮力和自身的重力相等，据此进行解答．
【解答】解：因同一物体的重力不变，且均漂浮在甲、乙两种液体上，
所以，物体在甲、乙两种液体上受到的浮力相等，即F 一定等于F ．
甲 乙
故选B．
6．关于电功、电功率，下列说法中正确的是（ ）
A．电流做功越多，电功率越大
B．电流做功越快，电功越大
C．用电器消耗电能越多，电功率越大
D．用电器消耗电能越多，电功越大
【考点】电功；电功率．
【分析】电功是用电器中电流所做的功，消耗多少电能就做多少功；
电功率是表示电流做功快慢的物理量，定义是1秒内电流做功的多少．
【解答】解：A、电功率是表示电流做功快慢的物理量，其大小与做功多少和做功时
间都有关系；故A错误；
B、电流做功越快，电功率越大，在不确定做功时间的情况下，做功快的用电器，电
流做功不一定多；故B错误；
C、用电器消耗电能越多，则电流做功越多，在做功时间不确定的情况下，电功率
不一定大；故C错误；
D、用电器消耗电能越多，则电流做功越多，也就是说电功越大；故D正确．
故选D．
7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S 、S ，电流
1 2
表A 、A 的示数相同；断开电键S 、S ，两电流表示数仍相同．下列关于电阻R 、R
1 2 1 2 1 2
和R 的大小关系正确的是（ ）
3A．R ＞R ＞R B．R ＞R ＞R C．R ＞R ＞R D．R ＞R ＞R
1 2 3 3 1 2 3 2 1 2 1 3
【考点】欧姆定律的应用．
【分析】（1）闭合电键S 、S 后，由（a）电路图可知，电路为R 的简单电路，电流表
1 2 1
A 测电路中的电流；由（b）电路图可知，R 与R 并联，电流表A 测干路电流；电流
1 2 3 2
表A 、A 的示数相同，且电源电压相等且保持不变，根据欧姆定律可知它们的电
1 2
阻关系，根据并联电路的电阻特点可知R 与R 、R 之间的关系；
3 1 2
（2）断开电键S 、S 后，由（a）电路图可知，R 与R 串联，电流表A 测电路中的电
1 2 1 2 1
流；由（b）电路图可知，电路为R 的简单电路，电流表A 测干路电流；再根据欧姆
3 2
定律可知它们的电阻关系，根据电阻的串联可知三电阻的关系，然后得出答案．
【解答】解：
（1）闭合电键S 、S 后，由（a）电路图可知，电路为R 的简单电路，电流表A 测电
1 2 1 1
路中的电流，
由（b）电路图可知，R 与R 并联，电流表A 测干路电流，
2 3 2
因电流表A 、A 的示数相同，且电源电压相等且保持不变，
1 2
由I= 的变形式R= 可知，图（a）中的总电阻等于图（b）中的总电阻，
因并联电路中电阻越并越小、小于任何一个分电阻，
所以，R ＞R ，R ＞R ，故ABD错误；
2 1 3 1
（2）断开电键S 、S 后，由（a）电路图可知，R 与R 串联，电流表A 测电路中的电
1 2 1 2 1
流，
由（b）电路图可知，电路为R 的简单电路，电流表A 测干路电流，
3 2
因两电流表示数仍相同，所以，I= 的变形式R= 可知，图（a）中的总电阻等于图（b）中的总电阻，
因串联电路中总电阻等于各分电阻之和，
所以，R =R +R ，即R ＞R ，
3 1 2 3 2
综上可知，R ＞R ＞R ，故C正确．
3 2 1
故选C．
8．甲、乙两个实心正方体物块放在相同的海绵上，海绵的凹陷程度如图所示．若
将它们沿水平方向切去相同厚度，剩余部分仍放在相同的海绵上，则下列图中正
确的是（ ）
A． B． C． D．
【考点】压强．
【分析】正方体沿水平方向切去一部分后，正方体重力减小，对海绵压力减小，受
力面积不变，由此可知剩余部分对海绵压力的变化、压强的变化．根据海绵的凹
陷程度分析判断．
【解答】解：
海绵的凹陷程度反应了正方体对海绵压强的大小，若将它们沿水平方向切去相同
厚度，剩余部分仍放在相同的海绵上，压力变小，受力面积不变，由p= 可知，甲、
乙对海绵的压强都减小，所以海绵的凹陷程度应减小．
A、由图知，甲使海绵凹陷的更深，故A错误；
B、由图知，甲和乙使海绵的凹陷都变小，故B正确；
C、由图知，甲使海绵凹陷程度变小，乙使海绵的凹陷程度不变，故C错误；
D、由图知，甲使海绵凹陷程度变小，乙使海绵的凹陷程度增大，故D错误．故选B．
二、填空题（满分23分）
9．上海的家庭电路中，电冰箱两端的电压为 22 0 伏，它与电视机是 并 连
接的（选填“串联”或“并联”），若它的额定功率为250瓦，正常工作4小时，
耗电 1 千瓦时．
【考点】家庭电路的连接；家庭电路工作电压、零线火线的辨别方法；电功的计算．
【分析】知道家庭电路的电压是220V．家庭电路中各用电器是并联的．
已知其额定功率和正常工作4小时，根据P= 可求得消耗电能．
【解答】解：我国家庭电路中的电压是220V，所以电视机正常工作的电压为220V．
它与家中其它用电器是并联的．
已知P=250W=0.25kW，t=4h，
P= 可得，耗电W=Pt=0.25kW×4h=1kW•h，
故答案为：220；并；1．
10．水的密度为 1 × 1 0 3 千克/米3，当水结成冰时，质量将 不变 （选填“变
小”、“不变”或“变大”）．将冰放入如图所示的容器中，待冰熔化成水静止后
容器中液面处于同一 水平面 ．
【考点】密度公式的应用；连通器原理．
【分析】（1）单位体积的某种物质的质量叫这种物质的密度，水的密度要牢记；要
知道一杯水全部结成冰，质量的变化，必须对质量物理量有清醒的认识；
（2）根据连通器的定义和特点可以解答此题．【解答】解：水的密度是水的密度是1×103kg/m3，它表示的意思是每立方米水的
质量是1000千克；
质量是物体的一种属性，由物体所含物质的多少决定，不随物体的位置、状态、形
状的变化而变化，所以水结冰后质量不变；
上端开口，底部连通的容器叫连通器．如果连通器中只有一种液体，在液体不流
动时，各容器中液面高度总是相同的．将冰放入如图所示的容器中，待冰熔化成
水静止后，容器中液面处于同一水平面．
故答案为：1×103；不变；水平面．
11．某导体两端的电压为3伏时，通过该导体的电流为0.3安，10秒内通过该导体
横截面的电荷量为 3 库，导体的电阻为 1 0 欧．若该导体两端的电压改变
为6伏时，其电阻为 1 0 欧．
【考点】欧姆定律的应用；电量及其计算．
【分析】根据公式Q=It可计算通过导体的电荷量；利用欧姆定律的变形公式可求
出导体的电阻；再根据电阻不变，可判断导体两端电压改变时电阻的大小．
【解答】解：通过该导体的电流为0.3安，10秒内通过该导体横截面的电荷量为：
Q=It=0.3A×10s=3C；
由欧姆定律I= 得导体的电阻：
R= = =10Ω；
因为电阻是导体本身的一种属性，其大小与电压和电流无关，
所以若该导体两端的电压改变为6伏时，其电阻仍为10Ω．
故答案为：3；10；10．
12．将一个铁球的一半浸入水中时，排开水的重力为0.8牛，此时铁球受到浮力的
大小为 0. 8 牛；将它全部浸没时，受到浮力的大小为 1. 6 牛，当它浸没在水
中的深度增大时，受到浮力的大小将 不变 （选填“变小”、“不变”或“变
大”）．【考点】阿基米德原理．
【分析】（1）知道铁球的一半浸入水中时排开水的重力，根据阿基米德原理求出
此时铁球受到水的浮力；
（2）将铁球全部浸没在水中，排开水的体积变为原来的2倍，利用阿基米德原理
求出完全浸没时受到的水的浮力；
（3）当它在水中下沉时，排开水的体积不变，利用阿基米德原理判断受到水的浮
力大小变化．
【解答】解：当铁球的一半浸入水中时，由阿基米德原理可知受到的浮力：
F =G =0.8N；
浮 排
当铁球全部浸没在水中时，V ′=2V ，则受到的浮力：
排 排
F ′=ρ gV ′=ρ g2V =2F =2×0.8N=1.6N；
浮 水 排 水 排 浮
当它浸没在水中的深度增大时，排开水的体积不变，铁球受到水的浮力不变．
故答案为：0.8；1.6；不变．
13．质量相同的甲、乙两个圆柱体，它们的高度相同，甲的底面积是乙的底面积的
3倍，则它们的密度之比为 3 ： 1 ，竖直放置时对水平桌面的压强之比为 1 ： 3
；若将它们浸没在水中，受到浮力较大的是 甲 （选填“甲”或“乙”）．
【考点】密度公式的应用；压强的大小及其计算；阿基米德原理．
【分析】已知质量相同，高度相同，甲的底面积是乙的底面积的3倍，可得体积之
比，由密度公式可得密度之比；质量相同说明重力相同，也就是对桌面压力相同，
对桌面的压强之比就看接触面积之比；它们浸没在水中，受到浮力由阿基米德原
理分析可得．
【解答】解：已知m =m ，h =h ，S =3S ，
甲 乙 甲 乙 甲 乙
由圆柱体的体积公式，V=Sh可得，V =S h ，V =S h ，
甲 甲 甲 乙 乙 乙
由ρ= 可得， = = = = =3：1；
竖直放置时对水平桌面的压强之比，= = = = = =1：3；
若将它们浸没在水中受到浮力，由阿基米德原理，已知浸没在水中排开液体的密
度相同，甲、乙两个圆柱体，它们的高度相同，甲的底面积是乙的底面积的3倍，
即甲的体积大于乙的体积，由F =ρ gV 可知，受到浮力较大的是甲．
浮 液 排
故答案为：3：1；1：3；甲．
14．在图所示的电路中，电源电压保持不变．闭合电键S，小灯不发光．已知电阻
R、灯L中仅有一个出现了故障，其它元件均完好．
①三个电表中一定有示数的电表是 V 表．
②若两个电表有示数，则故障可能是 L 短路 ．（请将所有的情况写完整）
【考点】电流表、电压表在判断电路故障中的应用．
【分析】首先分析电路的连接方式．灯L和电阻R串联，电压表V 测L两端的电压
1
V测总电压，电流表测电路中的电流．然后根据现象进行分析．
【解答】解：①由图可知：灯L和电阻R串联，电压表V 测L两端的电压，电流表测
1
电路中的电流，V测总电压，故开关闭合后，电压表V的示数等于电源电压；
②电压表V始终有示数，若电流表有示数，电压表V 无示数，则故障是L短路；若
1
电流表无示数，电路为断路，故电压表V 也无示数，不合题意．
1
故答案为：①V；②L短路．
15．为了探究电流通过电阻时产生的热量与哪些因素有关，某小组同学分别将阻
值不同的电阻丝放入完全相同的两个杯子中，然后在两个相同的U形管中装入水后，将U形管接入杯中后密封（密封的空气质量相同且此时 U形管内水面相
平）．若通电一段时间后，电阻丝产生的热量使密闭空气膨胀，U形管中水面高度
将发生变化，此变化反映了密闭空气温度的变化．实验时他们将两电阻串联接到
电源两端，然后又将两电阻分别接到相同电源两端，通电相同的时间后实验现象
如图（a）、（b）所示
①分析比较图（a）甲、乙两U形管中水面高度的变化情况，可归纳得出的结论是：
当通过电阻的电流、通电时间相同时，电阻的阻值大， 产生的热量越多 ．
②分析比较图（b）甲、乙两U形管中水面高度的变化情况，可归纳得出的结论是：
当电压、通电时间相同时，电阻的阻值越小，产生的热量越多 ．
【考点】焦耳定律．
【分析】（1）观察甲、乙两U形管中水面高度的变化情况，判定出热量的多少，然
后得出结论；
（2）判定电路的连接情况，根据因素的不同和水面高度的变化得出结论．
【解答】解：（1）由图可知：甲乙是串联在电路；甲中水面的高度差小于乙中的水面
的高度差，说明乙中的电阻产生的热量多，乙的电阻大于甲的电阻，故结论为：当
通过电阻的电流、通电时间相同时，电阻的阻值大，产生的热量越多；
（2）由图可知，两电阻并联，电压相等，甲中水面的高度差大于乙中的水面的高度
差，说明甲中的电阻产生的热量多，甲的电阻小于乙的电阻，通过甲的电流大于
通过乙的电流，故结论为：当电压、通电时间相同时，电阻的阻值越小，产生的热
量越多．
故答案为：（1）产生的热量越多；（2）当电压、通电时间相同时，电阻的阻值越小，
产生的热量越多．三、作图题（共3小题，满分7分）
16．在图中，重为8牛的物体静止在水平地面上，请用力的图示法画出物体对地
面的压力．
【考点】压力及重力与压力的区别．
【分析】画力的图示要先分析力的大小，方向和作用点，再确定标度，按照力的图
示要求画出这个力．
【解答】解：物体放在水平地面上，压力的大小与物体的重力大小相等，F=G=8N，
方向垂直于地面向下，作用点在地面，设定标度为4N，压力的图示如图：
17．在图中的○里填上适当的电表符号，使之成为正确的电路图．
【考点】电路图及元件符号．
【分析】电流表在电路中相当于导线，而电压表相当于开路，据此选择合适的仪表．
【解答】解：读图可知，右侧圈与电源并联，所以一定是电压表；下面的圈串联在电
路中，所以一定是电流表．如图所示：18．在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后
要求：闭合电键S，向右端移动滑动变阻器的滑片P，电压表示数变小．
【考点】实物的电路连接．
【分析】电压表与被测电路并联，由图电压表一端已经与灯泡一端相连，所以电压
表可测灯泡两端电压，可将此电路连成灯泡与滑动变阻器串联，根据串联电路的
分压原理确定滑片的接线柱情况．
【解答】解：
由图将滑动变阻器与灯泡串联，电压表与灯泡并联，根据串联电路的分压原理可
知，滑片右移电压表示数变小，应使滑动变阻器连入阻值变大，故应将其左下接
线柱接入电路，如图所示：
．
四、计算题（满分26分）19．质量为4.4千克，体积为2×10﹣3米3的物块，求它的密度ρ．
【考点】密度的计算．
【分析】知道物体的质量和体积，根据ρ= 求出物体的密度．
【解答】解：物体的密度：
ρ= = =2.2×103kg/m3．
答：物体的密度为2.2×103kg/m3．
20．某导体两端的电压为12伏，10秒内通过它的电荷量为5库．求：
①通过该导体的电流I．
②电流所做的功W．
【考点】电量及其计算；电功的计算．
【分析】①知道10秒内通过该导体横截面的电荷量，根据I= 求出通过该导体的
电流；
②根据W=UIt=UQ求出电流通过该导体所做的功．
【解答】解：
①通过该导体的电流：
I= = =0.5A；
②电流通过该导体所做的功：
W=UIt=UQ=12V×5C=60J．
答：①通过该导体的电流为0.5A；
②电流所做的功为60J．
21．如图（a）所示，轻质薄壁圆柱形容器甲置于水平地面，容器高0.2米，内盛
0.15米深的水，水对容器底部压力为29.4牛．
①求水对容器底部的压强p ．
水②求容器的底面积S ．
容
③现有底面积为0.5S 、高为h、密度为5×103千克/米3圆柱体乙，如图（b）所示，
容
将乙竖直放入容器甲中，若要使水对容器底部的压强p ′最大，求h的最小值．
水
【考点】压强的大小及其计算；液体的压强的计算．
【分析】①知道甲容器中水的深度，根据p=ρgh求出水对容器底部的压强；
②知道水对容器底部压力，根据p= 求出求容器的底面积；
③圆柱体乙的密度大于水的密度，将乙竖直放入容器甲中后，乙的底部和容器的
底部接触，当水的深度和容器的高度恰好相等时，水对容器底部的压强最大，圆
柱体的高度最小，容器的容积减去水的体积即为乙的体积，再根据V=Sh求出h的
最小值．
【解答】解：①水对容器底部的压强：
p =ρ gh =1.0×103kg/m3×9.8N/kg×0.15m=1470Pa；
水 水 水
②由p= 可得，容器的底面积：
S = = =0.02m2；
容
③因圆柱体乙的密度大于水的密度，
所以，将乙竖直放入容器甲中后，乙的底部和容器的底部接触，
当水的深度和容器的高度恰好相等时，水对容器底部的压强最大，圆柱体的高度
最小，
则此时乙的体积：
V =S △h=0.02m2×（0.2m﹣0.15m）=1×10﹣3m3，
乙 容h的最小值：
h= = = =0.1m．
答：①水对容器底部的压强为1470Pa；
②容器的底面积为0.02m2；
③若要使水对容器底部的压强p ′最大，则h的最小值为0.1m．
水
22．在图所示的电路中，电源电压保持不变
R 的阻 电流表A的
2
值 示数
R 0.6安
0
R +10欧 0.4安
0
R +20欧
0
①若电阻R 的阻值为15欧，电流表示数为0.2安，求电阻R 两端的电压U 和电
1 1 1
阻R 消耗的电功率P ．
1 1
②若电阻R 的阻值未知，向右移动滑动变阻器R 的滑片P，每次移动时均使变阻
1 2
器R 接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压 U
2
和R 为（R +20欧）时电流表A的示数．
2 0
【考点】欧姆定律的应用；电功率的计算．
【分析】①根据公式U=IR和P=UI计算电压和电功率；
②根据电压相等，写出关系式，求出电压，根据电压和电阻求出电流．
【解答】解：①电阻R 两端的电压U =I R =0.2A×15Ω=3V；电阻R 消耗的电功率
1 1 1 1 1
P =UI =3V×0.2A=0.6W；
1 1
②当R 接入电路中时，则：U=0.6A×R ；
0 0当R +10欧接入电路时，则：U=0.4A×（R +10Ω）；
0 0
联立两式解得R =20Ω，U=12V；
0
当R +20欧接入电路时，I'= = =0.3A．
0
答：①若电阻R 的阻值为15欧，电流表示数为0.2安，求电阻R 两端的电压U 为
1 1 1
3V；电阻R 消耗的电功率P 为0.6W；
1 1
②电源电压U为12V和R 为（R +20欧）时电流表A的示数为0.3A．
2 0
五、实验题（满分18分）
23．在“用电流表测电流”的实验中，必须使电流从电流表的 + 接线柱流入（
选填“+”或“﹣”），所测电流不得超过它的 量程 ．
如图所示的情景，是为了验证 阿基米德 原理，由图可知物体受到浮力的大小
为 0. 4 牛．
【考点】浮力大小的计算；电流表的连接．
【分析】（1）电流表要与用电器串联，并且使电流正进负出，所测电流不能超过它
的量程；
（2）根据图中的实验情景可判断其可以验证的原理，根据两次弹簧测力计的读数，
可计算浮力的大小．
【解答】解：（1）在“用电流表测电流”的实验中，必须使电流从电流表的正接线
柱流入，负接线柱流出，所测电流不得超过它的量程．（2）如图所示的情景，可利用称重法求出浮力，再利用排水法求出排开水的重力，
据此可验证阿基米德原理；
由图可知，弹簧测力计的分度值为0.1N，两次的示数分别为1.9N和1.5N，则物体
受到浮力的大小为：1.9N﹣1.5N=0.4N．
故答案为：+；量程；阿基米德；0.4．
24．在“测定物质的密度”的实验中，用托盘天平测量物体的 质量 时，物体
应放入 左 盘（选填“左”或“右”）．对比“探究物质质量与体积的关系”
和“测定物质的密度”两个实验，需要测量的物理量 相同 ，多次实验的意义
不相同 ．（均选填“相同”或“不同”）
【考点】质量的测量与天平．
【分析】（1）在探究物质的质量与体积的关系的实验中，需要测量质量和体积，需
要的测量工具是天平和量筒；天平在使用前要先调节平衡（放在水平台上、通过
调节平衡螺母使横梁平衡）；称量时要遵循左物右码的规则；
（2）“探究物质的质量与体积的关系”和“测定物质的密度”两个实验，都需要
在实验中测量物体的质量和体积，即测量的物理量相同，但前一实验是为了通过
分析得出质量与体积之间的变化关系，而后一实验则是要获得具体的密度大小，
因此，实验目的不同．
【解答】解：
（1）在探究物质的质量与体积的关系的实验中，用天平测物体的质量；使用天平
前，调节平衡螺母使横梁平衡；天平测量时，左盘放物体、右盘放砝码；
（2）“探究物质的质量与体积的关系”实验中，需要测量的量是物体的质量与体
积，实验的目的是通过对质量与体积的测量找出二者之间的定性的关系；
“测定物质的密度”实验中，需要测量的量也是物体的质量与体积，实验的目的
是通过对质量与体积的测量，最终计算密度的大小．因此，两实验相比，其实验目
的不同，但测量的物理量相同．
故答案为：质量；左；相同；不相同．
25．小赵和小王讨论盛有液体的容器在放入物体前、后容器底部所受液体压强的
增加量△p 与哪些因素有关，他们的猜想不同．
液①小赵猜想：△p 与放入圆柱体的质量m 、体积V 有关，于是他将不同的圆柱
液 物 物
体分别浸没在某种液体中，测得相应的△p ，并将数据记录在表一中．
液
表一
实验序号 1 2 3 4 5
m （千克） 2.0 2.4 2.8 2.8 2.8
物
V （米3） 1.0×10﹣ 1.0×10﹣ 1.0×10﹣ 1.2×10﹣ 1.5×10﹣
物
3 3 3 3 3
△p （帕） 250 250 250 300 375
液
分析比较实验数据，可得：△p 与m 无关 ，△p 与V 有关 ．（均选填
液 物 液 物
“有关”或“无关”）
②小王对小赵的猜想提出质疑：△p 一定与圆柱体的体积有关吗？为了进行验
液
证，他选用不同物体，将物体部分浸入液体中，测得物体浸入液体的体积V 以及
浸
V 、△p ，并记录在表二中．
物 液
表二
实验序号 6 7 8 9 10
V （米3） 0.8×10﹣ 1.0×10﹣ 1.2×10﹣ 1.0×10﹣ 1.0×10﹣
物
3 3 3 3 3
V （米3） 0.2×10﹣ 0.4×10﹣ 0.6×10﹣ 0.5×10﹣ 0.6×10﹣
浸
3 3 3 3 3
△p （帕） 50 100 150 125 150
液
分析比较实验序号 7 、 9 、 1 0 ，可知小王的质疑是 正确 的（选填“正确”或
“错误”）；分析比较实验序号7与9与10，可得：将一物体浸入同种液体中，
浸入液体的体积越大， △ p 的增加量越大 ．
液
【考点】探究液体压强的特点实验．
【分析】本实验的探究目的是盛有液体的容器在放入物体前、后容器底部所受液
体压强的增加量△p 与哪些因素有关．
液
【解答】解：①分析比较表一中△p 和相关条件，可以看出123三次放入容器中的
液
物体的质量不同，但△p 的增加量均为250Pa不变，因此可得：△p 与质量m无
液 液
关；
由456知三次放入容器中的物体的体积不同，△p 的增加量不同，因此可得：△p
液
与体积V有关；
液
②分析实验7、9、10知三次放入容器中的物体的体积相同，但△p 的增加量不同
液因此可得：△p 与体积V有关；故小王的质疑正确；
液
分析比较实验序号7与9与10，可得：将一物体浸入同种液体中，浸入液体的体
积越大，△p 的增加量越大．
液
故答案为：①无关；有关；②7、9、10；正确；浸入液体的体积越大，△p 的增加量
液
越大．
26．小华和小明做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整
数倍且保持不变）、一个待测电阻R、电流表、电压表、滑动变阻器两个（甲：
x
“20Ω 2A”，乙：“50Ω 2A”）、电键以及导线若干．小华首先选择一个变阻器进行
实验，他正确连接电路，使变阻器接入电路中的电阻最大，闭合电键时电表示数
如表一中实验序号1所示．小明用另一个变阻器实验，正确连接电路且使变阻器
接入电路中的电阻最大，闭合电键时电表示数如表二中实验序号1所示
表一：小华的实验记录
实验 电压表示数 电流表示数
序号 （伏） （安）
1 2.0 0.20
2
3
表二：小明的实验记录
实验 电压表示数 电流表示数
序号 （伏） （安）
1 2.0 0.20
2
3
①若小华选择的变阻器为 甲（乙） ，他实验所用电源的电压为 6V （ 12V ） ．
②实验中他们分别移动变阻器的滑片P到某一位置时，观察到电流表示数均如图
所示．他们继续移动滑片P，发现当电压表示数最大时，电流表指针在图的位置上
恰好都偏转了8格．请将他们的实验数据填写在表一、表二的实验序号2中．
③小华和小明都只测量了两组数据，不符合实验要求，两位同学讨论后找到了解
决问题的办法．请简要说明他们的解决办法，并通过计算求出 R 的阻值 10.2Ω
x（计算电阻时精确到0.1欧）．
【考点】伏安法测电阻的探究实验；串联电路的电压规律；欧姆定律的应用．
【分析】①因电路连接正确，所以电压表并联在待测电阻的两端，分小华选用甲或
乙变阻器分2种情况讨论：根据欧姆定律求出变阻器连入电路中阻值最大的电压
根据串联电路电压的特点求电源电压；
②根据电流表可能选用的量程，正确电流表的示数；
根据电压表达到最大值，由欧姆定律判断此时的电流最大，结合变阻器允许通过
的最大电流，从而确定图中电流表的示数；
由欧姆定律，根据两电流表示数之比确定两电流表的量程，根据电流表指针在图
的位置上恰好都偏转了8格
确定两电流表的最终示数大小；
③根据欧姆定律求出3次测量的电阻的大小，为提高测量的准确程度，减小误差
取3次测量的平均值作为最终的测量结果．
【解答】解：①他正确连接电路，使变阻器接入电路中的电阻最大，电压表并联在
待测电阻的两端；由表中数据知，
U =2V，I =0.2A；
1 1
若小华选择的变阻器规格为20Ω 2A，则根据欧姆定律，变阻器的电压U =I R
滑 1 滑
=0.2A×20Ω=4V，
根据串联电路电压的规律，电源电压U=U +U =4V+2V=6V；
滑 1
若小华所用的变阻器的规格为50Ω 2A，变阻器电压为U =I R =0.2A×50Ω=10V，
滑 1 滑
根据串联电路电压的规律，小华用的电源电压U=10V+2V=12V；
②实验中他们分别移动变阻器的滑片P到某一位置时，观察到电流表示数均如图
所示，
图中电流表若选用小量程，分度值0.02A，电流表示数I=0.4A；
若电流表选用大量程，分度值为0.1A，示数为2A；他们继续移动滑片P，发现当电压表示数最大时，即电压表示达到电源电压，分别
为U =6V、U =12V；
2 3
根据欧姆定律，通过待测电阻的电流都比原来的电流要增大，因变阻器允许通过
的最大电流为2A，
所以根据图中电流表指针读数时，两电流表的示数只能都为0.4A，
因又电压表示数分别为U =6V、U =12V；根据欧姆定律，通过待测电阻的电流之比
2 3
约为1：2，
所以电压表示数为6V的电路中，电流表只能选用小量程（分度值为0.02A），
而电压表示数为12V的电路中，电流表只能选用大量程（分度值为0.1A），
因电流表指针在图示的位置上恰好都偏转了8格，示数都增大了8格，
即电流表的示数分别分I =0.4A+8×0.02A=0.56A；
2
I =0.4A+8×0.1A=1.2A；
3
将数据填入表中：
表一：小华的实验记录
实验 电压表示数 电流表示数
序号 （伏） （安）
1 2.0 0.20
2 6.0 0.56
3
表二：小明的实验记录
实验 电压表示数 电流表示数
序号 （伏） （安）
1 2.0 0.20
2 12.0 1.20
3
③根据他们测量的三组数据，由欧姆定律，待测电阻分别为：
R = =10.0Ω；
1R = =10.7Ω；
2
R = =10.0Ω，
3
取三次测量的平均值作为测量结果，R= =
=10.2Ω．
故答案为：①甲（乙）；6V（12V）；
②如上表所示；
③根据他们测量的三组数据，2V、0.2A；6V、0.56A；12V、1.2A，由欧姆定律，分别求
出待测电阻的大小，取三次测量的平均值作为测量结果；
10.2Ω．2017年1月29日
