2025环球网校一级建造师《通信与广电工程管理与实务》精讲班
第11讲
第1篇通信与广电工程技术
第2章通信与广电工程施工技术
2.2传输系统及核心网的测试
章节目录 2024 2023 2022 2021 2020 2019
基于时分复用技术的传输系统测试 1 1 1 4
基于波分复用技术的传输系统测试 4 5 5 1 6
核心网设备的测试 10 1 3
2.2.1基于时分复用技术的传输系统测试
传输系统测试包括传输设备（网元级）的性能测试和传输系统（系统级）的性能测试。

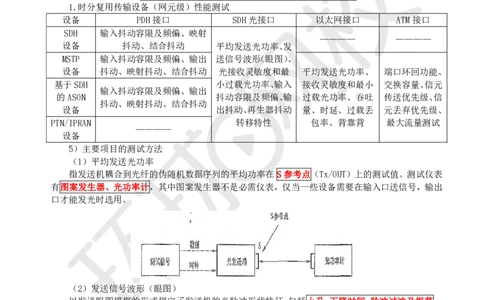

1.时分复用传输设备（网元级）性能测试
设备 PDH接口 SDH光接口 以太网接口 ATM接口
SDH 输入抖动容限及频偏、映射
———— ————
设备 抖动、结合抖动 平均发送光功率、发
MSTP 输入抖动容限及频偏、输出 送信号波形（眼图）、
设备 抖动、映射抖动、结合抖动 光接收灵敏度和最 平均发送光功率、 端口环回功能、
基于SDH 小过载光功率、输入 接收灵敏度和最小 交换容量、信元
输入抖动容限及频偏、输出
的ASON 抖动容限及频偏、输 过载光功率、吞吐 传送优先级、信
抖动、映射抖动、结合抖动
设备 出抖动、再生器抖动 量、时延、过载丢 元丢弃优先级、
PTN/IPRAN 转移特性 包率、背靠背 最大流量测试
————
设备
5）主要项目的测试方法
（1）平均发送光功率
指发送机耦合到光纤的伪随机数据序列的平均功率在 S参考点（Tx/OUT）上的测试值。测试仪表
有图案发生器、光功率计，其中图案发生器不是必需仪表，仅当一些设备需要在输入口送信号，输出
口才能发光时选用。
（2）发送信号波形（眼图）
以发送眼图模框的形式规定了发送机的光脉冲形状特征，包括上升、下降时间，脉冲过冲及振荡。
测试仪表主要有通信信号分析仪（高速示波器）
（3）光接收机灵敏度和最小过载光功率【2018.一.4】【2022-12】
指输入信号在输入信号处在待测设备工作波长段（如：1310nm、1550nm）区，误码率达到 10-12
时设备输入端口处的平均接收光功率的最小值和最大值。
扫码关注更多内容
第 1 页 共 7 页学员专用 请勿外泄

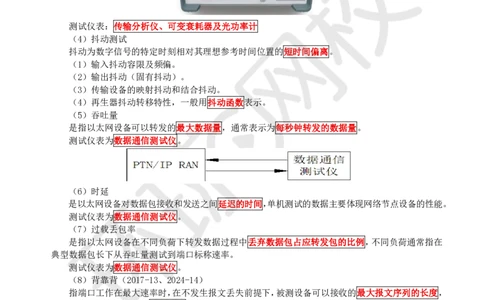

测试仪表：传输分析仪、可变衰耗器及光功率计
（4）抖动测试
抖动为数字信号的特定时刻相对其理想参考时间位置的短时间偏离。
（1）输入抖动容限及频偏。
（2）输出抖动（固有抖动）。
（3）传输设备的映射抖动和结合抖动。
（4）再生器抖动转移特性，一般用抖动函数表示。
（5）吞吐量
是指以太网设备可以转发的最大数据量，通常表示为每秒钟转发的数据量。
测试仪表为数据通信测试仪。
（6）时延
是以太网设备对数据包接收和发送之间延迟的时间，单机测试的数据主要体现网络节点设备的性能。
测试仪表为数据通信测试仪。
（7）过载丢包率
是指以太网设备在不同负荷下转发数据过程中丢弃数据包占应转发包的比例，不同负荷通常指在
典型数据包长下从吞吐量测试到端口标称速率。
测试仪表为数据通信测试仪。
（8）背靠背（2017-13、2024-14）
指端口工作在最大速率时，在不发生报文丢失前提下，被测设备可以接收的最大报文序列的长度，
反映设备对于突发报文的容纳能力
测试仪表为数据通信测试仪。
测试项目 仪表
平均发送光功率 图案发生器（非必须）、光功率计
发送信号波形 通信信号分析仪
接收灵敏度和最小过载光功率 传输分析仪、可变衰耗器及光功率计
抖动性能 含抖动模块的传输分析仪
吞吐量
时延
数据通信测试仪
过载丢包率
背靠背
扫码关注更多内容
第 2 页 共 7 页学员专用 请勿外泄
2.时分复用传输系统（系统级）性能测试
主要包括系统性能指标测试和系统功能验证两部分。主要测试项目如下：（2023案例四）
（1）光线路接收光功率（2）系统输出抖动测试
（3）系统误码测试（4）以太网链路测试
（5）ATM链路测试（6）系统保护倒换测试
（7）设备冗余保护功能验证（8）交叉连接设备功能验证
（9）ASON控制平面系统性能测试和功能检查。
（10）网管功能验证
（1）光线路接收光功率
传输系统线路侧接收实际光功率应介于光接收机灵敏度和最小过载光功率之间，并宜有一定的冗
余。一般在接收端ODF侧测试
（3）系统误码测试
主要测试仪表有传输分析仪、数据通信测试仪
（4）以太网链路测试
主要包括链路时延和长期丢包率测试
使用仪表为数据通信测试仪
（5）ATM链路测试
包括信元丢失率和信元差错率测试。、
（6）系统保护倒换测试
①SDH、MSTP系统复用段和通道保护倒换业务中断时间测试，如光纤长度少于1200km,则倒换时
间应小于 50ms,测试仪表为传输分析仪。
②PTN/IPRAN系统的1+1和1:1保护倒换测试，倒换时间小于 50ms,测试仪表为数据通信测试仪
2.2.2基于波分复用技术的传输系统测试
1.波分复用设备（WDM）测试（2019.26）（2020、10）
1 ）波长转换器（OTU）测试（口诀：平发抖小灵中转抑20）
（1）平均发送光功率
扫码关注更多内容
第 3 页 共 7 页学员专用 请勿外泄
（2）发送信号波形（眼图）
（3）光接收机灵敏度和最小过载光功率
（4）输入抖动容限
（5）抖动转移特性
（6）OTU中心频率与偏离：是指在参考点Sn，发射机发出的光信号的实际中心频率，该值应当
符合设计规定。设备工作的实际中心频率与标称值的偏差称为中心频率偏离，一般该值不应超出系统
选用信道间隔的±10%。
测试仪表为多波长计或光谱分析仪
（7）最小边模抑制比：指在最坏的发射条件时，全调制下主纵模的平均光功率与最显著边模的
光功率之比。仪表为光谱分析仪

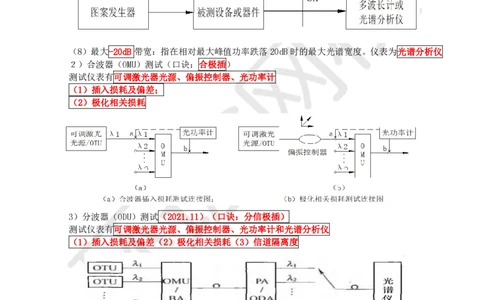

（8）最大-20dB 带宽：指在相对最大峰值功率跌落20dB时的最大光谱宽度。仪表为光谱分析仪
２）合波器（OMU）测试（口诀：合极插）
测试仪表有可调激光器光源、偏振控制器、光功率计
（1）插入损耗及偏差；
（2）极化相关损耗
3）分波器（ODU）测试（2021.11）（口诀：分信极插）
测试仪表有可调激光器光源、偏振控制器、光功率计和光谱分析仪
（1）插入损耗及偏差（2）极化相关损耗（3）信道隔离度
4）光纤放大器（OA）测试（2020、11）（口诀：出入躁）
测试仪表有光谱分析仪和光功率计
（1）输入光功率范围：实测范围应大于指标标称范围。
（2）输出光功率范围：实测范围应小于指标标称范围。
（3）噪声系数：是指光信号在进行放大的过程中,由于放大器的自发辐射（ASE）等原因引起的
光信噪比的劣化值，用 dB 度量
噪声系数＝输入光信号的信噪比－输出光信号的信噪比
扫码关注更多内容
第 4 页 共 7 页学员专用 请勿外泄
5）光监测信道（OSC）测试（2022年案例一）
DWDM系统在正常的业务信道之外增加一个波长信道专用于对系统的管理，这个信道就是光监控
信道（OSC）。监控通路采用信号翻转码 CMI为线路码型
（1）光监测信道光功率：测试仪表为光功率计
（2）光监测信道工作波长及偏差：测试仪表为多波长计或光谱仪。
6）可重构光分插复用器（ROADM）功能测试
口诀：上下方向选择间隔映射复用
测试项目 测试仪表
①方向数 SDH/OTN／数据网络分析仪
②上下波数量
③ 波长选择开关（WSS）工作波长范围 宽谱光源、光谱分析仪
④ WSS通道间隔
⑤ 客户信号映射测试
SDH 传输分析仪、 数据分析仪或OTN分析仪
⑥ ODUk复用功能
①方向数：ROADM设备的方向数是指ROADM单机支持的 MPI线路数量。
②上下波数量：
➢ 对于两个方向的ROADM,从每个方向的m个波长中可以自由选择n个波长上下（n≤m）；
➢ 对于多个方向的ROADM,可以从多个（如k个）方向（每个方向m个波长）中自由选择n个波
长上下（n≤m×k）。
2.波分复用系统测试（2023年案例四）
系统首先需进行信道的信噪比优化，所以首先需进行信噪比测试（2023单14）。
（1）DWDM波分复用系统主要测试项目：MPI-Rm/Rm点总输入光功率、MPI-Rm/Rm点每通道光信
噪比、系统中心波长及偏差、系统输出抖动、系统误码测试、网管功能验证。
（3）各测试项目常用测试方法
①MPI-Rm点总输入光功率光功率计
扫码关注更多内容
第 5 页 共 7 页学员专用 请勿外泄
②MPI-Rm/Rm光信噪比测试光谱分析仪
信号光功率与ASE噪声功率的比值，其中ASE噪声功率的参考带宽一般选择为 0.1nm。
对于10Gbit/s及以下速率NRZ信号，工程测试可用光谱仪自动扫描接收端的检测口在线测试。
对于100Gb/s系统，传统的OSNR测试方法不适用，建议采用积分法测试。
③波分复用系统中心波长及偏差。光谱分析仪，髙精度测试时，使用多波长计代替光谱分析仪
④系统输出抖动测试。
⑤DWDM波分复用系统误码测试。传输网络分析仪
⑥OTN系统误码率/丢包率测试。指一定测试周期（一般为 24h）内OTN网络的误码率或丢包率。
测试仪表可为 SDH分析仪、数据分析仪或OTN分析仪。
⑦以太网链路测试。使用仪表为以太网测试仪。
⑧可重构的本地波长通道上下路功能。测试验证ROADM设备的可重构本地波长通道上下路能力。
⑨可重构的线路方向间波长通道调度功能、波长无关上下路功能、方向无关上下路功能等验证。
2.2.3核心网设备的测试
1.LTE核心网测试
1）LTE设备通电前检查
（1）设备、配线架应从接地汇集排引入保护接地
（2）设备的标称工作电压应为-48V，设备通电前应在机房主电源端子上测量电源电压
（3）使用交流电源的设备和使用直流电源的设备不得安装在同一机架内。
扫码关注更多内容
第 6 页 共 7 页学员专用 请勿外泄
2）LTE系统检査测试（略）
3）LTE工程初验测试项目（2020.12）
包括核心网功能测试、业务测试、性能测试、网管测试、系统安全测试及可靠性测试（口诀：
核业能管安靠）
（1）功能测试
①移动性管理实体（MME）功能（2023多26）。包括：接入控制、移动性管理、会话管理、网元
选择、标识管理、MMEPOOL等功能的测试。
②服务网关（S-GW）功能（2020多26）。会话管理、路由选择和数据转发、QoS、计费等功能的
测试。
③分组数据网关（P-GW）功能（2020多26）。会话管理、IP地址分配、路由选择和数据转发、
接入外部数据网、DPI、QoS、计费等功能的测试。
④归属签约用户服务器（HSS）功能（2022-13）。用户数据存储管理、用户鉴权和授权、移动性
管理、Diameter路由选择等项目的测试。
⑤策略及计费规则功能（PCRF）。策略控制、计费策略控制、Gx会话、Rx会话、Gxa会话等功能
的测试。
（2）业务测试
①语音业务。
②数据承载业务。承载类业务包括但不限于浏览类业务、下载类业务、电子邮件类业务、流媒体
业务、P2P类业务、VoIP类业务、即时消息类业务。
（3）性能测试
性能测试主要测试核心网设备的处理能力。
③若现场测试不具备测试条件，可提供已认证的测试报告。
（5）系统安全测试
网管系统安全管理功能检查
分权分域管理安全验收测试
网络设备安全验收测试
数据库安全验收测试
（6）可靠性测试
④计费不准确率指标应小于十万分之一。
2.5G核心网测试
1）通电测试前的检查
（1）机房交直流电源电压，在电源分配架输入端测量主电源电压进行确认。
2）通电检查（略）
3）业务测试
（1）高清视频业务测试。（2）FTP下载业务测试。
4）服务化架构测试（略）
5）主要业务流程测试（略）
6）网络切片（略）
7）安全测试（略）
