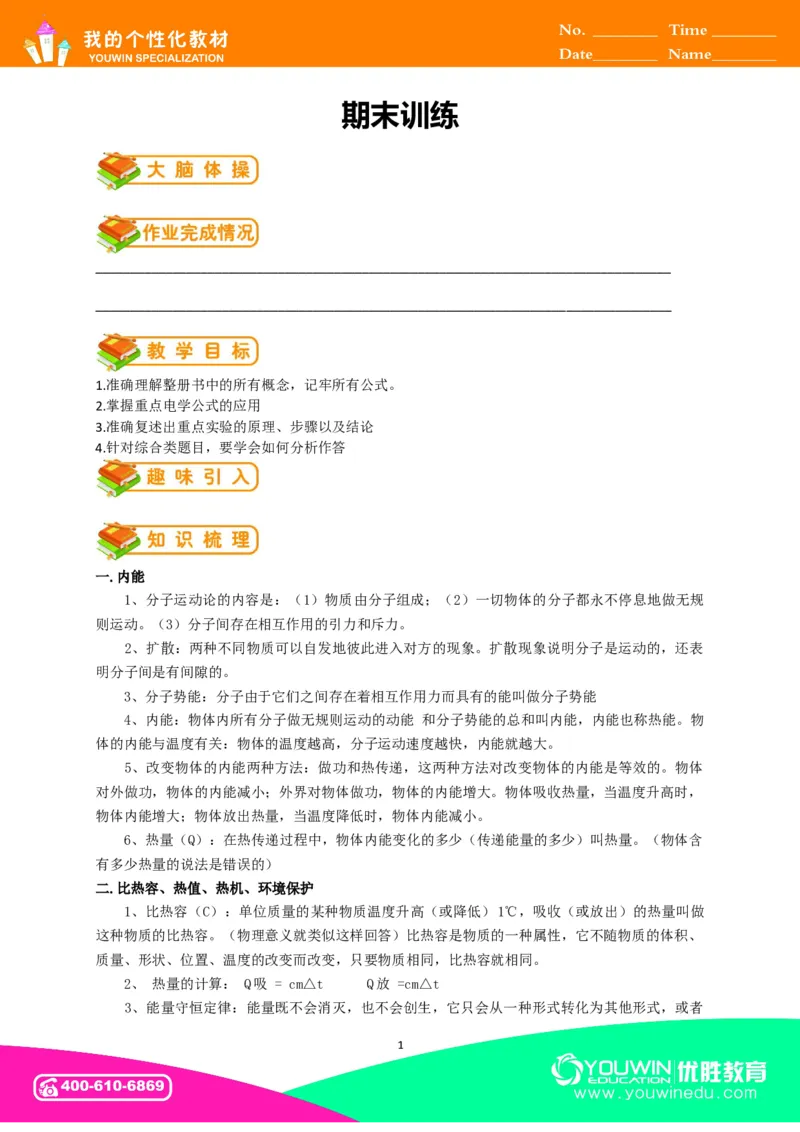

期末训练
__________________________________________________________________________________
__________________________________________________________________________________

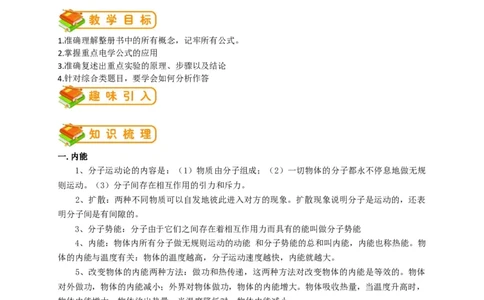

1.准确理解整册书中的所有概念，记牢所有公式。
2.掌握重点电学公式的应用
3.准确复述出重点实验的原理、步骤以及结论
4.针对综合类题目，要学会如何分析作答
一.内能
1、分子运动论的内容是：（1）物质由分子组成；（2）一切物体的分子都永不停息地做无规
则运动。（3）分子间存在相互作用的引力和斥力。
2、扩散：两种不同物质可以自发地彼此进入对方的现象。扩散现象说明分子是运动的，还表
明分子间是有间隙的。
3、分子势能：分子由于它们之间存在着相互作用力而具有的能叫做分子势能
4、内能：物体内所有分子做无规则运动的动能 和分子势能的总和叫内能，内能也称热能。物
体的内能与温度有关：物体的温度越高，分子运动速度越快，内能就越大。
5、改变物体的内能两种方法：做功和热传递，这两种方法对改变物体的内能是等效的。物体
对外做功，物体的内能减小；外界对物体做功，物体的内能增大。物体吸收热量，当温度升高时，
物体内能增大；物体放出热量，当温度降低时，物体内能减小。
6、热量（Q）：在热传递过程中，物体内能变化的多少（传递能量的多少）叫热量。（物体含
有多少热量的说法是错误的）
二.比热容、热值、热机、环境保护
1、比热容（C）：单位质量的某种物质温度升高（或降低）1℃，吸收（或放出）的热量叫做
这种物质的比热容。（物理意义就类似这样回答）比热容是物质的一种属性，它不随物质的体积、
质量、形状、位置、温度的改变而改变，只要物质相同，比热容就相同。
2、 热量的计算： Q吸 = cm△t Q放 =cm△t
3、能量守恒定律：能量既不会消灭，也不会创生，它只会从一种形式转化为其他形式，或者

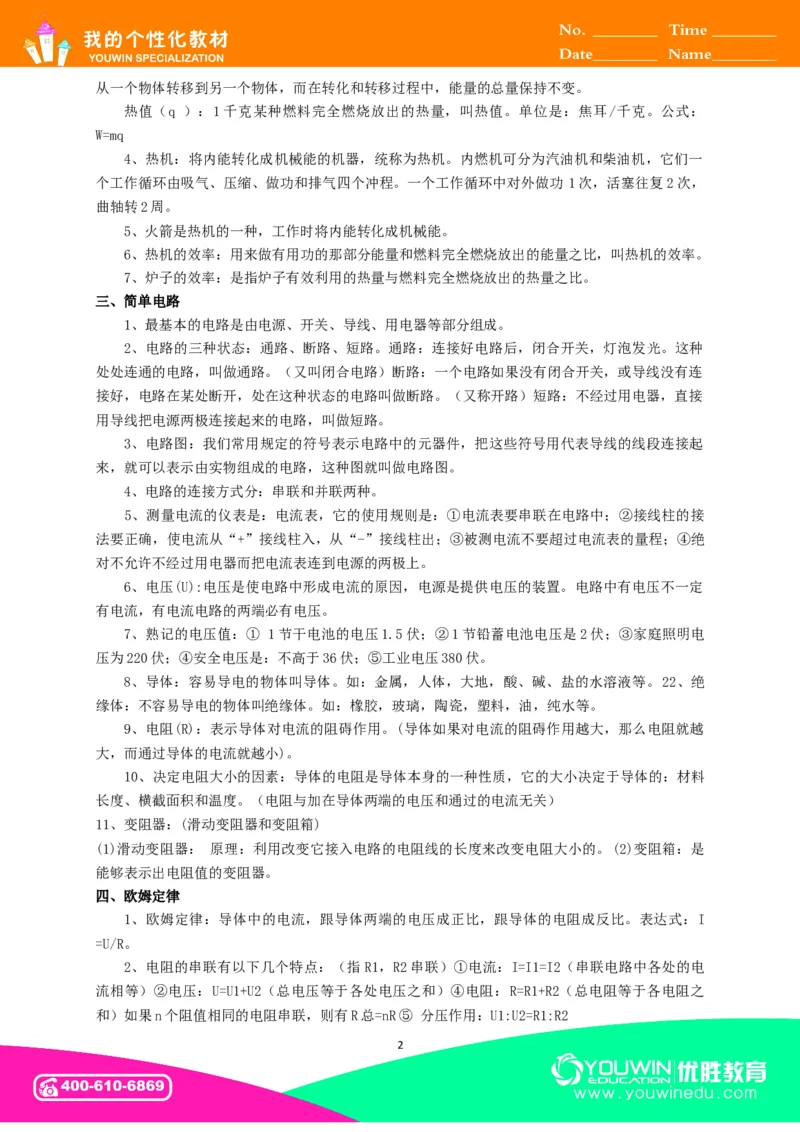

1从一个物体转移到另一个物体，而在转化和转移过程中，能量的总量保持不变。
热值（q ）：1千克某种燃料完全燃烧放出的热量，叫热值。单位是：焦耳/千克。公式：
W=mq
4、热机：将内能转化成机械能的机器，统称为热机。内燃机可分为汽油机和柴油机，它们一
个工作循环由吸气、压缩、做功和排气四个冲程。一个工作循环中对外做功 1次，活塞往复2次，
曲轴转2周。
5、火箭是热机的一种，工作时将内能转化成机械能。
6、热机的效率：用来做有用功的那部分能量和燃料完全燃烧放出的能量之比，叫热机的效率。
7、炉子的效率：是指炉子有效利用的热量与燃料完全燃烧放出的热量之比。
三、简单电路

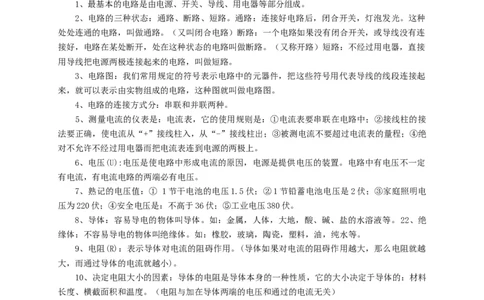

1、最基本的电路是由电源、开关、导线、用电器等部分组成。
2、电路的三种状态：通路、断路、短路。通路：连接好电路后，闭合开关，灯泡发光。这种
处处连通的电路，叫做通路。（又叫闭合电路）断路：一个电路如果没有闭合开关，或导线没有连
接好，电路在某处断开，处在这种状态的电路叫做断路。（又称开路）短路：不经过用电器，直接
用导线把电源两极连接起来的电路，叫做短路。
3、电路图：我们常用规定的符号表示电路中的元器件，把这些符号用代表导线的线段连接起
来，就可以表示由实物组成的电路，这种图就叫做电路图。
4、电路的连接方式分：串联和并联两种。
5、测量电流的仪表是：电流表，它的使用规则是：①电流表要串联在电路中；②接线柱的接
法要正确，使电流从“+”接线柱入，从“-”接线柱出；③被测电流不要超过电流表的量程；④绝
对不允许不经过用电器而把电流表连到电源的两极上。
6、电压(U):电压是使电路中形成电流的原因，电源是提供电压的装置。电路中有电压不一定
有电流，有电流电路的两端必有电压。
7、熟记的电压值：① 1节干电池的电压1.5伏；②1节铅蓄电池电压是2伏；③家庭照明电
压为220伏；④安全电压是：不高于36伏；⑤工业电压380伏。
8、导体：容易导电的物体叫导体。如：金属，人体，大地，酸、碱、盐的水溶液等。22、绝
缘体：不容易导电的物体叫绝缘体。如：橡胶，玻璃，陶瓷，塑料，油，纯水等。
9、电阻(R)：表示导体对电流的阻碍作用。(导体如果对电流的阻碍作用越大，那么电阻就越
大，而通过导体的电流就越小)。
10、决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的：材料
长度、横截面积和温度。（电阻与加在导体两端的电压和通过的电流无关）
11、变阻器：(滑动变阻器和变阻箱)
(1)滑动变阻器： 原理：利用改变它接入电路的电阻线的长度来改变电阻大小的。(2)变阻箱：是
能够表示出电阻值的变阻器。
四、欧姆定律
1、欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。表达式：I
=U/R。
2、电阻的串联有以下几个特点：（指R1，R2串联）①电流：I=I1=I2（串联电路中各处的电
流相等）②电压：U=U1+U2（总电压等于各处电压之和）④电阻：R=R1+R2（总电阻等于各电阻之
和）如果n个阻值相同的电阻串联，则有R总=nR⑤ 分压作用：U1:U2=R1:R2

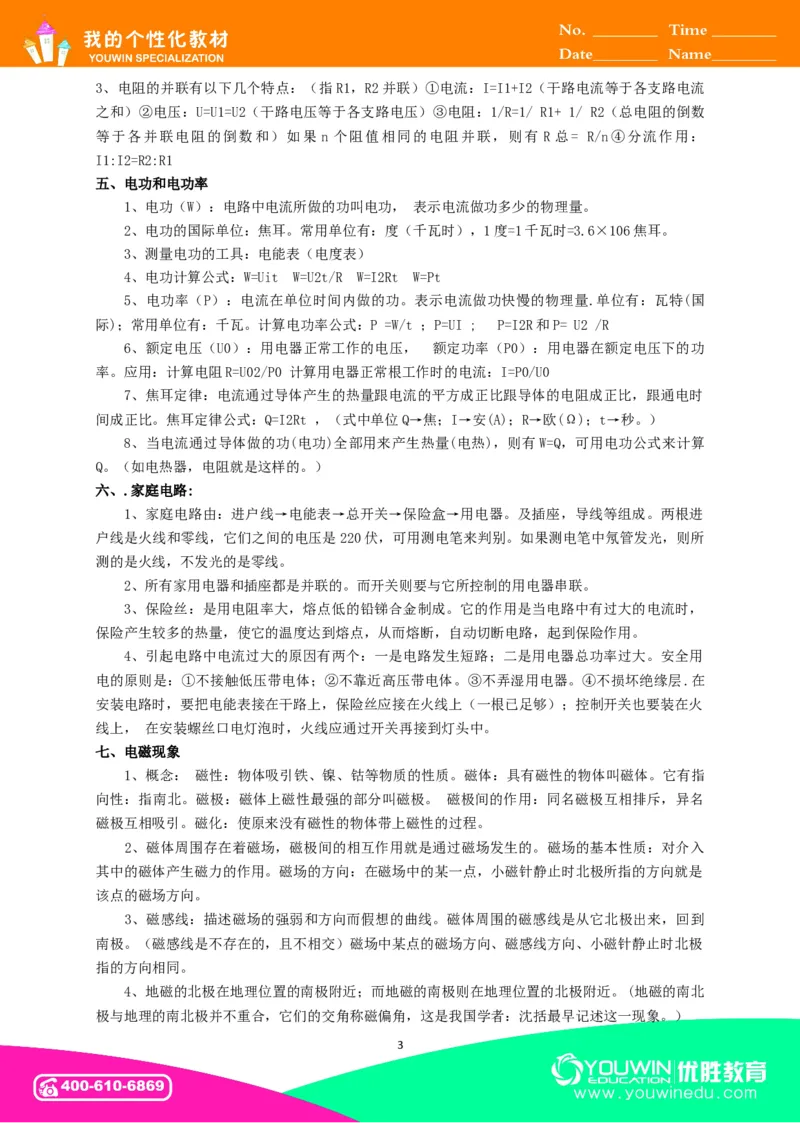

23、电阻的并联有以下几个特点：（指R1，R2并联）①电流：I=I1+I2（干路电流等于各支路电流
之和）②电压：U=U1=U2（干路电压等于各支路电压）③电阻：1/R=1/ R1+ 1/ R2（总电阻的倒数
等于各并联电阻的倒数和）如果 n 个阻值相同的电阻并联，则有 R 总= R/n④分流作用：
I1:I2=R2:R1
五、电功和电功率
1、电功（W）：电路中电流所做的功叫电功， 表示电流做功多少的物理量。
2、电功的国际单位：焦耳。常用单位有：度（千瓦时），1度=1千瓦时=3.6×106焦耳。
3、测量电功的工具：电能表（电度表）
4、电功计算公式：W=Uit W=U2t/R W=I2Rt W=Pt

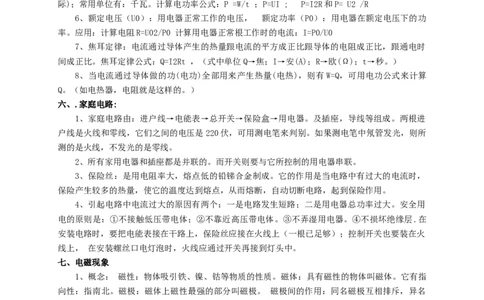

5、电功率（P）：电流在单位时间内做的功。表示电流做功快慢的物理量.单位有：瓦特(国
际)；常用单位有：千瓦。计算电功率公式：P =W/t ；P=UI ; P=I2R和P= U2 /R
6、额定电压（U0）：用电器正常工作的电压， 额定功率（P0）：用电器在额定电压下的功
率。应用：计算电阻R=U02/P0 计算用电器正常根工作时的电流：I=P0/U0
7、焦耳定律：电流通过导体产生的热量跟电流的平方成正比跟导体的电阻成正比，跟通电时
间成正比。焦耳定律公式：Q=I2Rt ，（式中单位Q→焦；I→安(A)；R→欧(Ω)；t→秒。）
8、当电流通过导体做的功(电功)全部用来产生热量(电热)，则有W=Q，可用电功公式来计算
Q。（如电热器，电阻就是这样的。）
六、.家庭电路:
1、家庭电路由：进户线→电能表→总开关→保险盒→用电器。及插座，导线等组成。两根进
户线是火线和零线，它们之间的电压是220伏，可用测电笔来判别。如果测电笔中氖管发光，则所
测的是火线，不发光的是零线。
2、所有家用电器和插座都是并联的。而开关则要与它所控制的用电器串联。
3、保险丝：是用电阻率大，熔点低的铅锑合金制成。它的作用是当电路中有过大的电流时，
保险产生较多的热量，使它的温度达到熔点，从而熔断，自动切断电路，起到保险作用。
4、引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大。安全用
电的原则是：①不接触低压带电体；②不靠近高压带电体。③不弄湿用电器。④不损坏绝缘层.在
安装电路时，要把电能表接在干路上，保险丝应接在火线上（一根已足够）；控制开关也要装在火
线上， 在安装螺丝口电灯泡时，火线应通过开关再接到灯头中。
七、电磁现象
1、概念： 磁性：物体吸引铁、镍、钴等物质的性质。磁体：具有磁性的物体叫磁体。它有指
向性：指南北。磁极：磁体上磁性最强的部分叫磁极。 磁极间的作用：同名磁极互相排斥，异名
磁极互相吸引。磁化：使原来没有磁性的物体带上磁性的过程。
2、磁体周围存在着磁场，磁极间的相互作用就是通过磁场发生的。磁场的基本性质：对介入
其中的磁体产生磁力的作用。磁场的方向：在磁场中的某一点，小磁针静止时北极所指的方向就是
该点的磁场方向。
3、磁感线：描述磁场的强弱和方向而假想的曲线。磁体周围的磁感线是从它北极出来，回到
南极。（磁感线是不存在的，且不相交）磁场中某点的磁场方向、磁感线方向、小磁针静止时北极
指的方向相同。
4、地磁的北极在地理位置的南极附近；而地磁的南极则在地理位置的北极附近。(地磁的南北
极与地理的南北极并不重合，它们的交角称磁偏角，这是我国学者：沈括最早记述这一现象。）

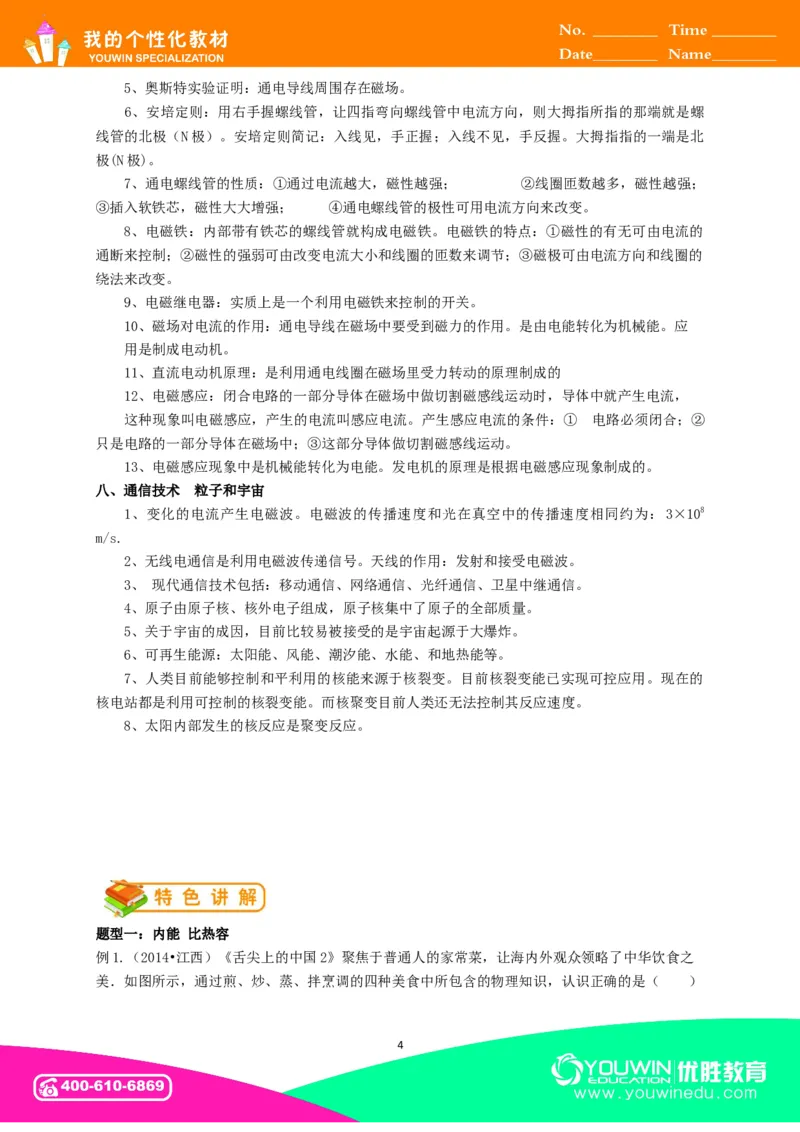

35、奥斯特实验证明：通电导线周围存在磁场。
6、安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺
线管的北极（N极）。安培定则简记：入线见，手正握；入线不见，手反握。大拇指指的一端是北
极(N极)。
7、通电螺线管的性质：①通过电流越大，磁性越强； ②线圈匝数越多，磁性越强；
③插入软铁芯，磁性大大增强； ④通电螺线管的极性可用电流方向来改变。
8、电磁铁：内部带有铁芯的螺线管就构成电磁铁。电磁铁的特点：①磁性的有无可由电流的
通断来控制；②磁性的强弱可由改变电流大小和线圈的匝数来调节；③磁极可由电流方向和线圈的
绕法来改变。
9、电磁继电器：实质上是一个利用电磁铁来控制的开关。

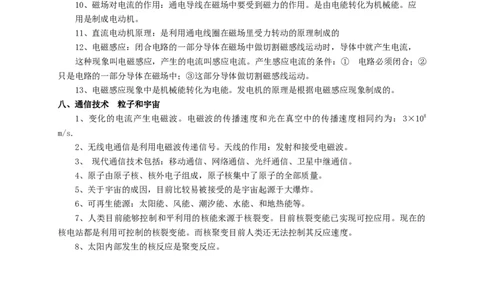

10、磁场对电流的作用：通电导线在磁场中要受到磁力的作用。是由电能转化为机械能。应
用是制成电动机。
11、直流电动机原理：是利用通电线圈在磁场里受力转动的原理制成的
12、电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，
这种现象叫电磁感应，产生的电流叫感应电流。产生感应电流的条件：① 电路必须闭合；②
只是电路的一部分导体在磁场中；③这部分导体做切割磁感线运动。
13、电磁感应现象中是机械能转化为电能。发电机的原理是根据电磁感应现象制成的。
八、通信技术 粒子和宇宙
1、变化的电流产生电磁波。电磁波的传播速度和光在真空中的传播速度相同约为：3×108
m/s.
2、无线电通信是利用电磁波传递信号。天线的作用：发射和接受电磁波。
3、 现代通信技术包括：移动通信、网络通信、光纤通信、卫星中继通信。
4、原子由原子核、核外电子组成，原子核集中了原子的全部质量。
5、关于宇宙的成因，目前比较易被接受的是宇宙起源于大爆炸。
6、可再生能源：太阳能、风能、潮汐能、水能、和地热能等。
7、人类目前能够控制和平利用的核能来源于核裂变。目前核裂变能已实现可控应用。现在的
核电站都是利用可控制的核裂变能。而核聚变目前人类还无法控制其反应速度。
8、太阳内部发生的核反应是聚变反应。
题型一：内能 比热容

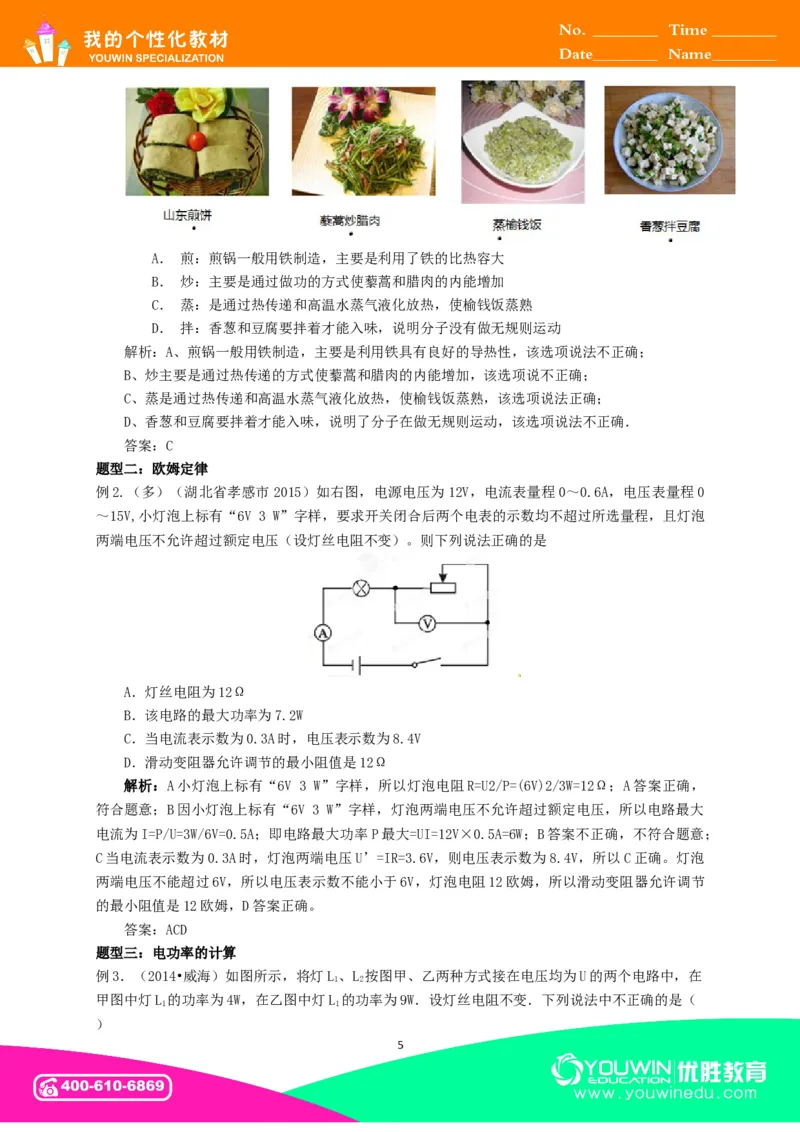

例1.（2014•江西）《舌尖上的中国2》聚焦于普通人的家常菜，让海内外观众领略了中华饮食之
美．如图所示，通过煎、炒、蒸、拌烹调的四种美食中所包含的物理知识，认识正确的是（ ）
4A． 煎：煎锅一般用铁制造，主要是利用了铁的比热容大
B． 炒：主要是通过做功的方式使藜蒿和腊肉的内能增加
C． 蒸：是通过热传递和高温水蒸气液化放热，使榆钱饭蒸熟
D． 拌：香葱和豆腐要拌着才能入味，说明分子没有做无规则运动
解析：A、煎锅一般用铁制造，主要是利用铁具有良好的导热性，该选项说法不正确；
B、炒主要是通过热传递的方式使藜蒿和腊肉的内能增加，该选项说不正确；
C、蒸是通过热传递和高温水蒸气液化放热，使榆钱饭蒸熟，该选项说法正确；
D、香葱和豆腐要拌着才能入味，说明了分子在做无规则运动，该选项说法不正确．
答案：C
题型二：欧姆定律
例2.（多）（湖北省孝感市2015）如右图，电源电压为12V，电流表量程0～0.6A，电压表量程0
～15V,小灯泡上标有“6V 3 W”字样，要求开关闭合后两个电表的示数均不超过所选量程，且灯泡
两端电压不允许超过额定电压（设灯丝电阻不变）。则下列说法正确的是
A．灯丝电阻为12Ω
B．该电路的最大功率为7.2W
C．当电流表示数为0.3A时，电压表示数为8.4V
D．滑动变阻器允许调节的最小阻值是12Ω
解析：A小灯泡上标有“6V 3 W”字样，所以灯泡电阻R=U2/P=(6V)2/3W=12Ω；A答案正确，
符合题意；B因小灯泡上标有“6V 3 W”字样，灯泡两端电压不允许超过额定电压，所以电路最大
电流为I=P/U=3W/6V=0.5A；即电路最大功率P最大=UI=12V×0.5A=6W；B答案不正确，不符合题意；
C当电流表示数为0.3A时，灯泡两端电压U’=IR=3.6V，则电压表示数为8.4V，所以C正确。灯泡
两端电压不能超过6V，所以电压表示数不能小于6V，灯泡电阻12欧姆，所以滑动变阻器允许调节
的最小阻值是12欧姆，D答案正确。
答案：ACD
题型三：电功率的计算

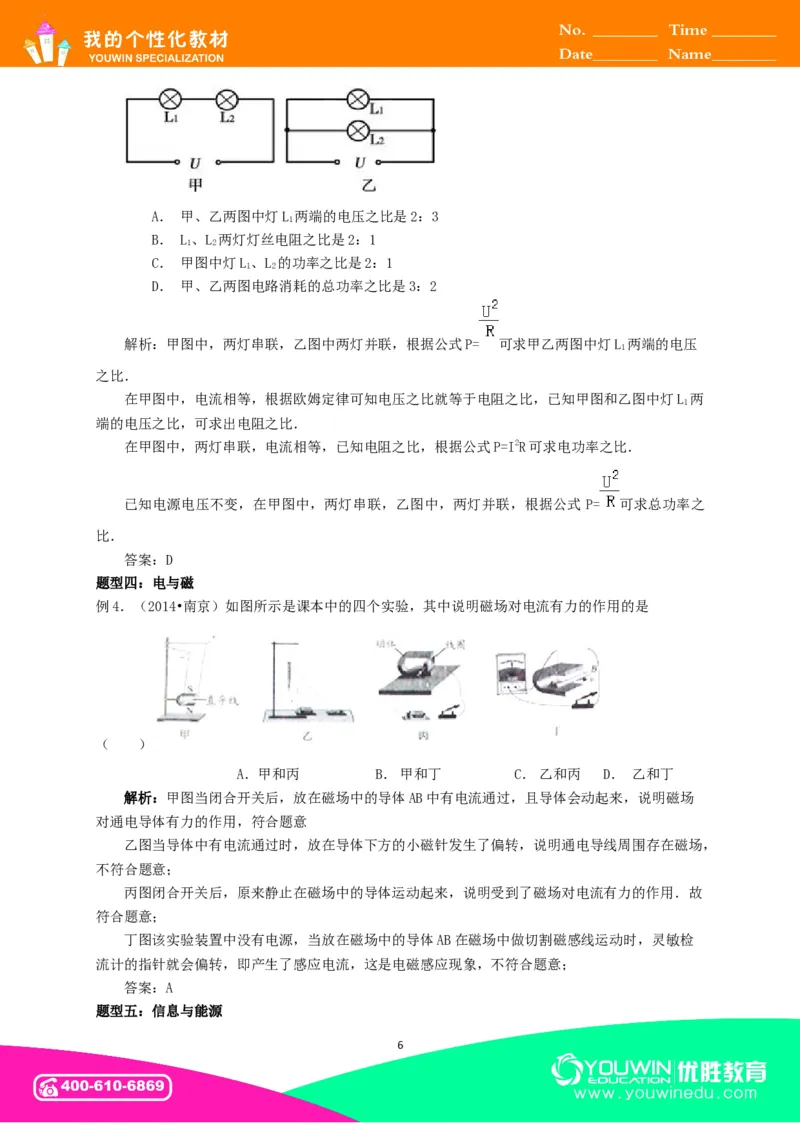

例3．（2014•威海）如图所示，将灯L、L 按图甲、乙两种方式接在电压均为U的两个电路中，在
1 2
甲图中灯L 的功率为4W，在乙图中灯L 的功率为9W．设灯丝电阻不变．下列说法中不正确的是（
1 1
）
5A． 甲、乙两图中灯L 两端的电压之比是2：3
1
B． L、L 两灯灯丝电阻之比是2：1
1 2
C． 甲图中灯L、L 的功率之比是2：1
1 2
D． 甲、乙两图电路消耗的总功率之比是3：2
解析：甲图中，两灯串联，乙图中两灯并联，根据公式P= 可求甲乙两图中灯L 两端的电压
1
之比．
在甲图中，电流相等，根据欧姆定律可知电压之比就等于电阻之比，已知甲图和乙图中灯L 两
1
端的电压之比，可求出电阻之比．
在甲图中，两灯串联，电流相等，已知电阻之比，根据公式P=I2R可求电功率之比．
已知电源电压不变，在甲图中，两灯串联，乙图中，两灯并联，根据公式 P= 可求总功率之
比．
答案：D
题型四：电与磁
例4．（2014•南京）如图所示是课本中的四个实验，其中说明磁场对电流有力的作用的是
（ ）
A．甲和丙 B．甲和丁 C．乙和丙 D． 乙和丁
解析：甲图当闭合开关后，放在磁场中的导体AB中有电流通过，且导体会动起来，说明磁场
对通电导体有力的作用，符合题意
乙图当导体中有电流通过时，放在导体下方的小磁针发生了偏转，说明通电导线周围存在磁场，
不符合题意；
丙图闭合开关后，原来静止在磁场中的导体运动起来，说明受到了磁场对电流有力的作用．故
符合题意；
丁图该实验装置中没有电源，当放在磁场中的导体AB在磁场中做切割磁感线运动时，灵敏检
流计的指针就会偏转，即产生了感应电流，这是电磁感应现象，不符合题意；
答案：A
题型五：信息与能源

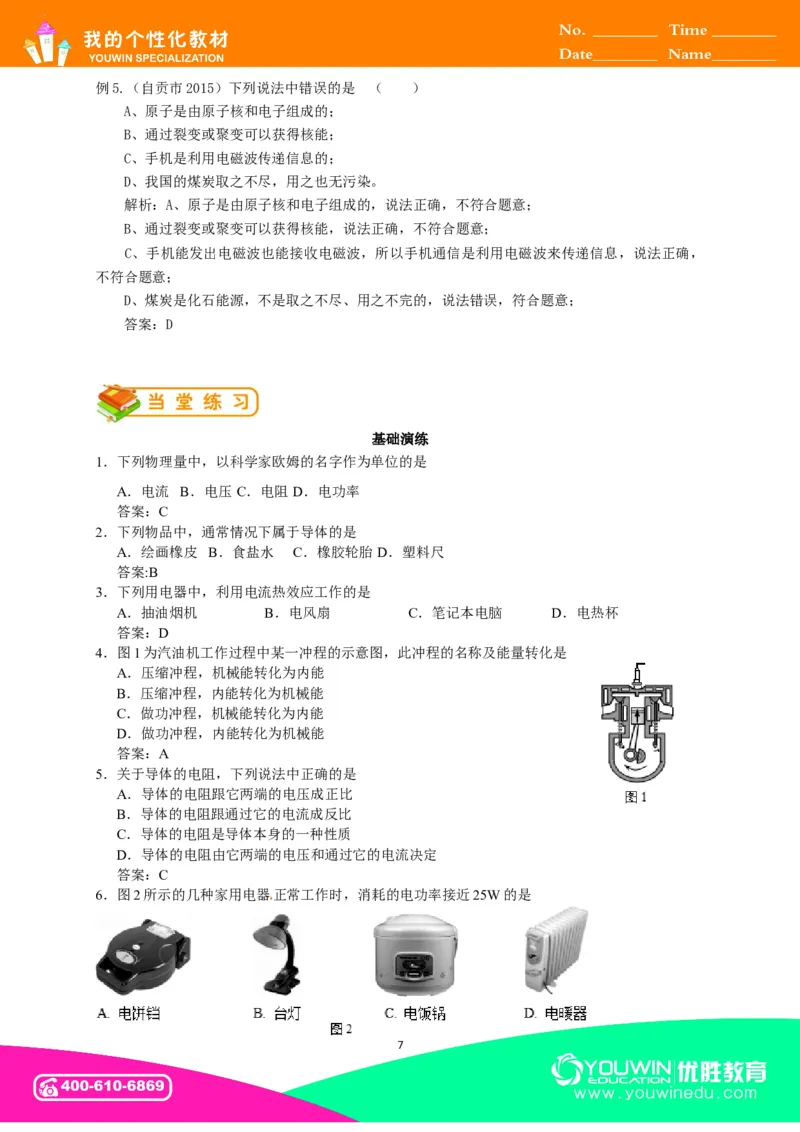

6例5.（自贡市2015）下列说法中错误的是 （ ）
A、原子是由原子核和电子组成的；
B、通过裂变或聚变可以获得核能；
C、手机是利用电磁波传递信息的；
D、我国的煤炭取之不尽，用之也无污染。
解析：A、原子是由原子核和电子组成的，说法正确，不符合题意；
B、通过裂变或聚变可以获得核能，说法正确，不符合题意；
C、手机能发出电磁波也能接收电磁波，所以手机通信是利用电磁波来传递信息，说法正确，
不符合题意；
D、煤炭是化石能源，不是取之不尽、用之不完的，说法错误，符合题意；
答案：D
基础演练
1．下列物理量中，以科学家欧姆的名字作为单位的是
A．电流 B．电压 C．电阻 D．电功率
答案：C
2．下列物品中，通常情况下属于导体的是
A．绘画橡皮 B．食盐水 C．橡胶轮胎 D．塑料尺
答案:B
3．下列用电器中，利用电流热效应工作的是
A．抽油烟机 B．电风扇 C．笔记本电脑 D．电热杯
答案：D
4．图1为汽油机工作过程中某一冲程的示意图，此冲程的名称及能量转化是
A．压缩冲程，机械能转化为内能
B．压缩冲程，内能转化为机械能
C．做功冲程，机械能转化为内能
D．做功冲程，内能转化为机械能
答案：A
5．关于导体的电阻，下列说法中正确的是
A．导体的电阻跟它两端的电压成正比
B．导体的电阻跟通过它的电流成反比
C．导体的电阻是导体本身的一种性质
D．导体的电阻由它两端的电压和通过它的电流决定
答案：C
6．图2所示的几种家用电器正常工作时，消耗的电功率接近25W的是
7答案：B

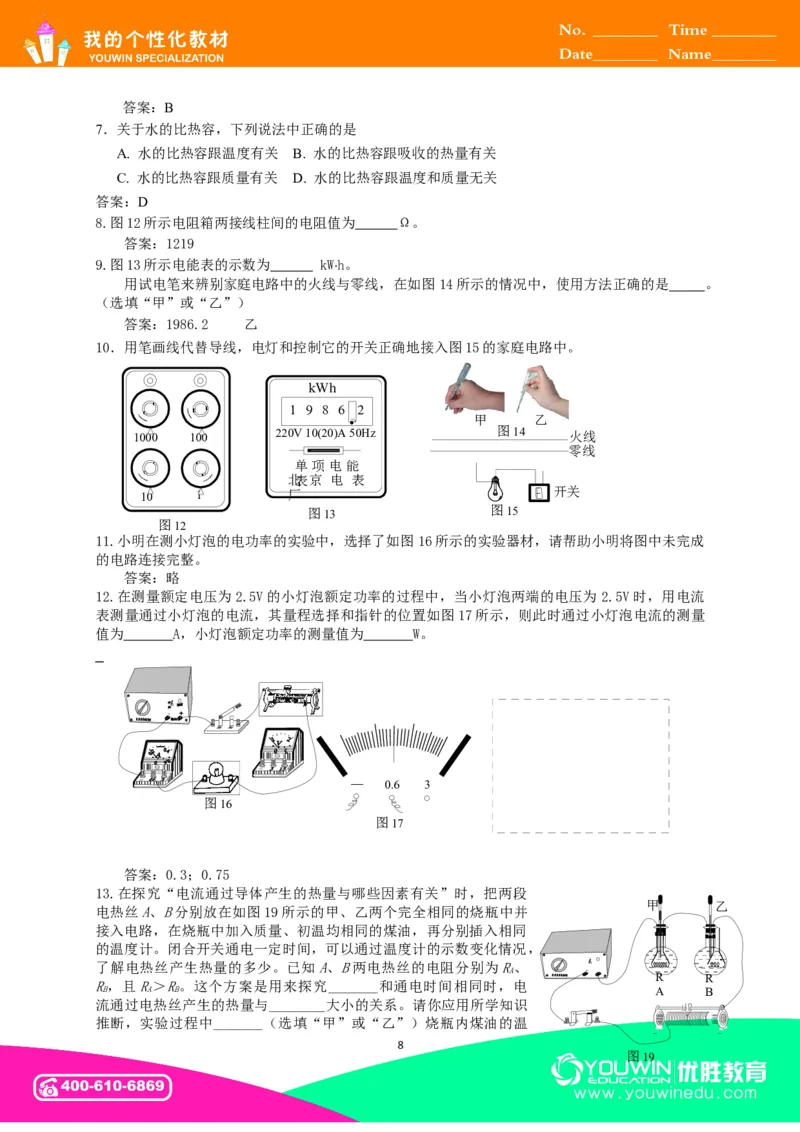

7．关于水的比热容，下列说法中正确的是
A. 水的比热容跟温度有关 B. 水的比热容跟吸收的热量有关
C. 水的比热容跟质量有关 D. 水的比热容跟温度和质量无关
答案：D
8.图12所示电阻箱两接线柱间的电阻值为 Ω。
答案：1219
9.图13所示电能表的示数为 kW×h。
用试电笔来辨别家庭电路中的火线与零线，在如图14所示的情况中，使用方法正确的是 。
（选填“甲”或“乙”）
答案：1986.2 乙
10．用笔画线代替导线，电灯和控制它的开关正确地接入图15的家庭电路中。
kWh
1 9 8 6 2
甲 乙
1000 100 220V 10(20)A 50Hz 图14 火线
零线
单项电能
北表 京 电 表
10 1 厂 开关
图13 图15
图12
11.小明在测小灯泡的电功率的实验中，选择了如图16所示的实验器材，请帮助小明将图中未完成
的电路连接完整。
答案：略
12.在测量额定电压为2.5V的小灯泡额定功率的过程中，当小灯泡两端的电压为 2.5V时，用电流
表测量通过小灯泡的电流，其量程选择和指针的位置如图17所示，则此时通过小灯泡电流的测量
值为 A，小灯泡额定功率的测量值为 W。
— 0.6 3
图16
图17
答案：0.3；0.75
13.在探究“电流通过导体产生的热量与哪些因素有关”时，把两段
甲 乙
电热丝A、B分别放在如图19所示的甲、乙两个完全相同的烧瓶中并
接入电路，在烧瓶中加入质量、初温均相同的煤油，再分别插入相同
的温度计。闭合开关通电一定时间，可以通过温度计的示数变化情况，
了解电热丝产生热量的多少。已知A、B两电热丝的电阻分别为R、
A
R R
R，且R＞R。这个方案是用来探究_______和通电时间相同时，电
B A B A B
流通过电热丝产生的热量与________大小的关系。请你应用所学知识
推断，实验过程中_______（选填“甲”或“乙”）烧瓶内煤油的温
8
图19度升高得更快。
答案：电流 电阻 甲

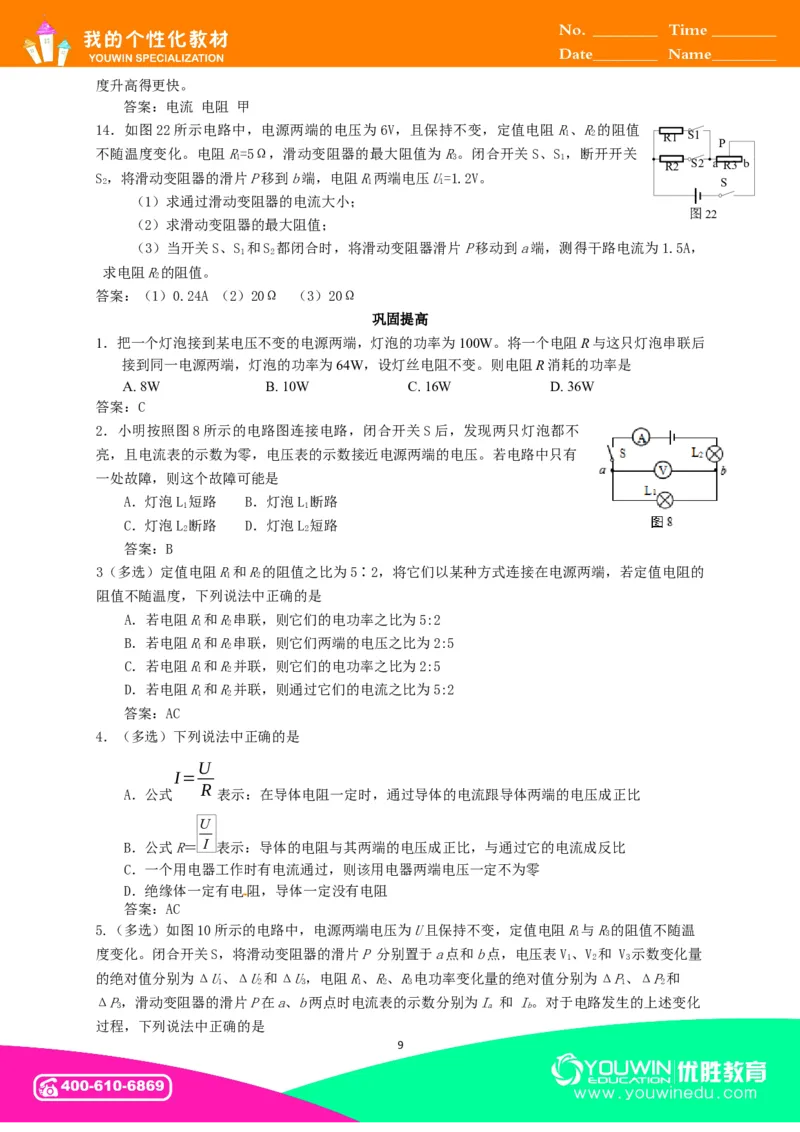

14．如图22所示电路中，电源两端的电压为6V，且保持不变，定值电阻R、R的阻值
1 2 R1 S1
P
不随温度变化。电阻R=5Ω，滑动变阻器的最大阻值为R。闭合开关S、S ，断开开关
1 3 1
R2 S2 a R3 b
S，将滑动变阻器的滑片P移到b端，电阻R两端电压U=1.2V。
2 1 1 S
（1）求通过滑动变阻器的电流大小；
图22
（2）求滑动变阻器的最大阻值；
（3）当开关S、S 和S 都闭合时，将滑动变阻器滑片P移动到a端，测得干路电流为1.5A，
1 2
求电阻R的阻值。
2
答案：（1）0.24A （2）20Ω （3）20Ω
巩固提高
1．把一个灯泡接到某电压不变的电源两端，灯泡的功率为100W。将一个电阻R与这只灯泡串联后
接到同一电源两端，灯泡的功率为64W，设灯丝电阻不变。则电阻R消耗的功率是
A. 8W B. 10W C. 16W D. 36W
答案：C
2．小明按照图8所示的电路图连接电路，闭合开关S后，发现两只灯泡都不
亮，且电流表的示数为零，电压表的示数接近电源两端的电压。若电路中只有
一处故障，则这个故障可能是
A．灯泡L 短路 B．灯泡L 断路
1 1
C．灯泡L 断路 D．灯泡L 短路
2 2
答案：B
3（多选）定值电阻R和R的阻值之比为5∶2，将它们以某种方式连接在电源两端，若定值电阻的
1 2
阻值不随温度，下列说法中正确的是
A．若电阻R和R串联，则它们的电功率之比为5:2
1 2
B．若电阻R和R串联，则它们两端的电压之比为2:5
1 2
C．若电阻R和R并联，则它们的电功率之比为2:5
1 2
D．若电阻R和R并联，则通过它们的电流之比为5:2
1 2
答案：AC
4．（多选）下列说法中正确的是
U
I=
R
A．公式 表示：在导体电阻一定时，通过导体的电流跟导体两端的电压成正比
U
B．公式R＝ I 表示：导体的电阻与其两端的电压成正比，与通过它的电流成反比
C．一个用电器工作时有电流通过，则该用电器两端电压一定不为零
D．绝缘体一定有电阻，导体一定没有电阻
答案：AC
5.（多选）如图10所示的电路中，电源两端电压为U且保持不变，定值电阻R与R的阻值不随温
1 3
度变化。闭合开关S，将滑动变阻器的滑片P 分别置于a点和b点，电压表V、V 和 V 示数变化量
1 2 3
的绝对值分别为ΔU、ΔU和ΔU，电阻R、R、R电功率变化量的绝对值分别为ΔP、ΔP和
1 2 3 1 2 3 1 2
ΔP，滑动变阻器的滑片P在a、b两点时电流表的示数分别为I 和 I。对于电路发生的上述变化
3 a b
过程，下列说法中正确的是

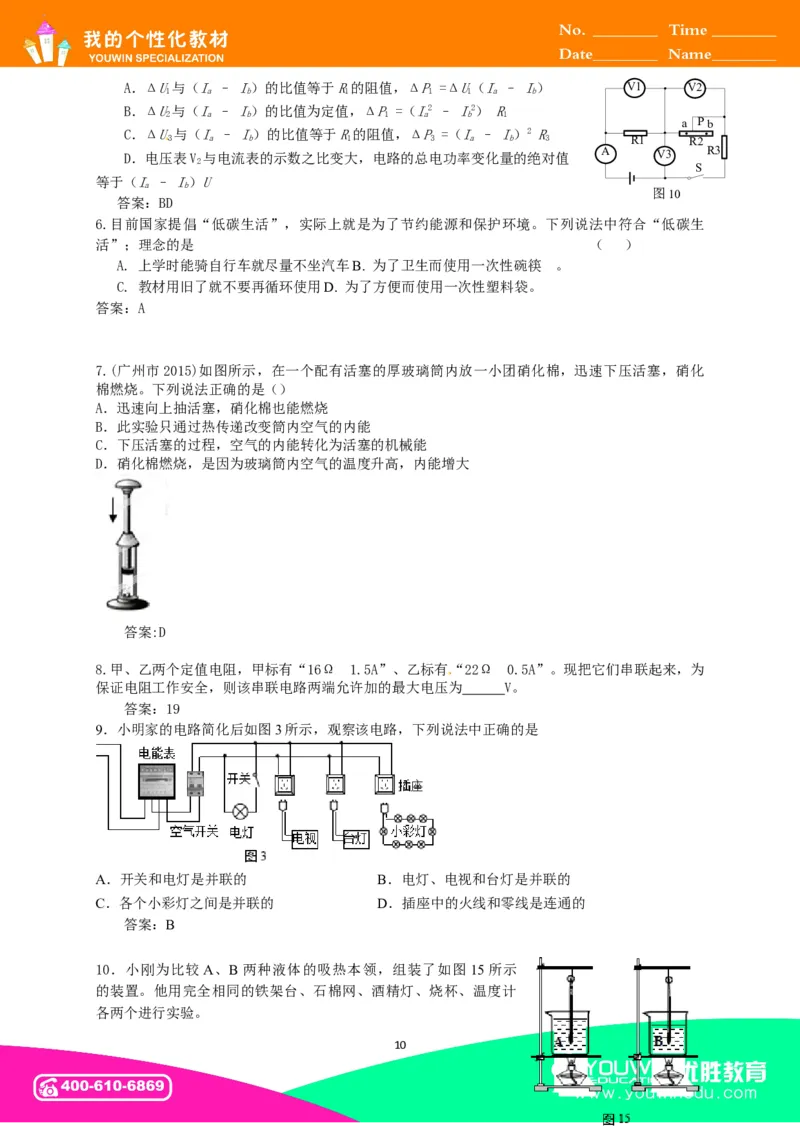

9A．ΔU与（I – I）的比值等于R的阻值，ΔP =ΔU（I – I） V1 V2
1 a b 1 1 1 a b
B．ΔU与（I – I）的比值为定值，ΔP =（I2 – I2） R
2 a b 1 a b 1
a Pb
C．ΔU与（I – I）的比值等于R的阻值，ΔP =（I – I）2 R
3 a b 1 3 a b 3 R1 R2
D．电压表V 与电流表的示数之比变大，电路的总电功率变化量的绝对值 A V3 R3
2
S
等于（I – I）U
a b
图10
答案：BD
6.目前国家提倡“低碳生活”，实际上就是为了节约能源和保护环境。下列说法中符合“低碳生
活”；理念的是 （ ）
A. 上学时能骑自行车就尽量不坐汽车B. 为了卫生而使用一次性碗筷 。
C. 教材用旧了就不要再循环使用D. 为了方便而使用一次性塑料袋。
答案：A
7.(广州市2015)如图所示，在一个配有活塞的厚玻璃筒内放一小团硝化棉，迅速下压活塞，硝化
棉燃烧。下列说法正确的是（）
A．迅速向上抽活塞，硝化棉也能燃烧
B．此实验只通过热传递改变筒内空气的内能
C．下压活塞的过程，空气的内能转化为活塞的机械能
D．硝化棉燃烧，是因为玻璃筒内空气的温度升高，内能增大
答案:D
8.甲、乙两个定值电阻，甲标有“16Ω 1.5A”、乙标有“22Ω 0.5A”。现把它们串联起来，为
保证电阻工作安全，则该串联电路两端允许加的最大电压为 V。
答案：19
9．小明家的电路简化后如图3所示，观察该电路，下列说法中正确的是
A．开关和电灯是并联的 B．电灯、电视和台灯是并联的
C．各个小彩灯之间是并联的 D．插座中的火线和零线是连通的
答案：B
10．小刚为比较A、B两种液体的吸热本领，组装了如图 15所示
的装置。他用完全相同的铁架台、石棉网、酒精灯、烧杯、温度计
各两个进行实验。

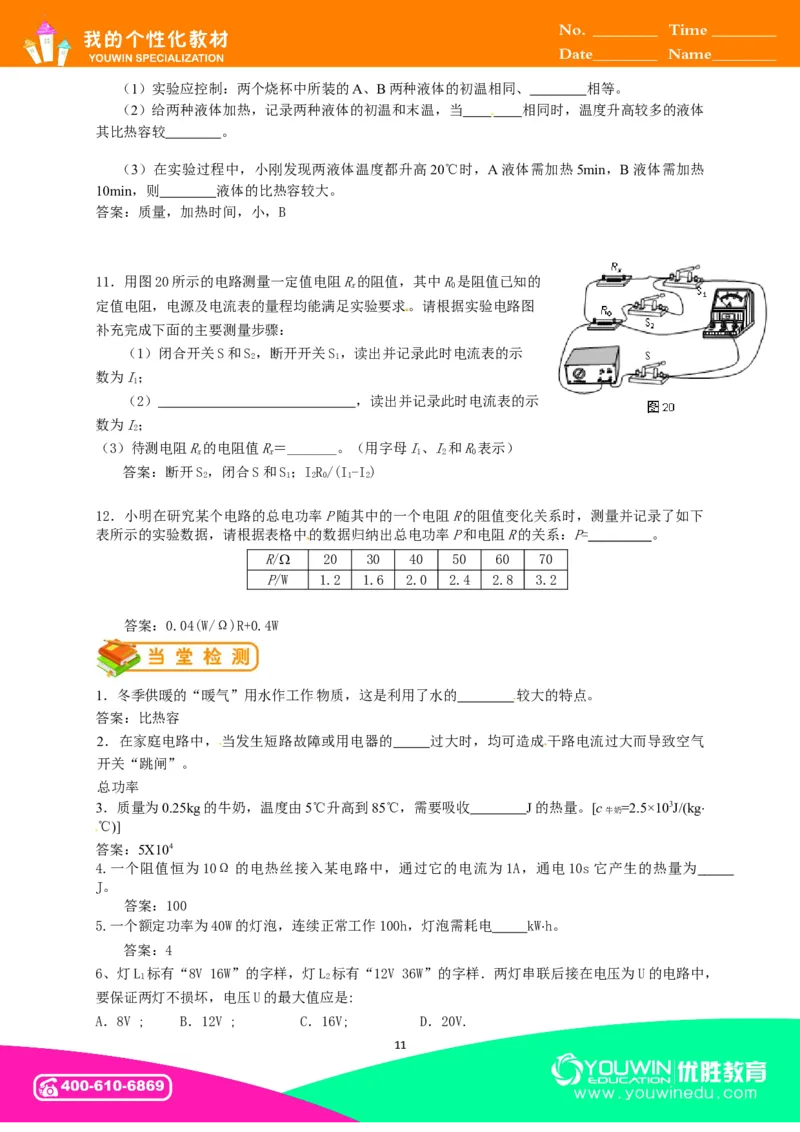

10（1）实验应控制：两个烧杯中所装的A、B两种液体的初温相同、 相等。
（2）给两种液体加热，记录两种液体的初温和末温，当 相同时，温度升高较多的液体
其比热容较 。
（3）在实验过程中，小刚发现两液体温度都升高20℃时，A液体需加热5min，B液体需加热
10min，则 液体的比热容较大。
答案：质量，加热时间，小，B
11．用图20所示的电路测量一定值电阻R的阻值，其中R是阻值已知的
x 0
定值电阻，电源及电流表的量程均能满足实验要求。请根据实验电路图
补充完成下面的主要测量步骤：
（1）闭合开关S和S，断开开关S，读出并记录此时电流表的示
2 1
数为I；
1
（2） ，读出并记录此时电流表的示
数为I；
2
（3）待测电阻R的电阻值R＝_______。（用字母I、I和R表示）
x x 1 2 0
答案：断开S，闭合S和S；IR/(I-I)
2 1 2 0 1 2
12．小明在研究某个电路的总电功率P随其中的一个电阻R的阻值变化关系时，测量并记录了如下
表所示的实验数据，请根据表格中的数据归纳出总电功率P和电阻R的关系：P= 。
R/W 20 30 40 50 60 70
P/W 1.2 1.6 2.0 2.4 2.8 3.2
答案：0.04(W/Ω)R+0.4W
1．冬季供暖的“暖气”用水作工作物质，这是利用了水的 较大的特点。
答案：比热容
2．在家庭电路中，当发生短路故障或用电器的 过大时，均可造成干路电流过大而导致空气
开关“跳闸”。
总功率
3．质量为0.25kg的牛奶，温度由5℃升高到85℃，需要吸收 J的热量。[c =2.5×103J/(kg×
牛奶
℃)]
答案：5X104
4.一个阻值恒为10Ω的电热丝接入某电路中，通过它的电流为1A，通电10s它产生的热量为
J。
答案：100
5.一个额定功率为40W的灯泡，连续正常工作100h，灯泡需耗电 kW×h。
答案：4
6、灯L 标有“8V 16W”的字样，灯L 标有“12V 36W”的字样．两灯串联后接在电压为U的电路中，
l 2
要保证两灯不损坏，电压U的最大值应是:
A．8V ; B．12V ; C．16V; D．20V.
11答案：C

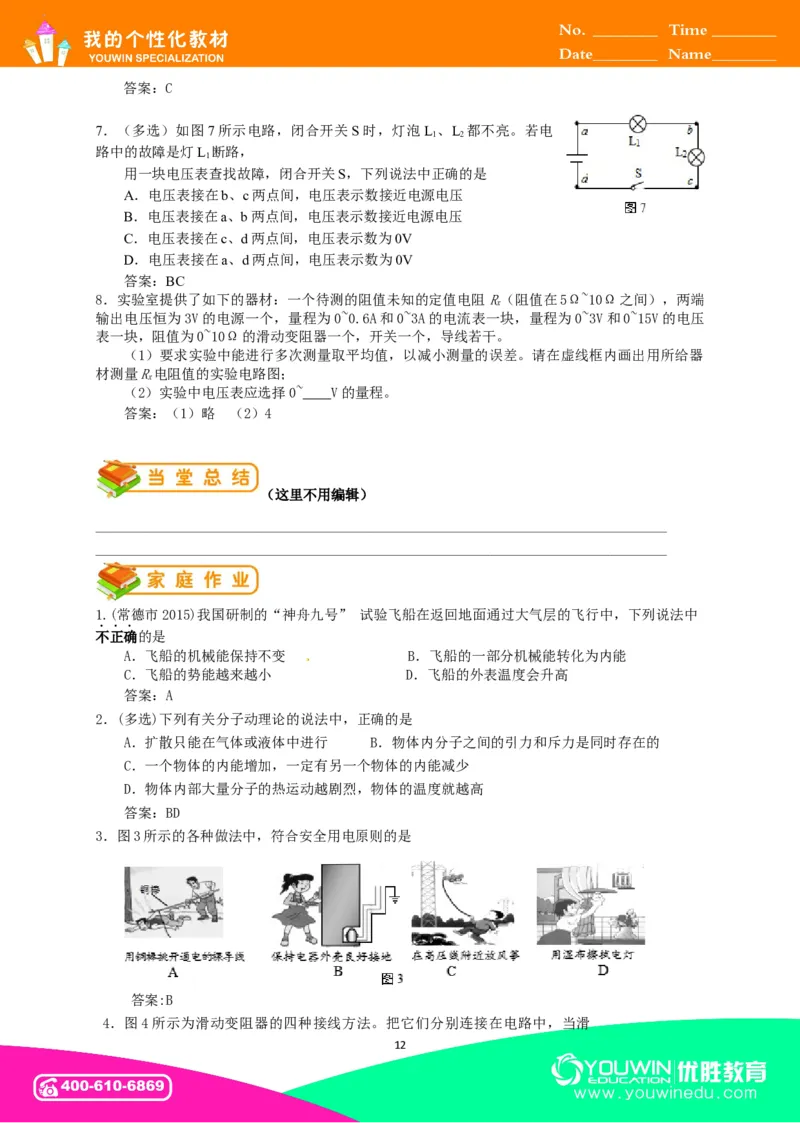

7．（多选）如图7所示电路，闭合开关S时，灯泡L 、L 都不亮。若电
1 2
路中的故障是灯L 断路，
1
用一块电压表查找故障，闭合开关S，下列说法中正确的是
A．电压表接在b、c两点间，电压表示数接近电源电压
B．电压表接在a、b两点间，电压表示数接近电源电压
C．电压表接在c、d两点间，电压表示数为0V
D．电压表接在a、d两点间，电压表示数为0V
答案：BC
8．实验室提供了如下的器材：一个待测的阻值未知的定值电阻R（阻值在5Ω~10Ω之间），两端
x
输出电压恒为3V的电源一个，量程为0~0.6A和0~3A的电流表一块，量程为0~3V和0~15V的电压
表一块，阻值为0~10Ω的滑动变阻器一个，开关一个，导线若干。
（1）要求实验中能进行多次测量取平均值，以减小测量的误差。请在虚线框内画出用所给器
材测量R电阻值的实验电路图；
x
（2）实验中电压表应选择0~ V的量程。
答案：（1）略 （2）4
（这里不用编辑）
_________________________________________________________________________________
_________________________________________________________________________________
1.(常德市2015)我国研制的“神舟九号” 试验飞船在返回地面通过大气层的飞行中，下列说法中
不正确的是
A．飞船的机械能保持不变 B．飞船的一部分机械能转化为内能
C．飞船的势能越来越小 D．飞船的外表温度会升高
答案：A
2．(多选)下列有关分子动理论的说法中，正确的是
A．扩散只能在气体或液体中进行 B．物体内分子之间的引力和斥力是同时存在的
C．一个物体的内能增加，一定有另一个物体的内能减少
D．物体内部大量分子的热运动越剧烈，物体的温度就越高
答案：BD
3．图3所示的各种做法中，符合安全用电原则的是
答案:B

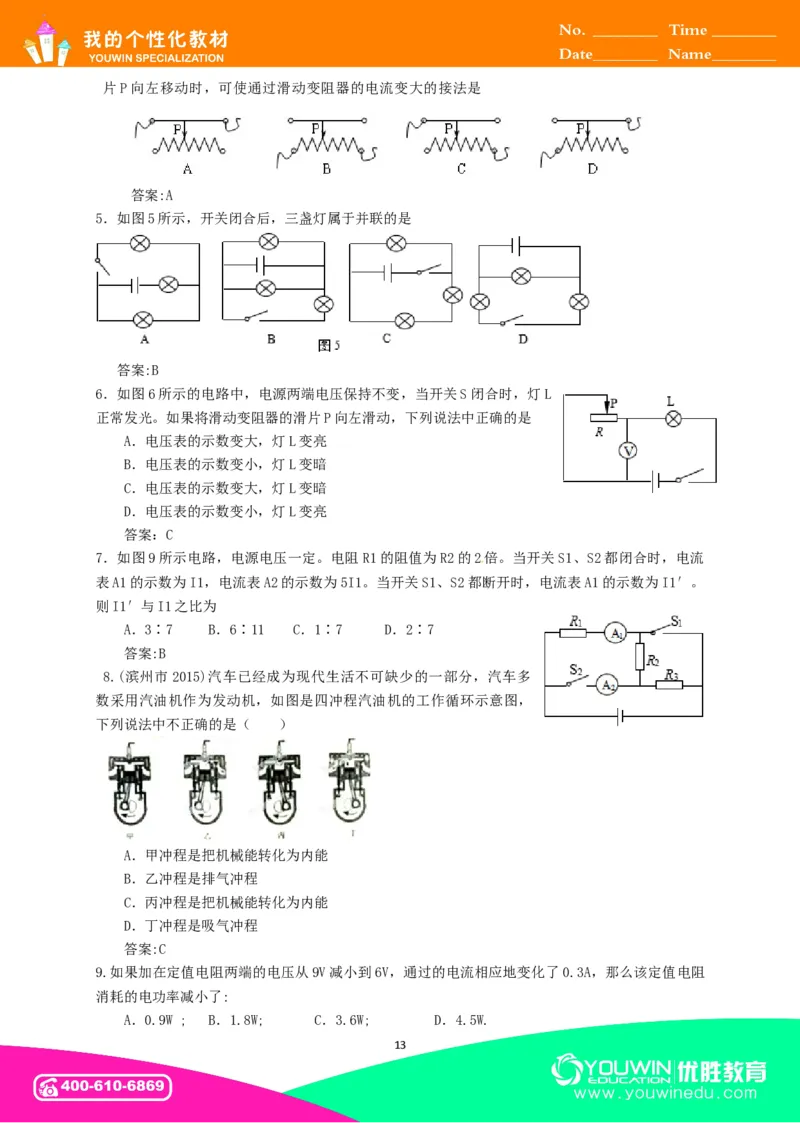

4．图4所示为滑动变阻器的四种接线方法。把它们分别连接在电路中，当滑
12片P向左移动时，可使通过滑动变阻器的电流变大的接法是
答案:A
5．如图5所示，开关闭合后，三盏灯属于并联的是
答案:B
6．如图6所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L
正常发光。如果将滑动变阻器的滑片P向左滑动，下列说法中正确的是
A．电压表的示数变大，灯L变亮
B．电压表的示数变小，灯L变暗
C．电压表的示数变大，灯L变暗
D．电压表的示数变小，灯L变亮
答案：C
7．如图9所示电路，电源电压一定。电阻R1的阻值为R2的2倍。当开关S1、S2都闭合时，电流
表A1的示数为I1，电流表A2的示数为5I1。当开关S1、S2都断开时，电流表A1的示数为I1′。
则I1′与I1之比为
A．3∶7 B．6∶11 C．1∶7 D．2∶7
答案:B
8.(滨州市2015)汽车已经成为现代生活不可缺少的一部分，汽车多
数采用汽油机作为发动机，如图是四冲程汽油机的工作循环示意图，
下列说法中不正确的是（ ）
A．甲冲程是把机械能转化为内能
B．乙冲程是排气冲程
C．丙冲程是把机械能转化为内能
D．丁冲程是吸气冲程
答案:C
9.如果加在定值电阻两端的电压从9V减小到6V，通过的电流相应地变化了0.3A，那么该定值电阻
消耗的电功率减小了:
A．0.9W ; B．1.8W; C．3.6W; D．4.5W.
13答案：D

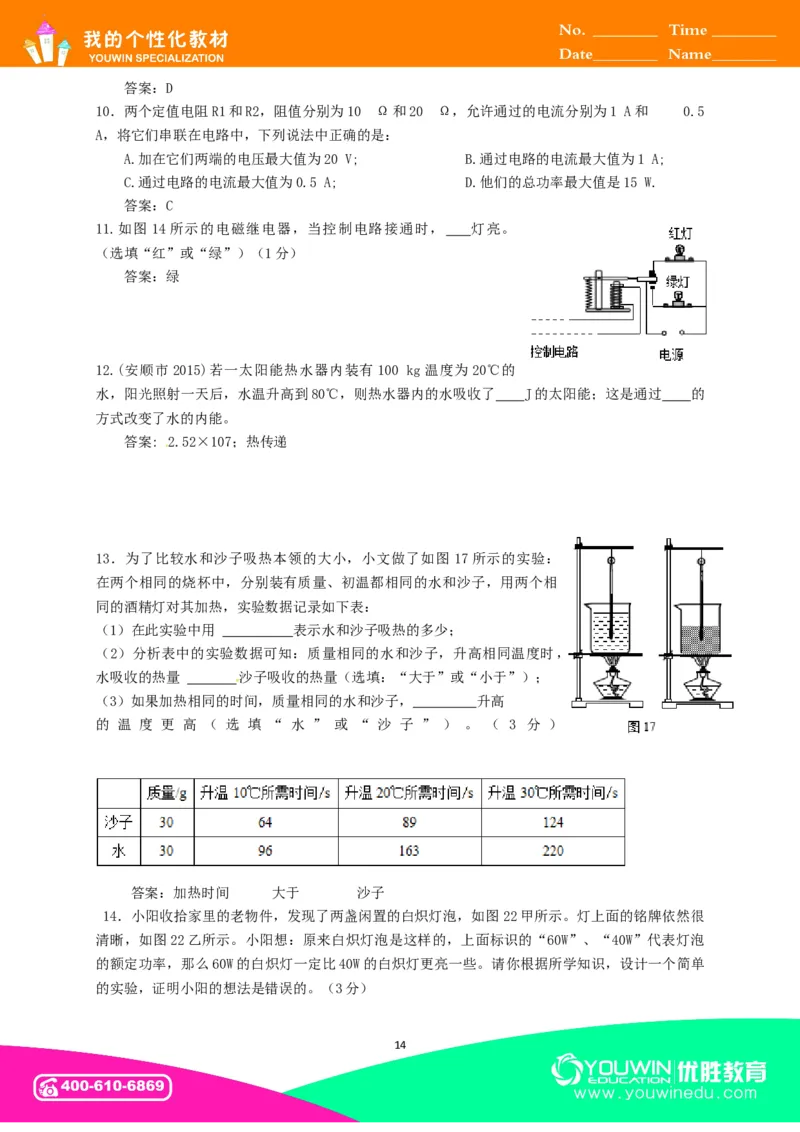

10．两个定值电阻R1和R2，阻值分别为10 Ω和20 Ω，允许通过的电流分别为1 A和 0.5
A，将它们串联在电路中，下列说法中正确的是：
A.加在它们两端的电压最大值为20 V; B.通过电路的电流最大值为1 A;
C.通过电路的电流最大值为0.5 A; D.他们的总功率最大值是15 W.
答案：C
11.如图 14所示的电磁继电器，当控制电路接通时， 灯亮。
（选填“红”或“绿”）（1分）
答案：绿
12.(安顺市2015)若一太阳能热水器内装有100 kg温度为20℃的
水，阳光照射一天后，水温升高到80℃，则热水器内的水吸收了 J的太阳能；这是通过 的
方式改变了水的内能。
答案: 2.52×107；热传递
13．为了比较水和沙子吸热本领的大小，小文做了如图 17所示的实验：
在两个相同的烧杯中，分别装有质量、初温都相同的水和沙子，用两个相
同的酒精灯对其加热，实验数据记录如下表：
（1）在此实验中用 表示水和沙子吸热的多少；
（2）分析表中的实验数据可知：质量相同的水和沙子，升高相同温度时，
水吸收的热量 沙子吸收的热量（选填：“大于”或“小于”）；
（3）如果加热相同的时间，质量相同的水和沙子， 升高
的 温 度 更 高 （ 选 填 “ 水 ” 或 “ 沙 子 ” ） 。 （ 3 分 ）
答案：加热时间 大于 沙子

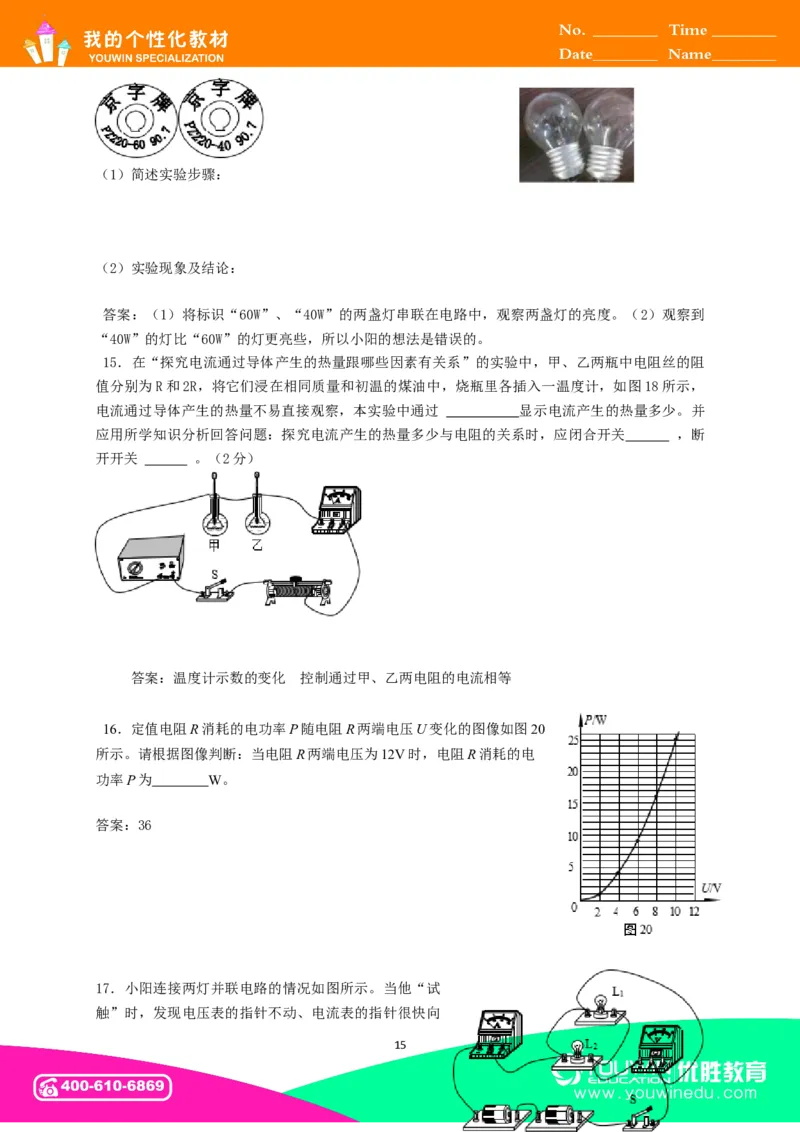

14．小阳收拾家里的老物件，发现了两盏闲置的白炽灯泡，如图22甲所示。灯上面的铭牌依然很
清晰，如图22乙所示。小阳想：原来白炽灯泡是这样的，上面标识的“60W”、“40W”代表灯泡
的额定功率，那么60W的白炽灯一定比40W的白炽灯更亮一些。请你根据所学知识，设计一个简单
的实验，证明小阳的想法是错误的。（3分）
14（1）简述实验步骤：
（2）实验现象及结论：
答案：（1）将标识“60W”、“40W”的两盏灯串联在电路中，观察两盏灯的亮度。（2）观察到
“40W”的灯比“60W”的灯更亮些，所以小阳的想法是错误的。
15．在“探究电流通过导体产生的热量跟哪些因素有关系”的实验中，甲、乙两瓶中电阻丝的阻
值分别为R和2R，将它们浸在相同质量和初温的煤油中，烧瓶里各插入一温度计，如图18所示，
电流通过导体产生的热量不易直接观察，本实验中通过 显示电流产生的热量多少。并
应用所学知识分析回答问题：探究电流产生的热量多少与电阻的关系时，应闭合开关 ，断
开开关 。（2分）
答案：温度计示数的变化 控制通过甲、乙两电阻的电流相等
16．定值电阻R消耗的电功率P随电阻R两端电压U变化的图像如图20
所示。请根据图像判断：当电阻R两端电压为12V时，电阻R消耗的电
功率P为 W。
答案：36
17．小阳连接两灯并联电路的情况如图所示。当他“试
触”时，发现电压表的指针不动、电流表的指针很快向
15右偏转，两灯都不发光。小红指出他在电路连接中有错误。（2分）
（1）若闭合开关S，可能造成的后果是______________________；
（2）请你改接图19电路中的一根导线，使电路连接完全正确。（在错接的导线上画×，然后画出
正确的接线位置）
答案：略

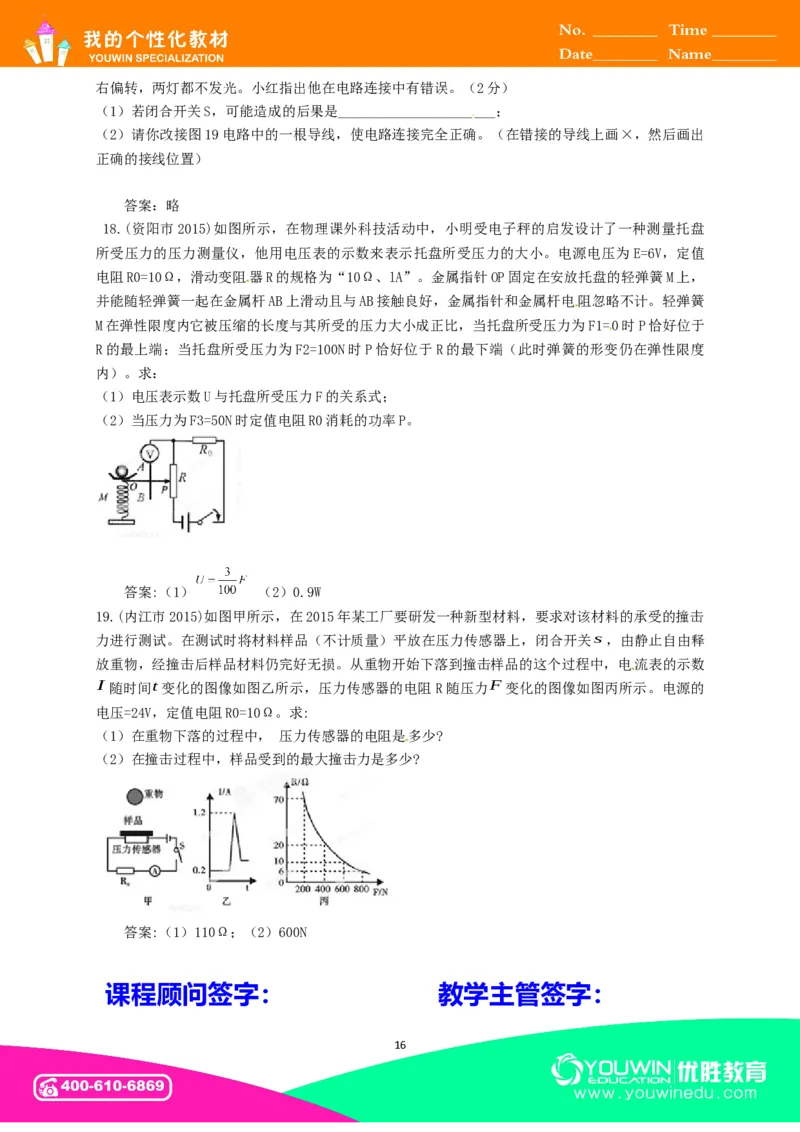

18.(资阳市2015)如图所示，在物理课外科技活动中，小明受电子秤的启发设计了一种测量托盘
所受压力的压力测量仪，他用电压表的示数来表示托盘所受压力的大小。电源电压为E=6V，定值
电阻R0=10Ω，滑动变阻器R的规格为“10Ω、lA”。金属指针OP固定在安放托盘的轻弹簧M上，
并能随轻弹簧一起在金属杆AB上滑动且与AB接触良好，金属指针和金属杆电阻忽略不计。轻弹簧
M在弹性限度内它被压缩的长度与其所受的压力大小成正比，当托盘所受压力为F1=0时P恰好位于
R的最上端；当托盘所受压力为F2=100N时P恰好位于R的最下端（此时弹簧的形变仍在弹性限度
内）。求：
（1）电压表示数U与托盘所受压力F的关系式；
（2）当压力为F3=50N时定值电阻R0消耗的功率P。
答案:（1） （2）0.9W
19.(内江市2015)如图甲所示，在2015年某工厂要研发一种新型材料，要求对该材料的承受的撞击
力进行测试。在测试时将材料样品（不计质量）平放在压力传感器上，闭合开关s，由静止自由释
放重物，经撞击后样品材料仍完好无损。从重物开始下落到撞击样品的这个过程中，电流表的示数
I 随时间t变化的图像如图乙所示，压力传感器的电阻R随压力F变化的图像如图丙所示。电源的
电压=24V，定值电阻R0=10Ω。求:
（1）在重物下落的过程中， 压力传感器的电阻是多少?
（2）在撞击过程中，样品受到的最大撞击力是多少?
答案:（1）110Ω；（2）600N
课程顾问签字： 教学主管签字：
1617
