（测试时间：30分钟，满分:60分）
一．选择题（每题3分，共30分）

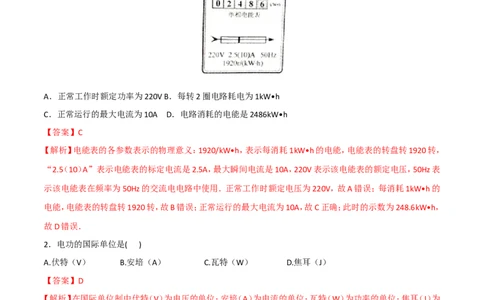

1．如图所示，是感应式电能表的示意图，与其技术参数有关的说法正确的是（ ）
A．正常工作时额定功率为220V B．每转2圈电路耗电为1kW•h
C．正常运行的最大电流为10A D．电路消耗的电能是2486kW•h
【答案】C
【解析】电能表的各参数表示的物理意义：1920/kW•h，表示每消耗1kW•h的电能，电能表的转盘转1920转，
“2.5（10）A”表示电能表的标定电流是2.5A，最大瞬间电流是10A，220V表示该电能表的额定电压，50Hz表
示该电能表在频率为50Hz的交流电电路中使用．正常工作时额定电压为220V，故A错误；每消耗1kW•h的
电能，电能表的转盘转1920转，故B错误；正常运行的最大电流为10A，故C正确；此时的示数为248.6kW•h，
故D错误．
2．电功的国际单位是( )
A.伏特（V） B.安培（A） C.瓦特（W） D.焦耳（J）
【答案】D
【解析】在国际单位制中伏特（V）为电压的单位；安培（A）为电流的单位；瓦特（W）为功率的单位；焦耳（J）为
电功的单位，故选D。
3.秋雨同学在厨房帮妈妈做饭时,观察到的一些现象并用物理知识解释不正确的是( )
A．磨刀，是为了增大压力
B．高压锅做饭熟的快，是因为锅内气压增大沸点升高
C．电饭锅做饭时，把电能转化成内能
D．冰箱里取出来的水果表面会有小水珠，是液化现象
【答案】A【解析】A．磨刀，是在压力一定时减少受力面积增大压强，A不正确，符合题意；B．液体沸点随气压的增大而
升高，高压锅做饭熟的快，正是因为锅内气压增大沸点升高，B正确，不符合题意；C．电饭锅做饭时，消耗电能，
锅内食物温度升高，内能增加，把电能转化成内能，C正确，不符合题意；D．冰箱里取出来的水果表面会有小
水珠，是空气中的水蒸气遇冷液化成的小水珠，是液化现象，D正确，不符合题意；答案选A。
4．以下物理量单位之间关系正确的是( )
A. lkW·h=3.6×105J B.1m/s=3.6km/h C.lkg/m3= l03g/cm3 D. lkg=9.8N
【答案】 B
【解析】A、lkW·h=3.6×106J，所以选项错误； B、1m/s=3.6km/h，选项正确；C、l g/cm3 = l03 kg/m3 ，选项错误；D、
kg是质量的单位，N是力的单位，质量和力不是同一物理量，不能划等号，选项错误。

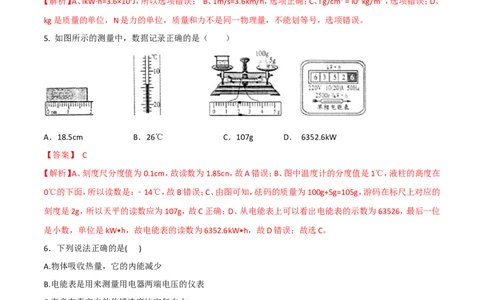

5. 如图所示的测量中，数据记录正确的是（ ）
A．18.5cm B．26℃ C．107g D． 6352.6kW
【答案】 C
【解析】A、刻度尺分度值为0.1cm，故读数为1.85cn，故A错误；B、图中温度计的分度值是1℃，液柱的高度在
0℃的下面，所以读数是：﹣14℃，故B错误；C、由图可知，砝码的质量为100g+5g=105g，游码在标尺上对应的
刻度是2g，所以天平的读数应为107g，故C正确；D、从电能表上可以看出电能表的示数为63526，最后一位
是小数，单位是kW•h，故电能表的读数为6352.6kW•h，故D错误；故选C。
6．下列说法正确的是( )
A.物体吸收热量，它的内能减少
B.电能表是用来测量用电器两端电压的仪表
C.声音在真空中的传播速度比空气中大
D.重力的方向总是竖直向下的
【答案】D
【解析】A选项，无腿吸收热量，内能增大，选项错误。B选项，电能表是来测量电路中消耗的电能的仪表，电压
表才是测量用电器两端的电压的仪表，选项错误。C选项，声音不能在真空中传播，声音在真空中传播的速度
是0，选项错误。D选项。重力的方向总是竖直向下的，选项正确。
7. 电动自行车是备受人们青睐的一种交通工具。如图所示，它可以电动骑行，也可以脚踏骑行。电动骑行时，蓄电池对车上电动机供电。如表是某型号电动自行车的主要技术参数，关于电动自行车，下列说法正确的是(
)
A．蓄电池一次充电储存能量为2×103J
B．从环保的角度与燃气摩托车相比，也有尾气污染
C．如果轮胎与地面接触的总面积为0.01m2，一般一个中学生骑车时，车对地面压强约为9×104Pa
D．以上都不对
【答案】C
【解析】蓄电池一次充电储存能量为W =UIt =48V×12A×3600s=2.0736×106J；电动自行车消耗的是电能，没有尾
气污染；因为一个中学生的质量大约为50kg，则一个中学生骑车时，车对地面压强约为p=F/S
=mg/S=[(50+40)kg×10N/Kg]/0.01m2=9×104Pa。故选C.
8. 下列用电器正常工作10秒钟消耗电能最少的是( )
A.手电筒的小灯泡 B.电视机 C.洗衣机 D.空调
【答案】A
【解析】手电筒的小灯泡正常工作的电流约为0.2A，电视机正常工作的电流约为1A，洗衣机正常工作的电流
约为2A，空调正常工作的电流约为5A，手电筒的小灯泡正常工作电压约为3V，电视机、洗衣机、空调正常工
作电压都是220V，由W=UIt可得手电筒的小灯泡正常工作10秒钟消耗电能最少。选项A正确。
9．如图是某同学设计的自动体重测试仪的原理图，下列有关它的说法中正确的是（ ）
A．体重测试仪所测体重越大，相同时间内消耗的电能越多
B．体重显示表是用电压表改装成的
C．体重测试仪电路由于缺少开关，始终处于通路
D．体重越大，体重显示表的示数越小【答案】A
【解析】本题电路中电阻R 与变阻器R 是串联的，体重示数计是串联在电路中的，所以体重示数计是由电流
1 2
表改装而成的。变阻器R 接入电路的是BC段电阻，滑片B通过杠杆与体重测试台相连。当体重测试台上放物
2
体时，测试台下沉，滑片B向上运动，电阻R 接入电路的电阻减小，电路中电流变大，由电流改装成的体重示
2
数计读数变大。根据P=UI，电源电压一定，电流增大，电路总功率增大，相同时间内消耗的电能越多。由于AB
端是绝缘体，当体重测试台上不放物体时，指针指在AB段，电路是相当于断路。
10．将电灯L 、L 串联在电路中，已知L 的电阻比L 的电阻大，在相同的时间内比较电流通过两灯泡所做的功
1 2 1 2
( )
A．L 的多 B．L 的多
1 2
C．一样多 D．无法判断
【答案】A
【解析】因为灯泡L 和L 串联在电路中，通过两灯的电流大小相等，又因为L 的电阻比L 大，所以L 两端的电
1 2 1 2 1
压比L 大。根据W=UIt可知，在相等的时间里，电流通过电灯泡L 做功多．故选A．
2 1
二．填空题（每空1分，共17分）

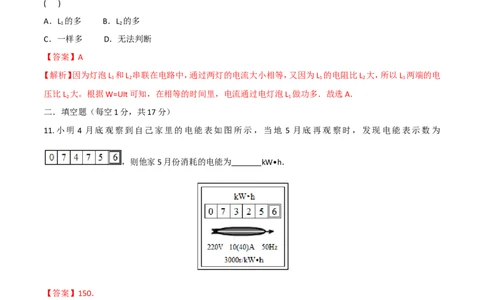

11.小明 4 月底观察到自己家里的电能表如图所示，当地 5 月底再观察时，发现电能表示数为
，则他家5月份消耗的电能为 kW•h．
【答案】150．
【解析】 5月份他家消耗的电能：W=7475.6kW•h﹣7325.6kW•h=150kW•h。
12.某导体两端电压为6伏，10秒内通过导体横截面的电荷量为5库，通过它的电流为 安，它消耗的
电能为 焦；若该导体两端的电压为12伏，该导体的电阻为 欧。
【答案】0.5； 30； 24
【解析】通过导体的电流为I=Q/t=5库/10秒=0.5安；它消耗的电能为W=UQ=6伏×5库=30焦；若该导体两端
的电压为12伏，该导体的电阻为R=U/I=12伏/0.5安=24欧。
13．某城市实施阶梯电价，具体方案如下表：用电时段 时段范围 电价
高峰期 第一天8：00-21：00 0.55元/千瓦时
低谷期 21：00-第二天8：00 0.30元/千瓦时
小刚留心观察了一下自家电能表，分别记录了他家第一天早8：00，晚21：00和第二天早8：00这三个时刻的
读数，如图所示，则他家这一天共消耗电能 KW•h，应付电费 元．
【答案】6 2.8
【解析】电能表可测量用户在某段时间内所消耗的电能，由题意知小刚家在高峰期消耗的电能为4 KW•h，在
低谷期消耗的电能为 2 KW•h，则他家这一天共消耗电能（2+4）KW•h =6KW•h，应付的电费为
4×0.55+2×0.30=2.8元。
14.将定值电阻 接在电压恒为6V的电源两端，通过电阻 的电流为 ，则 内电流在电阻 上所做
的功是 J。
【答案】12
【解析】电流做功的公式是W=UIt，把相关物理量人代入计算即可。W=UIt=6V×0.2A×10s=12J。
15.如右图所示，电源电压不变，R =6Ω，R =4Ω．
1 2
（1）当开关S 闭合，S 、S 断开时，电流表的示数为0.6A，电路总电阻是 Ω，电源电压为 V．
1 2 3
（2）当开关全都闭合时，电流表示数为1.5A，则通过R 的电流是 A，10s内电流通过灯泡L做的功为
1
J．
【答案】（1）10 ； 6 ；（1）1 ； 30
【解析】（1）当开关S 闭合，S 、S 断开时，电阻R =6Ω、R =4Ω串联接入电路，通过电路中的电流I=0.6A，则电
1 2 3 1 2
路总电阻R=R +R =6Ω+4Ω=10Ω，电源电压U=IR=0.6A×10=6V。（2）当开关全都闭合时，电阻R =6Ω、灯泡L并联
1 2 1
接入电路，电源电压U=6V，通过干路电流I′=1.5A，则通过R 的电流I =U/R =6V/6Ω=1A，通过灯泡的电流I= I′
1 1 1 L
－I =1.5A－1A=0.5A，在时间t=10s内电流通过灯泡L做的功为W=UIt=6V×0.5A×10s=30J。
1 L L
16.20秒内通过某导体横截面的电荷量为2库，电流所做功为6焦，则通过该导体的电流为_________安，此时该导体两端的电压为__________伏。当通过该导体的电流为0时，该导体的电阻为___________欧。
【答案】0.1；3；30
【解析】由题意知：t=20s，Q=2C，W=6J，则I=Q/t=2C/20s=0.1A，U=W/It=6J（/ 0.1A×20s）=3V，R=U/I=3V/0.1A=30Ω，
导体电阻是导体本身的一种性质，它的大小仅与组成导体的材料、长度、横截面积和温度有关，与导体两端电
压和通过的电流大小无关，故当电流为0时，电阻不变为30Ω。
17. 如图所示是探究小组在科技节上设计的保温箱的简易图，图中L 是温度传感器，电阻不计，作用相当于一
个开关，当温度高于某一设定值时，传感器发出信号，电源断开，停止加热；当温度低于某一设定值时，传感
器发出信号，接通电源加热，从而使箱内的温度保持在一定范围内。将温度传感器L和一段阻值为32Ω的电
热丝接入电源电压恒为24V的电路中（假设电热丝阻值不随温度变化）。
（1）保温箱的外壳要选用的材料是 （选填“热的不良导体”或“热的良导体”) ；
（2）电路工作时，通过电热丝的电流是 A ；电热丝工作lmin 消耗电能 J；
【答案】（1）热的不良导体；（2）0.75 1080
【解析】保温箱的外壳要选用的材料是热不良导体，这样才能起到保温的作用。根据公式 计算通过电热
丝的电流，利用公式w=UIt计算电热丝工作lmin 消耗电能；根据电源电压和发热功率先求出电路的总电阻，
再减去电热丝的电阻，就是需要串联的电热丝的电阻。（1）保温箱的外壳要选用的材料是热的不良导体，这
样才能起到保温的作用。（2）电路工作时，通过电热丝的电流 ；电热丝工作lmin 消
耗电能W=UIt=24V×0.75A×60S=1080 J。
三．计算题（第18题6分，第19题7分，共13分）
18.小明买了一辆电动自行车，该车电动机的工作电压为32V，电能转化为机械能的效率为75％，车轮与地面
接触的总面积为40cm2。小明骑电动自行车在水平公路上以6m/s的速度匀速直线行驶了10min，牵引力为
20N，人和车的总质量为100kg，在此过程中：
（1）电动自行车对水平地面的压强是多少？
（2）电动自行车通过的路程是多少？牵引力做功为多少?（3）电动自行车匀速行驶时，电动机的工作电流为多少？
【答案】（1）2.5×105Pa；（2）3.6×103m；7.2×104J；（3）5A
【解析】（1）电动车对水平面的压力等于电动车的重力即
（2）匀速行驶
（3）
19. 某兴趣小组制作了一个测量质量的电子秤，其原理如图甲所示，它主要四部分构成：托板、压力杠杆
OAB、压敏电阻R（电阻值会随所受压力大小发生变化的可变电阻）和显示重力大小的仪表A（实质是量程为0
～0.6A的电流表），其中OA长5cm，AB长20cm，电源电压恒为9V，压敏电阻R的阻值与所受压力的关系如
图乙所示（托板和杠杆组件的质量可以忽略不计，g取10N/kg）。求：
（1）托板上放某一重物时，电流表示数为0.2A，电子秤在1min内消耗的电能；
（2）托板上没有放置物体时，电路中的电流；
（3）为保护电流表不被损坏，电子秤能测量的最大质量。
【答案】 （1）0.2A （2）0.09A （3）60kg
【解析】（1）电路中总电压：U=9V；电流：I=0.2A；电子秤在1min内消耗的电能：W=UIt=9V×0.2A×1×60s=108J；
（2）由乙图可知，托板上没有放置物体即压敏电阻受到的压力为0时，压敏电阻R的阻值：R=100Ω，此时电流
中电流： ；（3）电路中允许的最大电流：Imax=0.6A，压敏电阻的最小阻值：
；由图象可知压敏电阻所受最大压力：F=150N；由杠杆平衡条件：FOB=FOA，即：
A
150N×20cm=F×5cm，解得托板对A点的最大压力：F=600N；电子称测量的最大质量：
A A
。
