连通器的原理及应用
一、选择题
1．如图所示，公路两侧的甲、乙两条水渠由路面下的倾斜涵洞相连，两渠水面相平，涵洞中的水流方向，正确
的说法是（ ）

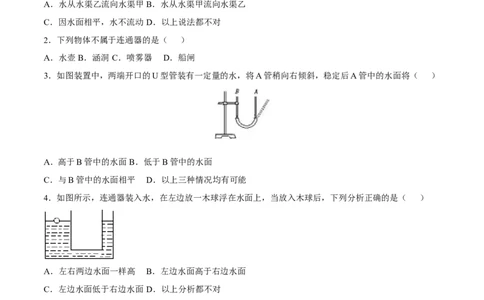

A．水从水渠乙流向水渠甲B．水从水渠甲流向水渠乙
C．因水面相平，水不流动 D．以上说法都不对
2．下列物体不属于连通器的是（ ）
A．水壶B．涵洞 C．喷雾器 D．船闸
3．如图装置中，两端开口的U型管装有一定量的水，将A管稍向右倾斜，稳定后A管中的水面将（ ）
A．高于B管中的水面 B．低于B管中的水面
C．与B管中的水面相平 D．以上三种情况均有可能
4．如图所示，连通器装入水，在左边放一木球浮在水面上，当放入木球后，下列分析正确的是（ ）
A．左右两边水面一样高 B．左边水面高于右边水面
C．左边水面低于右边水面 D．以上分析都不对
5．在连通器的两端分别装有清水和煤油，液面相平，如图所示，如果将阀门K打开，则（ ）
A．煤油向右流动B．清水向左流动C．均不流动 D．无法判断
二、填空题
6．船闸是利用 的原理工作的．
7．如图所示，甲、乙两容器间有一斜管相连，管中间有一阀门K，现甲、乙两容器内装有水，且水面相平．当阀
门K打开后，管中的水将 ，理由是 ．
8．学校改建操场时，工人师傅用一灌水的透明长塑料管检查操场是否水平．当管中的水静止时，管两端的水
面一定 ，当塑料管的一端提高10cm，最终管两端水面的高度差为
cm．
三、解答题
9．如图所示，连通器粗管直径是细管直径的4倍，现在连通器中注入水银，待水银稳定后再向细管中注入
70cm高的水（注入水后细管中仍有水银）．求：粗管中水银面上升多少？细管中水银面下降多少？参考答案：
一、
1、C
2、C
3、C
4、A
5、B

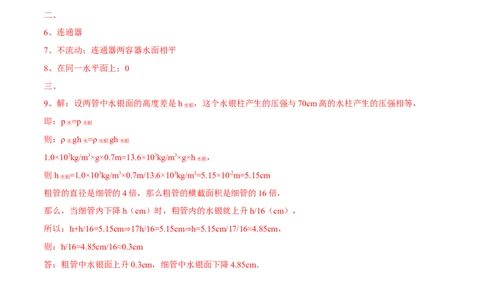

二、
6、连通器
7、不流动；连通器两容器水面相平
8、在同一水平面上；0
三、
9、解：设两管中水银面的高度差是h ，这个水银柱产生的压强与70cm高的水柱产生的压强相等，
水银
即：p =p
水 水银
则：ρ gh =ρ gh
水 水 水银 水银
1.0×103kg/m3×g×0.7m=13.6×103kg/m3×g×h ，
水银
则h =1.0×103kg/m3×0.7m/13.6×103kg/m3=5.15×10-2m=5.15cm
水银
粗管的直径是细管的4倍，那么粗管的横截面积是细管的16倍，
那么，当细管内下降h（cm）时，粗管内的水银就上升h/16（cm），
所以：h+h/16=5.15cm⇒17h/16=5.15cm⇒h=5.15cm/17/16≈4.85cm，
则：h/16=4.85cm/16≈0.3cm
答：粗管中水银面上升0.3cm，细管中水银面下降4.85cm．
