第五章《透镜及其应用》单元练习题
学校:___________姓名：___________班级：___________考号：___________
一、选择题

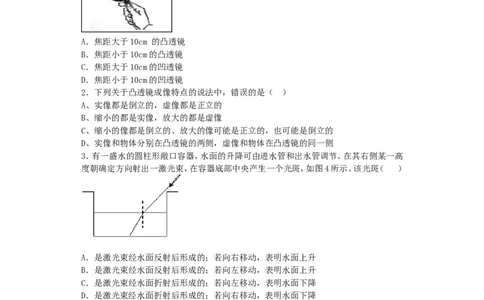

1．小永手拿—个透镜，置于直尺正上方10cm处，观察结果如图所示， 则该透镜是
（ ）
A．焦距大于10cm 的凸透镜
B．焦距小于10cm的凸透镜
C．焦距大于10cm的凹透镜
D．焦距小于10cm的凹透镜
2．下列关于凸透镜成像特点的说法中，错误的是（ ）
A、实像都是倒立的，虚像都是正立的
B、缩小的都是实像，放大的都是虚像
C、缩小的像都是倒立的、放大的像可能是正立的，也可能是倒立的
D、实像和物体分别在凸透镜的两侧，虚像和物体在凸透镜的同一侧
3．有一盛水的圆柱形敞口容器，水面的升降可由进水管和出水管调节。在其右侧某一高
度朝确定方向射出一激光束，在容器底部中央产生一个光斑，如图4所示。该光斑（ ）
A．是激光束经水面反射后形成的；若向右移动，表明水面上升
B．是激光束经水面反射后形成的；若向左移动，表明水面上升
C．是激光束经水面折射后形成的；若向左移动，表明水面下降
D．是激光束经水面折射后形成的；若向右移动，表明水面下降
4．物体放在凸透镜前，到凸透镜的距离是16cm，此时光屏上得到的是放大的像。则所用
的焦距很可能是（ ）
A．4cm B．8cm C．10cm D．18cm
5．一个物体在凸透镜前30cm处时，在屏上成一倒立放大的像，则凸透镜的焦距f为 (
)
A. 15cm < f < 30cm B. f > 15cm
C. f < 15cm D. f > 30cm
6．在探究“凸透镜成像规律”的实验中，已知凸透镜焦距为10cm，当光屏上成一缩小、
倒立的烛焰的像时，烛焰（蜡烛）与凸透镜的距离为（ ）
A．大于20cm B．等于20cm
C．大于10cm且小于20cm D．小于10cm
7．如图所示，小刚将盛满水的圆柱形透明玻璃杯贴近书本，透过玻璃杯观看书上的鹦鹉
试卷第7页，总7页图片（圆圈中的鹦鹉图与书本中的鹦鹉图实际大小相等），他所看到的虚像可能是
8．小光用凸透镜成像时，在光屏上承接到了像，他用黑纸把凸透镜的上半部挡住时，请
你分析此时光屏上的像会发生怎样的变化？
A．亮度不变，上半部像消失 B．亮度不变，下半部像消失
C．亮度变暗，只有上半部像 D．亮度变暗，像依然完整

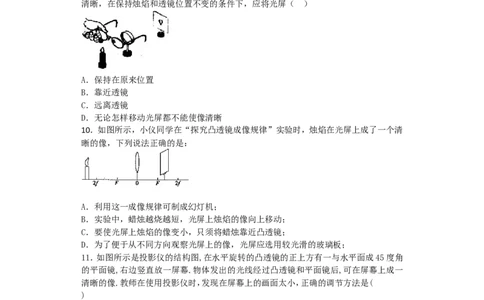

9．把如图中的凸透镜看作眼睛的晶状体，光屏看作是视网膜．给凸透镜“戴”上“老花
镜”，使烛焰在“视网膜”上成一清晰的像．若“取下”“老花镜”，为使光屏上的像
清晰，在保持烛焰和透镜位置不变的条件下，应将光屏（ ）
A．保持在原来位置
B．靠近透镜
C．远离透镜
D．无论怎样移动光屏都不能使像清晰
10．如图所示，小仪同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清
晰的像，下列说法正确的是：
A．利用这一成像规律可制成幻灯机；
B．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动；
C．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜；
D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板；
11．如图所示是投影仪的结构图,在水平旋转的凸透镜的正上方有一与水平面成45度角
的平面镜,右边竖直放一屏幕.物体发出的光线经过凸透镜和平面镜后,可在屏幕上成一
清晰的像.教师在使用投影仪时，发现在屏幕上的画面太小，正确的调节方法是(
)
A.减小投影仪与屏幕间的距离,下调凸透镜,减小凸透镜到物体间的距离
B.减小投影仪与屏幕间的距离,上调凸透镜,增大凸透镜到物体间的距离
C.增大投影仪与屏幕间的距离,下调凸透镜,减小凸透镜到物体间的距离
D.增大投影仪与屏幕间的距离,上调凸透镜,增大凸透镜到物体间的距离
12．一个焦距为10厘米的凸透镜，当物体从30厘米处逐渐移到离透镜20厘米处的过程
中，（ ）
试卷第6页，总7页A、像逐渐变小，像距逐渐变大 B、像逐渐变大，像距逐渐变大
C、像先变小后变大，像距一直增大 D、像一直变大，像距先变小后变大
13．如图所示，在发光的灯泡附近放置一凸透镜，在远处的墙上出现了灯丝清晰的像．关
于此像下列说法中正确的是
A．像是正立的 B．像是放大的 C．像是虚像 D．像比灯丝亮
14．下列说法不正确的是
A．使用投影仪时，投影片应放在2倍焦距和1倍焦距之间
B．老花镜当放大镜使用时，应将被观察物体放在焦点以内
C．照相机的镜头相当于一个凸透镜，照相时景物到镜头的距离应大于2倍焦距
D．入射到凸透镜上的光线，折射后一定会聚于焦点

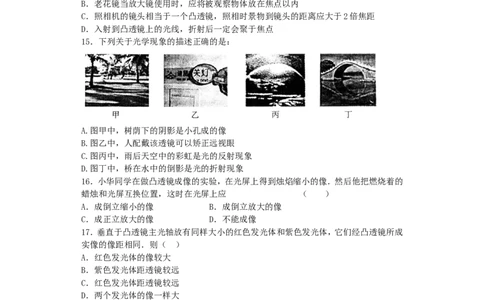

15．下列关于光学现象的描述正确的是：
A.图甲中，树荫下的阴影是小孔成的像
B.图乙中，人配戴该透镜可以矫正远视眼
C.图丙中，雨后天空中的彩虹是光的反射现象
D.图丁中，桥在水中的倒影是光的折射现象
16．小华同学在做凸透镜成像的实验，在光屏上得到烛焰缩小的像．然后他把燃烧着的
蜡烛和光屏互换位置，这时在光屏上应 （ ）
A．成倒立缩小的像 B．成倒立放大的像
C．成正立放大的像 D．不能成像
17．垂直于凸透镜主光轴放有同样大小的红色发光体和紫色发光体，它们经凸透镜所成
实像的像距相同．则（ ）
A．红色发光体的像较大
B．紫色发光体距透镜较远
C．红色发光体距透镜较远
D．两个发光体的像一样大
18． 人眼的晶状体相当于凸透镜，关于老花眼的成因，下列说法中正确的是（ ）
A．晶状体太薄，折光能力太弱
B．晶状体太薄，折光能力太强
C．晶状体太厚，折光能力太弱
D．晶状体太厚，折光能力太强
19．投影仪是教学中常用的仪器，如图所示是投影仪的结构图，在水平放置的凸透镜的
正上方有一与水平面成45°角的平面镜，右边竖直放一屏幕，物体发出的光线经过凸透
镜和平面镜后，可在屏上成一清晰的像．一教师在使用投影仪时，发现在屏幕上画面太
小，正确的调节方法是（ ）
试卷第7页，总7页A．减小投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离
B．减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离
C．增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离
D．增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离

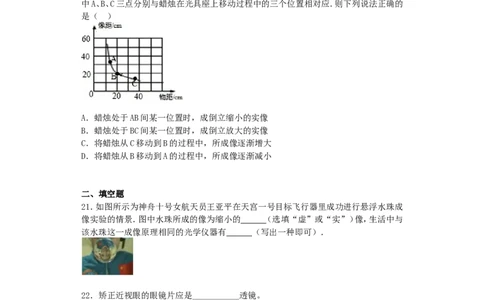

20．在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的图线如图所示．图线
中A、B、C三点分别与蜡烛在光具座上移动过程中的三个位置相对应．则下列说法正确的
是（ ）
A．蜡烛处于AB间某一位置时，成倒立缩小的实像
B．蜡烛处于BC间某一位置时，成倒立放大的实像
C．将蜡烛从C移动到B的过程中，所成像逐渐增大
D．将蜡烛从B移动到A的过程中，所成像逐渐减小
二、填空题
21．如图所示为神舟十号女航天员王亚平在天宫一号目标飞行器里成功进行悬浮水珠成
像实验的情景．图中水珠所成的像为缩小的 （选填“虚”或“实”）像，生活中与
该水珠这一成像原理相同的光学仪器有 （写出一种即可）．
22．矫正近视眼的眼镜片应是___________透镜。
23．如图，树枝和树叶由于 （选填“反射”或“吸收”）了绿光，所以看起来是绿
色的；甲图中看到水珠后面远处景物是倒立的，乙图中透过树叶上的水珠观察到树叶清
晰的叶脉，则水珠相当于一个凸透镜，通过 图中的水珠看到的是物体的实像．
24．古诗词中有许多关于光的诗句，请你欣赏：“举杯望明月，对影成三人”。这里的三
人其中一“人”是由于光的直线传播形成的是___________;由于光的反射形成的是
________;“潭清疑水浅”说的是___________现象；“池水映明月”中说的是
试卷第6页，总7页__________现象。
25．在凸透镜成像的实验中，烛焰在距透镜30cm处，光屏距透镜20cm处，在光屏上恰成
一个清晰的像，由此可知，该凸透镜的焦距在 cm到 cm之间，屏上像的大小
（填“大于”、“小于”或“等于”）烛焰的大小．
26．当摄影师用一台镜头焦距固定的照相机给全班同学照完合影后，接着又要给小明同
学照半身像，则这时摄影师应该 （填“增大”或“减小”）物距，同时 （填
“增大”或“减小”）镜头到底片的距离．若镜头上不小心落了一只小甲虫，则底片上
的像将 完整．（“依然”或“不”）
27．我们经常提到的像：①小孔成像②平面镜成像③放大镜成像④电影屏幕上的像⑤摄
像机拍的像⑥汽车观后镜中的像。其中属于虚像的有_______、由于折射而成的像有
__________
28．如图所示，在做“探究凸透镜成像”实验时，光屏上恰成一个清晰的像，则此时烛焰
所成
的像是 、 的实像；如果使烛焰沿主轴远离凸透镜，仍要在光屏上得
到清晰的像，则光屏应向 （选填“左”或“右”） 移动。
29．某小区楼道设有多功能电子门铃，此装置可以通过其内置摄像镜头来识别来访者，
该摄像镜头相当于凸透镜，经摄像镜头所成的是____________(选填“正立”或“倒
立”)、 __________(选填“放大”、“缩小”或“等大”)的实像；若镜头的焦距为
l0cm，为了能成清晰的像，人到镜头的距离应大于____________cm.
30．如图，在探究凸透镜成像实验中，小江把蜡烛放在凸透镜前的某一位置时，在透镜另
一侧离透镜20cm的光屏上得到一个倒立、缩小的清晰的像。当他把蜡烛移到距透镜
20cm处时，移动光屏，在另一侧所成的像是_____________、___________的实像。
三、填空题
31．在探究凸透镜成像规律时，小捷用了9个红色的发光二极管按“F”字样镶嵌排列在
白色的板上代替蜡烛作光源，实验装置如图所示：
（1）为了确定凸透镜的焦距，小捷将凸透镜正对太阳光，再把光屏放在另一侧，改变凸透
镜与光屏的距离，直到光屏上出现一个 （填“亮点”或“亮环”）为止，说 明
凸 透 镜 对 光 线 有 作 用 （填 “会 聚 ”或 “发 散 ” ） ，测得它
与凸透镜中心的距离为10cm，确定出焦距f= （填“5cm”或“10cm”）。
（2）凸透镜固定在光具座的零刻度线上，调整光源、凸透镜、光屏中心大致在_________,
这样做目的________________.
试卷第7页，总7页( 3 )小捷将光源移至光具座30cm处后，再移动光屏，至到如图所示位置，光屏上会出
现清晰的 （填“放大”、“缩小”或“等大”）的实像；在放大镜、照相机和投
影仪中，成像情况与此类似的是 。如果她将光源再远离凸透镜一些，这时
光屏应向 （填“左”或“右”）移动，以获得清晰的实像。
（4）如果实验中作为光源的“F”向下移动了，为了在光屏上看到完整地像，光屏应该向
_____(填“上”或“下”)移动。
（5）如果将光源移至7cm处，凸透镜此时成的是放大的 （填“虚像”或“实
像”）。
（ 6）实 验 中 ，屏 上 已 成 清 晰 的 像 ，此 时 固 定 光源，换 用 一 个 焦 距
略 大 一 些 的 凸 透 镜 进 行 实 验 ，则 光 屏 需 向 （填“靠 近 ”或
“远 离 ” ）凸 透 镜 的 方 向 移 动 ，才 能 在 光 屏 上 再 次 成 清 晰
的 像 。
32．在焦距为5厘米、10厘米或15厘米的凸透镜中选择一个放置于光具座的A点处，如
图所示。
将蜡烛、光屏分置于光具座上透镜的两侧，调整透镜和光屏的中心大致与烛焰的中心在
高度。先后两次将蜡烛放置在距B点5厘米处，保持透镜在A点位置不变，移动光屏，可
在光屏上得到大小不同的两个像。比较两次所成的像，当蜡烛置于光具座上 厘米
刻度处时，所成的像较大；实验中所用透镜的焦距可能是 厘米。
33．如图为“探究凸透镜成像规律”的实验装置．
（1）点燃蜡烛后，调节凸透镜和光屏，使它们的中心跟烛焰的中心大致在
；
（2）烛焰正好在光屏上成倒立、等大、清晰的像，则该凸透镜的焦距是 ；
（3）保持蜡烛位置不动，把凸透镜从距烛焰一倍焦距处向烛焰方向移动2cm，通过观察找
到一个 像（选填“实”或“虚”）．
四、实验题
34．按要求完成下列各题：
（1）在图中，作出物体ABC在平面镜中所成的像。
（2）在图中，OB是一束光线由水中斜射入空气中的折射光线，请在图中大致画出入射光
线，并标出折射角γ．
（3）完成图中的光路图。
a B
O
F OF F
c
b
第（1）题 第（2）题 第（3）题
试卷第6页，总7页35．如图所示，光线AO是通过凹透镜折射后射向水面的一条光线．请画出光线AO通过凹
透镜前的入射光线、在水面的反射光线以及进入水中的折射光线的大致方向．
试卷第7页，总7页参考答案
1．A
【解析】用凸透镜观察较小的邮票图案，要使邮票放大，把凸透镜作为放大镜使用，邮票到凸
透镜的距离一定小于凸透镜的焦距10cm．故选A．
2．B
【解析】
试题分析：凸透镜成像的四种情况：U＞2f，在凸透镜的另一侧得到倒立、缩小的实像．U=2f，
在凸透镜的另一侧得到倒立、等大的实像．2f＞U＞f，在凸透镜的另一侧得到倒立、放大的实
像．U＜f，蜡烛的同侧得到正立、放大的虚像．
A、实像都是倒立的、虚像都是正立的．说法正确．不符合题意．
B、缩小的都是实像，放大的有实像也有虚像．符合题意．
C、缩小的都是倒立的，放大的有倒立的，也有正立的．说法正确．不符合题意．
D、实像和物体在凸透镜的两侧，虚像和物体在凸透镜的同侧．说法正确．不符合题意．
故选B．
考点：本题考查凸透镜成像规律及其探究实验
点评：掌握凸透镜成像的几种情况，然后进行总结得出答案．
凸透镜成像的四种情况是凸透镜成像习题的基础，一定要掌握．
3．C
【解析】
试题分析：光由空气斜射进入水中时，折射光线向法线偏折，折射角小于入射角，所以光斑是
由光的折射形成的；当水面上升时，折射光路的变化如图，可见，水面上升，折射点右移，光斑
右移，故选C。
考点：作光的折射光路图
4．C
【解析】
试题分析：根据凸透镜成像条件可知，要使光屏上得到一个放大的像，则物距应该大于一倍
焦距且小于二倍焦距，已知物体放在凸透镜前16cm处，则物距为16cm，结合凸透镜的成像条
件可判断焦距的大小．物体通过凸透镜后在光屏上得到一个放大的像的条件是物距大于一
倍焦距且小于二倍焦距．物体到凸透镜的距离是16cm，则物距为16cm，根据题意可得：f＜
16cm＜2f，解此不等式可知凸透镜的焦距8cm＜f＜16cm，所以选项A、B、D都不正确．故选C．
考点：本题考查凸透镜成像的应用
点评：（1）掌握凸透镜成像的三种情况，物距、像距和像的性质．
（2）利用物距求焦距，或利用焦距求物距变化范围．
5．A
【解析】物体在凸透镜前30cm处时，在屏上成一倒立放大的像，所以f＜30cm＜2f，得15cm
＜f＜30cm．
故选A．
答案第1页，总9页6．A
【解析】解：焦距为10cm，二倍焦距为20cm，烛焰与凸透镜的距离为物距，当物距大于二倍焦
距20cm才可成缩小倒立的实像，故选A．
【点评】此题就是据凸透镜的成像规律来分析物距的大小与成像性质的关联．
7．A
【解析】可得到正立得放大的虚像，因为贴近书本故成像稍大，选A
8．D
【解析】
试题分析：在做凸透镜成像的实验时，当将凸透镜的上半部挡住时，下半部仍可以汇聚光线，
所以仍可以成物体完整的像．但照射到凸透镜上部的光线将被挡住，所以汇聚到像点的光线
少了，所以像的亮度将变暗．
故选D．
考点：凸透镜成像规律及其探究实验．
点评：此题主要考查了学生对凸透镜成像原因的理解，是一道很好的题目．
9．C
【解析】
试题分析：远视眼是晶状体变薄，晶状体对光线的会聚能力减弱，使像成在视网膜的后方，戴
凸透镜使光线会聚一些，使像呈在视网膜上．当去掉凸透镜，又恢复到原来的状态，光屏向远
离凸透镜方向移动．
解：老花镜属于凸透镜，凸透镜对光线有会聚作用，有老花镜片时，凸透镜所成的像会前移；
拿走老花镜后，凸透镜所成的清晰的像应该在光屏的后面，所以应将光屏向远离透镜方向移
动，才能得到清晰的烛焰的像．
故选C．
【点评】本题凸透镜相当于晶状体，光屏相当于视网膜，远视眼所成的像在视网膜后，佩戴凸
透镜做成的眼镜后，像会后移到视网膜上．
10．B
【解析】
试题分析：在凸透镜成像的实验中，物距大于像距是照相机的原理成倒立缩小的实像，物距
越大，像距越小，像越小。实验中，蜡烛越烧越短，光屏上烛焰的像向上移动；为了便于从不同
方向观察光屏上的像，光屏应选用较粗糙的玻璃板。
A．利用这一成像规律可制成幻灯机；不合题意；
B．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动；符合题意；
C．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜；不合题意；
D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板；不合题意；
故选B。
考点：此题考查的是“探究凸透镜成像规律”实验。
点评：在此题中了解凸透镜的成像原理和成像的特点是解决此题的关键。
11．C
【解析】凸透镜成实像时，减小物距，增大像距，即减小透镜到投影片的距离，增大投影仪和屏
幕间的距离，才能将屏幕上较小的画面变大．故选C．
12．B
【解析】某凸透镜的焦距为10cm，当物体沿主光轴从距透镜30cm处沿主光轴移到距透镜20cm
处时，物距减小，但物体始终在凸透镜的二倍焦距以外，所以此时所成的像始终是倒立缩小
的实像，但像距增大，像变大．
答案第2页，总9页故选B．
13．B
【解析】由题意知，灯丝在墙上有一个清晰的像，说明此时凸透镜成的是实像，实像都是倒立
的．由此可以确定答案A、C是错误的．
由于此时的物距小于像距，所以此时的成像情况是：f＜u＜2f的凸透镜成像，此时成的像是
倒立的放大的实像，故B正确．
灯丝发出的光只有一部分经过凸透镜折射后在墙壁上成像，所以其亮度要比灯丝暗．故D错
误．综上分析，故选B．
14．D
【解析】
试题分析：投影仪是利用物体位于一倍焦距和两倍焦距之间时，成倒立、放大的实像，使用投
影仪时，投影片应放在2倍焦距和1倍焦距之间，故选项A正确；老花镜是凸透镜，当放大镜
使用时，应将被观察物体放在焦点以内，成正立、放大的虚像，故选项B正确；照相机的镜头
相当于一个凸透镜，照相时景物到镜头的距离应大于2倍焦距，成倒立、缩小的实像，故选项
C正确；平行主光轴的光线入射到凸透镜上的光线，折射后会聚于焦点，其它情况下，折射后
不一定会聚于焦点，故选项D不正确。故选D。
考点：透镜成像规律的使用
15．B
【解析】
试题分析：图甲中，树荫下的阴影是树的影子，不是小孔成的像，故选项A不正确；图乙中，该
透镜是凸透镜，人配戴该透镜可以矫正远视眼，故选项B正确；图丙中，雨后天空中的彩虹是
光的色散现象，故选项C不正确；图丁中，桥在水中的倒影是光的反射现象，故选项D不正确。
考点：光现象
16．B
【解析】
试题分析：照相机的原理：当u﹥2f时，成倒立、缩小的实像，f﹤v﹤2f，u﹥v；投影仪的原理：
当f﹤u﹤2f，成倒立、放大的实像，v﹥2f，U﹤v 。 故选B
考点：凸透镜成像
17．C
【解析】
试题分析：根据红光的偏折程度小，紫光的偏折程度大，即红光折射能力弱紫光折射能力强，
根据物距相同时，比较像距来解答此题．
解：由光的色散可知：紫光比红光的折射能力强，当红色发光体和紫色发光体离透镜的距离
相同时，紫色发光体所成实像的像距应该短，但题中垂直于凸透镜主光轴放有同样大小的红
色发光体和紫色发光体，它们经凸透镜所成实像的像距相同．说明红色发光体距透镜较远．
故选C．
【点评】本题主要考查学生对凸透镜成像的应用，以及紫光的折射能力大于红光的掌握．是一
道中档题．
18．A
【解析】
试题分析：老花眼又叫远视眼，是由于把像成在了视网膜的后面而看不清楚的，这是由于 晶
状体太薄，折光能力太弱造成的，故应选A。
考点：凸透镜成像
19．C
答案第1页，总9页【解析】
试题分析：首先知道投影仪是利用凸透镜成实像时，f＜u＜2f，成倒立放大的实像；其次本题
的主要意思是将屏幕上较小的像要变大，根据“物近像远像变大”来调节．
解：凸透镜成实像时，减小物距，增大像距，即减小透镜到投影片的距离，增大投影仪和屏幕
间的距离，才能将屏幕上较小的画面变大．
故选C．
【点评】会理解应用凸透镜成实像时的调节规律“物近像远像变大”；凸透镜成虚像时的调
节规律“物近像近像变小”．
20．C
【解析】
试题分析：（1）根据u=v=2f，成倒立、等大的实像，判断凸透镜的焦距．
（2）根据物距和焦距，判断凸透镜成像情况：
u＞2f，成倒立、缩小的实像．
2f＞u＞f，成倒立、放大的实像．
u＜f，成正立、放大的虚像．
（3）凸透镜成实像时，物距减小，像距增大，像变大．
解：（1）由图象知，u=v=2f=20cm，凸透镜成倒立、等大的实像，所以凸透镜的焦距：f=10cm．
（2）物距大于一倍焦距时，凸透镜成实像．
A、蜡烛处于AB间某一位置时，2f＞u＞f，成倒立、放大的实像．选项错误．
B、蜡烛处于BC间某一位置时，u＞2f，成倒立、缩小的实像．选项错误．
C、将蜡烛从C移动到B的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，
像变大．选项正确．
D、将蜡烛从B移动到A的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，
像变大．选项错误．
故选C．
【点评】凸透镜成像的几种情况和凸透镜成实像时，物距增大，像距减小，像变小在凸透镜成
像习题中有广泛的应用，一定要熟练掌握．
21．实；照相机
【解析】
试题分析：首先根据图可确定像的性质，再根据凸透镜成实像时，物距大于像距，成倒立缩小
的实像，应用于照相机来解答此题．
解：图中所成的像为倒立、缩小的实像，那么水珠相当于凸透镜，照相机（或摄影像机等）就是
利用这一成像原理．
故答案为：实；照相机．
【点评】根据物距和像距的关系，判断凸透镜成像性质和应用，是一种常用的方法，一定要熟
练掌握．
22．凹。
【解析】
试题分析：矫正近视眼的眼镜片应是凹透镜，矫正远视眼的眼镜片应是凸透镜。
考点：近视眼的矫正。
23．反射；甲
【解析】
试题分析：（1）不透明物体的颜色是由它反射的色光决定的；
（2）透明的物体都可以制成凸透镜，尽管材料不同，但是对光线的作用和成像情况都是相同
答案第2页，总9页的．
露珠是一个凸透镜，露珠看叶脉跟放大镜的原理．
看远处的物体是物体处于凸透镜一倍焦距以外，成倒立的实像．
解：（1）不透明物体的颜色是由它反射的色光决定的，树枝和树叶之所以看起来是绿色的，是
因为它们反射了绿光；
（2）露珠中间厚，边缘薄，形成一个水凸透镜，叶脉在水凸透镜的一倍焦距以内，成正立、放大
的虚像，和放大镜的原理是相同的．
甲图中看到水珠后面远处景物是倒立的，是因为物体距离凸透镜稍远，一倍焦距以外，像距
一般稍微大于焦距，所成实像在透镜和眼睛之间，是客观存在的，不需要承接物；光线继续向
前传播，直到眼睛，可以看见这个实像．
故答案为：反射；甲．
【点评】了解不透明物体颜色的形成原因，知道透明材料制成的凸透镜和凹透镜，虽然材料不
同，但是对光线的作用和成像情况是相同的．
24．人的影子、酒杯中的像、折射、反射
【解析】考点：光在均匀介质中直线传播；光的反射；光的折射现象及其应用．
专题：应用题；光的传播和反射、平面镜成像；光的折射、光的色散．
分析：（1）“举杯望明月，对影成三人”中的三人是指：本人、地面的影子、水中的人影，影子
是由于光的直线传播形成的，酒杯中的像，是由于光的反射形成的虚像，属于平面镜成像；
（2）“潭清疑水浅”是由于光的折射，看到水低的像在实际位置的上方，“池水映明月”是
由于光的反射形成的虚像，属于平面镜成像．
解答：解：（1））“举杯望明月，对影成三人”中的三人是指：本人、地面的影子、酒杯中的像，
由于光的直线传播形成的是人在地面的影子；由于光的反射形成的是酒杯中的像；
（2）由于光的折射，我们从岸上看水里的东西，看到的是物体的像，在物体的上方，所以，；
“潭清疑水浅”说的是折射现象，“池水映明月”属于平面镜成像，是由于光的反射形成的．
故答案为：人的影子；酒杯中的像；折射；反射．
点评：本题考查了光的直线传播、光的反射、折射现象及其应用．知道规律是基础，还要了解
一些光的直线传播、光的反射、折射现象．
25．10；15；小于
【解析】
试题分析：首先根据物距和像距的关系判断物体成像情况，然后根据凸透镜的成像时的物距
和像距的不等式求得焦距．
（1）凸透镜成实像时，物距大于像距时成缩小的像，物距等于像距时成等大的像，物距小于像
距时成放大的像．
（2）凸透镜成像的三种情况：
U＞2f，成倒立、缩小的实像，2f＞V＞f．
2f＞U＞f，成倒立、放大的实像，V＞2f．
U＜f，成正立、放大的虚像．
解：光屏上能接到像是实像，
U=30cm，V=20cm，U＞V，光屏上呈现倒立、缩小的实像．
U＞2f，30cm＞2f，15cm＞f，
2f＞V＞f，2f＞20cm＞f，20cm＞f＞10cm，
15cm＞f＞10cm．
故答案为：10；15；小于．
【点评】本题先从物距和像距的关系判断像的性质，再由像的性质判断物距和焦距、像距和焦
答案第1页，总9页距的关系，解不等式求解．
26．减小；增大；依然
【解析】
试题分析：根据凸透镜成像的规律分析．像变大时，像距也变大，而物距变小．
所谓凸透镜即是中间厚边缘薄的透镜，对于照相机来说，其镜头就是一个凸透镜，其能成像
也是利用凸透镜的成像规律的缘故，所以若镜头上不小心落了一只小甲虫，此时剩余部分是
一个凸透镜，故据此能判断此时透过镜头光线的多少是否发生了改变，且能判断能否否成像．
解：当照完合影后，又给小明同学照半身像时，照相机所成的像变大了，像距也要变大，物距
变小，故照相机到小明的距离变小，镜头到底片的距离变大．
照相机的镜头相当于一个凸透镜，即所拍摄的物体反射的光经凸透镜折射后聚在照相机的
底片上，此时就能在底片上成一个倒立、缩小的实像；所以若镜头上不小心落了一只小甲虫，
剩余的部分一般仍是凸透镜，故仍能成一个完整的像，但此时透过镜头的光线少了，所以此
时所成的像应该比原来暗一些．
故答案为：减小；增大；依然．
点评：本题考查了凸透镜成像时的像的大小与像距、物距的关系．知道照相机的镜头相当于
一个凸透镜，当落了一只小甲虫后，其他部分仍是一个凸透镜，据此分析是解决该题的关键．
27．②③⑥ ③④⑤
【解析】
试题分析：小孔成像是倒立的实像，属于光的直线传播现象；平面镜成像是等大的虚像，属于
光的反射现象；放大镜成像是放大的虚像，属于光的折射现象；电影屏幕上的像是倒立放大
的实像，属于光的折射现象；摄像机的像是倒立缩小的实像，属于光的折射现象；汽车观后镜
的像是虚像，属于光的反射现象；所以属于虚像的有②③⑥、由于折射而成的像有③④⑤。
【考点定位】光现象；光的反射与折射
28．倒立 放大 左
【解析】
试题分析：在凸透镜成像规律中，当物体放在1-2倍焦距之间时，像的位置在2倍焦距以外，
像距大于物距。由图可知，此时符合物体在1-2倍焦距之间的成像规律，像的性质是倒立、放
大的实像。当物体远离凸透镜时，所成的像则会靠近凸透镜，所以光屏应向左移动。
考点：凸透镜成像规律
29．倒立；缩小；20．
【解析】
试题分析：摄像头的镜头相当于一个凸透镜，摄像头是根据凸透镜成倒立、缩小的实像来工
作的．
镜头的焦距是10cm，为了能成清晰的像，人到镜头的距离应大于镜头的二倍焦距20cm．
所以答案为：倒立；缩小；20．
考点：凸透镜成像的规律
点评：凸透镜成像的三种情况和应用是凸透镜成像习题的重要依据，一定要熟练掌握：
u＞2f，成倒立、缩小的实像，应用于照相机和摄像头．
2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪．
u＜f，成正立、放大的虚像，应用于放大镜和老花镜．
30．倒立、放大；
【解析】蜡烛位于凸透镜前，调节好透镜和光屏位置后，在透镜另一侧离透镜20cm的光屏上
呈现缩小、倒立的像，说明此时u＞2f，2f＞v＞f．
把蜡烛移到距透镜20cm处时，2f＞u＞f，v＞2f，相当于像与物的位置对调，光屏上呈现倒立、
答案第2页，总9页放大的实像．
31．（1）亮点 会聚 10（2）同一高度 光源、凸透镜、光屏中心大致同一高度（3）缩小，照相
机，左（4）上（5） 虚 （6）远离
【解析】（1）测量凸透镜的焦距时，当出现一个最小最亮的光斑时，就可以读取；凸透镜对光线
起到会聚的作用；（2）凸透镜固定在光具座的零刻度线上，调整光源、凸透镜、光屏中心大致
在同一高度,这样做目的使像成在光屏的中心；( 3 )当物距大于2倍焦距时，成倒立缩小的
实像；应用是照相机；（4）如果实验中作为光源的“F”向下移动了，为了在光屏上看到完整
地像，光屏应该向上移动。（5）如果将光源移至7cm处，物距小于焦距，凸透镜此时成的是放
大的虚像；（ 6）换成焦距更大的透镜时，光屏应远离凸透镜。
32．同一；35；5、10；
【解析】
考点：凸透镜成像。
分析：为了保证蜡烛成的像在光屏的中央，应调节透镜和光屏的中心大致与烛焰的中心在同
一高度；如果两处都能够在光屏上成像，说明它们成的都是实像，且物距较小时所成的像较
大，故B点右侧5cm处成的像较大，此时在光具座上的位置是35cm处；此时物距为15cm，则
凸透镜的焦距为5cm和10cm都能够满足题意。
33．（1）同一高度；（2）10cm；（3）虚
【解析】
试题分析：（1）凸透镜成像实验中，把凸透镜、蜡烛、光屏放在同一条直线上，点燃蜡烛，调整
蜡烛、凸透镜，光屏的高度，使烛焰、凸透镜、光屏的中心大致在同一高度，烛焰的像才能呈现
在光屏的中央位置．
（2）光屏上得到倒立、等大的实像，此时u=v=2f=20cm，则f=10cm．
（3）如图所示，当把凸透镜从距蜡烛一倍焦距处向蜡烛移动2cm时，u＜f，蜡烛在焦点之内，
会在凸透镜同侧成正立放大的虚像
考点：凸透镜成像规律及其探究实验
点评：（1）本题考查了凸透镜成像规律及其实验中的细节问题，比较简单，但也是学生容易忽
视的地方，因此课堂上应边做实验边强调一些．
（2）凸透镜成像时，物距等于像距时，成倒立、等大的实像，知道物距、或知道像距、或知道物
距和像距的和，求凸透镜的焦距是一种常用的方法．
34．
【解析】
试题分析：（1）平面镜成的是正立等大的虚像，像和物关于镜面对称。
（2）在光的折射中，折射光线、入射光线与法线在同一平面内；折射光线与入射光线分居法线
两侧；光从空气斜射入水或其他介质时，折射光线向法线方向偏折，折射角小于入射角。光从
水或其它介质斜射入空气中时，折射光线远离法线，折射角大于入射角。
答案第1页，总9页（3）经透镜折射的三条特殊光线：过光心的光线经透镜后传播方向不改变；平行于主光轴的
光线，经凸透镜后经过焦点；经凹透镜后向外发散，但其反向延长线必过焦点（所以凸透镜对
光线有会聚作用，凹透镜对光有发散作用）；经过凸透镜焦点的光线经凸透镜后平行于主光
轴；射向异侧焦点的光线经凹透镜后平行于主光轴。
考点：光路图
35．如下图所示
【解析】
试题分析：平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．据此作
出光线AO通过凹透镜前的入射光线；过入射点垂直界面作出法线，在空气中法线的另一侧作
出反射光线，注意反射角等于入射角；在水中法线的另一侧作出折射光线，注意折射角小于
入射角，如上图所示。
【考点定位】光路图的画法
答案第2页，总9页
