2020 年黄石市九年级五月调研考试
物理、化学试题卷
物理试题
一、选择题

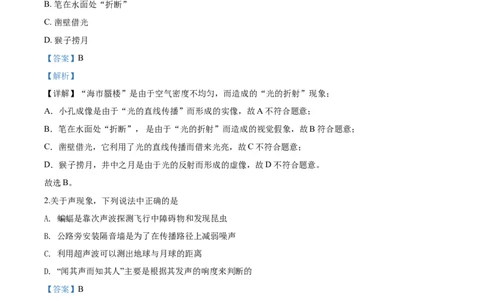

1.海市蜃楼现象与下列现象或故事，属于同一类光学现象的是（ ）
A. 小孔成像
B. 笔在水面处“折断”
C. 凿壁借光
D. 猴子捞月
【答案】B
【解析】
【详解】“海市蜃楼”是由于空气密度不均匀，而造成的“光的折射”现象；
A．小孔成像是由于“光的直线传播”而形成的实像，故A不符合题意；
B．笔在水面处“折断”， 是由于“光的折射”而造成的视觉假象，故B符合题意；
C．凿壁借光，它利用了光的直线传播而借来光亮，故C不符合题意；
D．猴子捞月，井中之月是由于光的反射而形成的虚像，故D不符合题意。
故选B。
2.关于声现象，下列说法中正确的是
A. 蝙蝠是靠次声波探测飞行中障碍物和发现昆虫
B. 公路旁安装隔音墙是为了在传播路径上减弱噪声
C. 利用超声波可以测出地球与月球的距离
D. “闻其声而知其人”主要是根据其发声的响度来判断的
【答案】B
【解析】
【详解】A．蝙蝠是靠超声波的回声定位探测障碍物和昆虫的。故A错误；
B．安装隔音墙是为了在传播路径上减弱噪声。故B正确；
C．声音的传播需要介质，真空不能传声，利用超声波不能测出地球与月球的距离。故B错误；
D．音色是判断发声体的依据，“闻其声而知其人”主要是根据其发声的音色来判断的，故D错误。
故选B。
3.对下列古诗词或谚语中涉及的物态变化，解释错误的是（ ）A. 月落乌啼霜满天，江枫渔火对愁眠——霜 的形成是凝华现象
B. 岚雾今朝重，江山此地深——雾是汽化形成 的
C. 露从今夜白，月是故乡明——露是液化形成的
D. 大树底下好乘凉——水蒸发吸热
【答案】B
【解析】
【详解】A．霜是空气中的水蒸气遇冷凝华形成了固态小冰晶，故A正确，不符合题意；
B．雾是空气中的水蒸气遇冷液化形成了液态小水珠，故B错误，符合题意；
C．雾是空气中的水蒸气遇冷液化形成了液态小水珠，故C正确，不符合题意；
D．树干和枝叶含水量高，而水的蒸发是吸热过程，所以大树底下温度较低，故D正确，不符合题意。
故选B。

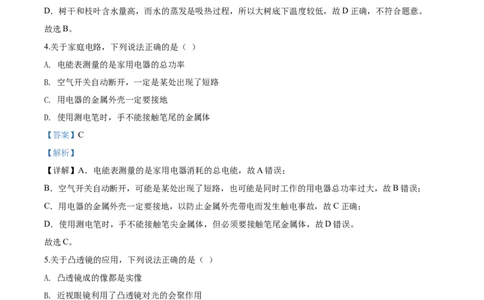

4.关于家庭电路，下列说法正确的是（ ）
A. 电能表测量的是家用电器的总功率
B. 空气开关自动断开，一定是某处出现了短路
C. 用电器的金属外壳一定要接地
D. 使用测电笔时，手不能接触笔尾的金属体
【答案】C
【解析】
【详解】A．电能表测量的是家用电器消耗的总电能，故A错误；
B．空气开关自动断开，可能是某处出现了短路，也可能是同时工作的用电器总功率过大，故B错误；
C．用电器的金属外壳一定要接地，以防止金属外壳带电而发生触电事故，故C正确；
D．使用测电笔时，手不能接触笔尖金属体，但必须要接触笔尾金属体，故D错误。
故选C。
5.关于凸透镜的应用，下列说法正确的是（ ）
A. 凸透镜成的像都是实像
B. 近视眼镜利用了凸透镜对光的会聚作用
C. 用手机自拍时，应距离手机镜头二倍焦距以内
D. 使用放大镜观察物体时，要把物体放在其焦点以内
【答案】D
【解析】
【详解】A．当物距大于1倍焦距时，凸透镜成实像；当物距小于1倍焦距时，凸透镜成虚像，故A错误；
B．近视眼镜是凹透镜，它利用了凹透镜对光的发散作用，故B错误；
C．用手机自拍时，应距离手机镜头二倍焦距以外，此时凸透镜成缩小实像，故C错误；D．使用放大镜观察物体时，要把物体放在其焦点以内，此时凸透镜成正立、放大的虚像，故D正确。
故选D。

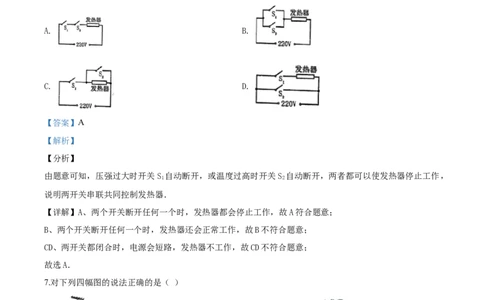

6.如图所示为一台电压力锅．当电压力锅内部气压过大或温度过高时，要求发热器停止工作．压强过大时
S 自动断开，温度过高时S 自动断开．如图表示S、S 和锅内发热器的连接情况，其中符合上述工作要求
1 2 1 2
的是
A. B.
C. D.
【答案】A
【解析】
【分析】
由题意可知，压强过大时开关S 自动断开，或温度过高时开关S 自动断开，两者都可以使发热器停止工作，
1 2
说明两开关串联共同控制发热器．
【详解】A、两个开关断开任何一个时，发热器都会停止工作，故A符合题意；
B、两个开关断开任何一个时，发热器还会正常工作，故B不符合题意；
CD、两开关都闭合时，电源会短路，发热器不工作，故CD不符合题意；
故选A．
7.对下列四幅图的说法正确的是（ ）
A. 甲图中两个底面削平的铅块紧压在一起后能吊住重物， 说明分子间只存在引力
B. 乙图中试管内的水沸腾后， 水蒸气将软木塞推出，将机械能转化为内能
C. 丙图中红墨水在热水中扩散得快，说明温度越高分子无规则运动越剧烈D. 丁图中火花塞点火，活塞向下运动，是内燃机的压缩冲程
【答案】C
【解析】
【详解】A．分子间的引力和斥力是同时存在的，甲图中实验能说明分子间存在引力，但不能否定分子间
亦存在斥力，故A错误；
B．乙图中试管内的水沸腾后， 水蒸气将软木塞推出，水蒸气的内能转化为木塞的机械能，故B错误；
C．丙图中红墨水在热水中扩散得快，说明温度越高分子无规则运动越剧烈，故C正确；
D．丁图中火花塞点火，活塞向下运动，是内燃机的做功冲程，故D错误。
故选C。
8.下列电路中，电源电压保持不变，当变阻器滑片 向右移动时，电表示数变大的是（ ）
A.
B.
C.
D.
【答案】A
【解析】
【详解】A．滑动变阻器与定值电阻并联，电流表测量定值电阻的电流，由于并联电路各支路互不影响，
所以滑片P向右移动时，电流表示数不变，故A不符合题意；
B．滑动变阻器与定值电阻并联，电流表测量干路的电流，当滑片P向右移动时，滑动变阻器接入电路电
阻变大，电流变小，干路电流也变小，即电流表示数变小，故B不符合题意；
C．滑动变阻器与定值电阻串联，电压表测量定值电阻的电压，当滑片P向右移动时，滑动变阻器接入电
路电阻变大，电流变小，根据 ，定值电阻两端的电压变小，故C不符合题意；
D．滑动变阻器与定值电阻串联，电压表测量滑动变阻器的电压，当滑片P向右移动时，滑动变阻器接入电路电阻变大，电流变小，根据 ，定值电阻两端的电压变小，故滑动变阻器两端的电压变大，即
电压表示数变大，故D符合题意；
9.为培养青少年科学创新能力举办了遥控车竞速赛。如左图所示，甲、乙两车一前一后在同一车道的M、
N两点，MN间距为30m。 比赛开始，两车同时向东运动，它们的 图像如右图所示。若甲、乙的速度
分别为V 、V ，经过t秒甲还落后10m。则下列说法中正确的是（ ）
甲 乙
A. ，
B. ，
C. ，
D. 以甲为参照物，乙向东运动
【答案】A
【解析】
【详解】ABC．由 可知甲的速度
乙的速度为
由上式可得
经过t秒甲的路程
经过t秒乙的路程t秒后甲还落后10m，可得
由上式可得
故A正确，BC错误；
D．两车同时向东运动，由于甲的速度大于乙的速度，所以以甲为参照物，乙向西运动，故D错误。
故选A。
10.如图所示，下列说法正确的是（ ）
A. 图甲中，小磁针发生偏转表明通电导体周围存在着磁场
B. 图乙中，闭合开关，当导体在磁场中沿竖直方向上下运动时，电流表指针会偏转
C. 图丙中，是发电机的工作原理图
的
D. 图丁中，动圈式扬声器(喇叭) 工作原理和发电机原理相同
【答案】A
【解析】
【详解】A．图甲中，小磁针发生偏转表明通电导体周围存在着磁场，故A正确；
B．图乙中，闭合开关，当导体在磁场中沿竖直方向上下运动时，导体的运动方向和磁场方向平行，此时
导体棒未做切割磁感线运动，所以电路中不会产生感应电流，即电流表的指针不会偏转，故B错误；
C．图丙中，通电导体在磁场中会受到力的作用，此为电动机的工作原理，故C错误；
D．图丁中，动圈式扬声器(喇叭)的工作原理和电动机原理相同，故D错误。
故选A。
11.实验小组同时用两种不同的液体在同一地点做托里拆利实验，液体密度分别为p 和p，如图所示，两根
1 2
完全相同的玻璃管内上方都是真空，两管内液柱高度h、h 之比为 ，则下列说法正确的是（ ）
1 2A. 液体密度ρ、ρ 之比为
1 2
B. 玻璃管内液体的质量之比为
C. 玻璃管内液体的重力之比为
D. 所测大气压的值之比为
【答案】C
【解析】
【详解】AD．因为两根竖直的玻璃管内上方都是真空，则两管内液柱产生的压强都等于外界大气压，所
以两液柱压强相等，根据 可知，液体密度ρ、ρ 之比应为 ，故AD错误；
1 2
BC．因为大气压强相等且横截面积相同，根据 可知，大气压力相同，对玻璃管内的静止的液体受
力分析：竖直向上的大气压力和竖直向下的重力，它们的大小相等，即液体的重力相同，所以玻璃管内液
体的重力之比为 ，根据G=mg可知液体的质量也相同，故B错误，C正确。
故选C。
12.如图所示，一个木块从水平面冲上斜面后，最终静止在A点。若水平面和斜面的粗糙程度相同，以下说
法正确的是（ ）
A. 木块在滑动的过程中，受到的摩擦力大小不变
B. 木块静止在A点时，受到的摩擦力大小等于木块的重力
C. 木块在斜面上受到的摩擦力方向会发生改变
D. 木块以更大的速度冲上斜面能冲得更高，是因为木块的惯性增大了
【答案】C
【解析】
【详解】A．滑动摩擦力的大小与接触面粗糙程度、受到的压力有关，在水平面上的物体对水平面的压力
等于其重力，在斜面上的物体对水平面的压力不等于其重力，所以木块从水平面冲上斜面，受到的摩擦力
大小会发生变化，故A错误；
B．静止在水平面上的物体对水平面的压力等于其重力，静止在斜面上的物体对水平面的压力不等于其重力，滑动摩擦力的大小与接触面粗糙程度、受到的压力有关，所以木块在A点受到的摩擦力大小不等于木
块的重力。故B错误；
C．摩擦力的方向与物体运动方向或运动趋势方向相反，物体静止在斜面上有沿斜面下滑的趋势，此时摩
擦力的方向沿斜面向上，故C正确；
D．惯性只与物体的质量有关，木块以更大的速度冲上斜面能冲得更高，是因为物体获得动能比较大，故
D错误。
故选C。
二、非选择题
13.【2016·大庆卷】将一个重量为G的小球从空中某点静止释放，落在竖直放置的轻弹簧上，压缩到最低
点后，再被弹起。在答题卡上画出小球在最低点时的受力示意图。
【答案】
【解析】
【详解】小球刚接触弹簧时，弹簧由于形变而对小球实施弹力，但重力大于弹力，当小球运动到最低点时，
弹簧的弹力增大，且大于重力，受力如图：
14.潜水员在水下进行观察，若他的眼睛在A点处，如图所示，B点有条小鱼，C点有只小鸟。请作出潜水
员观察鱼和鸟的光路图。（ ）
【答案】
【解析】
【分析】
【详解】在水中观察水中的鱼时，鱼反射的光线沿直线传播进入人眼；在水中观察空中的小鸟，小鸟反射
的光线由空气进入水中发生折射，光从空气中斜射入水中时，折射角小于入射角，所以潜水员观察鱼和鸟
的光路图如图所示：
15.如图所示是吊车吊起货物的示意图，已知AB=4m ，BC =6m。吊臂是一个杠杆，当吊臂吊着4t的货物处
于静止状态时，杠杆的支点是________点 (选填“A”、“B”或“C”)，竖直方向的伸缩撑杆对吊臂的支
持力大小为_______________N。(g取10N/kg)【答案】 (1). A (2). 105
【解析】
【分析】
【详解】[1]吊臂在升起过程中，由于围绕着A转动，所以A为支点。
[2]根据题意知道，货物的重力是
G=mg=4000kg×10N/kg=40000N
又因为
AC=AB+BC=4m+6m=10m
所以伸缩撑杆对吊臂的支持力竖直向上，设吊臂与水平面夹角为θ，其力臂为
ABcosθ
由杠杆的平衡条件知道
F×ABcosθ=G×ACcosθ
即
16.如图所示，用滑轮组将重为100 N的物体匀速提升3m，拉力F所做的总功为400 J，则在这个过程中拉
力F做了________________J的有用功，该滑轮组的机械效率是_________________ ．
【答案】 (1). 300 (2). 75%
【解析】
【详解】第一空．根据W =Gh，拉力做的有用功为：
有
W =Gh=100 N×3m=300J．
有第二空．根据η= = =75%．
17.新冠病毒以呼吸道飞沫和密切接触为主要传播途径，含高浓度病毒的空气溶胶也存在一定的传染风险。
为防止带有病毒的空气溶胶沿下水管道进入家中，专家建议检查家中的地漏是否有存水，如图所示，这种
地漏应用的物理知识是____________原理。新冠病人以发热为主要症状，在公共场所筛查时，为防止接触
传染用额温枪测温，额温枪用的是__________(选填： “红外线”或“紫外线”)。在家人们用体温计自我
检测，体温计是一种______ (选填： “水银” 或“酒精”或“煤油”)温度计，由于管内液柱太细，为方便
读数，体温计被做成近乎三棱柱的形状，这应用的物理知识是光的_____________规律。
【答案】 (1). 连通器 (2). 红外线 (3). 水银 (4). 折射（或凸透镜成像）
【解析】
【详解】[1]地漏的设计利用的是连通器的知识。
[2]人体能够发出红外线，通过检测红外线能够知道人的体温，所以额温枪用的是红外线。
[3]人高烧的温度约40°C，所以体温计玻璃泡中液体的沸点不需要太高，体温计玻璃泡里面的液体是水银。
[4]体温计被做成近乎三棱柱的形状，相当于一个凸透镜，利用的是光折射规律或者光的透镜成像规律。
18.(1)丝绸摩擦过的玻璃棒带_________电， 能吸引轻质绝缘小球，则该球的带电情况是__________(选填
“一定带正电”、“一定带负电”或“可能不带电”)。
(2)如图1为测量电冰箱冷冻室温度时温度计的部分截图，示数为_________°C；图2中的木块的长度为
_____cm。
【答案】 (1). 正 (2). 可能不带 (3). -13 (4). 2.75-2.78之间均可【解析】
【详解】[1][2]丝绸摩擦过后的玻璃棒，玻璃棒由于失去电子带正电，能够吸引小球，根据电荷间的相互规
律，小球可能带负电；根据带电体具有吸引轻小物体的性质，小球也可能不带电。
[3]如图1所示，温度计刻度值往下越来越大，所以温度应该低于零下，温度计的分度值是1°C，温度计的
示数是-13°C。
[4]如图2所示，物体的右端放在4.00cm的刻度处，左端在1.20~1.30cm刻度处，我们可以把刻度4cm、
3cm、2cm、1cm分别当做0cm、1cm、2cm、3cm反过来读数，刻度尺的分度值是0.1cm，估读到分度值的
下一位，木块的长度记为2.75cm-2.78cm之间均可。
19.提倡家长和孩子在假期一起做一些家庭探究实验。 小明要估测天燃气的热值，他先用家里的公斤秤称
量水的质量：称量之前应将公斤秤的指针___ ，再把薄塑料袋挂在秤钩上，逐步加水直至公斤秤显示
5kg。将水倒入壶中用天燃气加热，温度从20°C上升到100°C，这个过程中水需要吸收的热量为
_____________ [c
水
=4.2×103J/(kg⋅℃)]。观察烧水前后的燃气表，如图所示，可得到燃烧的天燃气的体积。
用这个办法测出的天燃气的热值会偏____________(选填 “大”或“小”)。
【答案】 (1). 调零 (2). 1.68×106J (3). 小
【解析】
【分析】
【详解】[1]由生活常识可知，公斤秤使用之前应将指针调零。
[2]由题知，水的质量m=5kg，初温t=20℃，末温t=100℃，水吸收的热量
0
Q
吸
=cm(t−t
0
)=4.2×103J/(kg⋅℃)×5kg×(100℃−20℃)=1.68×106J
水吸收的热量为1.68×106J。
[3]由于天燃气燃烧放出的热量不可能被水全部吸收，由Q=Vq可知，用这个办法测出的天燃气的热值会偏
小。
20.为探究动能大小的决定因素，实验小组设计了如下图所示的装置。将钢球从某一高度由静止释放，摆到
竖直位置刚好撞击到水平木板上的木块，将木块推动一段距离。由于钢球的动能是由____________能转化
而来的， 结合对影响动能大小的因素的猜想，小组做了两组对比实验：次数 钢球质量/g 钢球下摆高度/cm 木块滑行距离/cm
1 20 20 10
2 40 20 29
3 60 20 35
实验一：让同一钢球从不同高度由静止释放，目的是使钢球摆到___(选填 “A”、“B”或“C”)点时速度
不同，比较木块被撞击后移动的距离。
实验二：让质量不同的钢球从相同高度由静止摆下，记录数据如上表，探究的是动能与________的关系。
若在这组实验中的某一次，木块被撞后滑出木板，需要重做，甲同学建议换用同样材质但是更长的木板，
乙同学建议换摩擦更大的木块，丙同学建议降低钢球下摆的高度。你认为应当采用___(选 填“甲”、
“乙” 或“丙”)同学的建议。
实验完成后，各小组间对实验的方法和设计的可行性进行了交流：
(1)该实验没有用到的实验方法是___(选填序号) ；
A.控制变量法
B.转换法
C.类比法
(2)若换用如右图所示的装置做该实验，只可以用来探究动能大小和_______________的关系。
【答案】 (1). 重力势 (2). B (3). 质量 (4). 甲 (5). C (6). 速度
【解析】
【详解】[1]让钢球从某一高度由静止释放，在向下摆动的过程中重力势能减小，动能增大，所以钢球在最低位置获得的动能是由初始位置时的重力势能转化来的。
[2]实验一：让同一钢球从不同高度由静止释放，钢球到达最低点时速度不同，使钢球以不同的速度撞击木
块，应用了控制变量法，故目的是使钢球摆到B点时速度不同。
[3]实验二：使质量不同的钢球从相同的高度摆下,可使钢球到达竖直位置时速度相同,从而探究动能与质量
的关系。
[4]三次实验的目的是探究动能的大小与质量的关系，所以实验应保证钢球的质量、木块的质量、钢球下摆
的高度都不变，且木块材质应相同，现做实验时木块被撞后滑出木板，所以应换用同样较长的木板，应采
用甲的建议。
(1)[5]由以上分析知该实验中用到了控制变量法，实验中通过观察木块被撞击后运动距离的大小来间接判断
物体动能的大小，应用了转换法，没有运用到的实验方法是类比法，故选C。
(2)[6]换用如图所示的装置做该实验，弹簧被压缩的程度不同，同一小球获得的速度不同，若小球质量不同，
则不能控制小球的速度相同，故只可以用来探究动能大小和速度的关系。
21.小明要用“伏安法”测额定电压2.5V的小灯泡的灯丝电阻，设计的实验电路图如图中所示，实物图还
未完成连接，如图乙所示。
(1)小明连好电路，闭合开关后发现：两个电表都有示数，但是无论怎样移动滑动变阻器的滑片，两个电表
示数都不变。若他只连接了滑动变阻器上的两个接线柱，如图乙所示，它们是C接线柱和_______接线柱；
(2)请你帮助小明将实物电路连接完整，并使滑片P向B端滑动时灯泡能变亮；(请用笔画线代替导线在答
题卡上作图)
（ ）
(3)闭合开关后发现：小灯泡不亮，电流表也无示数。但是电压表有示数，电路故障可能是______________；
(4)排除电路故障后进行测量，记录的数据如下表所示，其中第2次实验时的电流表示数如图丙所示，则通
过小灯泡的电流为_______________A；
试验次数 1 2 3 4
.
U/V 1.4 2.0 2.5 28
I/A 0.20 0.26 0.28
R/Ω(5)小明分别求出不同电压下小灯泡的电阻，然后求出电阻的平均值，他的这种做法_________；(选填：
“合理”或“不合理”)
(6)电压逐渐增大，对比小灯泡的亮度，结合现象和实验数据可以推断出：
①灯丝电阻的功率越大，小灯泡的亮度___________ ；(选填： “不变” 或“变亮”“变暗”)
②灯丝的_________________________。
【答案】 (1). D (2). (3). 小灯泡断路 (4). 0.24 (5). 不合理 (6).
变亮 (7). 电阻随温度升高而增大
【解析】
【分析】
【详解】(1)[1]连接好电路,闭合开关,发现电流表和电压表都有示数,则电路为通路,且无论怎样移动滑动变
阻器的滑片,电流表和电压表的示数都不变,说明变阻器没有了“变阻”的作用,造成这一现象的原因可能
是：滑动变阻器接了C和D两个接线柱。
(2)[2]根据电路图可知，还需要将滑动变阻器、电流表串联到电路中，电流表选小量程，电压表与小灯泡并
联，小灯泡的额定电压为2.5V，故电压表选小量程，滑片P向B端滑动时灯泡能变亮，即向B端滑动时，
阻值减小，故接B接线柱，如图所示：
(3)[3]若电流表无示数，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支
路以外的电路是完好的，则与电压表并联的灯泡断路了。
(4)[4]图丙中，电流表选用小量程，分度值为0.02A，示数为0.24A。
(5)[5]因灯的电阻随温度的变化而变化，在不同电压下小灯泡的电阻不同，故求出电阻的平均值，他的这种
做法不合理。
(6) ①[6]小灯泡的亮度由实际功率决定，由实验可得，实际功率越大，小灯泡越亮。
②[7]由表格数据可得灯丝的电阻分别为= =7Ω， = 8.3Ω， = 9.6Ω， = =10Ω
由计算可知，随着电压、电流的增大，小灯泡的电功率变大，灯丝温度升高，小灯泡的电阻是增大的，因
此可得：灯丝电阻随温度升高而增大。
22.如图甲所示的圆柱形容器中装有深度h的水，对容器底的压强为900Pa；现将一个实心的正方体木块A
放入该容器中，木块静止时露出液面的体积与浸入液体的体积之比为1∶ 3,如图乙所示：在木块上表面轻
放一个实心正方体B( 已知V ：V=2∶ 1)。A的上表面刚好与液面相平，如图丙所示。g取10N/kg，求：
A a
(1)甲图中水的深度h；
(2)木块A的密度；
(3)若B的边长为5cm，把正方体B直接放在水平地面，对水平地面的压强是多少?
【答案】(1)9cm；(2)0.75×103kg/m3 ；(3)250Pa
【解析】
【分析】
【详解】(1)容器的深度
h= = =0.09m=9cm
容器的深度9cm。
(2)A漂浮，所以F =G ，即ρ gV =ρ gV ，则木块A的密度
浮 A 水 排 A A
ρ = ρ =0.75 103kg/m3
A= 水
木块A的密度为0.75 103kg/m3。
(3)对AB整体，有F =G +G ，即
浮 A B
ρ gV =ρ gV +ρ gV
水 排 A A B B
又A浸没，V =V ，V ∶V =2∶1，故
排 A A B
2ρ =2ρ +ρ
水 A B即
2 1.0 103kg/m3=2 0.75 103kg/m3+ρ
B
解得
ρ =0.5 103kg/m3
B
B对水平地面的压强
p= = = = =ρ gl=0.5 103kg/m3 10N/kg 5 10-2m=250Pa
B
B对水平地面的压强为250Pa。
答：(1)甲图中水的深度为9cm；
(2)木块A的密度为0.75 103kg/m3；
(3)若B的边长为5cm，把正方体B直接放在水平地面，对水平地面的压强是250Pa。
23.如图所示，电源电压恒定，R=50Ω，滑动变阻器R 上标有“60Ω 1A”，小灯泡L上标有“10V 2W”
1 2
字样(灯丝电阻不受温度影响)，电流表的量程为0~0.6A。
(1)当开关S 闭合，S、S 断开，滑动变阻器的滑片P滑至中点时，灯泡L恰好正常发光，则电源电压U为
2 1 3
多大?
(2)如何调节开关和滑动变阻器，使总电路消耗功率最小?以最小功率通电11分钟，电流对总电路做的功是
多少?
(3)若开关S 闭合，调节另外两个开关和滑动变阻器，使总电路消耗功率最大，此时滑动变阻器接入电路的
1
阻值是多少? (要求：把开关的闭合、断开情况说清楚，不能损坏电器。答案取整数)
【答案】(1)16V；(2) S 闭合，S、S 断开，且滑动变阻器接入电路中的阻值最大；1538J；(3)57Ω
2 1 3
【解析】
【分析】
【详解】(1)当开关S 闭合，S、S 断开时，灯泡与滑动变阻器串联，灯泡的电阻
2 1 3
R = = =50Ω
L
电路的电流I=I = = =0.2A
L额
电源电压
U=I(0.5R+ R )= 0.2A (0.5 60Ω+50Ω)=16V
2 L
电源电压为16V。
(2)当开关S 闭合，S、S 断开时，灯泡与滑动变阻器串联，且滑动变阻器接入电路中的阻值最大时，电
2 1 3
路中总电阻最大，电路总功率最小，此时电路总电阻
R =R+R=60Ω+50Ω=110Ω
大 2 1
电路总功率
P= = 2.33W
电流对总电路做的功
W=Pt=2.33W 11 60s=1538J
电流对总电路做的功1538J。
(3)三个开关都闭合，电阻R 与滑动变阻R 并联接入电路，此时干路中的电流最大为0.6Ａ，总功率最大。
1 2
通过R 的电流
1
I= = =0.32A
1
通过R 的电流
2
I=I - I=0.6A-0.32A=0.28A
2 大 1
滑动变阻器接入电路的阻值为
R′= = 57Ω
2
滑动变阻器接入电路的阻值为57Ω。
的
答：(1)当开关S 闭合，S、S 断开，滑动变阻器 滑片P滑至中点时，灯泡L恰好正常发光，则电源电压
2 1 3
为16V；
(2)当开关S 闭合，S、S 断开时，且滑动变阻器接入电路中的阻值最大时，总电路消耗功率最小；以最小
2 1 3
功率通电11分钟，电流对总电路做的功是1538J；
(3)若开关S 闭合，调节另外两个开关和滑动变阻器，使总电路消耗功率最大，此时滑动变阻器接入电路的
1
阻值是57Ω。
