3.4 智能化系统工程施工技术

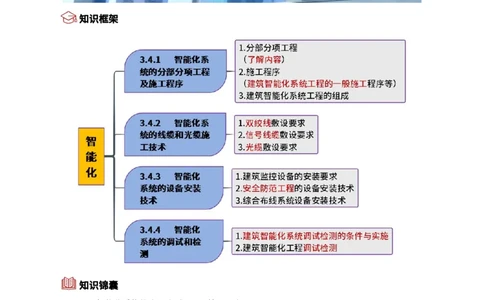

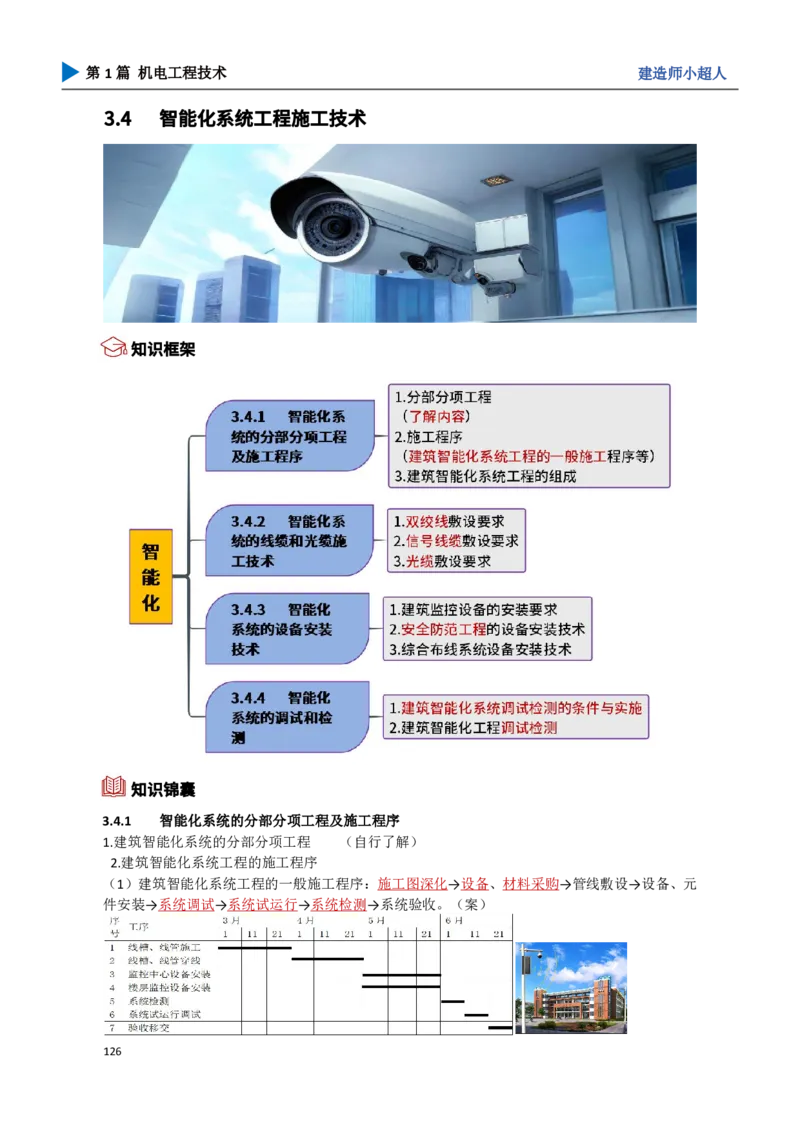

知识框架
知识锦囊
3.4.1 智能化系统的分部分项工程及施工程序
1.建筑智能化系统的分部分项工程 （自行了解）
2.建筑智能化系统工程的施工程序
（1）建筑智能化系统工程的一般施工程序：施工图深化→设备、材料采购→管线敷设→设备、元
件安装→系统调试→系统试运行→系统检测→系统验收。（案）
126第1篇 机电工程技术 建造师小超人

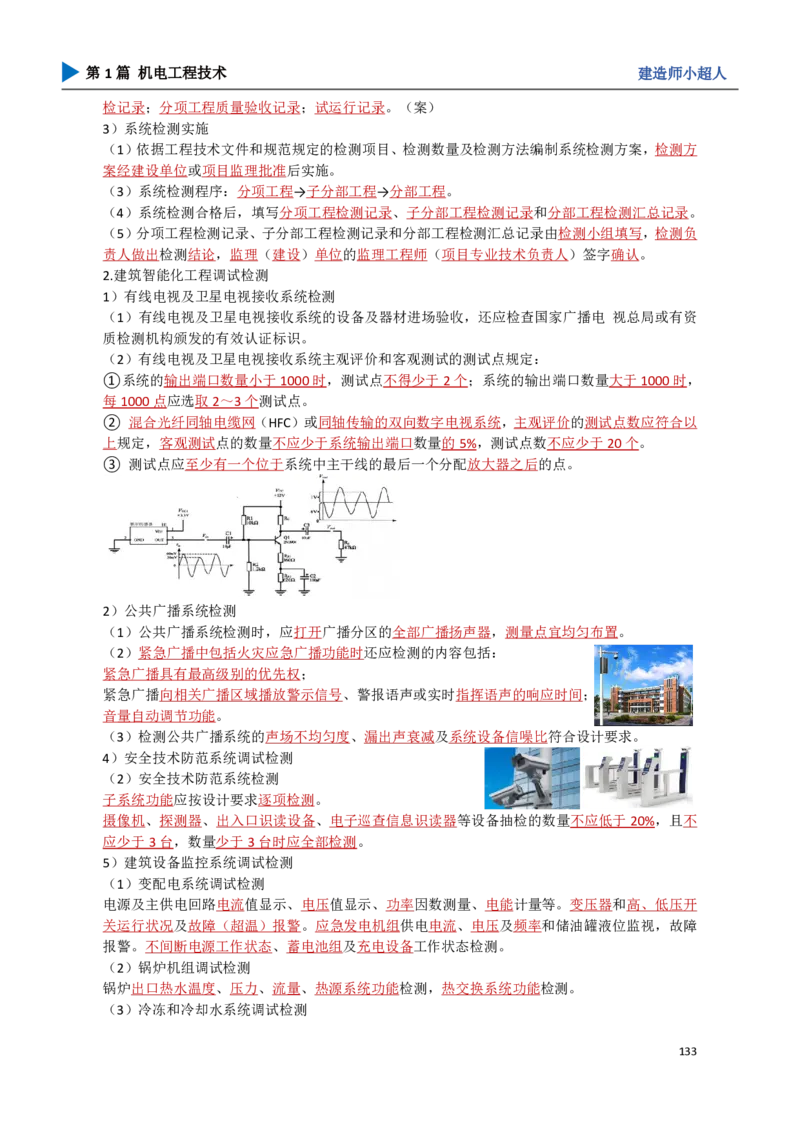

3.建筑智能化系统工程的组成

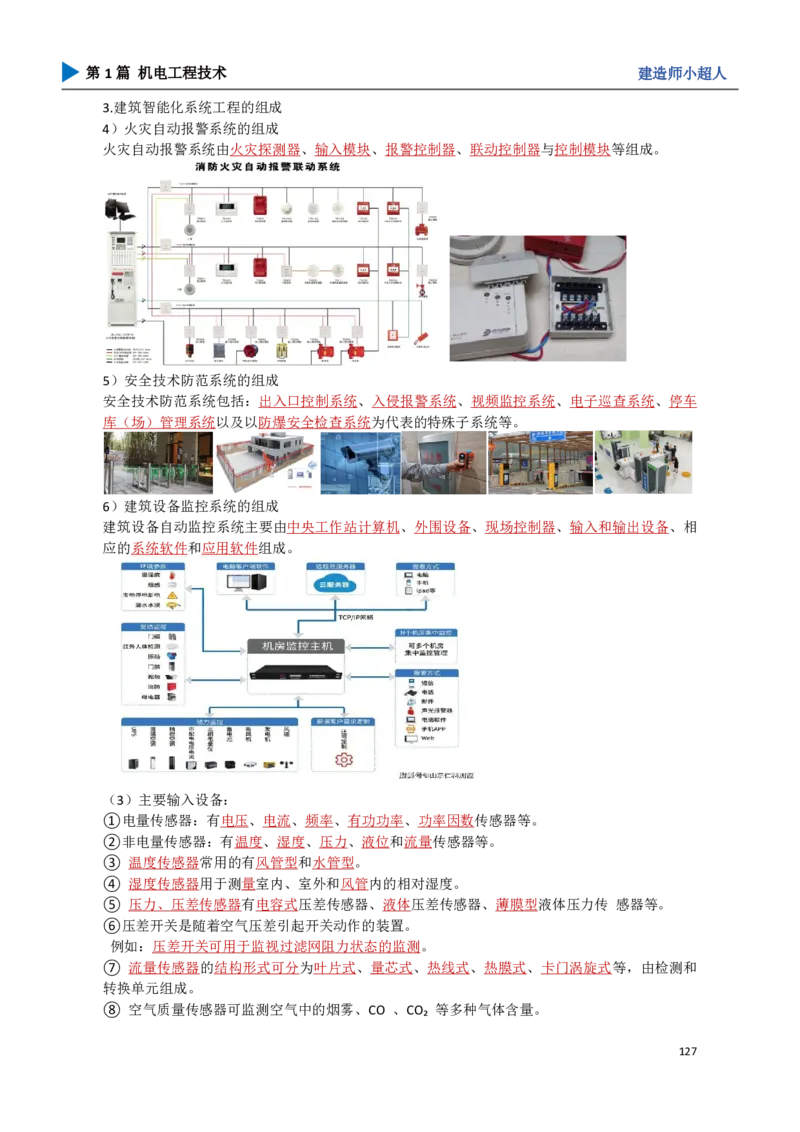

4）火灾自动报警系统的组成
火灾自动报警系统由火灾探测器、输入模块、报警控制器、联动控制器与控制模块等组成。

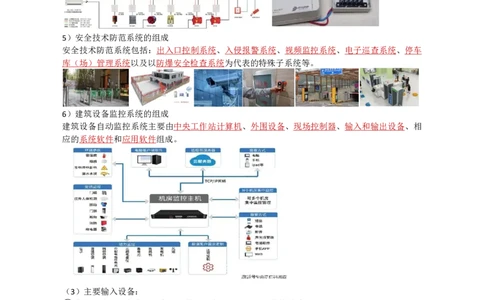

5）安全技术防范系统的组成
安全技术防范系统包括：出入口控制系统、入侵报警系统、视频监控系统、电子巡查系统、停车
库（场）管理系统以及以防爆安全检查系统为代表的特殊子系统等。
6）建筑设备监控系统的组成
建筑设备自动监控系统主要由中央工作站计算机、外围设备、现场控制器、输入和输出设备、相
应的系统软件和应用软件组成。
（3）主要输入设备：
①电量传感器：有电压、电流、频率、有功功率、功率因数传感器等。
②非电量传感器：有温度、湿度、压力、液位和流量传感器等。
③ 温度传感器常用的有风管型和水管型。
④ 湿度传感器用于测量室内、室外和风管内的相对湿度。
⑤ 压力、压差传感器有电容式压差传感器、液体压差传感器、薄膜型液体压力传 感器等。

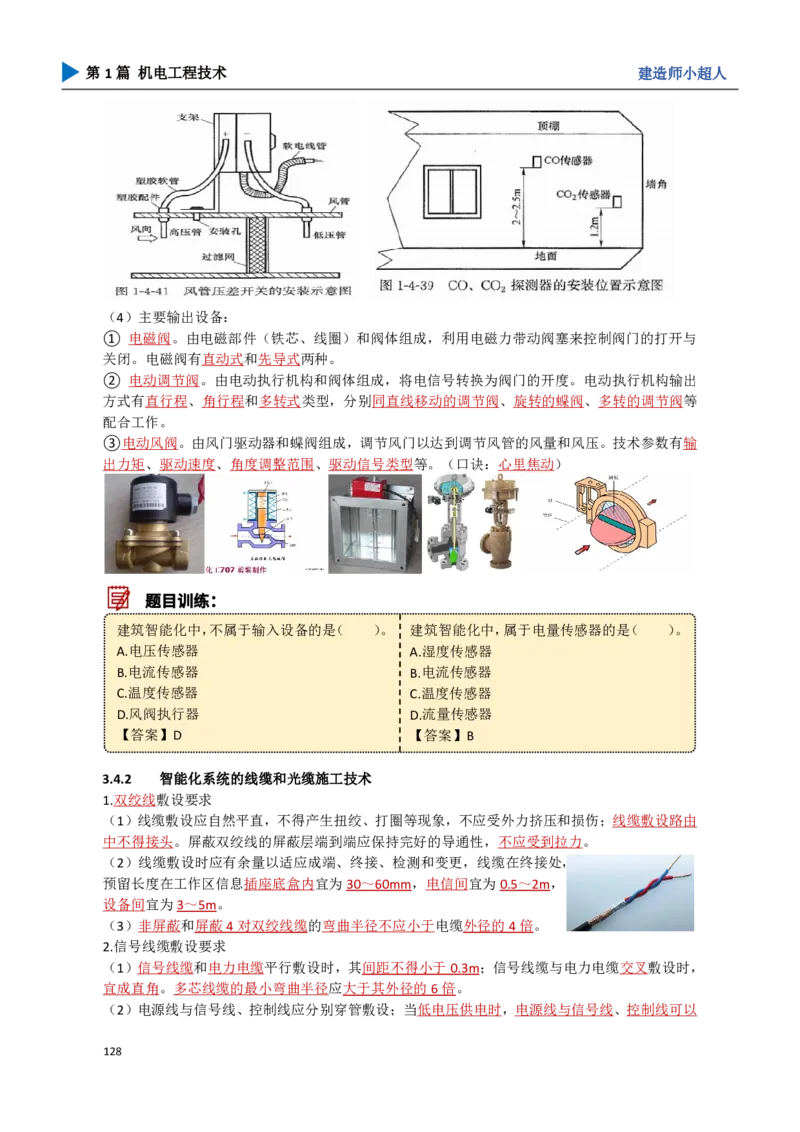

⑥压差开关是随着空气压差引起开关动作的装置。
例如：压差开关可用于监视过滤网阻力状态的监测。
⑦ 流量传感器的结构形式可分为叶片式、量芯式、热线式、热膜式、卡门涡旋式等，由检测和
转换单元组成。
⑧ 空气质量传感器可监测空气中的烟雾、CO 、CO₂ 等多种气体含量。
127第1篇 机电工程技术 建造师小超人

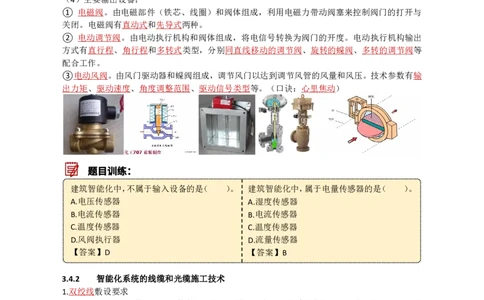

（4）主要输出设备：
① 电磁阀。由电磁部件（铁芯、线圈）和阀体组成，利用电磁力带动阀塞来控制阀门的打开与
关闭。电磁阀有直动式和先导式两种。
② 电动调节阀。由电动执行机构和阀体组成，将电信号转换为阀门的开度。电动执行机构输出
方式有直行程、角行程和多转式类型，分别同直线移动的调节阀、旋转的蝶阀、多转的调节阀等
配合工作。
③电动风阀。由风门驱动器和蝶阀组成，调节风门以达到调节风管的风量和风压。技术参数有输
出力矩、驱动速度、角度调整范围、驱动信号类型等。（口诀：心里焦动）
题目训练：
建筑智能化中，不属于输入设备的是（ ）。 建筑智能化中，属于电量传感器的是（ ）。
A.电压传感器 A.湿度传感器
B.电流传感器 B.电流传感器
C.温度传感器 C.温度传感器
D.风阀执行器 D.流量传感器
【答案】D 【答案】B
3.4.2 智能化系统的线缆和光缆施工技术
1.双绞线敷设要求
（1）线缆敷设应自然平直，不得产生扭绞、打圈等现象，不应受外力挤压和损伤；线缆敷设路由
中不得接头。屏蔽双绞线的屏蔽层端到端应保持完好的导通性，不应受到拉力。
（2）线缆敷设时应有余量以适应成端、终接、检测和变更，线缆在终接处，
预留长度在工作区信息插座底盒内宜为30～60mm，电信间宜为0.5～2m，
设备间宜为3～5m。
（3）非屏蔽和屏蔽4对双绞线缆的弯曲半径不应小于电缆外径的4倍。
2.信号线缆敷设要求
（1）信号线缆和电力电缆平行敷设时，其间距不得小于0.3m；信号线缆与电力电缆交叉敷设时，
宜成直角。多芯线缆的最小弯曲半径应大于其外径的6倍。
（2）电源线与信号线、控制线应分别穿管敷设；当低电压供电时，电源线与信号线、控制线可以
128第1篇 机电工程技术 建造师小超人
同管敷设。
（3）明敷的信号线缆与具有强磁场、强电场的电气设备之间的净距离，
宜大于1.5m，当采用屏蔽线缆或穿金属保护管或在金属封闭线槽内敷设时，
宜大于0.8m。
3.光缆敷设要求
（1）光缆敷设前，应对光纤进行检查。光纤应无断点，其衰耗值应符合设计要求。核对光缆长度，
并应根据施工图的敷设长度来选配光缆。
（2）敷设光缆时，其最小动态弯曲半径应
大于光缆外径的20倍。光缆的牵引端头应做好技术处理，
可采用自动控制牵引力的牵引机进行牵引。
牵引力应加在加强芯上，其牵引力不应超过光缆允许张力的80%；牵引速度宜为10～15m/min；
一次牵引的直线长度不宜超过1km，光纤接头的预留长度不应小于8m。

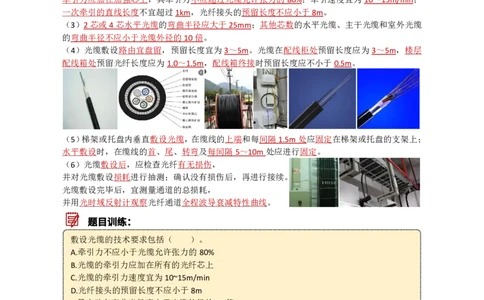

（3）2芯或4芯水平光缆的弯曲半径应大于25mm；其他芯数的水平光缆、主干光缆和室外光缆
的弯曲半径不应小于光缆外径的10倍。
（4）光缆敷设路由宜盘留，预留长度宜为3～5m。光缆在配线柜处预留长度应为3～5m，楼层
配线箱处预留光纤长度应为1.0～1.5m，配线箱终接时预留长度应不小于0.5m。
（5）梯架或托盘内垂直敷设光缆，在缆线的上端和每间隔1.5m处应固定在梯架或托盘的支架上；
水平敷设时，在缆线的首、尾、转弯及每间隔5～10m处应进行固定。
（6）光缆敷设后，应检查光纤有无损伤，
并对光缆敷设损耗进行抽测；确认没有损伤后，再进行接续。
光缆敷设完毕后，宜测量通道的总损耗，
并用光时域反射计观察光纤通道全程波导衰减特性曲线。
题目训练：
敷设光缆的技术要求包括（ ）。
A.牵引力不应小于光缆允许张力的80%
B.光缆的牵引力应加在所有的光纤芯上
C.光缆的牵引力速度宜为10~15m/min
D.光纤接头的预留长度不应小于8m
E.最小动态弯曲半径应大于光缆外径的20倍
【答案】CDE
3.4.3 智能化系统的设备安装技术
1.建筑监控设备的安装要求
1）施工深化
建筑监控设备安装前应先进行施工深化，施工深化中应做好与建筑给水排水、电气、通风空调、
防排烟、防火卷帘和电梯等设备的接口确认，做好与建筑装修效果的配合工作。
2）监控产品的选择及检查
（2）需考虑：产品的品牌和生产地、应用实践以及供货渠道和供货周期等信息；产品支持的系统
129第1篇 机电工程技术 建造师小超人
规模及监控距离；产品的网络性能及标准化程度。
（口诀：见到桂菊，王彪平地起）
例如：每个系统都有支持的常规监控点数限制和监控距离限制。
如果超出常规限 制时，部分产品可以通过增加设备来进行扩展，
同时投资将增加或系统性能有所下降。
（3）工程中使用的设备、材料、接口和软件的功能、性能等项目的检测应按相应的国家现行标准
进行。
① 接口技术文件 接口概述、接口框图、接口位置、接口类型与数量、接口通信协议、数据
流向和接口责任边界。
② 接口测试文件 测试链路搭建、测试用仪器仪表、测试方法、测试内容和测试结果评判。
（4）进口设备应提供质量合格证明、检测报告及安装、使用、维护说明书等文件资料（中文译文），
还应提供原产地证明和商检证明。
题目训练：
背景资料：
安装公司项目部进场后，了解商业中心建筑的基本情况，建筑设备安装位置、控制方式
和技术要求等。
问题：建筑设备监控系统深化计应具有哪些基本的要求
【答案】施工深化中应做好与建筑给水排水、电气、通风空调、防排烟、防火卷帘和电梯等
设备的接口确认，做好与建筑装修效果的配合工作。
3）监控设备的安装要求
（1）中央监控设备安装要求
③控制柜（台）安装位置应符合设计要求，柜（台）体离墙应不小于1m。
④承重大于600kg/m²的设备应单独制作设备基座，
不应直接安装在抗静电地板上。
（3）主要输入设备安装要求
①各类传感器的安装位置应装在能正确反映其检测性能的位置，并远离有强磁场或剧烈振动的场
所，而且便于调试和维护。
②风管型传感器安装应在风管保温层完成后进行。
③水管型传感器开孔与焊接工作，必须在管道的压力试验、清洗、防腐和保温前进行。
130第1篇 机电工程技术 建造师小超人

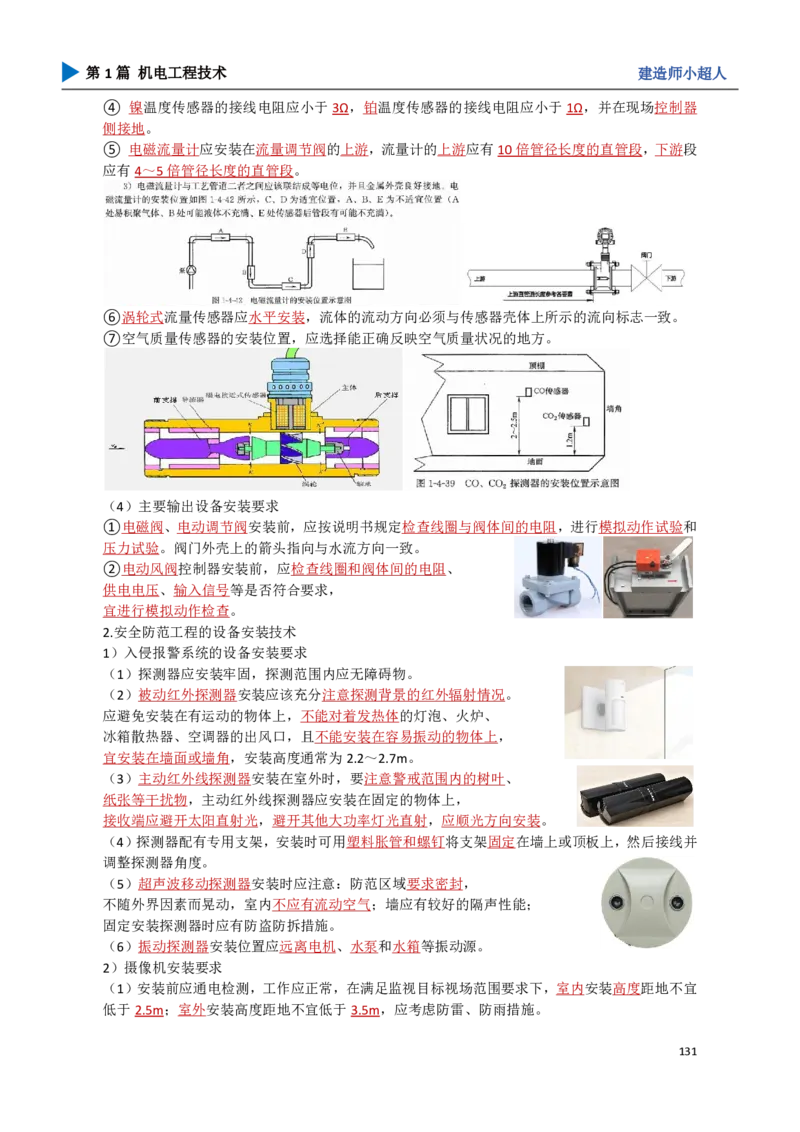

④ 镍温度传感器的接线电阻应小于3Ω，铂温度传感器的接线电阻应小于1Ω，并在现场控制器
侧接地。
⑤ 电磁流量计应安装在流量调节阀的上游，流量计的上游应有10倍管径长度的直管段，下游段
应有4～5倍管径长度的直管段。
⑥涡轮式流量传感器应水平安装，流体的流动方向必须与传感器壳体上所示的流向标志一致。
⑦空气质量传感器的安装位置，应选择能正确反映空气质量状况的地方。
（4）主要输出设备安装要求
①电磁阀、电动调节阀安装前，应按说明书规定检查线圈与阀体间的电阻，进行模拟动作试验和
压力试验。阀门外壳上的箭头指向与水流方向一致。
②电动风阀控制器安装前，应检查线圈和阀体间的电阻、
供电电压、输入信号等是否符合要求，
宜进行模拟动作检查。
2.安全防范工程的设备安装技术
1）入侵报警系统的设备安装要求
（1）探测器应安装牢固，探测范围内应无障碍物。
（2）被动红外探测器安装应该充分注意探测背景的红外辐射情况。
应避免安装在有运动的物体上，不能对着发热体的灯泡、火炉、
冰箱散热器、空调器的出风口，且不能安装在容易振动的物体上，
宜安装在墙面或墙角，安装高度通常为2.2～2.7m。
（3）主动红外线探测器安装在室外时，要注意警戒范围内的树叶、
纸张等干扰物，主动红外线探测器应安装在固定的物体上，
接收端应避开太阳直射光，避开其他大功率灯光直射，应顺光方向安装。
（4）探测器配有专用支架，安装时可用塑料胀管和螺钉将支架固定在墙上或顶板上，然后接线并
调整探测器角度。
（5）超声波移动探测器安装时应注意：防范区域要求密封，
不随外界因素而晃动，室内不应有流动空气；墙应有较好的隔声性能；
固定安装探测器时应有防盗防拆措施。
（6）振动探测器安装位置应远离电机、水泵和水箱等振动源。
2）摄像机安装要求
（1）安装前应通电检测，工作应正常，在满足监视目标视场范围要求下，室内安装高度距地不宜
低于2.5m；室外安装高度距地不宜低于3.5m，应考虑防雷、防雨措施。
131第1篇 机电工程技术 建造师小超人

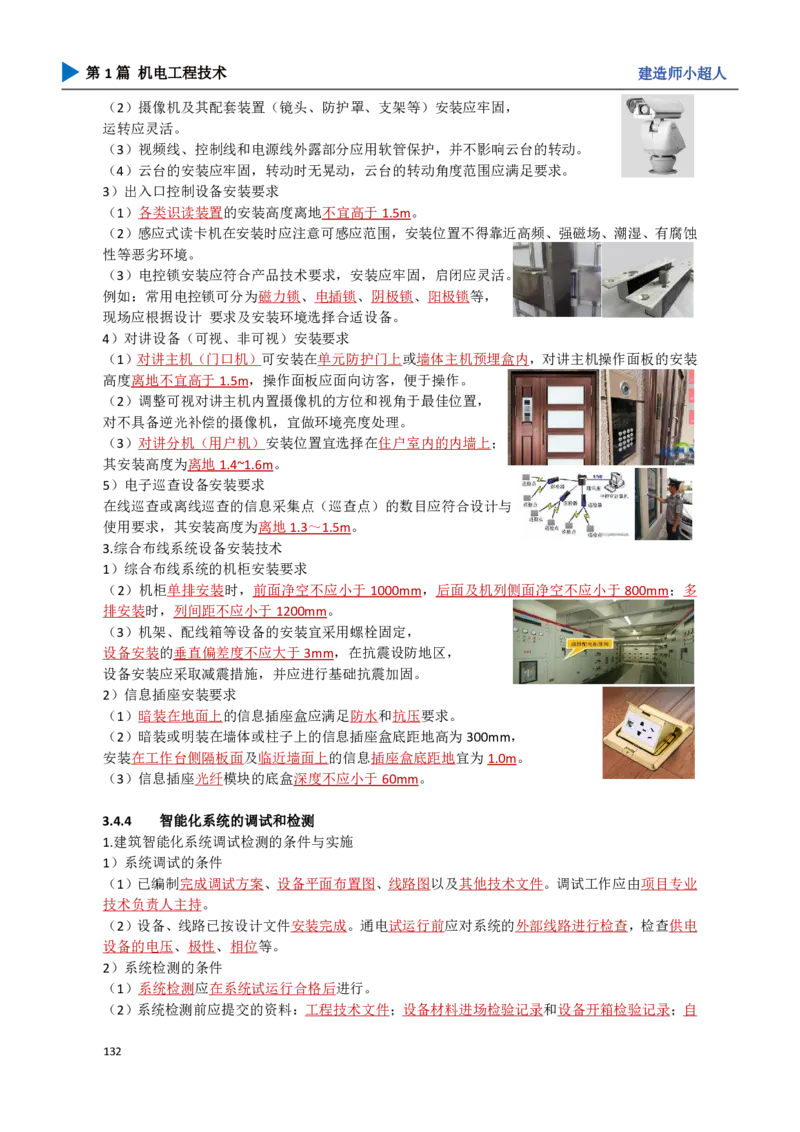

（2）摄像机及其配套装置（镜头、防护罩、支架等）安装应牢固，
运转应灵活。
（3）视频线、控制线和电源线外露部分应用软管保护，并不影响云台的转动。
（4）云台的安装应牢固，转动时无晃动，云台的转动角度范围应满足要求。
3）出入口控制设备安装要求
（1）各类识读装置的安装高度离地不宜高于1.5m。
（2）感应式读卡机在安装时应注意可感应范围，安装位置不得靠近高频、强磁场、潮湿、有腐蚀
性等恶劣环境。
（3）电控锁安装应符合产品技术要求，安装应牢固，启闭应灵活。
例如：常用电控锁可分为磁力锁、电插锁、阴极锁、阳极锁等，
现场应根据设计 要求及安装环境选择合适设备。
4）对讲设备（可视、非可视）安装要求
（1）对讲主机（门口机）可安装在单元防护门上或墙体主机预埋盒内，对讲主机操作面板的安装
高度离地不宜高于1.5m，操作面板应面向访客，便于操作。
（2）调整可视对讲主机内置摄像机的方位和视角于最佳位置，
对不具备逆光补偿的摄像机，宜做环境亮度处理。
（3）对讲分机（用户机）安装位置宜选择在住户室内的内墙上；
其安装高度为离地1.4~1.6m。
5）电子巡查设备安装要求
在线巡查或离线巡查的信息采集点（巡查点）的数目应符合设计与
使用要求，其安装高度为离地1.3～1.5m。
3.综合布线系统设备安装技术
1）综合布线系统的机柜安装要求
（2）机柜单排安装时，前面净空不应小于1000mm，后面及机列侧面净空不应小于800mm；多
排安装时，列间距不应小于1200mm。
（3）机架、配线箱等设备的安装宜采用螺栓固定，
设备安装的垂直偏差度不应大于3mm，在抗震设防地区，
设备安装应采取减震措施，并应进行基础抗震加固。
2）信息插座安装要求
（1）暗装在地面上的信息插座盒应满足防水和抗压要求。
（2）暗装或明装在墙体或柱子上的信息插座盒底距地高为300mm，
安装在工作台侧隔板面及临近墙面上的信息插座盒底距地宜为1.0m。
（3）信息插座光纤模块的底盒深度不应小于60mm。
3.4.4 智能化系统的调试和检测
1.建筑智能化系统调试检测的条件与实施
1）系统调试的条件
（1）已编制完成调试方案、设备平面布置图、线路图以及其他技术文件。调试工作应由项目专业
技术负责人主持。
（2）设备、线路已按设计文件安装完成。通电试运行前应对系统的外部线路进行检查，检查供电
设备的电压、极性、相位等。
2）系统检测的条件
（1）系统检测应在系统试运行合格后进行。
（2）系统检测前应提交的资料：工程技术文件；设备材料进场检验记录和设备开箱检验记录；自
132第1篇 机电工程技术 建造师小超人
检记录；分项工程质量验收记录；试运行记录。（案）
3）系统检测实施
（1）依据工程技术文件和规范规定的检测项目、检测数量及检测方法编制系统检测方案，检测方
案经建设单位或项目监理批准后实施。
（3）系统检测程序：分项工程→子分部工程→分部工程。
（4）系统检测合格后，填写分项工程检测记录、子分部工程检测记录和分部工程检测汇总记录。
（5）分项工程检测记录、子分部工程检测记录和分部工程检测汇总记录由检测小组填写，检测负
责人做出检测结论，监理（建设）单位的监理工程师（项目专业技术负责人）签字确认。
2.建筑智能化工程调试检测
1）有线电视及卫星电视接收系统检测
（1）有线电视及卫星电视接收系统的设备及器材进场验收，还应检查国家广播电 视总局或有资
质检测机构颁发的有效认证标识。
（2）有线电视及卫星电视接收系统主观评价和客观测试的测试点规定：
①系统的输出端口数量小于1000时，测试点不得少于2个；系统的输出端口数量大于1000时，
每1000点应选取2～3个测试点。
② 混合光纤同轴电缆网（HFC）或同轴传输的双向数字电视系统，主观评价的测试点数应符合以
上规定，客观测试点的数量不应少于系统输出端口数量的5%，测试点数不应少于20个。
③ 测试点应至少有一个位于系统中主干线的最后一个分配放大器之后的点。
2）公共广播系统检测
（1）公共广播系统检测时，应打开广播分区的全部广播扬声器，测量点宜均匀布置。
（2）紧急广播中包括火灾应急广播功能时还应检测的内容包括：
紧急广播具有最高级别的优先权；
紧急广播向相关广播区域播放警示信号、警报语声或实时指挥语声的响应时间；
音量自动调节功能。
（3）检测公共广播系统的声场不均匀度、漏出声衰减及系统设备信噪比符合设计要求。
4）安全技术防范系统调试检测
（2）安全技术防范系统检测
子系统功能应按设计要求逐项检测。
摄像机、探测器、出入口识读设备、电子巡查信息识读器等设备抽检的数量不应低于20%，且不
应少于3台，数量少于3台时应全部检测。
5）建筑设备监控系统调试检测
（1）变配电系统调试检测
电源及主供电回路电流值显示、电压值显示、功率因数测量、电能计量等。变压器和高、低压开
关运行状况及故障（超温）报警。应急发电机组供电电流、电压及频率和储油罐液位监视，故障
报警。不间断电源工作状态、蓄电池组及充电设备工作状态检测。
（2）锅炉机组调试检测
锅炉出口热水温度、压力、流量、热源系统功能检测，热交换系统功能检测。
（3）冷冻和冷却水系统调试检测
133第1篇 机电工程技术 建造师小超人
冷水机组、冷却水泵、冷冻水泵、电动阀门和冷却塔功能检测。
（4）通风空调设备系统调试检测
对风阀的自动调节来控制空调系统的新风量以及送风风量的大小。
对水阀的自动调节来控制送风温度（回风温度）达到设定值。
对加湿阀的自动调节来控制送风相对湿度（回风相对湿度）达到设定值。
对过滤网的压差开关报警信号来判断是否需要清洗或更换过滤网。
（5）公共照明控制系统调试检测
按照明回路总数的10%抽检，数量不应少于10路，总数少于10路时应全部检测。 不同区域的照
明设备应分别进行开、关控制；利用计算机对公共照明开、关进行监视， 满足必要的照明要求。
例如：以光照度、时间等为控制依据对公共照明设备（场景照明、景观照明、走廊照明）进行监
控检测。
（6）给水排水系统调试检测
给水和中水监控系统应全部检测。
排水监控系统应抽检50%，且不得少于5套，总数少于5套时应全部检测。
题目训练：
关于安全技术防范系统的检查测定，正确的有（ ）。
A.摄像机抽检的数量不应低于10%，且不应少于5台
B.探测器抽检的数量不应低于20%，且不应少于3台
C.门禁器抽检的数量不应低于5%，且不应少于3台
D.电子巡查信息识读器的数量少于3台时，应全部检测
E.出入口识读器设备的数量少于10台时，应全部检测
【答案】BD
题目训练：
回路总数为120的照明控制系统检测时，符 包含90个照明回路的控制系统调试检测时，
合规范的最小抽检照明路数为（ ）。 抽检的最少回路数是（ ）。
A.6 A.5
B.12 B.9
C.18 C.10
D.24 D.13
【答案】B 【答案】C
给水排水调试检测时，中水监控系统的最低 建筑智能化工程中，给水监控系统应检测的
检测比例是（ ）。 数量是（ ）。
A.10% A.5%
B.20% B.10%
C.50% C.50%
D.100% D.100%
【答案】D 【答案】D
