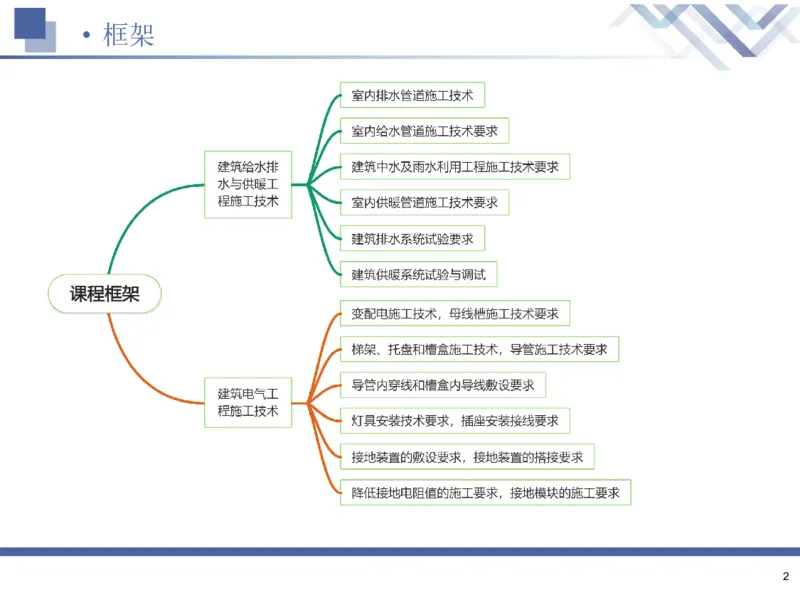

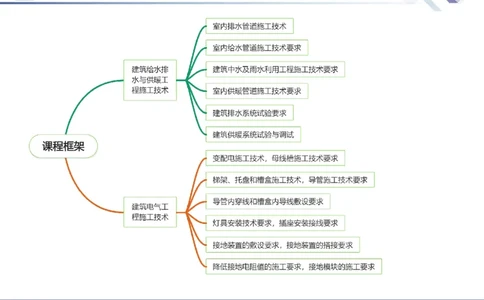

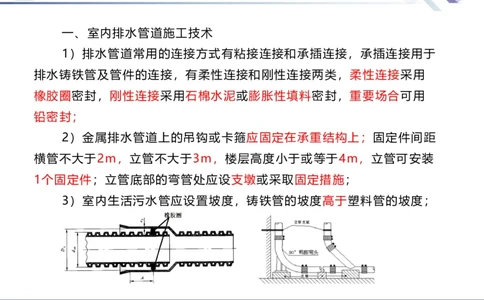

一、室内排水管道施工技术

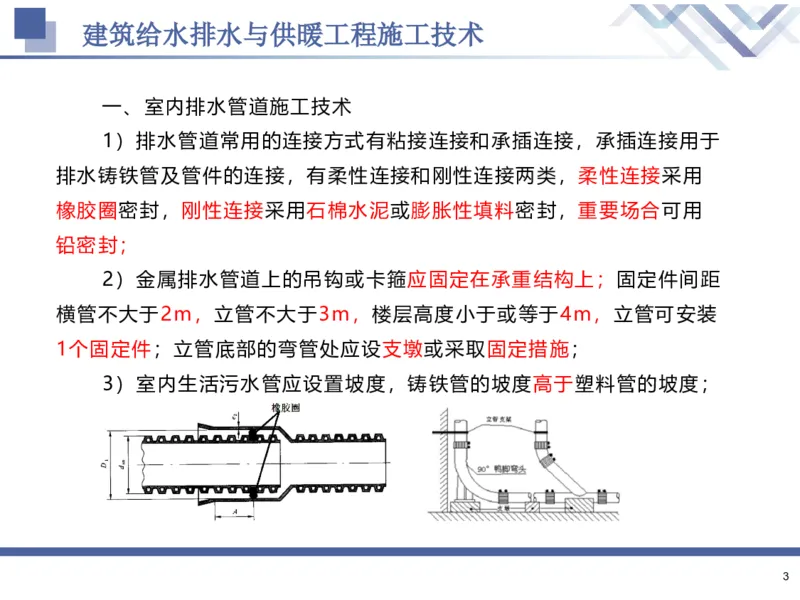

1）排水管道常用的连接方式有粘接连接和承插连接，承插连接用于
排水铸铁管及管件的连接，有柔性连接和刚性连接两类，柔性连接采用
橡胶圈密封，刚性连接采用石棉水泥或膨胀性填料密封，重要场合可用
铅密封；
2）金属排水管道上的吊钩或卡箍应固定在承重结构上；固定件间距
横管不大于2m，立管不大于3m，楼层高度小于或等于4m，立管可安装
1个固定件；立管底部的弯管处应设支墩或采取固定措施；
3）室内生活污水管应设置坡度，铸铁管的坡度高于塑料管的坡度；
3建筑给水排水与供暖工程施工技术

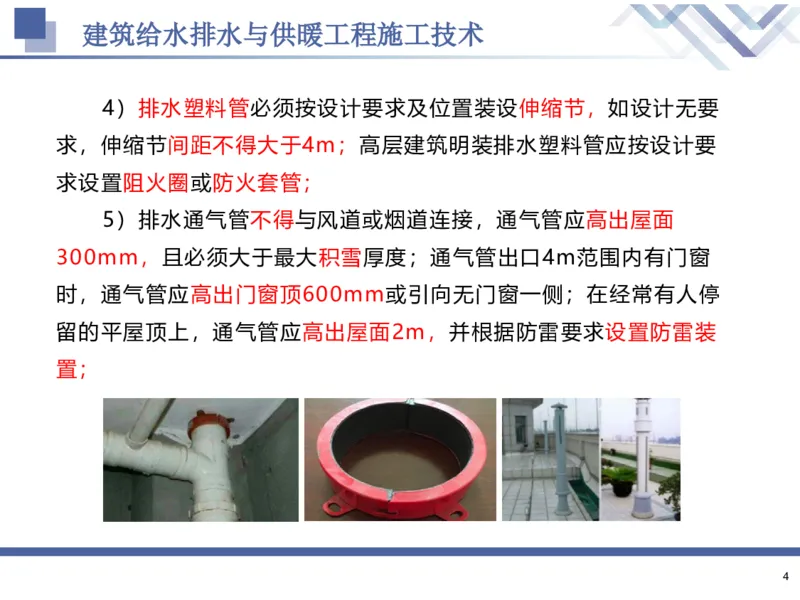

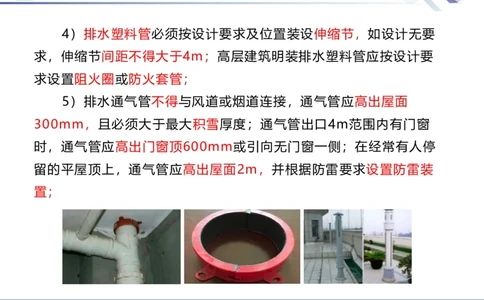

4）排水塑料管必须按设计要求及位置装设伸缩节，如设计无要
求，伸缩节间距不得大于4m；高层建筑明装排水塑料管应按设计要
求设置阻火圈或防火套管；
5）排水通气管不得与风道或烟道连接，通气管应高出屋面
300mm，且必须大于最大积雪厚度；通气管出口4m范围内有门窗
时，通气管应高出门窗顶600mm或引向无门窗一侧；在经常有人停
留的平屋顶上，通气管应高出屋面2m，并根据防雷要求设置防雷装
置；
4建筑给水排水与供暖工程施工技术

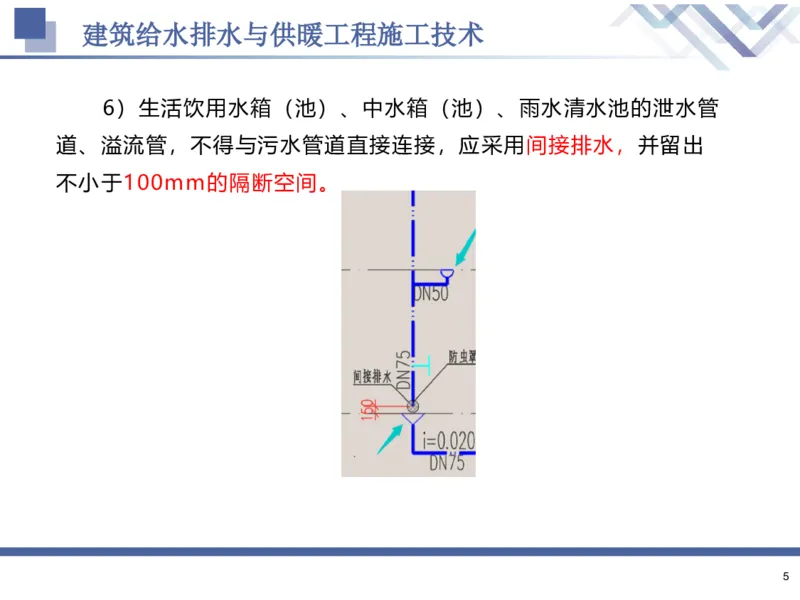

6）生活饮用水箱（池）、中水箱（池）、雨水清水池的泄水管
道、溢流管，不得与污水管道直接连接，应采用间接排水，并留出
不小于100mm的隔断空间。
5建筑给水排水与供暖工程施工技术
二、室内给水管道施工技术要求

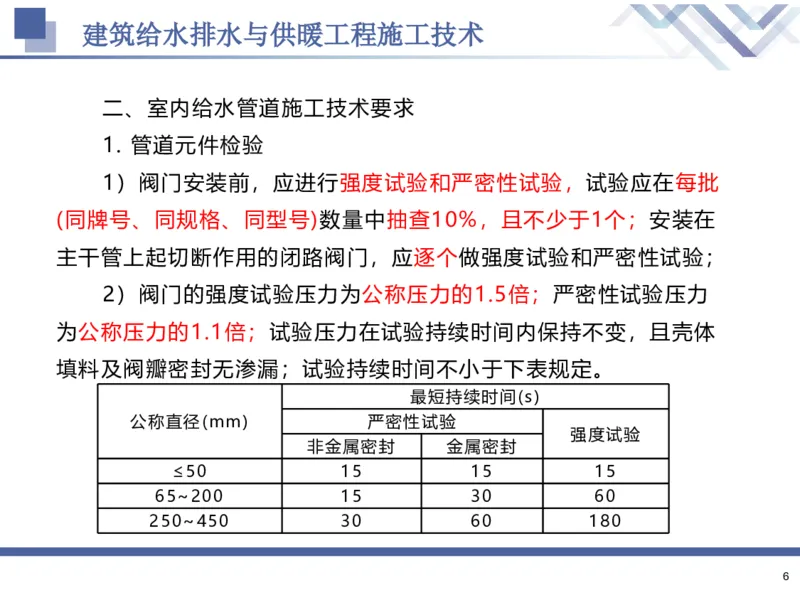

1. 管道元件检验
1）阀门安装前，应进行强度试验和严密性试验，试验应在每批
(同牌号、同规格、同型号)数量中抽查10%，且不少于1个；安装在
主干管上起切断作用的闭路阀门，应逐个做强度试验和严密性试验；
2）阀门的强度试验压力为公称压力的1.5倍；严密性试验压力
为公称压力的1.1倍；试验压力在试验持续时间内保持不变，且壳体
填料及阀瓣密封无渗漏；试验持续时间不小于下表规定。
最短持续时间(s)
公称直径(mm) 严密性试验
强度试验
非金属密封 金属密封
≤50 15 15 15
65~200 15 30 60
250~450 30 60 180
6建筑给水排水与供暖工程施工技术

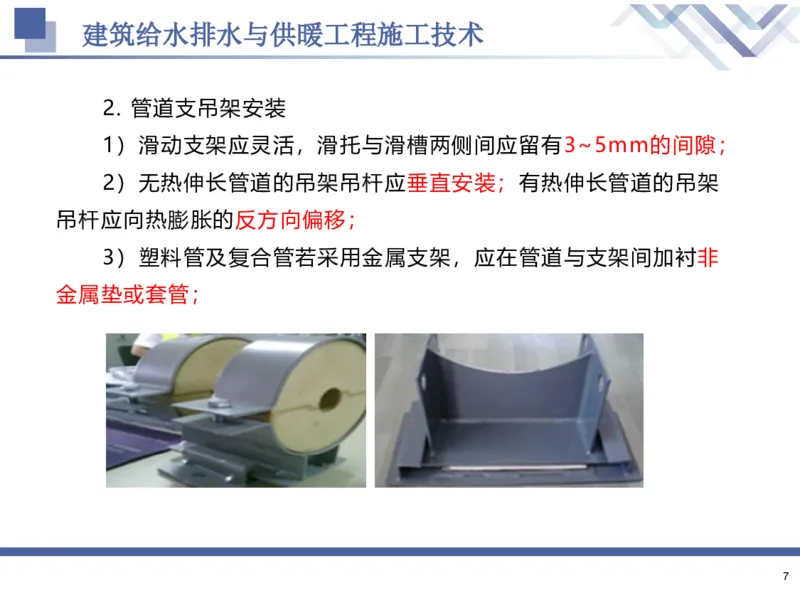

2. 管道支吊架安装
1）滑动支架应灵活，滑托与滑槽两侧间应留有3~5mm的间隙；
2）无热伸长管道的吊架吊杆应垂直安装；有热伸长管道的吊架
吊杆应向热膨胀的反方向偏移；
3）塑料管及复合管若采用金属支架，应在管道与支架间加衬非
金属垫或套管；
7建筑给水排水与供暖工程施工技术

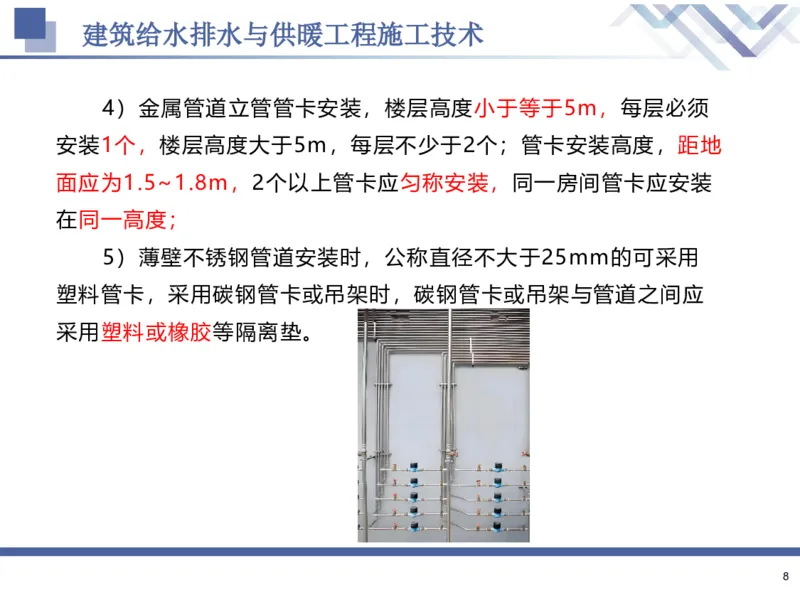

4）金属管道立管管卡安装，楼层高度小于等于5m，每层必须
安装1个，楼层高度大于5m，每层不少于2个；管卡安装高度，距地
面应为1.5~1.8m，2个以上管卡应匀称安装，同一房间管卡应安装
在同一高度；
5）薄壁不锈钢管道安装时，公称直径不大于25mm的可采用
塑料管卡，采用碳钢管卡或吊架时，碳钢管卡或吊架与管道之间应
采用塑料或橡胶等隔离垫。
8建筑给水排水与供暖工程施工技术

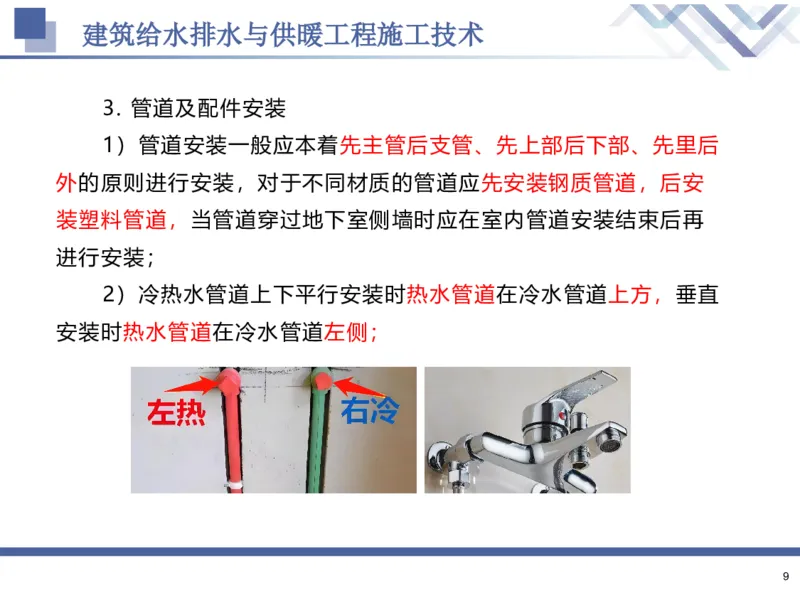

3. 管道及配件安装
1）管道安装一般应本着先主管后支管、先上部后下部、先里后
外的原则进行安装，对于不同材质的管道应先安装钢质管道，后安
装塑料管道，当管道穿过地下室侧墙时应在室内管道安装结束后再
进行安装；
2）冷热水管道上下平行安装时热水管道在冷水管道上方，垂直
安装时热水管道在冷水管道左侧；
9建筑给水排水与供暖工程施工技术

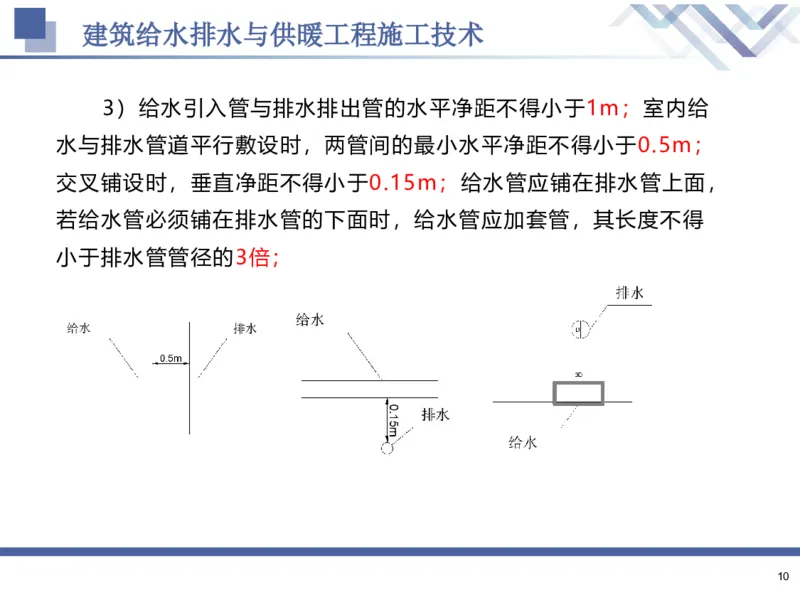

3）给水引入管与排水排出管的水平净距不得小于1m；室内给
水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m；
交叉铺设时，垂直净距不得小于0.15m；给水管应铺在排水管上面，
若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得
小于排水管管径的3倍；
10建筑给水排水与供暖工程施工技术

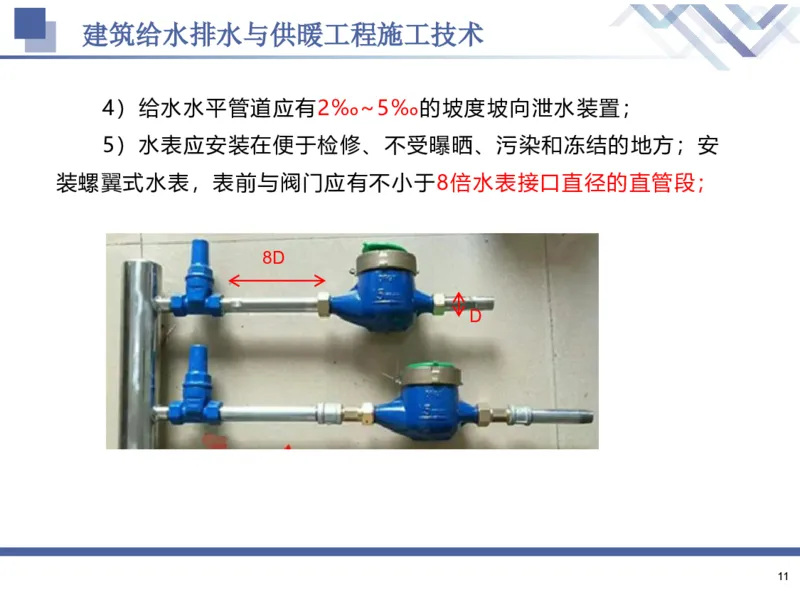

4）给水水平管道应有2‰~5‰的坡度坡向泄水装置；
5）水表应安装在便于检修、不受曝晒、污染和冻结的地方；安
装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直管段；
8D
D
11建筑给水排水与供暖工程施工技术

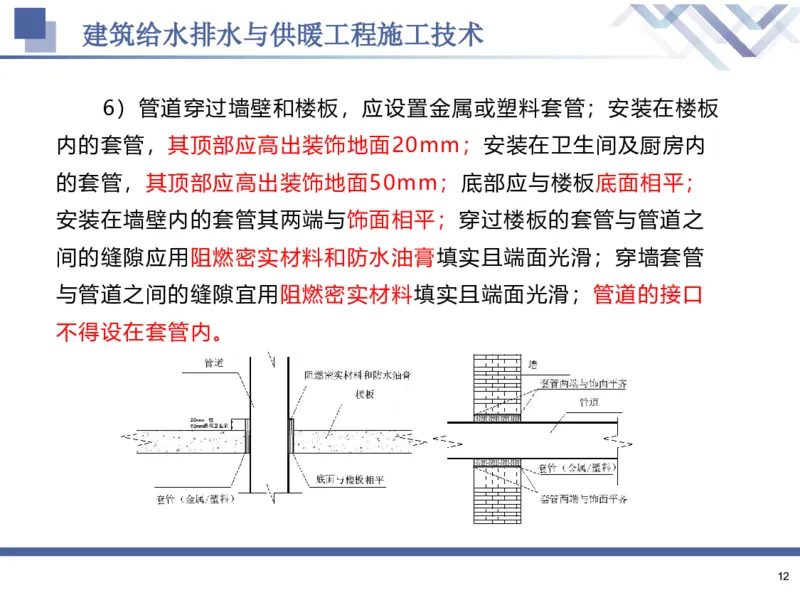

6）管道穿过墙壁和楼板，应设置金属或塑料套管；安装在楼板
内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内
的套管，其顶部应高出装饰地面50mm；底部应与楼板底面相平；
安装在墙壁内的套管其两端与饰面相平；穿过楼板的套管与管道之
间的缝隙应用阻燃密实材料和防水油膏填实且端面光滑；穿墙套管
与管道之间的缝隙宜用阻燃密实材料填实且端面光滑；管道的接口
不得设在套管内。
12建筑给水排水与供暖工程施工技术

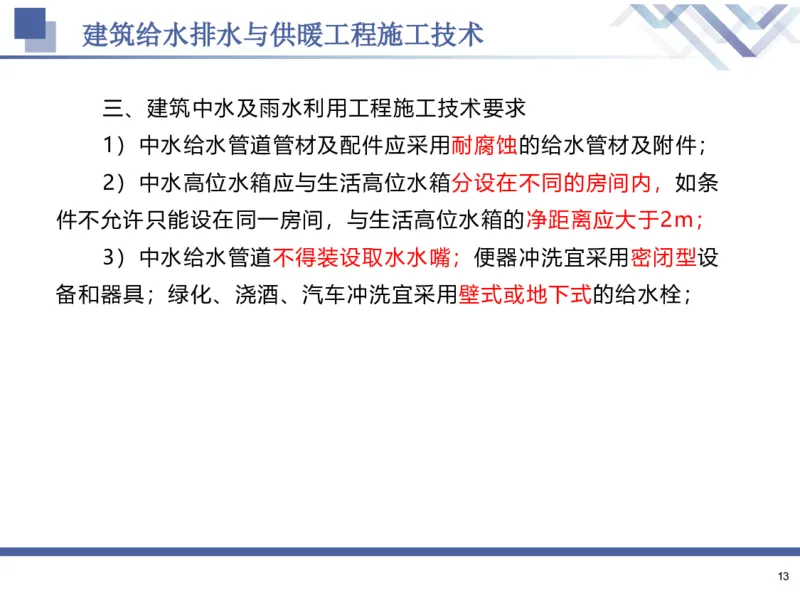

三、建筑中水及雨水利用工程施工技术要求
1）中水给水管道管材及配件应采用耐腐蚀的给水管材及附件；
2）中水高位水箱应与生活高位水箱分设在不同的房间内，如条
件不允许只能设在同一房间，与生活高位水箱的净距离应大于2m；
3）中水给水管道不得装设取水水嘴；便器冲洗宜采用密闭型设
备和器具；绿化、浇酒、汽车冲洗宜采用壁式或地下式的给水栓；
13建筑给水排水与供暖工程施工技术

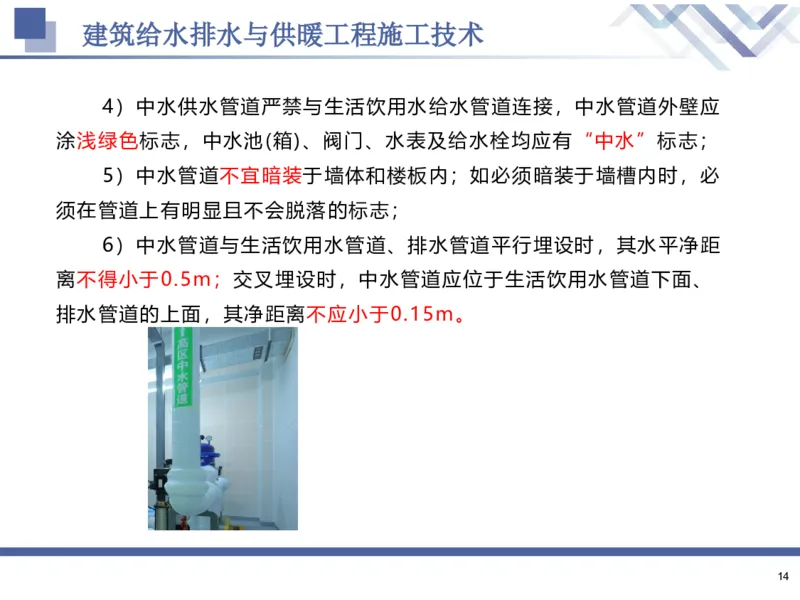

4）中水供水管道严禁与生活饮用水给水管道连接，中水管道外壁应
涂浅绿色标志，中水池(箱)、阀门、水表及给水栓均应有“中水”标志；
5）中水管道不宜暗装于墙体和楼板内；如必须暗装于墙槽内时，必
须在管道上有明显且不会脱落的标志；
6）中水管道与生活饮用水管道、排水管道平行埋设时，其水平净距
离不得小于0.5m；交叉埋设时，中水管道应位于生活饮用水管道下面、
排水管道的上面，其净距离不应小于0.15m。
14建筑给水排水与供暖工程施工技术

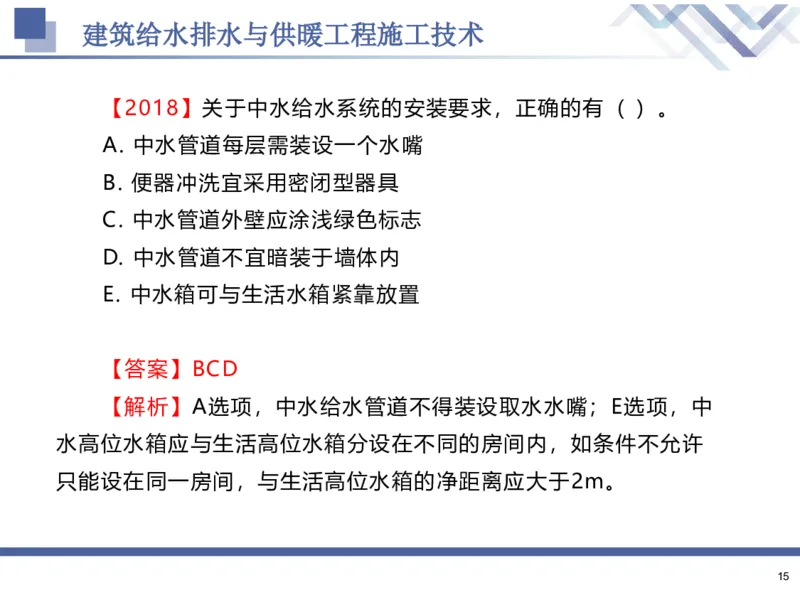

【2018】关于中水给水系统的安装要求，正确的有（ ）。
A. 中水管道每层需装设一个水嘴
B. 便器冲洗宜采用密闭型器具
C. 中水管道外壁应涂浅绿色标志
D. 中水管道不宜暗装于墙体内
E. 中水箱可与生活水箱紧靠放置
【答案】BCD
【解析】A选项，中水给水管道不得装设取水水嘴；E选项，中
水高位水箱应与生活高位水箱分设在不同的房间内，如条件不允许
只能设在同一房间，与生活高位水箱的净距离应大于2m。
15建筑给水排水与供暖工程施工技术

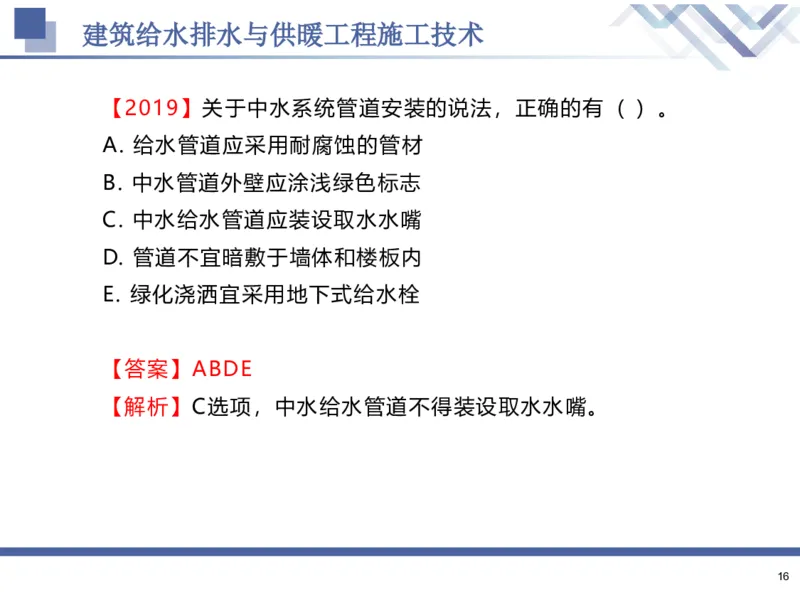

【2019】关于中水系统管道安装的说法，正确的有（ ）。
A. 给水管道应采用耐腐蚀的管材
B. 中水管道外壁应涂浅绿色标志
C. 中水给水管道应装设取水水嘴
D. 管道不宜暗敷于墙体和楼板内
E. 绿化浇洒宜采用地下式给水栓
【答案】ABDE
【解析】C选项，中水给水管道不得装设取水水嘴。
16建筑给水排水与供暖工程施工技术

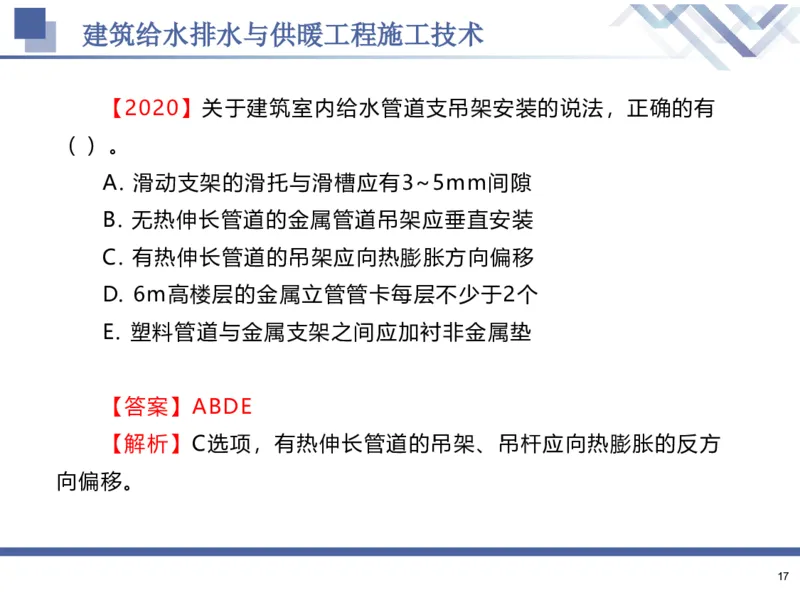

【2020】关于建筑室内给水管道支吊架安装的说法，正确的有
（ ）。
A. 滑动支架的滑托与滑槽应有3~5mm间隙
B. 无热伸长管道的金属管道吊架应垂直安装
C. 有热伸长管道的吊架应向热膨胀方向偏移
D. 6m高楼层的金属立管管卡每层不少于2个
E. 塑料管道与金属支架之间应加衬非金属垫
【答案】ABDE
【解析】C选项，有热伸长管道的吊架、吊杆应向热膨胀的反方
向偏移。
17建筑给水排水与供暖工程施工技术

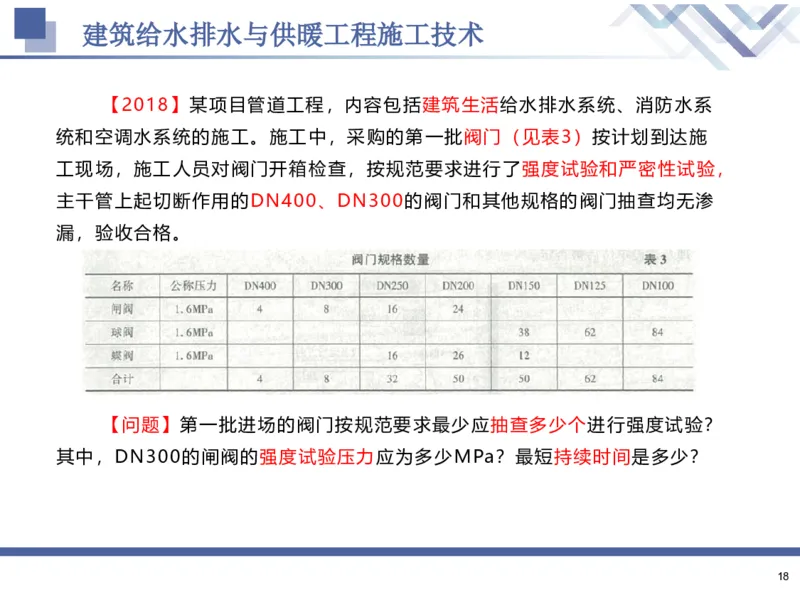

【2018】某项目管道工程，内容包括建筑生活给水排水系统、消防水系
统和空调水系统的施工。施工中，采购的第一批阀门（见表3）按计划到达施
工现场，施工人员对阀门开箱检查，按规范要求进行了强度试验和严密性试验，
主干管上起切断作用的DN400、DN300的阀门和其他规格的阀门抽查均无渗
漏，验收合格。
【问题】第一批进场的阀门按规范要求最少应抽查多少个进行强度试验？
其中，DN300的闸阀的强度试验压力应为多少MPa？最短持续时间是多少？
18建筑给水排水与供暖工程施工技术

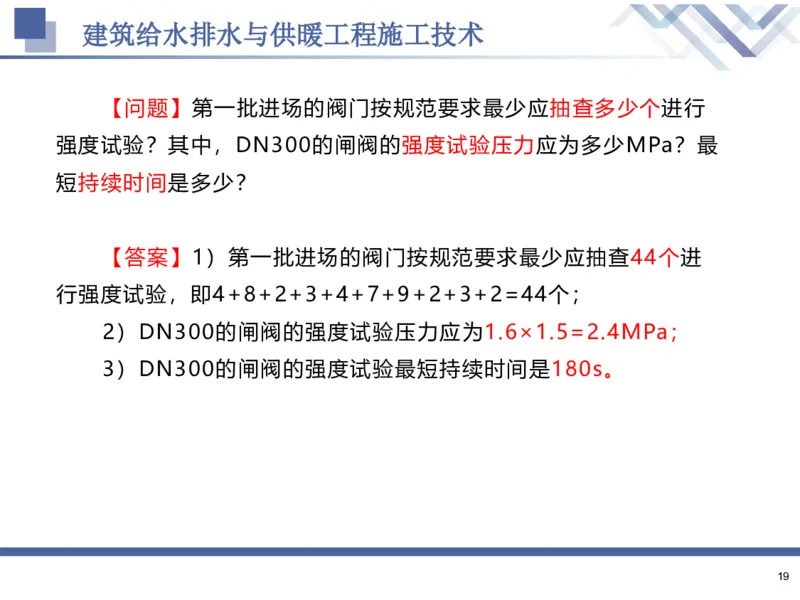

【问题】第一批进场的阀门按规范要求最少应抽查多少个进行
强度试验？其中，DN300的闸阀的强度试验压力应为多少MPa？最
短持续时间是多少？
【答案】1）第一批进场的阀门按规范要求最少应抽查44个进
行强度试验，即4+8+2+3+4+7+9+2+3+2=44个；
2）DN300的闸阀的强度试验压力应为1.6×1.5=2.4MPa；
3）DN300的闸阀的强度试验最短持续时间是180s。
19建筑给水排水与供暖工程施工技术

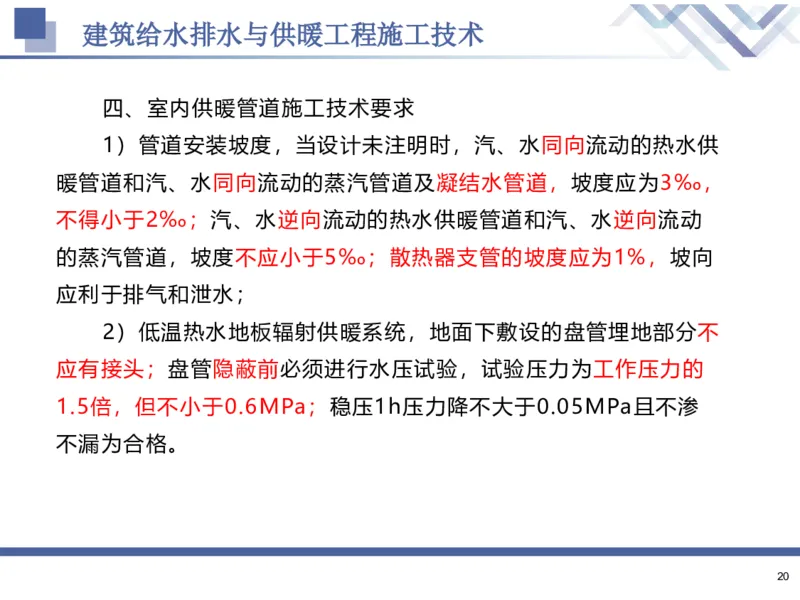

四、室内供暖管道施工技术要求
1）管道安装坡度，当设计未注明时，汽、水同向流动的热水供
暖管道和汽、水同向流动的蒸汽管道及凝结水管道，坡度应为3‰，
不得小于2‰；汽、水逆向流动的热水供暖管道和汽、水逆向流动
的蒸汽管道，坡度不应小于5‰；散热器支管的坡度应为1%，坡向
应利于排气和泄水；
2）低温热水地板辐射供暖系统，地面下敷设的盘管埋地部分不
应有接头；盘管隐蔽前必须进行水压试验，试验压力为工作压力的
1.5倍，但不小于0.6MPa；稳压1h压力降不大于0.05MPa且不渗
不漏为合格。
20建筑给水排水与供暖工程施工技术

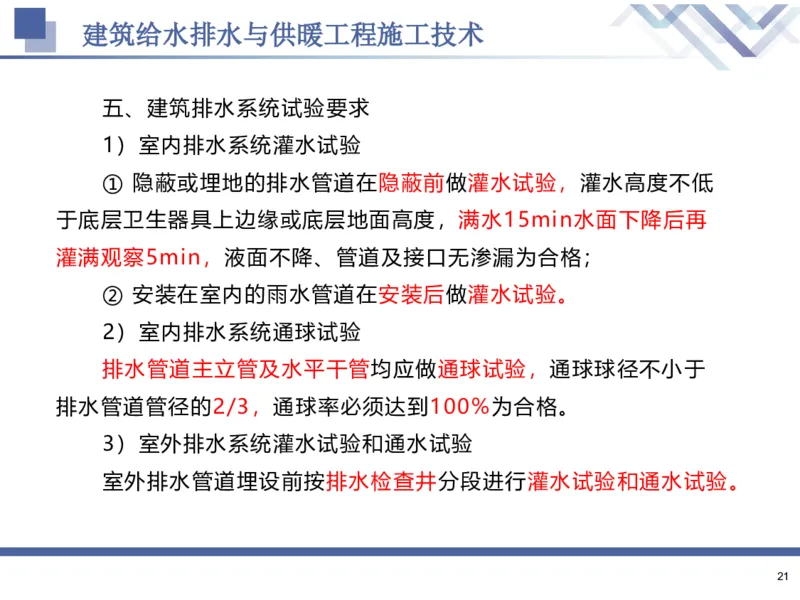

五、建筑排水系统试验要求
1）室内排水系统灌水试验
① 隐蔽或埋地的排水管道在隐蔽前做灌水试验，灌水高度不低
于底层卫生器具上边缘或底层地面高度，满水15min水面下降后再
灌满观察5min，液面不降、管道及接口无渗漏为合格；
② 安装在室内的雨水管道在安装后做灌水试验。
2）室内排水系统通球试验
排水管道主立管及水平干管均应做通球试验，通球球径不小于
排水管道管径的2/3，通球率必须达到100%为合格。
3）室外排水系统灌水试验和通水试验
室外排水管道埋设前按排水检查井分段进行灌水试验和通水试验。
21建筑给水排水与供暖工程施工技术
六、建筑供暖系统试验与调试

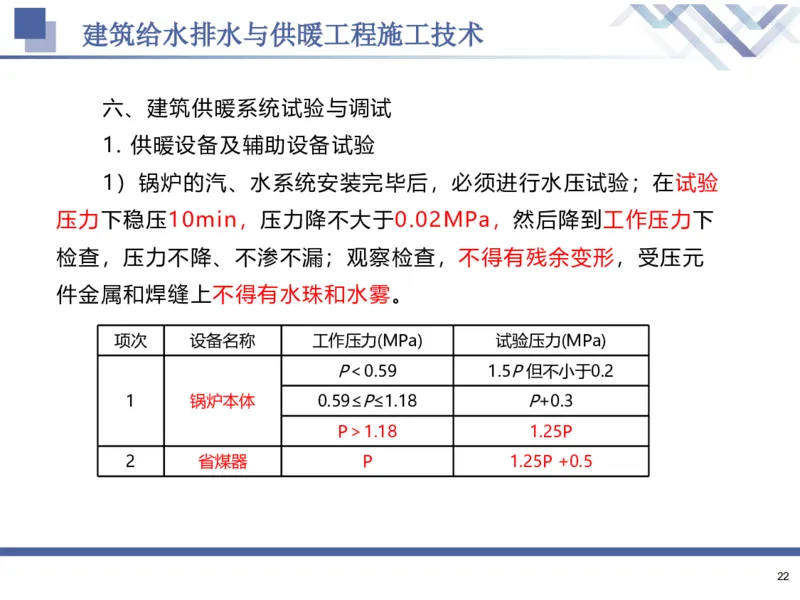

1. 供暖设备及辅助设备试验
1）锅炉的汽、水系统安装完毕后，必须进行水压试验；在试验
压力下稳压10min，压力降不大于0.02MPa，然后降到工作压力下
检查，压力不降、不渗不漏；观察检查，不得有残余变形，受压元
件金属和焊缝上不得有水珠和水雾。
项次 设备名称 工作压力(MPa) 试验压力(MPa)
P＜0.59 1.5P 但不小于0.2
1 锅炉本体 0.59≤P≤1.18 P+0.3
P＞1.18 1.25P
2 省煤器 P 1.25P +0.5
22建筑给水排水与供暖工程施工技术

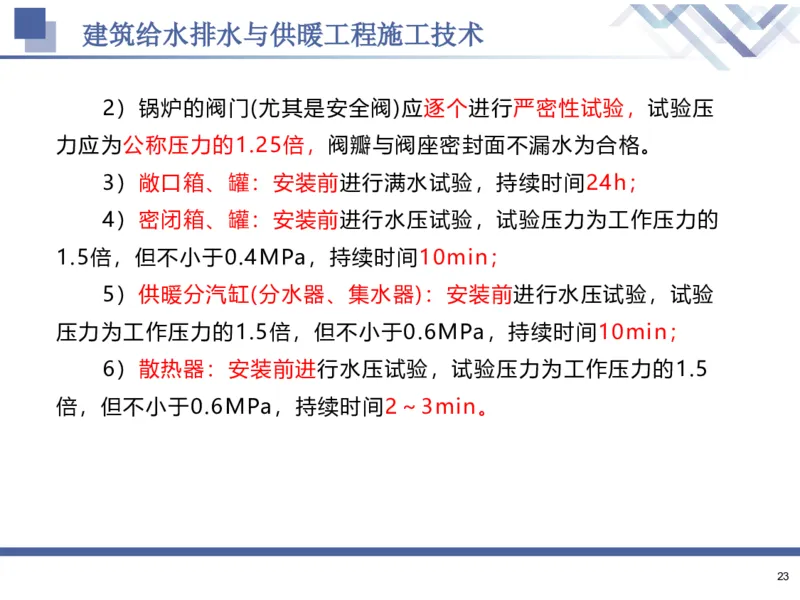

2）锅炉的阀门(尤其是安全阀)应逐个进行严密性试验，试验压
力应为公称压力的1.25倍，阀瓣与阀座密封面不漏水为合格。
3）敞口箱、罐：安装前进行满水试验，持续时间24h；
4）密闭箱、罐：安装前进行水压试验，试验压力为工作压力的
1.5倍，但不小于0.4MPa，持续时间10min；
5）供暖分汽缸(分水器、集水器)：安装前进行水压试验，试验
压力为工作压力的1.5倍，但不小于0.6MPa，持续时间10min；
6）散热器：安装前进行水压试验，试验压力为工作压力的1.5
倍，但不小于0.6MPa，持续时间2～3min。
23建筑给水排水与供暖工程施工技术

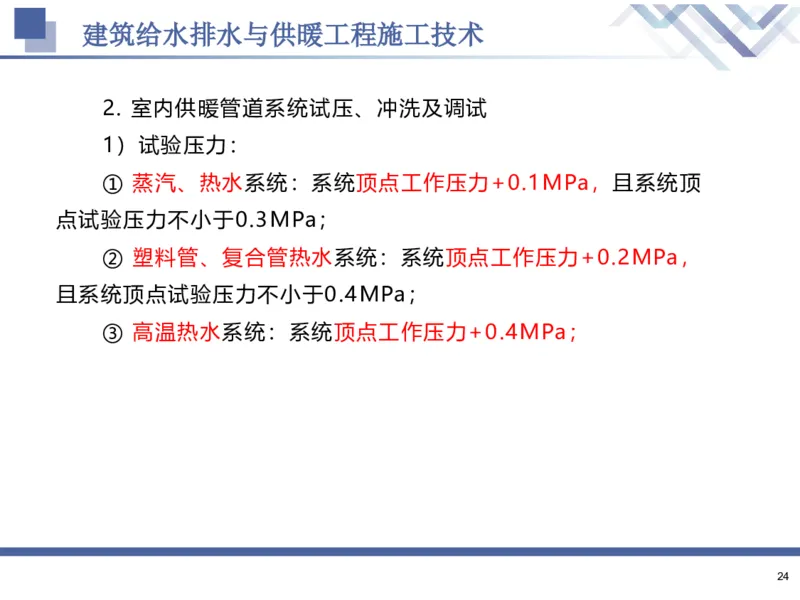

2. 室内供暖管道系统试压、冲洗及调试
1）试验压力：
① 蒸汽、热水系统：系统顶点工作压力+0.1MPa，且系统顶
点试验压力不小于0.3MPa；
② 塑料管、复合管热水系统：系统顶点工作压力+0.2MPa，
且系统顶点试验压力不小于0.4MPa；
③ 高温热水系统：系统顶点工作压力+0.4MPa；
24建筑给水排水与供暖工程施工技术

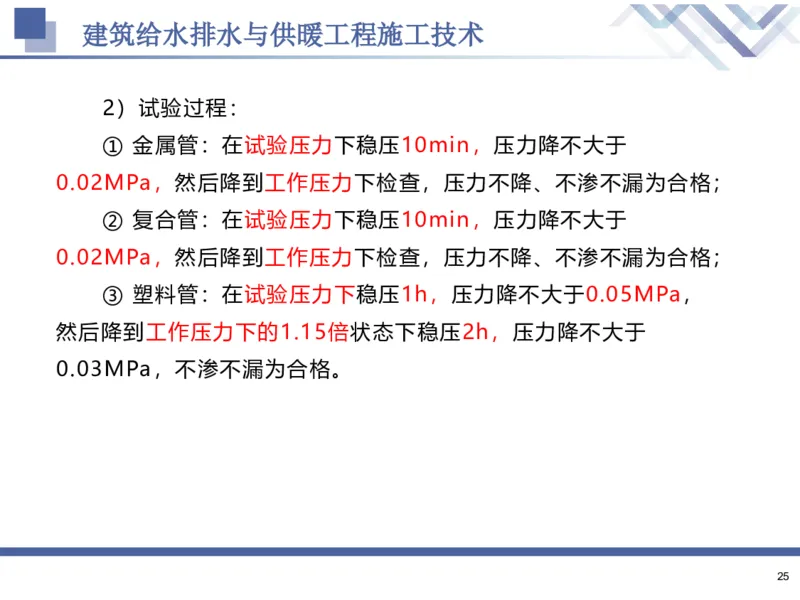

2）试验过程：
① 金属管：在试验压力下稳压10min，压力降不大于
0.02MPa，然后降到工作压力下检查，压力不降、不渗不漏为合格；
② 复合管：在试验压力下稳压10min，压力降不大于
0.02MPa，然后降到工作压力下检查，压力不降、不渗不漏为合格；
③ 塑料管：在试验压力下稳压1h，压力降不大于0.05MPa，
然后降到工作压力下的1.15倍状态下稳压2h，压力降不大于
0.03MPa，不渗不漏为合格。
25建筑给水排水与供暖工程施工技术

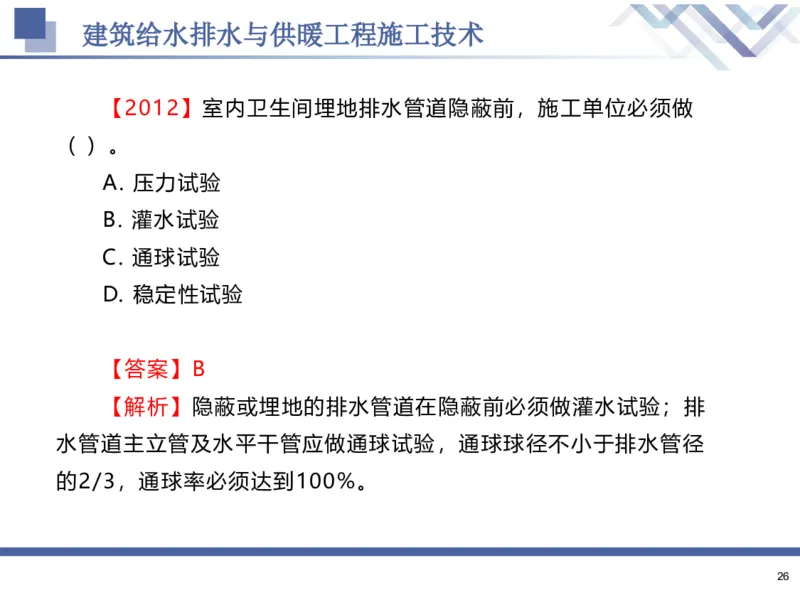

【2012】室内卫生间埋地排水管道隐蔽前，施工单位必须做
（ ）。
A. 压力试验
B. 灌水试验
C. 通球试验
D. 稳定性试验
【答案】B
【解析】隐蔽或埋地的排水管道在隐蔽前必须做灌水试验；排
水管道主立管及水平干管应做通球试验，通球球径不小于排水管径
的2/3，通球率必须达到100%。
26建筑给水排水与供暖工程施工技术

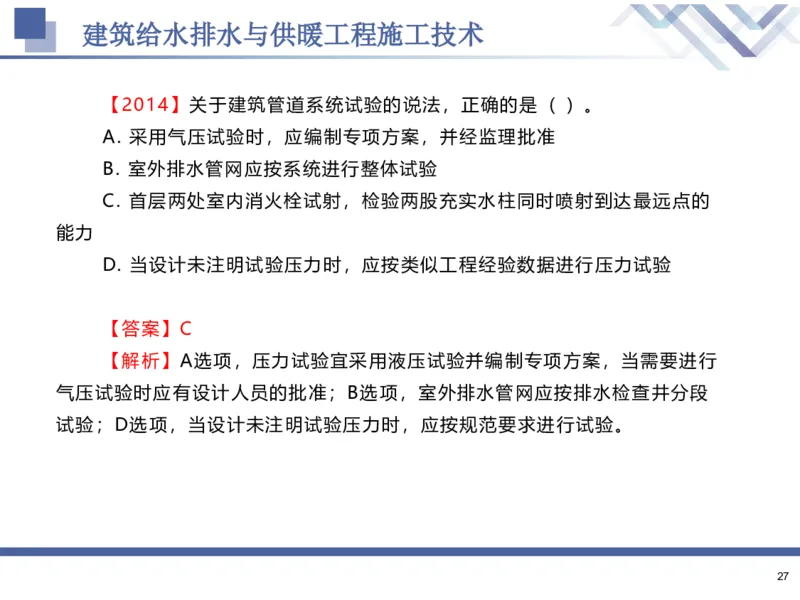

【2014】关于建筑管道系统试验的说法，正确的是（ ）。
A. 采用气压试验时，应编制专项方案，并经监理批准
B. 室外排水管网应按系统进行整体试验
C. 首层两处室内消火栓试射，检验两股充实水柱同时喷射到达最远点的
能力
D. 当设计未注明试验压力时，应按类似工程经验数据进行压力试验
【答案】C
【解析】A选项，压力试验宜采用液压试验并编制专项方案，当需要进行
气压试验时应有设计人员的批准；B选项，室外排水管网应按排水检查井分段
试验；D选项，当设计未注明试验压力时，应按规范要求进行试验。
27建筑给水排水与供暖工程施工技术

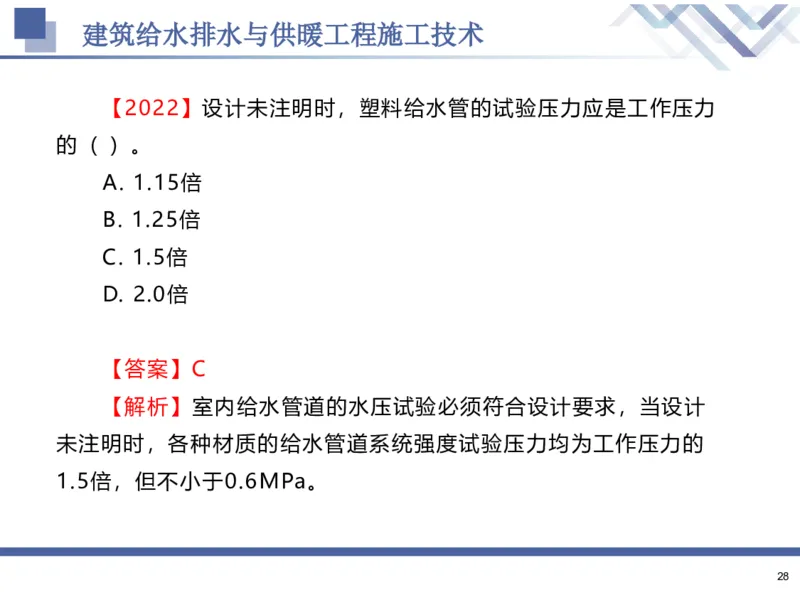

【2022】设计未注明时，塑料给水管的试验压力应是工作压力
的（ ）。
A. 1.15倍
B. 1.25倍
C. 1.5倍
D. 2.0倍
【答案】C
【解析】室内给水管道的水压试验必须符合设计要求，当设计
未注明时，各种材质的给水管道系统强度试验压力均为工作压力的
1.5倍，但不小于0.6MPa。
28建筑给水排水与供暖工程施工技术

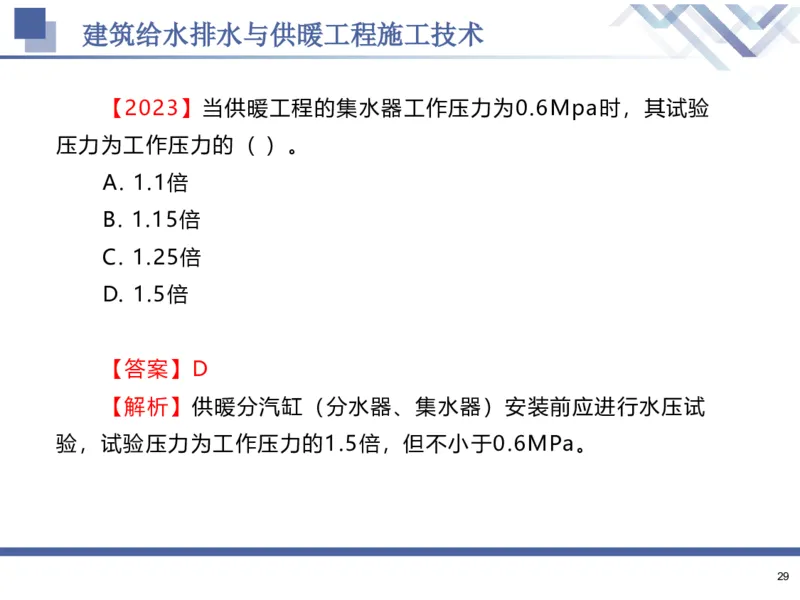

【2023】当供暖工程的集水器工作压力为0.6Mpa时，其试验
压力为工作压力的（ ）。
A. 1.1倍
B. 1.15倍
C. 1.25倍
D. 1.5倍
【答案】D
【解析】供暖分汽缸（分水器、集水器）安装前应进行水压试
验，试验压力为工作压力的1.5倍，但不小于0.6MPa。
29建筑电气工程施工技术
一、变配电施工技术

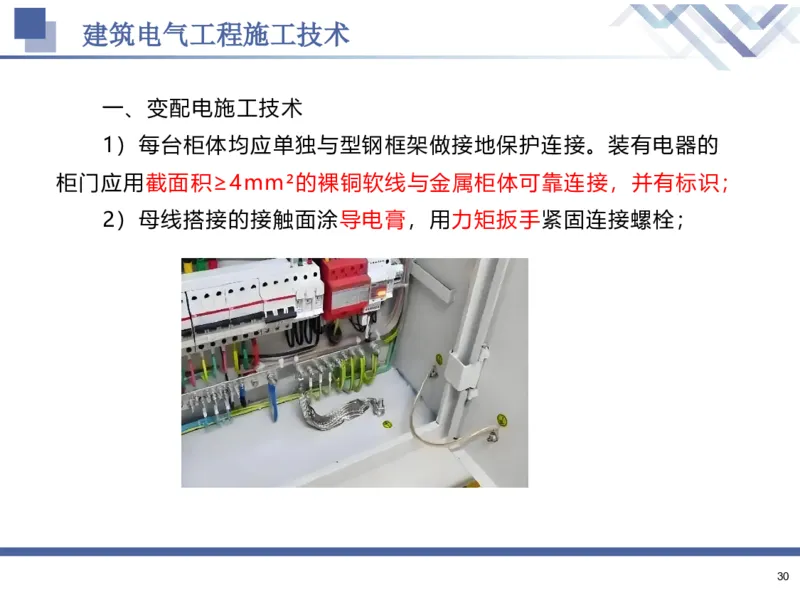

1）每台柜体均应单独与型钢框架做接地保护连接。装有电器的
柜门应用截面积≥4mm²的裸铜软线与金属柜体可靠连接，并有标识；
2）母线搭接的接触面涂导电膏，用力矩扳手紧固连接螺栓；
30建筑电气工程施工技术

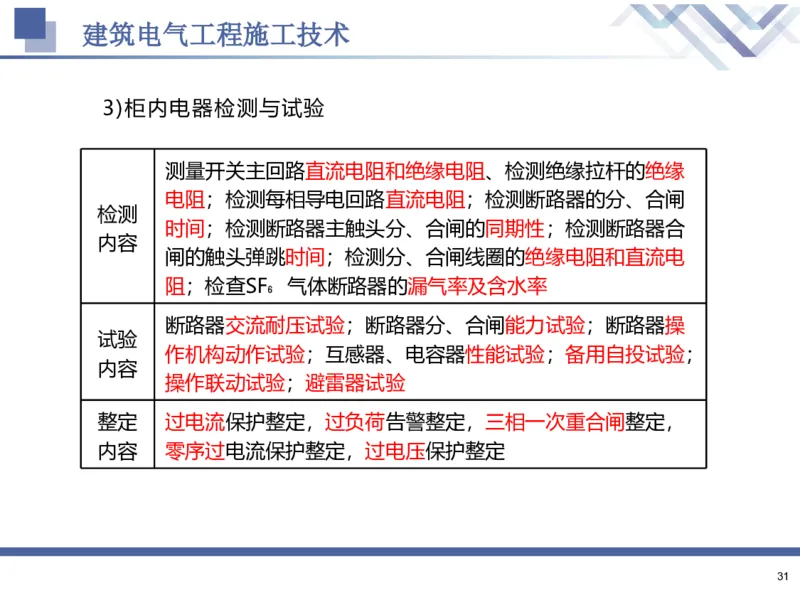

3)柜内电器检测与试验
测量开关主回路直流电阻和绝缘电阻、检测绝缘拉杆的绝缘
电阻；检测每相导电回路直流电阻；检测断路器的分、合闸
检测
时间；检测断路器主触头分、合闸的同期性；检测断路器合
内容
闸的触头弹跳时间；检测分、合闸线圈的绝缘电阻和直流电
阻；检查SF₆ 气体断路器的漏气率及含水率
断路器交流耐压试验；断路器分、合闸能力试验；断路器操
试验
作机构动作试验；互感器、电容器性能试验；备用自投试验；
内容
操作联动试验；避雷器试验
整定 过电流保护整定，过负荷告警整定，三相一次重合闸整定，
内容 零序过电流保护整定，过电压保护整定
31建筑电气工程施工技术
二、母线槽施工技术要求

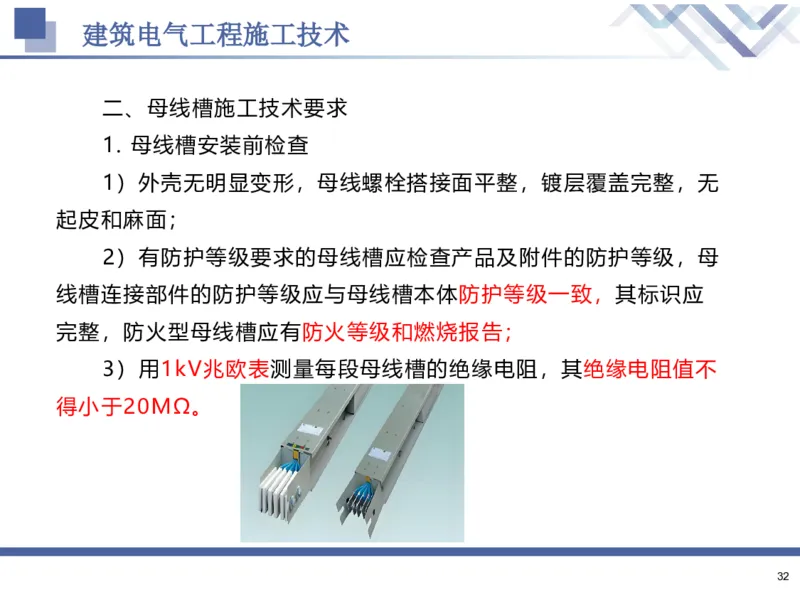

1. 母线槽安装前检查
1）外壳无明显变形，母线螺栓搭接面平整，镀层覆盖完整，无
起皮和麻面；
2）有防护等级要求的母线槽应检查产品及附件的防护等级，母
线槽连接部件的防护等级应与母线槽本体防护等级一致，其标识应
完整，防火型母线槽应有防火等级和燃烧报告；
3）用1kV兆欧表测量每段母线槽的绝缘电阻，其绝缘电阻值不
得小于20MΩ。
32建筑电气工程施工技术

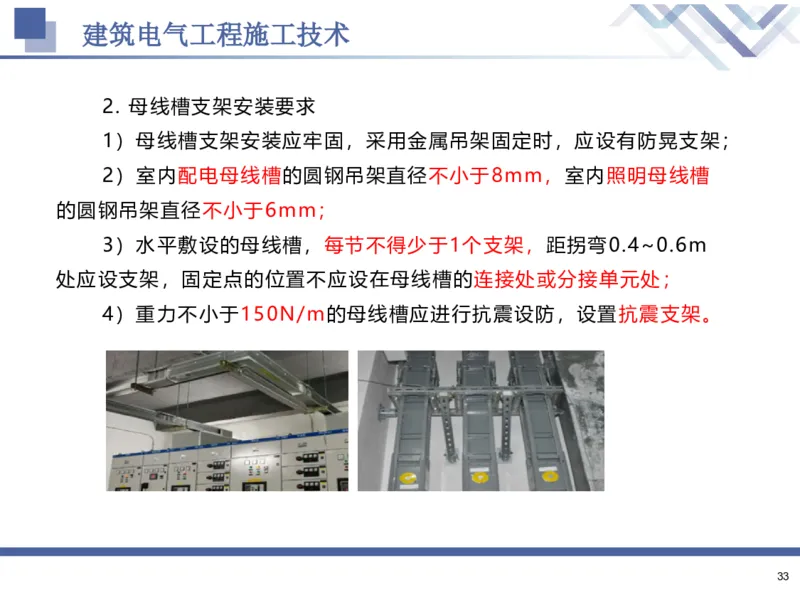

2. 母线槽支架安装要求
1）母线槽支架安装应牢固，采用金属吊架固定时，应设有防晃支架；
2）室内配电母线槽的圆钢吊架直径不小于8mm，室内照明母线槽
的圆钢吊架直径不小于6mm；
3）水平敷设的母线槽，每节不得少于1个支架，距拐弯0.4~0.6m
处应设支架，固定点的位置不应设在母线槽的连接处或分接单元处；
4）重力不小于150N/m的母线槽应进行抗震设防，设置抗震支架。
33建筑电气工程施工技术

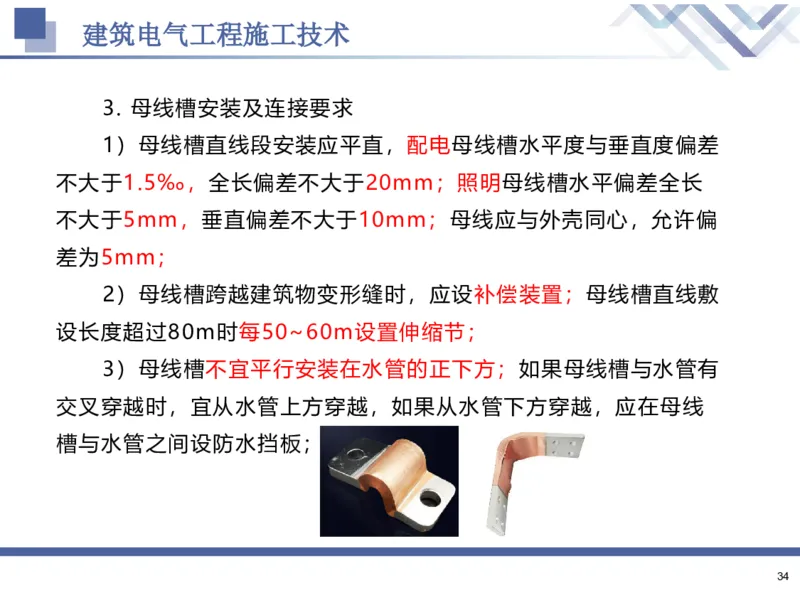

3. 母线槽安装及连接要求
1）母线槽直线段安装应平直，配电母线槽水平度与垂直度偏差
不大于1.5‰，全长偏差不大于20mm；照明母线槽水平偏差全长
不大于5mm，垂直偏差不大于10mm；母线应与外壳同心，允许偏
差为5mm；
2）母线槽跨越建筑物变形缝时，应设补偿装置；母线槽直线敷
设长度超过80m时每50~60m设置伸缩节；
3）母线槽不宜平行安装在水管的正下方；如果母线槽与水管有
交叉穿越时，宜从水管上方穿越，如果从水管下方穿越，应在母线
槽与水管之间设防水挡板；
34建筑电气工程施工技术

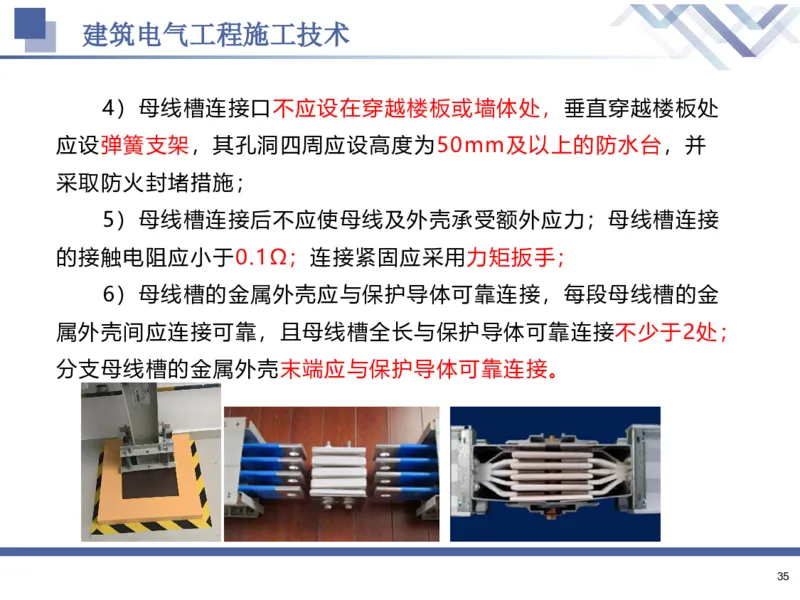

4）母线槽连接口不应设在穿越楼板或墙体处，垂直穿越楼板处
应设弹簧支架，其孔洞四周应设高度为50mm及以上的防水台，并
采取防火封堵措施；
5）母线槽连接后不应使母线及外壳承受额外应力；母线槽连接
的接触电阻应小于0.1Ω；连接紧固应采用力矩扳手；
6）母线槽的金属外壳应与保护导体可靠连接，每段母线槽的金
属外壳间应连接可靠，且母线槽全长与保护导体可靠连接不少于2处；
分支母线槽的金属外壳末端应与保护导体可靠连接。
35建筑电气工程施工技术

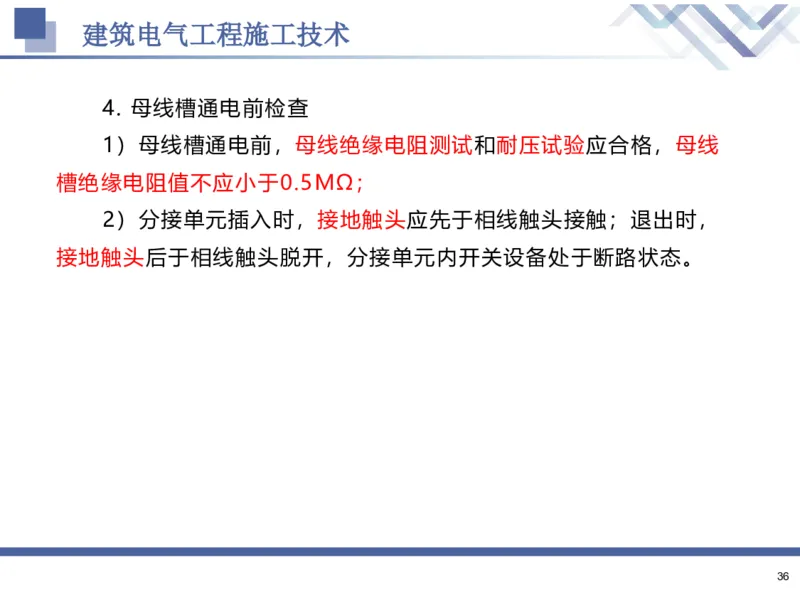

4. 母线槽通电前检查
1）母线槽通电前，母线绝缘电阻测试和耐压试验应合格，母线
槽绝缘电阻值不应小于0.5MΩ；
2）分接单元插入时，接地触头应先于相线触头接触；退出时，
接地触头后于相线触头脱开，分接单元内开关设备处于断路状态。
36建筑电气工程施工技术

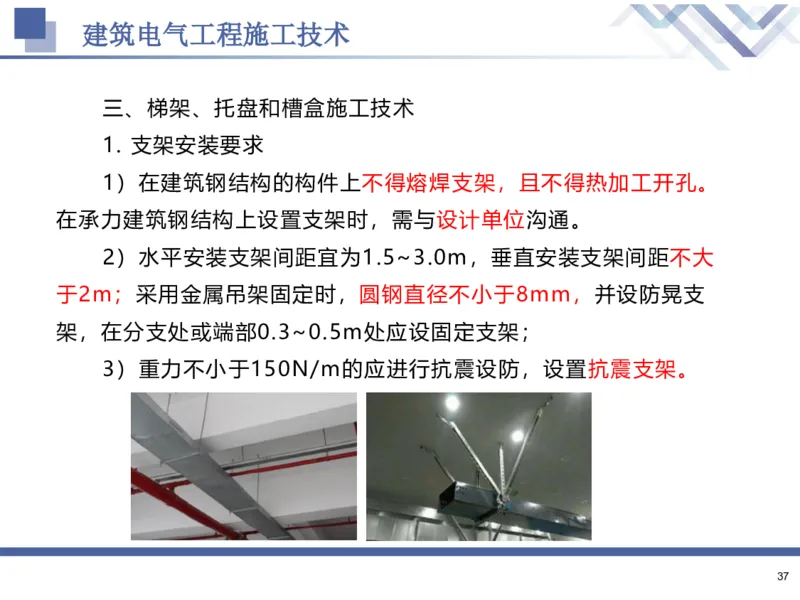

三、梯架、托盘和槽盒施工技术
1. 支架安装要求
1）在建筑钢结构的构件上不得熔焊支架，且不得热加工开孔。
在承力建筑钢结构上设置支架时，需与设计单位沟通。
2）水平安装支架间距宜为1.5~3.0m，垂直安装支架间距不大
于2m；采用金属吊架固定时，圆钢直径不小于8mm，并设防晃支
架，在分支处或端部0.3~0.5m处应设固定支架；
3）重力不小于150N/m的应进行抗震设防，设置抗震支架。

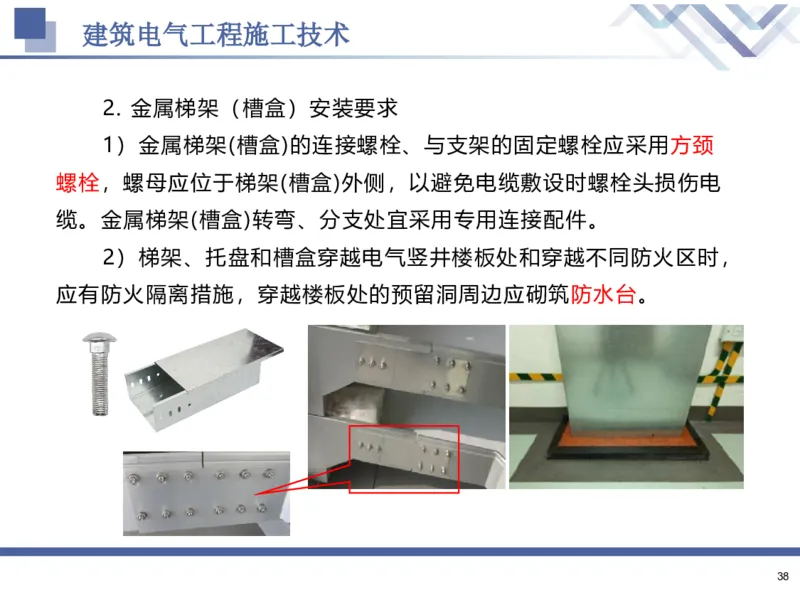

37建筑电气工程施工技术
2. 金属梯架（槽盒）安装要求
1）金属梯架(槽盒)的连接螺栓、与支架的固定螺栓应采用方颈
螺栓，螺母应位于梯架(槽盒)外侧，以避免电缆敷设时螺栓头损伤电
缆。金属梯架(槽盒)转弯、分支处宜采用专用连接配件。
2）梯架、托盘和槽盒穿越电气竖井楼板处和穿越不同防火区时，
应有防火隔离措施，穿越楼板处的预留洞周边应砌筑防水台。
38建筑电气工程施工技术

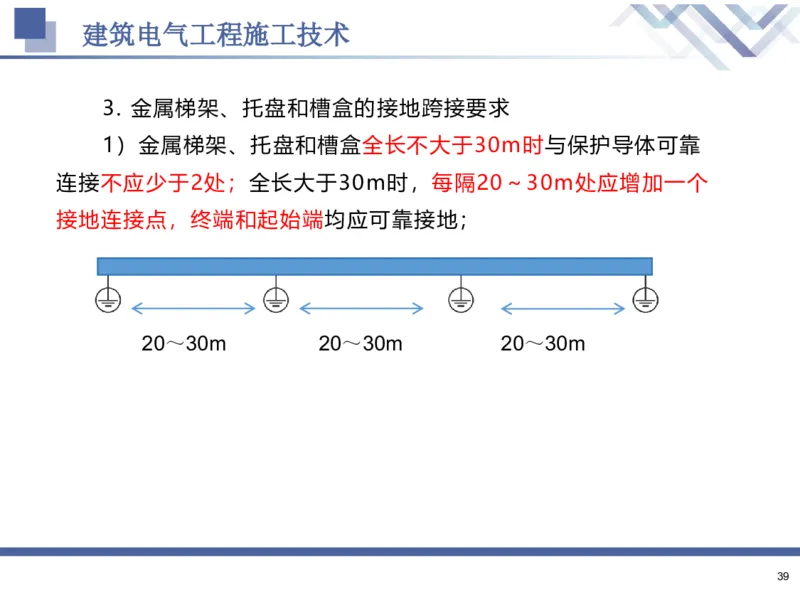

3. 金属梯架、托盘和槽盒的接地跨接要求
1）金属梯架、托盘和槽盒全长不大于30m时与保护导体可靠
连接不应少于2处；全长大于30m时，每隔20～30m处应增加一个
接地连接点，终端和起始端均应可靠接地；
20～30m 20～30m 20～30m
39建筑电气工程施工技术

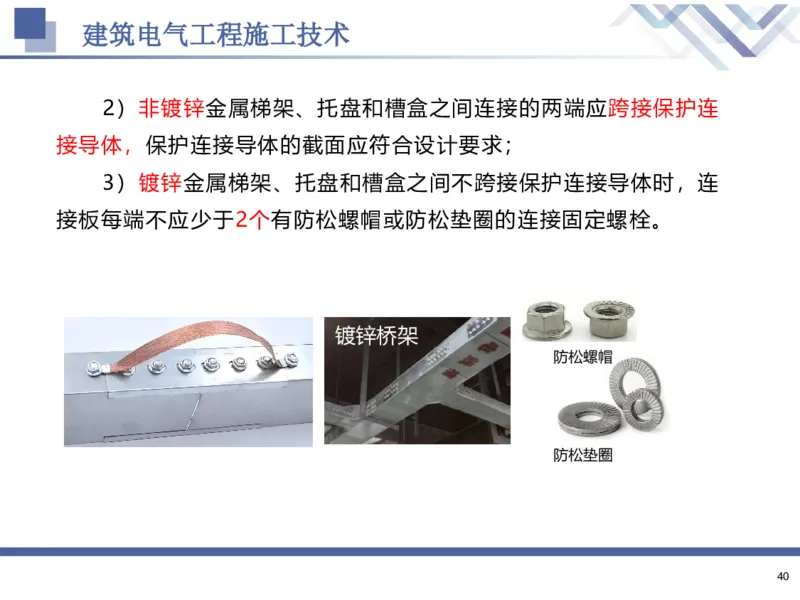

2）非镀锌金属梯架、托盘和槽盒之间连接的两端应跨接保护连
接导体，保护连接导体的截面应符合设计要求；
3）镀锌金属梯架、托盘和槽盒之间不跨接保护连接导体时，连
接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓。
镀锌桥架
防松螺帽
防松垫圈
40建筑电气工程施工技术
四、导管施工技术要求

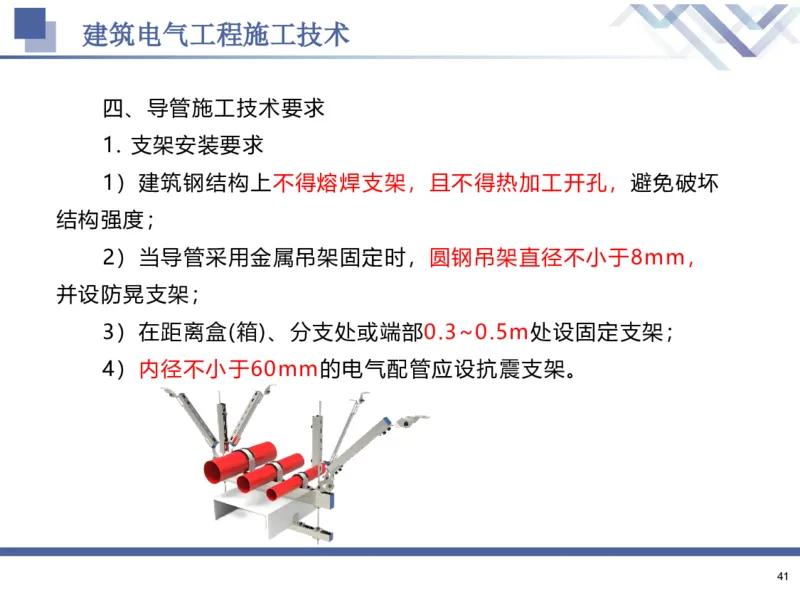

1. 支架安装要求
1）建筑钢结构上不得熔焊支架，且不得热加工开孔，避免破坏
结构强度；
2）当导管采用金属吊架固定时，圆钢吊架直径不小于8mm，
并设防晃支架；
3）在距离盒(箱)、分支处或端部0.3~0.5m处设固定支架；
4）内径不小于60mm的电气配管应设抗震支架。
41建筑电气工程施工技术

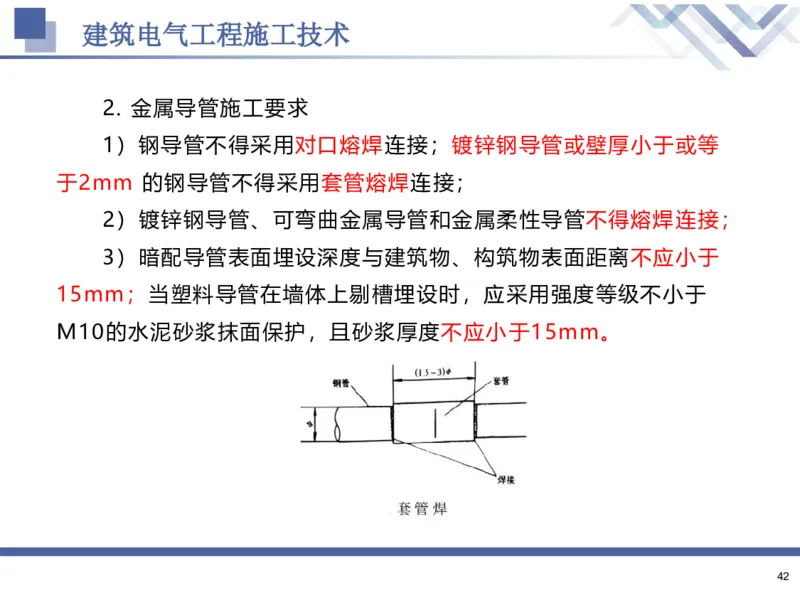

2. 金属导管施工要求
1）钢导管不得采用对口熔焊连接；镀锌钢导管或壁厚小于或等
于2mm 的钢导管不得采用套管熔焊连接；
2）镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接；
3）暗配导管表面埋设深度与建筑物、构筑物表面距离不应小于
15mm；当塑料导管在墙体上剔槽埋设时，应采用强度等级不小于
M10的水泥砂浆抹面保护，且砂浆厚度不应小于15mm。
42建筑电气工程施工技术

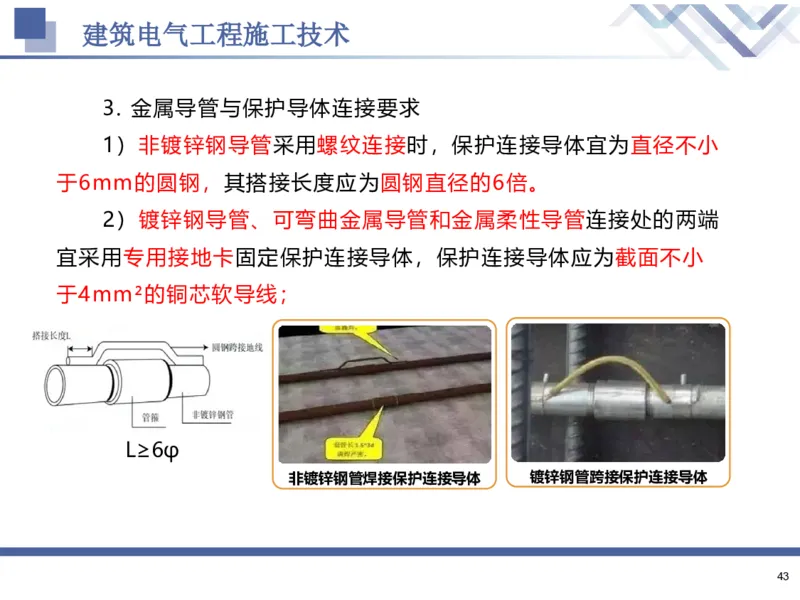

3. 金属导管与保护导体连接要求
1）非镀锌钢导管采用螺纹连接时，保护连接导体宜为直径不小
于6mm的圆钢，其搭接长度应为圆钢直径的6倍。
2）镀锌钢导管、可弯曲金属导管和金属柔性导管连接处的两端
宜采用专用接地卡固定保护连接导体，保护连接导体应为截面不小
于4mm²的铜芯软导线；
L≥6φ
非镀锌钢管焊接保护连接导体 镀锌钢管跨接保护连接导体
43建筑电气工程施工技术

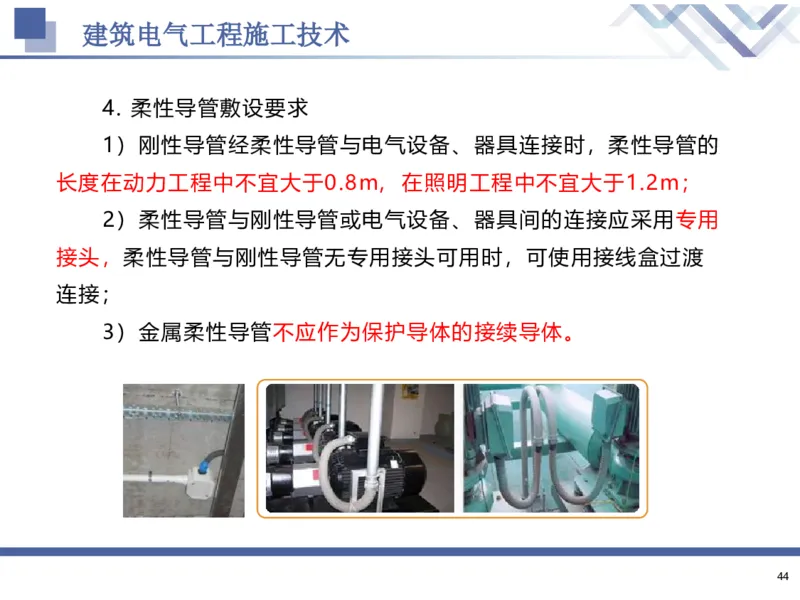

4. 柔性导管敷设要求
1）刚性导管经柔性导管与电气设备、器具连接时，柔性导管的
长度在动力工程中不宜大于0.8m, 在照明工程中不宜大于1.2m；
2）柔性导管与刚性导管或电气设备、器具间的连接应采用专用
接头，柔性导管与刚性导管无专用接头可用时，可使用接线盒过渡
连接；
3）金属柔性导管不应作为保护导体的接续导体。
44建筑电气工程施工技术
五、导管内穿线和槽盒内导线敷设要求

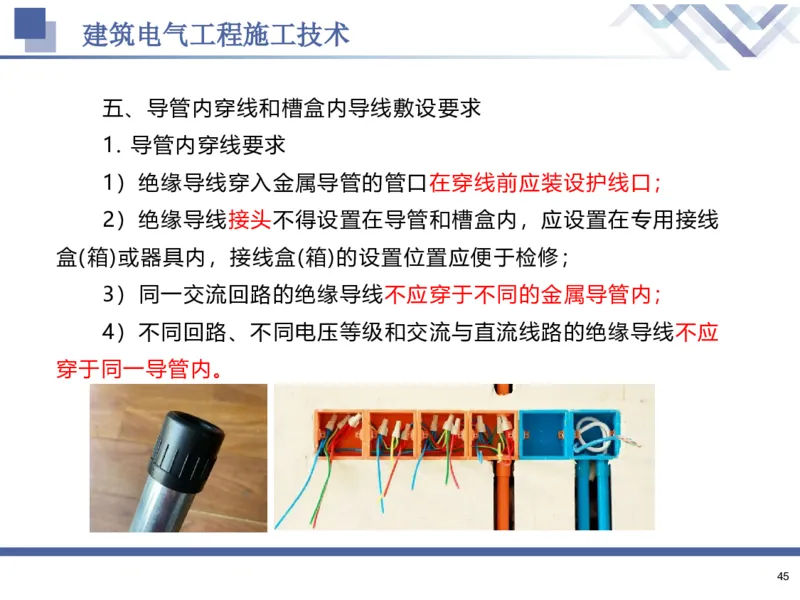

1. 导管内穿线要求
1）绝缘导线穿入金属导管的管口在穿线前应装设护线口；
2）绝缘导线接头不得设置在导管和槽盒内，应设置在专用接线
盒(箱)或器具内，接线盒(箱)的设置位置应便于检修；
3）同一交流回路的绝缘导线不应穿于不同的金属导管内；
4）不同回路、不同电压等级和交流与直流线路的绝缘导线不应
穿于同一导管内。
45建筑电气工程施工技术
2. 槽盒内敷线要求
1）同一交流回路的绝缘导线不应敷设于不同的金属槽盒内；
2）同一槽盒内不宜同时敷设绝缘导线和电缆；
3）同一路径无抗干扰要求的线路可敷设于同一槽盒内；
4）槽盒内的绝缘导线总截面积(包括外护套)不应超过槽盒内截
面积的40%；控制和信号等非电力线路敷设于同一槽盒，绝缘导线
的总截面积不应超过槽盒内截面积的50%。
46建筑电气工程施工技术

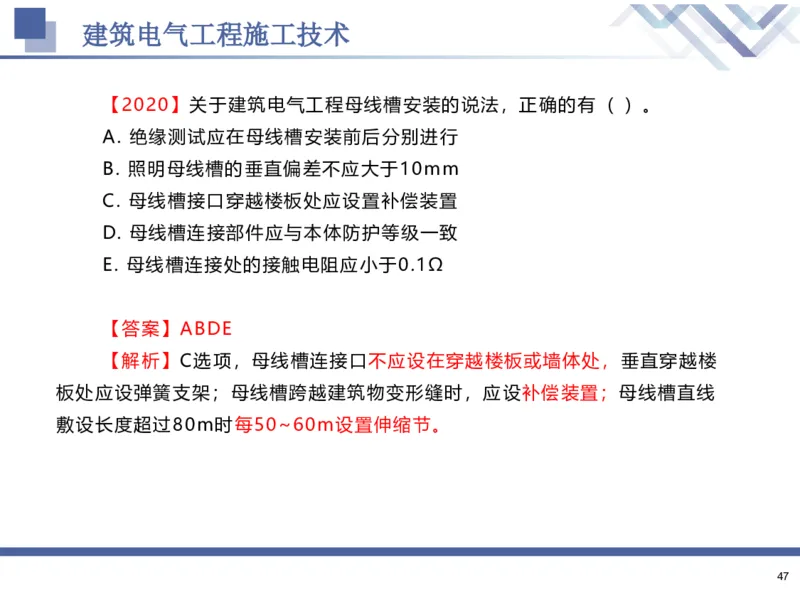

【2020】关于建筑电气工程母线槽安装的说法，正确的有（ ）。
A. 绝缘测试应在母线槽安装前后分别进行
B. 照明母线槽的垂直偏差不应大于10mm
C. 母线槽接口穿越楼板处应设置补偿装置
D. 母线槽连接部件应与本体防护等级一致
E. 母线槽连接处的接触电阻应小于0.1Ω
【答案】ABDE
【解析】C选项，母线槽连接口不应设在穿越楼板或墙体处，垂直穿越楼
板处应设弹簧支架；母线槽跨越建筑物变形缝时，应设补偿装置；母线槽直线
敷设长度超过80m时每50~60m设置伸缩节。
47建筑电气工程施工技术

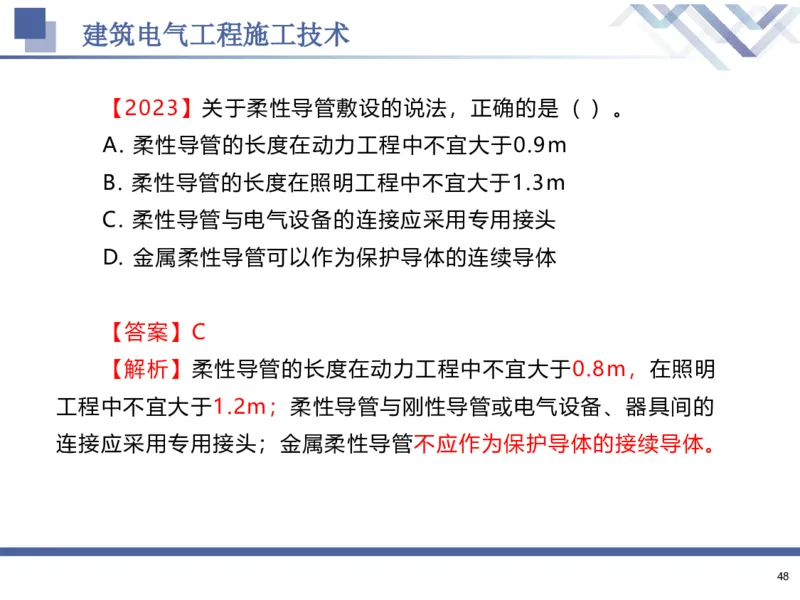

【2023】关于柔性导管敷设的说法，正确的是（ ）。
A. 柔性导管的长度在动力工程中不宜大于0.9m
B. 柔性导管的长度在照明工程中不宜大于1.3m
C. 柔性导管与电气设备的连接应采用专用接头
D. 金属柔性导管可以作为保护导体的连续导体
【答案】C
【解析】柔性导管的长度在动力工程中不宜大于0.8m，在照明
工程中不宜大于1.2m；柔性导管与刚性导管或电气设备、器具间的
连接应采用专用接头；金属柔性导管不应作为保护导体的接续导体。
48建筑电气工程施工技术

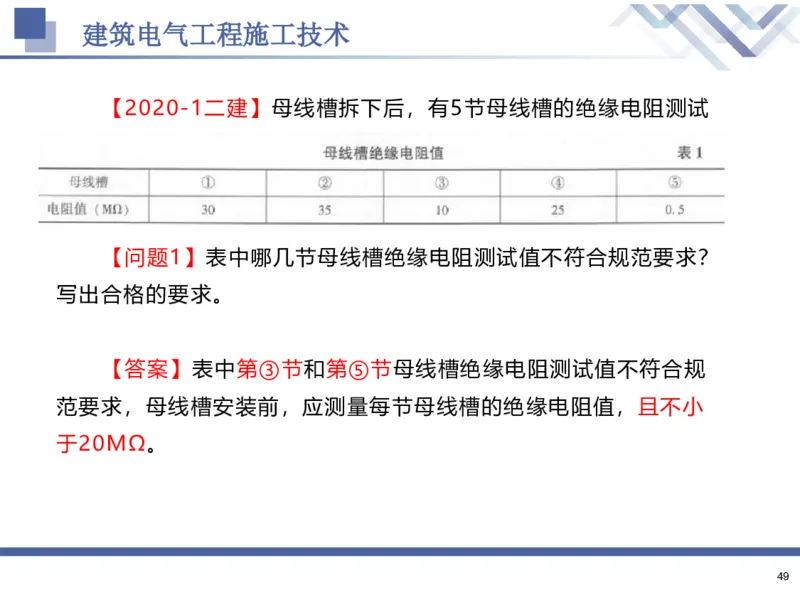

【2020-1二建】母线槽拆下后，有5节母线槽的绝缘电阻测试
如下表1所示
【问题1】表中哪几节母线槽绝缘电阻测试值不符合规范要求？
写出合格的要求。
【答案】表中第③节和第⑤节母线槽绝缘电阻测试值不符合规
范要求，母线槽安装前，应测量每节母线槽的绝缘电阻值，且不小
于20MΩ。
49建筑电气工程施工技术
【2022-2二建】

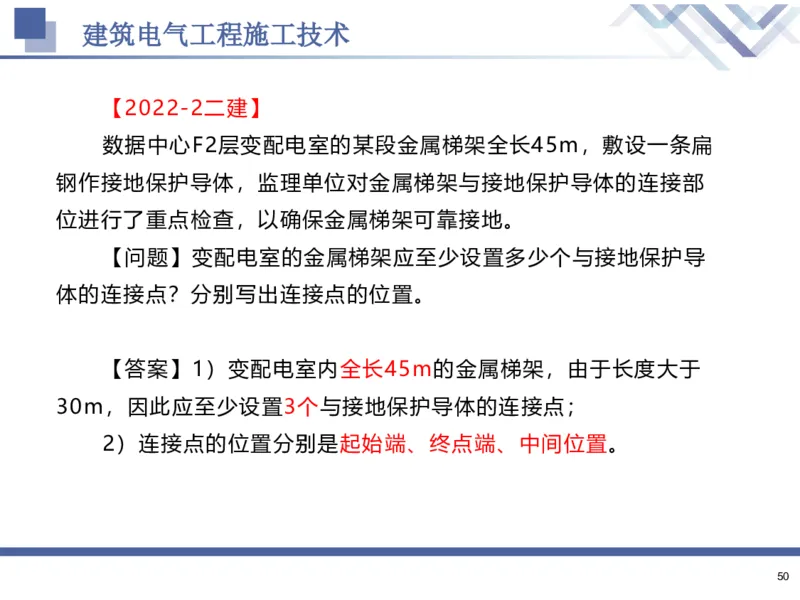

数据中心F2层变配电室的某段金属梯架全长45m，敷设一条扁
钢作接地保护导体，监理单位对金属梯架与接地保护导体的连接部
位进行了重点检查，以确保金属梯架可靠接地。
【问题】变配电室的金属梯架应至少设置多少个与接地保护导
体的连接点？分别写出连接点的位置。
【答案】1）变配电室内全长45m的金属梯架，由于长度大于
30m，因此应至少设置3个与接地保护导体的连接点；
2）连接点的位置分别是起始端、终点端、中间位置。
50建筑电气工程施工技术
六、灯具安装技术要求
1. 灯具固定要求

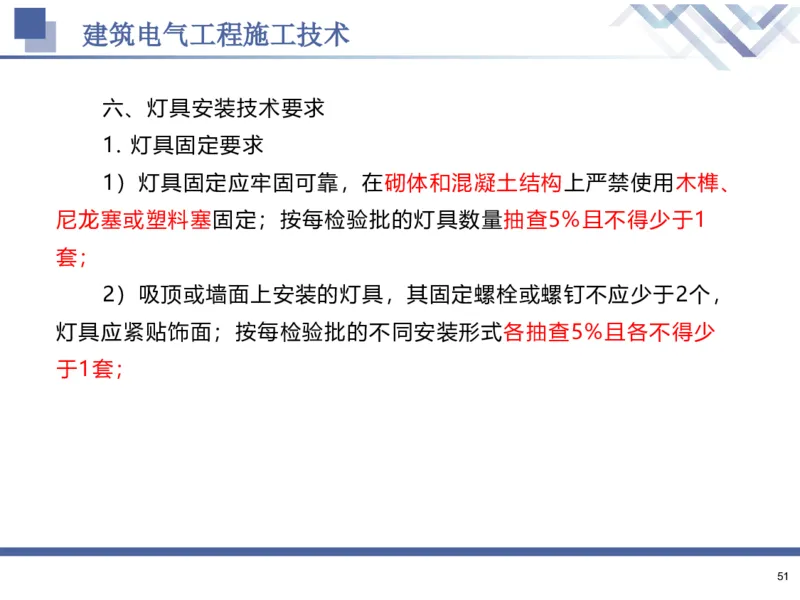

1）灯具固定应牢固可靠，在砌体和混凝土结构上严禁使用木榫、
尼龙塞或塑料塞固定；按每检验批的灯具数量抽查5%且不得少于1
套；
2）吸顶或墙面上安装的灯具，其固定螺栓或螺钉不应少于2个，
灯具应紧贴饰面；按每检验批的不同安装形式各抽查5%且各不得少
于1套；
51建筑电气工程施工技术

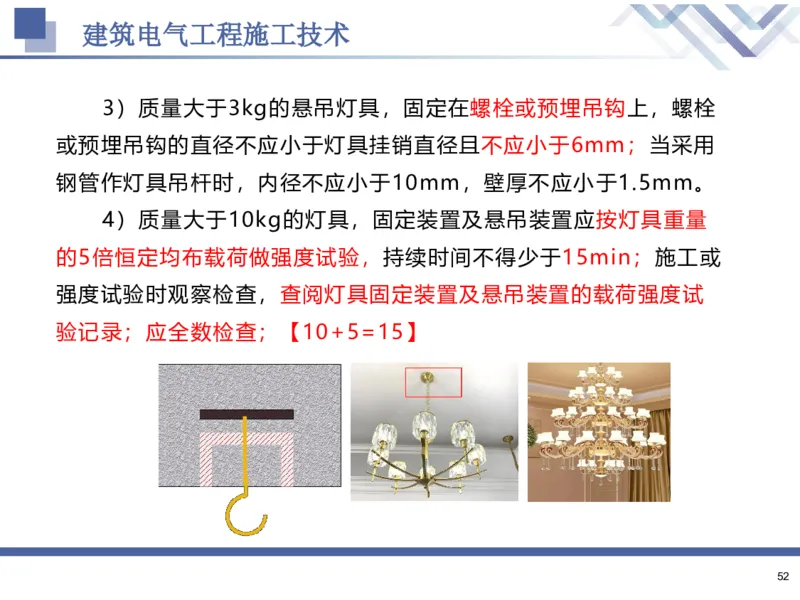

3）质量大于3kg的悬吊灯具，固定在螺栓或预埋吊钩上，螺栓
或预埋吊钩的直径不应小于灯具挂销直径且不应小于6mm；当采用
钢管作灯具吊杆时，内径不应小于10mm，壁厚不应小于1.5mm。
4）质量大于10kg的灯具，固定装置及悬吊装置应按灯具重量
的5倍恒定均布载荷做强度试验，持续时间不得少于15min；施工或
强度试验时观察检查，查阅灯具固定装置及悬吊装置的载荷强度试
验记录；应全数检查；【10+5=15】
52建筑电气工程施工技术

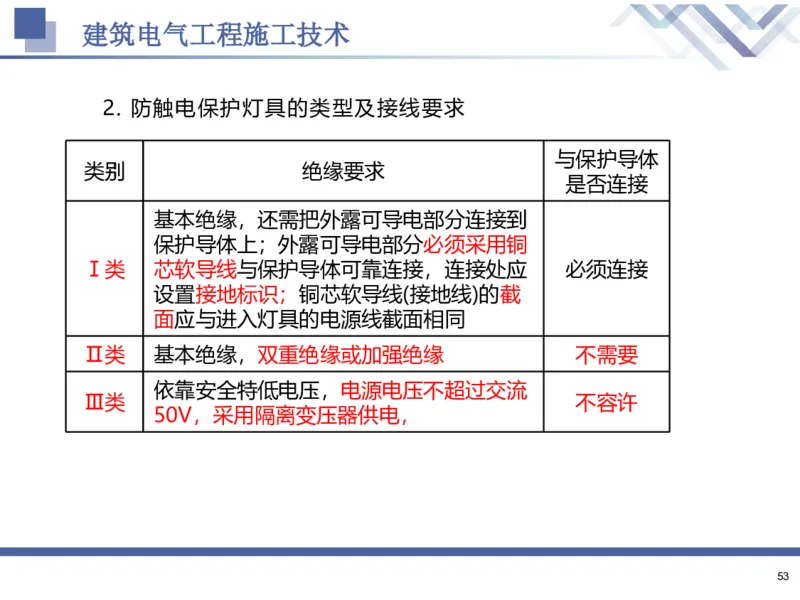

2. 防触电保护灯具的类型及接线要求
与保护导体
类别 绝缘要求
是否连接
基本绝缘，还需把外露可导电部分连接到
保护导体上；外露可导电部分必须采用铜
Ⅰ类 芯软导线与保护导体可靠连接，连接处应 必须连接
设置接地标识；铜芯软导线(接地线)的截
面应与进入灯具的电源线截面相同
Ⅱ类 基本绝缘，双重绝缘或加强绝缘 不需要
依靠安全特低电压，电源电压不超过交流
Ⅲ类 不容许
50V，采用隔离变压器供电，
53建筑电气工程施工技术
七、插座安装接线要求
1）单相两孔插座，面对插座面板，右孔(或上孔)与相线(L)连接，

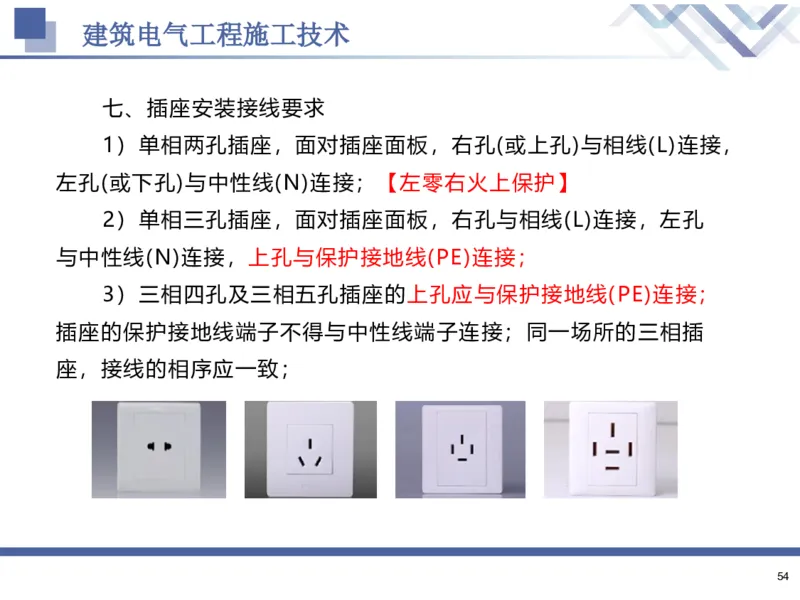

左孔(或下孔)与中性线(N)连接；【左零右火上保护】
2）单相三孔插座，面对插座面板，右孔与相线(L)连接，左孔
与中性线(N)连接，上孔与保护接地线(PE)连接；
3）三相四孔及三相五孔插座的上孔应与保护接地线(PE)连接；
插座的保护接地线端子不得与中性线端子连接；同一场所的三相插
座，接线的相序应一致；
54建筑电气工程施工技术

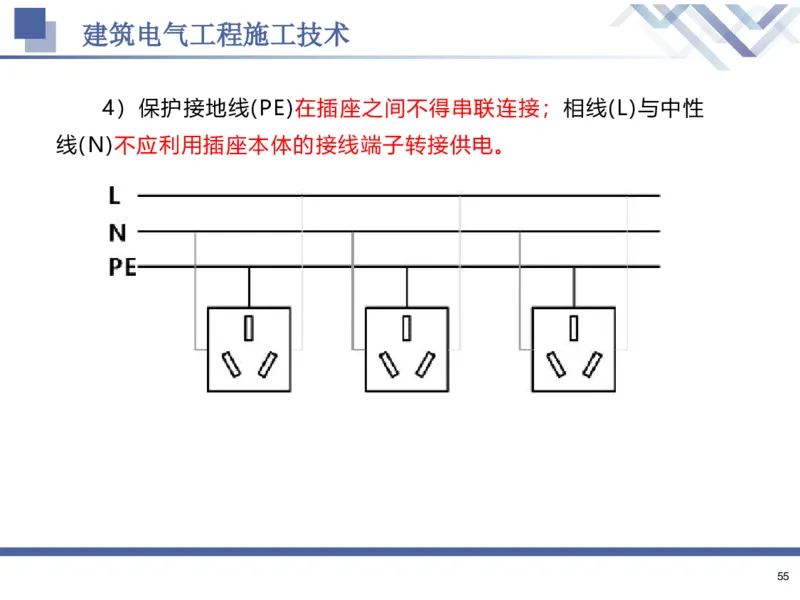

4）保护接地线(PE)在插座之间不得串联连接；相线(L)与中性
线(N)不应利用插座本体的接线端子转接供电。
55建筑电气工程施工技术

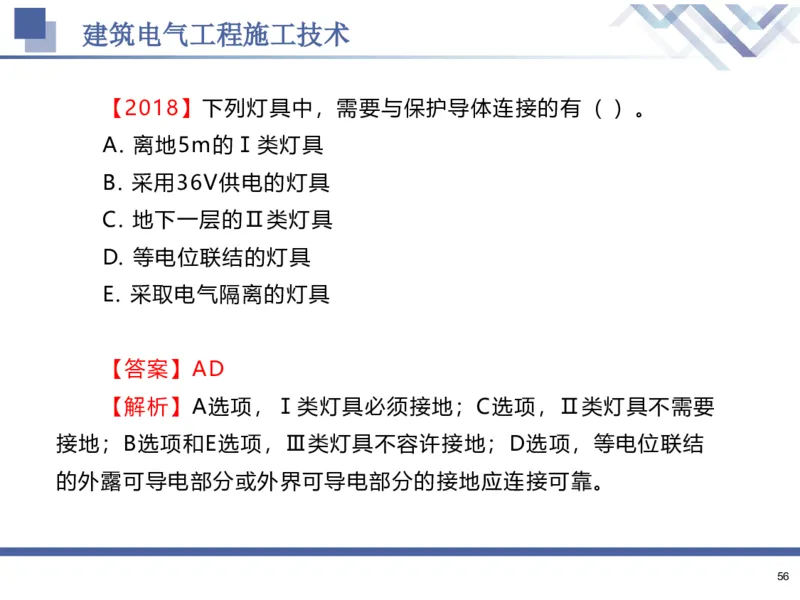

【2018】下列灯具中，需要与保护导体连接的有（ ）。
A. 离地5m的Ⅰ类灯具
B. 采用36V供电的灯具
C. 地下一层的Ⅱ类灯具
D. 等电位联结的灯具
E. 采取电气隔离的灯具
【答案】AD
【解析】A选项，Ⅰ类灯具必须接地；C选项，Ⅱ类灯具不需要
接地；B选项和E选项，Ⅲ类灯具不容许接地；D选项，等电位联结
的外露可导电部分或外界可导电部分的接地应连接可靠。
56建筑电气工程施工技术

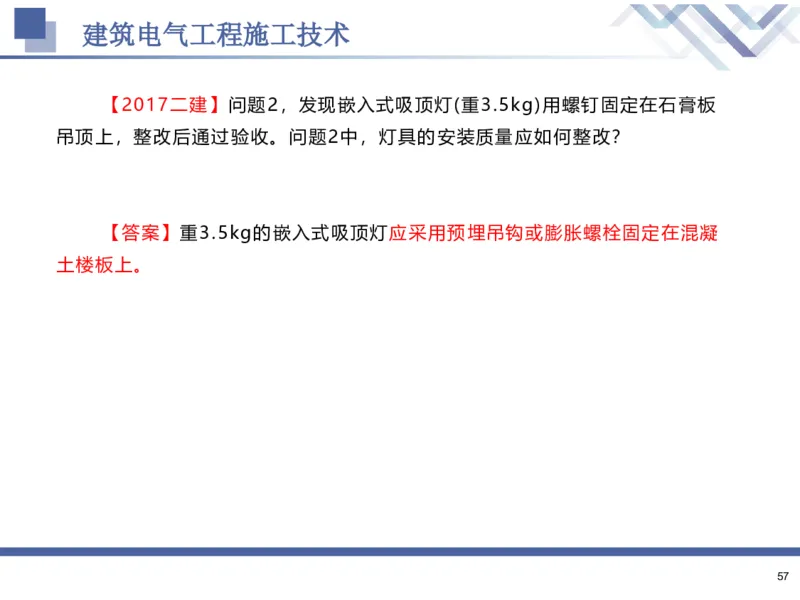

【2017二建】问题2，发现嵌入式吸顶灯(重3.5kg)用螺钉固定在石膏板
吊顶上，整改后通过验收。问题2中，灯具的安装质量应如何整改？
【答案】重3.5kg的嵌入式吸顶灯应采用预埋吊钩或膨胀螺栓固定在混凝
土楼板上。
57建筑电气工程施工技术

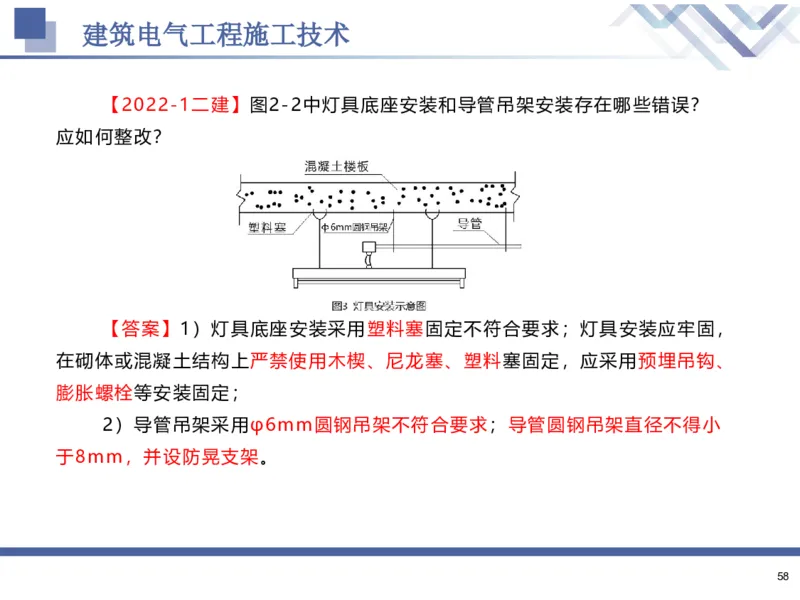

【2022-1二建】图2-2中灯具底座安装和导管吊架安装存在哪些错误？
应如何整改？
【答案】1）灯具底座安装采用塑料塞固定不符合要求；灯具安装应牢固，
在砌体或混凝土结构上严禁使用木楔、尼龙塞、塑料塞固定，应采用预埋吊钩、
膨胀螺栓等安装固定；
2）导管吊架采用φ6mm圆钢吊架不符合要求；导管圆钢吊架直径不得小
于8mm，并设防晃支架。
58建筑电气工程施工技术

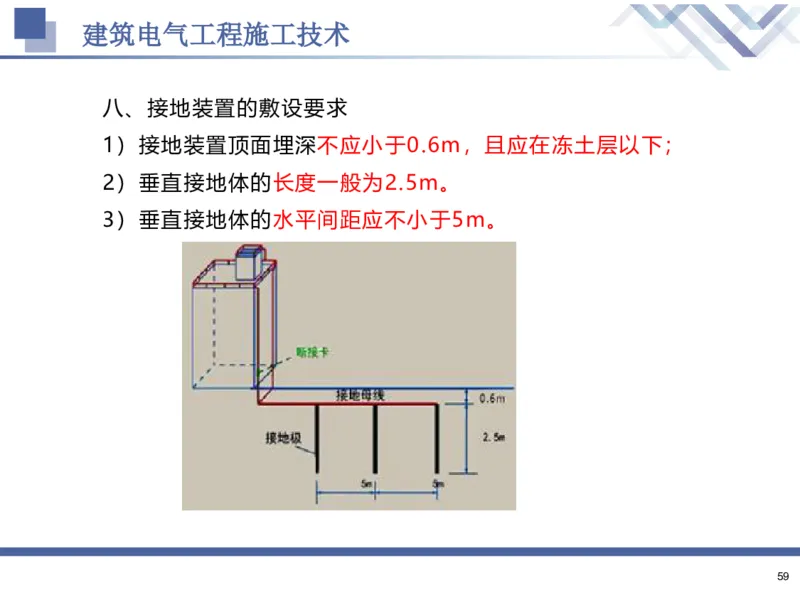

八、接地装置的敷设要求
1）接地装置顶面埋深不应小于0.6m，且应在冻土层以下；
2）垂直接地体的长度一般为2.5m。
3）垂直接地体的水平间距应不小于5m。
59建筑电气工程施工技术

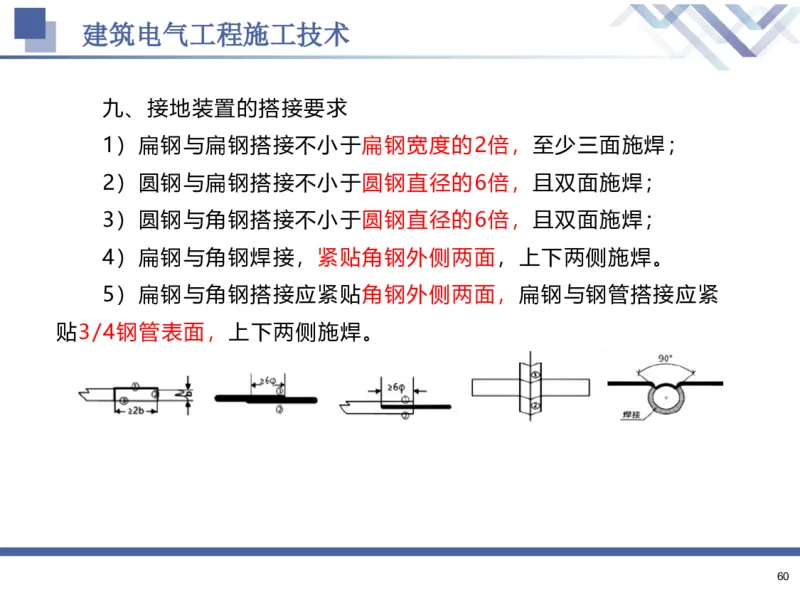

九、接地装置的搭接要求
1）扁钢与扁钢搭接不小于扁钢宽度的2倍，至少三面施焊；
2）圆钢与扁钢搭接不小于圆钢直径的6倍，且双面施焊；
3）圆钢与角钢搭接不小于圆钢直径的6倍，且双面施焊；
4）扁钢与角钢焊接，紧贴角钢外侧两面，上下两侧施焊。
5）扁钢与角钢搭接应紧贴角钢外侧两面，扁钢与钢管搭接应紧
贴3/4钢管表面，上下两侧施焊。
60建筑电气工程施工技术

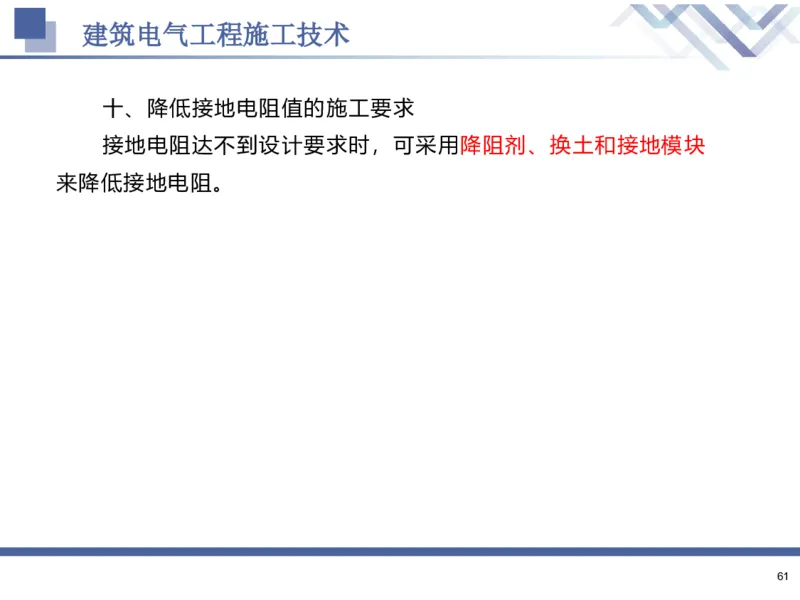

十、降低接地电阻值的施工要求
接地电阻达不到设计要求时，可采用降阻剂、换土和接地模块
来降低接地电阻。
61建筑电气工程施工技术

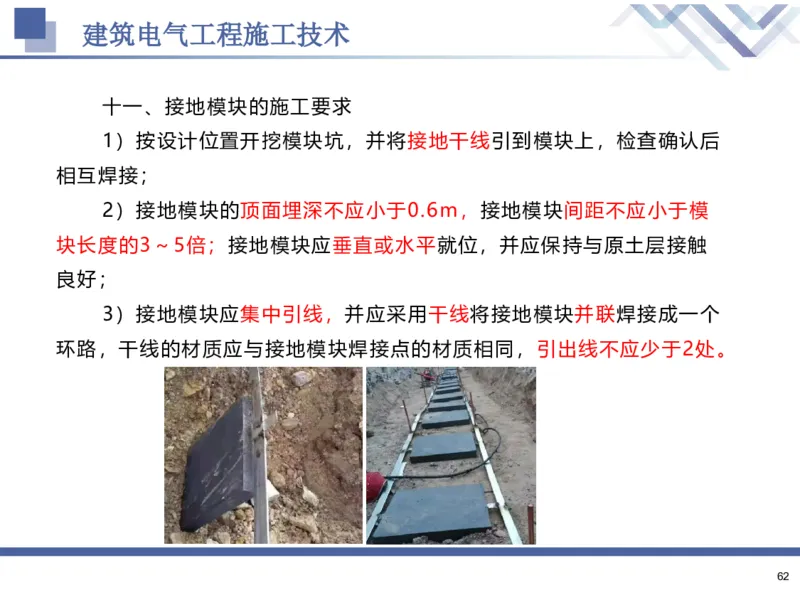

十一、接地模块的施工要求
1）按设计位置开挖模块坑，并将接地干线引到模块上，检查确认后
相互焊接；
2）接地模块的顶面埋深不应小于0.6m，接地模块间距不应小于模
块长度的3～5倍；接地模块应垂直或水平就位，并应保持与原土层接触
良好；
3）接地模块应集中引线，并应采用干线将接地模块并联焊接成一个
环路，干线的材质应与接地模块焊接点的材质相同，引出线不应少于2处。
62建筑电气工程施工技术

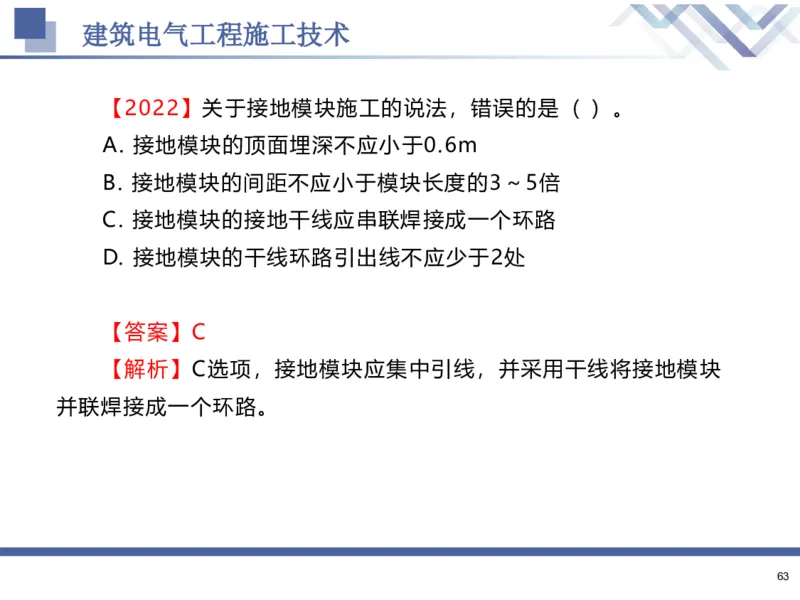

【2022】关于接地模块施工的说法，错误的是（ ）。
A. 接地模块的顶面埋深不应小于0.6m
B. 接地模块的间距不应小于模块长度的3～5倍
C. 接地模块的接地干线应串联焊接成一个环路
D. 接地模块的干线环路引出线不应少于2处
【答案】C
【解析】C选项，接地模块应集中引线，并采用干线将接地模块
并联焊接成一个环路。
63建筑电气工程施工技术

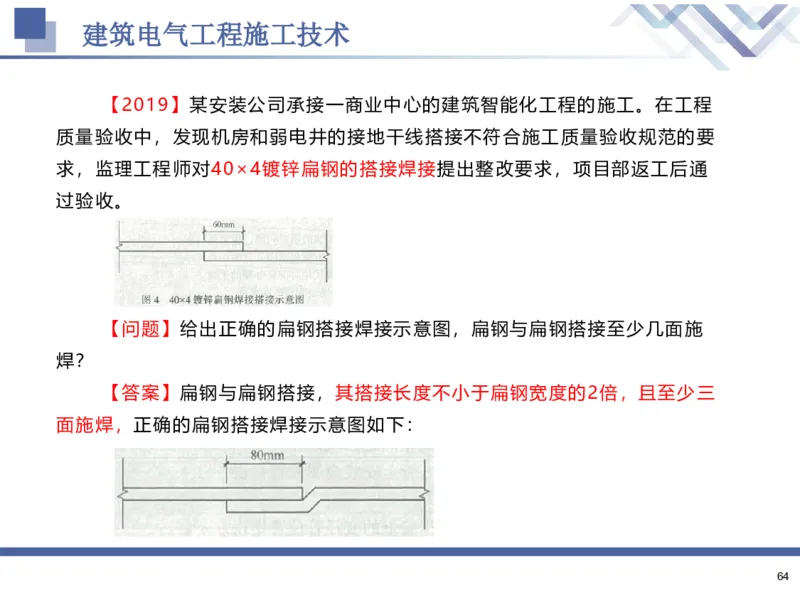

【2019】某安装公司承接一商业中心的建筑智能化工程的施工。在工程
质量验收中，发现机房和弱电井的接地干线搭接不符合施工质量验收规范的要
求，监理工程师对40×4镀锌扁钢的搭接焊接提出整改要求，项目部返工后通
过验收。
【问题】给出正确的扁钢搭接焊接示意图，扁钢与扁钢搭接至少几面施
焊？
【答案】扁钢与扁钢搭接，其搭接长度不小于扁钢宽度的2倍，且至少三
面施焊，正确的扁钢搭接焊接示意图如下：
64感谢观看 THANKS
