P71~78 2.2.3 墩台、盖梁施工技术
墩台、盖梁在2024年涉及实操性知识点的考核。
该章节涉及的通用知识点较多，例如基坑、地基处理、脚手架、混凝土施工（施工
缝、养护）、预制构件的场地、运输和吊装等，当然还可以考核标准规范、识图等实操性题
目。
墩台、盖梁
分部
序号 子分部工程 分项工程 检验批
工程
砌体墩台 石砌体、砌块砌体
现浇混凝土墩 模板与支架、钢筋、 每个砌筑段、浇筑
台 混凝土、预应力混凝土 段、施工段或每个
2 墩台
预制混凝 预制柱（模板、钢筋、混凝土、预 墩台、每个安装段
土柱 应力混凝土）、安装 （件）
台背填土 填土
模板与支架、钢筋、混凝土、预应
3 盖梁 每个盖梁
力混凝土

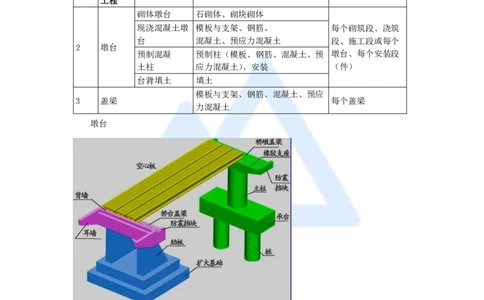

墩台
墩台（桥台）
1
www.haixue.com嗨学网 | 职业价值点亮者
墩台（桥墩、墩柱）
1. 承台施工

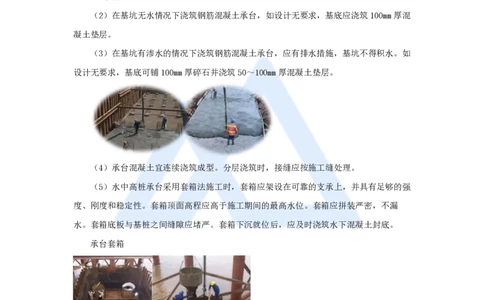

（2）在基坑无水情况下浇筑钢筋混凝土承台，如设计无要求，基底应浇筑100mm厚混
凝土垫层。
（3）在基坑有渗水的情况下浇筑钢筋混凝土承台，应有排水措施，基坑不得积水。如
设计无要求，基底可铺100mm厚碎石并浇筑50～100mm厚混凝土垫层。
（4）承台混凝土宜连续浇筑成型。分层浇筑时，接缝应按施工缝处理。
（5）水中高桩承台采用套箱法施工时，套箱应架设在可靠的支承上，并具有足够的强
度、刚度和稳定性。套箱顶面高程应高于施工期间的最高水位。套箱应拼装严密，不漏
水。套箱底板与基桩之间缝隙应堵严。套箱下沉就位后，应及时浇筑水下混凝土封底。
承台套箱
2. 现浇混凝土墩台、盖梁
1）一般要求
（6）高墩柱施工时，混凝土的垂直输送宜采用泵送方式，泵送管可沿已施工完成的墩
身或搭设专用支架进行布设，不应布设在塔式起重机和施工电梯上。
2
www.haixue.com嗨学网 | 职业价值点亮者

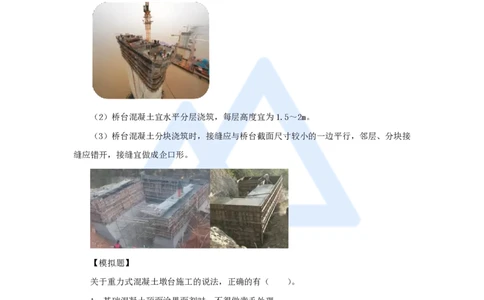

2）重力式混凝土桥台施工
（1）桥台混凝土浇筑前应对基础混凝土顶面做凿毛处理，清除锚筋污锈。
（2）桥台混凝土宜水平分层浇筑，每层高度宜为1.5～2m。
（3）桥台混凝土分块浇筑时，接缝应与桥台截面尺寸较小的一边平行，邻层、分块接
缝应错开，接缝宜做成企口形。
【模拟题】
关于重力式混凝土墩台施工的说法，正确的有（ ）。
A. 基础混凝土顶面涂界面剂时，不得做凿毛处理
B. 宜水平分层浇筑
C. 分块浇筑时接缝应与截面尺寸长边平行
D. 上下层分块接缝应在同一竖直线上
E. 接缝宜做成企口形式
【答案】BE
3）柱式桥墩施工
3
www.haixue.com嗨学网 | 职业价值点亮者
（1）模板、支架稳定计算中应考虑风力影响。

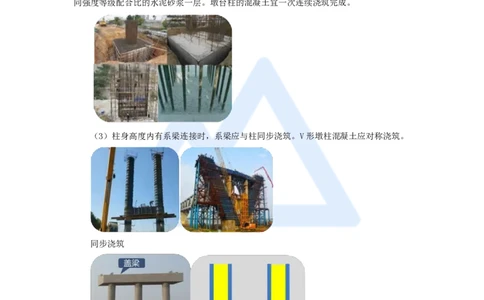

（2）墩柱与承台基础接触面应凿毛处理，清除钢筋污锈。浇筑墩台柱混凝土时，应铺
同强度等级配合比的水泥砂浆一层。墩台柱的混凝土宜一次连续浇筑完成。
（3）柱身高度内有系梁连接时，系梁应与柱同步浇筑。V形墩柱混凝土应对称浇筑。
同步浇筑
对称浇筑
4
www.haixue.com嗨学网 | 职业价值点亮者
（5）钢管混凝土墩台柱应采用补偿收缩混凝土，一次连续浇筑完成。钢管的焊制与防
腐应符合设计要求或相关规范规定。
4）盖梁施工
（1）盖梁施工采用的托架、支架或抱箍等临时支承设施。
（2）在城镇交通繁华路段施工盖梁时，宜采用整体组装模板、快装组合支架，以减少
占路时间。
（3）盖梁为悬臂梁时，混凝土浇筑应从悬臂端开始；预应力钢筋混凝土盖梁拆除底模
时间应符合设计要求；如设计无要求时，孔道压浆强度应达到设计强度后，方可拆除底模
板。
5
www.haixue.com嗨学网 | 职业价值点亮者
3. 预制安装桥墩和盖梁
1）预制场地
（3）场地内的道路、料场等均应硬化处理，且应有完善的防水、排水系统。
（4）场地内各种临时设施的地基应具有足够的承载能力，必要时应对地基进行加固处
理。
2）预制台座
（1）台座的地基应具有足够的承载能力、稳定性和抗变形能力，必要时应对地基进行
加固处理。
3）预制安装的一般要求
（1）模板
① 模板宜采用整体式定型钢模板，模板应具有足够的强度、刚度和稳定性。
③ 模板安装位置应准确，连接应牢固可靠，接缝应严密不漏浆。
4）桥墩预制
（1）预制节段尺寸与划分
③ 对于水（海）上桥梁，节段尺寸划分时宜将节段之间的接缝设置在浪溅区以上。
（2）桥墩预制
⑤ 桥墩整体预制或顶节墩台（身）预制时，支座垫石的位置以及锚栓孔的位置、直径
和深度均应符合设计要求。
6
www.haixue.com嗨学网 | 职业价值点亮者
5）桥墩运输
桥墩预制节段（构件）的运输包括陆上运输和水上运输。
（1）陆上运输
陆上运输与装配式梁陆上运输相同，相关考点见装配式梁场外运输。
（2）水上运输
② 运输前，应对船舶在各种装载和运输工况条件下的强度、稳定性进行验算；必要
时，经过分析计算后，可对船体进行加固处理。
④ 水（海）上运输应符合海事和航道行政主管部门的相关规定，确保水（海）上运输
安全。
6）桥墩安装
（1）一般要求
① 预制节段（构件）安装使用的起重机械和设备应满足施工吊装能力的需求。在陆地
上安装时，宜采用履带式起重机或门式起重机；在水（海）上安装时，宜采用起重船。吊
架、吊具和索具应具有足够的承载能力和较好的通用性。
② 辅助安装用的调位装置应具有三维（即高程、平面位移、转角）调节功能，其精度
应符合设计要求；导向装置、定位装置和锁定装置等应满足快速实施、安装准确的功能要
求。
（2）承台顶设置杯口安装
② 安装前，应检查确认各预制构件的尺寸、安装方向以及基座支承面的高程等参数符
合设计要求。基座槽口四周与预制构件之间的空隙宜不小于20mm。
③ 基础杯口的混凝土强度必须达到设计要求，方可进行预制柱安装。杯口在安装前应
校核长、宽、高，确认合格。杯口与预制件接触面均应凿毛和清洁处理，预埋件应除锈并
应校核位置，合格后方可安装。
④ 预制构件安装就位后，应对其平面位置和竖直度进行检测，确认符合设计要求后，
7
www.haixue.com嗨学网 | 职业价值点亮者
应尽快采用硬木楔或钢楔固定，并加斜撑保持柱体稳定，在确保稳定后方可摘去吊钩。
⑤ 杯口孔内的钢筋设置应符合设计及本书2.1.2中2的相关要求。预制构件与基础杯
口的湿接头应采用符合设计要求的混凝土，其配合比应进行专门设计并经试验验证。浇筑
前应采用淡水充分湿润或涂刷界面剂。湿接头混凝土宜在一天中气温相对较低的时段及无
积水状态下浇筑。湿接头混凝土保湿养护时间应不少于14d。
⑥ 安装后应及时浇筑杯口混凝土，待混凝土硬化后拆除硬楔，浇筑二次混凝土，待杯
口混凝土达到设计强度的75%后方可拆除斜撑。
（3）胶接缝分节段安装
⑤ 节段起吊安装就位后，应立即检查其平面位置、高程和竖直度，节段之间的剪力键
（槽）应密贴，上下桥墩应顺直。各项指标经检测合格后，应对其进行临时固定。
（4）湿接缝分节段安装
8
www.haixue.com嗨学网 | 职业价值点亮者
② 节段起吊安装时，通过导向装置使节段缓慢地落在支承装置上；就位后应立即检查
其平面位置、高程和竖直度，经检测合格后，应对其进行临时固定。
⑤ 湿接头应采用符合设计要求的混凝土，其配合比应进行专门设计并经试验验证。
⑥ 湿接头混凝土的施工质量应严格控制，原材料使用及搅拌时间均应满足规范规定。
浇筑时的分层厚度应严格控制在300mm以内；振捣时应根据不同部位，采用不同规格的振
捣器；必要时应进行二次振捣。湿接头混凝土宜在一天中气温相对较低的时段浇筑。湿接
头混凝土保湿养护时间应不少于14d。
7）预制安装钢筋混凝土盖梁
（2）盖梁分节段预制安装时，应采用匹配预制、匹配安装的方式进行施工。
9
www.haixue.com嗨学网 | 职业价值点亮者
（4）预制盖梁安装前，应对接头混凝土面凿毛和清洁处理，预埋件应除锈。
（5）在墩台柱上安装预制盖梁时，应对墩台柱进行固定和支撑，确保稳定。
（6）盖梁就位时，应检查轴线和各部尺寸，预留槽（孔）的位置是否与墩台（身）的
相应位置一致，确认合格后方可固定，并浇筑接头混凝土。接头混凝土达到设计强度后，
方可卸除临时固定设施。
4. 重力式砌体桥台、桥墩
4. 重力式砌体桥台、桥墩
1）砌块材料
（1）石料应符合设计要求的类别和强度，石质应均匀、不易风化、无裂纹、无夹层，
必要时石料应通过冻融试验，其抗冻性指标应合格。
（2）混凝土预制块的强度等级应符合设计要求，其规格、形状和尺寸应统一，表面应
平整。采用轻质混凝土等特殊材料制作预制块时，所用混凝土的配合比应经试验验证后确
定。
2）砌体砌筑 ★ 选择题考点
（3）桥台、桥墩砌体应采用坐浆法分层砌筑，竖缝均应错开，不得贯通。
（4）砌筑墩台镶面石应从曲线部分或角部开始，排列应一丁一顺，砌缝应横平竖直。
（6）砌体的外露面应进行勾缝，宜采用凸缝或平缝；对于较规则的砌块，可采用凹
缝。勾缝应在砌体砌筑施工完成并经检验合格后进行。勾缝前应对勾缝位置清理干净、充
分湿润，按从上至下的顺序进行。
【2020年二建案例三】
背景资料：某公司承建一座城市桥梁。上部结构采用20m预应力混凝土简支板梁；下
部结构采用重力式U型桥台，明挖扩大基础。地质勘察报告揭示桥台处地质自上而下依次
为杂填土、粉质黏土、黏土、强风化岩、中风化岩、微风化岩。桥台立面如图1所示。
10
www.haixue.com嗨学网 | 职业价值点亮者
桥台立面布置与基坑开挖断面示意图
（标高单位：m；尺寸单位：mm）
施工过程中发生如下事件：
事件一：开工前，项目部会同相关单位将工程划分为单位、分部、分项工程和检验
批，编制了隐蔽工程清单，以此作为施工质量检查、验收的基础，并确定了桥台基坑开挖
在该项目划分中所属的类别。
【问题】
1.（1）写出图1中结构A、B的名称。
（2）简述桥台在桥梁结构中的作用。
1.（1）写出图1中结构A、B的名称。
（2）简述桥台在桥梁结构中的作用。
【参考答案】
（1）结构A的名称是台帽；结构B的名称是锥形护坡。
（2）桥台的作用：桥台一边与路堤相接，以防止路堤坍塌；另一边支承桥跨结构的端
部，传递上部结构荷载至地基。
11
www.haixue.com嗨学网 | 职业价值点亮者
台帽
【2019年二建案例一】
背景资料：某公司承建一项路桥结合城镇主干路工程，桥台设计为重力式U型结构。
桥台及台后路基立面如图1所示。
12
www.haixue.com嗨学网 | 职业价值点亮者
【问题】
1. 写出图1中构件A的名称及其主要作用。
【参考答案】
构件A的名称是：桥头搭板（桥台搭板）。
主要作用：防止桥端连接处因不均匀沉降出现错台，车辆行至此处可起到缓冲作用，
从而避免发生桥头跳车现象。
小结：
本节课程介绍的是城市桥梁下部结构中的承台、桥台、墩柱和盖梁。一般可以考核桥
台、桥头搭板等图形内容，以及盖梁支架、预应力技术、混凝土等方面的知识。
