2025环球网校一级建造师《通信与广电工程管理与实务》精讲班
第17讲
第1篇通信与广电工程技术
第2章通信与广电工程施工技术
2.5.3直埋线路工程施工技术
1.开挖及回填光（电）缆沟（2020、14）
（2）光缆沟底宽度随光缆数目而变。
（4）光缆沟质量要求：直、弧、深、平、宽。
（5）光缆沟回填土时，应先回填 300mm 厚的碎土或细土，并人工踏平；
石质沟应在敷设前、后铺 100mm 厚碎土或细土；每回填 300mm 人工踏平一次。

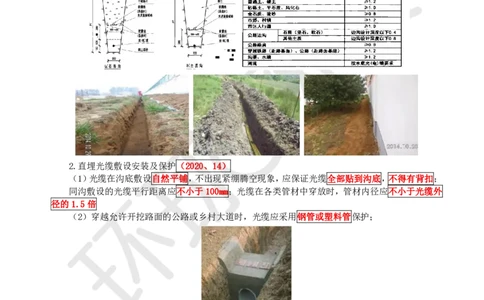

2.直埋光缆敷设安装及保护（2020、14）
（1）光缆在沟底敷设自然平铺，不出现紧绷腾空现象，应保证光缆全部贴到沟底，不得有背扣；
同沟敷设的光缆平行距离应不小于100mm；光缆在各类管材中穿放时，管材内径应不小于光缆外
径的1.5倍
（2）穿越允许开挖路面的公路或乡村大道时，光缆应采用钢管或塑料管保护；
穿越有动土可能的机耕路时，应采用铺红砖或水泥盖板保护；
（3）光（电）缆线路在下列地点应采取保护措施：（2020、14）【2022-28】
①高低差在 0.8m 及以上的沟坎处，应设置护坎保护。
扫码关注更多内容
第 1 页 共 9 页学员专用 请勿外泄
②穿越或沿靠山涧、溪流等易受水流冲刷的地段，应设置漫水坡、挡土墙。
③光缆敷设在坡度大于20°、坡长大于 30m 的坡地，宜采用“S”形敷设。
坡度大于30°的地段，堵塞的间隔应为5～10m;
在坡度大于30°的较长斜坡地段，应敷设铠装缆。

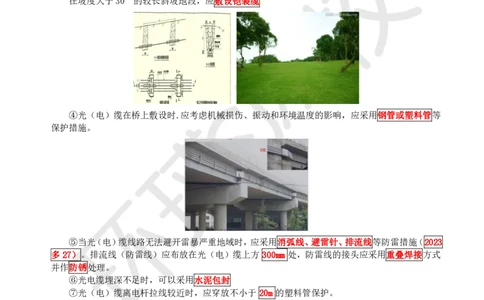

④光（电）缆在桥上敷设时.应考虑机械损伤、振动和环境温度的影响，应采用钢管或塑料管等
保护措施。
⑤当光（电）缆线路无法避开雷暴严重地域时，应采用消弧线、避雷针、排流线等防雷措施（2023
多27）。排流线（防雷线）应布放在光（电）缆上方 300mm 处，防雷线的接头应采用重叠焊接方式
并作防锈处理。
⑥光电缆埋深不足时，可以采用水泥包封
⑦光（电）缆离电杆拉线较近时，应穿放不小于 20m 的塑料管保护。
3.光（电）缆线路标石及水线标志牌的埋设（2019.28）（2018.一.2）
（1）埋设位置（2023年案例四）
①光电缆接头、转弯处、预留处；
扫码关注更多内容
第 2 页 共 9 页学员专用 请勿外泄
②长途塑料管道的人手孔点，塑料管道断开点及接头点、埋式人手孔的位置；
③敷设防雷排流线的起止点、同沟敷设光电缆的起止点；
④穿越障碍物点；直线段落较长，直线段落间隔不应大于 200m；
⑤装有监测装置地点；

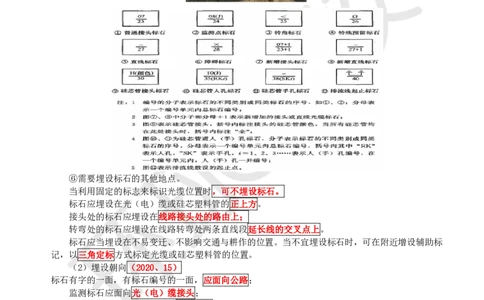

⑥需要埋设标石的其他地点。
当利用固定的标志来标识光缆位置时，可不埋设标石。
标石应埋设在光（电）缆或硅芯塑料管的正上方。
接头处的标石应埋设在线路接头处的路由上；
转弯处的标石应埋设在线路转弯处两条直线段延长线的交叉点上。
标石应当埋设在不易变迁、不影响交通与耕作的位置。当不宜埋设标石时，可在附近增设辅助标
记，以三角定标方式标定光缆或硅芯塑料管的位置。
（2）埋设朝向（2020、15）
标石有字的一面，有标石编号的一面，应面向公路；
监测标石应面向光（电）缆接头；
转弯标石应面向光（电）缆转角较小的方向。
（3）埋设方式（2020、15）
长度为1m的普通标石埋深600mm，出土400mm;
长度为1.5m的长标石埋深800mm，出土700mm。
（4）标号方式
标石的符号、编号应为白底红色正楷字；标石编号应以中继段为编号单元，按传输方向由A端
至B端编排。
2）水线标志牌的埋设
（1）禁止抛锚区域的划定。
① 河宽小于500m时，上游禁区距光缆弧线顶点应为 50～200m,下游禁区距光缆路由基线应 50～
100m;
扫码关注更多内容
第 3 页 共 9 页学员专用 请勿外泄
② ＠河宽为500m及以上时，上游禁区距光缆弧度顶点应为 200～400m,下游禁区距光缆路由基线
应为 50～100m;
③ 特大河流的上游禁区距光缆弧度顶点应大于500m,下游禁区距光缆路由基线应大于200m。
（2）水线标志牌的安装位置
①水面宽＜50m 河流，在河流一侧上下游河堤各设一块水线标志牌（2块）
②水面较宽河流，在光缆上、下游的河道 2岸均设置一块水线标志牌（4块）
③河流滩地较长或主航道偏向河槽一侧时，需在近航道处设置水线标志牌。
④有夜航的河流应在水线标志牌上设置灯光设备。

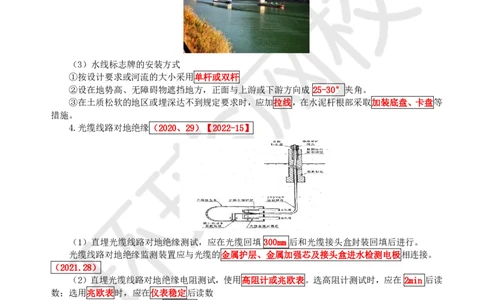

（3）水线标志牌的安装方式
①按设计要求或河流的大小采用单杆或双杆
②设在地势高、无障碍物遮挡地方，正面与上游或下游方向成 25-30°夹角。
③在土质松软的地区或埋深达不到规定要求时，应加拉线，在水泥杆根部采取加装底盘、卡盘等
措施。
4.光缆线路对地绝缘（2020、29）【2022-15】
（1）直埋光缆线路对地绝缘测试，应在光缆回填 300mm 后和光缆接头盒封装回填后进行。
光缆线路对地绝缘监测装置应与光缆的金属护层、金属加强芯及接头盒进水检测电极相连接。
（2021.28）
（2）直埋光缆线路对地绝缘电阻测试，使用高阻计或兆欧表。选高阻计测试时，应在 2min 后读
数；选用兆欧表时，应在仪表稳定后读数
（3）应避免在相对湿度大于80%的条件下进行。
（4）测试仪表引线的绝缘强度应满足测试要求，且长度不得超过 2m。
（6）埋设后的单盘直埋光缆，金属外护层对地绝缘电阻的竣工验收指标应不低于 10MΩ.km，其
中允许 10%的单盘光缆不低于2MΩ。（2019.二.4）
（7）埋设后的单盘直埋光缆，金属外护层对地绝缘电阻维护指标应不低于2MΩ。
2.5.4管道线路工程施工技术
1.管孔选用（2017.二.2）
选用管孔时，总原则是：先下后上，先侧后中，逐层使用，大对数电缆、干线光缆一般应敷设在
靠下靠侧的管孔。
管孔必须对应使用，同一条光缆所占用的孔位，在各个人手孔应尽量保持不变。
扫码关注更多内容
第 4 页 共 9 页学员专用 请勿外泄
2.清刷管道和人手孔
清刷管道前，应首先检查设计图纸规定使用的管孔是否空闲，进、出口的状态是否完好；
然后用低压聚乙烯塑料穿管（孔）器或预留在管孔中的光缆牵引铁线或电缆牵引钢丝绳加转环、
钢丝刷、抹布清刷管孔。
对于密封性较高的塑料管道，可采用自动减压式洗管技术，利用气洗方式清刷管孔。
3.子管敷设（2019.29）
（1）在一个管孔内布放多根塑料子管，每根子管穿放一条光缆。
在孔径90mm的管孔内，应一次敷足三根或三根以上子管。
（2）子管不得跨人手孔敷设，不得在管道内有接头。
（3）子管在人手孔中伸出的长度为 200～400mm。
（4）空余子管用子管塞子封堵。
4.管道光电缆敷设（2017.16）（2020.二.3）【2022-16】
（1）在管道进出口处采用保护措施，避免损伤光缆。
扫码关注更多内容
第 5 页 共 9 页学员专用 请勿外泄
（2）管道光缆在人孔内应紧靠人孔的孔壁，用尼龙扎带绑扎在托架上，或用卡固法固定在孔壁
上。光缆在人孔内子管外的部分，应使用波纹塑料软管保护。
（3）光缆接头盒在人孔内，宜安装在常年积水的水位线以上的位置。
（4）光缆接头处两侧光缆预留的重叠长度应符合设计要求，接续完成后的光缆余长应按设计规
定的方法，盘放并固定在人孔内。
（5）光缆和接头在人孔内的排列规则如下：
①光缆应在托板或人孔壁上排列整齐，上、下不得重叠相压，不得互相交叉或从人（手）孔中间
直穿；
②电缆接头应平直安放在托架中间，并考虑留有今后维护中拆除接头包管的移动位置；
③在人（手）孔内，光缆接头距离两侧管道出口处的光缆长度不应小于400mm。
扫码关注更多内容
第 6 页 共 9 页学员专用 请勿外泄
④在人孔内，接头不应放在管道进口处的上方或下方，接头和光缆都不应该阻挡空闲管孔，避免
影响今后敷设新的光缆
（6）人（手）孔内的光缆应有醒目的识别标识或标志吊牌。
2.5.5综合布线工程施工技术
可分为建筑群子系统、干线子系统、设备间子系统、管理子系统、水平布线子系统、工作区子系
统等系统。
（1）建筑群子系统连接各建筑物之间的线路
（2）干线子系统楼层垂直（水平）干线线缆的统称
（3）设备间子系统
（4）管理子系统
每个配线间和设备间都有管理子系统，它提供了与其他子系统连接的方法，使整个综合布线系统
及其相连的应用系统构成一个有机的整体。
（5）水平子系统
是由每层配线间至信息插座的配线线缆和工作区子系统所用的信息插座等组成。它与垂直于线子
系统的主要区别在于：水平子系统是在一个楼层上，沿着大楼的地板或者顶棚布线，而垂直干线子系
统大多数是要穿越楼层垂直布线。
（6）工作区子系统
和普通的用户离得最近的子系统。
2.施工准备（略）
扫码关注更多内容
第 7 页 共 9 页学员专用 请勿外泄
3.金属管与线槽的敷设技术要求
1）金属管的敷设技术要求
（1）预埋在墙体中间的金属管内径不宜超过50mm；直线布管 30m 处应设置暗线盒。
（2）金属管道应有不小于 0.1％的排水坡度。
（3）建筑群之间金属管的埋设深度应不小于0.7m;人行道下面敷设时，应不小于0.5m;金属管的
两端应有标记，标识建筑物、楼层、房间和长度
2）敷设金属线槽的技术要求
线槽安装左右偏差最大不应超过 50mm;
线槽水平每米偏差不应超过 2mm;
垂直线槽垂直度偏差不应超过 3mm;
当直线段桥架超过30m或跨越建筑物时，应有伸缩缝，
（2）水平子系统线缆敷设支撑保护。
预埋金属线槽支撑保护要求：在建筑物中预埋的线槽可为不同的尺寸，按一层或两层设置，应至
少预埋两根，线槽直埋长度超过15m或在线槽路由交叉、转弯时宜设置拉线盒（接力盒）
垂直敷设时，固定在建筑物构体上的间距宜小于2m。金属线槽敷设时，下列情况应设置支架或
吊架：线缆接头处，间距3m,离开线槽两端口0.5m处，线槽走向改变或转弯处。
（3）干线子系统线缆敷设支撑保护。
线缆不得布放在电梯或管道竖井内；
干线通道间应沟通；
弱电间里的线缆穿过每层楼板孔涧宜为方形或圆形；
4.线缆的布放要求
1）线缆的布放要求
在二级交接间、设备间的双绞电缆预留长度应为3～6m
工作区应为0.3～0.6m
2）电缆布放中的注意事项
（1）电缆拉伸不要超过电缆制造商规定的电缆拉伸张力
（2）应避免电缆过度弯曲。安装后的电缆弯曲半径不得低于电缆直径的 8倍；对典型的六类电
缆，弯曲半径应大于50mm。
（3）应避免使电缆扎线带过紧而压缩电缆。压力过大会使电缆内部的绞线变形，影响其性能，
造成回波损耗处于不合格状态。
（5）电缆护套剥开长度越小，越有利于保持电缆内部的线对绞距，实现最有效的传输通路。
5.线缆测试
线缆测试内容包括接线图测试、布线链路长度测试、衰减测试、近端串扰测试、衰减串扰比测试、
传播时延测试、回波损耗测试等。
2.5.6气流敷设光缆施工技术
1.硅芯管道的敷设
塑料管在人（手）孔内余留长度应不小于400mm，以便于气流敷设光缆时设备与塑料管的连接；
硅芯管在人（手）孔内，距上覆和孔底的距离均不得小于300mm；
扫码关注更多内容
第 8 页 共 9 页学员专用 请勿外泄
距两侧孔壁均不得小于200mm；
硅芯管之间的间隔应不小于30mm。
2）气吹敷缆的技术要点
（1）气吹设备气流量应大于 10m³/min
（2）管道在吹缆前应进行保气及导通试验
（3）吹缆前应将润滑剂加入管内，加入量由管孔内壁光滑程度、管道径路的复杂程度、吹缆的
长度、润滑剂的型号确定。加入量直接关系到吹缆长度及速度。
（4）管道路径爬坡度较大的情况下，宜采用活塞气吹头敷设方法，以增加光缆前段的牵引力。
（5）管道路径比较平坦，但有个别地段的管道弯曲度较大的情况下，宜采用无活塞气吹头敷设
方法。
2）气吹微缆的优点
（1）更快的吹缆速度。
（2）使用范围广，适用于室外光缆网络的各个部分
（3）灵活的大楼布线和线路分歧。
（4）光缆接头少，可以在任何地方、任何时候改变光缆通道。
（5）可以在不开挖的基础上随时对现有的管道进行扩容。
（6）新的敷缆技术可以随时满足商业和客户对网络的需求
（7）初期建设成本低，投资随着需求的增长而增长。
5）微管的吹放
母管里能布放微管的数量：微管的横截面积（以微管的外径计算）的总和不得超出母管横截面积
的一半。
可布放的微管数量
母管内径（mm）
10mm 微管 7mm 微管
25 1 2
32 3 6
40 5 10
50 7 14
63 10 20
（2）微缆的吹放
吹放时，可采用串联气吹法、中间点向两侧气吹法、缓冲式串联气吹法三种方式在不需要接续的
清况下延长光缆的一次性气吹距离。
