第2章 城市桥梁工程
桥梁结构基本常识：
1.重力式桥墩：基础、承台、墩身（墩帽）、垫石、支座
2.柱式桥墩：基础、地系梁（桩间系梁）、中系梁（柱间系梁）、墩柱、盖梁、垫石、支座、防震挡块
3.重力式U型桥台：台帽、侧墙、背墙。
4.肋板式桥台：肋板、桥台盖梁、背墙、耳墙。
5.附属设施：伸缩缝、桥头搭板）、锥形护坡、桥面铺装结构层次、防撞护栏

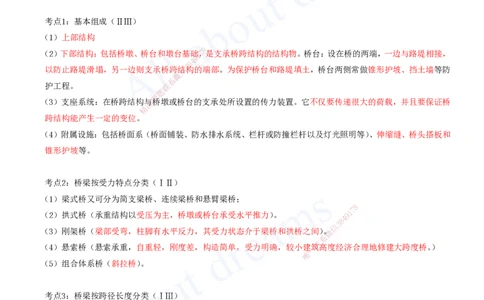

考点1：基本组成（ⅡⅢ）
（ 1）上部结构
8
（ 2）下部结构：包括桥墩、桥台和墩台基础1 7，是支承桥跨结构的结构物。桥台：设在桥的两端，一边与路堤相接，
9
4
8
3
以防止路堤滑塌，另一边则支承桥跨信结构的端部。为保护桥台和路堤填土，桥台两侧常做锥形护坡、挡土墙等防
微
系
护工程。 联
题
押
（ 3）支座系统：在桥跨结构准与桥墩或桥台的支承处所设置的传力装置。它不仅要传递很大的荷载，并且要保证桥
精
跨结构能产生一定的变位。
（ 4）附属设施：包括桥面系（桥面铺装、防水排水系统、栏杆或防撞栏杆以及灯光照明等）、伸缩缝、桥头搭板和
锥形护坡等。
考点2：桥梁按受力特点分类（ⅠⅡ）
（ 1）梁式桥又可分为简支梁桥、连续梁桥和悬臂梁桥；
8
7
（ 2）拱式桥（承重结构以受压为主，桥墩或桥台承受水平推力）。 9 1
4
8
3
信
（ 3）刚架桥（梁部受弯，柱脚有水平反力，其受力状态介于梁桥和拱桥之间）微。
系
联
（ 4）悬索桥（悬索承重，自重轻，刚度差，构造简单，受力明确，较小建一筑高度经济合理地修建大跨度桥。）
唯
（ 5）组合体系桥（斜拉桥）。
考点3：桥梁按跨径长度分类（ⅠⅢ）
按挢梁多孔跨径总长或单孔跨径的长度，可分为特大桥、大桥、中桥、小桥。
桥梁分类 多孔跨径总长L（m） 单孔跨径L（m）
0
特大桥 L＞1000 L＞150
0
大桥 1000≥L≥100 150≥L≥40
0
中桥 100＞L＞30 40＞L≥20
0
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[[[[、注注注注一：：：：建天天天天、一一一一一造文文文文、化化化化二专专专专造有有有有、安版版版版全权权权权、，，，，消未未未未防经经经经、咨许许许许询可可可可、不不不不检可可可可测转转转转课程发发发发押或或或或题复复复复联印印印印系传传传传QQ/播播播播微]]]]信：3849178
小桥 30≥L≥8 20＞L≥5
0
考点4：施工预拱度（ⅠⅡⅢ）
施工预拱度应考虑下列因素：（老方丈口诀：二变鱼沉）
设计文件要求的结构预拱度。
支架和拱架承受全部施工荷载引起的弹性变形。
受载后由于杆件接头处的挤压和卸落设备压缩而产生的非弹性变形。
支架、拱架基础受载后的沉降。

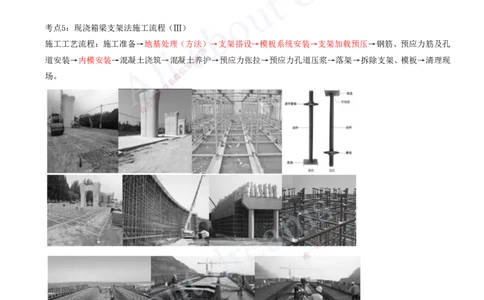

考点5：现浇箱梁支架法施工流程（Ⅲ）
施工工艺流程：施工准备→地基处理（方法）→支架搭设→模板系统安装→支架加载预压→钢筋、预应力筋及孔
8
7
1
道安装→内模安装→混凝土浇筑→混凝土4 9养护→预应力张拉→预应力孔道压浆→落架→拆除支架、模板→清理现
8
3
信
场。 微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
考点6：支架相关杆件名称（Ⅲ）
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[[[[、注注注注一：：：：建天天天天、一一一一一造文文文文、化化化化二专专专专造有有有有、安版版版版全权权权权、，，，，消未未未未防经经经经、咨许许许许询可可可可、不不不不检可可可可测转转转转课程发发发发押或或或或题复复复复联印印印印系传传传传QQ/播播播播微]]]]信：3849178
7
8
1
9
4

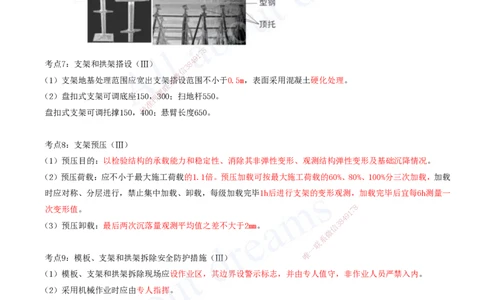

考点7：支架和拱架搭设（Ⅲ） 8
3
信
微
（ 1）支架地基处理范围应宽出支架系搭设范围不小于0.5m，表面采用混凝土硬化处理。
联
题
（ 2）盘扣式支架可调底座150，押300；扫地杆550。
准
精
盘扣式支架可调托撑150，400；悬臂长度650。
考点8：支架预压（Ⅲ）
（ 1）预压目的：以检验结构的承载能力 和稳定性、消除其非弹性变形、观测结构弹性变形及基础沉降情况。
（ 2）预压荷载：应不小于最大施工荷载的1.1倍 。预压加载可按最大施工荷载的60%、80%、100%分三次加载，加载
时应对称、分层进行，禁止集中加载、卸载，每级 加载完毕1h后进行支架的变形观测，加载完毕后宜每6h测量一
次变形值。
1
7 8
9
8
4
（ 3）预压卸载：最后两次沉落量观测平均值之差不大于2m m。 信 3
微
系
联
一
唯
考点9：模板、支架和拱架拆除安全防护措施（Ⅲ）
（ 1）模板、支架和拱架拆除现场应设作业区，其边界设警示标志，并由专人值守，非作业人员严禁入内。
（ 2）采用机械作业时应由专人指挥。
（ 3）遵循先支后拆、后支先拆的顺序，严禁上下同时作业。
（ 4）严禁敲击与硬拉模板、杆件和配件。
（ 5）严禁抛掷模板、杆件、配件。
（ 6）拆除的模板、杆件、配件应分类码放。
考点10：钢筋施工一般要求（ⅠⅢ）
（ 1）钢筋进场复试项目：屈服强度、抗拉强度、伸长率、弯曲性能和重量偏差检验。（Ⅲ）
（ 2）现场存放要求。（分规格，垫高，覆盖防雨，不超6个月）（Ⅲ）（钢绞线存放亦是如此）
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[[[[、注注注注一：：：：建天天天天、一一一一一造文文文文、化化化化二专专专专造有有有有、安版版版版全权权权权、，，，，消未未未未防经经经经、咨许许许许询可可可可、不不不不检可可可可测转转转转课程发发发发押或或或或题复复复复联印印印印系传传传传QQ/播播播播微]]]]信：3849178
考点11：钢筋加工（ⅠⅡ）
（ 1）钢筋弯制前应先调直。钢筋宜优先选用机械方法调直，且不得使用卷扬机调直。
（ 2）弯钩平直部分的长度，一般结构不宜小于箍筋直径的5倍，有抗震要求的结构不得小于箍筋直径的10倍。
（ 3）钢筋宜在常温状态下弯制，不宜加热。钢筋宜从中部开始逐步向两端弯制，弯钩应一次弯成。
考点12：钢筋连接（ⅠⅡ）
（ 1）钢筋接头宜采用焊接接头或机械连接接头。

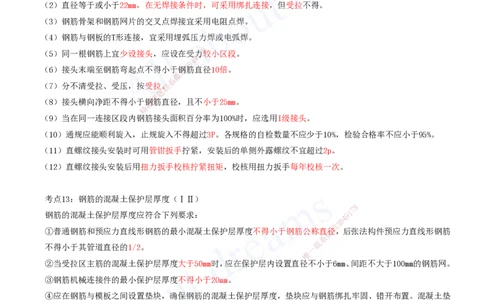

（ 2）直径等于或小于22mm，在无焊接条件时，可采用绑扎连接，但受拉不得。
（ 3）钢筋骨架和钢筋网片的交叉点焊接宜采用电阻点焊。
（ 4）钢筋与钢板的T形连接，宜采用埋弧压力焊或电弧焊。
8
（ 5）同一根钢筋上宜少设接头，应设在受1力7较小区段。
9
4
8
3
（ 6）接头末端至钢筋弯起点不得小于信钢筋直径10倍。
微
系
（ 7）分不清受拉、受压，按受拉联。
题
押
（ 8）接头横向净距不得小于准钢筋直径，且不小于25mm。
精
（ 9）当在同一连接区段内钢筋 接头面积百分率为100%时，应选用I级接头。
（ 10）通规应能顺利旋入，止规旋入不得超过3P。各规格的自检数量不应少于10%，检验合格率不应小于95%。
（ 11）直螺纹接头安装时可用管钳扳手 拧紧，安装后的单侧外露螺纹不宜超过2p。
（ 12）直螺纹接头安装后用扭力扳手校核拧 紧扭矩，校核用扭力扳手每年校核一次。
考点13：钢筋的混凝土保护层厚度（ⅠⅡ）
8
钢筋的混凝土保护层厚度应符合下列要求： 9 1
7
8
4
信
3
①普通钢筋和预应力直线形钢筋的最小混凝土保护层厚度不 得小于钢筋公称直微径，后张法构件预应力直线形钢筋
系
不得小于其管道直径的1/2。 一
联
唯
②当受拉区主筋的混凝土保护层厚度大于50mm时，应在保护层内设置直 径不小于6mm、间距不大于100mm的钢筋网。
③钢筋机械连接件的最小保护层厚度不得小于20mm。
④应在钢筋与模板之间设置垫块，确保钢筋的混凝土保护层厚度，垫块应与钢筋绑扎牢固、错开布置。混凝土垫
块应具有不低于结构本体混凝土的强度，并应有足够的密实性。宜采用专业化压制设备和标准模具生产的垫块。
考点14：混凝土配合比设计（ⅠⅡ）
（ 1）混凝土配合比应采用质量比，并应通过设计和试配选定。
（ 2）预应力混凝土中的水泥用量不宜大于550kg/m܁ 。
（ 3）预应力混凝土中严禁使用含氯化物的外加剂及引气剂或引气型减水剂。
（ 4）预应力混凝土从各种材料引入混凝土中的水溶性氯离子最大含量不宜超过胶凝材料用量的0.06%。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[[[[、注注注注一：：：：建天天天天、一一一一一造文文文文、化化化化二专专专专造有有有有、安版版版版全权权权权、，，，，消未未未未防经经经经、咨许许许许询可可可可、不不不不检可可可可测转转转转课程发发发发押或或或或题复复复复联印印印印系传传传传QQ/播播播播微]]]]信：3849178
考点15：混凝土浇筑（Ⅱ）
（ 1）浇筑混凝土时，应采用振动器振捣。当施工无特殊振捣要求时，可采用振捣棒进行捣实，振捣持续时间宜为
20〜30s，以混凝土不再沉落、不出现气泡、表面呈现浮浆为度。
（ 2）洒水养护的时间，采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥的混凝土，不应少于7d。掺用缓凝型
外加剂或有抗渗等要求以及高强度的混凝土，不应少于14d。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
