3.2 土石坝施工技术
3.2.3 土石坝填筑的施工方法
考点2：土石坝填筑施工方法★★
考点2 内容 考频指数
一、土石坝施工内容 ※
二、坝料开采 ※
土石坝填筑施工★★★ 三、坝面作业 ※※
1.铺料与整平
2.碾压
3.结合部位处理

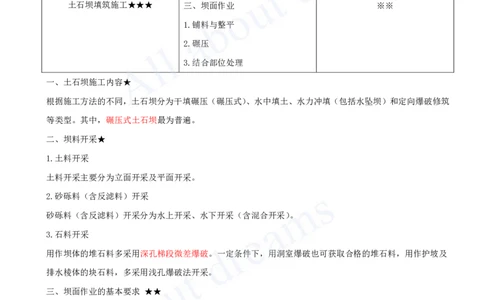

一、土石坝施工内容★
根据施工方法的不同，土石坝分为干填碾压（碾压式）、水中填土、水力冲填（包括水坠坝）和定向爆破修筑
等类型。其中，碾压式土石坝最为普遍。
二、坝料开采★
1.土料开采
土料开采主要分为立面开采及平面开采。
2.砂砾料（含反滤料）开采
砂砾料（含反滤料）开采分为水上开采、水下开采（含混合开采）。
3.石料开采
用作坝体的堆石料多采用深孔梯段微差爆破。一定条件下，用洞室爆破也可获取合格的堆石料，用作护坡及
排水棱体的块石料，多采用浅孔爆破法开采。
三、坝面作业的基本要求 ★★
坝面作业施工程序包括：铺料、整平、洒水、压实（对于黏性土料采用平碾，压实后尚须刨毛以保证层间结
合的质量）、质检等工序。
1.铺料与整平
（1）铺料宜平行坝轴线进行。[注：天一文化专有版权，未经许可不可转发或复印传播]

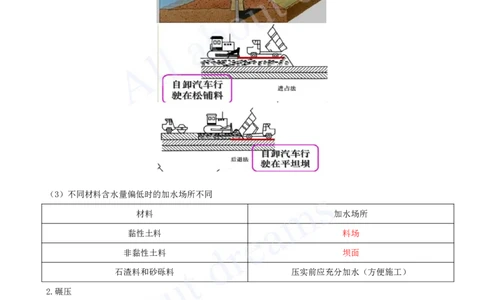

进入防渗体内铺料，自卸汽车卸料宜用进占法倒退铺土。其目的是使汽车始终在松土上行驶，避免在压实土
层上开行，造成超压，引起剪力破坏。
（2）按设计厚度铺料整平是保证压实质量的关键。
补充：进占法：优点：减轻了推土机的摊平工作量，使堆石填筑速度加快；缺点：轮胎磨损较严重，有分离
现象。
后退法：优点：减轻轮胎磨损；缺点：摊平工作量大，且影响施工进度（想一下哪个好？）
（3）不同材料含水量偏低时的加水场所不同
材料 加水场所
黏性土料 料场
非黏性土料 坝面
石渣料和砂砾料 压实前应充分加水（方便施工）
2.碾压
碾压机械的开行方式通常有：进退错距法和圈转套压法两种。[注：天一文化专有版权，未经许可不可转发或复印传播]
①进退错距法操作简便，碾压、铺土和质检等工序协调，便于分段流水作业，压实质量容易保证，可在碾压
带的两侧先往复压够遍数后，再进行错距碾压。错距宽度 b 计算：
b=B／n
式中B—碾滚净宽（m）；n—设计碾压遍数。

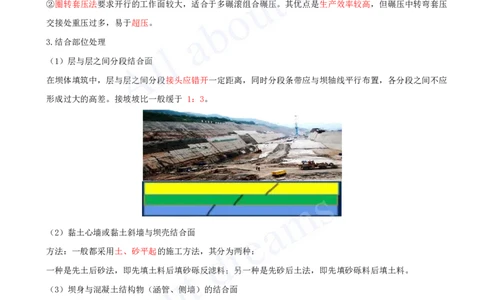

②圈转套压法要求开行的工作面较大，适合于多碾滚组合碾压。其优点是生产效率较高，但碾压中转弯套压
交接处重压过多，易于超压。
3.结合部位处理
（1）层与层之间分段结合面
在坝体填筑中，层与层之间分段接头应错开一定距离，同时分段条带应与坝轴线平行布置，各分段之间不应
形成过大的高差。接坡坡比一般缓于 1：3。
（2）黏土心墙或黏土斜墙与坝壳结合面
方法：一般都采用土、砂平起的施工方法，其分为两种：
一种是先土后砂法，即先填土料后填砂砾反滤料；另一种是先砂后土法，即先填砂砾料后填土料。
（3）坝身与混凝土结构物（涵管、侧墙）的结合面
靠近混凝土结构物两侧及顶部 0.5m 范围内填土，不能采用大型机械压实时，可采用小型机械夯实或人工夯
实。要注意混凝土结构物两侧均衡填料压实，以免对其产生过大的侧向压力。
（4）坝基结合面[注：天一文化专有版权，未经许可不可转发或复印传播]
对于基础部位的填土，宜采用薄层、轻碾的方法。无论何种坝基，只有填筑厚度达到 2m 以上时，才可以使
用重型压实机械。
【单选】某堤防施工过程中采用进退错距法进行碾压，其堤顶宽为4m，碾压施工设计碾压遍数为5遍，碾滚
净宽为3m，实际碾压遍数为4遍。则错距宽度为（ ）m。
A.0.8
B.0.6
C.1.0
D.0.75
答案：B

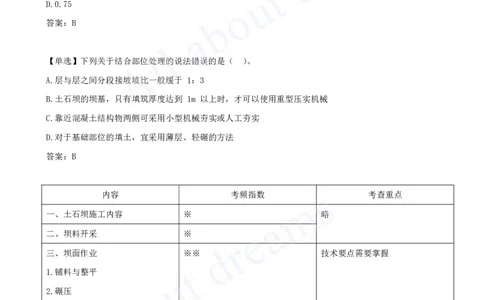

【单选】下列关于结合部位处理的说法错误的是（ ）。
A.层与层之间分段接坡坡比一般缓于 1：3
B.土石坝的坝基，只有填筑厚度达到 1m 以上时，才可以使用重型压实机械
C.靠近混凝土结构物两侧可采用小型机械夯实或人工夯实
D.对于基础部位的填土，宜采用薄层、轻碾的方法
答案：B
内容 考频指数 考查重点
一、土石坝施工内容 ※ 略
二、坝料开采 ※
三、坝面作业 ※※ 技术要点需要掌握
1.铺料与整平
2.碾压
3.结合部位处理
3.2.4 土石坝的施工质量控制
考点3：土石坝质量控制★★
考点3 内容 考频指数
一、料场的质量检查和控制 ※※
土石坝质量控制★★
二、坝面的质量检查和控制 ※※[注：天一文化专有版权，未经许可不可转发或复印传播]
土石坝施工质量控制包括：料场的质量检查和控制，坝面的质量检查和控制。
一、料场的质量检查和控制 ★★
1.对土料场应经常检查：所取土料的土质情况、土块大小、杂质含量和含水量等。（双土双含）
【补充】“手检”：手握土料能成团，手指搓可成碎块，则含水量合适。
2、如何控制土料含水量
土料含水量 采取措施
改善料场的排水条件和采取防雨措施
偏高
进行翻晒处理，或采取轮换掌子面的办法
对于黏性土料应考虑在料场加水
偏低
非黏性土料可用洒水车在坝面喷洒加水
不均匀 堆筑“土牛”（大土堆）
二、坝面的质量检查和控制★★
1.在坝面作业中，应对铺土厚度、土块大小、含水量、压实后的干密度等进行检查，并提出质量控制措施。（厚
土水干）
对黏性土，含水量的检测是关键，可用含水量测定仪测定。
材料 干密度（施工中）测定方法
黏性土 环刀测定 （200～500cm3）
砂 环刀测定（500cm3）
砾质土、砂砾料、反滤料 灌水法或灌砂法测定
堆石
灌水法
砂砾料 （因缺乏细料而架空时）[注：天一文化专有版权，未经许可不可转发或复印传播]
坝料 检测方法 试坑直径 试坑深度
垫层料 挖坑灌水（砂）法、核子密度仪法 不小于最大料径的 4 倍
过渡料 挖坑灌水（砂）法 最大料径的3～4 倍 碾压
最大料径的2～3 倍，试坑直径 层厚
堆石料 挖坑灌水（砂）法
最大不超过2m
【对比总结】
位置 检查四项
土料场 土质情况 土块大小 含水量 杂质含量
坝面 铺土厚度 土块大小 含水量 压实后的干密度
反滤层 铺填的厚度 颗粒级配 填料的质量 是否混有杂物
堆石棱体与堆石坝 石料的质量、风化程度、石块的重量、尺寸、形状
【单选】对土料场的（ ）的检查和控制最为重要。
A.土块大小
B.杂质含量
C.含水量
D.土质情况
答案：C
【例题·案例节选】
某小型排涝枢纽工程，由排涝泵站、自排涵闸和支沟口主河道堤防等建筑物组成。根据工程施工进度安排，
本工程利用 10 月～次年 4 月一个非汛期完成施工，次年汛期投入使用。支沟口主河道堤防采用黏性土填筑，
料场复勘时发现料场土料含水量偏大，不满足堤防填筑要求。
问题：
写出堤防填筑面作业的主要工序；提出本工程料场土料含水量偏大的主要处理措施。
答案：
（1）堤防填筑面作业的主要工序包括：铺料、整平、压实。
（2）一方面应改善料场的排水条件和采取防雨措施，另一方面需将含水量偏高的土料进行翻晒处理，或采取
轮换掌子面的办法，使土料含水量降低到规定范围再开挖。
【例题·案例节选】某大（2） 型水库枢纽工程，由混凝土面板堆石坝、泄洪洞、电站等建筑物组成，工程
在实施过程中发生了如下事件： 堆石坝施工前，施工单位编制了施工方案部分内容如下：[注：天一文化专有版权，未经许可不可转发或复印传播]
（1）堆石坝主堆石区堆石料最大粒径控制在350mm以下，根据碾压试验结果确定的有关碾压施工参数有：15t
振动平碾，行车速率控制在3km/h以内，铺料厚度0.8m等。
（2）堆石料密度检测采用环刀法，坑深度为0.6m。
问题：
改正坝料压实质量检查工作的错误之处。
答案：
堆石料密度的检测方法应该是挖坑灌（砂）水法或辅助其他成熟的方法，试坑深度应该是碾压层厚0.8m。
内容 考频指数 考查重点
一、料场的质量检查和控制 ※※ 检查项目、检查方法
二、坝面的质量检查和控制 ※※
