3.3 面板堆石坝施工技术
3.3.1 面板堆石坝结构布置
考点1：面板堆石坝结构★★
考点1 内容 考频指数
面板堆石坝结构★★ 一、堆石坝坝体分区 ※※

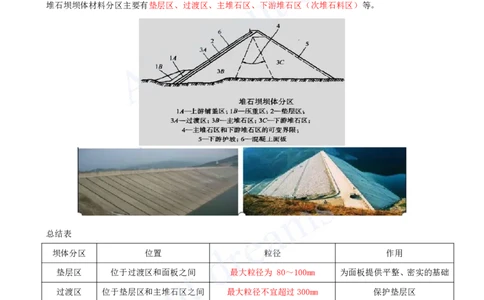

一、堆石坝坝体材料分区★★
堆石坝坝体材料分区主要有垫层区、过渡区、主堆石区、下游堆石区（次堆石料区）等。
总结表
坝体分区 位置 粒径 作用
垫层区 位于过渡区和面板之间 最大粒径为 80～100mm 为面板提供平整、密实的基础
过渡区 位于垫层区和主堆石区之间 最大粒径不宜超过300mm 保护垫层区
主堆石区 位于坝体上游区内 最大粒径不应超过压实层厚度 承受水荷载
下游
位于坝体下游区 压实后应能自由排水 保护主堆石体及下游边坡的
堆石区
稳定[注：天一文化专有版权，未经许可不可转发或复印传播]
【例题·案例节选】背景资料
某水电枢纽工程包括混凝土面板堆石坝、溢洪道、地下厂房等。堆石坝坝体分区示意图见图1。
问题：

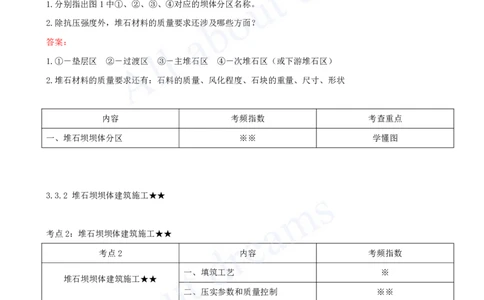

1.分别指出图1中①、②、③、④对应的坝体分区名称。
2.除抗压强度外，堆石材料的质量要求还涉及哪些方面？
答案：
1.①－垫层区 ②－过渡区 ③－主堆石区 ④－次堆石区（或下游堆石区）
2.堆石材料的质量要求还有：石料的质量、风化程度、石块的重量、尺寸、形状
内容 考频指数 考查重点
一、堆石坝坝体分区 ※※ 学懂图
3.3.2 堆石坝坝体建筑施工★★
考点2：堆石坝坝体建筑施工★★
考点2 内容 考频指数
一、填筑工艺 ※
堆石坝坝体建筑施工★★
二、压实参数和质量控制 ※※
一、填筑工艺★
堆石体填筑可采用自卸汽车后退法或进占法卸料，推土机摊平。
（1）进占法（前面讲过）
优点→减轻平摊量，
缺点→轮胎磨损严重，有分离现象
（2）后退法
优点→减轻轮胎磨损
缺点→平摊量大，且影响施工进度[注：天一文化专有版权，未经许可不可转发或复印传播]
堆石坝填筑工艺主要是针对不同坝体分区料的填筑与碾压采取的措施与方法。
坝体分区料 方法
垫层料 后退法（减轻物料分离）
坝料 进占法

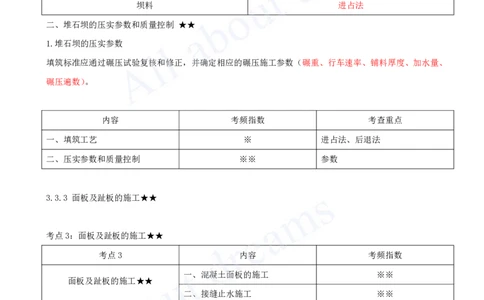

二、堆石坝的压实参数和质量控制 ★★
1.堆石坝的压实参数
填筑标准应通过碾压试验复核和修正，并确定相应的碾压施工参数（碾重、行车速率、铺料厚度、加水量、
碾压遍数）。
内容 考频指数 考查重点
一、填筑工艺 ※ 进占法、后退法
二、压实参数和质量控制 ※※ 参数
3.3.3 面板及趾板的施工★★
考点3：面板及趾板的施工★★
考点3 内容 考频指数
一、混凝土面板的施工 ※※
面板及趾板的施工★★
二、接缝止水施工 ※※
一、混凝土面板的施工★★
混凝土面板（面板可划分为面板与趾板）是面板堆石坝的主要防渗结构。
面板的施工主要包括混凝土面板的分块、垂直缝砂浆条铺设、钢筋架立、面板混凝土浇筑、面板养护等作业[注：天一文化专有版权，未经许可不可转发或复印传播]
内容。

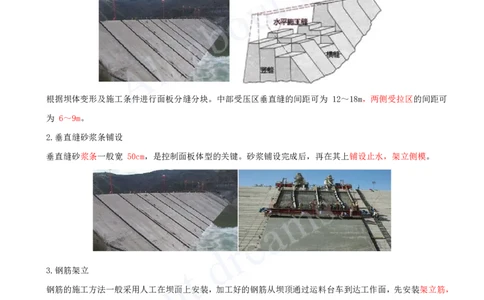

1.混凝土面板的分块
面板纵缝的间距决定了面板的宽度，由于面板通常采用滑模连续浇筑。
根据坝体变形及施工条件进行面板分缝分块。中部受压区垂直缝的间距可为 12～18m，两侧受拉区的间距可
为 6～9m。
2.垂直缝砂浆条铺设
垂直缝砂浆条一般宽 50cm，是控制面板体型的关键。砂浆铺设完成后，再在其上铺设止水，架立侧模。
3.钢筋架立
钢筋的施工方法一般采用人工在坝面上安装，加工好的钢筋从坝顶通过运料台车到达工作面，先安装架立筋，
再用人工绑扎钢筋。
4.面板混凝土浇筑
（1）通常面板混凝土采用滑模浇筑。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）混凝土由混凝土搅拌车运输，溜槽输送混凝土入仓。
5.面板养护
（1）方法
养护是避免发生裂缝的重要措施。面板的养护包括保温、保湿两项内容。一般采用草袋保温，喷水保湿，并
要求连续养护。
（2）时间
面板混凝土宜在低温季节浇筑，混凝土入仓温度应加以控制，并加强混凝土面板表面的保湿和保温养护，直
到蓄水为止，或至少90d。
二、接缝止水施工★★
接缝止水结构是面板堆石坝安全运行的关键问题之一。
（1）铜止水带的连接方式
铜止水带的连接宜采用对缝焊接或搭接焊接，对缝焊接应用单面双道焊缝；搭接焊接宜双面焊接，搭接长度
应大于 20mm。
（2）焊缝要求
焊缝处的抗拉强度不应小于母材抗拉强度的 70%。
焊缝应该表面光滑、不渗水，无孔洞、裂缝、漏焊、欠焊、咬边伤等缺陷，应抽样用煤油等做渗透检验。
【例题·案例节选】
某混凝土重力坝工程,坝基为岩基,大坝上游坝体分缝处设置紫铜止水片。
监理人员在巡检过程中,检查了紫铜止水片的搭接焊接质量。
问题：
紫铜止水片的搭接焊接质量合格的标准有哪些？焊缝的渗透检验采用什么方法？
答案：[注：天一文化专有版权，未经许可不可转发或复印传播]
（1）紫铜止水片的搭接焊接质量合格的标准有：焊缝处的抗拉强度不应小于母材抗拉强度的70%；焊缝应该
表面光滑、不渗水，无孔洞、裂缝、漏焊、欠焊、咬边伤等缺陷；
（2）焊缝的渗透检验：抽样用煤油等做渗透检验。
