3.1.4 锚固技术
考情分析：
单选题：无；
多选题：2020(1)；
案例题：2023(1)。
一、二建教材重复程度：0%。
教材内容：
1.锚固技术的概念
2.锚固的应用领域
3.地下洞室的锚固

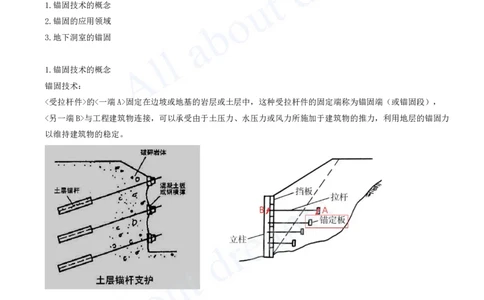

1.锚固技术的概念
锚固技术：
<受拉杆件>的<一端A>固定在边坡或地基的岩层或土层中，这种受拉杆件的固定端称为锚固端（或锚固段），
<另一端B>与工程建筑物连接，可以承受由于土压力、水压力或风力所施加于建筑物的推力，利用地层的锚固力
以维持建筑物的稳定。
➊天然地层中的锚固方法：钻孔灌浆。（模拟题）

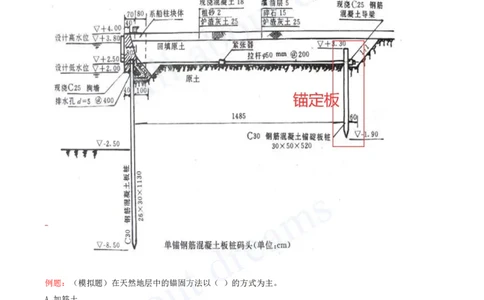

➋人工填土中的锚固方法：锚定板、加筋土<两种>方式。
（记忆：天空，人卯兔）[注：天一文化专有版权，未经许可不可转发或复印传播]
例题：（模拟题）在天然地层中的锚固方法以（ ）的方式为主。
A.加筋土
B.锚定板
C.钻孔灌浆
D.喷混凝土
答案：C
解析：在天然地层中的锚固方法：钻孔灌浆的方式为主。
在人工填土中的锚固方法：锚定板和加筋土两种方式。[注：天一文化专有版权，未经许可不可转发或复印传播]
2.锚固的应用领域
锚固作为岩土加固和结构稳定的经济而有效的方法，具有广泛的应用领域：①边坡稳定工程、②深基坑工程与
抗浮工程、③抵抗倾覆的结构工程、④地下工程和、⑤冲击区的抗浮与保护等。（略...///）
深基坑、抵抗倾覆工

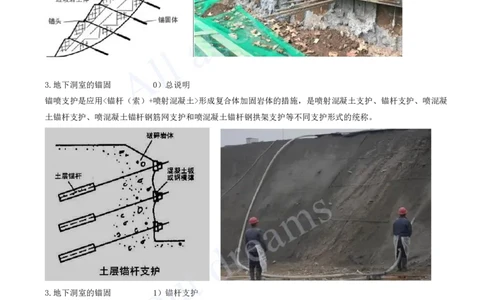

3.地下洞室的锚固 0）总说明
锚喷支护是应用<锚杆（索）+喷射混凝土>形成复合体加固岩体的措施，是喷射混凝土支护、锚杆支护、喷混凝
土锚杆支护、喷混凝土锚杆钢筋网支护和喷混凝土锚杆钢拱架支护等不同支护形式的统称。
3.地下洞室的锚固 1）锚杆支护
➊布置划分为：①局部（随机）锚杆、②系统锚杆（2020(1)考点）。（记忆：<喜><剧>之王周星星）
①局部（随机）锚杆：东锚下，西锚下，哪里薄弱哪里锚；
②系统锚杆：其实就是全员核酸，东南西北哪里都要锚。[注：天一文化专有版权，未经许可不可转发或复印传播]

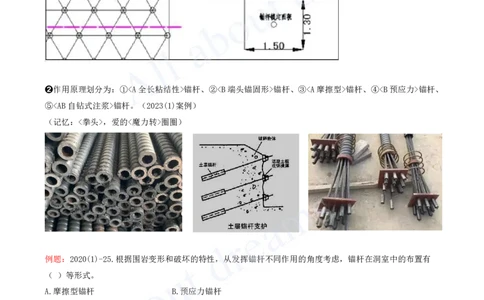

➋作用原理划分为：①锚杆、②锚杆、③锚杆、④锚杆、
⑤锚杆。（2023(1)案例）
（记忆：<拳头>，爱的<魔力转>圈圈）
例题：2020(1)-25.根据围岩变形和破坏的特性，从发挥锚杆不同作用的角度考虑，锚杆在洞室中的布置有
（ ）等形式。
A.摩擦型锚杆 B.预应力锚杆
C.随机锚杆 D.系统锚杆
E.粘结性锚杆
答案：CD
解析：➊锚杆在洞室<布置>分为：①局部（随机）锚杆、②系统锚杆。
➋锚杆按作用<原理>分为：①全长粘结性锚杆、②端头锚固形锚杆、③摩擦型锚杆、④预应力锚杆、⑤自钻式
注浆锚杆。
3.地下洞室的锚固 2）喷混凝土支护
略...///[注：天一文化专有版权，未经许可不可转发或复印传播]
3.地下洞室的锚固 3）钢筋网支护
洞室<跨度较大>或<围岩较破碎>时，可采用钢筋网支护。
3.地下洞室的锚固 4）预应力锚索
增加岩体的抗剪强度，并对岩体起加固作用，增大岩层间的挤压力。
预应力锚索分为：①有粘结（锚索）（有依有靠地质构造）、②无粘结锚索（无依无靠地质构造，临时）<两>
种。
小结：一<页>看尽长安花
1.锚固技术的概念【无】
2.锚固的应用领域【无】
3.地下洞室的锚固【➊20布置】【案例】【➊23Ⓑ原理】[注：天一文化专有版权，未经许可不可转发或复印传播]
3.1.5 地下工程施工
考情分析：
单选题：无；
多选题：无；
案例题：2023(1)<两题>。
一、二建教材重复程度：0%。
教材内容：
1.规模分类
2.洞口开挖
3.平洞开挖
4.斜井与竖井开挖
5.掘进机开挖
1.规模分类 ➊按<倾角>分类
分为：①平洞、②斜井、③竖井<三种>类型。
（2023(1)案例）
①平洞：倾角小于等于6°为平洞（≤6°）；
②斜井：倾角6°～75°为斜井，斜井可进一步细分为缓斜井（＞6°，≤48°）和斜井（＞48°，＜75°）；
③竖井：倾角大于等于75°为竖井（≥75°）。
1.规模分类 ➋按<规模大小>分类
地下工程按其规模大小可分为：①特小断面、②小断面、③中断面、④大断面、⑤特大断面五类，具体尺寸见
表。
按断面规模的洞室分类（2023(1)案例）
规模分类 洞室断面积A（m2） 跨度B（m） 计算过程
特小断面 ≤10 ≤3 ≤3[注：天一文化专有版权，未经许可不可转发或复印传播]
小断面 10＜A≤25 3＜B≤5 3＜B≤5×1
中断面 25＜A≤100 5＜B≤10 5×1＜B≤5×2
大断面 100＜A≤225 10＜B≤15 10＜B≤5×3
特大断面 ＞225 ＞15 ＞15
记忆：中跨-我爱你（5-12G）
（教材，P5＋81＋84＋88＋204＋210＋391，枚举）
1.规模分类 ➌24版教材增加
地下建筑物开挖<不宜>欠挖，
平均径向<超挖>值：平洞应不大于20cm，
平均径向<超挖>值：缓斜井、斜井和竖井应不大于25cm。
（白话：千万不能少挖，可以多挖，但不能多挖太多。）
2.洞口开挖
洞口段：一般采用<先导洞后扩挖的方法施工>，采取浅孔弱爆破。
断面较小：也可采用<全断面>开挖、及时支护的方法。
断面较大：当洞口明挖量大或岩体稳定性差、工期紧张时，可利用<施工支洞或导洞自内向外>开挖，并及时做
好支护。
3.平洞开挖
➊平洞开挖方法应根据：①围岩类别、②工程规模、③工期要求、④支护参数、⑤施工条件、⑥出渣方式<等>
确定。
（记忆：违规妻子条件差）
➋中小断面洞室：宜采用<全断面>开挖；
➌大断面、特大断面：宜采用<分层、分区>开挖。
➍下列情况可采用<预先贯通导洞法>施工：
（1）地质条件复杂，需进一步查清；
（2）为解决排水或降低地下水位；[注：天一文化专有版权，未经许可不可转发或复印传播]
（3）改善通风和优化交通。
➎进尺参数：开挖循环进尺应根据①围岩情况、②断面大小和支护能力、③监测结果<等>条件进行控制
（2023(1)案例)，
（记忆：<勤俭治大>家）
（记忆：<请>君试问东流水，别意与<之>谁<短>长。）
➏控制范围：在Ⅳ类围岩中一般控制在2m以内，在Ⅴ类围岩中一般控制在1m以内。（2023(1)案例）
（记忆：十年生死两茫茫，不<思量>，<五一>劳动节）
4.斜井与竖井开挖
➊斜井开挖
斜井开挖应综合分析：①地质条件（条件1）、②结构布置（x，y）、③断面尺寸（S）、④坡度（i）、⑤长度
（l）、⑥交通条件（条件2）等因素选择开挖方法和施工设备。
倾角⓵：斜井倾角为6°～30°时，宜采用<自上而下全断面开挖>；
倾角⓶：倾角为30°～45°时，可采用<自上而下全断面开挖>或<自下而上开挖>。采用自下而上开挖时，应有
扒渣和溜渣设施；
倾角⓷：倾角为45°～75°时，可采用<自下而上先挖导井、再自上而下扩挖>，或<自下而上全断面开挖>。
➋竖井开挖：
竖井开挖应综合分析：①地质条件（条件1）、②结构布置（x，y）、③断面尺寸（S）、④深度、⑤交通条件
（条件2）等因素选择开挖方法和施工设备。
情况⓵：若不具备从竖井底部出渣的条件时，应<全断面>自上而下开挖；
情况⓶：当竖井底部有出渣通道，且竖井断面<较大>时，可选用<导井开挖>，扩挖宜自上而下进行。
情况⓷：当竖井底部有出渣通道时，<小断面>竖井和导井可采用反井钻机法、爬罐法或吊罐法进行自下而上全
断面开挖。
情况⓸：在土层中开挖竖井时，应自上而下开挖，边开挖边支护。
5.掘进机开挖
补充：
传统方法（中硬度以上）是：①钻孔爆破法，目前仍然普遍采用；
对<中硬度以下>围岩也可采用：②掘进机法。
在<浅埋软土地基>中开挖水工隧洞的方法：③盾构法和④顶管法。[注：天一文化专有版权，未经许可不可转发或复印传播]
全断面隧洞掘进机（简称TBM）是一种专用的开挖设备，它利用机械破碎岩石的原理，完成开挖、出渣、衬砌、
回填灌浆等工序的平行连续流水作业，连续不断地进行掘进。
按照破碎岩石的方法， 掘进机大致可分为：①挤压式（滚压式）、②切削式<两种>类型；
按照掘进机的作业面是否封闭，可分为：①开敞式（掘进机）、②单盾式（掘进机）、和③双护盾掘进机。
地下工程施工，符合下列情况时，可研究选用掘进机施工的合理性：
（1）圆形断面，洞径3〜12m，洞线比较顺直，洞长超过5km ，开挖施工支洞及竖井困难或不经济。
（2）围岩类别I 〜Ⅲ类，岩体构造均匀，物理力学指标适中，岩溶不发育，断层破碎带较少，围岩变形小。
（3）岩石单轴抗压强度在30〜200MPa之间。
（4）地下涌水量较小。
（这些数字，可以考一道冷门的选择题）
在坚硬、中等坚硬的较<完整>岩体中开挖隧洞时，宜选用①开敞式掘进机开挖；
在中等坚硬的<完整性较差>的岩体、软岩或局部土层中开挖隧洞时，宜选用护盾式掘进机（②单盾式掘进机、
③双护盾掘进机）开挖。
小结：一<页>看尽长安花
1.规模分类【案例】【➊23角度、23Ⓐ断面】
2.洞口开挖【无】
3.平洞开挖【案例】【➊23Ⓒ参数】
4.斜井与竖井开挖【无】
5.掘进机开挖【无】
按断面规模的洞室分类
规模分类 洞室断面积A（m2） 跨度B（m）
特小断面 ≤10 ≤3
小断面 10225 >15
