23.1 图形的旋转
（第2课时）

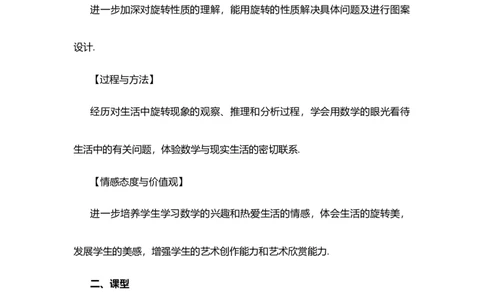

一、教学目标
【知识与技能】
进一步加深对旋转性质的理解，能用旋转的性质解决具体问题及进行图案
设计.
【过程与方法】
经历对生活中旋转现象的观察、推理和分析过程，学会用数学的眼光看待
生活中的有关问题，体验数学与现实生活的密切联系.
【情感态度与价值观】
进一步培养学生学习数学的兴趣和热爱生活的情感，体会生活的旋转美，
发展学生的美感，增强学生的艺术创作能力和艺术欣赏能力.
二、课型
新授课
三、课时
第2课时，共2课时。
四、教学重难点【教学重点】
利用旋转的性质设计简单的图案.
【教学难点】
利用旋转性质进行旋转作图.
五、课前准备
课件、直尺、圆规、铅笔、图片等.
六、教学过程
（一）导入新课
教师问：1.平移的特征有哪些.（出示课件2）
2.旋转的特征有哪些.（出示课件3）
3.如何做出符合要求的旋转后的图形呢？
学生回顾前面所学过知识，巩固旋转的性质.
（二）探索新知
探究一 简单的旋转作图
画一画：如图，画出线段 AB绕点A按顺时针方向旋转60°后的线段.
（出示课件5）学生回顾前面所学过知识，并完成画图.
作法：(1)如图，以AB为一边按顺时针方向画∠BAX，使得∠BAX=60°.
(2)在射线AX上取点C，使得AC=AB，线段AC为所求.
画出下图所示的四边形ABCD以O为中心，旋转角都为60°的旋转图形．
（出示课件6）
学生画图，教师加以巡视并订正.
师生共同总结：平移与旋转的异同（出示课件7）
② 同：都是一种运动；运动前后不改变图形的形状和大小.②不同：
图形变换 运动方向 运动量的衡量
平移 直线 移动一定距离
旋转 顺时针或逆时针 转动一定的角度
出示课件8：例 如图，E是正方形ABCD中CD边上任意一点，以点A为
中心，把△ADE顺时针旋转90°，画出旋转后的图形.
教师问：本题中作图的关键是什么？
学生答：作图关键－确定点E的对应点E′.
师生共同解答如下：（出示课件9）
解：∵点A是旋转中心，
∴它的对应点是点A.正方形ABCD中，AD=AB，∠DAB=90°，
所以旋转后点D与点B重合.
设点E的对应点为E′.
∵△ADE≌△ABE′
∴∠ABE′＝∠ADE＝90°，
BE′＝DE，
因此在CB的延长线上截取点E′,使BE′=DE.
则△ABE′为旋转后的图形.
教师问：还有其他方法确定点E的对应点E′吗？（出示课件10）
学生答：延长CB,以点A为圆心，AE 的长为半径画弧,交CB的延长线于
E'，连接AE',则△ABE'为旋转后的图形.
教师归纳：旋转作图的基本步骤：（出示课件11）
（1）明确旋转三要素：旋转中心、旋转方向和旋转角度；（2）找出关键点；
（3）作出关键点的对应点；
（4）作出新图形；
（5）写出结论.
巩固练习：1.如何确定它们的旋转中心位置？（出示课件12，13）
学生自主解答：找到两条对应点所连线段的垂直平分线的交点.

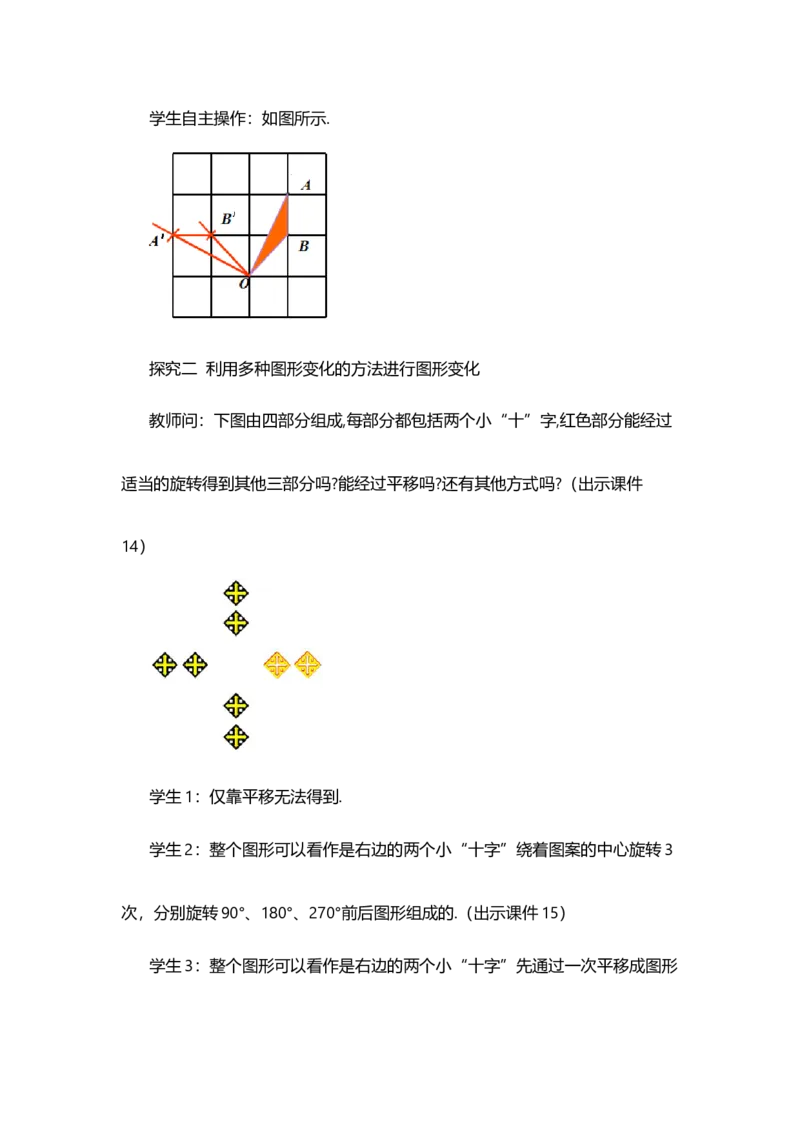

2.下图为4×4的正方形网格，每个小正方形的边长均为1，将 △OAB绕点O
逆时针旋转90°，你能画出△OAB旋转后的图形△O'A'B'吗？学生自主操作：如图所示.
探究二 利用多种图形变化的方法进行图形变化
教师问：下图由四部分组成,每部分都包括两个小“十”字,红色部分能经过
适当的旋转得到其他三部分吗?能经过平移吗?还有其他方式吗?（出示课件
14）
学生1：仅靠平移无法得到.
学生2：整个图形可以看作是右边的两个小“十字”绕着图案的中心旋转3
次，分别旋转90°、180°、270°前后图形组成的.（出示课件15）
学生3：整个图形可以看作是右边的两个小“十字”先通过一次平移成图形左侧的部分，然后左、右部分一起绕图形的中心旋转90°前后图形组成的.（出
示课件16）

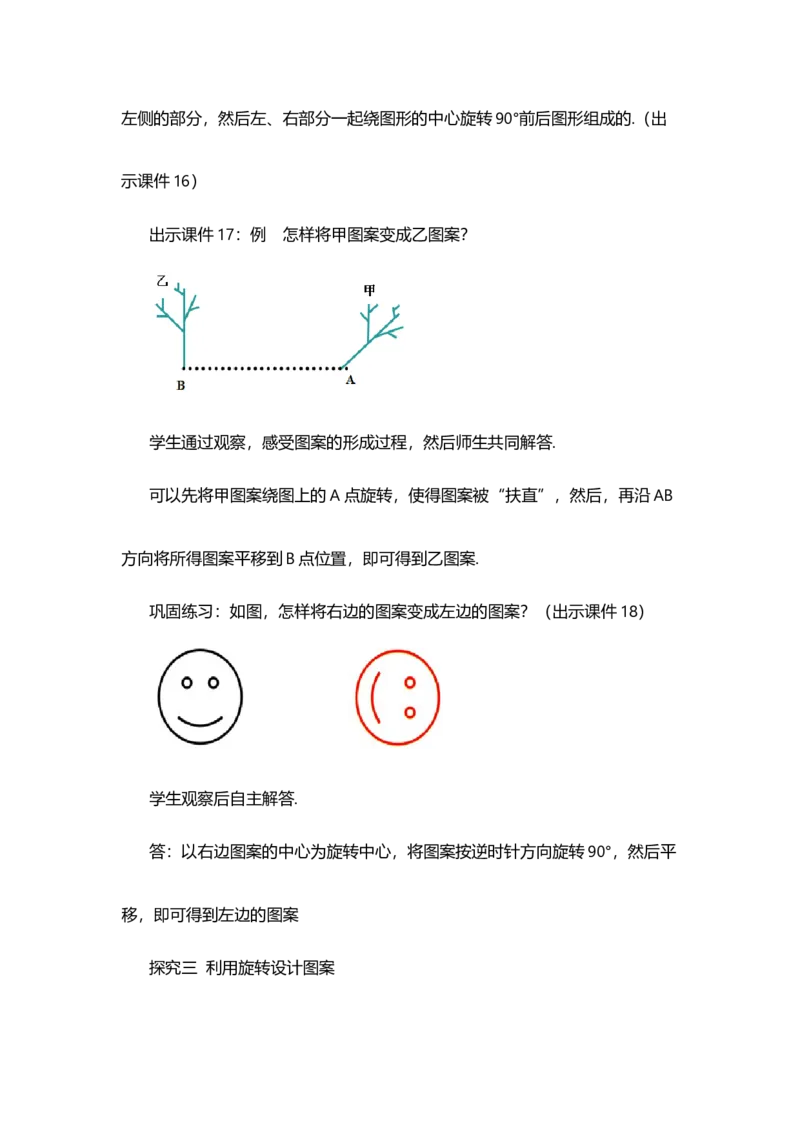

出示课件17：例 怎样将甲图案变成乙图案？
学生通过观察，感受图案的形成过程，然后师生共同解答.
可以先将甲图案绕图上的A点旋转，使得图案被“扶直”，然后，再沿AB
方向将所得图案平移到B点位置，即可得到乙图案.
巩固练习：如图，怎样将右边的图案变成左边的图案？（出示课件18）
学生观察后自主解答.
答：以右边图案的中心为旋转中心，将图案按逆时针方向旋转90°，然后平
移，即可得到左边的图案

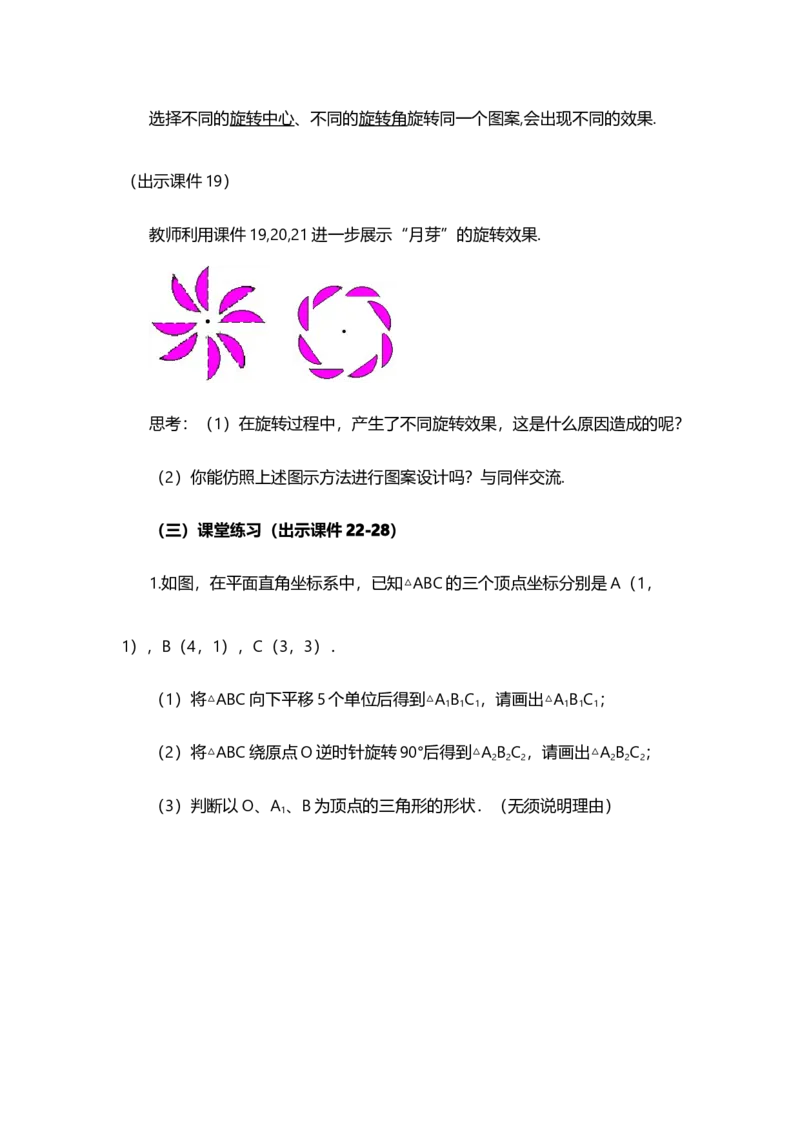

探究三 利用旋转设计图案选择不同的旋转中心、不同的旋转角旋转同一个图案,会出现不同的效果.
（出示课件19）
教师利用课件19,20,21进一步展示“月芽”的旋转效果.
思考：（1）在旋转过程中，产生了不同旋转效果，这是什么原因造成的呢？
（2）你能仿照上述图示方法进行图案设计吗？与同伴交流.
（三）课堂练习（出示课件22-28）

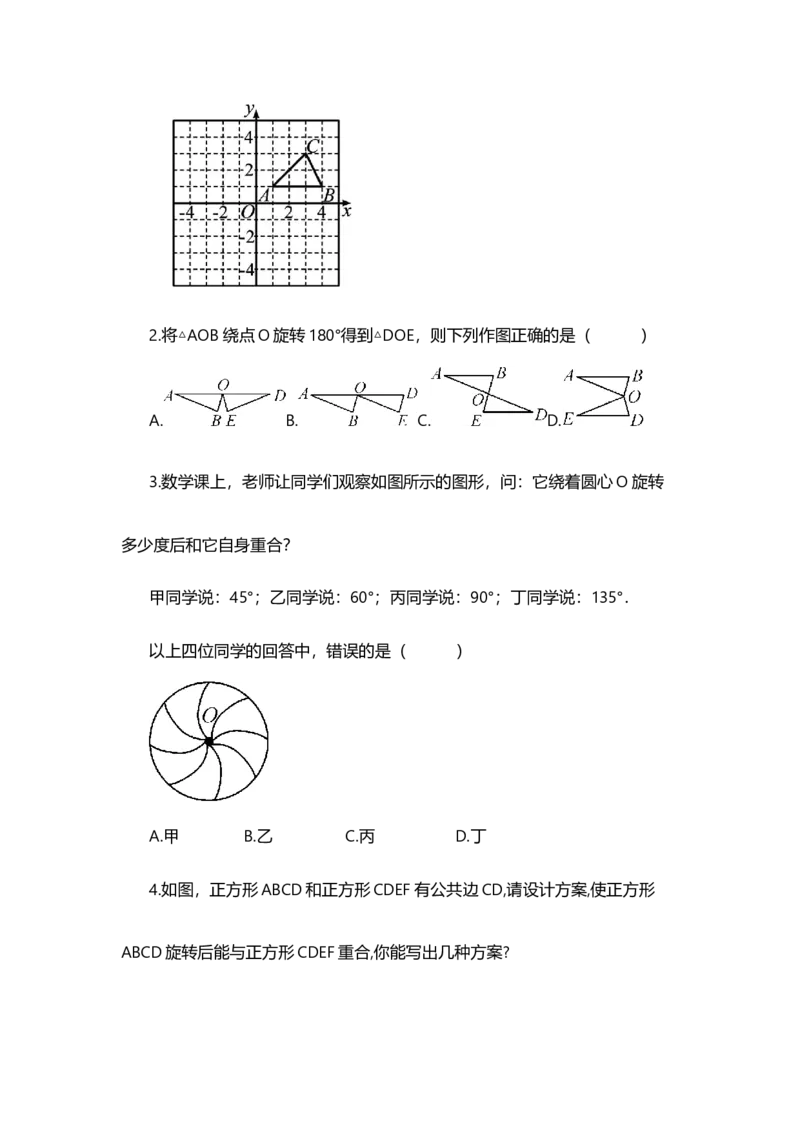

1.如图，在平面直角坐标系中，已知△ABC的三个顶点坐标分别是A（1，
1），B（4，1），C（3，3）．
（1）将△ABC向下平移5个单位后得到△A B C ，请画出△A B C ；
1 1 1 1 1 1
（2）将△ABC绕原点O逆时针旋转90°后得到△A B C ，请画出△A B C ；
2 2 2 2 2 2
（3）判断以O、A 、B为顶点的三角形的形状．（无须说明理由）
12.将△AOB绕点O旋转180°得到△DOE，则下列作图正确的是（ ）
A. B. C. D.
3.数学课上，老师让同学们观察如图所示的图形，问：它绕着圆心O旋转
多少度后和它自身重合？
甲同学说：45°；乙同学说：60°；丙同学说：90°；丁同学说：135°．
以上四位同学的回答中，错误的是（ ）
A.甲 B.乙 C.丙 D.丁

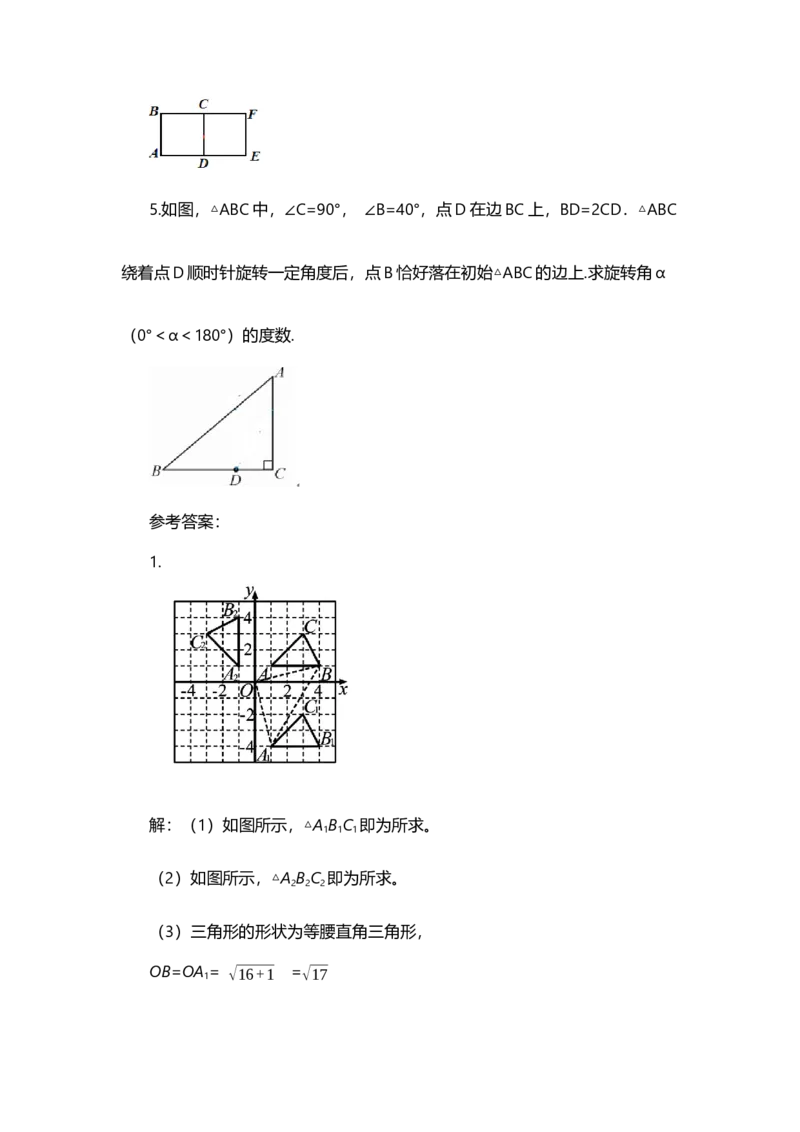

4.如图，正方形ABCD和正方形CDEF有公共边CD,请设计方案,使正方形
ABCD旋转后能与正方形CDEF重合,你能写出几种方案?5.如图，△ABC中，∠C=90°， ∠B=40°，点D在边BC上，BD=2CD．△ABC
绕着点D顺时针旋转一定角度后，点B恰好落在初始△ABC的边上.求旋转角α
（0°＜α＜180°）的度数.
参考答案：
1.
解：（1）如图所示，△A B C 即为所求。
1 1 1
（2）如图所示，△A B C 即为所求。
2 2 2
（3）三角形的形状为等腰直角三角形，
OB=OA = √16+1 =√17
1A B= = ，即OB2+OA 2 =A B2 ，
1 √25+9 √34 1 1
所以三角形的形状为等腰直角三角形．
2.C
3.B
4.解：方案一:把正方形ABCD绕点D顺时针旋转90°.
方案二：把正方形ABCD绕点C逆时针旋转90°.
方案三：把正方形ABCD绕CD的中点O旋转180°.
5.解：有两种情况：
①点B落在AB上，如B′，∵DB=DB′，
∴∠BDB′=180-∠B-∠BB′D =180°-40°-40°=100°，即α=100°.
②点B落在AC上，如B″，在Rt△DCB″中，
∵B″D=BD=2CD，∴∠DB″C=30°，
∴∠B″DC=60°，∴∠BDB″=120°，
即α=120°.
综上所述：α的度数为100°或120°.（四）课堂小结
通过这节课的学习你有哪些收获？你觉得利用旋转进行图案设计时应注意
哪些问题？请与同伴交流.
（五）课前预习
预习下节课（23.2.1）的相关内容.
七、课后作业
配套练习册内容
八、板书设计：
九、教学反思：
1.本课时在前一课时学习基本性质的基础上，进一步运用这些性质解决一些
问题，以及通过旋转设计美丽的图案，这种方法符合学生认识图形的过程，能
使学生将知识升华到理论层次，并对旋转的性质加以证明，并通过例题加以巩
固.
2.在现实世界当中，广泛存在着物体的旋转，数学上研究图形的旋转，就是从中抽象
而来的.当我们画一个经过旋转后的图形，在纸面上毕竟不可能再现其真实的移动过程，这个过程只能存在于想象中，所以我们注重的是旋转后的结果，即经过旋转后的图形.
