第1篇 机电工程技术 建造师小超人

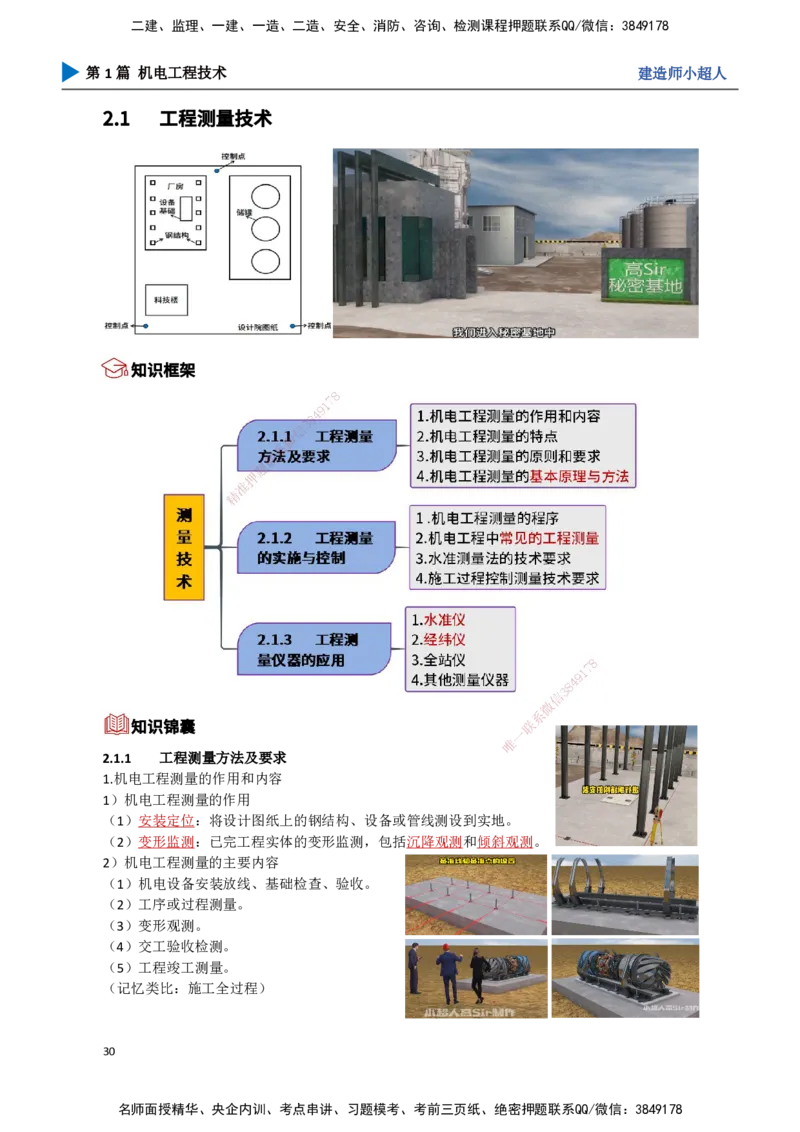

2.1 工程测量技术

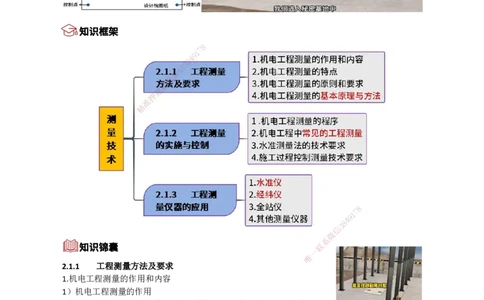

知识框架
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
知识锦囊 唯
2.1.1 工程测量方法及要求
1.机电工程测量的作用和内容
1）机电工程测量的作用
（1）安装定位：将设计图纸上的钢结构、设备或管线测设到实地。
（2）变形监测：已完工程实体的变形监测，包括沉降观测和倾斜观测。
2）机电工程测量的主要内容
（1）机电设备安装放线、基础检查、验收。
（2）工序或过程测量。
（3）变形观测。
（4）交工验收检测。
（5）工程竣工测量。
（记忆类比：施工全过程）
30
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人
2.机电工程测量的特点
（1）机电工程测量贯穿于整个施工过程中。
（2）精度要求高。
（3）工程测量与工程施工工序密切相关。
（4）机电工程测量受施工环境因素影响大，测量标志极易被损坏。
3.机电工程测量的原则和要求
1）机电工程测量的原则
工程测量应遵循“由整体到局部，先控制后细部”的原则，即先依据建设单位提供的永久基准点、
线为基准，然后测设出设备的准确位置
2）机电工程测量的要求
（1）保证测设精度，满足设计要求，减少误差累积。
（2）检核是测量工作的灵魂。
应对测量工作的全过程进行全面复核及确认，保证测量结果的准确性。
检核分为：仪器检核、资料检核、计算检核、放样检核和验收检核。
8

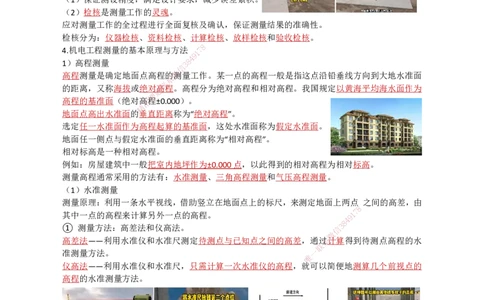

4.机电工程测量的基本原理与方法
1
7
9
4
1）高程测量 3 8
信
高程测量是确定地面点高程的微测量工作。某一点的高程一般是指这点沿铅垂线方向到大地水准面
系
联
的距离，又称海拔或绝对题高程。高程分为绝对高程和相对高程。我国规定以黄海平均海水面作为
押
高程的基准面（绝对高准程±0.000）。
精
地面点高出水准面的垂 直距离称为“绝对高程”。
选定任一水准面作为高程 起算的基准面，这处水准面称为假定水准面。
地面任一侧点与假定水准面 的垂直距离称为“相对高程”。
相对标高是一种相对高程。
例如：房屋建筑中一般把室内地坪 作为±0.000点，以此得到的相对高程为相对标高。
测量高程通常采用的方法有：水准测量、三角高程测量和气压高程测量。
（1）水准测量
测量原理：利用一条水平视线，借助竖立在地 面点上的标尺，来测定地面上两点 之间的高差，由
8
其中一点的高程来计算另外一点的高程。 9 1
7
8
4
① 测量方法：高差法和仪高法。 信 3
微
高差法——利用水准仪和水准尺测定待测点与已知点之 间的高差，通过系计算得到待测点高程的水
联
准测量方法。
唯
一
仪高法——利用水准仪和水准尺，只需计算一次水准仪的高程 ， 就可以简便地测算几个前视点的
高程的水准测量方法。
② 高差法和仪高法的测量原理相同，区别在于计算高程时次序上的不同。在安置 一次仪器，需
要同时测量多个前视点的高程时，仪高法比高差法方便。
③ 特点：最精密水准测量的方法，主要用于国家水准网的建立。
④ 测量仪器：水准仪和标尺。
（2）三角高程测量
① 测量原理：三角高程测量是指通过观测两个控制点的水平距离和天顶距（或高度角）来求两
31
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人
点间高差的方法。
② 特点：观测方法简单，受地形条件限制小，
是测定大地控制点高程的基本方法。
例如：在山区或地形起伏较大的地区测定地面点高程时，
采用水准测量一般难以进行，
实际工作中常采用三角高程测量的方法施测。
测量精度影响因素：距离误差、垂直角误差、大气垂直折光误差、仪器高和视标高的误差。
③ 测量仪器：经纬仪、全站仪和（激光）测距仪。

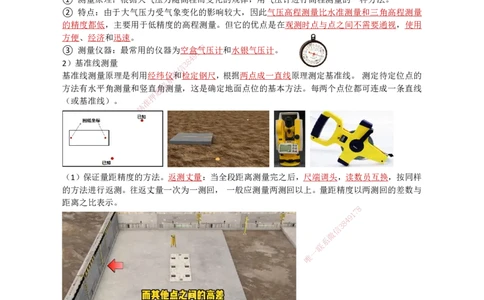

（3）气压高程测量
① 测量原理：根据大气压力随高程而变化的规律，用气压计进行高程测量的一种方法。
② 特点：由于大气压力受气象变化的影响较大，因此气压高程测量比水准测量和三角高程测量
的精度都低，主要用于低精度的高程测量。但它的优点是在观测时点与点之间不需要通视，使用
方便、经济和迅速。
8
③ 测量仪器：最常用的仪器为空盒 1 7气压计和水银气压计。
9
4
2）基准线测量 3 8
信
基准线测量原理是利用经纬仪微和检定钢尺，根据两点成一直线原理测定基准线。 测定待定位点的
系
联
方法有水平角测量和竖直题角测量，这是确定地面点位的基本方法。每两个点位都可连成一条直线
押
（或基准线）。 准
精
（1）保证量距精度的方法。返测丈量： 当全段距离测量完之后，尺端调头，读数员互换，按同样
的方法进行返测。往返丈量一次为一测回， 一般应测量两测回以上。量距精度以两测回的差数与
距离之比表示。
8
1
7
9
8
4
信
3
微
系
联
一
唯
（2）安装基准线的设置：安装基准线一般都是直线，只要定出两个基准中心点，就 构成一条基
准线。平面安装基准线不少于纵横两条。
（3）安装标高基准点的设置：根据设备基础附近水准点，用水准仪测出标志的具体数值。相邻安
装基准点高差应在0.5mm以内。
32
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人
（4）沉降观测点的设置：
沉降观测采用二等水准测量方法。
每隔适当距离选定一 个基准点与起算基准点组成水准环线。
例如：对于埋设在基础上的基准点，
在埋设后就开始第一次观测，随后的观测在设备安装期间连续进行。

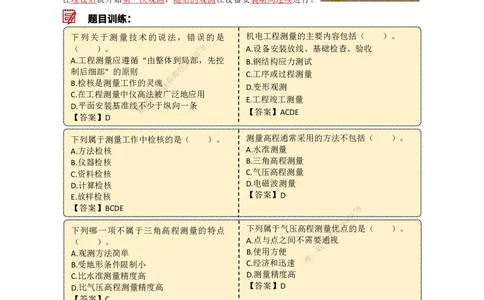

题目训练：
下列关于测量技术的说法，错误的是 机电工程测量的主要内容包括（ ）。
（ ）。 7 8 A.设备安装放线、基础检查、验收
1
9
A.工程测量应遵循 “由整体到
3
局8 4部，先控 B.钢结构应力测试
信
制后细部” 的原则 微 C.工序或过程测量
系
B.检核是测量工作的灵
题
魂联
D.变形观测
C.在工程测量中仪高法押被广泛地应用
准 E.工程竣工测量
D.平面安装基准线精不少于纵向一条
【答案】ACDE
【答案】D
下列属于测量工作中检核 的是（ ）。 测量高程通常采用的方法不包括（ ）。
A.方法检核 A.水准测量
B.仪器检核 B.三角高程测量
C.资料检核 C.气压高程测量
D.计算检核 D.电磁波测量
E.放样检核 【答案】D
【答案】BCDE
1
7
8
9
8
4
下列哪一项不属于三角高程测量的特点 下 列属于气压高程测量信优
3
点的是（ ）。
微
（ ）。 A.点与 点之间不需要系通视
联
A.观测方法简单 B.使用方便
唯
一
B.受地形条件限制小 C.经济和迅 速
C.比水准测量精度高 D.测量精度高
D.比气压高程测量精度高 【答案】D
【答案】C
2.1.2 工程测量的实施与控制
1.机电工程测量的程序
无论是建筑安装工程还是工业安装工程的测量，其测量的基本程序都是：确认永久基准点、线→
设置基础纵、横向中心线→设置基础标高基准点→设置沉降观测点→安装过程测量控制→实测记
录等。
（口诀：用心表奖）
2.机电工程中常见的工程测量
1）设备基础的测量
设备基础的测量工作包括：设备基础位置的确认，设备基础放线，标高基准点的确立，设备基础
33
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人
标高测量。
2）生产设备安装的测量
（1）安装基准线的测设。中心标板应在浇灌基础时，配合土建埋设，也可待基础养护期满后再埋
设。放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、 横中心线并标注在中心标
板上，作为设备安装的基准线。设备安装基准线不少于纵、横两条。
（2）安装标高基准点的测设。安装标高基准点一般埋设在基础边缘且便于观测的位置。
安装标高基准点一般有两种： 一种是简单的标高基准点；另一种是预埋标高基准点。采用钢制标
高基准点时，应设置在靠近设备基础边缘便于测量处，不允许埋设在设备底板下面的基础表面。
例如：简单的标高基准点一般作为独立设备安装的基准点；预埋标高基准点主要用于连续生产线
上设备安装的标高基准点。
（3）连续生产设备只能有一条纵向基准线和一个预埋标高基准点。
8
7
1
9
4
8
3
信
3）管线工程的测量
系
微
联
（1）测量内容：给水排水题管道、燃气管道、热力管道、油气输送管道等的测量。
押
（2）测量步骤： 准
精
① 熟悉施工图纸，了 解管线布置及工艺要求，按实际地形做好实测数据，绘制施 工平面草图和
断面草图。
②按草图对管线进行测量、 放线并对管线施工过程进行控制测量。
③ 在管线施工完毕后，以最终 测量结果绘制平、断面竣工图。
（3）测量方法：
① 管线中心定位的测量方法
定位的依据：依据地面上已有建筑物进行管线定位，
也可根据控制点进行管线定位。
8
例如：管线的主点位置已在设计时确定， 9 1
7
8
4
管线中心定位就是将主点位置测设到地面上去， 信 3
微
并用木桩或混凝土桩标定。管线的起点、终点及转折点 称为管道的主点系。
联
② 管线高程控制的测量方法
唯
一
为了便于管线施工时引测高程及管线纵、横断面测量，应沿管 线 设置临时水准点，其定位偏差应
符合规定。
例如：水准点一般都选在已有建筑物的墙角、台阶和基岩等处。
如无适当的地物，应提前埋设临时标桩作为水准点。
③ 地下管线工程测量
地下管线工程测量必须在回填前进行，
要测量出管线的起止点、窨井的坐标和管顶标高，
再根据测量资料绘制竣工平面图和纵断面图。
4）长距离输电线路钢塔架（铁塔）基础施工的测量
（1）长距离输电线路定位并经检查后，可根据起止点和转折点及沿途障碍物的实际情况，测设钢
塔架基础中心桩，其直线投点允许偏差和基础之间的距离丈量允许偏差应符合规定。中心桩测定
后， 一般采用十字线法或平行基线法进行控制，控制桩应根据中心桩测定，其允许偏差应符合规
定。
34
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人
（2）当采用钢尺量距时，其丈量长度不宜大于80m, 同时，不宜小于20m。
（3）考虑架空送电线路钢塔之间的弧垂，综合误差不应超过确定的裕度值，一段架空送电线路，
其测量视距长度，不宜超过400m。
（4）大跨越档距测量。在大跨越档距之间，通常采用电磁波测距法或解析法测量。
8
7
1
9
4
8
3
信
微
系
联
题
押
3.水准测量法的技术要准求
精
（1）各等级的水准点 ，应埋设水准标石。水准点应选在土质坚硬、便于长期保存和使用方便的地
点。墙面水准点应设于稳 定的建筑物上，点位应便于寻找、保存和引测。 一个测区及其周围至少
应有3个水准点。水准点之 间的距离，一般地区应为1～3km，工厂区宜小于1km。
（2）水准观测应在标石埋设稳定 后进行。两次观测高差较差超限时应重测。二等水准应选取两次
异向合格的结果。当重测结果与原测 结果分别比较，其较差均不超过限 值时，应取三次结果的平
均数。
（3）设备安装过程中测量时：最好使用一 个水准点作为高程起算点。当厂房较大时，可以增设水
准点，但其观测精度应提高。
8
1
7
9
8
4
信
3
微
系
联
一
唯
4.施工过程控制测量技术要求
（1）建筑物及设备安装的控制测量，测点应按设计要求布设，点位应选择在通视良好、利于长期
保存的地方。主要设备中心线端点，应埋设混凝土固定标桩。
（2）设备安装时高程控制的水准点，可由厂区给定的标高基准点，引测至稳固的建筑物或主要设
35
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人
备的基础上。引测的精度，不应低于原水准的等级要求。
2.1.3 工程测量仪器的应用
1.水准仪
1）水准仪的构造
水准仪由望远镜、水准器（或补偿器）和基座等部件组成。
（1）按构造分为微倾水准仪、自动安平水准仪、激光水准仪和电子水准仪。
（2）按精度分为普通水准仪和精密水准仪。
2）水准仪的应用
（1）水准仪的用途：水准仪的主要功能是用来测量标高和高程。水准仪是测量两点间高差的仪器，
广泛用于控制、地形和施工放样等测量工作。
（2）用于建筑工程测量控制网标高基准点的测设及厂房、
大型设备基础沉降观察的测量。
（补充：可测钢结构大梁水平度，挠度）
8
2.经纬仪
1
7
9
4
1）经纬仪的构造 3 8
信
经纬仪由基座、度盘（水平度微盘和竖直度盘）和照准部三个部分组成。
系
联
照准部上设有望远镜、水题准管及读数装置等部件。
押
按读数设备分为游标经准纬仪、光学经纬仪和激光经纬仪。
精
2）经纬仪的应用
经纬仪的主要功能是测量 水平角和竖直角。
主要应用于机电工程建（构 ）筑物建立平面控制网的测量以及厂房（车间） 立柱安装垂直度的控
制测量。
在机电安装工程中，用于测量纵、横 中心线，建立安装测量控制网并在安装全过程进行测量控制。
8
1
7
9
8
4
信
3
微
系
联
3.全站仪
唯
一
2）全站仪的应用
全站仪具有角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量、
三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。
全站仪的测距模式有精测模式、跟踪模式、三种。
3）全自动全站仪（测量机器人）的应用
（1）海底管道水下检测机器人
海底管道是海上油气田开发生产系统的主要组成部分，水下检测至关重要。
水下检测机器人具有作业深度深、范围大、作业时间长等优点。
（2）管道检测机器人
工业管道检测机器人广泛应用于供水管道、排水管道、工业管道、
燃气管道和石 油管道的施工监测、管网检查、新管验收、
管道检修、养护检测、修复验收等。
36
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人

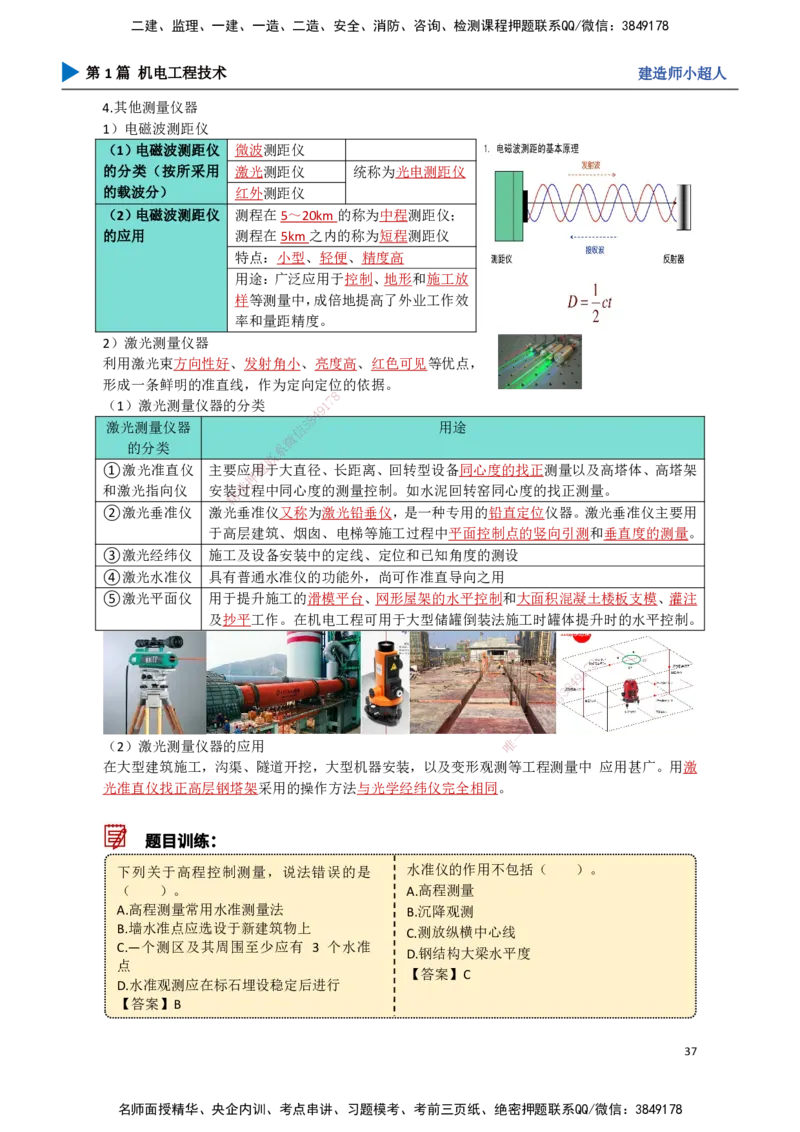

4.其他测量仪器
1）电磁波测距仪
（1）电磁波测距仪 微波测距仪
的分类（按所采用 激光测距仪 统称为光电测距仪
的载波分） 红外测距仪
（2）电磁波测距仪 测程在5～20km的称为中程测距仪；
的应用 测程在5km之内的称为短程测距仪
特点：小型、轻便、精度高
用途：广泛应用于控制、地形和施工放
样等测量中，成倍地提高了外业工作效
率和量距精度。
2）激光测量仪器
利用激光束方向性好、发射角小、亮度高、红色可见等优点，
形成一条鲜明的准直线，作为定向定位的依据。
8
7
（1）激光测量仪器的分类
9
1
4
8
激光测量仪器 信 3 用途
微
的分类 系
联
①激光准直仪 主要应用题于大直径、长距离、回转型设备同心度的找正测量以及高塔体、高塔架
押
准
和激光指向仪 安装过程中同心度的测量控制。如水泥回转窑同心度的找正测量。
精
②激光垂准仪 激光 垂准仪又称为激光铅垂仪，是一种专用的铅直定位仪器。激光垂准仪主要用
于高层建 筑、烟囱、电梯等施工过程中平面控制点的竖向引测和垂直度的测量。
③激光经纬仪 施工及设备安 装中的定线、定位和已知角度的测设
④激光水准仪 具有普通水准仪 的功能外，尚可作准直导向之用
⑤激光平面仪 用于提升施工的滑模 平台、网形屋架的水平控制和大面积混凝土楼板支模、灌注
及抄平工作。在机电工程可用于大型储罐倒装法施工时罐体提升时的水平控制。
8
1
7
9
8
4
信
3
微
系
联
一
（2）激光测量仪器的应用 唯
在大型建筑施工，沟渠、隧道开挖，大型机器安装，以及变形观 测等工程测量中 应用甚广。用激
光准直仪找正高层钢塔架采用的操作方法与光学经纬仪完全相同。
题目训练：
下列关于高程控制测量，说法错误的是 水准仪的作用不包括（ ）。
（ ）。 A.高程测量
A.高程测量常用水准测量法 B.沉降观测
B.墙水准点应选设于新建筑物上
C.测放纵横中心线
C.—个测区及其周围至少应有 3 个水准 D.钢结构大梁水平度
点
【答案】C
D.水准观测应在标石埋设稳定后进行
【答案】B
37
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人
下列关于工程测量的说法，错误的是 管道的主点包括（ ）。
（ ）。 A.起点
A.大跨越档距之间，通常采用电磁波测距 B.终点
法或解析法测量 C.中点
B.一段架空送电线路，其测量视距长度， D.转折点
不宜超过400m E.加桩
C.采用钢尺量距时，其丈量长度不宜大于 【答案】ABD
100m，同时，不宜小于10m
D.长距离输电线路定位并经检查后，可根
据起、止点和转折点及沿途障碍物的实际
情况，测设钢塔架基础中心桩
【答案】C
水准仪的组成不包括（ ）。 用于建筑物变形观测，应使用（ ）仪器。
A.望远镜 A.激光指向仪
8
B.水准器 9 1 7 B.激光水准仪
4
C.基座
信
3 8 C.激光平面仪
D.水平度盘
系
微 D.全站仪
【答案】D
题
联 【答案】A
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
