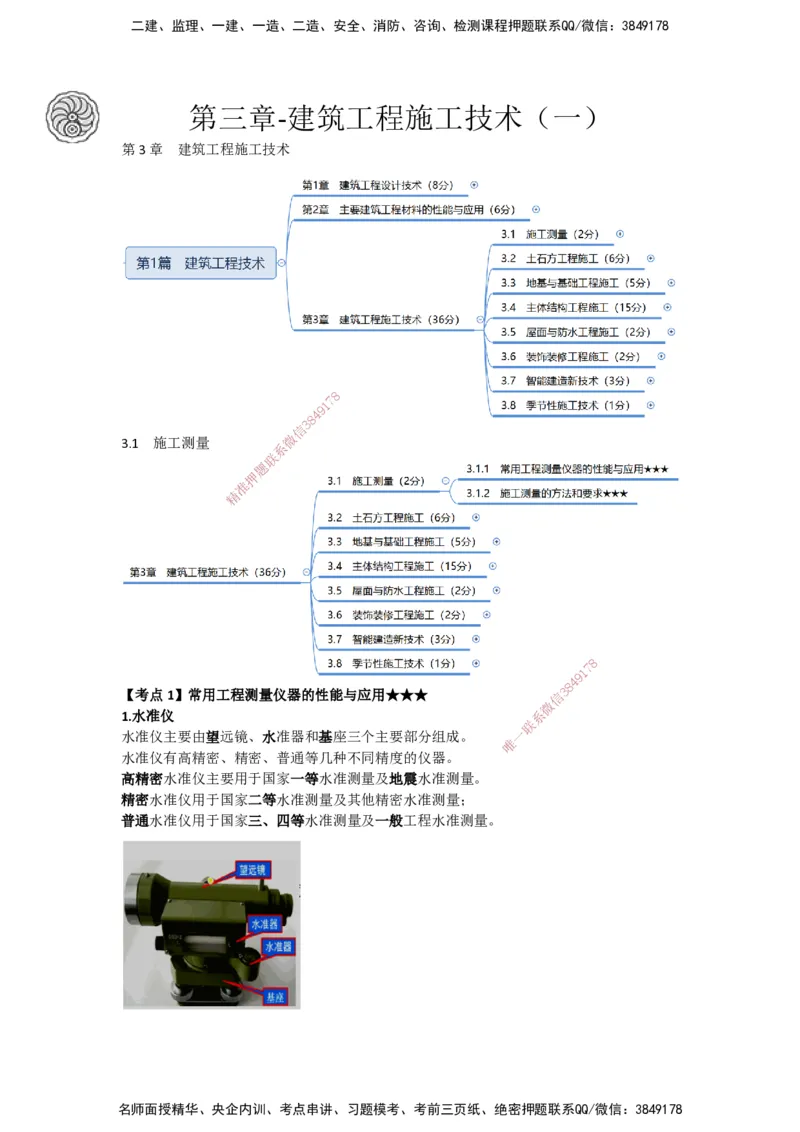

第三章-建筑工程施工技术（一）
第3章 建筑工程施工技术
88
77
11
99
44
88
33
信信
微微

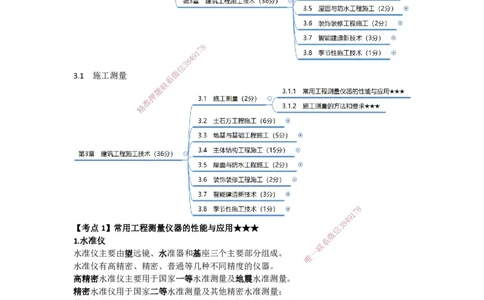

3.1 施工测量 系系
联联
题题
押押
准准
精精
88
11
77
99
88
44
【考点1】常用工程测量仪器的性能与应用★★★ 信信 33
微微
1.水准仪 系系
联联
水准仪主要由望远镜、水准器和基座三个主要部分组成。
唯唯
一一
水准仪有高精密、精密、普通等几种不同精度的仪器。
高精密水准仪主要用于国家一等水准测量及地震水准测量。
精密水准仪用于国家二等水准测量及其他精密水准测量；
普通水准仪用于国家三、四等水准测量及一般工程水准测量。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
水准仪的主要功能是测量两点间的高差h，它不能直接测量待定点的高程H，但可由控制
点的已知高程来推算测点的高程；
另外，利用视距测量原理，它还可以测量两点间的水平距离D，但精度不高。
2.经纬仪
经纬仪由照准部、水平度盘和基座三部分组成。
经纬仪的主要功能是测量两个方向之间的水平夹角；其次，它还可以测量竖直角；借助水
准尺，利用视距测量原理，它还可以测量两点间的水平距离D和高差h。
88
77
11
99
44
88
33
信信
微微
系系
联联
题题
押押
准准
精精

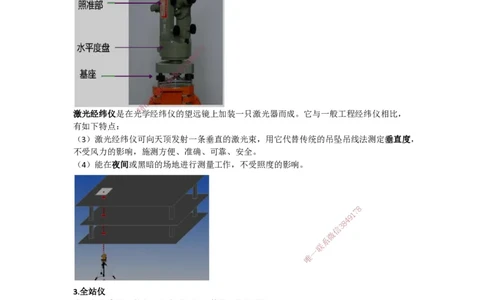

激光经纬仪是在光学经纬仪的望远镜上加装一只激光器而成。它与一般工程经纬仪相比，
有如下特点：
（3）激光经纬仪可向天 顶发射一条垂直的激光束，用它代替传统的吊坠吊线法测定垂直度，
不受风力的影响，施测方便、 准确、可靠、安全。
（4）能在夜间或黑暗的场地进行 测量工作，不受照度的影响。
88
11
77
99
88
44
信信
33
微微
系系
联联
一一
唯唯
3.全站仪
全站仪由电子经纬仪、光电测距仪和数据记录装置组成。
全站仪在测站上一经观测，必要的观测数据如斜距、天顶距（竖直角）、水平角等均能自动
显示，而且几乎是在同一瞬间内得到平距、高差、点的坐标和高程。
全站仪一般用于大型工程的场地坐标测设及复杂工程的定位和细部测设。
【考点2】施工测量的方法和要求★★★
3.施工测量的方法
3）建筑物细部点平面位置的测设
（1）直角坐标法
当建筑场地的施工控制网为方格网或轴线形式时，采用直角坐标法放线最为方便。并便于
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

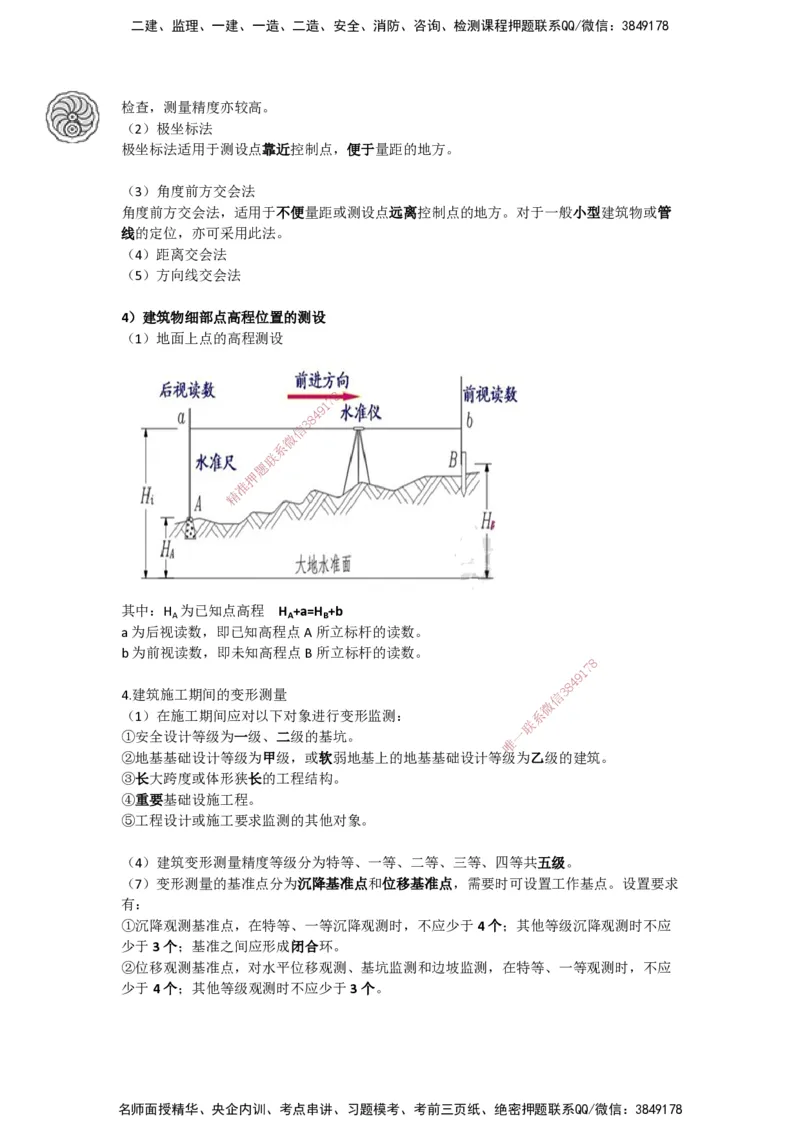

检查，测量精度亦较高。
（2）极坐标法
极坐标法适用于测设点靠近控制点，便于量距的地方。
（3）角度前方交会法
角度前方交会法，适用于不便量距或测设点远离控制点的地方。对于一般小型建筑物或管
线的定位，亦可采用此法。
（4）距离交会法
（5）方向线交会法
4）建筑物细部点高程位置的测设

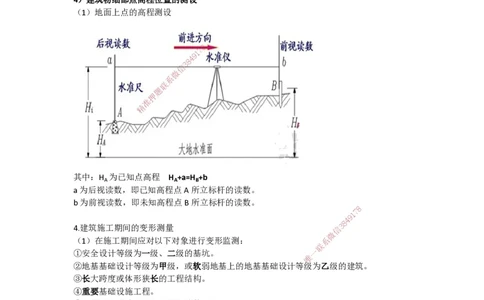

（1）地面上点的高程测设
88
77
11
99
44
88
33
信信
微微
系系
联联
题题
押押
准准
精精
其中：H
A
为已知点高程 H
A
+a=H
B
+b
a为后视读数，即已知高程点A所立标杆的读数。
b为前视读数，即未知高程点B所立标杆 的读数。
88
11
77
99
88
44
4.建筑施工期间的变形测量 信信 33
微微
（1）在施工期间应对以下对象进行变形监测： 系系
联联
①安全设计等级为一级、二级的基坑。
唯唯
一一
②地基基础设计等级为甲级，或软弱地基上的地基基础设计 等 级为乙级的建筑。
③长大跨度或体形狭长的工程结构。
④重要基础设施工程。
⑤工程设计或施工要求监测的其他对象。
（4）建筑变形测量精度等级分为特等、一等、二等、三等、四等共五级。
（7）变形测量的基准点分为沉降基准点和位移基准点，需要时可设置工作基点。设置要求
有：
①沉降观测基准点，在特等、一等沉降观测时，不应少于4个；其他等级沉降观测时不应
少于3个；基准之间应形成闭合环。
②位移观测基准点，对水平位移观测、基坑监测和边坡监测，在特等、一等观测时，不应
少于4个；其他等级观测时不应少于3个。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

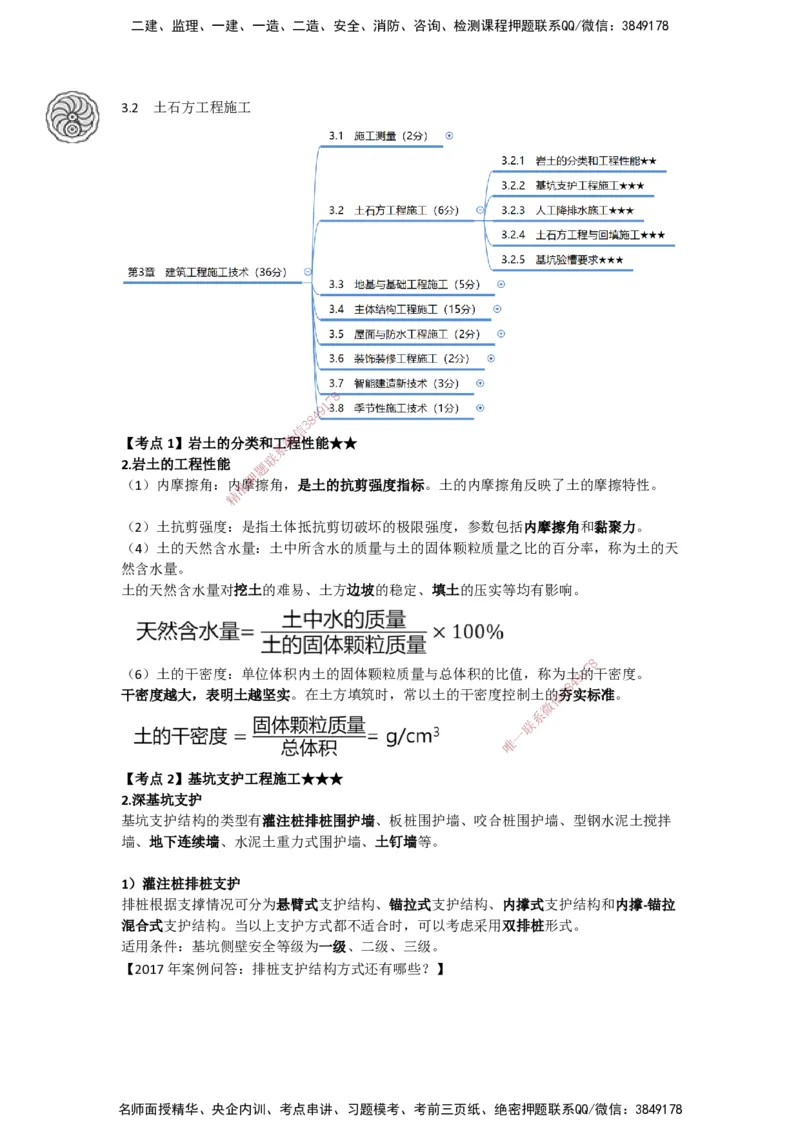

3.2 土石方工程施工
88
77
11
99
44
88
33
信信
微微

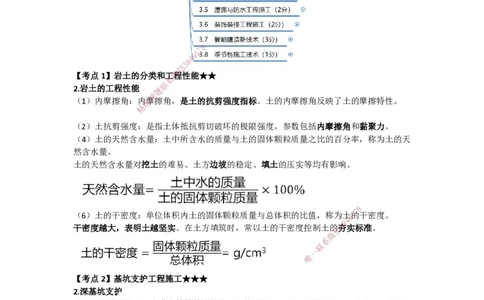

【考点1】岩土的分类和
系系
工程性能★★
联联
2.岩土的工程性能 题题
押押
（1）内摩擦角：内准准摩擦角，是土的抗剪强度指标。土的内摩擦角反映了土的摩擦特性。
精精
（2）土抗剪强度：是 指土体抵抗剪切破坏的极限强度，参数包括内摩擦角和黏聚力。
（4）土的天然含水量： 土中所含水的质量与土的固体颗粒质量之比的百分率，称为土的天
然含水量。
土的天然含水量对挖土的难易、 土方边坡的稳定、填土的压实等均有影响。
88
（6）土的干密度：单位体积内土的固体颗粒 质量与总体积的比值，称为土99 11的
77
干密度。
88
44
干密度越大，表明土越坚实。在土方填筑时，常 以土的干密度控制土的信信 33夯实标准。
微微
系系
联联
一一
唯唯
【考点2】基坑支护工程施工★★★
2.深基坑支护
基坑支护结构的类型有灌注桩排桩围护墙、板桩围护墙、咬合桩围护墙、型钢水泥土搅拌
墙、地下连续墙、水泥土重力式围护墙、土钉墙等。
1）灌注桩排桩支护
排桩根据支撑情况可分为悬臂式支护结构、锚拉式支护结构、内撑式支护结构和内撑-锚拉
混合式支护结构。当以上支护方式都不适合时，可以考虑采用双排桩形式。
适用条件：基坑侧壁安全等级为一级、二级、三级。
【2017年案例问答：排桩支护结构方式还有哪些？】
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

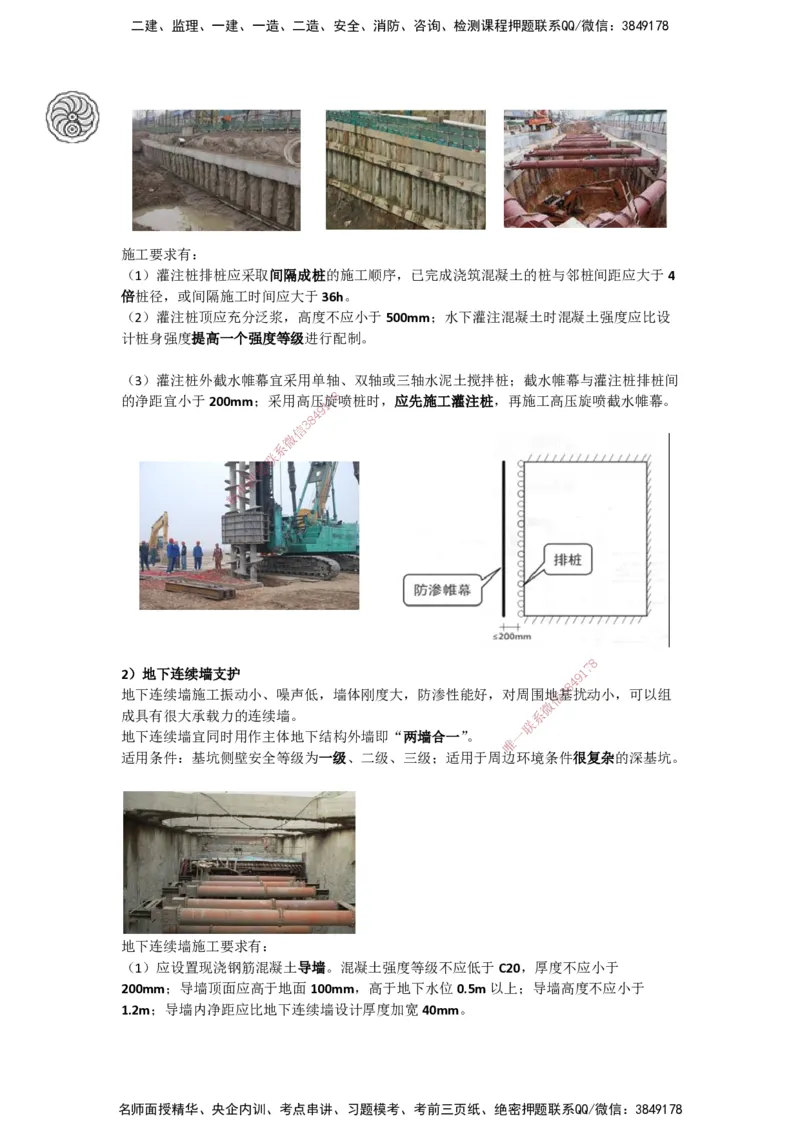

施工要求有：
（1）灌注桩排桩应采取间隔成桩的施工顺序，已完成浇筑混凝土的桩与邻桩间距应大于4
倍桩径，或间隔施工时间应大于36h。
（2）灌注桩顶应充分泛浆，高度不应小于500mm；水下灌注混凝土时混凝土强度应比设
计桩身强度提高一个强度等级进行配制。
（3）灌注桩外截水帷幕宜采用单轴、双轴或三轴水泥土搅拌桩；截水帷幕与灌注桩排桩间
88
的净距宜小于200mm；采用高压
11
77旋喷桩时，应先施工灌注桩，再施工高压旋喷截水帷幕。
99
44
88
33
信信
微微
系系
联联
题题
押押
准准
精精
88
2）地下连续墙支护 99 11
77
88
44
地下连续墙施工振动小、噪声低，墙体刚度大， 防渗性能好，对周围地信信 33基扰动小，可以组
微微
成具有很大承载力的连续墙。 系系
联联
地下连续墙宜同时用作主体地下结构外墙即“两墙合一” 。
唯唯
一一
适用条件：基坑侧壁安全等级为一级、二级、三级；适用于 周 边环境条件很复杂的深基坑。
地下连续墙施工要求有：
（1）应设置现浇钢筋混凝土导墙。混凝土强度等级不应低于C20，厚度不应小于
200mm；导墙顶面应高于地面100mm，高于地下水位0.5m以上；导墙高度不应小于
1.2m；导墙内净距应比地下连续墙设计厚度加宽40mm。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

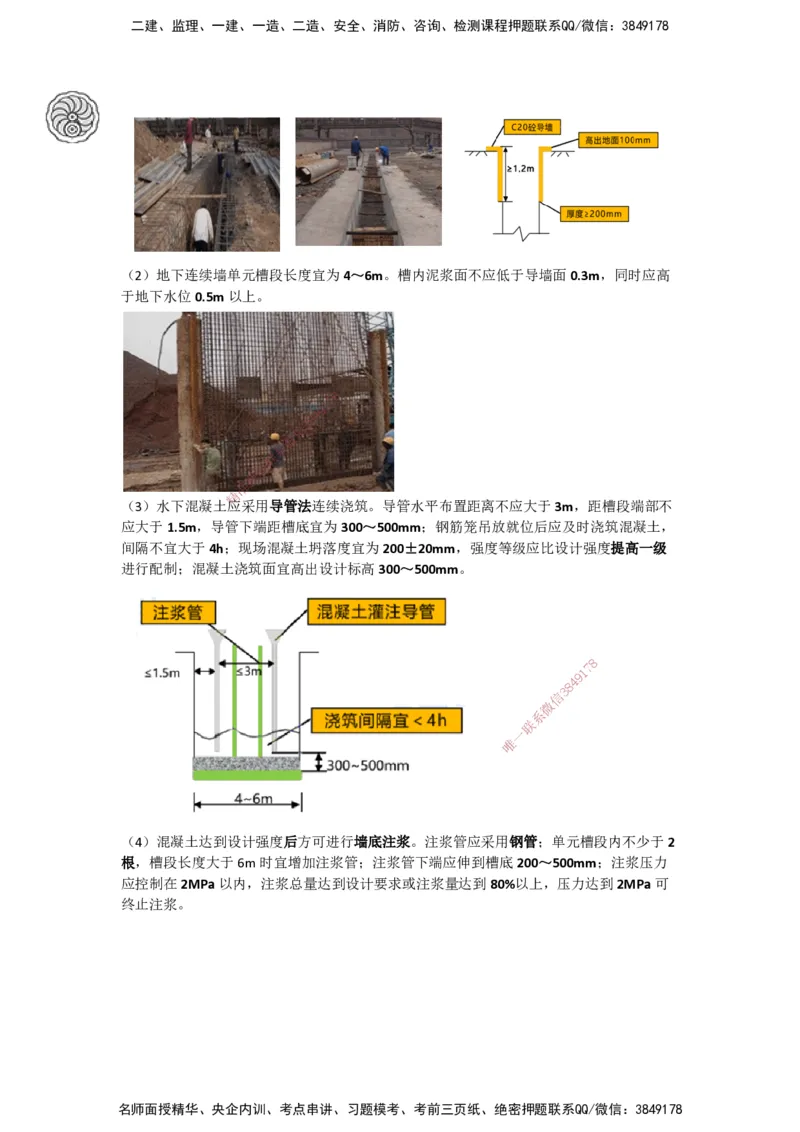

（2）地下连续墙单元槽段长度宜为4～6m。槽内泥浆面不应低于导墙面0.3m，同时应高
于地下水位0.5m以上。
88
77
11
99
44
88
33
信信
微微
系系
联联
题题
押押
准准
精精
（3）水下混凝土应采用导管法连续浇筑。导管水平布置距离不应大于3m，距槽段端部不
应大于1.5m，导管下 端距槽底宜为300～500mm；钢筋笼吊放就位后应及时浇筑混凝土，
间隔不宜大于4h；现场混 凝土坍落度宜为200±20mm，强度等级应比设计强度提高一级
进行配制；混凝土浇筑面宜高 出设计标高300～500mm。
88
11
77
99
88
44
信信
33
微微
系系
联联
一一
唯唯
（4）混凝土达到设计强度后方可进行墙底注浆。注浆管应采用钢管；单元槽段内不少于2
根，槽段长度大于6m时宜增加注浆管；注浆管下端应伸到槽底200～500mm；注浆压力
应控制在2MPa以内，注浆总量达到设计要求或注浆量达到80%以上，压力达到2MPa可
终止注浆。
