2025环球网校一级建造师《机电工程管理与实务》直播密训（二）
3.3 通风与空调工程施工技术

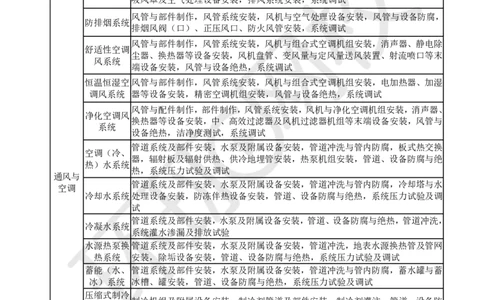

【考点】通风与空调的分部分项工程（★）
分部工
子分部工程 分项工程
程
风管与部件制作，风管系统安装，风机与空气处理设备安装，风管与设备防腐，
送风系统
送风口、织物（布）风管安装，系统调试
风管与部件制作，风管系统安装，风机与空气处理设备安装，风管与设备防腐，
排风系统
吸风罩及空气处理设备安装，排风系统安装，系统调试
风管与部件制作，风管系统安装，风机与空气处理设备安装，风管与设备防腐，
防排烟系统
排烟风阀（口）、正压风口、防火风管安装，系统调试
风管与部件制作，风管系统安装，风机与组合式空调机组安装，消声器、静电除
舒适性空调
尘器、换热器等设备安装，风机盘管、变风量与定风量送风装置、射流喷口等末
风系统
端设备安装，风管与设备绝热，系统调试
恒温恒湿空风管与部件制作，风管系统安装，风机与组合式空调机组安装，电加热器、加湿
调风系统 器等设备安装，精密空调机组安装，风管与设备绝热，系统调试
风管与配件制作，部件制作，风管系统安装，风机与净化空调机组安装，消声器、
净化空调风
换热器等设备安装，中、高效过滤器及风机过滤器机组等末端设备安装，风管与
系统
设备绝热，洁净度测试，系统调试
管道系统及部件安装，水泵及附属设备安装，管道冲洗与管内防腐，板式热交换
空调（冷、
器，辐射板及辐射供热、供冷地埋管安装，热泵机组安装，管道、设备防腐与绝
热）水系统
热，系统压力试验及调试
通风与
管道系统及部件安装，水泵及附属设备安装，管道冲洗与管内防腐，冷却塔与水
空调
冷却水系统 处理设备安装，防冻伴热设备安装，管道、设备防腐与绝热，系统压力试验及调
试
管道系统及部件安装，水泵及附属设备安装，管道、设备防腐与绝热，管道冲洗，
冷凝水系统
系统灌水渗漏及排放试验
水源热泵换管道系统及部件安装，水泵及附属设备安装，管道冲洗，地表水源换热管及管网
热系统 安装，除垢设备安装，管道、设备防腐与绝热，系统压力试验及调试
蓄能（水、管道系统及部件安装，水泵及附属设备安装，管道冲洗与管内防腐，蓄水罐与蓄
冰）系统 冰槽、罐安装，管道、设备防腐与绝热，系统压力试验及调试
压缩式制冷
制冷机组及附属设备安装，制冷剂管道及部件安装，制冷剂灌注，管道、设备防
（热）设备
腐与绝热，系统压力试验及调试
系统
多联机（热
室外机组安装，室内机组安装，制冷剂管路连接及控制开关安装，风管安装，冷
泵）空调系
凝水管道安装，制冷剂灌注，系统压力试验及调试
统
太阳能供暖 太阳能集热器安装，其他辅助能源、换热设备安装，蓄能水箱、管道及配件安装，
空调系统 低温热水地板辐射供暖系统安装，管道及设备防腐、绝热，系统压力试验及调试
设备自控系温度、压力与流量传感器安装，执行机构安装调试，防排烟系统功能测试，自动
统 控制及系统智能控制软件调试
扫码关注更多内容
第 1 页 共 16 页学员专用 请勿外泄
【考点】通风与空调风系统施工技术（★★★）
【真题分布数据统计】（2015案/2016案/2017案/2021案/2022单）

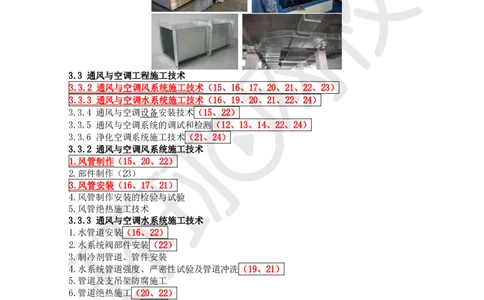

3.3 通风与空调工程施工技术
3.3.2 通风与空调风系统施工技术（15、16、17、20、21、22、23）
3.3.3 通风与空调水系统施工技术（16、19、20、21、22、24）
3.3.4 通风与空调设备安装技术（15、22）
3.3.5 通风与空调系统的调试和检测（12、13、14、22、24）
3.3.6 净化空调系统施工技术（21、24）
3.3.2 通风与空调风系统施工技术
1.风管制作（15、20、22）
2.部件制作（23）
3.风管安装（16、17、21）
4.风管制作安装的检验与试验
5.风管绝热施工技术
3.3.3 通风与空调水系统施工技术
1.水管道安装（16、22）
2.水系统阀部件安装（22）
3.制冷剂管道、管件安装
4.水系统管道强度、严密性试验及管道冲洗（19、21）
5.管道及支吊架防腐施工
6.管道绝热施工（20、22）
7.金属保护壳施工（24）
1.风管制作
1）一般制作要求（20案）
2）镀锌钢板风管制作（15案、22单）
3）普通钢板风管制作
4）不锈钢板风管制作
5）复合材料风管制作
6）非金属风管制作
1.风管制作
1）一般制作要求
（1）金属风管规格以外径或外边长为准，非金属风管和风道规格以内径或内边长为准。
扫码关注更多内容
第 2 页 共 16 页学员专用 请勿外泄
（2）风管系统按其工作压力应划分为微压、低压、中压与高压四个类别，见表3.3-2。
表3.3-2风管系统压力等级的划分及施工密封要求
风管系统工作压力P（Pa）
类别 施工密封要求
管道内正压 管道内负压
微压 P≤125 P≥-125 接缝及接管连接处应严密
接缝及接管连接处应严密，
低压 125＜P≤500 -500≤P＜-125
密封面宜设在风管的正压侧
中压 500＜P≤1500 -1000≤P＜-500 接缝及接管连接处应采取密封措施
所有拼接缝及接管连接处
高压 1500＜P≤2500 -2000≤P＜-1000
均应采取密封措施

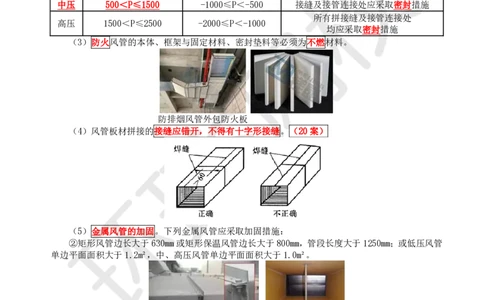

（3）防火风管的本体、框架与固定材料、密封垫料等必须为不燃材料。
防排烟风管外包防火板
（4）风管板材拼接的接缝应错开，不得有十字形接缝。（20案）
（5）金属风管的加固。下列金属风管应采取加固措施：
②矩形风管边长大于630mm或矩形保温风管边长大于800mm，管段长度大于1250mm；或低压风管
单边平面面积大于1.2m²，中、高压风管单边平面面积大于1.0m²。
角钢框加固 风管内部加固
（6）矩形内斜线和内弧形弯头应设导流片，以减少风管局部阻力和噪声。
扫码关注更多内容
第 3 页 共 16 页学员专用 请勿外泄
2）镀锌钢板风管制作
（1）镀锌钢板的镀锌层厚度应符合设计及合同的规定，当设计无规定时，不应采用低于 80g/m2
板材。
（2）镀锌钢板的风管不得采用焊接连接。
（3）板厚小于或等于 1.2mm 的风管与角钢法兰连接时，应采用翻边铆接。翻边紧贴法兰，翻边
量均匀，宽度一致，为6～9mm。

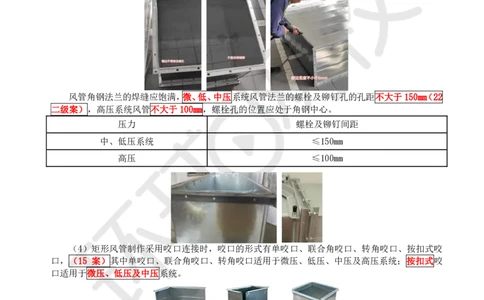

风管角钢法兰的焊缝应饱满，微、低、中压系统风管法兰的螺栓及铆钉孔的孔距不大于150mm（22
二级案），高压系统风管不大于100mm，螺栓孔的位置应处于角钢中心。
压力 螺栓及铆钉间距
中、低压系统 ≤150mm
高压 ≤100mm
（4）矩形风管制作采用咬口连接时，咬口的形式有单咬口、联合角咬口、转角咬口、按扣式咬
口，（15 案）其中单咬口、联合角咬口、转角咬口适用于微压、低压、中压及高压系统；按扣式咬
口适用于微压、低压及中压系统。
（6）矩形风管无法兰连接形式包括：S形插条、C形插条、立咬口、包边立咬口、薄钢板法兰插
条、薄钢板法兰弹簧夹、直角形平插条。其中 S形插条、直角形平插条适用于微压、低压风管；其他
形式适用于微压、低压和中压风管。
扫码关注更多内容
第 4 页 共 16 页学员专用 请勿外泄
（7）矩形风管的弯头可采用直角、弧形或内斜线形，宜采用内外同心圆弧。
（8）风管的加固形式有：角钢加固、折角加固、立咬口加固、扁钢内支撑、镀锌螺杆内支撑、
钢管内支撑加固。
3.风管安装
1）一般技术要求
（1）当风管穿过需要封闭的防火、防爆的墙体或楼板时，必须设置厚度不小于 1.6mm 的钢制防
护套管，风管与防护套管之间，应采用不燃柔性材料封堵严密。（16案）
扫码关注更多内容
第 5 页 共 16 页学员专用 请勿外泄
穿墙套管与墙体两侧平齐，穿楼板套管底端与楼板底面平齐，顶端应高出楼板面 30mm。（对比
建筑管道20、50mm）
（2）风管穿越建筑物变形缝空间时，应设置柔性短管；风管穿越建筑物变形缝墙体时，墙体处
应设置钢制套管，墙体一侧的风管应设置柔性短管，风管与钢套管之间应采用不燃柔性材料封堵严密。
（3）外保温风管必须穿越封闭的墙体时，应加设套管。
（4）风管内严禁其他管线穿越。
（5）输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统，必须设置可靠的防静电接
地装置。（通用）
扫码关注更多内容
第 6 页 共 16 页学员专用 请勿外泄
（6）输送含有易燃、易爆气体的风管系统通过生活区或其他辅助生产房间时，不得设置接口。
（7）室外风管系统的拉索等金属固定件严禁与避雷针或避雷网连接。
（8）风管系统安装完毕后，应进行严密性检验，漏风量应符合规范允许的数值。
4.风管制作安装的检验与试验
（1）风管批量制作前，对风管制作工艺进行检测或检验时，应进行风管强度与严密性试验。
强度试验压力，
低压风管为1.5倍的工作压力；
中压风管为1.2倍的工作压力，且不低于750Pa；
高压风管为1.2倍的工作压力。
风管在试验压力保持 5min 及以上时间时，风管的咬口、接缝或其他连接处无开裂和张口等永久
形变形及损伤为合格。严密性试验压力为系统工作压力，矩形金属风管允许漏风量的计算见式：
提示：漏风指数，与漏风路径流态有关，通常为0.65
低压风管：Ql≤0.1056P0.65
中压风管：Qm≤0.0352P0.65
高压风管：Qh≤0.0117P0.65
式中Q——低压风管允许漏风量；
l
Q——中压风管允许漏风量；
m
Q——高压风管允许漏风量；
h
P——系统风管工作压力（Pa）。
（2）风管系统安装完成后，应对安装后的主、干风管分段进行严密性检验。严密性检验，主要
检验风管、部件制作加工后的咬口缝、铆接孔、风管的法兰翻边、风管管段之间的连接严密性，检验
合格后方能交付下道工序。（二级12多、17案、23案）
（3）排烟、除尘、低温送风及变风量空调系统风管的严密性应符合中压风管的要求。
【考点】通风与空调水系统施工技术（★★）
【真题分布数据统计】（2016案/2019案/2021案/2022案）
扫码关注更多内容
第 7 页 共 16 页学员专用 请勿外泄
序 工作压力
管道类别 试验 试验压力
号 （MPa）
干管坡度宜大于或等于8‰，
1 冷凝水排水管
支管坡度宜大于或等于1%
强度试验 1.5P ，
金属管道及金属 ≤1.0 工
2 （小乘大加） 不小于0.6MPa
冷（热）水 复合管道
冷却水 （小陈一大家） ＞1.0 P 工 +0.5MPa
蓄能（冷、热） 各类耐压塑 强度试验 1.5P 工 ，不小于0.9MPa
3
料管 严密性试验 1.15P
设工
4 空调水系统管路 冲洗
5 冷凝水管道 通水试验
强度、气密性试验、真空试验和充注制冷剂检漏试验、吹扫
6 制冷剂管道
排污
【考点】通风与空调系统的调试和检测（★★）
【真题分布数据统计】（2012案/2013案/2014多/2022案）
2.系统调试及检测
1）设备单机试运行及调试要求（14）
2）系统非设计满负荷条件下的联合试运行及调试（12、13、22）
设备 运行时间
通风机、空气处理机组——风机 2h
水泵 2h
冷却塔风机与冷却水系统 2h
制冷机组、空调系统带冷（热）源 8h
1）设备单机试运行及调试要求
（方向、振动、声响、时间）
（1）通风机、空气处理机组中的风机，叶轮旋转方向应正确、运转应平稳、应无异常振动与声
响，电机运行功率应符合设备技术文件的规定。在额定转速下连续运转 2h 后，滑动轴承与滚动轴承
的温升应符合相关规范要求。
2）系统非设计满负荷条件下的联合试运行及调试
（1）应在设备单机试运行合格后进行。
（2）通风系统的连续试运行应不少于 2h，空调系统带冷（热）源的连续试运行应不少于 8h。联
合试运行及调试不在制冷期或供暖期时，仅做不带冷（热）源的试运行及调试，并在第一个制冷期或
供暖期内补做。（22案）
总结：空调系统带冷（热）源——8h；其他2h
③空调水系统的测定和调整：
空调水系统的开机顺序为：冷却水泵→冷却塔→冷冻水泵→制冷机组；
空调水系统的关机顺序为：制冷机组→冷冻水泵→冷却水泵→冷却塔。
扫码关注更多内容
第 8 页 共 16 页学员专用 请勿外泄
（4）系统非设计满负荷条件下的联合试运行及调试技术要求包括：
设备 偏差
系统总风量 -5%～+10%
新风量与设计新风量 0～+10%
各风口的风量与设计风量 不应大于15%
总流量与设计流量 不应大于10%
各空气处理机组的水流量 不应大于15%
变流量系统的各空气处理机组的水流量 10%
制冷机及冷却塔的水流量与设计流量 不应大于10%
提示：新总变冷10%、各15%
【例题·多选】关于通风与空调系统进行试运行与调试的说法，正确的有（ ）。【2017二级】
A.设备单机试运转前进行口头安全技术交底
B.通风系统的连续试运行应不少于2h
C.空调系统带冷（热）源的连续试运行应不少于8h
D.系统总风量实测值与设计风量的偏差为-5%～+10%
E.空调冷（热）水总流量测试结果与设计流量的偏差不应大于10%
【答案】BCDE
【解析】设备单机试运转安全保证措施要齐全、可靠，并有书面的安全交底，选项A错误。
3.4 智能化系统工程施工技术
【考点】建筑智能化系统的分部分项工程（★）
【真题分布数据统计】（2019案）
分部工
子分部工程 分项工程
程
用户电话交换系
线缆敷设，设备安装，软件安装，接口及系统调试，试运行
统
计算机网络设备安装，计算机网络软件安装，网络安全设备安装，网络安
信息网络系统
全软件安装，系统调试，试运行
梯架、托盘、槽盒和导管安装，线缆敷设，机柜、机架、配线架的安装，
综合布线系统
信息插座安装，链路或信道测试，软件安装，系统调试，试运行
有线电视及卫星 梯架、托盘、槽盒和导管安装，线缆敷设，设备安装，软件安装，系统调
电视接收系统 试，试运行
梯架、托盘、槽盒和导管安装，线缆敷设，设备安装，软件安装，系统调
公共广播系统
智能化
试，试运行
系统
梯架、托盘、槽盒和导管安装，线缆敷设，传感器安装，执行器安装，控
建筑设备监控系
制器、箱安装，中央管理工作站和操作分站设备安装，软件安装，系统调
统
试，试运行
火灾自动报警系 梯架、托盘、槽盒和导管安装，线缆敷设，探测器类设备安装，控制器类
统 设备安装，其他设备安装，软件安装，系统调试，试运行
安全技术防范系 梯架、托盘、槽盒和导管安装，线缆敷设，设备安装，软件安装，系统调
统 试，试运行
供配电系统，防雷与接地系统，空气调节系统，给水排水系统，综合布线
机房工程 系统，监控与安全防范系统，消防系统，室内装饰装修，电磁屏蔽，系统
调试，试运行
3.4.3 智能化系统的设备安装技术
【考点】建筑监控设备的安装要求（★）
【真题分布数据统计】（2012案）
扫码关注更多内容
第 9 页 共 16 页学员专用 请勿外泄
3）监控设备的安装要求
（3）主要输入设备安装要求
②风管型传感器安装应在风管保温层完成后进行。
③水管型传感器开孔与焊接工作，必须在管道的压力试验、清洗、防腐和保温前进行。
④传感器至现场控制器之间的连接应符合设计要求。
镍温度传感器的接线电阻应小于3Ω，铂温度传感器的接线电阻应小于1Ω。
4.主要输出设备安装要求
（1）电磁阀、电动调节阀安装前，应按说明书规定检查线圈与阀体间的电阻，进行①模拟动作
试验和②压力试验。阀门外壳上的箭头指向与水流方向一致。
（2）电动风阀控制器安装前，应检查①线圈和阀体间的电阻、②供电电压、③输入信号等是否
符合要求，宜进行④模拟动作检查。
【考点】智能化系统的调试和检测（★）
建筑智能化分类 检测数量
系统的输出端口数量小于1000时，测试点不得少
有线电视及卫星电视接收系统主观评价和客观测 于2个；
试的测试点 系统的输出端口数量大于1000时，每1000点应
选取2～3个测试点
混合光纤同轴电缆网或 客观测试点的数量不应少于系统输出端口数量的
同轴传输的双向数字电视系统 5%，测试点数不应少于20个
摄像机、探测器、出入口识读设备、电子巡查信息
不应低于20%，且不应少于3台
识读器等设备
照明控制系统 10%抽检，数量不应少于10路
给水和中水监控系统 全部检测
排水监控系统 50%抽检，且不得少于5套
【例题·单选】关于安全技术防范系统的检测规定，正确的有（ ）。
A.摄像机抽检的数量不应低于10%，且不应少于5台
B.探测器抽检的数量不应低于20%，且不应少于3台
C.电子巡查信息识读器的数量少于5台时，应全部检测
D.出入口识读器设备的数量少于10台时，应全部检测
【答案】B
扫码关注更多内容
第 10 页 共 16 页学员专用 请勿外泄
3.5 电梯工程安装技术
【考点】电梯设备安装技术（★）
【真题分布数据统计】（2013案/2018单/2020单）
2.曳引式电梯安装
1）土建交接验收
（2）轿厢缓冲器支座下的底坑地面应能承受满载轿厢静载 4倍的作用力。
（3）厅门预留孔必须设有高度不小于1200mm 的安全保护围封（安全防护门），采用左右开启方
式，不能上下开启，应有足够的强度，保护围封下部应有高度不小于100mm 的踢脚板，机房通向井道
的预留孔设置临时盖板。
（4）电梯主电源开关应能切断电梯正常使用情况下的最大电流。对有机房电梯，开关应能从机
房入口处方便接近；对无机房电梯，该开关应设置在井道外方便接近的地方。机房的电源中性线和接
地线应分开，接地装置的接地电阻值不应大于 4Ω。
（5）电梯井道内应设置永久性电气照明，井道照明电压宜采用 36V 安全电压，井道内照度不得
小于 50Lx，井道最高点和最低点0.5m内应各装一盏灯，中间灯间距不超过7m，并分别在机房和底坑
设置控制开关。
2）电梯设备进场验收
（1）检查设备、部件等与装箱单相符，设备外观不存在明显的损坏。
（2）随机文件包括①土建布置图，②产品出厂合格证，③门锁装置、限速器、安全钳及缓冲器
扫码关注更多内容
第 11 页 共 16 页学员专用 请勿外泄
等保证电梯安全部件的型式检验证书复印件，④设备装箱单，⑤安装、使用维护说明书，⑥动力电路
和安全电路的电气原理图。
总结：图纸+合格证+装箱单+说明书+安全
【考点】自动扶梯安装技术（★）
【真题分布数据统计】（2015单/2022案）
1）设备进场验收
（1）设备技术资料必须提供梯级、踏板的型式检验报告复印件，扶手带、胶带的断裂强度证明
文件复印件。
（2）随机文件应该有①土建布置图，②产品出厂合格证，③装箱单，④安装、使用维护说明书，
以及⑤动力电路和安全电路的电气原理图。
（3）设备零部件应与装箱单内容相符，设备外观不应存在明显的损坏。
名称 设备进场验收 随机文件
①土建布置图，②产品出厂合格证，③门锁装
置、限速器、安全钳及缓冲器等保证电梯安全
电力驱动的曳引 检查设备、部件等与装箱单相符，
部件的型式试验证书复印件，④设备装箱单，
式或强制式电梯 设备外观不存在明显的损坏
⑤安装、使用维护说明书，⑥动力电路和安全
电路的电气原理图
设备技术资料必须提供梯级、踏
自动扶梯、自动 ①土建布置图，②产品出厂合格证，③装箱单，
板的型式试验报告复印件，扶手
人 ④安装、使用维护说明书，⑤动力电路和安全
带、胶带的断裂强度证明文件复
行道 电路的电气原理图
印件
总结：图+说明书+合格证+装箱单+安全试验
【例题▪单选】电梯设备进场验收的随机文件中不包括（ ）。
【2020】
A.电梯安装方案
B.设备装箱单
C.电气原理图
D.土建布置图
【答案】A
【解析】电梯设备进场随机文件包括土建布置图，产品出厂合格证，门锁装置、限速器、安全钳
及缓冲器等保证电梯安全部件的型式检验证书复印件，设备装箱单，安装、使用维护说明书，动力电
路和安全电路的电气原理图。
扫码关注更多内容
第 12 页 共 16 页学员专用 请勿外泄
3.6 消防工程施工技术
【考点】消防系统的分部分项工程
分部工
子分部工程 分项工程
程
消防给水及 消火栓给水管道及配件安装，消火栓给水设备安装，室内消火栓、箱及配件安
消火栓系统 装，消防水泵接合器及室外消火栓，系统试压，管道冲洗，系统调试
消防水泵和稳压泵安装，消防水箱安装和消防水池施工，消防气压给水设备安
自动喷水
装，消防水泵接合器安装，管网安装，喷头安装，报警阀组安装，其他组件安
灭火系统
装，系统试压，管网冲洗，系统调试
材料及系统组件进场检验，消防水泵的安装，消防水池（箱）、消防气压给水
水喷雾 设备及水泵接合器的安装，雨淋报警阀、气动及电动控制阀的安装，节流管、
灭火系统 减压孔板及减压阀的安装，管道、阀门的安装和防腐、保温、伴热施工，管道
试压、冲洗，水雾喷头安装，系统调试，系统施工质量及功能验收
材料及系统组件进场检验，储水、储气瓶组的安装，泵组及控制柜的安装，阀
细水雾
组的安装，管道管件安装，喷头安装，管道冲洗、水压试验、吹扫，系统调试，
灭火系统
系统验收
材料及系统组件进场检验，泡沫液罐/干粉罐的安装，消防泵组的安装，管道与
固定消防炮
阀门的安装，消防炮塔的安装，动力源的安装，水压试验、冲洗，系统调试，
灭火系统
系统验收
材料及系统组件进场检验，消防水池和消防水箱施工与安装，消防水泵和气压
消防工
自动跟踪定位 稳压装置及控制柜安装，消防水泵结合器的安装，供水管网和阀门及附件的安
程
射流灭火系统 装，灭火装置的安装，探测装置的安装，控制装置的安装，布线安装，模拟末
端试水装置安装，水压试验、冲洗，系统调试，系统验收
气体 材料及系统组件进场检验，灭火剂储存装置的安装，选择阀及信号反馈装置的
灭火系统 安装，阀驱动装置的安装，灭火剂输送管道的安装，喷嘴的安装，预制灭火系
（2024单） 统的安装，控制组件的安装，系统调试，系统验收
材料及系统组件进场检验，消防泵的安装，泡沫液储罐的安装，泡沫比例混合
泡沫
器的安装，管道、阀门和泡沫发生器的安装，泡沫产生装置的安装，泡沫喷雾
灭火系统
系统的安装，系统调试，系统验收
材料及系统组件进场检验，干粉储罐的安装，动力气体容器及阀部件的安装输
干粉
气管的安装，喷嘴的安装，启动瓶的安装，火灾探测器的安装，启动瓶控制机
灭火系统
构及管路的安装，报警器的安装，控制盘的安装，系统调试，系统验收
防烟与 风管的制作、安装及检测、试验，排烟防火阀、送风口、排烟阀或排烟口、挡
排烟系统 烟垂壁、排烟窗的安装，防烟、排烟及补风风机的安装，系统调试
火灾自动报警
材料及系统组件进场检验，管材、槽盒和电缆电线安装，探测器类设备安装，
及消防联动控
控制器类设备安装，其他设备安装，系统调试，系统检测、验收
制系统
【考点】消防工程施工程序（★）
【真题分布数据统计】（2014单/2018单/2020单）
（1）消防水泵（或稳压泵）施工程序
基础验收→泵体安装→吸水管路安装→出水管路安装→单机调试。
（记忆：泵吸出）
（2）消火栓系统施工程序
干管安装→立管、支管安装→箱体稳固→附件安装→强度和严密性试验→冲洗→系统调试。
扫码关注更多内容
第 13 页 共 16 页学员专用 请勿外泄
（8）气体灭火系统施工程序：设备和组件安装→管道安装→管道试压→吹扫→系统调试。
（9）泡沫灭火系统施工程序：设备和组件安装→管道安装→管道试压→吹扫→系统调试。
（10）干粉灭火系统施工程序：设备和组件安装→管道安装→管道试压→吹扫→系统调试。
（12）火灾自动报警及联动控制系统施工程序：
管线敷设→线缆敷设→线缆连接→绝缘测试→设备安装→单机调试→系统调试→系统检测、验收。
【例题·单选】消防灭火系统施工中，不需要管道冲洗的是（ ）。【2020】
A.消火栓灭火系统
B.泡沫灭火系统
C.水泡沫灭火系统
D.高压细水雾灭火系统
【答案】B
【解析】消火栓系统施工程序：干管安装→立管、支管安装→箱体稳固→附件安装→强度和严密
性试验→冲洗→系统调试。
消火栓系统施工程序：干管安装→立管、支管安装→箱体稳固→附件安装→强度和严密性试验→
冲洗→系统调试。
细水雾灭火系统施工程序：储水储气瓶组的安装→泵组及控制柜安装→管道试压、冲洗、吹扫→
细水雾喷头安装→系统调试。
3.6.2 消防工程施工技术要求
1.消防给水及消火栓系统施工技术要求
2.自动喷水灭火系统安装要求（19案）
3.水喷雾灭火系统安装要求
4.细水雾灭火系统安装要求
5.固定消防炮灭火系统安装要求
6.自动跟踪定位射流灭火系统安装要求
7.气体灭火系统施工技术要求
8.泡沫灭火系统施工技术要求
9.干粉灭火系统施工技术要求
10.防排烟系统施工技术要求（16案、21单）
11.火灾自动报警及消防联动设备的施工技术要求
12.工业项目消防系统的技术要求（23单）
10.防排烟系统施工技术要求
（1）排烟风管的隔热层应采用厚度不小于40mm的不燃绝热材料。
（2）排烟风管法兰垫片应为不燃材料，垫片厚度不应小于3ｍｍ。
扫码关注更多内容
第 14 页 共 16 页学员专用 请勿外泄
（3）防排烟防火阀的安装方向、位置应正确。排烟防火阀应顺气流方向关闭。防火分区隔墙两
侧的防火阀，距墙表面不应大于 200mm。排烟防火阀应设独立的支吊架。
（4）防排烟风机应设在混凝土或钢架基础上，且不应设置减振装置；若排烟系统与通风空调系
统共用且需要设置减振装置时，不应使用橡胶减振装置。
（5）风管与风机的连接宜采用法兰连接，或采用不燃材料的柔性短管连接。当风机仅用于防烟、
排烟时，不宜采用柔性连接。
（6）风管系统安装完成后，应进行严密性检验；防排烟风管的允许漏风量应按中压系统风管确
定。
【考点】消防工程验收的规定（★）
【真题分布数据统计】（2011单/2013案）
建筑总面积（大
场所 记忆技巧
于）
20000 体育场馆、会堂，公共展览馆、博物馆的展示厅 2万看球赛
1万5机票去
15000 民用机场航站楼、客运车站候车室、客运码头候船厅
巴西
10000 宾馆、饭店、商场、市场 1万去消费
影剧院，公共图书馆的阅览室，营业性室内健身、休闲场馆，医院的
大人月薪
2500 门诊楼，大学的教学楼、图书馆、食堂，劳动密集型企业的生产加工
2千5
车间，寺庙、教堂
托儿所、幼儿园的儿童用房，儿童游乐厅等室内儿童活动场所，养老
1千个老弱病
1000 院、福利院，医院、疗养院的病房楼，中小学校的教学楼、图书馆、
残
食堂，学校的集体宿舍，劳动密集型企业的员工集体宿舍
歌舞厅、放映厅、夜总会、游艺厅、桑拿浴室、网吧、酒吧，具有娱 娱乐圈歌手
500
乐功能的餐馆、茶馆、咖啡厅等 伍佰
扫码关注更多内容
第 15 页 共 16 页学员专用 请勿外泄
注意：大于不包括等于
⑦国家工程建设消防技术标准规定的一类高层住宅建筑。
⑧城市轨道交通、隧道工程，大型发电、变配电工程。
⑨生产、储存、装卸易燃易爆危险物品的工厂、仓库和专用车站、码头，易燃易爆气体和液体的
充装站、供应站、调压站。
⑩国家机关办公楼、电力调度楼、电信楼、邮政楼、防灾指挥调度楼、广播电视楼、档案楼。
⑪单体建筑面积大于40000m²或者建筑高度超过50m的公共建筑。
提示：公家的、危险的
【例题·单选】按照国家工程建设消防技术标准的规定，建设单位在验收后应当报住房和城乡建
设主管部门备案的工程是（ ）。【2018二级】
A.建筑总面积10000m²的广播电视楼
B.建筑总面积800m²的中学教学楼
C.建筑总面积550m²的卡拉OK厅
D.建筑总面积20000m²的客运车站候车室
【答案】B
【解析】A、C、D 项建设单位应当向本行政区域内地方人民政府住房和城乡建设主管部门申请消
防设计审查，并在建设工程竣工后向消防设计审查验收主管部门申请消防验收。
【例题·单选】下列总面积在 1000～2000m2的建筑场所应申请消防验收的是（ ）。【2017 二
级】
A.博物馆的展示厅
B.大学的食堂
C.中学的教学楼
D.医院的门诊楼
【答案】C
【解析】A 博物馆的展示厅大于 20000m2应申请消防验收；B 大学的食堂和 D 医院的门诊楼大于
2500m2应申请消防验收；C中学的教学楼大于1000m2应申请消防验收。
2.特殊建设工程消防验收的条件
（1）完成工程消防设计和合同约定的消防各项内容。
（2）有完整的工程消防技术档案和施工管理资料（含涉及消防的建筑材料、建筑构配件和设备
的进场试验报告）。
（3）建设单位对工程涉及消防的各分部分项工程验收合格；施工、设计、工程监理、技术服务
等单位确认工程消防质量符合有关标准。
（4）消防设施性能、系统功能联调联试等内容检测合格。
提示：实体+资料+5方确认+检测
扫码关注更多内容
第 16 页 共 16 页
