专题 20 电路设计与电路故障分析

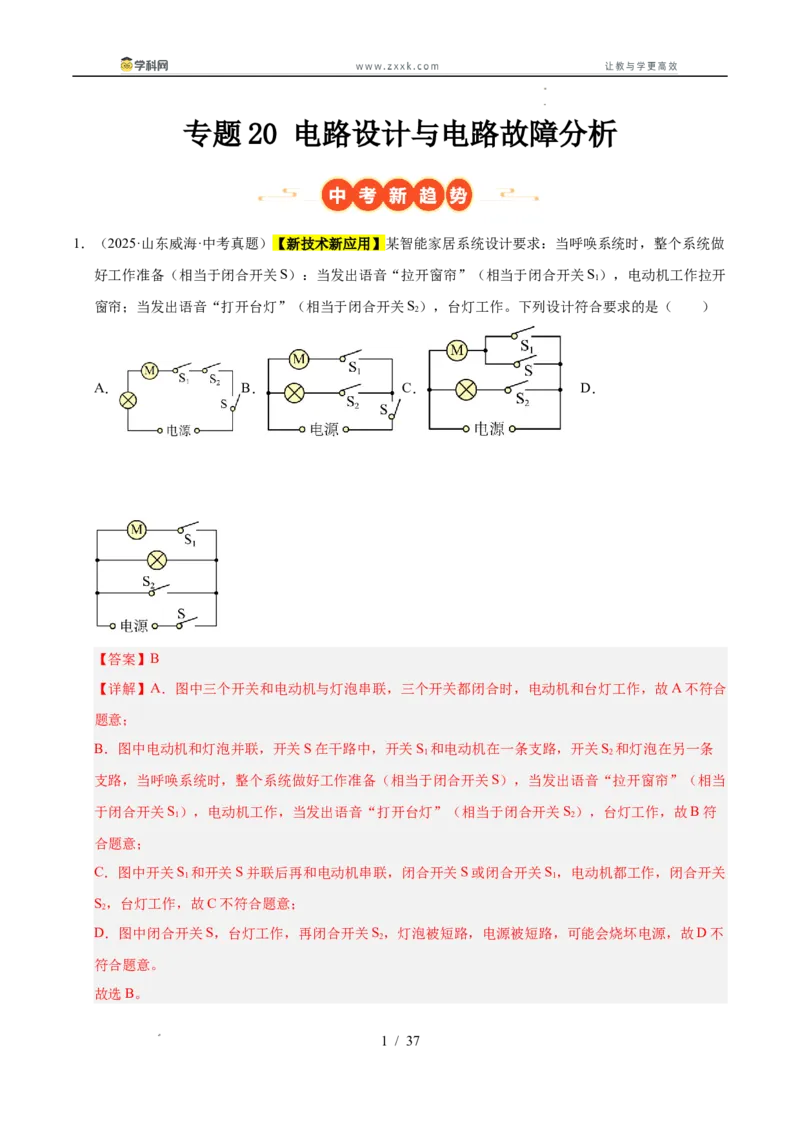

1．（2025·山东威海·中考真题）【新技术新应用】某智能家居系统设计要求：当呼唤系统时，整个系统做
好工作准备（相当于闭合开关S）：当发出语音“拉开窗帘”（相当于闭合开关S），电动机工作拉开
1
窗帘；当发出语音“打开台灯”（相当于闭合开关S），台灯工作。下列设计符合要求的是（ ）
2
A． B． C． D．
【答案】B
【详解】A．图中三个开关和电动机与灯泡串联，三个开关都闭合时，电动机和台灯工作，故A不符合
题意；
B．图中电动机和灯泡并联，开关S在干路中，开关S 和电动机在一条支路，开关S 和灯泡在另一条
1 2
支路，当呼唤系统时，整个系统做好工作准备（相当于闭合开关S），当发出语音“拉开窗帘”（相当
于闭合开关S），电动机工作，当发出语音“打开台灯”（相当于闭合开关S），台灯工作，故B符
1 2
合题意；
C．图中开关S 和开关S并联后再和电动机串联，闭合开关S或闭合开关S，电动机都工作，闭合开关
1 1
S，台灯工作，故C不符合题意；
2
D．图中闭合开关S，台灯工作，再闭合开关S，灯泡被短路，电源被短路，可能会烧坏电源，故D不
2
符合题意。
故选B。
1 / 37

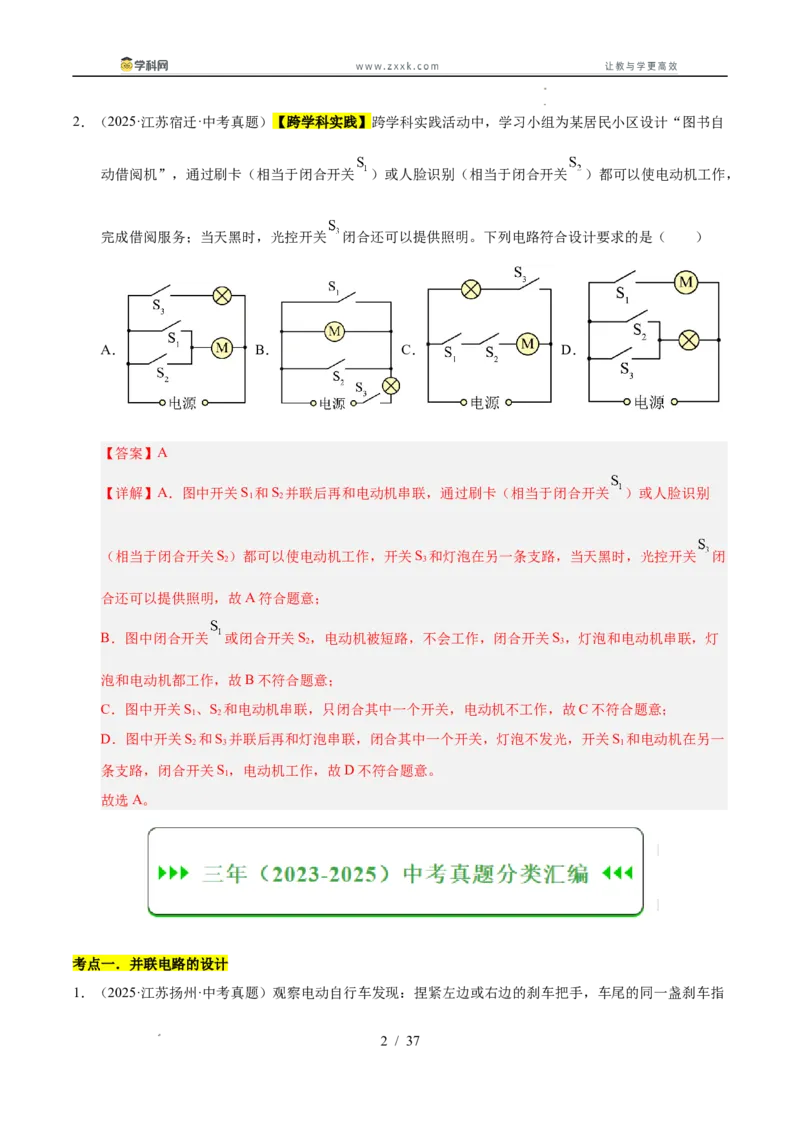

学学科科网网（（北北京京））股股份份有有限限公公司司2．（2025·江苏宿迁·中考真题）【跨学科实践】跨学科实践活动中，学习小组为某居民小区设计“图书自
动借阅机”，通过刷卡（相当于闭合开关 ）或人脸识别（相当于闭合开关 ）都可以使电动机工作，
完成借阅服务；当天黑时，光控开关 闭合还可以提供照明。下列电路符合设计要求的是（ ）
A． B． C． D．
【答案】A
【详解】A．图中开关S 和S 并联后再和电动机串联，通过刷卡（相当于闭合开关 ）或人脸识别
1 2
（相当于闭合开关S）都可以使电动机工作，开关S 和灯泡在另一条支路，当天黑时，光控开关 闭
2 3
合还可以提供照明，故A符合题意；
B．图中闭合开关 或闭合开关S，电动机被短路，不会工作，闭合开关S，灯泡和电动机串联，灯
2 3
泡和电动机都工作，故B不符合题意；
C．图中开关S、S 和电动机串联，只闭合其中一个开关，电动机不工作，故C不符合题意；
1 2
D．图中开关S 和S 并联后再和灯泡串联，闭合其中一个开关，灯泡不发光，开关S 和电动机在另一
2 3 1
条支路，闭合开关S，电动机工作，故D不符合题意。
1
故选A。
考点一．并联电路的设计
1．（2025·江苏扬州·中考真题）观察电动自行车发现：捏紧左边或右边的刹车把手，车尾的同一盏刹车指
2 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司示灯就会亮起；拨动向左或向右的转向灯开关，车尾对应一侧的转向指示灯就会亮起。车尾指示灯电
路原理图合理的是（ ）
A． B． C． D．
【答案】C
【详解】不管捏紧左边还是右边的刹车把手，车尾的同一盏刹车指示灯会亮起，说明这两个开关都能
控制刹车指示灯，而且两开关互不影响，即两开关并联，则就有一条支路是两开关并联后再串接一个
灯。左右转向灯可以单独工作，所以它们是并联的，拨动向左或向右的转向开关时，车尾只有对应一
侧的转向指示灯会亮起，说明由两个开关控制，而且一个开关控制一个灯泡，综上分析，ABD不符合
题意，C符合题意。
故选C。
2．（2025·黑龙江·中考真题）汽车已经成为现代社会常见的交通工具。婷婷同学发现只有所有车门都关闭
（车门关闭相当于开关闭合），汽车内部的安全指示灯L才不亮；只要有任何一个车门未关闭，汽车
内部的安全指示灯L就会发光。下列电路图符合汽车上述功能设计要求的是（ ）
A． B． C． D．
【答案】C
【详解】根据题意可以知道，四个车门中只要有一个门没关好，也就是说只要一个开关断开，指示灯
就发光，开关全部闭合，灯泡不发光，说明四个开关串联并与指示灯并联，为了防止短路，需要在电
3 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司路中串联一个电阻，故C符合题意，ABD不符合题意。
故选C。
3．（2025·广东广州·中考真题）出租车驾驶室内设计了控制电路来显示是否载有乘客，车顶指示灯显示红
色时载有乘客，显示绿色时未载乘客。下列电路图中，通过开关S接“1”或“2”可以符合上述设计要求
的是（ ）
A． B． C． D．
【答案】C
【详解】A．由图可知，开关接 ，红灯和绿灯同时亮；开关接 ，电路断路，红灯和绿灯都不亮，故
A不符合题意；
B．由图可知，开关接 ，红灯亮；开关接 ，电路断路，红灯和绿灯都不亮，故B不符合题意；
C．由图可知，开关接 ，红灯亮；开关接 ，绿灯亮，故C符合题意；
D．由图可知，开关不控制绿灯，绿灯常亮。开关接 ，红灯和绿灯并联，同时亮；开关接 ，只有绿
灯亮，故D不符合题意。
故选C。
4．（2024·山东威海·中考真题）家用吊扇灯的风扇和灯既可独立工作，又可同时工作，下列电路正确的是
（ ）
A． B． C． D．
4 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司【答案】C
【详解】A．图中风扇和灯串联，它们同时工作，不能独立工作，故A不符合题意；
B．图中风扇和灯并联，一个开关控制风扇，另一个开关控制灯，风扇和灯既可独立工作，又可同时工
作，但开关接到零线上，不符合安全用电原则，故B不符合题意；
C．图中风扇和灯并联，一个开关控制风扇，另一个开关控制灯，开关接到火线上，风扇和灯既可独立
工作，又可同时工作，符合安全用电原则，故C符合题意；
D．图中风扇和灯并联，一个开关在干路中，另一个开关控制风扇，灯泡不能独立工作，故D不符合题
意。
故选C。
5．（2024·内蒙古通辽·中考真题）某交通路口指示车辆通行的信号灯由红灯和绿灯组成，红灯停，绿灯行，
以下是红、绿灯工作时的电路简图。你认为正确的是（ ）
A． B． C． D．
【答案】D
【详解】由生活经验可知，红绿信号每次只能亮其中一个灯，不能同时亮，即不能同时工作，每个可
独立工作，所以两灯应并联，且各有一个开关控制，干路上没有开关。故D符合题意，ABC不符合题
意。
故选D。
6．（2023·山东临沂·中考真题）中国物流之都临沂拥有众多仓库，对仓库的管理也规范有序。某仓库分辨
前后门来人的电路为：前门来人闭合开关S 时，红灯L 亮、电铃响；后门来人闭合开关S 时，绿灯L
1 1 2 2
亮、电铃响，下列四种电路，符合要求的是（ ）
A． B． C． D．
【答案】B
【详解】依题意门来人闭合开关S 时，红灯L 亮、电铃响，说明S 与红灯L、电铃串联，后门来人闭
1 1 1 1
合开关S 时，绿灯L 亮、电铃响，说明S 与绿灯L、电铃串联，即无论红灯还是绿灯亮，电铃都响，
2 2 2 2
只需要一个电铃，则电铃应位于干路，且红灯与绿灯并联，红灯L 与串S 联，绿灯L 与S 串联。
1 1 2 2
5 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司A．由图可知，两灯与电铃串联，故A不符合题意；
B．由图可知，红灯与绿灯并联，红灯L 与串S 联，绿灯L 与S 串联，电铃位于干路，故B符合题意；
1 1 2 2
C．由图可知，电铃与绿灯L 并联，故C不符合题意；
2
D．由图可知，电铃不在干路，电铃与红灯L 串联在同一条支路上，故D不符合题意。
1
故选B。
7．（2024·四川巴中·中考真题）为了减少炒菜时对油烟的吸入，厨房里安装了一台抽油烟机。抽油烟机上
面的照明灯和电动机既可以同时工作又可以独立工作。以下关于抽油烟机内部电路设计，你认为符合
要求的是（ ）
A． B． C． D．
【答案】A
【详解】在抽油烟机中，照明灯和电动机既可以同时工作又可以独立工作，这说明它们之间的工作状
态互不影响。根据并联电路的特点，各支路的用电器都可以独立工作，互不影响，因此照明灯和电动
机应该并联连接。同时，开关应控制其对应的用电器，所以照明灯由其对应的开关控制，电动机由其
对应的开关控制，且照明灯和电动机并联后再接入电路。
故选A。
8．（2025·湖北·中考真题）某款家用蒸汽洗地机设计为：开关S 控制电机M 和M 同时工作，实现洗地和
1 1 2
污水回收；开关S 单独控制电阻R加热水产生蒸汽；一旦机器发生倾倒，开关S 断开整个电路。下列
2 3
电路图符合设计要求的是（ ）
A． B．
6 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司C． D．
【答案】D
【详解】开关S 控制电机M 和M 同时工作，说明开关S、M 和M 串联，或者M 和M 并联且开关
1 1 2 1 1 2 1 2
在M 和M 的干路上；开关S 单独控制电阻R加热水产生蒸汽，则电阻R与两个电动机并联，开关
1 2 2
在电阻 支路上；一旦机器发生倾倒，开关S 断开整个电路，则开关 在整个电路的干路上。故
3
ABC不符合题意，D符合题意。
故选D。
9．（2025·广东·中考真题）小明家的智能门锁，可通过指纹识别开关 或密码识别开关 控制电动机开
锁。请在图中完成其简化电路设计。
【答案】
【详解】指纹识别或密码识别，只要其中一种方式识别成功，则相应开关闭合从而控制电动机开锁，
所以两个开关应并联后再与电动机串联在电源上，如图所示：
7 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司10．（2023·江苏常州·中考真题）京杭大运河上的古桥——拱宸桥两侧，安装了全国首个水上红绿灯，实
现同一时间段内仅让船舶单向通过桥洞。图中电源电压恒为 ，四盏灯的额定电压均为 ，开关S
中央的金属片自动与触点1、2、1、2……接触。请以笔画线代替导线完成电路连接。
【答案】
【详解】水上红绿灯让船舶单向通过桥洞，即左侧红灯亮时，右侧绿灯亮，右侧船可通行，且这一对
红绿灯应并联，反之，使用单刀双掷开关进行左右通行转换，如下图所示：
8 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司11．（2023·四川自贡·中考真题）“创新”实验小组的同学要设计一个自动防盗报警电路。要求：晚间开
关S闭合后，灯亮电铃不响；当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警。请按
要求用直线连接如图所示的电路元件。
【答案】
【详解】开关闭合时，若导线完好则电铃不响；而当导线被拉断后电铃响，说明导线和电铃并联，导
线完好时，电铃被短路；为了保护电路，灯泡应串联在干路中，如图：
12．（2024·甘肃白银·中考真题）电吹风的主要工作元件是发热丝（ ）、电风扇（
）及开关。闭合开关 ，电吹风即吹出风来；若同时还闭合 ，吹出热风；若只闭合 ，
9 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司不吹风也不发热。请根据要求用笔画线代替导线，完成电路设计。
【答案】
【详解】由于闭合开关S，电吹风即吹出风来，同时还闭合S，吹出热风，则发热丝与电风扇并联；
1 2
只闭合S，不吹风也不发热，则开关S 在干路中，开关S 与发热丝串联在其中一条支路，如下图所示：
2 1 2
考点二．串联电路的设计
13．（2025·四川·中考真题）考虑到安全方便和节能环保，学校楼道的照明灯使用了光控、声控开关，光
控开关在光线不足时闭合，声控开关在有声音时闭合。下列电路中，能实现在光线不足且有声音时灯
才亮的是（ ）
A． B．
C． D．
【答案】B
【详解】光线不足且有声音时灯才亮，说明两个开关均闭合时灯才亮；
A．如图，两开关并联，只要闭合一个开关，灯就亮了，故A不符合题意；
10 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司B．如图，两开关串联，需全部闭合灯才会亮，故B符合题意；
C．如图，当只闭合声控开关时，灯亮，而闭合光控开关时，电源被短路，故C不符合题意；
D．如图，当只闭合光控开关时，灯亮，而闭合声控开关时，电源被短路，故D不符合题意。
故选B。
14．（2025·湖南·中考真题）某商场有一台棉花糖自助售货机，接通电源后，指示灯L一直发光，人们可
通过投币或扫码的方式购买棉花糖。当投币或扫码成功时，对应开关闭合，电动机开始工作，完成棉
花糖自动出售服务。下列设计的模拟电路图符合以上要求的是（ ）
A． B．
C． D．
【答案】D
【详解】指示灯L一直发光，说明指示灯L一直与电源相连，不受其他开关控制。投币或扫码成功时，
对应开关闭合，电动机开始工作，说明两个开关并联。电动机工作时，指示灯L仍然发光，说明指示
灯L和电动机应该是并联关系。故D符合题意，ABC不符合题意。
故选 D。
15．（2024·山东菏泽·中考真题）为确保安全，某品牌电动车须拧动钥匙（相当于闭合开关 ）且按下按
键（相当于闭合开关 ）才能启动。下列电路设计符合要求的是（ ）
A． B． C． D．
【答案】A
【详解】由题意可知，只有开关S、S 都闭合后，才能启动，电动机才开始工作，说明两开关相互影
1 2
11 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司响，则两开关是串联的，即两开关、电动机与电源组成串联电路。故A符合题意，BCD不符合题意。
故选A。
16．（2024·湖南长沙·中考真题）中国高铁技术世界领先，给人们出行带来极大的便利。乘客进站时，需
同时通过身份证验证（相当于闭合 ）和人脸识别（相当于闭合 ），方可开启闸机M。下列电路设
计符合要求的是（ ）
A． B． C． D．
【答案】A
【详解】A．由题意可知，当 、 都闭合时，方可开启闸机M，图中两开关串联，当 、 都闭合
时，电动机才能工作，故A符合题意；
B．两个开关并联，只要闭合一个开关，电动机就工作，故B不符合题意；
C．只闭合 时，电动机工作，闭合 时，电源短路，故C不符合题意；
D．只闭合 时，电动机工作，再闭合 时，电源短路，故D不符合题意。
故选A。
17．（2024·山东临沂·中考真题）高铁站的自动检票闸机口设有身份证和人脸识别双重验证，两个信息相
符合后闸机门（电动机）自动打开，乘客可检票通过。若每个信息验证成功相当于闭合一个开关，下
列模拟电路，符合要求的是（ ）
12 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司A． B． C． D．
【答案】A
【详解】每个信息验证成功相当于闭合一个开关，两个信息都相符合后电动机自动打开，所以两个开
关应该串联，故A符合题意，BCD不符合题意。
故选A。
18．（2023·四川自贡·中考真题）在高铁站的自动检票闸机口，乘客需刷身份证，同时进行人脸识别，两
个信息都符合后，闸机门（电动机）才能自动打开，可检票通过。身份证和人脸识别系统相当于开关，
信息符合后开关自动闭合，如图所示的模拟电路中，符合上述要求的是（ ）
A． B． C． D．
【答案】D
【详解】根据题意可知，只有两个开关都闭合的情况下，闸机自动打开，这说明两个开关相互影响，
是串联，然后与电动机串联，故D符合题意，ABC不符合题意。
故选D。
19．（2023·山东烟台·中考真题）为了交通安全，驾驶员必须使用安全带。某汽车厂家为了提醒驾驶员系
好安全带，做了如下设计：驾驶员坐上驾驶座位未系安全带时，开关 闭合，提示灯亮；系上安全带
后，开关 也闭合，提示灯灭。如图所示的四个选项中，符合电路设计要求的是（ ）
13 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司A． B． C． D．
【答案】A
【详解】A．如图所示，驾驶员坐上驾驶座位未系安全带时，开关 闭合，电阻和灯泡串联，提示灯亮；
系上安全带后，开关 也闭合，灯被短路，提示灯灭，故A符合题意；
B．如图所示，驾驶员坐上驾驶座位未系安全带时，开关 闭合，电阻和灯泡串联，提示灯亮；系上安
全带后，开关 也闭合，电阻被短路，灯会更亮，故B不符合题意；
C．如图所示，驾驶员坐上驾驶座位未系安全带时，开关 闭合，提示灯亮；系上安全带后，开关
也闭合，电阻和灯泡并联，灯仍然发光，故C不符合题意；
D．如图所示，驾驶员坐上驾驶座位未系安全带时，只有开关 闭合，灯泡断路，提示灯不亮，故D
不符合题意。
故选A。
20．（2023·陕西·中考真题）小明设计了一款道路井盖移动报警电路。该电路由电源、警示灯L、保护电
阻R、开关S和S 组成。闭合开关S，当井盖未被移动时，相当于开关S 闭合，警示灯L不亮；当井
0 1 1
盖被移动时，相当于开关S 断开，警示灯L发光提醒路人。请根据以上要求，将图中的电路补充完整。
1
14 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司【答案】
【详解】根据题意可知，闭合开关S，当井盖未被移动时，相当于开关S 闭合，警示灯L不亮，说明
1
警示灯L被短路了；当井盖被移动时，相当于开关S 断开，警示灯L发光，说明开关S是总开关，R
1 0
在电路中，保护电路，如图所示：
考点三．用电表或灯泡检测电路故障
21．（2023·福建·中考真题）如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电压表
和电流表均无示数。若电路中仅有一处故障，则故障不可能是（ ）
A．电流表接线松开 B．小灯泡L断路 C．滑动变阻器R断路 D．开关S接触不良
【答案】B
【详解】A．如果电流表接线松开，电路断路，灯泡不亮，电压表和电流表均无示数，故A不符合题意；
B．小灯泡L断路，电压表串联在电路中，电压表的内阻很大，通过电路的电流很小，电压表有示数，
电流表没有示数，灯泡不亮，故B符合题意；
C．滑动变阻器R断路，电路断路，灯泡不亮，电压表和电流表均无示数，故C不符合题意；
D．开关S接触不良，电路断路，灯泡不亮，电压表和电流表均无示数，故D不符合题意。
故选B。
15 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司22．（2023·内蒙古呼和浩特·中考真题）如图为某实验小组设计的电路，电源电压保持不变。闭合开关后
电路正常工作，一段时间后，发现只有一只电表示数变大，经排查，故障只发生在电阻R或灯L上，
则以下分析正确的是（ ）
A．一定是灯L短路 B．可能是灯L断路
C．可能是电阻R短路 D．可能是电阻R断路
【答案】B
【详解】由图可知，灯泡和电阻R串联，电压表V 测量电源电压，电压表V 测量灯泡两端的电压，电
1 2
流表测量电路中的电流。因为电压表V 测量电源电压，电源电压不变，它的示数不变。
1
AB．如果灯L短路，电压表V 被短路，电压表V 的示数为零，电路中只有R的简单电路，电路的总
2 2
电阻减小，由欧姆定律可知电路中的电流变大，电流表的示数变大；如果灯L断路，电压表V 串联在
2
电路中，电压表V 的示数等于电源电压，它的示数变大，由于电压表的内阻很大，通过电路的电流很
2
小，电流表的示数几乎为零，故B符合题意，A不符合题意；
C．如果电阻R短路，电路中只有L的简单电路，电路的总电阻减小，由欧姆定律可知电路中的电流变
大，电流表的示数变大，电压表V 测量电源电压，电压表V 的示数变大，故C不符合题意；
2 2
D．如果电阻R断路，电路断路，电压表V 和电流表的示数为零，电压表V 和电流表的示数都变小，
2 2
故D不符合题意。
故选B。
23．（2025·甘肃兰州·中考真题）如图所示的电路，电源电压恒定，闭合开关S，L、L 两灯正常发光，电
1 2
流表和电压表均有示数。过了一会儿，其中一只灯泡突然熄灭，两个电表的示数均不变，则造成此现
象的原因可能是（ ）
16 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司A．L 断路 B．L 断路 C．L 短路 D．L 短路
1 2 1 2
【答案】B
【详解】由图可知两灯并联，电流表测量灯L 所在支路的电流，电压表测量电源电压，电路中一只灯
1
泡突然熄灭，两个电表的示数均不变，说明电路发生断路，而电流表示数不变，说明灯L 完好，所以
1
是灯L 出现断路，故B符合题意，ACD不符合题意。
2
故选B。
24．（2023·山东泰安·中考真题）如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针
发生偏转。已知灯泡L、L 中只有一个出现了故障，其它元件均完好。下列说法正确的是（ ）
1 2
A．可能是灯泡L 短路 B．可能是灯泡L 短路
1 2
C．可能是灯泡L 断路 D．一定是灯泡L 断路
1 2
【答案】B
【详解】A．若是灯泡L 短路，由电路图可知，此时电路中只有灯泡L 接入电路，电流表测电路中电
1 2
流，电压表V 与V 均测量电源电压，则三电表均有示数，故A错误；
1 2
B．若是灯泡L 短路，只有灯泡L 接入电路，此时电压表V 示数为零，电压表V 测电源电压，电流表
2 1 2 1
测电路中电流，此时只有两个电表的指针发生偏转，故B正确；
C．若是灯泡L 断路，此时电路处于断路状态，电流表示数为零，电压表V 测电源电压，电压表V 未
1 1 2
接入电路，无示数，此时只有一个电表的指针发生偏转，故C错误；
D．若是灯泡L 断路，此时电路处于断路状态，电流表无示数，电压表V 与V 均测量电源电压，此时
2 1 2
两电表有示数，但由B中分析可知，不是只有这一种情况，故D错误。
17 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司故选B。
25．（2023·辽宁大连·中考真题）如图所示的电路，闭合开关S，电压表无示数，说明电路中存在故障。此
时，可以通过观察电流表来做进一步判断。已知故障发生在R 或R 上，下列判断正确的是（ ）
1 2
A．若电流表有示数，则R 被短接 B．若电流表有示数、则R 断路
1 2
C．若电流表无示数、则R 被短接 D．若电流表无示数、则R 断路
2 1
【答案】D
【详解】由图可知，电阻R 与电阻R 串联，电压表测量电阻R 两端的电压，电流表测量电路中的电流；
1 2 2
A．若R 被短接，电路为通路，则电流表和电压表都有示数，故A错误；
1
B．若R 断路，电路为断路，电压表与两极相通有示数，电流表无示数，故B错误；
2
C．若R 被短接，电路为通路，则电压表被短路无示数，电流表有示数，故C错误；
2
D．若R 断路，电路为断路，电流表和电压表都没有示数，故D正确。
1
故选D。
26．（2023·江苏镇江·中考真题）如图所示，在探究串联电路电压特点的实验中，闭合开关，发现两只小
灯泡都不发光，两只电压表示数均为3V，则可能发生的故障是（ ）
A．L 断路 B．L 断路 C．L 短路 D．L 短路
2 1 2 1
【答案】A
【详解】由图可知，两灯串联，V 测电源电压，V 测L 两端的电压。
1 2 2
A．若L 断路，则电路处于断路状态，两灯都不发光。两电压表均测量电源电压。故A符合题意；
2
B．若L 断路，则电路处于断路状态，两灯都不发光。V 测电源电压，有示数；V 无示数。故B不符
1 1 2
合题意；
18 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司C．若L 短路，则L 不亮，灯泡L 仍发光。电压表V 被短路无示数，V 测电源电压，有示数；故C不
2 2 1 2 1
符合题意；
D．若L 短路，则L 不亮，灯泡L 仍发光。电路为L 的简单电路，两电压表均有示数，且示数相等。
1 1 2 2
故D不符合题意。
故选A。
27．（2024·四川达州·中考真题）如图所示电路，闭合开关后，整个电路正常工作。其中一盏灯突然熄灭，
两只电表示数均变大，则该电路可能发生的故障为（ ）
A． 短路 B． 短路 C． 开路 D． 开路
【答案】A
【详解】由图可知，两灯串联，电压表测L 两端电压，电流表测串联电路电流；
2
A．如果L 短路，则串联电路的总电阻变小，由欧姆定律可知，电路中电流变大，则电流表示数变大。
1
由于L 短路，电路中只有L，L 两端电压等于电源电压，电压表示数变大。此时灯泡L 发光。则A符
1 2 2 2
合题意；
B．如果L 短路，电路中电流变大，电流表的示数变大，由于电压表测L 两端电压，则电压表的示数
2 2
为0，即电压表的示数变小，故B不符合题意；
C．如果L 开路，两个电表与电源不通，则两个电表的示数都变为0，即示数都变小。故C不符合题意；
1
D．如果L 开路，电路断路，电流表的示数变小。此时电压表串联在电路中测电源电压，则电压表的
2
示数变大。故D不符合题意。
故选A。
28．（2024·山东泰安·中考真题）如图所示电路，电源电压保持不变。闭合开关后，电路中各元件正常工
作，两个相同的电流表（均有 ， 两个量程）指针偏转的角度相同。一段时间后电流表
指针偏转的角度突然变为原来的 ，若定值电阻 或 出现了断路故障，其它元件均完好。针对故
障电路的观察分析，下列说法正确的是（ ）
19 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司A．电压表示数为零 B．电流表 的示数一定大于 的示数
C．一定是电阻 出现了断路故障 D．一定是电阻 出现了断路故障
【答案】C
【详解】分析电路可知， 、 并联。电流表 测干路电流，电流表 测 电流，电压表测电源电
压。
A．电压表测电源电压，所以电压表示数不为零，故A错误；
BCD．两个相同的电流表（均有 ， 两个量程）指针偏转的角度相同，根据并联电流规
律，可知电流表 选用大量程，电流表 选用小量程，且电流表 示数是电流表 示数的5倍。一
段时间后电流表 指针偏转的角度突然变为原来的 ，则电流表 和电流表 示数相等，所以故障
是电阻 出现了断路故障。故C正确，BD错误。
故选C。
29．（2025·四川眉山·中考真题）如图所示电路中，电源电压恒为 。闭合开关 ，电路正常工作，电压
表的示数为 。一段时间后，电压表的示数由 变为 ，电流表示数增大。若电路中仅有一处故
障，且只发生在 上，则电路的故障是（ ）
20 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司A． 断路 B． 断路 C． 短路 D． 短路
【答案】C
【详解】AB．电路正常工作， 和 串联，电流表测串联电路的电流，电压表测 两端电压，一段
时间后，电流表示数增大，说明电路中不可能发生断路，故A不符合题意，B不符合题意；
CD．电压表的示数由 变为 ，电压表示数变大，说明 短路，故C不符合题意，D不符合题意。
故选C。
30．（2023·江苏南京·中考真题）如图所示，两只灯泡都不亮。在闭合开关且不拆开导线的情况下，将M
接电源“+”极， N依次试触A、B接线柱，发现电压表示数前后两次相等，且接近3V。若故障是由
两灯引起的，则可能是（ ）
A．L、L 都短路 B．L、L 都断路 C．L 短路且L 断路 D．L 断路且L 短路
1 2 1 2 1 2 1 2
【答案】D
【详解】闭合开关，该电路为串联电路，灯泡不亮，说明灯泡短路或电路中有断路故障。在闭合开关
且不拆开导线的情况下，将M接电源“+”极，N依次试触A、B接线柱，发现电压表示数前后两次相
等，且接近3V，若故障是由两灯引起的；当N接A时，电压表有示数且接近3V，说明L 可能断路；
1
N接B时，电压表有示数且接近3V，说明此段电路有可能断路。若L 短路，则电压表无示数；若L
1 2
短路，则L 能亮；因此判断为L 断路，L 短路。
1 1 2
故选D。
31．（2024·山东东营·中考真题）如图所示，电源电压不变，闭合开关S，灯泡L、L 都发光，一段时间
1 2
后，其中一个灯泡突然熄灭，而电压表示数不变，电流表示数几乎为零，由此判断发生故障的原因可
能是 。
21 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司【答案】L 断路
2
【详解】由电路图可知，灯泡L、L 并联，电流表测通过L 的电流。一段时间后，其中一个灯泡突然
1 2 2
熄灭，即另一个灯泡仍能工作，说明电路故障为某处断路；电压表示数不变，说明电压表两接线柱到
电源两极的电路是通路，电流表示数几乎为零，则发生故障的原因可能是L 断路。
2
32．（2023·海南·中考真题）小海和小南探究串联电路电压的特点，选用一个“2.5V 0.3A”的小灯泡和一个
10Ω的定值电阻串联，按照图甲电路图进行实验。
（1）用笔画线代替导线，将图乙中实物电路连接完整。( )
（2）用电压表测量定值电阻ab两端电压时，闭合开关，小灯泡忽明忽暗，电压表指针摇摆不定。小
海认为电路故障是线路接触不良，小南认为是小灯泡断路。判断正确的是 （选填“小海”或
“小南”）。
（3）排除故障后，通过测量得到一组数据如下表：
实验序号
1 2.4V 2.0V 4.4V
根据数据得出结论：串联电路的总电压等于各用电器两端的电压之和。
这样得出结论 （选填“合理”或“不合理”），理由是： 。
【答案】 小海 不合理 只做了一次实验，实验结论
22 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司具有偶然性
【详解】（1）[1]由电路图可知，灯泡与电阻串联，电压表测量定值电阻两端的电压，故应将灯泡左
接线柱与电阻右接线柱相连，如图所示
（2）[2]若小灯泡断路，整个电路均处于断路状态，电表不会有示数，灯泡也不会忽明忽暗，故小南
的说法不正确。若线路接触不良，电路时断时通，灯泡忽明忽暗，故小海的说法正确。
（3）[3][4]只做了一次实验，得到了一组数据就得出结论，存在偶然性，应多次实验，寻找普遍规律。
33．（2023·内蒙古包头·中考真题）同学们利用如图所示电路研究“并联电路中干路电流与各支路电流的
关系”。
（1）连接电路，闭合开关，发现小灯泡 亮、 不亮，故障原因可能是 。
（2）排除故障后，用电流表分别测出A、B、C三点的电流 、 、 ，更换规格 （选填“相
同”或“不同”）的小灯泡多次实验，数据记录在表格中。
实验次数 A点电流 B点电流 C点电流
1 0.24 0.32 0.56
2 0.26 0.24 0.50
3 0.20 0.28 0.48
（3）分析数据得出结论： 。
【答案】 断路（或 所在支路断路等） 不同 并联电路中，干路电流等于各支路电
23 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司流之和（或 ）
【详解】（1）[1]连接电路，闭合开关，发现小灯泡L 亮，则L 所在支路无故障，L 不亮又不影响
1 1 2
L，则说明L 不是短路而是断路，所以故障原因可能是L 断路。
1 2 2
（2）[2]探究“并联电路中干路电流与各支路电流的关系”的实验中，为了得到普遍规律，应更换不
同规格的小灯泡多次实验。
（3）[3]由表中数据可得
即并联电路中，干路电流等于各支路电流之和。
34．（2023·湖北恩施·中考真题）在如图所示实验电路中，闭合开关后灯不亮。
（1）为判断电路是否正常，应首先进行的操作是 ，观察 ；
（2）如果在反复调节后，灯仍不亮。若检查发现只有灯和变阻器可能出现故障，观察电表的示数，
请说明一种判断方法及故障产生的原因： 。
【答案】 见解析 见解析 见解析
【详解】（1）[1][2]闭合开关后，灯泡不亮，可能是由于电路电阻太大，电路电流太小，移动滑动变
阻器的滑片，观察电压表和电流表的示数变化情况。
（2）[3]①如果电流表没有示数，可能电路是断路，电压表也没有示数，可能变阻器断路。
②如果电流表没有示数，可能电路是断路，电压表有示数，可能灯泡断路。
35．（2023·吉林长春·中考真题）在“探究并联电路中电压的特点”实验中，实验电路如图甲所示：
24 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司（1）连接电路时开关应处于 状态；
（2）要用电压表测量小灯泡L 两端的电压，请用笔画线代替导线将实物电路连接完整；
1
（3）闭合开关，观察到小灯泡L 发光、L 不发光，故障可能是 ；
1 2
（4）排除故障后，用电压表分别测量小灯泡L、L 及电源两端的电压，电压表示数均如图乙所示，
1 2
为
V。更换不同规格的小灯泡多次测量，发现电压表示数均如图乙所示。由此得出结论：并
联电路中各支路用电器两端的电压与电源两端的电压 。
【答案】 断开 灯泡L 断路 3 相等
2
【详解】（1）[1]连接电路时，为保护电路，开关应处于断开状态。
（2）[2]要用电压表测量小灯泡L 两端的电压，电压表和灯泡L 并联，如图所示：
1 1
（3）[3]并联电路中各个支路互不影响，闭合开关，观察到小灯泡L 发光、L 不发光，可能灯泡L 断
1 2 2
路。
（4）[4]由图乙可知，电压表的量程是0~3V，分度值是0.1V，电压表的示数为3V。
[5]更换不同规格的小灯泡多次测量，电压表的示数是3V，说明并联电路中各支路用电器两端的电压
相等，都等于电源电压。
25 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司36．（2024·黑龙江绥化·中考真题）如图甲是“探究并联电路的电流规律”实验装置。
两端 两端 、 两端
实验次数
电压 电压 总电压U/V
1 1.3 1.5 2.8
2 1.2 1.2 2.8
3 1.1 1.1 2.8
（1）连接电路时应 开关；
（2）如图甲，电流表测量的是灯泡 的电流，实验中和应该选择规格 （选填
“相同”或“不同”）的灯泡；
（3）完成实验后，利用已有器材又找来电压表“探究串联电路的电压规律”，设计了图乙所示电路。
闭合开关，发现灯均不亮，电压表示数接近电源电压，故障原因可能是 ；（写出一种即
可）
（4）排除故障后，选择合适的器材多次实验并记录数据，如图丙所示，由此可得出串联电路的电压
规律： 。（用U、 、 写表达式即可）
【答案】 断开 不同 灯泡 断路（ 灯丝断了或灯泡 接线柱接触不良）
【详解】（1）[1]连接电路时，为了保护电路，开关应断开。
（2）[2]图甲中，两灯并联在电路中，电流表与灯L 串联在同一支路，测量灯L 电流。
1 1
[3]为了避免实验的偶然性，实验中应选择规格不同的灯泡进行实验。
（3）[4]图乙中，两灯串联连接，电压表测灯L 两端的电压，闭合开关，两灯都不亮，可能是电路出
1
现了断路，电压表示数接近电源电压，电压表测量电源电压，则其并联部分断路了，所以故障原因是
26 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司灯L 断路了。
1
（4）[5]由表格数据知，每组对应的数据都有：L 两端的电压与L 两端的电压之和等于L、L 两端总
1 2 1 2
电压，所以有
U=U+U
1 2
37．（2025·四川资阳·中考真题）为了“探究串联电路中用电器两端的电压与电源两端电压的关系”，某
实验小组准备了如下实验器材：
A．蓄电池组一个（电压为6V）
B．小灯泡两类规格（额定电压分别为3.8V，3V）各若干个
C．电压表三个（量程0-3V，0-15V）
D．开关一个，导线若干
(1)通过讨论，实验小组设计了如图甲所示的电路图， 均选用额定电压为3V的小灯泡，由于实
验前未明确 两端的电压大小，故电压表 的量程应选 （选填“0-3V”或“0-
15V”），待完成 电压值的初步测量后，最终选定 的量程；
(2)之后接入电压表V，完成实物连线如图乙所示，经检查有一根导线连接错误，请你在应改动的导线
上打“×”，并用笔画线代替导线画出正确的接法 ；
(3)正确连接电路后，闭合开关S，发现 不亮， 几乎不偏转， 过亮， 超量程，造成这一现象
的原因可能是 发生了 （选填“短路”或“断路”）；
(4)故障排除后，测量结果如下表所示， 的读数如图丙所示，请将相应的读数填入下表
27 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司电压表 V
电压U/V 2.6 5.5
(5)结合上述测量结果，实验小组提出如下猜想：在实验误差允许的范围内，电源两端电压等于串联电
路中用电器两端的电压之和，且用电器两端电压均分电源两端电压。你认为该猜想 （选填“可
靠”或“不可靠”），理由是 。
【答案】(1)0-15V (2) (3)短路 (4)2.7
(5) 不可靠 见解析
【详解】（1）实验前未明确 两端的电压大小，故确定电压表 的量程，应采用大量程试
触法决定量程，故选用0-15V。
（2）如图乙所示，电压表并联在小灯泡两端，电压表V测量两个灯泡两端的总电压，故电压表V需
要并联在两个小灯泡的两端，故如图所示：
（3）两个灯泡串联，闭合开关S，发现L 不亮，V 几乎不偏转，L 过亮，V 超量程，若灯泡L 断路，
1 1 2 2 1
则两个灯泡都不亮，与题意不符，若灯泡L 短路，L 过亮，V 超量程，L 不亮，V 几乎不偏转，与
1 2 2 1 1
题意相符。
（4） 的读数如图丙所示，选择小量程，分度值为0.1V，读数为2.7V。
（5）[1][2]结合上述测量结果，结论是不可靠的，仅仅做了一次实验，实验次数太少。而且实验中使
用了规格相同的灯泡进行实验，结论具有偶然性，不具有普遍性。
38．（2024·江苏苏州·中考真题）探究串联电路中电流的特点
28 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司（1）猜想：由于用电器耗电，电流流过用电器会减小；
（2）按图甲接好电路，闭合开关后发现灯不亮，为了找出原因，将电压表接在A、B两点间，闭合开
关发现电压表有示数，说明有可能存在 故障；
（3）排除故障后，用电流表测出A点电流，如图乙所示，则 A，再测出B点电流，得
到A、B两点电流相等。更换不同规格的灯泡，重复上述实验，都得到相同结论．由此判断猜想是
的；
（4）为进一步得出两个灯串联时电流的规律，小明按图丙连接电路，测量A、B、C三点的电流，得
出 ；小华认为不需要再测量，在（3）结论的基础上，通过推理也可以得出相同结论，请
写出小华的推理过程： 。
【答案】 L断路 0.3 错误 因为 ， ，所以
1
【详解】（2）[1]电压表有示数说明电压表与电源是连通的，灯不亮说明电路断路，即电压表并联的
部分断路，即L断路。
1
（3）[2]电流表量程为0～0.6A，分度值为0.02A，示数为0.3A，即I =0.3A。
A
[3]串联电路中电流处处相等，故猜想：由于用电器耗电，电流流过用电器会减小是错误的。
（4）[4]串联电路中电流处处相等，由（3）结论可知，I =I ，又因为串联电路中电流处处相等，所以
A B
I =I ，所以
B C
I =I =I
A B C
39．（2025·广东广州·中考真题）“探究串联电路中电流的特点”实验。
29 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司（1）连接电路：用笔画线表示导线，把图甲的滑动变阻器串联接入电路 （要求：连线不要交
叉：滑片P向D移动，电路的电流增大）。
（2）发现问题：电源（输出电压为6V）、电流表、滑动变阻器、开关、导线完好，电路正确连接。
闭合开关，观察到灯泡 （3.8V，0.4A）和 （2.5V，0.3A）不发光，电流表示数为零；
（3）排查故障：在不拆开导线且闭合开关的情况下，用图乙所示的电压表进行检测，将鳄鱼夹
（选填“a””b”）接电源“+”极、另一鳄鱼夹先后夹在E、G接线柱，电压表前后两次的指针位置都如
图丙所示，其示数为 V；
（4）作出猜想：
猜想一：由于灯泡不发光，电压表示数不为零， 断路， 短路。
猜想二：由于电流表示数为零，电压表示数不为零， 断路， 无故障。
（5）验证猜想：取下 ，换上完好的灯泡 （3.8V，0.4A），观察到 发光， 仍然不发光。由此
可知， （选填“猜想一”“猜想二”）正确；
（6）继续实验：
①排除故障后，闭合开关，移动滑片P，多次进行实验。某次（记为第一次）实验三个电流表示数如
图。
②为得到串联电路中电流的特点，设计记录实验数据的表格，并将第一次的数据填入表格中 。
30 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司【答案】 b 6 猜想一
实验次数 I /A I /A I /A
A B C
1 0.5 0.5 0.5
2
3
【详解】[1]滑动变阻器应串联在电路中，滑片P向D移动时电流增大，说明接入电阻减小，故应将变
阻器的B接线柱与电源负极相连。连线时注意导线不交叉，具体连接方式如图所示：
[2]电压表检测时应将鳄鱼夹b接电源"+"极，因为b连接电压表的正接线柱，这样电压表指针不会反偏。
[3]电压表前后两次接入电路中量程皆为大量程，分度值为0.5V，示数为6V。
[4]电压表两次测量均显示6V，说明从电源负极到E、G点的线路完好，可以让电压表形成回路，所以
故障点在正极到G之间，可能是L 断路。换上L 后，L 发光而L 不发光，说明L 断路导致整个串联
1 3 3 2 1
电路不通，且L 是短路的，不然L 代替断路的L 后，L 也会亮，故猜想一正确。
2 3 1 2
[5]第一次实验电流表量程为0~0.6A，分度值0.02A，示数为0.5A。设计表格时应包含实验次数、A 表
1
的示数I 、A 表的示数I 、A 表的示数I 等栏目，第一次数据填入对应位置。
A 2 B 3 C
实验次数 I /A I /A I /A
A B C
1 0.5 0.5 0.5
2
31 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司3
考点四．用测电笔测电路故障
40．（2023·江苏常州·中考真题）如图所示的家庭电路中，正常发光的灯L突然熄灭，电工用测电笔分别
测a、b、c、d四点，发现a、b两点氖管都发光，c、d两点氖管都不发光。若电路只有一处故障，则可
能是（ ）
A．火线上熔丝断了 B．开关S处断路
C．灯泡灯丝断了 D．导线c、d间断路
【答案】C
【详解】家庭电路中火线和零线之间的电压为220V，火线与地线之间的电压为220V，地线和零线之间
的电压是0V，试电笔接触火线氖管发光，试电笔接触零线氖管不发光。用试电笔测试火线上a点时氖
管发光，说明火线正常，测试b点时氖管发光，说明开关S正常，测试d点时氖管不发光，说明零线正
常，测试c点时氖管不发光，说明c点没有与火线相连，可能是灯泡丝断了，故ABD不符合题意，C
符合题意。
故选C。
41．（2025·四川达州·中考真题）如图为小超家部分电路示意图。他闭合开关S，灯泡正常发光；将电热水
壶插头插入插座，正常工作一段时间后，灯泡突然熄灭；马上取下电热水壶，灯泡仍不发光。经检查
空气开关未跳闸，用验电笔检测 三点氖管均发光。下列电路故障判断正确的是（ ）
A．灯泡短路 B．进户火线开路
C．进户零线开路 D．三孔插座短路
【答案】C
【详解】A．若灯泡短路，会导致电路电流过大使空气开关跳闸，但题目中空气开关未跳闸，且短路时
32 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司验电笔检测a点不会发光，故A错误；
B．若进户火线开路，用验电笔检测c点（火线连接点）时不会发光，与题目中c点发光矛盾，故B错
误；
C．根据题目描述，验电笔检测a、b、c三点均发光，说明火线通路正常；灯泡熄灭且取下电热水壶后
仍不亮，说明零线开路导致电路无法形成回路。a点（零线连接点）发光是因为进户零线开路后该点通
过灯泡与火线连通而带电，故C正确；
D．若三孔插座短路，会导致电路电流过大使空气开关跳闸，与题目中空气开关未跳闸矛盾，且短路时
验电笔检测c点不会发光，故D错误。
故选C。
42．（2023·天津·中考真题）如图所示电路，开关闭合后，灯不发光。用试电笔接触a、b、c三处，氖管
都发光；接触d处，氖管不发光。则故障可能是（ ）
A．灯丝断了 B．灯短路了 C．开关处断路 D．cd间断路
【答案】D
【详解】A．灯丝断了，则c、d处不能与火线相连接，用试电笔接触c、d处，氖管不发光，故A不符
合题意；
B．灯短路了，则a、b、c、d处都与火线相连接，用试电笔接触a、b、c、d处，氖管都发光，故B不
符合题意；
C．开关处断路，则b、c、d处不能与火线相连接，用试电笔接触b、c、d处，氖管不发光，故C不符
合题意；
D．cd间断路，则a、b、c处都与火线相连接，用试电笔接触a、b、c处，氖管都发光；d处不能与火
线相连接，用试电笔接触d处，氖管不发光，故D符合题意。
故选D。
43．（2024·广东广州·中考真题）如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发
光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工
作，LED灯仍发光，用试电笔检测插座两孔，氖管均发光。该故障是（ ）
33 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司A．电风扇短路 B．插座两孔短路
C．输电线甲a、b两点之间断路 D．输电线甲b、c两点之间断路
【答案】D
【详解】闭合开关S时，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发
光，说明右孔与火线相连，则乙是火线，甲是零线。
A．若电风扇短路，LED灯与电风扇并联，电路处于短路状态都不能工作，故A不符合题意；
B．若插座两孔短路，电路处于短路状态，电风扇和LED灯均不能正常工作，故B不符合题意；
C．若输电线甲a、b两点之间断路，电风扇和LED灯均不受影响，仍能正常工作，插座的左孔没有与
火线相连，用试电笔检测插座左孔时氖管不发光，故C不符合题意；
D．若输电线甲b、c两点之间断路，LED灯不受影响，仍能正常工作，b点之前的进户零线断路，则电
风扇停止工作，此时插座的左右两孔均与火线相连，用试电笔检测插座两孔，氖管均发光。故D符合
题意。
故选D。
44．（2024·四川巴中·中考真题）小李做家务时，房间里的电灯突然熄灭。他用测电笔分别测试如图所示
家庭简化电路中的a、b、c、d四点，测a、b两点时氖管均发光，测c、d两点时均不发光。若电路中
只有一处故障，则故障可能是（ ）
A．a、b之间断路 B．b、c之间断路
C．c、d之间断路 D．b、c之间短路
【答案】B
【详解】用测电笔测试火线上的a点时氖管发光，说明火线正常；测试火线上的b点时氖管发光，说明
a、b之间正常；测试零线上的d点时氖管不发光，说明零线正常；用测电笔测试c点时，氖管不发光，
说明c没有与火线相连，可能是b、c之间断路，故ACD不符合题意，B符合题意。
34 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司故选B。
45．（2025·黑龙江绥化·中考真题）如图是家庭电路的一部分，进户线在图中左侧。闭合开关，灯泡不亮，
用试电笔检测发现a、b、c三处氖管发光，d处氖管不发光。则电路故障是（ ）
A．灯泡断路 B．b、c间断路 C．a、d间断路 D．进户线零线断路
【答案】C
【详解】ABC．闭合开关，用试电笔检测发现a、b、c三处氖管发光，则a、b、c三处都能与火线相连，
所以灯泡完好，b、c间是连通的；d处氖管不发光，则d处与火线是断开的，所以a、d间断路，故C
符合题意，AB不符合题意。
D．如果进户线零线断路，其它部分是完好的，则d处能通过灯泡和开关与火线相连，所以用试电笔检
测d处，氖管会发光，与题意不符，故D不符合题意。
故选C。
46．（2024·山东日照·中考真题）如图是小明家新房中的部分电路，存在的问题是 。问题解决后，
闭合开关 、 ，电灯 正常发光，但 仍然不亮。将一把新买的电热水壶插入三孔插座，电热水壶
也不能工作。把试电笔分别插入三孔插座的左、右孔，氖管均能发光，则可以判断出电路的故障是
。
【答案】 三孔插座没有接地 FG之间断路
【详解】[1]三孔插座的连接应该是“左零右火上接地”， 存在的问题是三孔插座没有接地。
[2]L 正常工作，说明L 支路是连通的；L 和三孔插座不能工作，说明出现断路，而三孔插座左孔能使
1 1 2
35 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司氖管发光，说明左孔通过L 和火线连通，故FG之间断路。
2
47．（2024·江苏扬州·中考真题）如图1是家庭电路示意图，插座与灯泡的连接方式是 联。闭
合开关后，灯泡不亮，测电笔分别插入插座的三个孔中都不发光，则电路故障是 断路。家
用电能表如图2所示，能接入电路中用电器的最大总功率为 W。若家中仅有电饭锅工作，
5min内电能表指示灯闪烁了300次，电饭锅在这段时间内产生的热量是 J。
【答案】 并 火线 8800 3.6×105
【详解】[1]由题图1可知，插座与灯泡互不影响，故它们的连接方式是并联。
[2]由图1可知，若火线断路，则电路中没有电流，测电笔测任何位置均不发光。
[3]由图2可知，该电能表能接入电路中用电器的最大总功率为
[4]图2中电能表常数3000imp/kW·h表示每消耗1kW·h的电能，电能表指示灯闪烁3000次，所以当指
示灯闪烁了300次，电饭煲消耗的电能即这段时间内产生的热量为
48．（2025·山东威海·中考真题）家庭电路的部分电路如图所示，进户线 （选填“甲”
“乙”）是火线；只闭合开关S，L 正常发光，再闭合开关S，L 马上熄灭，如果故障出在L 上，则
1 1 2 1 2
可能是L 。
2
【答案】 甲 短路
【详解】[1]为了用电安全，开关应接火线，由图可知甲是火线。
[2]只闭合开关S，L 正常发光，再闭合开关S，L 马上熄灭，由于并联电路互不影响，所以L 不可能
1 1 2 1 2
36 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司断路，当L 发生短路会造成整个电路短路，L 熄灭，所以故障可能为L 短路。
2 1 2
49．（2025·黑龙江·中考真题）如图所示的家庭电路，闭合开关S后，灯泡L不亮，用试电笔分别检测a、
b、c三点时，只有a点和b点可以使试电笔的氖管发光，则该电路的故障是 （填“ab”“bc”
或“进户零线”）断路。维修后闭合开关S，灯泡发光，用试电笔检测b点时试电笔的氖管
（填“发光”或“不发光”）。
【答案】 bc 不发光
【详解】[1]闭合开关S时，灯L不发光，则灯泡可能发生了短路或电路存在断路，用试电笔分别检测
a、b、c三点时，只有a点和b点可以使试电笔的氖管发光，说明电路没有发生短路（否则保险丝熔
断，火线不带电），则该电路可能存在断路故障，则a点和b点与火线是相连的；c点不能使试电笔
的氖管发光，c与零线相连，则该电路的故障是bc断路。
[2]维修后闭合开关S，灯泡发光，用试电笔检测b点时，因与零线连通，试电笔的氖管不发光。
37 / 37
学学科科网网（（北北京京））股股份份有有限限公公司司
