必修部分电学实验最新模拟题冲刺
专题13. 多用电表原理和电路
1. （2024 河北衡水名校协作体期末联考）某同学根据所学知识，设计了如图甲所示的一个欧姆表。
（1）将单刀双掷开关S 拨到________（填“1”或“2”）位置时倍率更大；
（2）为了能够从表盘上直接读取所测电阻值，该同学进行了如下操作。
①选择某一倍率；
②把一电阻箱接到两表笔之间，调节电阻箱，记录电阻箱阻值与电表读数；
③将电流表对应电阻箱阻值标注到电流表刻度上，并将原刻度擦除。
请写出该同学在实验操作过程中遗漏的步骤________________；
（3）该同学根据记录数据画出电流I 与电阻箱阻值R 的关系图像如图乙所示，则此倍率下欧姆表的内阻为
________
，欧姆表内部电源电动势为________V。
【参考答案】 （1） ①. 2 （2） ②. 把一电阻箱接到两表笔之间先进行欧姆调零
（3） ③. 15 ④. 15
【名师解析】
（1）[1]接2 的时候，电动势更大，根据
可知，表头的满偏电流
一定，电动势E 越大，欧姆表的内阻就越大，又因为
故接2 为大量程；
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（2）[2]换了新的量程之后，要再次进行欧姆调零，才能进行测量；
（3）[3]由图可知，满偏电流为1mA，半偏电流为0.5mA，则半偏电流对应的电阻就是欧姆表的内阻，则
[4]当电流满偏
时候，有
代入数据，解得
2．（2024 北京摸底）图1 是多用表的示意图，同学们用它来进行如下实验：
（1）如图2 中的实线所示，为一正在测量中的多用电表表盘读数。如果用电阻挡“×100”测量，则读数
为
Ω；如果用“直流5 V”挡测量，则读数为 V。
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

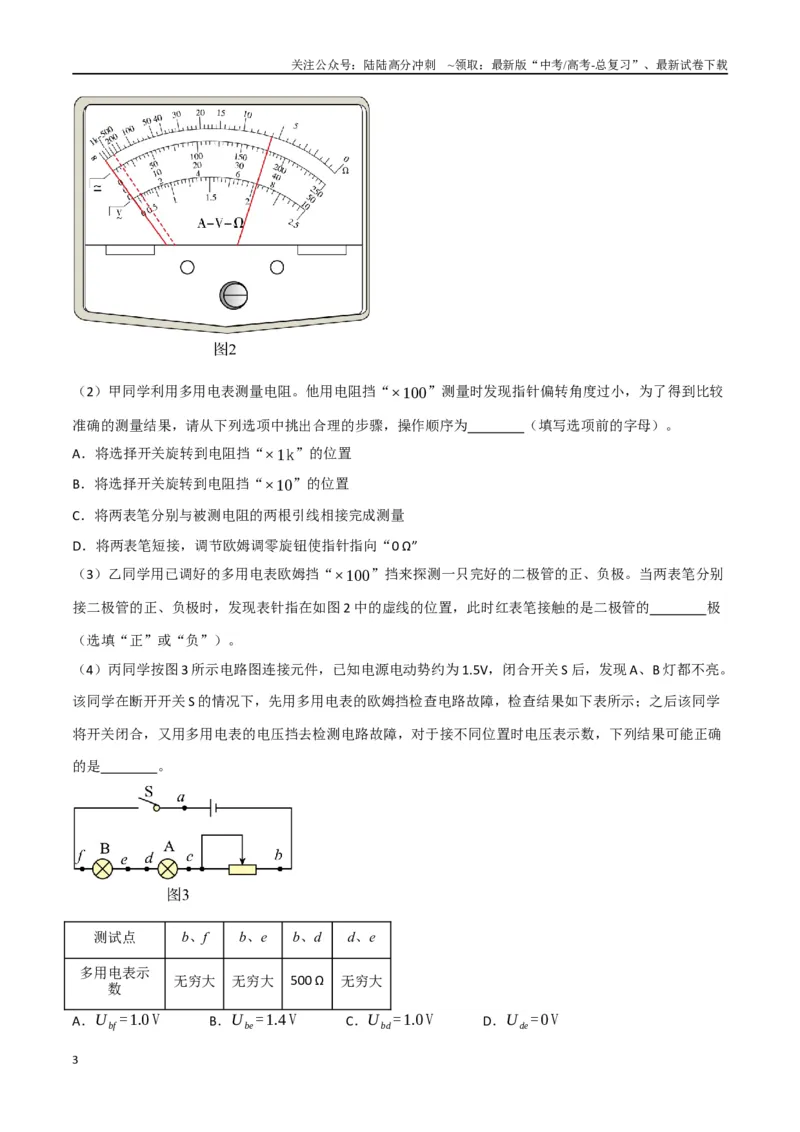

（2）甲同学利用多用电表测量电阻。他用电阻挡“×100”测量时发现指针偏转角度过小，为了得到比较
准确的测量结果，请从下列选项中挑出合理的步骤，操作顺序为 （填写选项前的字母）。
A．将选择开关旋转到电阻挡“×1k”的位置
B．将选择开关旋转到电阻挡“×10”的位置
C．将两表笔分别与被测电阻的两根引线相接完成测量
D．将两表笔短接，调节欧姆调零旋钮使指针指向“0 Ω”
（3）乙同学用已调好的多用电表欧姆挡“×100”挡来探测一只完好的二极管的正、负极。当两表笔分别
接二极管的正、负极时，发现表针指在如图2 中的虚线的位置，此时红表笔接触的是二极管的 极
（选填“正”或“负”）。
（4）丙同学按图3 所示电路图连接元件，已知电源电动势约为1.5V，闭合开关S 后，发现A、B 灯都不亮。
该同学在断开开关S 的情况下，先用多用电表的欧姆挡检查电路故障，检查结果如下表所示；之后该同学
将开关闭合，又用多用电表的电压挡去检测电路故障，对于接不同位置时电压表示数，下列结果可能正确
的是 。
测试点
b、f
b、e
b、d
d、e
多用电表示
数
无穷大
无穷大
500 Ω
无穷大
A．U bf =1.0 V B．U be=1.4 V C．U bd =1.0 V D．U de=0 V
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（5）丙同学注意到多用电表电阻的刻度线是不均匀的，而直流电流、电压的刻度线是均匀的。他在课本
上查阅到多用电表欧姆表的电路示意图，如图4 所示。请根据欧姆表的电路示意图，结合所学知识分析电
阻的刻度线不均匀的原因 。
【参考答案】 （1） 600 3.50 （2）ADC （3） 正 （4） B
（5） Rx与I不是线性关系
【名师解析】（1）[1][2]由图2 中的实线可知，如果用电阻挡“×100”测量，则读数为6×100Ω=600Ω
如果用“直流5 V”挡测量，分度值为0.1V，需要估读到下一位，则读数为3.50 V。
（2）[3]用电阻挡“×100”测量时发现指针偏转角度过小，说明待测电阻比较大，为了得到比较准确的测
量结果，将选择开关旋转到电阻挡“×1k”的位置，将两表笔短接，调节欧姆调零旋钮使指针指向“0
Ω”， 将两表笔分别与被测电阻的两根引线相接完成测量。故操作顺序为：ADC。
（3）[4]由图2 中的虚线位置可知，此时测的是二极管的反向电阻，此时红表笔接触的是二极管的正极。
（4）[5]由表格数据可知d、e 两点断路，则用多用电表的电压挡去检测电路故障，对于接不同位置时电压
表示数，则有U bf ≈E，U be≈E，U bd =0，U de≈E，故选B。
（5）[6]欧姆调零时，将两表笔短接，则有I g=
E
Rg+r + R1
，测电阻Rx时，根据闭合电路欧姆定律可得
I =
E
Rg+r + R1+ Rx
可得Rx = E
I -( Rg+r + R1)= E
I - E
I g
，可知Rx与I不是线性关系，故电阻的刻度线不均匀。
3. (2024 山东济宁一中质检)在“把小量程电流表改装成欧姆表”的实验中，给出的器材有：
A.电流表（量程为0.6mA，内阻未知）
B.电阻箱（0~999.9Ω）
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
C.滑动变阻器（0~4kΩ）
D.电位器（0~20kΩ，电位器相当于滑动变阻器）
E.电源（电动势为1.5V，有内阻）
F.电源（电动势为9.0V，有内阻）
G.开关两个，导线若干
（1）首先用“三分之二偏法”测定电流表的内阻，若采用如图1 所示的电路测定电流表的内阻，并且想得
到较高的精确度，在以上给出的器材中，电阻R1应选用___________，电源应选用___________。（填写所
选仪器前的字母即可）
（2）该实验按照以下步骤操作：
A.观察R1的阻值是否最大，如果不是，将R1的阻值调至最大
B.闭合S1，调节R1的阻值，使电流表指针偏转到满刻度
C.闭合S2，调节R2的阻值，使电流表指针偏转到满刻度的
D.记下R2的阻值为400Ω
（3）图1 中被测电流表的内阻Rg的测量值为___________Ω。若仅考虑系统误差，则电流表内阻测量值比
实际值略___________（选填“大”、“小”）。
（4）如果要将图中的电流表改装成欧姆表，其内部结构如图2 所示。若选用电动势为1.5V 的电源，则R3
应选用___________（填写所选仪器前的字母即可），此挡位欧姆表的中值电阻为___________Ω。
【参考答案】 （1） ①. D （2） ②. F （3） ③. 200 ④. 小 （4） ⑤. C ⑥. 2500
【名师解析】
（1）如图所示，设电源的电动势为E，内阻为r，S2打开时，设电流表满偏电流为
实验要求R1>>Rg，R1>>r，这样才有
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
当S2闭合时，R2和Rg并联，并联后总阻值
R 并＜Rg＜＜R1
这样才有S2闭合后，电路中总电流几乎不变，仍然近似等于
，调节R2使电流表
偏为
，所以流过
R2的电流为
，所以
从上述原理可知，S2打开与闭合，近似认为干路中电流不变的前提是
故实验器材选择应满足①电源电动势尽可能大，②R1尽可能大，所以R1选用大量程的D，因电流表的满偏
电流确定，故电源电动势也要匹配地选用电动势较大的F。
（3）由以上分析可知，当F 中记录的R2阻值为400Ω，被测电流表的内阻Rg的测量值应为200Ω；当S2闭
合时，R2′和Rg并联，并联后总阻值R 并＜Rg，而电阻R1不变，所以S2闭合后的干路电流比闭合前的总电流
要大，即电流大于Ig，而此时电流表支路的电流等于
，那么R2′支路的电流要大于
，那么其电阻
R2′<2Rg，所以用此方法测量的电流表内阻的测量值比真实值要偏小。
（4）设电路中除电流表内阻Rg以外其它电阻的总电阻为R，根据全电路的欧姆定律可知
则
解得
R=2300Ω
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
故需要选滑动变阻器C。
（5）经过改装后的欧姆表总内阻
根据全电路的欧姆定律可知
当指针指示表盘正中央时，代表
可得
此即为欧姆表在此挡位的中值电阻值。
4. . （2024 高考名校学术联盟押题卷）某同学利用电阻箱等装置，设计实验测量多用电表欧姆表“
”挡
的内阻，该多用电表部分欧姆刻度模糊不清，电流刻度清晰且初始指针指向表盘左侧“0 刻度”处，如图
所示。主要实验步骤如下：
（I）将多用电表选择开关调至“×1”挡后，___________（选填“需要”或“不需要”）进行欧姆调零；
（Ⅱ）把___________（选填“红表笔”或“黑表笔”）插入欧姆表“
”插孔，另一表笔插入“
”插
孔，再把红、黑表笔与电阻箱的接线柱连接，调节电阻箱阻值，读出电阻箱接入的阻值R，记录多用电表
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
指针从左往右偏转的电流刻度格数n（设每小格的电流为
）；
（Ⅲ）重复操作（Ⅱ），得到多组n 和R 的数据；
（IV）在
坐标系中描点，进行数据处理，得到一条倾斜的直线。
请回答下列问题：
（1）步骤（Ⅰ）中应填___________。
（2）步骤（Ⅱ）中应填___________。
（3）作出直线的斜率为k，纵截距为b，则欧姆表“×1”挡的内阻为___________。（用k、b 表示）
（4）从实验原理来看，欧姆表“×1”挡内阻的测量值___________（选填“小于”、“等于”或“大
于”）真实值。
【参考答案】 ①. 需要 ②. 红表笔 ③.
④. 等于
【名师解析】
（1）[1]调整挡位后，要先进行欧姆调零；
（2）[2]多用电表使用欧姆档时，使用内置电源，根据电流“红进黑出”原则，应把红表笔插入欧姆表“
”插孔；
（3）[3]根据闭合电路欧姆定律
整理得
则
图线的纵截距
斜率
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
联立解得
（4）[4] 从实验原理
来看，并不存在系统误差，则所测测量值等于真实值。
5. （2024 年1 月安徽皖豫名校第二次考试）如图所示，图1 为某多用电表中欧姆表的内部电路图，该欧姆
表有“
”及“
”两个挡位可选。图1 中电源的电动势为
，内阻为
，在挡位切换
时电源的电动势和内阻不变。灵敏电流计的内阻为
，满偏电流为
，定值电阻
。图2 为该多用电表的表盘，欧姆表刻度盘的中值刻度为“15”。不计导线的电阻，
请回答下列问题：
（1）在正确操作的情况下，图1 中b 表笔应为_________表笔（填红”或黑”）。
（2）若欧姆表的倍率调为“
”挡，则图1 中对应单刀双掷开关应拨至_________位置（填1”或
2”）。经表笔短接欧姆调零之后进行测量电阻，发现指针位于20 与30 正中间，则测量值_________（填
“大于”“等于”或“小于”）
。
（3）若将欧姆表的倍率调为“
”挡，进行欧姆调零后接在另一个待测电阻
的两端，稳定后指针指
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
在灵敏电流计满偏刻度的
处，则通过计算可知该待测电阻的阻值为
_________
.
（4）若将图1 中单刀双郑开关拨至2 后，进行欧姆调零，当调零完毕时，滑动变阻器接入电路的阻值为
R=_________
。
【参考答案】 ①. 黑 ②. 2 ③. 小于 ④. 75 ⑤. 1409
【名师解析】
（1）[1]在欧姆表的使用过程中，应让电流从红表笔流入，黑表笔流出，黑表笔接内部电源正极，所以b
表笔应为黑表笔；
（2）[2][3]当开关拨至2 时，灵敏电流计满偏时的干路电流为
此时欧姆表的中值电阻为
所以当开关拨至2 时，欧姆表的倍率是“
”，由于刻度盘为左密右疏”，因此小于
；
（3）[4]倍率选择“
”挡时，欧姆表的内阻为
由闭合电路欧姆定律有
指针指在电流计满偏刻度的
位置时，有
解得
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（4）[5]当开关拨至2 时，倍率为“
”挡，欧姆表的内阻为
电路中并联部分的阻值为
所以滑动变阻器接入电路的电阻为
6 . (2024 山东潍坊重点高中12 月质检) 某实验小组设计了如图（a）所示的欧姆表电路，仅用一节干电池
通过控制开关S，就可使“欧姆表”具有“×10”和“×100”两种倍率。电路中使用的实验器材如下：
干电池：电动势E=1.5 V，内阻r=1 Ω；
毫安表：满偏电流Ig=1 mA，内阻Rg=125 Ω；
滑动变阻器R0，阻值调节范围足够大；
定值电阻R1、R2和R3，其中R1= 1000 Ω；
开关S，红、黑表笔各一支，导线若干。
（1）按照图（a）连接好电路，表笔1 为_____（填“红”或“黑”）表笔。
（2）当开关S 断开时，将两表笔短接，调节滑动变阻器R0， 使电流表达到满偏，此时R0=_____Ω，“欧
姆表”的倍率是___________（填“×10”和“×100”）。
（3）闭合开关S 使“欧姆表”倍率改变，电阻R2=________Ω。将两表笔短接，调节滑动变阻器R0，使电
流表达到满偏。
（4）保持开关闭合，在表笔间接入电阻R3 （图中未画出），电流表指针指向图（b）所示的位置时，电阻
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
R3=______Ω。
【参考答案】 （1） ①. 红 （2） ②. 374 ③. ×100 （3） ④. 125 （4） ⑤. 225
【名师解析】
（1）[1]按照多用电表使用规则，红表笔应该接欧姆表内电路的电源负极；
（2）[2]当开关S 断开时，由闭合电路欧姆定律得
解得
[3]开关S 闭合后，电流表满偏时干路电流变大，欧姆表内阻变小，中值电阻变小，欧姆表的倍率变小，故
开关S 闭合时，欧姆表的倍率是小倍率，开关S 断开时的倍率是大倍率，故填“×100”。
（3）[4]闭合开关S，倍率为原来的
，干路电流最大值应为原来的10 倍，则I2=9mA 故有
解得
R2=125Ω
（4）[5] 由图可知此时毫安表读数为0.40mA，则干路电流为4.0mA，电路总电阻为375Ω，而欧姆表此倍
率的内阻为
则可知
R3=225Ω
7 . (2024 重庆名校1 月质检)如图所示是一实用型单电源欧姆表电路图，其中
为倍率转换开关，
为欧
姆调零旋钮。表盘一共分为四个倍率挡位，中央电阻的刻度线读数为15，已知电池电动势为
，
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
内阻可忽略；电流计的内阻为
，滑动变阻器
最大值为
。
（1）根据图中电源的情况可以判断表笔
应该是______（填“红”或“黑”）色表笔。
（2）当选择开关
合向“4”时，欧姆表对应的倍率挡为______（填“
”“
”“
”或“
”）。
（3）根据题意电流计表头的满偏电流为______
。
（4）若选择开关
合向“3”时欧姆表对应的倍率挡为“
”，结合题中所给条件可以算出
______
（保留到小数点后两位）。
【参考答案】 ①. 红 ②.
③.
④.
【名师解析】
（1）[1]根据图中电路可知，电流从表笔B 出来，从表笔
进去，根据“红进黑出”可知表笔
应该是是
红表笔。
（2）[2]欧姆表的内阻
由于高倍率内部总电阻大于低倍率内部总电阻，即电流表G 满偏时干路电流越小，倍率越高，因此，当选
择开关
合向“4”时，欧姆表对应的倍率挡为
；
（3）[3]根据题意电流计表头的满偏电流为
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（4）[4]若选择开关
合向“3”时欧姆表对应的倍率挡为“
”，结合题中所给条件可以算出
8. （2024 广东名校开学考试） 电流表G1的量程为0~5mA，内阻为
。把它改装成如图所示的一个多
量程多用电表，电流和电压的测量都各有两个量程。当开关S 接到1 或2 位置时为电流挡，其中小量程为
0~10mA，大量程为0~100mA。
（1）对于此多用电表，当开关S 接到位置6 时是______挡；开关S 接到位置5 时的量程比接到位置6 时的
量程______。
（2）开关S 接位置______（选填“1”或“2”）时是小量程的电流挡，图中电阻
______
。
（3）已知图中的电源
的电动势为9V，短接A、B 表笔进行欧姆调零后，此欧姆挡的内阻为______
。
现用该挡测一未知电阻的阻值，指针偏转到电流表G1满刻度的
处，则该未知电阻的阻值为______
。
【参考答案】 （1） ①. 电压 ②. 小 （2） ③. 2 ④. 261 （3） ⑤. 900 ⑥. 600
【名师解析】
（1）[1]当开关S 接到位置6 时，电流表与电阻
、
串联，电阻
、
起到分压作用，电表为电压表；
[2]开关S 接到位置5 与接到位置6 相比，接到6 时串联的电阻大，分压作用也大，电压表的量程也更大，
因此开关S 接到位置5 时的量程比接到位置6 时的量程小。
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（2）[3]当开关S 接到2 位置时，并联的电阻大，分流小，其电流表的量程小，因此开关S 接位置2 时是小
量程的电流挡；
[4]设开关S 接1 时的最大电流为
，接2 时最大电流为
，由题意可知，当开关接到1 时，有
当开关接到2 时，有
代入数据解得
（3）[5]由上述分析可知，当开关S 接到位置4 时，电路中的满偏电流
根据闭合电路欧姆定律可得
[6]由指针偏转到电流表G1满刻度的
处可得
解得
15
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
