题型02 电化学图像分析
1．电化学题解题流程
2．电化学解题模板
第一步：读题
逐字逐句读，挖掘关键字，排除无效信息，找到对解题有价值的信息，并作标记。
第一步：确定装置类型
放电为原电池，充电为电解池。
第二步：判断电极名称
放电时的正极为充电时间阳极，放电时的负极为充电时的阴极。
第三步：写出电极反应
放电时的正极反应颠倒过来为充电时的阳极反应；放电时的负极反应颠倒过来为充电时的阴极反应。
第四步：分析离子移动
由生成一极向消耗一极移动；区域pH 变化：OH-生成区，H+消耗区，pH 增大；OH-消耗区，H+生成区，
pH 减小。
3．原电池及其设计
(1)原电池闭合回路的形成有多种方式，可以是导线连接两个电极，也可以是两电极相接触。
(2)电解质溶液中阴、阳离子的定向移动，与导线中电子的定向移动共同组成了一个完整的闭合回路。
电化学图象题是高考中电化学最常见的呈现方式，通过陌生电化学装置图，考查学生接受、吸收、整合
化学信息的能力，也体现了对“宏观辨识与微观探析”的学科核心素养考查。命题角度主要有新型一般
电池、新型可充电电池、新型燃料电池、电解池原理及其应用，另外有无离子交换膜也是关注的角度。
在复杂、陌生、新颖的研究对象和真实问题情境下，体现了对电化学知识基础性、综合性、创新性和应
用性的考查。
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(3)无论在原电池还是在电解池中，电子均不能通过电解质溶液。
(4)原电池设计步骤
4．二次电池结构原理
5．锂离子电池充放电分析
正极材料：LiMO2(M：Co、Ni、Mn 等)；LiM2O4(M：Co、Ni、Mn 等)；LiMPO4(M：Fe 等)
负极材料：石墨(能吸附锂原子)
负极反应：LixCn－xe－===xLi＋＋Cn
正极反应：Li1－xMO2＋xLi＋＋xe－===LiMO2
总反应：Li1－xMO2＋LixCn
Cn＋LiMO2。
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
6．燃料电池结构分析
7．解答燃料电池题目的几个关键点
①要注意介质是什么？是电解质溶液还是熔融盐或氧化物。
②通入负极的物质为燃料，通入正极的物质为氧气。
③通过介质中离子的移动方向，可判断电池的正负极，同时考虑该离子参与靠近一极的电极反应。
8．燃料电池电极反应式书写的常用方法
第一步，写出电池总反应式。
燃料电池的总反应与燃料燃烧的反应一致，若产物能和电解质反应，则总反应为加合后的反应。
如甲烷燃料电池(电解质溶液为NaOH 溶液)的反应如下：
CH4＋2O2===CO2＋2H2O ①
CO2＋2NaOH===Na2CO3＋H2O ②
①＋②可得甲烷燃料电池的总反应式：CH4＋2O2＋2NaOH===Na2CO3＋3H2O。
第二步，写出电池的正极反应式。
根据燃料电池的特点，一般在正极上发生还原反应的物质都是O2，因电解质溶液不同，故其电极反
应也会有所不同：
(1)酸性电解质：O2＋4H＋＋4e－===2H2O。
(2)碱性电解质：O2＋2H2O＋4e－===4OH－。
(3)固体电解质(高温下能传导O2－)：O2＋4e－===2O2－。
(4)熔融碳酸盐(如熔融K2CO3)：O2＋2CO2＋4e－===2CO。
第三步，电池的总反应式－电池的正极反应式＝电池的负极反应式。
9．离子交换膜的类型
(1)阳离子交换膜(只允许阳离子和水分子通过，阻止阴离子和气体通过)
以锌铜原电池为例，中间用阳离子交换膜隔开
①负极反应式：Zn-2e-=Zn2＋
②正极反应式：Cu2＋＋2e-=Cu
③Zn2＋通过阳离子交换膜进入正极区
④阳离子→透过阳离子交换膜→原电池正极(或电解池的阴极)
(2)阴离子交换膜(只允许阴离子和水分子通过，阻止阳离子和气体通过)
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
以Pt 为电极电解淀粉KI 溶液，中间用阴离子交换膜隔开
①阴极反应式：2H2O＋2e-=H2↑＋2OH-
②阳极反应式：2I-_2e-=I2
③阴极产生的OH-移向阳极与阳极产物反应：3I2＋6OH-=IO3
-＋5I-
＋3H2O
④阴离子→透过阴离子交换膜→电解池阳极(或原电池的负极)
(3)质子交换膜(只允许H＋和水分子通过)
在微生物作用下电解有机废水(含CH3COOH)，可获得清洁能源H2
①阴极反应式：2H＋＋2e-=H2↑
②阳极反应式：CH3COOH-8e-＋2H2O=2CO2↑＋8H＋
③阳极产生的H＋通过质子交换膜移向阴极
④H＋→透过质子交换膜→原电池正极(或电解池的阴极)
(4)电渗析法
将含AnBm 的废水再生为HnB 和
A(OH)m 的原理：已知A 为金属活动
顺序表H 之前的金属，Bn-为含氧酸根
离子
(5)解题模板
第一步，分清隔膜类型。即交换膜属于阳离子交换膜、阴离子交换膜或质子交换膜中的哪一种，判断
允许哪种离子通过隔膜。
第二步，写出电极反应，判断交换膜两侧离子变化，推断电荷变化，根据电荷平衡判断离子迁移方向。
第三步，分析隔膜作用。在产品制备中，隔膜作用主要是提高产品纯度，避免产物之间发生反应，或
避免产物因发生反应而造成危险。

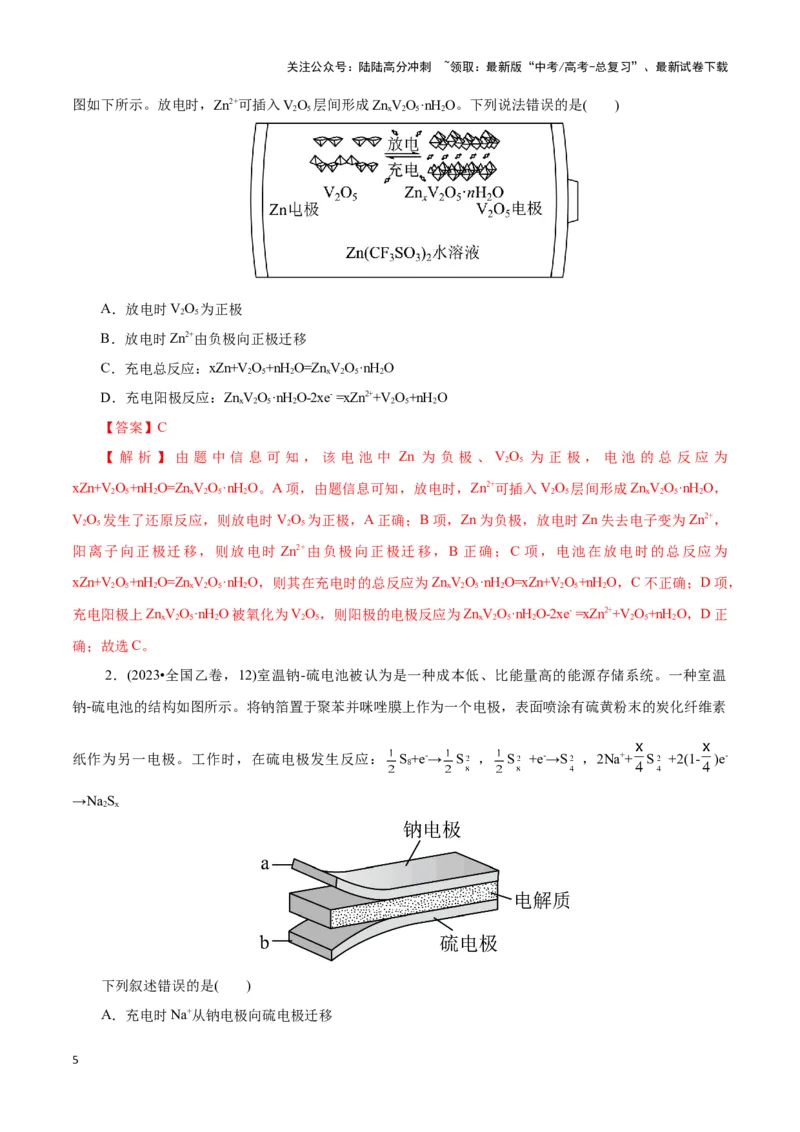

1．(2023•全国新课标卷，10)一种以V2O5和Zn 为电极、Zn(CF3SO3)2水溶液为电解质的电池，其示意
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
图如下所示。放电时，Zn2+可插入V2O5层间形成ZnxV2O5·nH2O。下列说法错误的是( )
A．放电时V2O5为正极
B．放电时Zn2+由负极向正极迁移
C．充电总反应：xZn+V2O5+nH2O=ZnxV2O5·nH2O
D．充电阳极反应：ZnxV2O5·nH2O-2xe- =xZn2++V2O5+nH2O
【答案】C
【解析】由题中信息可知，该电池中Zn 为负极、V2O5 为正极，电池的总反应为
xZn+V2O5+nH2O=ZnxV2O5·nH2O。A 项，由题信息可知，放电时，Zn2+可插入V2O5层间形成ZnxV2O5·nH2O，
V2O5发生了还原反应，则放电时V2O5为正极，A 正确；B 项，Zn 为负极，放电时Zn 失去电子变为Zn2+，
阳离子向正极迁移，则放电时Zn2+由负极向正极迁移，B 正确；C 项，电池在放电时的总反应为
xZn+V2O5+nH2O=ZnxV2O5·nH2O，则其在充电时的总反应为ZnxV2O5·nH2O=xZn+V2O5+nH2O，C 不正确；D 项，
充电阳极上ZnxV2O5·nH2O 被氧化为V2O5，则阳极的电极反应为ZnxV2O5·nH2O-2xe- =xZn2++V2O5+nH2O，D 正
确；故选C。
2．(2023•全国乙卷，12)室温钠-硫电池被认为是一种成本低、比能量高的能源存储系统。一种室温
钠-硫电池的结构如图所示。将钠箔置于聚苯并咪唑膜上作为一个电极，表面喷涂有硫黄粉末的炭化纤维素
纸作为另一电极。工作时，在硫电极发生反应：
S8+e-→
S
，
S
+e-→S
，2Na++
S
+2(1-
)e-
→Na2Sx
下列叙述错误的是( )
A．充电时Na+从钠电极向硫电极迁移
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
B．放电时外电路电子流动的方向是a→b
C．放电时正极反应为：2Na++
S8+2e-→Na2Sx
D．炭化纤维素纸的作用是增强硫电极导电性能
【答案】A
【解析】由题意可知放电时硫电极得电子，硫电极为原电池正极，钠电极为原电池负极。A 项，充电
时为电解池装置，阳离子移向阴极，即钠电极，故充电时，Na+由硫电极迁移至钠电极，A 错误；B 项，放
电时Na 在a 电极失去电子，失去的电子经外电路流向b 电极，硫黄粉在b 电极上得电子与a 电极释放出的
Na+结合得到Na2Sx，电子在外电路的流向为a→b，B 正确；C 项，由题给的的一系列方程式相加可以得到
放电时正极的反应式为2Na++
S8+2e-→Na2Sx，C 正确；D 项，炭化纤维素纸中含有大量的炭，炭具有良好
的导电性，可以增强硫电极的导电性能，D 正确；故选A。
3．(2023•湖北省选择性考试，10)我国科学家设计如图所示的电解池，实现了海水直接制备氢气技术
的绿色化。该装置工作时阳极无Cl2生成且KOH 溶液的浓度不变，电解生成氢气的速率为x mol·h -1。下列
说法错误的是( )
A．b 电极反应式为2H2O+2e-=H2↑+2OH-
B．离子交换膜为阴离子交换膜
C．电解时海水中动能高的水分子可穿过PTFE 膜
D．海水为电解池补水的速率为2x mol·h -1
【答案】D
【解析】由图可知，该装置为电解水制取氢气的装置，a 电极与电源正极相连，为电解池的阳极，b 电
极与电源负极相连，为电解池的阴极，阴极反应为2H2O+2e-=H2↑+2OH- ，阳极反应为4OH--4e-
=O2↑+2H2O，电池总反应为2H2O
2H2↑+O2↑。A 项，b 电极反应式为b 电极为阴极，发生还原反应，电
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
极反应为2H2O+2e-=H2↑+2OH-，故A 正确；B 项，该装置工作时阳极无Cl2生成且KOH 浓度不变，阳极发
生的电极反应为4OH--4e-=O2↑+2H2O，为保持OH-离子浓度不变，则阴极产生的OH-离子要通过离子交换膜
进入阳极室，即离子交换膜应为阴离子交换摸，故B 正确；C 项，电解时电解槽中不断有水被消耗，海水
中的动能高的水可穿过PTFE 膜，为电解池补水，故C 正确；D 项，由电解总反应可知，每生成1molH2要
消耗1molH2O，生成H2的速率为x mol·h -1，则补水的速率也应是x mol·h -1，故D 错误；故选D。
4． (2023•山东卷，11)利用热再生氨电池可实现CuSO4电镀废液的浓缩再生。电池装置如图所示，甲、
乙两室均预加相同的CuSO4电镀废液，向甲室加入足量氨水后电池开始工作。下列说法正确的是( )
A．甲室Cu 电极为正极
B．隔膜为阳离子膜
C．电池总反应为：Cu2++4NH3=[Cu(NH3)4]2+
D．NH3扩散到乙室将对电池电动势产生影响
【答案】CD
【解析】A 项，向甲室加入足量氨水后电池开始工作，则甲室Cu 电极溶解，变为铜离子与氨气形成
[Cu(NH3)4]2+，因此甲室Cu 电极为负极，故A 错误；B 项， 再原电池内电路中阳离子向正极移动，若隔膜
为阳离子膜，电极溶解生成的铜离子要向右侧移动，通入氨气要消耗铜离子，显然左侧阳离子不断减小，
明显不利于电池反应正常进行，故B 错误；C 项，左侧负极是Cu+4NH3-2e- =[Cu(NH3)4]2+，正极是Cu 2++2e-
= Cu，则电池总反应为：Cu2++4NH3=[Cu(NH3)4]2+，故C 正确；D 项，NH3扩散到乙室会与铜离子反应生成
[Cu(NH3)4]2+，铜离子浓度降低，铜离子得电子能力减弱，因此将对电池电动势产生影响，故D 正确。故选
CD。
5．(2022•全国甲卷)一种水性电解液Zn-MnO2离子选择双隔膜电池如图所示(KOH 溶液中，Zn2+以
Zn(OH) 4
2-存在)。电池放电时，下列叙述错误的是( )
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．Ⅱ区的K+通过隔膜向Ⅲ区迁移
B．Ⅰ区的SO4
2-通过隔膜向Ⅱ区迁移
C． MnO2电极反应：MnO2+2e-+4H+=Mn2++2H2O
D．电池总反应：Zn+4OH-+MnO2+4H+=Zn(OH) 4
2-+Mn2++2H2O
【答案】A
【解析】根据图示的电池结构和题目所给信息可知，Ⅲ区Zn 为电池的负极，电极反应为Zn-2e-+4OH-
=Zn(OH) 4
2-，Ⅰ区MnO2为电池的正极，电极反应为MnO2+2e-+4H+=Mn2++2H2O；电池在工作过程中，由于
两个离子选择隔膜没有指明的阳离子隔膜还是阴离子隔膜，故两个离子隔膜均可以通过阴、阳离子，因此
可以得到Ⅰ区消耗H+，生成Mn2+，Ⅱ区的K+向Ⅰ区移动或Ⅰ区的SO4
2-向Ⅱ区移动，Ⅲ区消耗OH-，生成
Zn(OH) 4
2-，Ⅱ区的SO4
2-向Ⅲ区移动或Ⅲ区的K+向Ⅱ区移动。A 项，Ⅱ区的K+只能向Ⅰ区移动，A 错误；
B 项，Ⅰ区的SO4
2-向Ⅱ区移动，B 正确；C 项，MnO2电极的电极反应式为MnO2+2e-+4H+=Mn2++2H2O，C
正确；D 项，电池的总反应为Zn+4OH-+MnO2+4H+=Zn(OH) 4
2-+Mn2++2H2O，D 正确；故选A。
1．铜锌原电池为电化学建构认识模型奠定了重要的基础，懂得原理才能真正做到举一反三，应用
到其他复杂的电池分析中。盐桥中装有琼脂凝胶，内含氯化钾。下面两种原电池说法错误的是( )
A．原电池Ⅰ和Ⅱ的反应原理都是Zn+Cu2+=Zn2++Cu
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
B．电池工作时，导线中电子流向为Zn→Cu
C．正极反应为Zn-2e-=Zn2+，发生还原反应
D．电池工作时，盐桥中的K+向右侧烧杯移动，Cl-向左侧烧杯移动
【答案】C
【解析】在原电池中，若两金属做电极，一般活泼金属做负极，不活泼金属做正极。Ⅰ和Ⅱ两个原电
池装置中，都是锌做负极，铜做正极。A 项，原电池Ⅰ和Ⅱ中，Zn 为负极，Cu 为正极，CuSO4为电解质溶
液，工作原理都是Zn+Cu2+=Zn2++Cu，故A 正确；B 项，在原电池中，负极锌失去电子，经外电路流向正
极铜，故B 正确；C 项，正极反应为Cu2++2e-=Cu，发生还原反应，故C 错误；D 项，在原电池内部，阳离
子移向正极，阴离子移向负极，装置Ⅱ中，右侧烧杯中的铜为正极，左侧烧杯中的锌为负极，所以盐桥中
的K+向右侧烧杯移动，Cl-向左侧烧杯移动，故D 正确；故选C。
2．风力发电输出功率的波动性导致其直接并网会对电网带来不良影响，需要连接储能电池装置，通过
储能电池对电能的存储、汇集，再集中供电来提高并网性能，下图是水系铝离子储能电池工作机理，下列
有关其说法不正确的是( )
A．单位质量的铝放出的电量高，并且价格低廉，储量丰富
B．铝储能电池是二次电池
C．放电时，Al3+从正极材料的空隙中脱出进入电解液，再以单质铝的形式沉积负极材料表面
D．该电池中金属铝电极易形成致密的氧化铝钝化膜，阻断铝离子的传输从而降低电池效能
【答案】D
【解析】A 项，铝在地壳中的含量丰富，且单位质量的铝放出的电量高，可以用于制造水系铝离子储
能电池，故A 正确；B 项，根据题意，储能电池通过对电能的存储、汇集，再集中供电，说明铝储能电池
是二次电池，故B 正确；C 项，放电时，铝失去电子变成Al3+，铝为负极，石墨为正极，Al3+从正极材料的
空隙中脱出进入电解液，再以单质铝的形式沉积负极材料表面，故C 正确；D 项，该电池中没有氧气产生，
金属铝电极表面不会形成致密的氧化铝钝化膜，故D 错误；故选D。
3．科学家报道了一种新型可充电Na/Fe 二次电池，其工作原理如图所示，下列有关说法正确的是
( )
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．充电时，X 极为阴极，发生了氧化反应
B．充电时，Y 极的电极反应式为CaFeO2.5＋0.5Na2O-e-=CaFeO3＋Na＋
C．充电时，可用乙醇代替有机电解质溶液
D．电极材料中，单位质量金属放出的电能：Na＞Li
【答案】B
【解析】A 项，放电时，X 极上Na 失电子、发生氧化反应、为负极，则充电时，X 极为阴极，发生了
还原反应，故A 错误；B 项，充电时，Y 极做阳极，电极反应式为CaFeO2.5＋0.5Na2O-e-=CaFeO3＋Na＋，
故B 正确；C 项，乙醇是非电解质，不能导电，不能作为电解质溶液，故C 错误；D 项，若Na 和Li 都失
去1mol 电子，则电极材料中消耗Na 的质量为23g、Li 的质量为7g，所以单位质量金属放出的电能：Li＞
Na，故D 错误；故选B。
4．香港城市大学化学工作者首次提出了Al-N2电池(如图)，该电池使用N2为原料，以离子液体(Al2Cl7
--
AlCl4
-)为电解质，既实现了能量的存储，又实现了AlN 的生产，
和碱反应能产生NH3，可进一步生产
氮肥。下列说法错误的是( )
A．Al 极为负极，发生氧化反应
B．电池总反应为2Al+N2=2
C．石墨烯电极反应式为8Al2Cl7
-+N2+6e- =2AlN+14AlCl4
-
D．生成标准状况下33.6LNH3，电池中转移3mol 电子
【答案】D
【解析】A 项， 根据图中原电池的结构，Al 极为负极，Al 极电极反应式为2Al+14AlCl4
--6e-=8Al2Cl7
-，
发生氧化反应，故A 正确；B 项，石墨烯电极为正极，正极反应式为8Al2Cl7
-+N2+6e- =2AlN+14AlCl4
-，Al 极
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
电极反应式为2Al+14AlCl4
--6e-=8Al2Cl7
-，所以电池总反应为2Al+N2=2AlN，故B 正确； C 项，石墨烯电极
为正极，正极发生还原反应，正极反应式为8Al2Cl7
-+N2+6e- =2AlN+14AlCl4
-，故C 正确；D 项，标准状况下
33.6LNH3的物质的量为1.5mol，AlN 和碱反应产生NH3的反应离子方程式为AlN+OH-+H2O=AlO2
-+NH3↑，
生成1.5mol 氨气消耗1.5molAlN，根据2Al+N2=2AlN，电池中转移了4.5mol 电子，故D 错误；故选D。
5．如图所示的锂-二氧化锰电池是以高氯酸锂或三氟甲基磺酸锂为电解质，其正极反应是一种典型的
嵌入式反应，电池总反应为Li+MnO2 LiMnO2。下列说法不正确的是( )
A．锂片做负极，发生氧化反应
B．放电时，电子移动方向为：电极盖1→用电器→电极盖2→内电路→电极盖1
C．高氯酸锂或三氟甲基磺酸锂应溶解在非水有机溶剂中
D．放电时，正极反应为：MnO2+Li++e-═LiMnO2
【答案】B
【解析】由图可知，Li 片作负极，电极反应式为Li-e-═Li+，MnO2作正极，电极反应式为MnO2+Li++e-
═LiMnO。A 项， 由分析可知，Li 片作负极，失电子发生氧化反应，A 正确；B 项，原电池工作时，电子
从负极经外电路流向正极，不经过电解质，B 错误；C 项，Li 性质活泼，能与水反应，故高氯酸锂或三氟
甲基磺酸锂应溶解在非水有机溶剂中，C 正确；D 项，MnO2 作正极，电极反应式为MnO2+Li++e-
═LiMnO2，D 正确；故选B。
6．(2024·河北邢台王岳联盟高三联考)我国最近在太阳能光电催化一化学耦合处理硫化氢研究中获得
新进展，相关装置如图所示。
下列说法错误的是( )
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．该装置中能量转化形式有化学能转化为电能
B．该装置工作时，b 极为正极
C．a 极的电极反应式为Fe2+-e-=Fe3+
D．电路中每通过1 mol e-，可处理34 g H2S
【答案】D
【解析】该装置中存在由化学能转化为电能的构成，因此存在原电池反应原理。负极上发生失去电子
的氧化反应，正极上发生得到电子的还原反应，在同一闭合回路中电子转移数目相等。A 项，根据图示可
知：该装置中存在的能量转化形式有光能转化为化学能，化学能转化为电能，故该装置中能量转化形式有
化学能转化为电能，A 正确；B 项，根据图示可知：在b 电极上H+得到电子被还原产生H2，故b 电极为原
电池的正极，B 正确；C 项，根据图示可知在a 极上Fe2+失去电子变为Fe3+，故a 电极的电极反应式为Fe2+-
e-=Fe3+，C 正确；D 项，H2S 失去2 个电子变为S 和2 个H+，故电路中若通过2 mol e-，可处理34 g H2S，
则若电路中每通过1 mol e-，可处理17 g H2S，D 错误；故选D。
7．如图，科学家基于Cl2易溶于CCl4的性质，发展了一种无需离子交换膜的新型氯流电池，可作储能
设备，总方程式为：NaTi 2(PO4)3+2NaCl
Na3Ti 2(PO4)3+Cl2。下列说法正确的是( )
A．放电时NaCl 溶液的
减小
B．放电时Cl-透过多孔活性炭电极向CCl4中迁移
C．充电时的阴极反应为NaTi 2(PO4)3+2Na++2e-
Na3Ti 2(PO4)3
D．充电时，电路中每转移2mol e-，理论上从CCl4中释放1molCl2
【答案】C
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【解析】由总反应可知多孔活性炭电极为电池的正极，钛电极为电池的负极。A 项， 放电时总反应式
为：Na3Ti 2(PO4)3+Cl2= NaTi 2(PO4)3+2NaCl，则放电时NaCl 溶液的 pH 不变，A 错误；B 项，放电时，阴
离子移向负极，即Cl-透过多孔活性炭电极移向NaCl 溶液中，B 错误；C 项，根据总反应式可知，充电时
的阴极反应为NaTi 2(PO4)3+2Na++2e-
Na3Ti 2(PO4)3，C 正确；D 项，充电时，阳极反应式为：2
Cl--2e－=Cl2↑，电路中每转移2mol e-，理论上生成1molCl2进入到CCl4中，D 错误；故选C。
8．光催化微生物燃料电池的工作原理如图所示：
已知：电极a 在光激发条件下会产生电子(e-)-空穴(h+)。下列说法错误的是( )
A．电极电势：电极a>电极b
B．光激发时，光生电子会与O2结合，光生空穴会与电极b 产生的电子结合
C．电极b 发生的电极反应式为
D．电池工作一段时间后，右侧溶液pH 保持不变(不考虑CO2的溶解)
【答案】C
【解析】A 项，根据题图信息判断，(C6H10O5)n在电极b 上失电子，转化为CO2，则电极b 为负极，电
极a 为正极，原电池中，正极的电极电势高于负极的电极电势，则电极电势：电极a>电极b，A 正确；B
项，根据题图信息判断，电极a 在光激发条件下会产生电子(e-)、空穴(h+)，光生电子会与O2结合，光生空
穴会与电极b 产生的电子结合，B 正确；C 项，根据得失电子守恒判断，电极b 发生的电极反应式为
，C 错误；D 项，根据电极反应判断，每转移24nmol 电子时，
右侧溶液中生成24nmolH+，同时会有24nmolH+通过阳离子交换膜移向左侧溶液，则右侧溶液的pH 保持不
变，D 正确；故选C。
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
9．(2024·辽宁沈阳市第一二〇中学校高三期中)哈尔滨工业大学的研究团队发现，以非晶态Ni(Ⅲ)基硫
化物为催化剂，能有效催化OER(析氧反应)和UOR(尿素氧化反应)，从而降低电解水制氢过程中的能耗，
其工作原理和反应机理如图所示：
下列说法正确的是( )
A．UOR 的电化学反应总过程为CO(NH2)2-6e-+6OH-= CO2↑+ N2↑+5 H2O
B．电解过程中，电极A 附近溶液的pH 不变
C．OER 分四步进行，其中没有非极性键的形成与断裂
D．若将光伏电池换成铅蓄电池，电极A 应连接铅蓄电池的PbO2电极
【答案】A
【解析】由题意分析：该装置是电解池，电解水制氢，电极A 上水得到电子生成氢气，电极反应式为
2H2O+2e-=2OH-+H2↑，电极B 上尿素失电子生成氮气，电极反应式为：CO(NH2)2-6e-+6OH-= CO2↑+ N2↑+5
H2O。A 项，结合此题右图UOR 为尿素氧化反应，生成二氧化碳，氮气和水，故其反应总过程为：
CO(NH2)2-6e-+6OH-= CO2↑+ N2↑+5 H2O，A 正确；B 项，电解过程中，电极A 为阴极，电极反应式为：
2H2O+2e-=2OH-+H2↑，故电解过程中电极A 附近不断生成氢氧根离子，电极A 附近溶液的pH 增大，B 错误；
C 项，结合右图，OER 分四步进行，其中过程Ⅱ涉及到了氧氧非极性键的形成，C 错误；D 项，电极A 为
电解池的阴极，应该与铅蓄电池的负极也即是Pb 极相连，D 错误；故选A。
10．(2024·山东德州高三期中)中国科学院将分子I2引入电解质中调整充电和放电反应途径，实现了高
功率可充电LiSOCl2电池，工作原理如下图所示。下列有关说法错误的是( )
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．分子I2的引入催化了电池放电和充电过程
B．电池工作环境必须在无水无氧的条件下进行
C．充电时阴极反应式：2LiCl+I2+2e-= 2ICl+2Li+
D．电池的放电总反应：4Li+2SOCl2=4LiCl+S+SO2↑
【答案】C
【解析】A 项，由工作原理图可知，I2是催化剂，分子I2的引入催化了电池放电和充电过程，A 项正
确；B 项，Li 能与氧气、水反应，SOCl2易与水反应，故电池工作环境必须在无水无氧的条件下进行，B 项
正确；C 项，由工作原理图可知，充电时，I2失电子转化为ICl，I2发生氧化反应，阳极反应式2LiCl+I2-2e-
= 2ICl+2Li+，阴极反应式Li++e-=Li，C 项错误；D 项，由工作原理图可知，放电时，正极上SOCl2转化为
S、SO2，负极上Li 转化为Li+，则电池的放电总反应为4Li+2SOCl2=4LiCl+S+SO2↑，D 项正确；故选C。
11．(2024·山东省新高考联合质量测评高三联考)中国科学技术大学某课题组发明一款可充放电的全固
态钠电池，本发明提供的固态钠离子电解质的制备方法工艺简单、成本低廉、生产效率高，适用于大规模
产业化生产。工作原理如图所示，下列说法正确的是( )
15
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．放电时，电极电势N 极高于M 极
B．充电时，
由M 极迁移至N 极
C．充电时，M 极电极反应式为Na3V2(PO4)3+2e-=NaV2(PO4)3+2Na+
D．为了降低成本，可以将固态聚合物电解质换为Na3PO4溶液
【答案】B
【解析】由题意知该电池属于二次电池，示意图为放电过程，N 极上钠失电子产生钠离子，发生氧化
反应，为负极，M 极上Na3V2(PO4)3转化为NaV2(PO4)3，发生得电子的还原反应，为正极，充电时为电解池，
M 极为阳极，N 极为阴极。A 项，根据分析可知，放电时，M 为正极，N 为负极，电极电势M 极高于N 极，
A 错误；B 项，充电时，阳离子Na+由阳极M 极迁移至阴极N 极，B 正确；C 项，充电时，阳极M 极电极
上Na3V2(PO4)3转化为NaV2(PO4)3，反应式为Na3V2(PO4)3-2e-=NaV2(PO4)3+2Na+，C 错误；D 项，钠与水能反
应，不能将固态聚合物电解质换为Na3PO4溶液，D 错误；故选B。
12．铜基配合物电催化还原CO2的装置原理如图所示，下列说法不正确的是( )
A．石墨烯为阳极，发生电极反应为CO2+2e-+2H+=HCOOH
B．Pt 电极附近溶液的pH 值减小
C．每转移2mol 电子，阳极室、阴极室溶液质量变化量的差值为28g
D．该装置可减少CO2在大气中累积和实现可再生能源有效利用
【答案】A
【解析】A 项，石墨烯为阴极，A 错误；B 项，Pt 电极上H2O 失电子转化为O2，电极反应为2H2O-4e-
=4H++O2↑，所以电极附近溶液的pH 减小，B 正确；C 项，每转移2mol 电子，由阴极电极反应式可知生成
1molHCOOH，所以阴极室溶液|m 阴|=46g/mol×1mol=46g；根据阳极室反应可知每转移2mol 电子时阳极消
耗1mol 水，生成0.5mol 氧气，同时有2molH+转移至阴极室，所以|m 阳|=18g/mol×1mol=18g，所以|m 阴||
m 阳|=46g-18g=28g，C 正确；D 项，该装置可减少CO2在大气中累计和实现可再生能源有效利用，D 正确；
16
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
故选A。
13．某科研小组利用下图装置完成乙炔转化为乙烯的同时为用电器供电。其中锌板处发生的反应有：
①Zn-2e-=Zn2+；②Zn2++4OH-=[Zn((OH)4]2-；③Zn [Zn((OH)4]2-=ZnO+2OH-+H2O。下列说法不正确的是
( )
A．电极a 的电势高于电极b 的电势
B．放电过程中正极区KOH 溶液浓度保持不变
C．电极a 上发生的电极反应式为C2H2+2H2O+2e-=C2H4+2OH-
D．电解足量CuSO4溶液，理论上消耗2.24L(标准状况)C2H2时，生成6.4gCu
【答案】B
【解析】由题干可知，锌板处Zn 失电子生成Zn2+，为原电池负极，则气体扩散电极a 为正极。正极上
C2H2得电子与水反应生成C2H4。A 项，由图可知锌板为负极，所以电极a 的电势高于电极b 的电势，A 正
确；B 项，放电过程中正极区消耗水，导致KOH 溶液浓度增大，B 错误；C 项，电极a 上发生的电极反应
式为C2H2+2H2O+2e-=C2H4+2OH-，C 正确；D 项，电解硫酸铜时，生成铜的电极反应为Cu2++2e-=Cu，理论
上消耗2.24LC2H2(标准状况)，即0.1mol，对应电子转移0.2mol，可生成铜6.4g，D 正确；故选B。
14．高铁酸钠(Na2FeO4)是一种新型的消毒剂，以Fe、Ni 为电极制取Na2FeO4的原理如图所示。下列叙
述错误的是( )
17
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．Fe 电极的电极反应式为Fe-6e-＋8OH-=FeO4
2-＋4H2O
B．离子交换膜b 为阴离子交换膜
C．通入I 室的水中加入少量NaOH，可以加快高铁酸钠的生成
D．每生成0.1 mol Na2FeO4，II 室中溶液减少的质量为32.0 g
【答案】D
【解析】该装置以Fe、Ni 为电极制取Na2FeO4，为电解池装置，Fe 电极为阳极，Ni 电极为阴极，阳
极电极反应式为Fe-6e-＋8OH-=FeO4
2-＋4H2O，OH-移动向Ⅱ室，阴极电极反应式为2H2O+2e-=H2↑＋2OH-，
Na+应移动向I 室。A 项，Fe 电极为阳极，Fe 失电子生成FeO4
2-，电极反应式为Fe-6e-＋8OH-=FeO4
2-＋
4H2O，故A 正确；B 项，Fe 电极为阳极，Ni 电极为阴极，II 室中的Na+移动向I 室，OH-移动向Ⅱ室，故
离子交换膜a、b 分别为阳离子交换膜、阴离子交换膜，故B 正确；C 项，通入I 室的水中加入少量
NaOH，可以增强溶液的导电性，可以加快高铁酸钠的生成，故C 正确；D 项，每生成0.1 mol Na2FeO4，
外电路中通过0.6mol 电子，则II 室溶液中减少的NaOH 的物质的量为0.6mol，质量为24.0g，故D 错误；
故选D。
15．一种电解法制备Ca(H2PO4)2并得到NaOH 等副产物的示意装置如图，下列说法正确的是( )
A．与a、b 相连的分别是电源的负极、正极
B．NaOH 溶液中石墨电极上的反应为2H2O+2e-=H2↑+2OH-
C．A 膜、C 膜均为阴离子交换膜，B 膜为阳离子交换膜
18
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
D．产品室中的Ca2+和原料室的
物质的量浓度同等程度增大
【答案】B
【解析】由图可知，产品Ca(H2PO4)2在产品室生成，左侧石墨作阳极，氯离子放电，电极反应式为
2Cl--2e-=Cl2↑，阳极室的Ca2+透过A 膜进入产品室，A 膜为阳离子交换膜，H2PO4
-透过B 膜进入产品室与
Ca2+结合生成Ca(H2PO4)2，B 膜为阴离子交换膜，右侧石墨极为阴极，水放电，电极反应式为2H2O+2e-
=H2↑+2OH-，Na +透过C 膜进入阴极室，C 膜为阳离子交换膜。A 项，左侧电极为阳极，应连接电源正极，
即a、b 相连的分别是电源的正极、负极，故A 错误；B 项，右侧石墨极为阴极，水放电，电极反应式为
2H2O+2e-=H2↑+2OH-，故B 正确；C 项，A 膜、C 膜为阳离子交换膜，B 膜为阴离子交换膜，故C 错误；D
项，阳极室的Ca2+透过A 膜进入产品室，产品室中的Ca2+离子浓度增大，Na+透过C 膜进入阴极室，原料
室的Na+浓度减小，故D 错误；故选B。
16．(2024·江西赣州中学高三月考)利用细菌处理有机废水产生的电能可以进行脱硫，从而达到废物利
用同时有利于环境保护。脱硫原理：利用羟基自由化基(
，氧元素为-1 价)将燃煤中的含硫物质(主要是
)氧化除去，其装置示意图如图所示。下列说法错误的是( )
A．X 为阴离子交换膜
B．a 为负极，电极反应式为CH3COO-+2H2O-8e-═2CO2↑+7H+
C．理论上处理12.0gFeS2，b 极消耗标况下空气(氧气占空气体积分数21%)约为42L
D．利用羟基自由基除去煤中FeS2的离子方程式：FeS2+15·OH=Fe3++2 SO4
2-+7H2O+H+
【答案】C
【解析】由题干装置图可知，a 为负极，电极反应式为：CH3COO-+2H2O-8e-═2CO2↑+7H+，b 极为正极，
电极反应式为：O2+4e-+2H2O=4OH-，故石墨1 为阳极，电极反应式为H2O-e-═H++•OH，海水中的Na+移向
正极，故Y 为阳离子交换膜，Cl-移向负极，则X 为阴离子交换膜。A 项，由分析可知，X 为阴离子交换膜，
A 正确；B 项，由图可知，a 极碳元素价态升高失电子，故a 极为负极，电极反应式为CH3COO-+2H2O-8e-
19
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
═2CO2↑+7H+，B 正确；C 项，理论上处理12.0gFeS2，需消耗羟基自由化基的物质的量为
×15=1.5mol，石墨1 为阳极，电极反应式为H2O-e-═H++•OH，故转移电子的物质的量为1.5mol，b 极电极
反应式为O2+4e-+2H2O=4OH-，消耗标况下氧气空气体积约为
×22.4L/mol=8.4L，空气(氧气占空气体
积分数21%)约为
=40L，C 错误；D 项，利用羟基自由基除去煤中FeS2，由电子守恒、电荷守恒和原
子守恒可得反应的离子方程式为：FeS2+15·OH=Fe3++2SO4
2-+7H2O+H+，D 正确；故选C。
17．钠硒电池是一类以单质硒或含硒化合物为正极、金属钠为负极的新型电池，具有能量密度大、导
电率高、成本低等优点。以Cu2-xSe 填充碳纳米管作为正极材料的一种钠硒电池工作原理如图所示，充放
电过程中正极材料立方晶胞内未标出因放电产生的0 价Cu 原子。下列说法错误的是( )
A．每个Cu2-xSe 晶胞中Cu2+个数为4x
B．在Na2Se 晶胞结构中，Se2-占据的位置是项点和面心
C．充分放电时，正极的电极反应式为Cu2-xSe + 2Na++2e-=Na2Se+(2-x)Cu
D．充电时外电路中转移lmol 电子，两极质量变化差为23g
【答案】D
【解析】由题意可知，Cu2-xSe 填充碳纳米管作为正极材料，钠较为活泼，钠为负极材料；A 项，根据
“均摊法”， 每个Cu2-xSe 晶胞中含
个Se，则晶胞内铜离子、亚铜离子和为4×(2-x)个，设
铜离子、亚铜离子分别为a、b，则a+b=4×(2-x)，由化合价代数和为零可知，2a+b=4×2，解得a=4x，故A
正确；B 项，由晶胞图示可知，在Na2Se 晶胞结构中，Se2-占据的位置是项点和面心，故B 正确；C 项，充
分放电时，正极Cu2-xSe 得到电子发生还原反应生成零价铜，电极反应式为Cu2-xSe + 2Na++2e-=Na2Se+(2-
20
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
x)Cu，故C 正确；D 项，充电时外电路中转移lmol 电子，阳极释放出1mol 钠离子，质量减小23g，阴极生
成1mol 钠，质量增加23g，两极质量变化差为46g，故D 错误；故选D。
21
