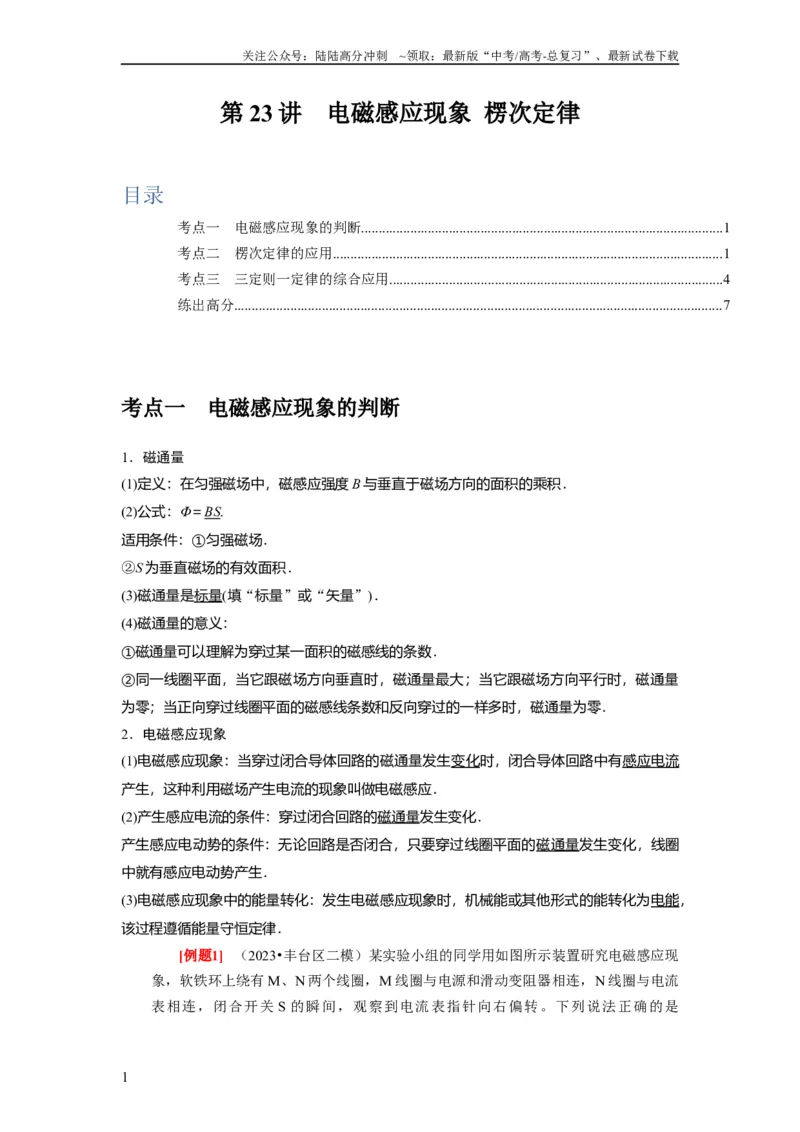

第23 讲 电磁感应现象 楞次定律
目录
考点一 电磁感应现象的判断.......................................................................................................1
考点二 楞次定律的应用...............................................................................................................1
考点三 三定则一定律的综合应用...............................................................................................4
练出高分...........................................................................................................................................7
考点一 电磁感应现象的判断
1．磁通量
(1)定义：在匀强磁场中，磁感应强度B 与垂直于磁场方向的面积的乘积．
(2)公式：Φ＝BS.
适用条件：①匀强磁场．
②S 为垂直磁场的有效面积．
(3)磁通量是标量(填“标量”或“矢量”)．
(4)磁通量的意义：
①磁通量可以理解为穿过某一面积的磁感线的条数．
②同一线圈平面，当它跟磁场方向垂直时，磁通量最大；当它跟磁场方向平行时，磁通量
为零；当正向穿过线圈平面的磁感线条数和反向穿过的一样多时，磁通量为零．
2．电磁感应现象
(1)电磁感应现象：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中有感应电流
产生，这种利用磁场产生电流的现象叫做电磁感应．
(2)产生感应电流的条件：穿过闭合回路的磁通量发生变化．
产生感应电动势的条件：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线圈
中就有感应电动势产生．
(3)电磁感应现象中的能量转化：发生电磁感应现象时，机械能或其他形式的能转化为电能，
该过程遵循能量守恒定律．
[例题1] （2023•丰台区二模）某实验小组的同学用如图所示装置研究电磁感应现
象，软铁环上绕有M、N 两个线圈，M 线圈与电源和滑动变阻器相连，N 线圈与电流
表相连，闭合开关S 的瞬间，观察到电流表指针向右偏转。下列说法正确的是
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（ ）

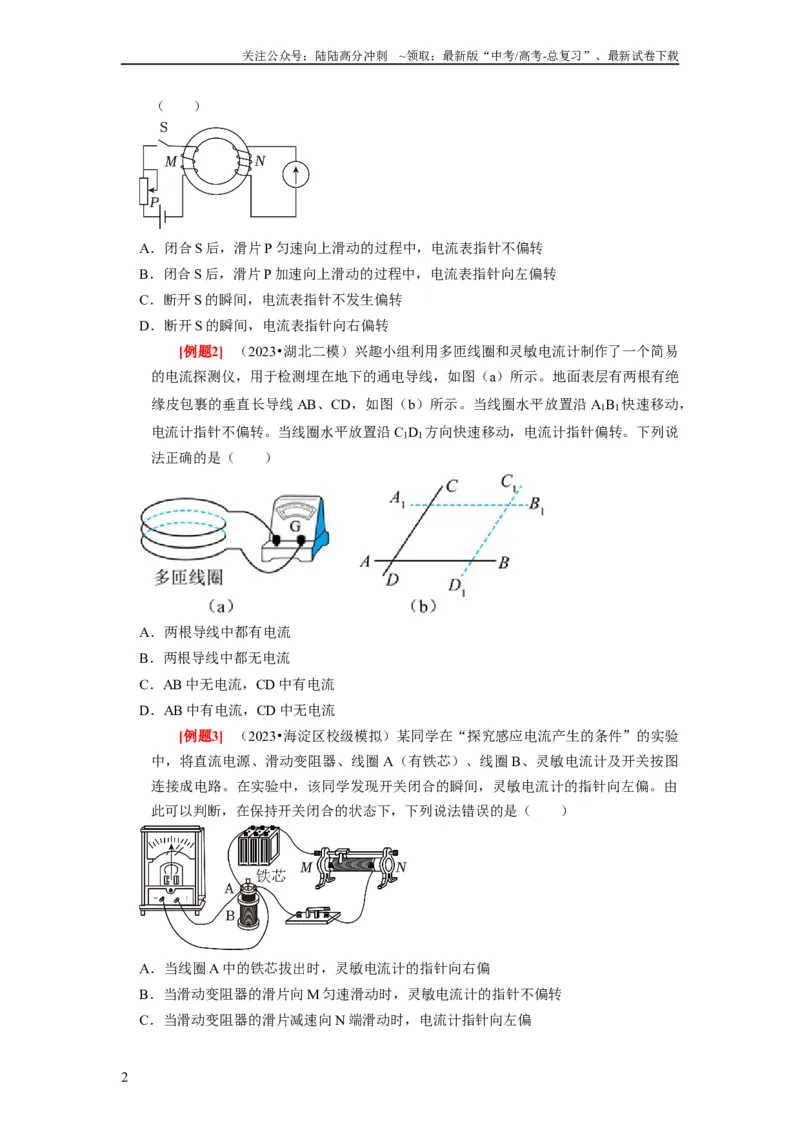

A．闭合S 后，滑片P 匀速向上滑动的过程中，电流表指针不偏转
B．闭合S 后，滑片P 加速向上滑动的过程中，电流表指针向左偏转
C．断开S 的瞬间，电流表指针不发生偏转
D．断开S 的瞬间，电流表指针向右偏转
[例题2] （2023•湖北二模）兴趣小组利用多匝线圈和灵敏电流计制作了一个简易
的电流探测仪，用于检测埋在地下的通电导线，如图（a）所示。地面表层有两根有绝
缘皮包裹的垂直长导线AB、CD，如图（b）所示。当线圈水平放置沿A1B1快速移动，
电流计指针不偏转。当线圈水平放置沿C1D1方向快速移动，电流计指针偏转。下列说
法正确的是（ ）
A．两根导线中都有电流
B．两根导线中都无电流
C．AB 中无电流，CD 中有电流
D．AB 中有电流，CD 中无电流
[例题3] （2023•海淀区校级模拟）某同学在“探究感应电流产生的条件”的实验
中，将直流电源、滑动变阻器、线圈A（有铁芯）、线圈B、灵敏电流计及开关按图
连接成电路。在实验中，该同学发现开关闭合的瞬间，灵敏电流计的指针向左偏。由
此可以判断，在保持开关闭合的状态下，下列说法错误的是（ ）
A．当线圈A 中的铁芯拔出时，灵敏电流计的指针向右偏
B．当滑动变阻器的滑片向M 匀速滑动时，灵敏电流计的指针不偏转
C．当滑动变阻器的滑片减速向N 端滑动时，电流计指针向左偏
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
D．让线圈A（有铁芯）、线圈B 处于相对静止，它们一起向上运动，电流计指针不偏
转
[例题4] （2023•嘉兴一模）如图所示为一地下电缆探测装置，圆形金属线圈可沿
水平面不同方向运动，若水平Oxy 地面下有一平行于y 轴且通有恒定电流I 的长直导
线，P、M 和N 为地面上的三点，线圈圆心P 点位于导线正上方，MN 平行于y 轴，
PN 平行于x 轴、PQ 关于导线上下对称。则（ ）
A．电流I 在P、Q 两点产生磁感应强度相同
B．电流I 在M、N 两点产生磁感应强度大小BM＝BN
C．线圈从P 点匀速运动到N 点过程中磁通量不变
D．线圈沿y 方向匀加速运动时，产生恒定的感应电流
[例题5] （2021•江苏模拟）有人根据条形磁铁的磁场分布情况用塑料制作了一个
模具，模具的侧边界刚好与该条形磁铁的磁感线重合，如图所示。另取一个柔软的弹
性导体线圈套在模具上方某位置，线圈贴着模具上下移动的过程中，下列说法正确的
是（地磁场很弱，可以忽略）（ ）
A．线圈切割磁感线，线圈中出现感应电流
B．线圈紧密套在模具上移动过程中不出现感应电流
C．由于线圈所在处的磁场是不均匀的，故而不能判断线圈中是否有电流产生
D．若线圈平面放置不水平，则移动过程中会产生感应电流
考点二 楞次定律的应用
1．楞次定律
(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化．
(2)适用情况：所有的电磁感应现象．
2．楞次定律中“阻碍”的含义
→
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
→

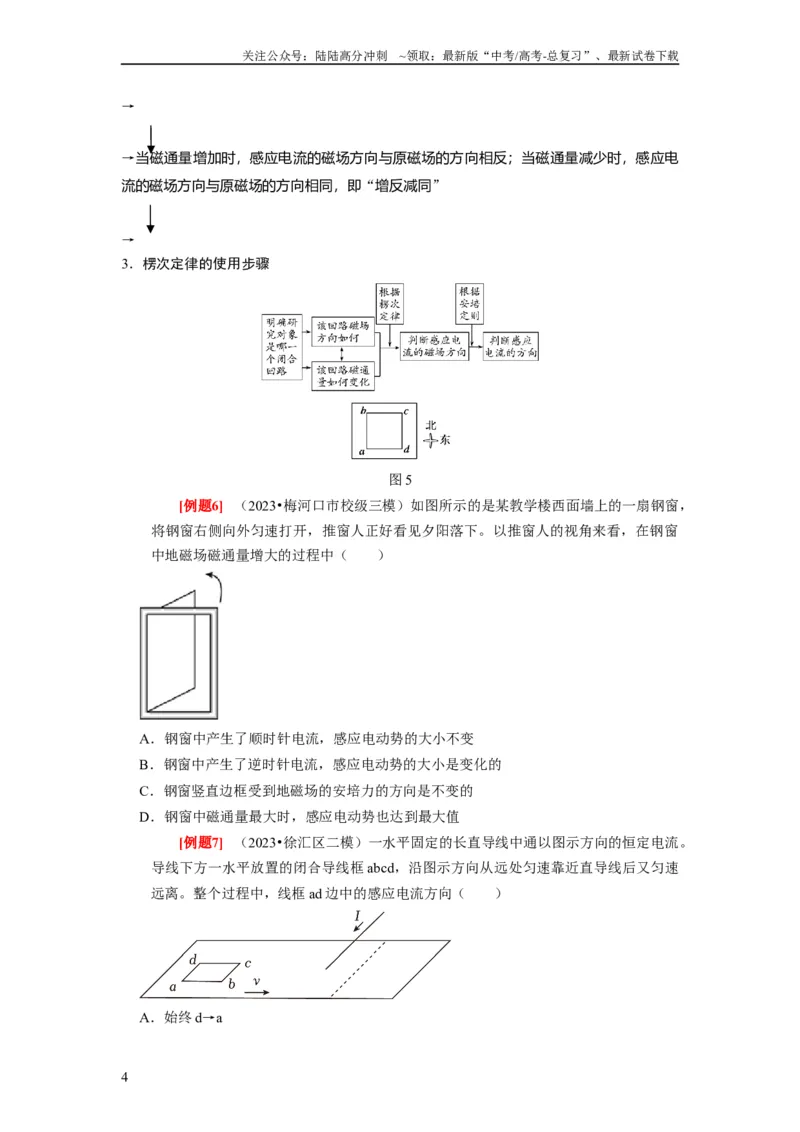

→当磁通量增加时，感应电流的磁场方向与原磁场的方向相反；当磁通量减少时，感应电
流的磁场方向与原磁场的方向相同，即“增反减同”
→
3．楞次定律的使用步骤
图5
[例题6] （2023•梅河口市校级三模）如图所示的是某教学楼西面墙上的一扇钢窗，
将钢窗右侧向外匀速打开，推窗人正好看见夕阳落下。以推窗人的视角来看，在钢窗
中地磁场磁通量增大的过程中（ ）
A．钢窗中产生了顺时针电流，感应电动势的大小不变
B．钢窗中产生了逆时针电流，感应电动势的大小是变化的
C．钢窗竖直边框受到地磁场的安培力的方向是不变的
D．钢窗中磁通量最大时，感应电动势也达到最大值
[例题7] （2023•徐汇区二模）一水平固定的长直导线中通以图示方向的恒定电流。
导线下方一水平放置的闭合导线框abcd，沿图示方向从远处匀速靠近直导线后又匀速
远离。整个过程中，线框ad 边中的感应电流方向（ ）
A．始终d→a
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
B．先d→a，再a→d，再d→a
C．先d→a，再a→d
D．先d→a，再a→d，再d→a，再a→d，再d→a

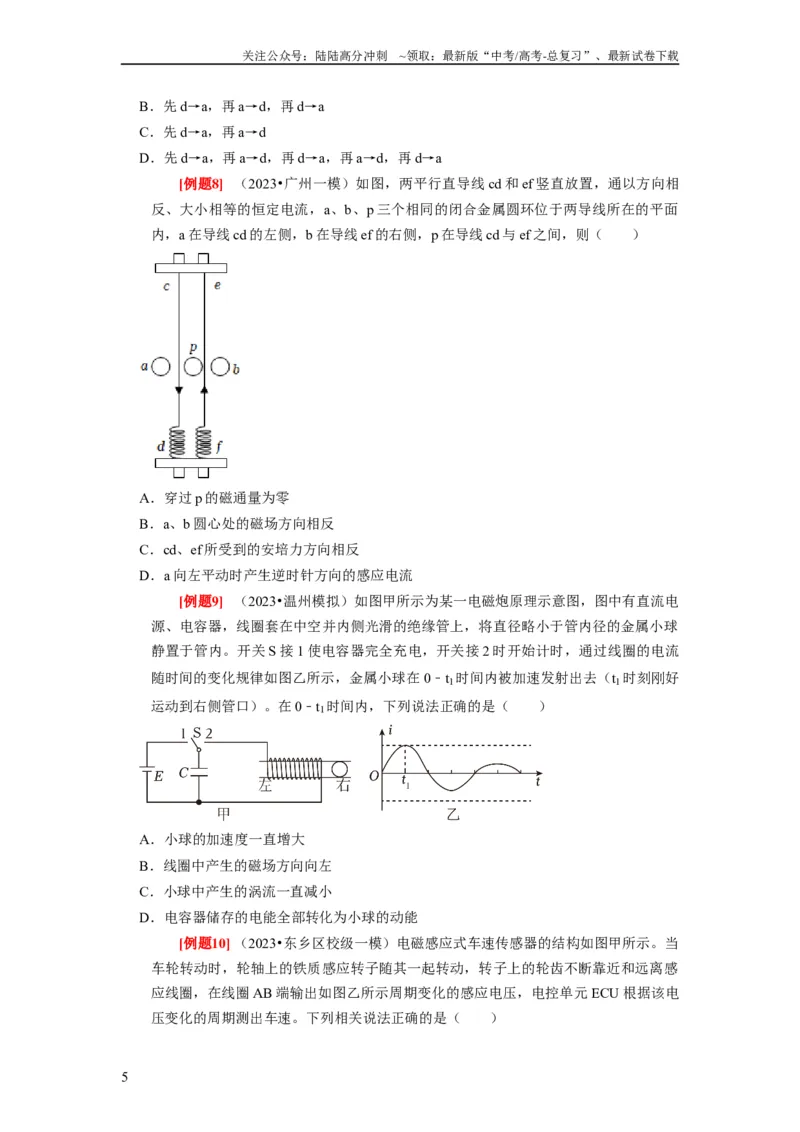

[例题8] （2023•广州一模）如图，两平行直导线cd 和ef 竖直放置，通以方向相
反、大小相等的恒定电流，a、b、p 三个相同的闭合金属圆环位于两导线所在的平面
内，a 在导线cd 的左侧，b 在导线ef 的右侧，p 在导线cd 与ef 之间，则（ ）
A．穿过p 的磁通量为零
B．a、b 圆心处的磁场方向相反
C．cd、ef 所受到的安培力方向相反
D．a 向左平动时产生逆时针方向的感应电流
[例题9] （2023•温州模拟）如图甲所示为某一电磁炮原理示意图，图中有直流电
源、电容器，线圈套在中空并内侧光滑的绝缘管上，将直径略小于管内径的金属小球
静置于管内。开关S 接1 使电容器完全充电，开关接2 时开始计时，通过线圈的电流
随时间的变化规律如图乙所示，金属小球在0﹣t1时间内被加速发射出去（t1时刻刚好
运动到右侧管口）。在0﹣t1时间内，下列说法正确的是（ ）
A．小球的加速度一直增大
B．线圈中产生的磁场方向向左
C．小球中产生的涡流一直减小
D．电容器储存的电能全部转化为小球的动能
[例题10] （2023•东乡区校级一模）电磁感应式车速传感器的结构如图甲所示。当
车轮转动时，轮轴上的铁质感应转子随其一起转动，转子上的轮齿不断靠近和远离感
应线圈，在线圈AB 端输出如图乙所示周期变化的感应电压，电控单元ECU 根据该电
压变化的周期测出车速。下列相关说法正确的是（ ）
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

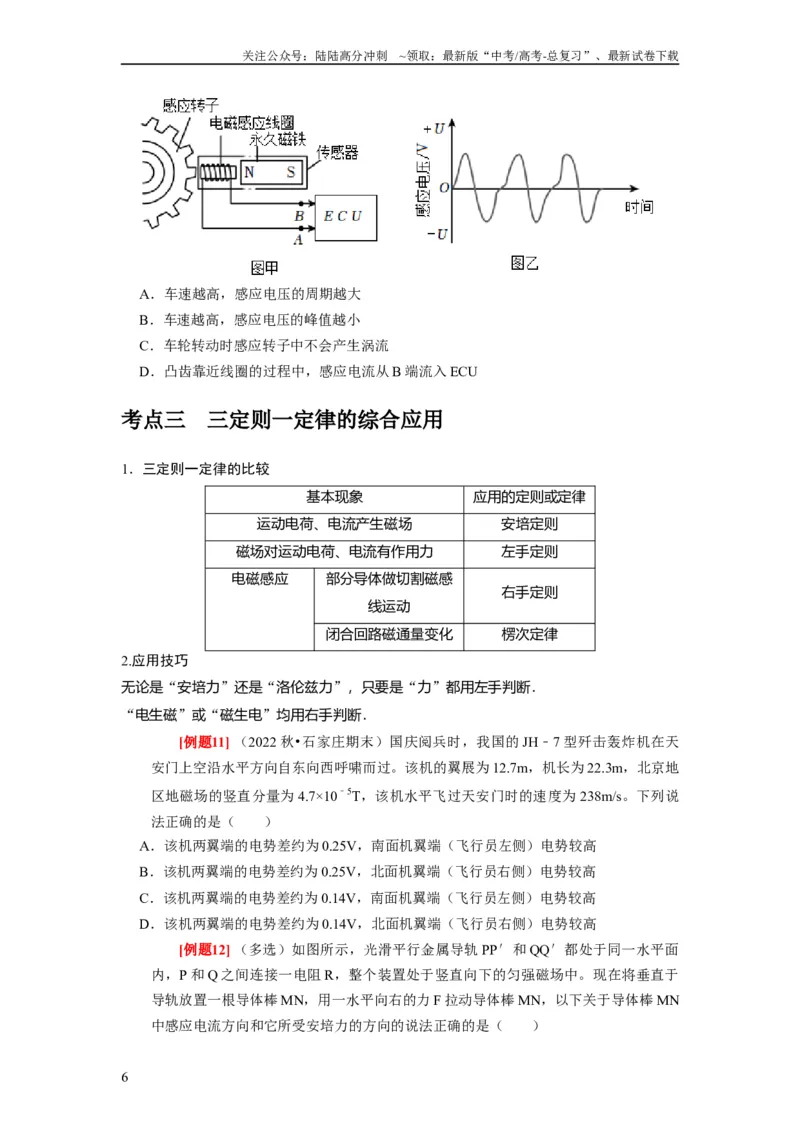

A．车速越高，感应电压的周期越大
B．车速越高，感应电压的峰值越小
C．车轮转动时感应转子中不会产生涡流
D．凸齿靠近线圈的过程中，感应电流从B 端流入ECU
考点三 三定则一定律的综合应用
1．三定则一定律的比较
基本现象
应用的定则或定律
运动电荷、电流产生磁场
安培定则
磁场对运动电荷、电流有作用力
左手定则
电磁感应
部分导体做切割磁感
线运动
右手定则
闭合回路磁通量变化
楞次定律
2.应用技巧
无论是“安培力”还是“洛伦兹力”，只要是“力”都用左手判断．
“电生磁”或“磁生电”均用右手判断．
[例题11] （2022 秋•石家庄期末）国庆阅兵时，我国的JH﹣7 型歼击轰炸机在天
安门上空沿水平方向自东向西呼啸而过。该机的翼展为12.7m，机长为22.3m，北京地
区地磁场的竖直分量为4.7×10﹣5T，该机水平飞过天安门时的速度为238m/s。下列说
法正确的是（ ）
A．该机两翼端的电势差约为0.25V，南面机翼端（飞行员左侧）电势较高
B．该机两翼端的电势差约为0.25V，北面机翼端（飞行员右侧）电势较高
C．该机两翼端的电势差约为0.14V，南面机翼端（飞行员左侧）电势较高
D．该机两翼端的电势差约为0.14V，北面机翼端（飞行员右侧）电势较高
[例题12] （多选）如图所示，光滑平行金属导轨PP′和QQ′都处于同一水平面
内，P 和Q 之间连接一电阻R，整个装置处于竖直向下的匀强磁场中。现在将垂直于
导轨放置一根导体棒MN，用一水平向右的力F 拉动导体棒MN，以下关于导体棒MN
中感应电流方向和它所受安培力的方向的说法正确的是（ ）
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．感应电流方向是N→M
B．感应电流方向是M→N
C．安培力水平向左
D．安培力水平向右
[例题13] 如图，边长为d 的正方形线圈，从位置A 开始向右运动，并穿过宽为L
（L＞d）匀强磁场区域到达位置B，则（ ）
A．整个过程，线圈中始终有感应电流
B．整个过程，线圈中始终没有感应电流
C．线圈进入磁场和离开磁场的过程中，线圈中有感应电流，方向都是逆时针方向
D．线圈进入磁场过程中，感应电流的方向为逆时针方向；穿出磁场的过程中，感应电
流的方向为顺时针方向
[例题14] 如图所示，垂直平面向里的匀强磁场右边界为直线，左边界为折线，折
线与水平线的夹角均为45°，一个正方形导线框的边长与磁场最小宽度MN 均为l，线
框从图示位置沿水平线向右匀速穿过磁场过程中，规定线框中逆时针方向为感应电流
的正方向，则感应电流随运动距离的变化图像为（ ）
A．
B．
C．
D．
[例题15] 2018 珠海航展已于2018 年11 月6﹣11 日在珠海国际航展中心举行，其
中我国歼10﹣B 眼镜蛇飞行表演让飞行爱好者赚足了眼球。如图所示是某飞机在珠海
从北往南飞行过程中的一个镜头，当飞机从水平位置飞到竖直位置时，相对于飞行员
来说，关于飞机的左右机翼电势高低的说法中正确的是（ ）
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．不管水平飞行还是竖直向上飞行，都是飞机的左侧机翼电势高
B．不管水平飞行还是竖直向上飞行，都是飞行的右侧机翼电势高
C．水平飞行时，飞机的左侧机翼电势高，竖直向上飞行时机翼右侧电势高
D．水平飞行时，飞机的左侧机翼电势低，竖直向上飞行时机翼的左侧电势高。
练出高分
一．选择题（共10 小题）
1．如图，弹簧上端固定，下端悬挂一个磁铁，磁铁的N 极位于下端。在磁铁下端放一个
固定的闭合金属圆环，将磁铁托起到某一高度后放开，发现磁铁很快地停下（ ）
A．磁铁和弹簧组成的系统机械能守恒
B．该实验现象不符合能量守恒定律
C．若磁铁的S 极向下，磁铁振动时间会变长
D．磁铁很快停下伴随着圆环中产生感应电流
2．下列给出了与感应电流产生条件相关的四幅情景图，其中判断正确的是（ ）
A．图甲水平放置的圆形线圈正上方通有逐渐减小的电流，圆线圈中没有感应电流
B．图乙正方形金属线圈绕竖直虚线转动的过程中，正方形线圈中不会有感应电流
C．图丙中的闭合导线框以其任何一条边为轴在磁场中旋转，都可以产生感应电流
D．图丁金属杆在F 作用下向右运动过程中，若磁场减弱，回路一定会产生感应电流
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
3．某实验装置如图所示，在铁芯P 上绕着两个线圈A 和B。如果线圈A 中电流i 随时间t
的关系如图所示的A、B、C、D 四种情况，那么在t1到t2这段时间内，四种情况中线圈
B 中没有感应电流的是（ ）
A．
B．
C．
D．
4．如图所示，导线ab 和cd 互相平行，则下列四种情况下导线中无电流的是（ ）
A．开关S 闭合或断开的瞬间
B．开关S 是闭合的，但滑动触头向左滑
C．开关S 是闭合的，但滑动触头向右滑
D．开关S 始终闭合，不滑动触头
5．航母上飞机弹射起飞是利用电磁驱动来实现的。电磁驱动原理如图所示，当固定线圈上
左右突然通过直流电流时，线圈左端的金属环被光滑绝缘杆弹射出去。现在固定线圈左
侧同一位置，先后放有分别用横截面积相等的铜和铝导线制成形状、大小相同的两个闭
合环，且电阻率ρ 铜≤ρ 铝。闭合开关S 的瞬间（ ）
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．从左侧看环中感应电流沿逆时针方向
B．铜环受到的安培力小于铝环受到的安培力
C．若将环放置在线圈右方，环将向左运动
D．电池正负极调换后，金属环仍能向左弹射
6．如图（a）所示，两个闭合圆形线圈A、B 的圆心重合，放在同一水平面内，线圈A 中
通以如图（b）所示的交变电流，t＝0 时电流方向为顺时针（如图箭头所示），在t1～t2
时间段内，对于线圈B，下列说法中正确的是（ ）
A．线圈B 内有逆时针方向的电流，线圈有扩张的趋势
B．线圈B 内有逆时针方向的电流，线圈有收缩的趋势
C．线圈B 内有顺时针方向的电流，线圈有收缩的趋势
D．线圈B 内有顺时针方向的电流，线圈有扩张的趋势
7．如图所示，光滑固定的金属导轨M、N 水平放置，两根导体棒P、Q 平行放置在导轨上
形成一个闭合回路，一条形磁铁从高处下落接近回路时（重力加速度为g）（ ）
A．P、Q 将相互远离
B．磁铁的加速度小于g
C．磁铁的加速度等于g
D．磁铁下落时势能的减少量等于其动能的增加量
8．一个长直密绕螺线管N 放在一个金属圆环M 的中心，圆环轴线与螺线管轴线重合，如
图甲所示。螺线管N 通有如图乙所示的电流，下列说法正确的是（ ）
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．t = T
8 时刻，圆环有收缩的趋势
B．t = T
4 时刻，圆环中感应电流最大
C．t = 3T
8 时刻，圆环有收缩的趋势
D．t = T
8 和t = 3T
8 时刻，圆环内有相同的感应电流
9． 2020 年9 月1 日消息，广东清远磁浮列车圆满完成整车静态调试，运行试验如图1。
图2 是磁悬浮的原理图，图中甲是圆柱形磁铁，乙是用高温超导材料制成的超导圆环，
将超导圆环乙水平放在磁铁甲上，它就能在磁力的作用下悬浮在磁铁甲的上方空中，若
甲的N 极朝上，在乙放入磁场向下运动的过程中（ ）
A．俯视，乙中感应电流的方向为顺时针方向；当乙稳定后，感应电流消失
B．俯视，乙中感应电流的方向为顺时针方向；当乙稳定后，感应电流仍存在
C．俯视，乙中感应电流的方向为逆时针方向；当乙稳定后，感应电流消失
D．俯视，乙中感应电流的方向为逆时针方向；当乙稳定后，感应电流仍存在
10．长直导线与矩形线框abcd 处在同一平面中静止不动，如图甲所示。长直导线中通以大
小和方向都随时间做周期性变化的电流，i﹣t 图象如图乙所示。规定沿长直导线方向上
的电流为正方向。关于最初一个周期内矩形线框中感应电流的方向，下列说法正确的是
（ ）
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．由顺时针方向变为逆时针方向
B．由逆时针方向变为顺时针方向
C．由顺时针方向变为逆时针方向，再变为顺时针方向
D．由逆时针方向变为顺时针方向，再变为逆时针方向
二．多选题（共2 小题）
11．如图甲所示，某同学在研究电磁感应现象时，将一线圈两端与电流传感器相连，强磁
铁从长玻璃管上端由静止下落，电流传感器记录了强磁铁穿过线圈过程中电流随时间变
化的图像，t2时刻电流为0，如图乙所示。下列说法正确的是（ ）
A．在t2时刻，穿过线圈的磁通量的变化率为0
B．在t1到t2时间内，强磁铁的加速度大于重力加速度
C．强磁铁穿过线圈的过程中，受到线圈的作用力先向上后向下
D．在t1到t3的时间内，强磁铁重力势能的减少量大于其动能的增加量
12．下图中能产生感应电流的是（ ）
A．甲图中两根导体棒以一定的速度向相反方向运动
B．乙图中导体框以一定的速度水平向右运动
C．丙图中环形导线正上方通入逐渐增大的电流
D．丁图中条形磁铁水平向右靠近环形导体
12
