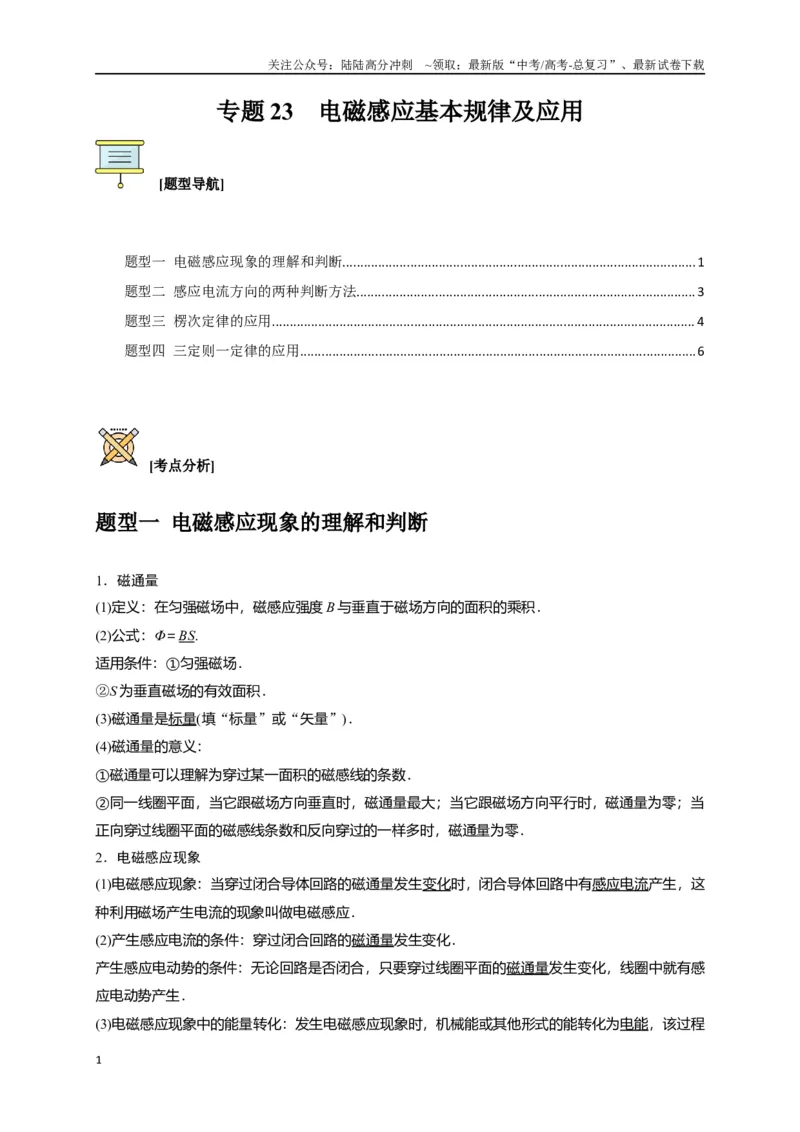

专题23 电磁感应基本规律及应用
[题型导航]
题型一 电磁感应现象的理解和判断...................................................................................................1
题型二 感应电流方向的两种判断方法...............................................................................................3
题型三 楞次定律的应用....................................................................................................................... 4
题型四 三定则一定律的应用...............................................................................................................6
[考点分析]
题型一 电磁感应现象的理解和判断
1．磁通量
(1)定义：在匀强磁场中，磁感应强度B 与垂直于磁场方向的面积的乘积．
(2)公式：Φ＝BS.
适用条件：①匀强磁场．
②S 为垂直磁场的有效面积．
(3)磁通量是标量(填“标量”或“矢量”)．
(4)磁通量的意义：
①磁通量可以理解为穿过某一面积的磁感线的条数．
②同一线圈平面，当它跟磁场方向垂直时，磁通量最大；当它跟磁场方向平行时，磁通量为零；当
正向穿过线圈平面的磁感线条数和反向穿过的一样多时，磁通量为零．
2．电磁感应现象
(1)电磁感应现象：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中有感应电流产生，这
种利用磁场产生电流的现象叫做电磁感应．
(2)产生感应电流的条件：穿过闭合回路的磁通量发生变化．
产生感应电动势的条件：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线圈中就有感
应电动势产生．
(3)电磁感应现象中的能量转化：发生电磁感应现象时，机械能或其他形式的能转化为电能，该过程
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

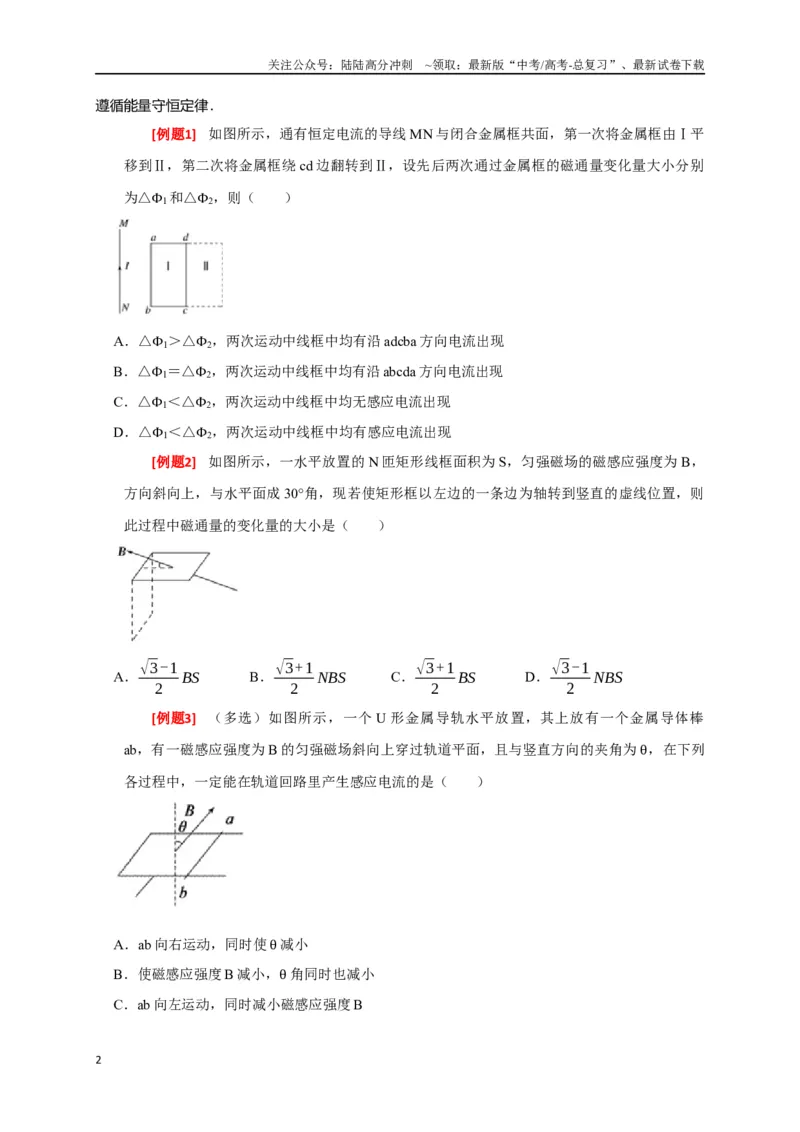

遵循能量守恒定律．
[例题1]
如图所示，通有恒定电流的导线MN 与闭合金属框共面，第一次将金属框由Ⅰ平
移到Ⅱ，第二次将金属框绕cd 边翻转到Ⅱ，设先后两次通过金属框的磁通量变化量大小分别
为△Φ1和△Φ2，则（ ）
A．△Φ1＞△Φ2，两次运动中线框中均有沿adcba 方向电流出现
B．△Φ1＝△Φ2，两次运动中线框中均有沿abcda 方向电流出现
C．△Φ1＜△Φ2，两次运动中线框中均无感应电流出现
D．△Φ1＜△Φ2，两次运动中线框中均有感应电流出现
[例题2]
如图所示，一水平放置的N 匝矩形线框面积为S，匀强磁场的磁感应强度为B，
方向斜向上，与水平面成30°角，现若使矩形框以左边的一条边为轴转到竖直的虚线位置，则
此过程中磁通量的变化量的大小是（ ）
A．√3-1
2
BS
B．√3+1
2
NBS
C．√3+1
2
BS
D．√3-1
2
NBS
[例题3]
（多选）如图所示，一个U 形金属导轨水平放置，其上放有一个金属导体棒
ab，有一磁感应强度为B 的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ，在下列
各过程中，一定能在轨道回路里产生感应电流的是（ ）
A．ab 向右运动，同时使θ 减小
B．使磁感应强度B 减小，θ 角同时也减小
C．ab 向左运动，同时减小磁感应强度B
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

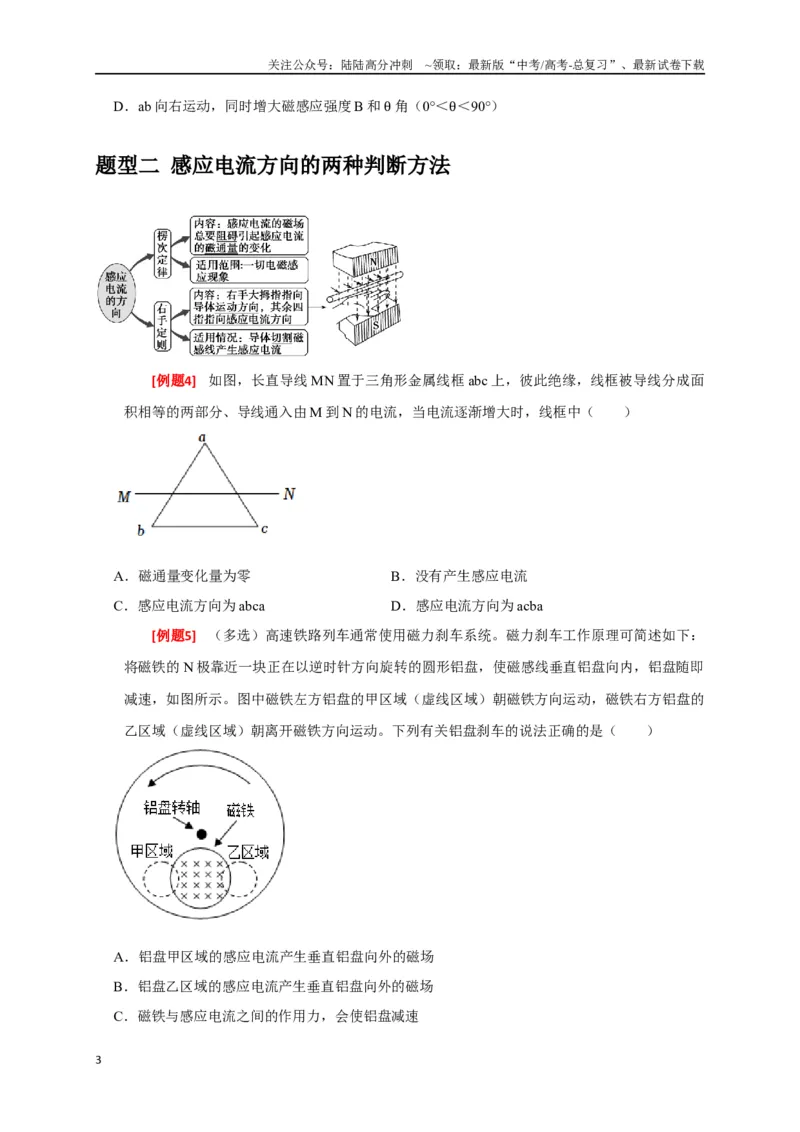

D．ab 向右运动，同时增大磁感应强度B 和θ 角（0°＜θ＜90°）
题型二 感应电流方向的两种判断方法
[例题4]
如图，长直导线MN 置于三角形金属线框abc 上，彼此绝缘，线框被导线分成面
积相等的两部分、导线通入由M 到N 的电流，当电流逐渐增大时，线框中（ ）
A．磁通量变化量为零
B．没有产生感应电流
C．感应电流方向为abca
D．感应电流方向为acba
[例题5]
（多选）高速铁路列车通常使用磁力刹车系统。磁力刹车工作原理可简述如下：
将磁铁的N 极靠近一块正在以逆时针方向旋转的圆形铝盘，使磁感线垂直铝盘向内，铝盘随即
减速，如图所示。图中磁铁左方铝盘的甲区域（虚线区域）朝磁铁方向运动，磁铁右方铝盘的
乙区域（虚线区域）朝离开磁铁方向运动。下列有关铝盘刹车的说法正确的是（ ）
A．铝盘甲区域的感应电流产生垂直铝盘向外的磁场
B．铝盘乙区域的感应电流产生垂直铝盘向外的磁场
C．磁铁与感应电流之间的作用力，会使铝盘减速
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

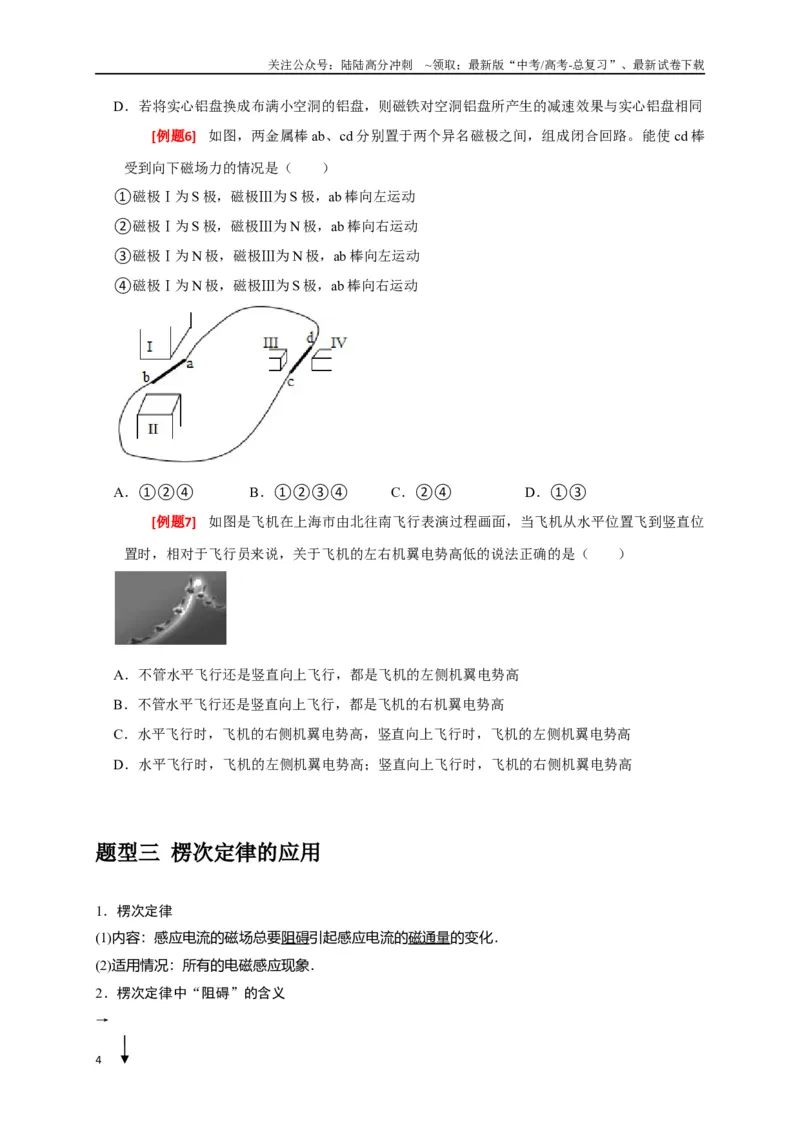

D．若将实心铝盘换成布满小空洞的铝盘，则磁铁对空洞铝盘所产生的减速效果与实心铝盘相同
[例题6]
如图，两金属棒ab、cd 分别置于两个异名磁极之间，组成闭合回路。能使cd 棒
受到向下磁场力的情况是（ ）
①磁极Ⅰ为S 极，磁极Ⅲ为S 极，ab 棒向左运动
②磁极Ⅰ为S 极，磁极Ⅲ为N 极，ab 棒向右运动
③磁极Ⅰ为N 极，磁极Ⅲ为N 极，ab 棒向左运动
④磁极Ⅰ为N 极，磁极Ⅲ为S 极，ab 棒向右运动
A．①②④
B．①②③④
C．②④
D．①③
[例题7]
如图是飞机在上海市由北往南飞行表演过程画面，当飞机从水平位置飞到竖直位
置时，相对于飞行员来说，关于飞机的左右机翼电势高低的说法正确的是（ ）
A．不管水平飞行还是竖直向上飞行，都是飞机的左侧机翼电势高
B．不管水平飞行还是竖直向上飞行，都是飞机的右机翼电势高
C．水平飞行时，飞机的右侧机翼电势高，竖直向上飞行时，飞机的左侧机翼电势高
D．水平飞行时，飞机的左侧机翼电势高；竖直向上飞行时，飞机的右侧机翼电势高
题型三 楞次定律的应用
1．楞次定律
(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化．
(2)适用情况：所有的电磁感应现象．
2．楞次定律中“阻碍”的含义
→
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
→

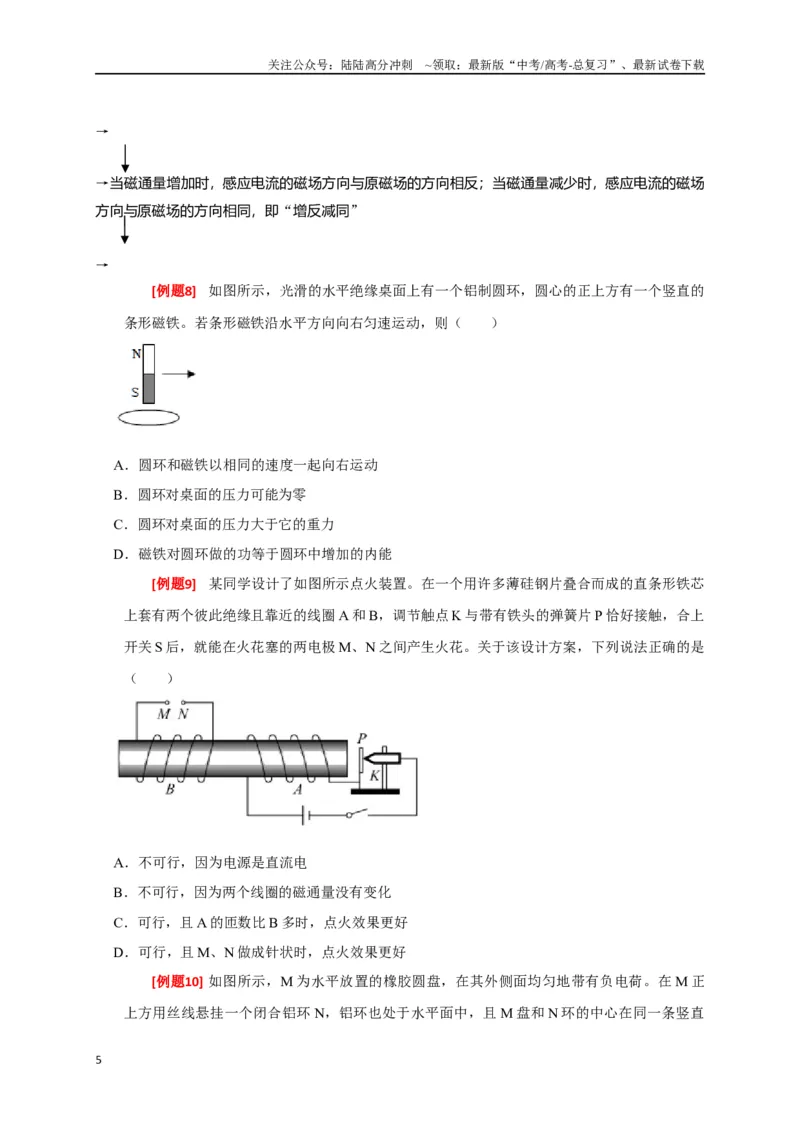

→当磁通量增加时，感应电流的磁场方向与原磁场的方向相反；当磁通量减少时，感应电流的磁场
方向与原磁场的方向相同，即“增反减同”
→
[例题8]
如图所示，光滑的水平绝缘桌面上有一个铝制圆环，圆心的正上方有一个竖直的
条形磁铁。若条形磁铁沿水平方向向右匀速运动，则（ ）
A．圆环和磁铁以相同的速度一起向右运动
B．圆环对桌面的压力可能为零
C．圆环对桌面的压力大于它的重力
D．磁铁对圆环做的功等于圆环中增加的内能
[例题9]
某同学设计了如图所示点火装置。在一个用许多薄硅钢片叠合而成的直条形铁芯
上套有两个彼此绝缘且靠近的线圈A 和B，调节触点K 与带有铁头的弹簧片P 恰好接触，合上
开关S 后，就能在火花塞的两电极M、N 之间产生火花。关于该设计方案，下列说法正确的是
（ ）
A．不可行，因为电源是直流电
B．不可行，因为两个线圈的磁通量没有变化
C．可行，且A 的匝数比B 多时，点火效果更好
D．可行，且M、N 做成针状时，点火效果更好
[例题10] 如图所示，M 为水平放置的橡胶圆盘，在其外侧面均匀地带有负电荷。在M 正
上方用丝线悬挂一个闭合铝环N，铝环也处于水平面中，且M 盘和N 环的中心在同一条竖直
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
线O1O2上，现让橡胶盘由静止开始绕O1O2轴按图示方向逆时针加速转动，下列说法正确的是
（ ）
A．铝环N 有沿顺时针方向的感应电流
B．铝环N 有扩大的趋势
C．橡胶圆盘M 对铝环N 的作用力方向竖直向下
D．橡胶圆盘M 对铝环N 的作用力方向竖直向上
[例题11] 航空母舰上飞机弹射起飞可以利用电磁驱动来实现。电磁驱动原理如图所示，当
固定线圈上突然通入直流电流时，靠近线圈左端放置的金属环被弹射出去，如果在线圈左侧同
一位置先后分别放置用铜和铝导线制成的形状完全相同的两个闭合导线环，且电阻率ρ 铜＜ρ 铝，
闭合开关S 瞬间，下列判断正确的是（ ）
A．从左侧看环中感应电流沿逆时针方向
B．铜环受到的安培力大于铝环受到的安培力
C．电池正负极调换后，导线环将不能向左弹射
D．若将铜环放在线圈右侧，铜环将向左运动
题型四 三定则一定律的应用
1．三定则一定律的比较
基本现象
应用的定则或定律
运动电荷、电流产生磁场
安培定则
磁场对运动电荷、电流有作用力
左手定则
电磁感应
部分导体做切割磁感
右手定则
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
线运动
闭合回路磁通量变化
楞次定律
2.应用技巧
无论是“安培力”还是“洛伦兹力”，只要是“力”都用左手判断．
“电生磁”或“磁生电”均用右手判断．
[例题12] 如图，C、D 是两条竖直且足够长的固定导轨（电阻不计），导轨间存在垂直纸
面向里的匀强磁场，EF 是一个固定螺线管，C、D 的输出端a、b 分别连接EF 的输入端c、d，
P 是在EF 的正下方水平放置在地面上的铝圆环。现对金属棒AB 施加一竖直向上的力使金属棒
由静止开始向上做匀加速运动，在运动过程中棒始终与C、D 导轨良好接触，可认为通电螺线
管在圆环中产生的磁感应强度与通过螺线管的电流成正比，则（ ）
A．金属棒中的感应电流方向由A 到B
B．P 环有收缩的趋势
C．P 环对地面的压力逐渐减小
D．P 环中感应电流逐渐变大
[例题13] 如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，MN 的
左边有一如图所示的闭合电路，当PQ 在一外力的作用下运动时，MN 向右运动，则PQ 所做的
运动可能是（ ）
A．向右加速运动
B．向左匀速运动
C．向左减速运动
D．向右减速运动
[例题14] （多选）如图所示的电路中，有界匀强磁场方向垂直水平光滑金属导轨所在平面，
方向如图所示，若放在导轨上的ab 棒突然向右移动，这可能发生在（ ）
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．闭合开关S 的瞬间
B．断开开关S 的瞬间
C．闭合开关S 后，减小滑动变阻器R 接入电路的阻值时
D．闭合开关S 后，增大滑动变阻器R 接入电路的阻值时
[例题15] （多选）如图所示，金属导轨上的导体棒ab 在匀强磁场中沿导轨做下列哪种运
动时，铜制线圈c 中将有感应电流产生且被螺线管吸引（ ）
A．向右做匀速运动
B．向左做减速运动
C．向右做减速运动
D．向右做加速运动
[例题16] （多选）如图所示装置中，cd 杆原来静止。当ab 杆做如下哪些运动时，cd 杆将
向右移动？（ ）
A．向右匀速运动
B．向右加速运动
C．向左加速运动
D．向左减速运动
[例题17] （多选）如图甲所示，等离子气流由左方连续以v0射入P1和P2两板间的匀强磁
场中，ab 直导线与P1、P2相连接，线圈A 与直导线cd 连接．线圈A 内有随图乙所示的变化磁
场，且磁场B 的正方向规定为向左，如图甲所示，则下列说法正确的是（ ）
A．0～1 s 内ab、cd 导线互相排斥
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
B．1～2 s 内ab、cd 导线互相排斥
C．2～3 s 内ab、cd 导线互相排斥
D．3～4 s 内ab、cd 导线互相排斥
