第 57 讲 电磁感应中的动力学和能量问题
目录
复习目标
网络构建
考点一 电磁感应中的动力学问题
【夯基·必备基础知识梳理】
知识点1 两种状态及处理方法
知识点2 力学对象和电学对象的相互关系
知识点3分析电磁感应现象中动力学问题的基本步骤
【提升·必考题型归纳】
考向1 电磁感应中的平衡问题
考向2 电磁感应中的非平衡问题
考点二 电磁感应现象中的能量问题
【夯基·必备基础知识梳理】
知识点1 电磁感应现象中的能量转化
知识点2 求解焦耳热Q的三种方法
知识点3 能量转化问题的分析步骤
【提升·必考题型归纳】
考向1 电磁感应现象中的线框类问题
考向2 电磁感应现象中的单棒类问题
真题感悟
1、利用动力学的观点处理电磁感应问题。

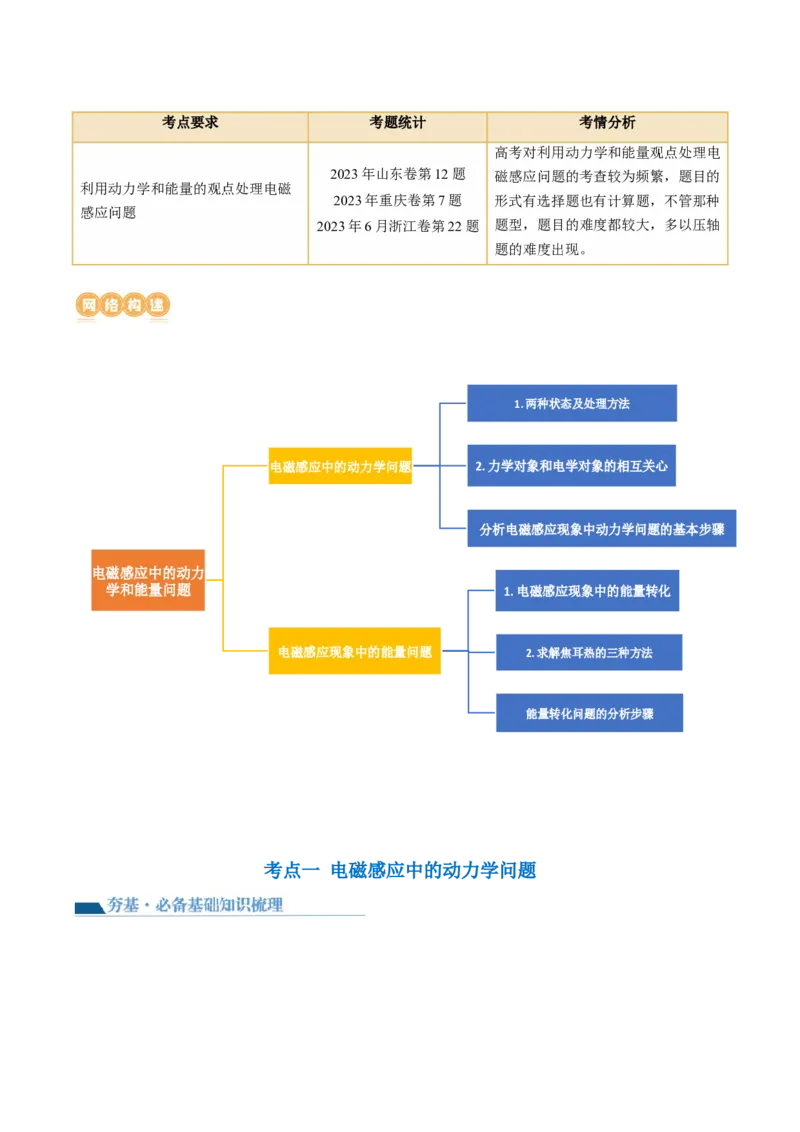

2、利用能量的观点处理电磁感应问题。考点要求 考题统计 考情分析
高考对利用动力学和能量观点处理电
2023年山东卷第12题 磁感应问题的考查较为频繁，题目的
利用动力学和能量的观点处理电磁
2023年重庆卷第7题 形式有选择题也有计算题，不管那种
感应问题
2023年6月浙江卷第22题 题型，题目的难度都较大，多以压轴
题的难度出现。
1.两种状态及处理方法
电磁感应中的动力学问题 2.力学对象和电学对象的相互关心
分析电磁感应现象中动力学问题的基本步骤
电磁感应中的动力
学和能量问题 1.电磁感应现象中的能量转化
电磁感应现象中的能量问题 2.求解焦耳热的三种方法
能量转化问题的分析步骤
考点一 电磁感应中的动力学问题知识点1 两种状态及处理方法
状态 特征 处理方法
平衡态 加速度为零 根据平衡条件列式分析
非平衡态 加速度不为零 根据牛顿第二定律进行动态分析或结合功能关系进行分析
知识点2 力学对象和电学对象的相互关系
知识点3分析电磁感应现象中动力学问题的基本步骤
考向1 电磁感应中的平衡问题
1．如图1所示，匝数 、边长为 、电阻 、重力未知的正方形金属线框用两根均带有
拉力传感器（图中未画出）的绝缘轻绳悬挂在天花板上。位于线框中间的虚线上方充满磁场，磁感应强度
按 （ 未知且为恒量，式中各量的单位均为国际单位）变化，电脑显示每个拉力传感器的示数变化
如图2所示，整个过程中轻绳未断且线框始终处于静止状态。不考虑线框的形变和电阻的变化。下列说法
正确的是（ ）A．线框的重力为4N
B．k的值为
C． 时间内线框的功率为4W
D． 时间内通过金属线框某一截面的电荷量为2C
2．如图所示，匝数 、截面积 、电阻忽略的线圈内有垂直于线圈平面向上的匀强磁
场 ，磁感应强度随时间变化为 ，其变化率 。线圈通过导线与两根相互平行的金属导轨
MN、PQ相连，导轨间距 ，其电阻不计，两导轨及其构成的平面与水平面夹角 。金属棒ab
垂直于导轨放置，且始终与导轨良好接触。已知金属棒的质量 、电阻 。当导轨平面内
无磁场时，金属棒ab恰好静止在导轨上。 时刻，加入垂直于导轨平面向上的匀强磁场，磁感应强度
从0开始缓慢增大（不考虑该变化产生的感应电动势）。已知最大静摩擦力等于滑动摩擦力，
， 。下列说法中正确的是（ ）
A．金属棒与轨道间的动摩擦因数为0.75 B．线圈产生的感应电动势为
C．金属棒ab内感应电流随时间增大 D．当金属棒ab开始运动时，
考向2 电磁感应中的非平衡问题
3．如图所示，在绝缘水平桌面上放置两条相距为 的平行光滑导轨 与 ，导轨的 端与阻值为 的
电阻相连。质量为 、电阻也为 、长度为 的导体棒垂直于导轨放置，整个装置置于磁感应强度大小为
、方向竖直向下的匀强磁场（图中未画出）中。导体棒的中点系一不可伸长的轻绳（与桌面平行），轻
绳绕过固定在桌边的光滑轻小滑轮后，与一个质量也为m的物块相连，绳处于拉直状态。现由静止释放物
块，用h表示物块下落的高度（物块始终未触地），重力加速度大小为 ，导体棒始终与导轨接触良好，
不计其他电阻，则下列说法正确的是（ ）
A．电阻 中的电流方向由 到
B．物块下落的最大加速度为C．物块下落的最大速度为
D．通过电阻 的电荷量为
4．如图所示，电阻不计且间距L=1m的光滑平行金属导轨所在平面与水平面成53°角，上端接一阻值
R=2Ω的电阻，过虚线 的竖直面的左侧方有磁感应强度B=1T、方向竖直向上的匀强磁场，现将质量
m=0.2kg、电阻r=1Ω的金属杆ab从斜面上由静止释放，释放位置与虚线 之间的距离为x=1m。金属杆
在下落的过程中与导轨一直垂直，且保持良好接触，导轨足够长，g取10m/s2，sin53°=0.8。则（ ）
A．金属杆ab在整个运动过程机械能守恒
B．金属杆ab刚进入有界磁场时的速度大小为4m/s
C．金属杆ab刚进入有界磁场时的加速度大小为3.2m/s²
D．金属杆ab在磁场中运动的最大速度的大小为
考点二 电磁感应现象中的能量问题
知识点1 电磁感应现象中的能量转化
知识点2 求解焦耳热Q的三种方法
知识点3 能量转化问题的分析步骤考向1 电磁感应现象中的线框类问题
1．如图甲所示， 是位于竖直平面内的正方形闭合金属线框，金属线框的质量为 ，电阻为 。在金
属线框的下方有一匀强磁场区域， 和 是匀强磁场区域的水平边界，并与线框的 边平行，磁场方
向垂直于线框平面向里。现使金属线框从 上方某一高度处由静止开始下落，如图乙是金属线框由开始
下落到 刚好运动到匀强磁场 边界的 图像，图中数据均为已知量。重力加速度为 ，不计空气阻
力。下列说法正确的是（ ）
A．金属线框刚进入磁场时感应电流方向沿 方向
B．磁场的磁感应强度为
C．金属线框在 的时间内所产生的热量为
D． 和 之间的距离为
2．我国自主研发的世界首台高温超导高速磁浮工程化样车在四川成都下线，超导磁悬浮列车可以简化为
如图所示模型：在水平面上相距l的两根固定平行直导轨间，有大小为B、宽度是l的匀强磁场，相邻磁场
区域的磁场方向相反。整个磁场以速度v水平向右匀速运动，跨在两导轨间的边长为l的正方形单匝线圈
abcd悬浮在导轨上方，在磁场力作用下向右运动，并逐渐达到最大速度 。当超导磁悬浮列车制动时，所有磁场立即停止，线圈继续运动了距离x停下来。设线圈的总电阻为R，总质量为m，运动中所受到的阻
力大小恒为f。则（ ）
A．线圈在图示位置的电流方向为逆时针
B．线圈最大速度
C．制动过程线圈产生的焦耳热为
D．从开始制动到停下来所用的时间为
考向2 电磁感应现象中的单棒类问题
3．如图所示，间距为L，电阻不计的足够长的平行光滑金属导轨水平放置，导轨左端连接一阻值为R的电
阻，导轨上横跨一根质量为m、电阻为r的金属棒，金属棒与导轨接触良好。整个装置处于竖直向下的匀
强磁场中。现给金属棒一沿导轨向右、大小为F的恒力，让金属棒从静止开始运动，金属棒经过 前进了
s，然后以 的速度匀速向右运动，重力加速度为g，下列说法正确的是（ ）
A．0～ 金属棒的速度随时间均匀增大
B．匀强磁场的磁感应强度大小为
C．0～ 流过电阻的平均电流为
D．0～ 电阻R上的平均电功率为
4．如图所示，间距为L、倾角为 的平行光滑金属导轨 、 固定放置，导轨两端各连接一个阻值为
的定值电阻，两宽度均为a的Ⅰ、Ⅱ区域内存在垂直导轨平面斜向上、大小均为B的匀强磁场，Ⅰ区域的
下边界与Ⅱ区域的上边界间的距离也为a。质量为m的金属棒 自Ⅰ区域上方某处由静止释放后，能以相同的速度先后进入两磁场。已知金属棒在运动过程中始终与导轨垂直且接触良好，金属棒连入电路部分的
电阻也为R，重力加速度为 ，不计导轨的电阻，则金属棒（ ）
A．进入磁场Ⅰ后可能先做加速运动
B．自磁场Ⅰ下边界运动到磁场Ⅱ上边界的时间小于在磁场Ⅱ中运动的时间
C．先后穿过两磁场的过程中，通过金属棒的总电荷量为
D．先后穿过两磁场的过程中，金属棒上产生的总热量为
1．（2023年北京卷高考真题）如图所示，光滑水平面上的正方形导线框，以某一初速度进入竖直向下的
匀强磁场并最终完全穿出。线框的边长小于磁场宽度。下列说法正确的是（ ）
A．线框进磁场的过程中电流方向为顺时针方向
B．线框出磁场的过程中做匀减速直线运动
C．线框在进和出的两过程中产生的焦耳热相等
D．线框在进和出的两过程中通过导线横截面的电荷量相等
2．（2021年山东卷高考真题）如图所示，电阻不计的光滑U形金属导轨固定在绝缘斜面上。区域Ⅰ、Ⅱ
中磁场方向均垂直斜面向上，Ⅰ区中磁感应强度随时间均匀增加，Ⅱ区中为匀强磁场。阻值恒定的金属棒
从无磁场区域中a处由静止释放，进入Ⅱ区后，经b下行至c处反向上行。运动过程中金属棒始终垂直导
轨且接触良好。在第一次下行和上行的过程中，以下叙述正确的是（ ）A．金属棒下行过b时的速度大于上行过b时的速度
B．金属棒下行过b时的加速度大于上行过b时的加速度
C．金属棒不能回到无磁场区
D．金属棒能回到无磁场区，但不能回到a处
