第62 讲 光学实验
目录
01、考情透视，目标导
航
02、知识导图，思维引航.............................................................................................1
03、考点突破，考法探究.............................................................................................2
考点一.实验：测量玻璃的折射率..........................................................................2
知识点一、理清原理与操作.............................................................................2
知识点二、掌握数据处理方法.........................................................................3
知识点三、注意实验细节.................................................................................3
知识点四、做好误差分析.................................................................................4
考向一 教材原型实验.....................................................................................4
考向二 创新拓展实验.....................................................................................6
考点二.实验：用双缝干涉测量光的波长..............................................................8
知识点一、理清原理与操作.............................................................................8
知识点二、掌握数据处理方法.........................................................................9
知识点三、注意实验细节.................................................................................9
知识点四、做好误差分析.................................................................................9
考向一 教材原型实验.....................................................................................9
考向二 拓展创新实验...................................................................................12
04、真题练习，命题洞见...........................................................................................14
考情
分析
2024·安徽·高考物理第11 题
2024·河北·高考物理第11 题
2024·湖北 ·高考物理第11 题
2024·浙江 ·高考物理第11 题
复习
目标
目标1.掌握测量玻璃折射率的原理及方法。
目标2.学会用插针法确定光路，并会测量玻璃的折射率。
目标3.掌握由Δx＝λ 测光的波长的原理，并能测单色光波长。
目标4.观察单色光的双缝干涉图样，掌握测量头测量条纹间距的方
法。
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

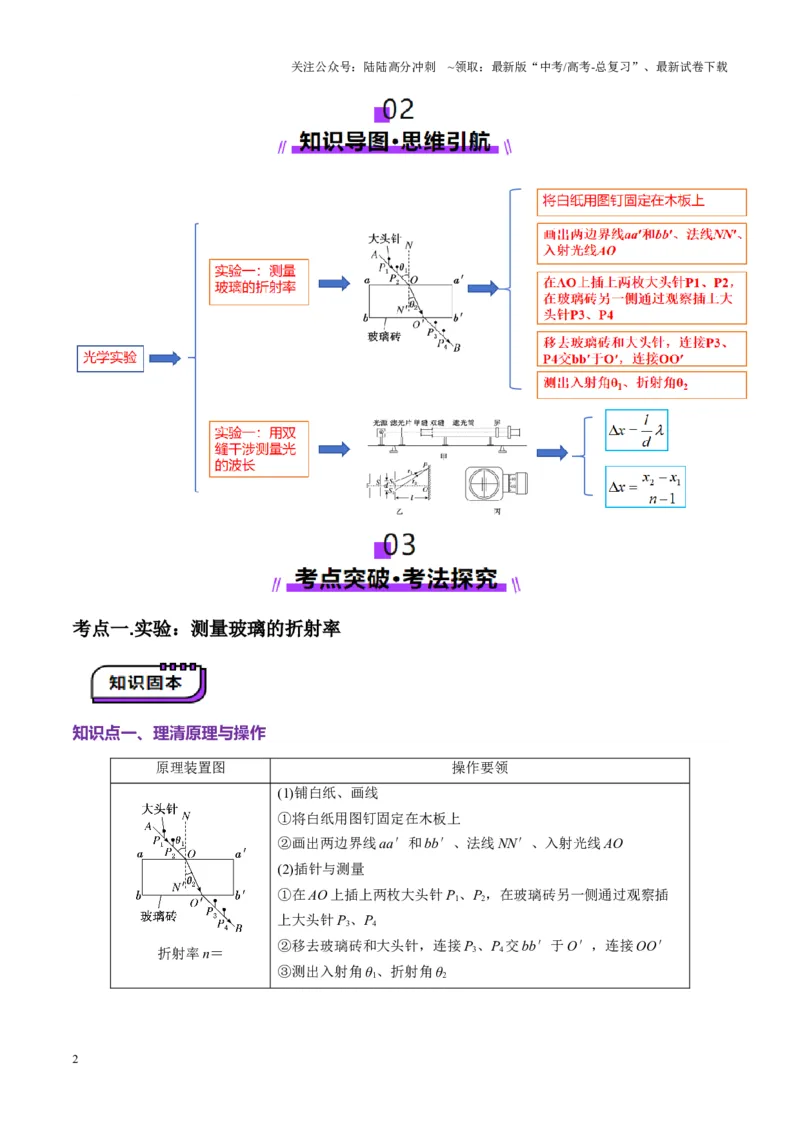

考点一.实验：测量玻璃的折射率
知识点一、理清原理与操作
原理装置图
操作要领
折射率n＝
(1)铺白纸、画线
①将白纸用图钉固定在木板上
②画出两边界线aa′和bb′、法线NN′、入射光线AO
(2)插针与测量
①在AO 上插上两枚大头针P1、P2，在玻璃砖另一侧通过观察插
上大头针P3、P4
②移去玻璃砖和大头针，连接P3、P4交bb′于O′，连接OO′
③测出入射角θ1、折射角θ2
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

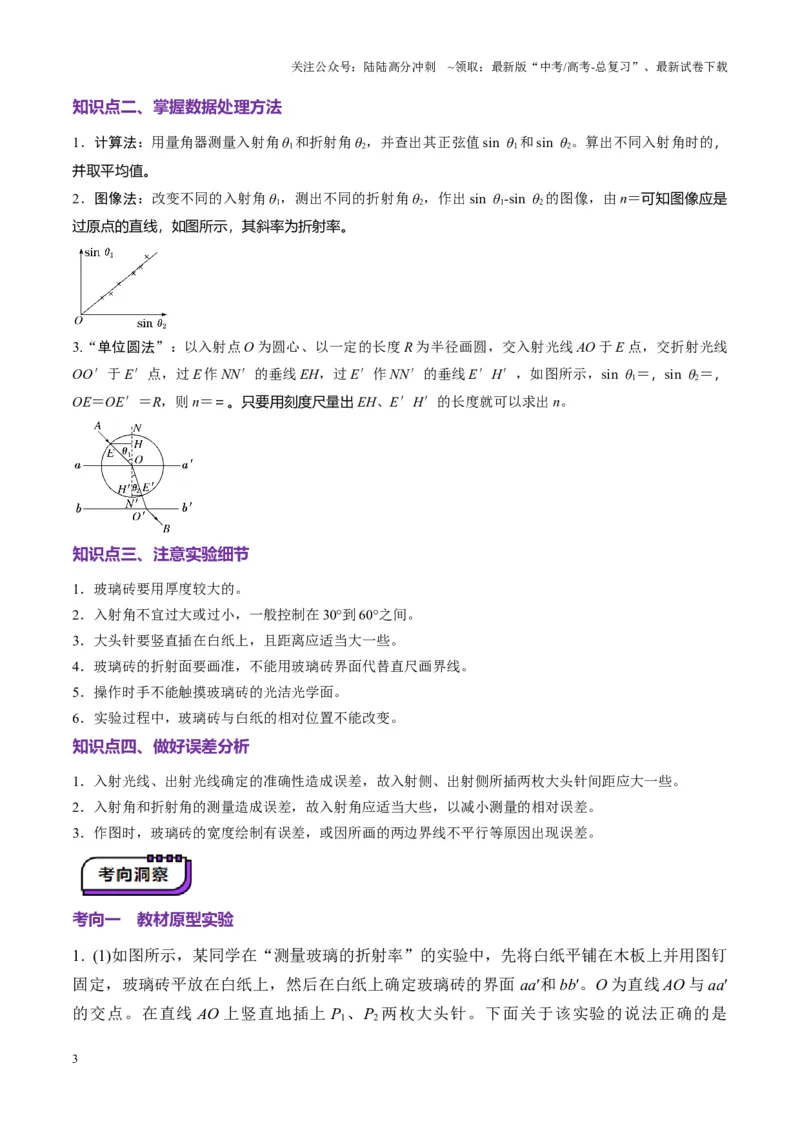

知识点二、掌握数据处理方法
1．计算法：用量角器测量入射角θ1和折射角θ2，并查出其正弦值sin θ1和sin θ2。算出不同入射角时的，
并取平均值。
2．图像法：改变不同的入射角θ1，测出不同的折射角θ2，作出sin θ1-sin θ2的图像，由n＝可知图像应是
过原点的直线，如图所示，其斜率为折射率。
3.“单位圆法”：以入射点O 为圆心、以一定的长度R 为半径画圆，交入射光线AO 于E 点，交折射光线
OO′于E′点，过E 作NN′的垂线EH，过E′作NN′的垂线E′H′，如图所示，sin θ1＝，sin θ2＝，
OE＝OE′＝R，则n＝＝。只要用刻度尺量出EH、E′H′的长度就可以求出n。
知识点三、注意实验细节
1．玻璃砖要用厚度较大的。
2．入射角不宜过大或过小，一般控制在30°到60°之间。
3．大头针要竖直插在白纸上，且距离应适当大一些。
4．玻璃砖的折射面要画准，不能用玻璃砖界面代替直尺画界线。
5．操作时手不能触摸玻璃砖的光洁光学面。
6．实验过程中，玻璃砖与白纸的相对位置不能改变。
知识点四、做好误差分析
1．入射光线、出射光线确定的准确性造成误差，故入射侧、出射侧所插两枚大头针间距应大一些。
2．入射角和折射角的测量造成误差，故入射角应适当大些，以减小测量的相对误差。
3．作图时，玻璃砖的宽度绘制有误差，或因所画的两边界线不平行等原因出现误差。
考向一 教材原型实验

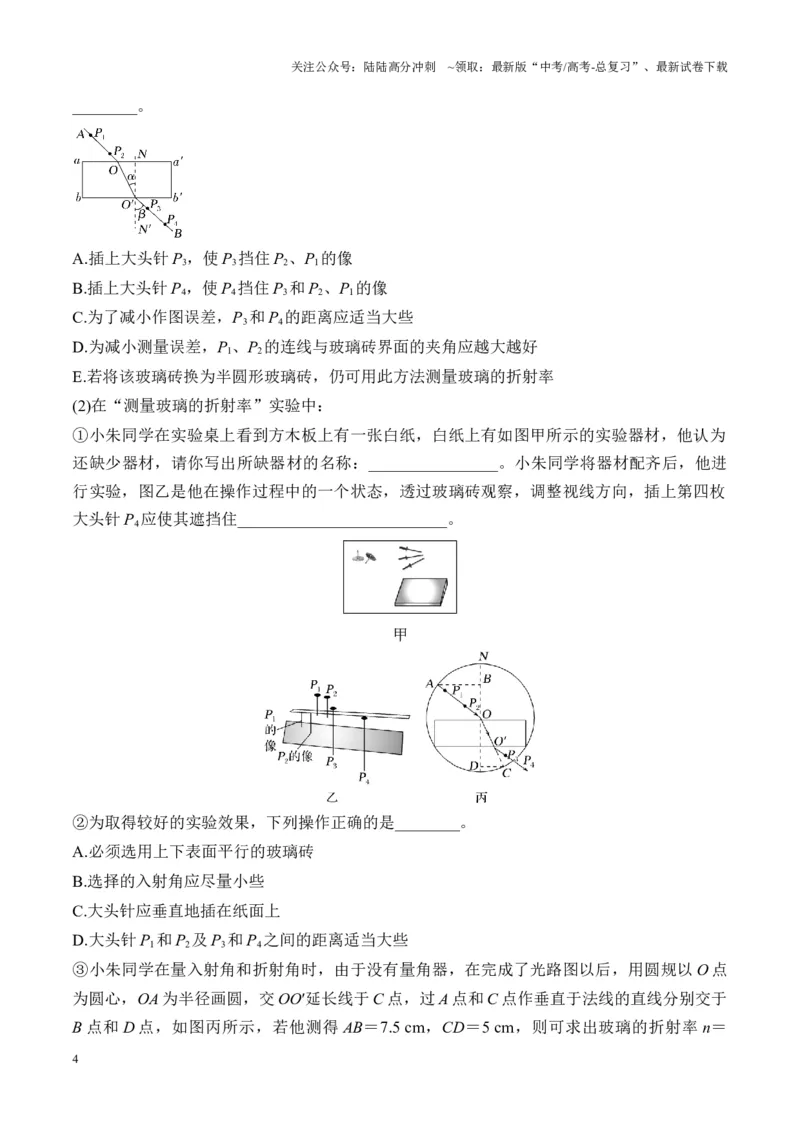

1. (1)如图所示，某同学在“测量玻璃的折射率”的实验中，先将白纸平铺在木板上并用图钉
固定，玻璃砖平放在白纸上，然后在白纸上确定玻璃砖的界面aa′和bb′。O 为直线AO 与aa′
的交点。在直线AO 上竖直地插上P1、P2 两枚大头针。下面关于该实验的说法正确的是
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
________。
A.插上大头针P3，使P3挡住P2、P1的像
B.插上大头针P4，使P4挡住P3和P2、P1的像
C.为了减小作图误差，P3和P4的距离应适当大些
D.为减小测量误差，P1、P2的连线与玻璃砖界面的夹角应越大越好
E.若将该玻璃砖换为半圆形玻璃砖，仍可用此方法测量玻璃的折射率
(2)在“测量玻璃的折射率”实验中：
①小朱同学在实验桌上看到方木板上有一张白纸，白纸上有如图甲所示的实验器材，他认为
还缺少器材，请你写出所缺器材的名称：________________。小朱同学将器材配齐后，他进
行实验，图乙是他在操作过程中的一个状态，透过玻璃砖观察，调整视线方向，插上第四枚
大头针P4应使其遮挡住__________________________。
甲
②为取得较好的实验效果，下列操作正确的是________。
A.必须选用上下表面平行的玻璃砖
B.选择的入射角应尽量小些
C.大头针应垂直地插在纸面上
D.大头针P1和P2及P3和P4之间的距离适当大些
③小朱同学在量入射角和折射角时，由于没有量角器，在完成了光路图以后，用圆规以O 点
为圆心，OA 为半径画圆，交OO′延长线于C 点，过A 点和C 点作垂直于法线的直线分别交于
B 点和D 点，如图丙所示，若他测得AB＝7.5 cm，CD＝5 cm，则可求出玻璃的折射率n＝
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
________。

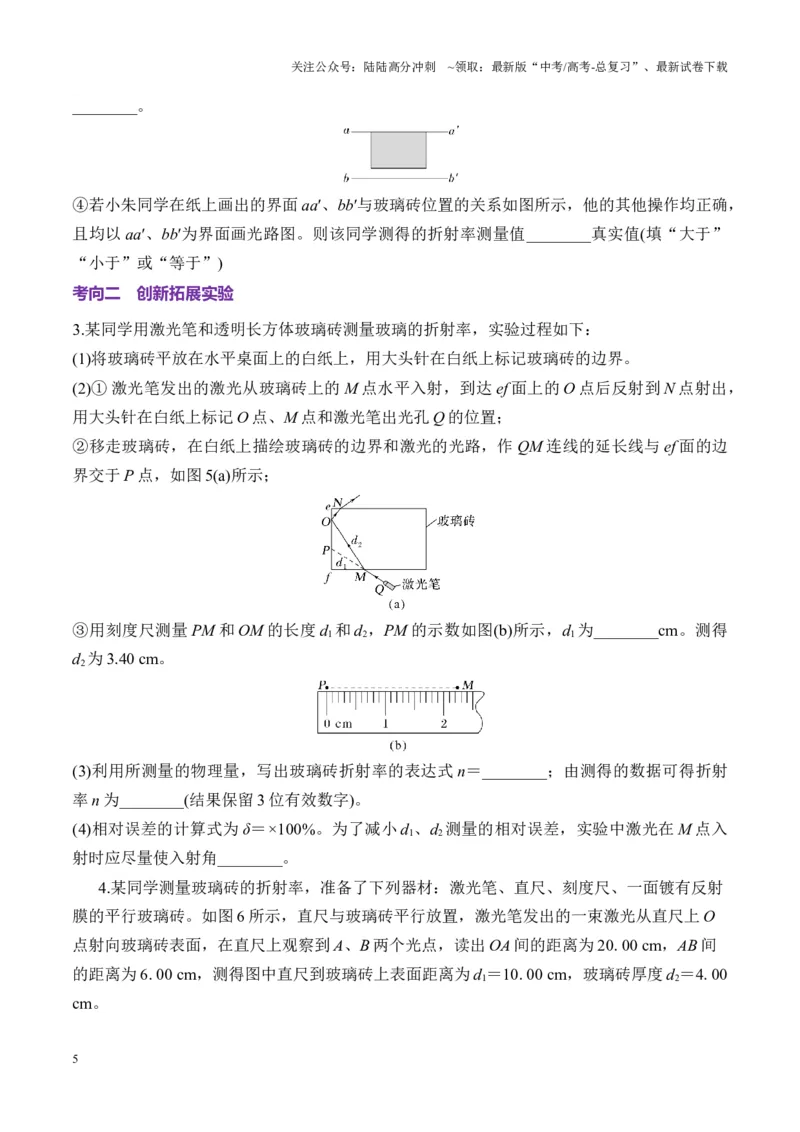

④若小朱同学在纸上画出的界面aa′、bb′与玻璃砖位置的关系如图所示，他的其他操作均正确，
且均以aa′、bb′为界面画光路图。则该同学测得的折射率测量值________真实值(填“大于”
“小于”或“等于”)
考向二 创新拓展实验
3.某同学用激光笔和透明长方体玻璃砖测量玻璃的折射率，实验过程如下：
(1)将玻璃砖平放在水平桌面上的白纸上，用大头针在白纸上标记玻璃砖的边界。
(2)①激光笔发出的激光从玻璃砖上的M 点水平入射，到达ef 面上的O 点后反射到N 点射出，
用大头针在白纸上标记O 点、M 点和激光笔出光孔Q 的位置；
②移走玻璃砖，在白纸上描绘玻璃砖的边界和激光的光路，作QM 连线的延长线与ef 面的边
界交于P 点，如图5(a)所示；
③用刻度尺测量PM 和OM 的长度d1和d2，PM 的示数如图(b)所示，d1为________cm。测得
d2为3.40 cm。
(3)利用所测量的物理量，写出玻璃砖折射率的表达式n＝________；由测得的数据可得折射
率n 为________(结果保留3 位有效数字)。
(4)相对误差的计算式为δ＝×100%。为了减小d1、d2测量的相对误差，实验中激光在M 点入
射时应尽量使入射角________。
4.某同学测量玻璃砖的折射率，准备了下列器材：激光笔、直尺、刻度尺、一面镀有反射
膜的平行玻璃砖。如图6 所示，直尺与玻璃砖平行放置，激光笔发出的一束激光从直尺上O
点射向玻璃砖表面，在直尺上观察到A、B 两个光点，读出OA 间的距离为20. 00 cm，AB 间
的距离为6. 00 cm，测得图中直尺到玻璃砖上表面距离为d1＝10. 00 cm，玻璃砖厚度d2＝4. 00
cm。
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)请作出到达B 点光线的光路图。
(2)玻璃的折射率n＝__________，光在玻璃中的传播速度v＝__________ m/s(光在真空中传播
速度c＝3.0×108 m/s，结果均保留2 位有效数字)。

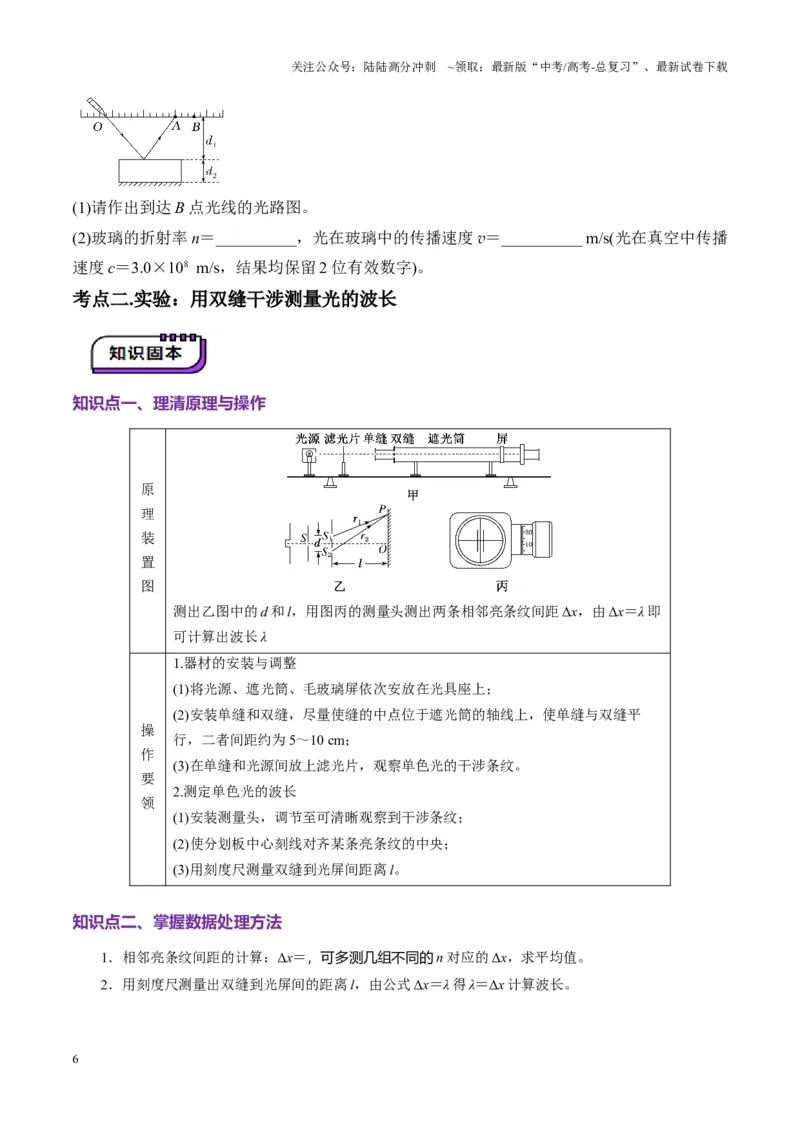

考点二.实验：用双缝干涉测量光的波长
知识点一、理清原理与操作
原
理
装
置
图
测出乙图中的d 和l，用图丙的测量头测出两条相邻亮条纹间距Δx，由Δx＝λ 即
可计算出波长λ
操
作
要
领
1.器材的安装与调整
(1)将光源、遮光筒、毛玻璃屏依次安放在光具座上；
(2)安装单缝和双缝，尽量使缝的中点位于遮光筒的轴线上，使单缝与双缝平
行，二者间距约为5～10 cm；
(3)在单缝和光源间放上滤光片，观察单色光的干涉条纹。
2.测定单色光的波长
(1)安装测量头，调节至可清晰观察到干涉条纹；
(2)使分划板中心刻线对齐某条亮条纹的中央；
(3)用刻度尺测量双缝到光屏间距离l。
知识点二、掌握数据处理方法
1．相邻亮条纹间距的计算：Δx＝，可多测几组不同的n 对应的Δx，求平均值。
2．用刻度尺测量出双缝到光屏间的距离l，由公式Δx＝λ 得λ＝Δx 计算波长。
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

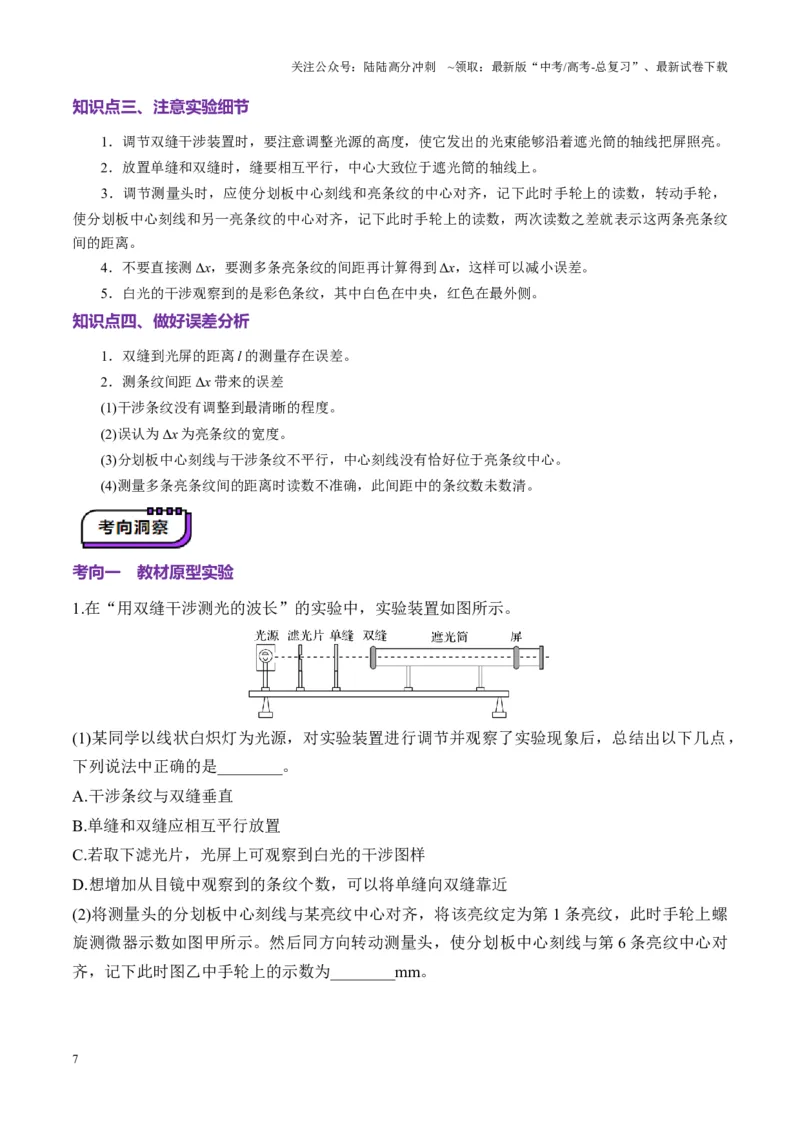

知识点三、注意实验细节
1．调节双缝干涉装置时，要注意调整光源的高度，使它发出的光束能够沿着遮光筒的轴线把屏照亮。
2．放置单缝和双缝时，缝要相互平行，中心大致位于遮光筒的轴线上。
3．调节测量头时，应使分划板中心刻线和亮条纹的中心对齐，记下此时手轮上的读数，转动手轮，
使分划板中心刻线和另一亮条纹的中心对齐，记下此时手轮上的读数，两次读数之差就表示这两条亮条纹
间的距离。
4．不要直接测Δx，要测多条亮条纹的间距再计算得到Δx，这样可以减小误差。
5．白光的干涉观察到的是彩色条纹，其中白色在中央，红色在最外侧。
知识点四、做好误差分析
1．双缝到光屏的距离l 的测量存在误差。
2．测条纹间距Δx 带来的误差
(1)干涉条纹没有调整到最清晰的程度。
(2)误认为Δx 为亮条纹的宽度。
(3)分划板中心刻线与干涉条纹不平行，中心刻线没有恰好位于亮条纹中心。
(4)测量多条亮条纹间的距离时读数不准确，此间距中的条纹数未数清。
考向一 教材原型实验
1.在“用双缝干涉测光的波长”的实验中，实验装置如图所示。
(1)某同学以线状白炽灯为光源，对实验装置进行调节并观察了实验现象后，总结出以下几点，
下列说法中正确的是________。
A.干涉条纹与双缝垂直
B.单缝和双缝应相互平行放置
C.若取下滤光片，光屏上可观察到白光的干涉图样
D.想增加从目镜中观察到的条纹个数，可以将单缝向双缝靠近
(2)将测量头的分划板中心刻线与某亮纹中心对齐，将该亮纹定为第1 条亮纹，此时手轮上螺
旋测微器示数如图甲所示。然后同方向转动测量头，使分划板中心刻线与第6 条亮纹中心对
齐，记下此时图乙中手轮上的示数为________mm。
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(3)已知双缝间距d 为2.0×10－4 m，测得双缝到屏的距离l 为0.600 m，求所测量光的波长为
________m(结果保留3 位有效数字)。
4.某同学利用如图所示装置测量某种单色光波长。实验时，接通电源使光源正常发光，调整
光路，使得从目镜中可以观察到干涉条纹。回答下列问题：
(1)关于本实验下列说法正确的是________。
A.若照在毛玻璃屏上的光很弱或不亮，可能是因为光源、单缝、双缝与遮光筒不共轴所致
B.A 处为单缝、B 处为双缝、滤光片在A 和B 之间
C.A 处为单缝、B 处为双缝、滤光片在凸透镜和A 之间
D.若想增加从目镜中观察到的条纹个数，可以换用间距更小的双缝
(2)某次测量时，选用的双缝的间距为0.4 mm，测得屏与双缝间的距离为0.5 m，用某种单色
光实验得到的干涉条纹如图所示，分划板在图中A、B 位置时游标卡尺的读数也如图6 中所示，
则A 位置对应的读数为________mm。B 位置对应的读数为15.6 mm，则所测单色光的波长约
为________nm(结果保留整数部分)。
(3)若某次实验观察到的干涉条纹与分划板的中心刻线不平行，如图所示，在这种情况测量相
邻条纹间距Δx，则波长λ 的测量值____________(填“大于”“小于”或“等于”)实际值。
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
考向二 拓展创新实验
3.洛埃德在1834 年提出了一种更简单的观察干涉的装置。如图所示，单色光从单缝S 射出，
一部分入射到平面镜后反射到屏上，另一部分直接投射到屏上，在屏上两光束交叠区域里将
出现干涉条纹。单缝S 通过平面镜成的像是S′。
(1)通过洛埃德镜在屏上可以观察到明暗相间的干涉条纹，这和双缝干涉实验得到的干涉条纹
一致。如果S 被视为其中的一个缝，________相当于另一个“缝”。
(2)实验中已知单缝S 到平面镜的垂直距离h＝0.15 mm，单缝到光屏的距离D＝1.2 m，观测到
第3 个亮条纹中心到第12 个亮条纹中心的间距为22.78 mm，则该单色光的波长λ＝
________m(结果保留1 位有效数字)。
(3)以下哪些操作能够增大光屏上相邻两条亮条纹之间的距离________。
A.将平面镜稍向上移动一些
B.将平面镜稍向右移动一些
C.将光屏稍向右移动一些
D.将光源由红色光改为绿色光
4.假期间小明利用图甲所示的物品，测量了某型号刀片的厚度。
实验过程如下：
(1)点燃蜡烛，用蜡烛火焰把玻璃片的一面熏黑；
(2)并齐捏紧两片刀片，在玻璃片的熏黑面划出两条平直划痕；
(3)如图乙所示，将激光光源和玻璃片固定在桌上，并将作为光屏的白纸固定在距离足够远的
墙上。
(4)打开激光光源，调整光源的高度并使激光沿水平方向射出，恰好能垂直入射在两划痕上。
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(5)观察白纸上的干涉条纹如图丙所示。用刻度尺测出a、b 两点间的距离为________cm，则
两相邻暗纹中心之间的距离Δx＝________cm。
(6)测得玻璃片到光屏的距离l＝3.00 m，已知该红色激光的波长λ＝700 nm，利用公式求出双
划痕间距d＝________mm，即为刀片厚度(结果保留2 位有效数字)。
1．（2024·浙江·高考真题）如图所示，用“插针法”测量一等腰三角形玻璃砖（侧面分别记为A 和 B、顶
角大小为
）的折射率。
①在白纸上画一条直线ab，并画出其垂线cd，交于O 点；
②将侧面A 沿ab 放置，并确定侧面B 的位置ef
③在cd 上竖直插上大头针P1和P2，从侧面B 透过玻璃砖观察P1和P2，插上大头针P3，要求P3能挡住
（选填“P1”、“P2”或“P1和P2”）的虚像；
④确定出射光线的位置 （选填“需要”或“不需要”第四枚大头针；
⑤撤去玻璃砖和大头针，测得出射光线与直线ef 的夹角为α，则玻璃砖折射率 n= 。
2．（2024·安徽·高考真题）某实验小组做“测量玻璃的折射率”及拓展探究实验．
(1)为测量玻璃的折射率，按如图所示进行实验，以下表述正确的一项是________。（填正确答案标号）
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．用笔在白纸上沿着玻璃砖上边和下边分别画出直线a 和
B．在玻璃砖一侧插上大头针
、
，眼睛在另一侧透过玻璃砖看两个大头针，使
把
挡住，这样就
可以确定入射光线和入射点
。在眼睛这一侧，插上大头针
，使它把
、
都挡住，再插上大头针
，使它把
、
、
都挡住，这样就可以确定出射光线和出射点
C．实验时入射角
应尽量小一些，以减小实验误差
(2)为探究介质折射率与光的频率的关系，分别用一束红光和一束绿光从同一点入射到空气与玻璃的分界面．
保持相同的入射角，根据实验结果作出光路图，并标记红光和绿光，如图乙所示．此实验初步表明：对于
同一种介质，折射率与光的频率有关．频率大，折射率 （填“大”或“小”）
(3)为探究折射率与介质材料的关系，用同一束微光分别入射玻璃砖和某透明介质，如图丙、丁所示。保持
相同的入射角
，测得折射角分别为
、
，则玻璃和该介质的折射率大小关系为n 玻璃
n 介质（填“
”或“
”）。此实验初步表明：对于一定频率的光，折射率与介质材料有关。
3．（2024·河北·高考真题）某同学通过双缝干涉实验测量单色光的波长，实验装置如图1 所示，其中测量
头包括毛玻璃、游标尺、分划板、手轮、目镜等。
该同学调整好实验装置后，分别用红色、绿色滤光片，对干涉条纹进行测量，并记录第一条和第六条亮纹
中心位置对应的游标尺读数，如表所示：
单色光类别
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
单色光1
10.60
18.64
单色光2
8.44
18.08
根据表中数据，判断单色光1 为 （填“红光”或“绿光”）。
4．（2024·湖北·高考真题）某同学利用激光测量半圆柱体玻璃砖的折射率，具体步骤如下：
①平铺白纸，用铅笔画两条互相垂直的直线
和
，交点为O。将半圆柱体玻璃砖的平直边紧贴
，
并使其圆心位于O 点，画出玻璃砖的半圆弧轮廓线，如图（a）所示。
②将一细激光束沿CO 方向以某一入射角射入玻璃砖，记录折射光线与半圆弧的交点M。
③拿走玻璃砖，标记CO 光线与半圆弧的交点P。
④分别过M、P 作BB'的垂线
、
，
、
是垂足，并用米尺分别测量
、
的长度x 和y。
⑤改变入射角，重复步骤②③④，得到多组x 和y 的数据。根据这些数据作出
图像，如图（b）所示。
(1)关于该实验，下列说法正确的是_____（单选，填标号）。
A．入射角越小，误差越小
B．激光的平行度好，比用插针法测量更有利于减小误差
C．选择圆心O 点作为入射点，是因为此处的折射现象最明显
(2)根据
图像，可得玻璃砖的折射率为 （保留三位有效数字）。
(3)若描画的半圆弧轮廓线半径略大于玻璃砖的实际半径，则折射率的测量结果 （填“偏大”“偏
小”或“不变”）。
5．（2023·海南·高考真题）用激光测玻璃砖折射率的实验中，玻璃砖与屏P 平行放置，从另一侧用激光笔
以一定角度照射，此时在屏上的S1处有激光点，移走玻璃砖，光点移到S2处，回答下列问题：
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（1）请画出激光束经玻璃折射后完整的光路图 ；
（2）已经测出AB = l1，OA = l2，S1S2= l3，则折射率n = （用l1、l2、l3表示）；
（3）若改用宽ab 更小的玻璃砖做实验，则S1S2间的距离会 （填“变大”，“变小”或“不
变”）。
