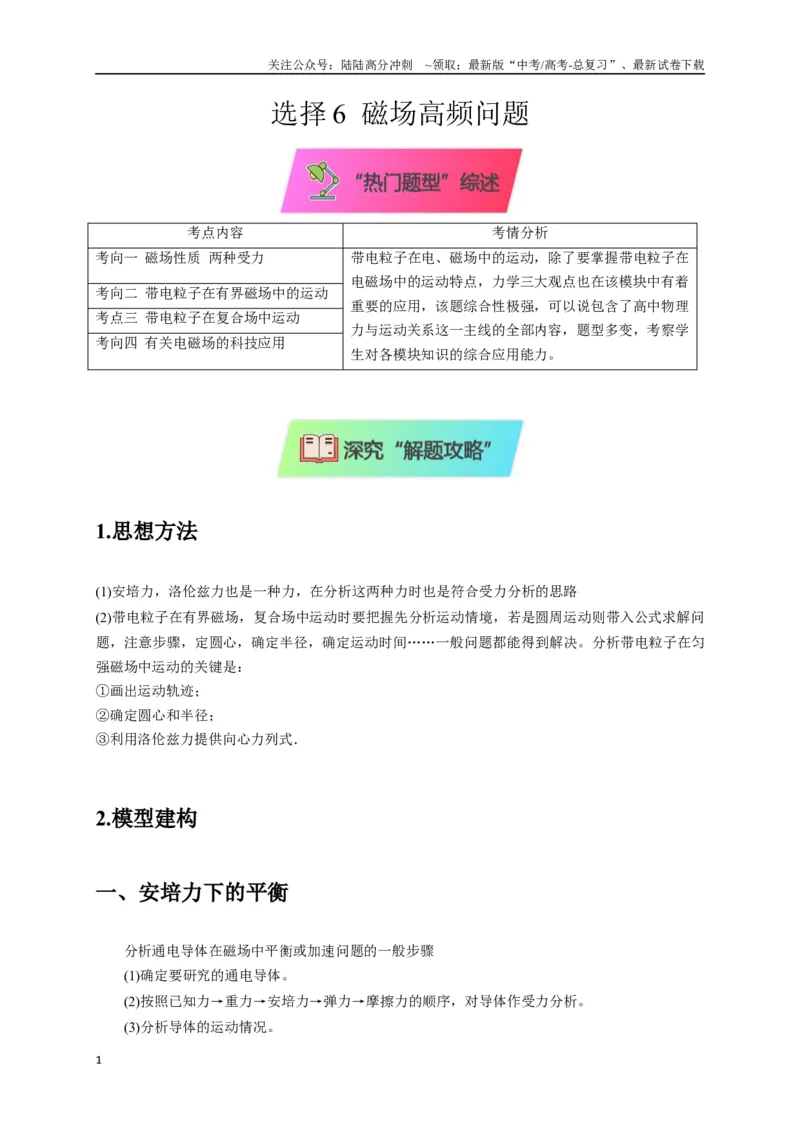

选择6 磁场高频问题
考点内容
考情分析
考向一 磁场性质 两种受力
带电粒子在电、磁场中的运动，除了要掌握带电粒子在
电磁场中的运动特点，力学三大观点也在该模块中有着
重要的应用，该题综合性极强，可以说包含了高中物理
力与运动关系这一主线的全部内容，题型多变，考察学
生对各模块知识的综合应用能力。
考向二 带电粒子在有界磁场中的运动
考点三 带电粒子在复合场中运动
考向四 有关电磁场的科技应用
1.思想方法
(1)安培力，洛伦兹力也是一种力，在分析这两种力时也是符合受力分析的思路
(2)带电粒子在有界磁场，复合场中运动时要把握先分析运动情境，若是圆周运动则带入公式求解问
题，注意步骤，定圆心，确定半径，确定运动时间……一般问题都能得到解决。分析带电粒子在匀
强磁场中运动的关键是：
①画出运动轨迹；
②确定圆心和半径；
③利用洛伦兹力提供向心力列式．
2.模型建构
一、安培力下的平衡
分析通电导体在磁场中平衡或加速问题的一般步骤
(1)确定要研究的通电导体。
(2)按照已知力→重力→安培力→弹力→摩擦力的顺序，对导体作受力分析。
(3)分析导体的运动情况。
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(4)根据平衡条件或牛顿第二定律列式求解。

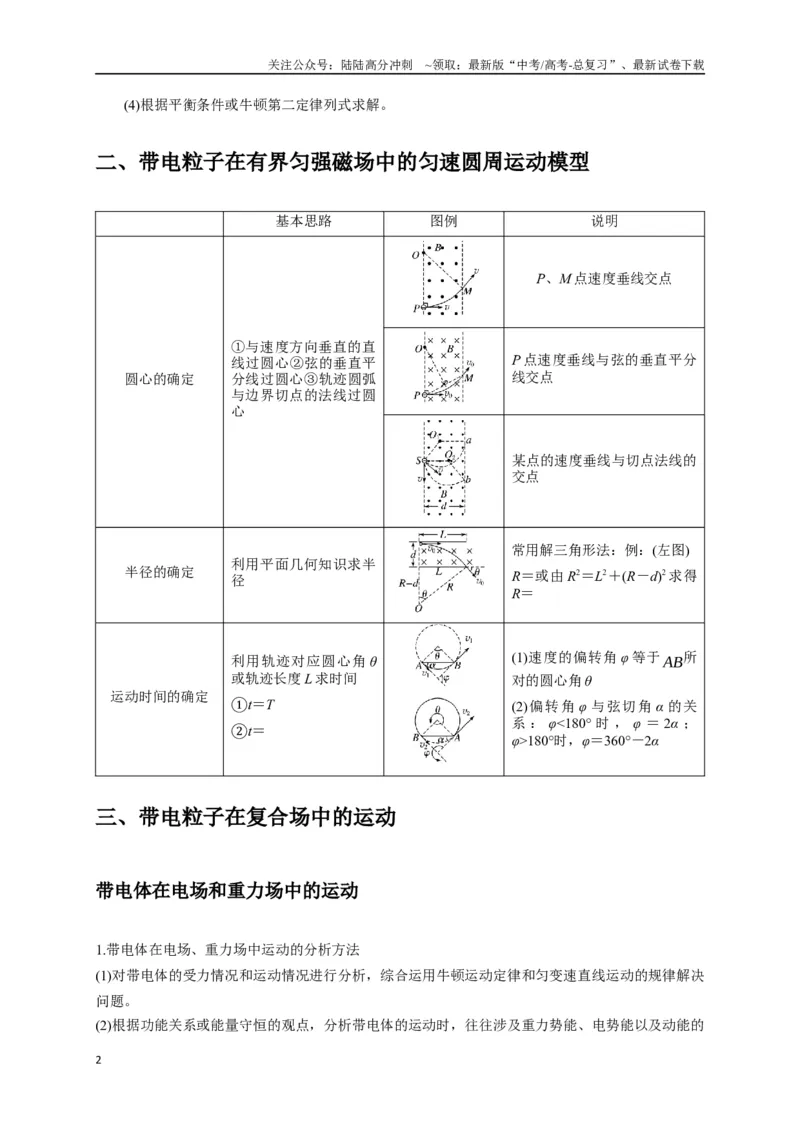

二、带电粒子在有界匀强磁场中的匀速圆周运动模型
基本思路
图例
说明
圆心的确定
①与速度方向垂直的直
线过圆心②弦的垂直平
分线过圆心③轨迹圆弧
与边界切点的法线过圆
心
P、M 点速度垂线交点
P 点速度垂线与弦的垂直平分
线交点
某点的速度垂线与切点法线的
交点
半径的确定
利用平面几何知识求半
径
常用解三角形法：例：(左图)
R＝或由R2＝L2＋(R－d)2求得
R＝
运动时间的确定
利用轨迹对应圆心角θ
或轨迹长度L 求时间
①t＝T
②t＝
(1)速度的偏转角φ 等于AB
⏜所
对的圆心角θ
(2)偏转角φ 与弦切角α 的关
系：φ<180° 时，φ ＝2α ；
φ>180°时，φ＝360°－2α
三、带电粒子在复合场中的运动
带电体在电场和重力场中的运动
1.带电体在电场、重力场中运动的分析方法
(1)对带电体的受力情况和运动情况进行分析，综合运用牛顿运动定律和匀变速直线运动的规律解决
问题。
(2)根据功能关系或能量守恒的观点，分析带电体的运动时，往往涉及重力势能、电势能以及动能的
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

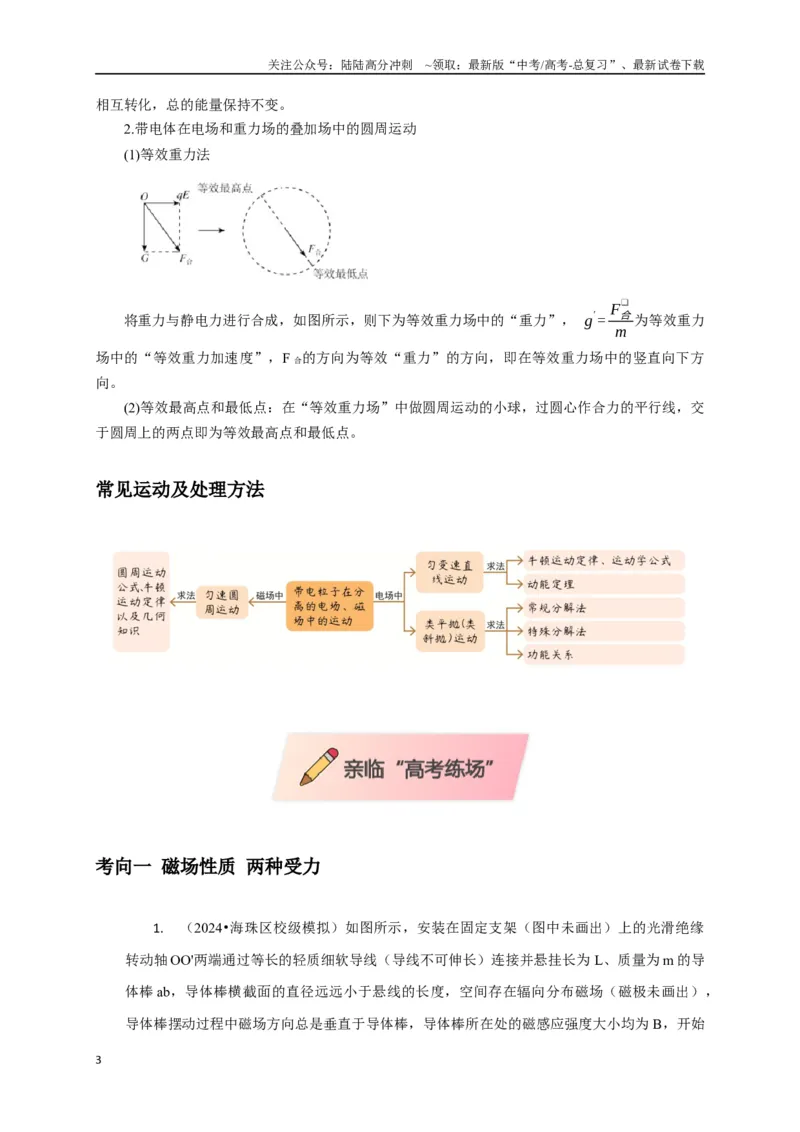

相互转化，总的能量保持不变。
2.带电体在电场和重力场的叠加场中的圆周运动
(1)等效重力法
将重力与静电力进行合成，如图所示，则下为等效重力场中的“重力”， g
' = F合
❑
m 为等效重力
场中的“等效重力加速度”，F 合的方向为等效“重力”的方向，即在等效重力场中的竖直向下方
向。
(2)等效最高点和最低点：在“等效重力场”中做圆周运动的小球，过圆心作合力的平行线，交
于圆周上的两点即为等效最高点和最低点。
常见运动及处理方法
考向一 磁场性质 两种受力
1.
（2024•海珠区校级模拟）如图所示，安装在固定支架（图中未画出）上的光滑绝缘
转动轴OO'两端通过等长的轻质细软导线（导线不可伸长）连接并悬挂长为L、质量为m 的导
体棒ab，导体棒横截面的直径远远小于悬线的长度，空间存在辐向分布磁场（磁极未画出），
导体棒摆动过程中磁场方向总是垂直于导体棒，导体棒所在处的磁感应强度大小均为B，开始
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

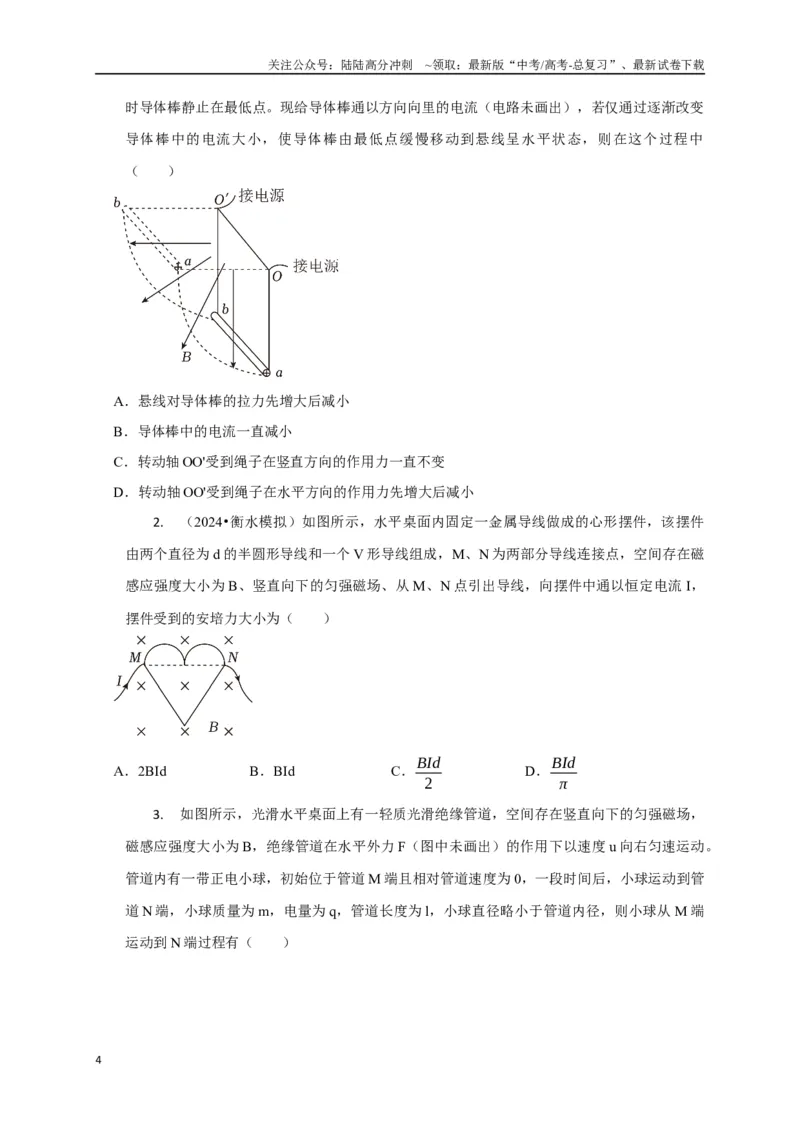

时导体棒静止在最低点。现给导体棒通以方向向里的电流（电路未画出），若仅通过逐渐改变
导体棒中的电流大小，使导体棒由最低点缓慢移动到悬线呈水平状态，则在这个过程中
（ ）
A．悬线对导体棒的拉力先增大后减小
B．导体棒中的电流一直减小
C．转动轴OO'受到绳子在竖直方向的作用力一直不变
D．转动轴OO'受到绳子在水平方向的作用力先增大后减小
2.
（2024•衡水模拟）如图所示，水平桌面内固定一金属导线做成的心形摆件，该摆件
由两个直径为d 的半圆形导线和一个V 形导线组成，M、N 为两部分导线连接点，空间存在磁
感应强度大小为B、竖直向下的匀强磁场、从M、N 点引出导线，向摆件中通以恒定电流I，
摆件受到的安培力大小为（ ）
A．2BId
B．BId
C．BId
2
D．BId
π
3.
如图所示，光滑水平桌面上有一轻质光滑绝缘管道，空间存在竖直向下的匀强磁场，
磁感应强度大小为B，绝缘管道在水平外力F（图中未画出）的作用下以速度u 向右匀速运动。
管道内有一带正电小球，初始位于管道M 端且相对管道速度为0，一段时间后，小球运动到管
道N 端，小球质量为m，电量为q，管道长度为l，小球直径略小于管道内径，则小球从M 端
运动到N 端过程有（ ）
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

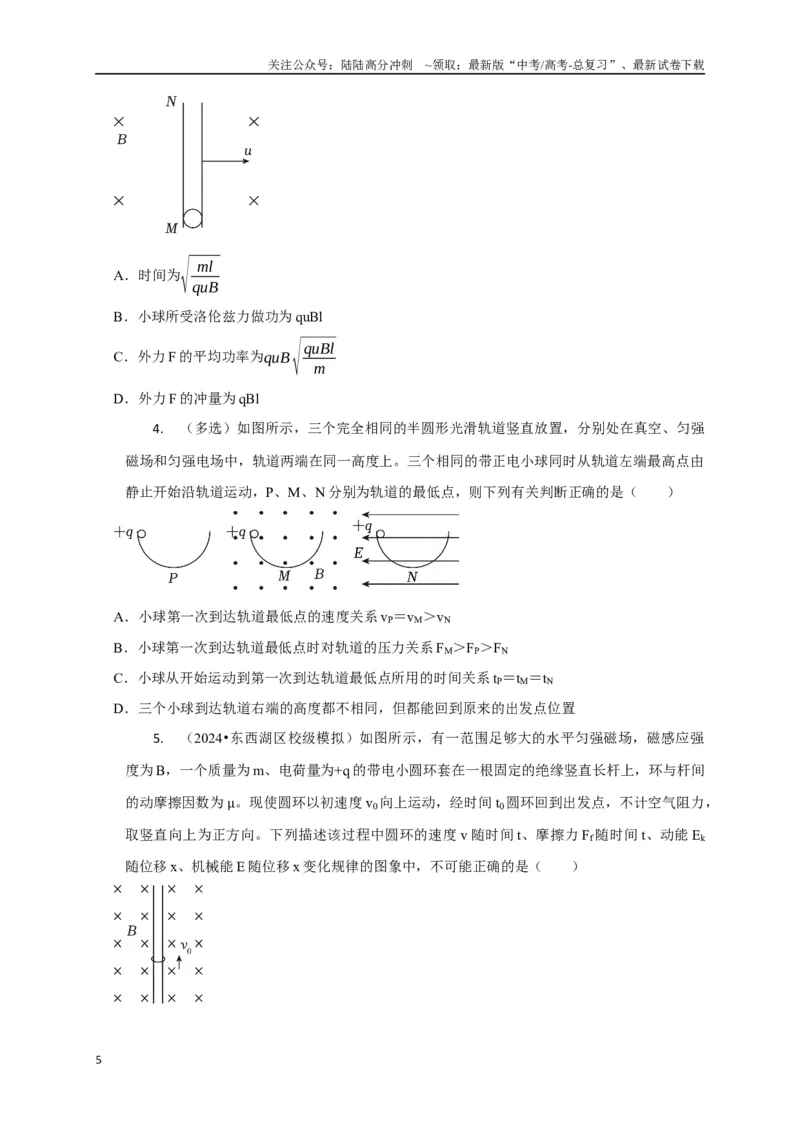

A．时间为√
ml
quB
B．小球所受洛伦兹力做功为quBl
C．外力F 的平均功率为quB√
quBl
m
D．外力F 的冲量为qBl
4.
（多选）如图所示，三个完全相同的半圆形光滑轨道竖直放置，分别处在真空、匀强
磁场和匀强电场中，轨道两端在同一高度上。三个相同的带正电小球同时从轨道左端最高点由
静止开始沿轨道运动，P、M、N 分别为轨道的最低点，则下列有关判断正确的是（ ）
A．小球第一次到达轨道最低点的速度关系vP＝vM＞vN
B．小球第一次到达轨道最低点时对轨道的压力关系FM＞FP＞FN
C．小球从开始运动到第一次到达轨道最低点所用的时间关系tP＝tM＝tN
D．三个小球到达轨道右端的高度都不相同，但都能回到原来的出发点位置
5.
（2024•东西湖区校级模拟）如图所示，有一范围足够大的水平匀强磁场，磁感应强
度为B，一个质量为m、电荷量为+q 的带电小圆环套在一根固定的绝缘竖直长杆上，环与杆间
的动摩擦因数为μ。现使圆环以初速度v0向上运动，经时间t0圆环回到出发点，不计空气阻力，
取竖直向上为正方向。下列描述该过程中圆环的速度v 随时间t、摩擦力Ff随时间t、动能Ek
随位移x、机械能E 随位移x 变化规律的图象中，不可能正确的是（ ）
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

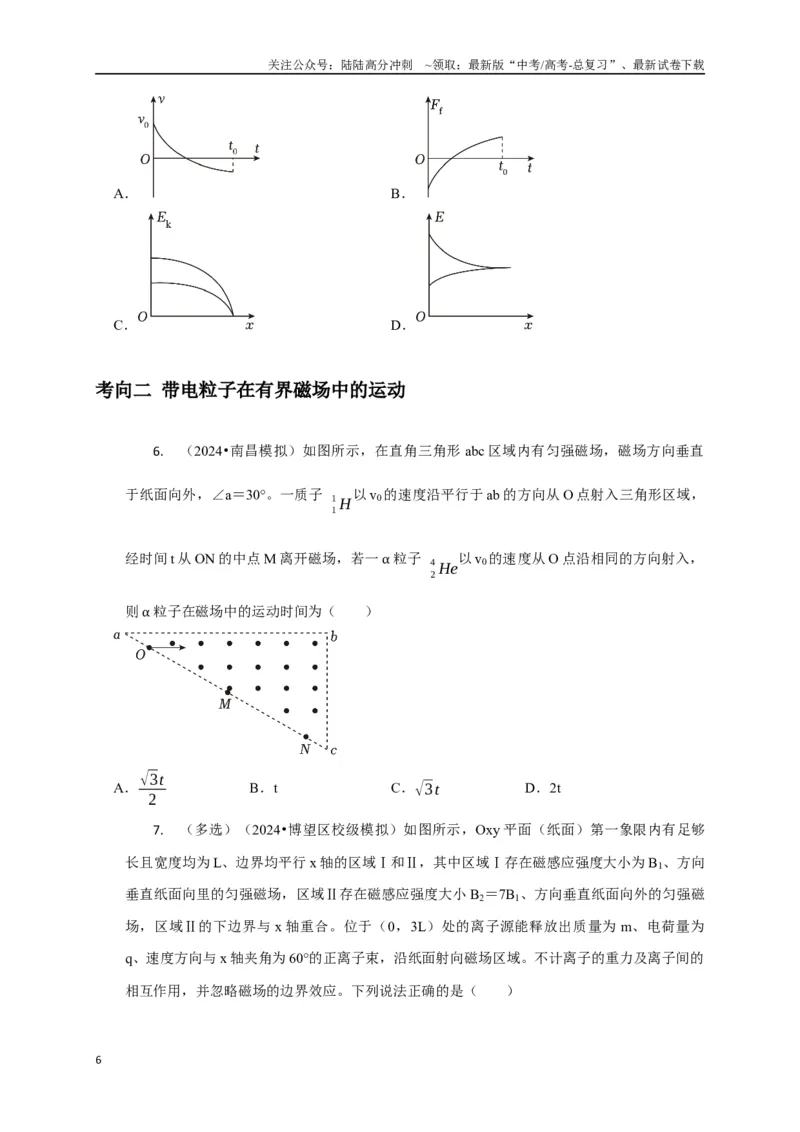

A．
B．
C．
D．
考向二 带电粒子在有界磁场中的运动
6.
（2024•南昌模拟）如图所示，在直角三角形abc 区域内有匀强磁场，磁场方向垂直
于纸面向外，∠a＝30°。一质子 1
1 H以v0的速度沿平行于ab 的方向从O 点射入三角形区域，
经时间t 从ON 的中点M 离开磁场，若一α 粒子 2
4 He以v0的速度从O 点沿相同的方向射入，
则α 粒子在磁场中的运动时间为（ ）
A．√3t
2
B．t
C．√3t
D．2t
7.
（多选）（2024•博望区校级模拟）如图所示，Oxy 平面（纸面）第一象限内有足够
长且宽度均为L、边界均平行x 轴的区域Ⅰ和Ⅱ，其中区域Ⅰ存在磁感应强度大小为B1、方向
垂直纸面向里的匀强磁场，区域Ⅱ存在磁感应强度大小B2＝7B1、方向垂直纸面向外的匀强磁
场，区域Ⅱ的下边界与x 轴重合。位于（0，3L）处的离子源能释放出质量为m、电荷量为
q、速度方向与x 轴夹角为60°的正离子束，沿纸面射向磁场区域。不计离子的重力及离子间的
相互作用，并忽略磁场的边界效应。下列说法正确的是（ ）
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

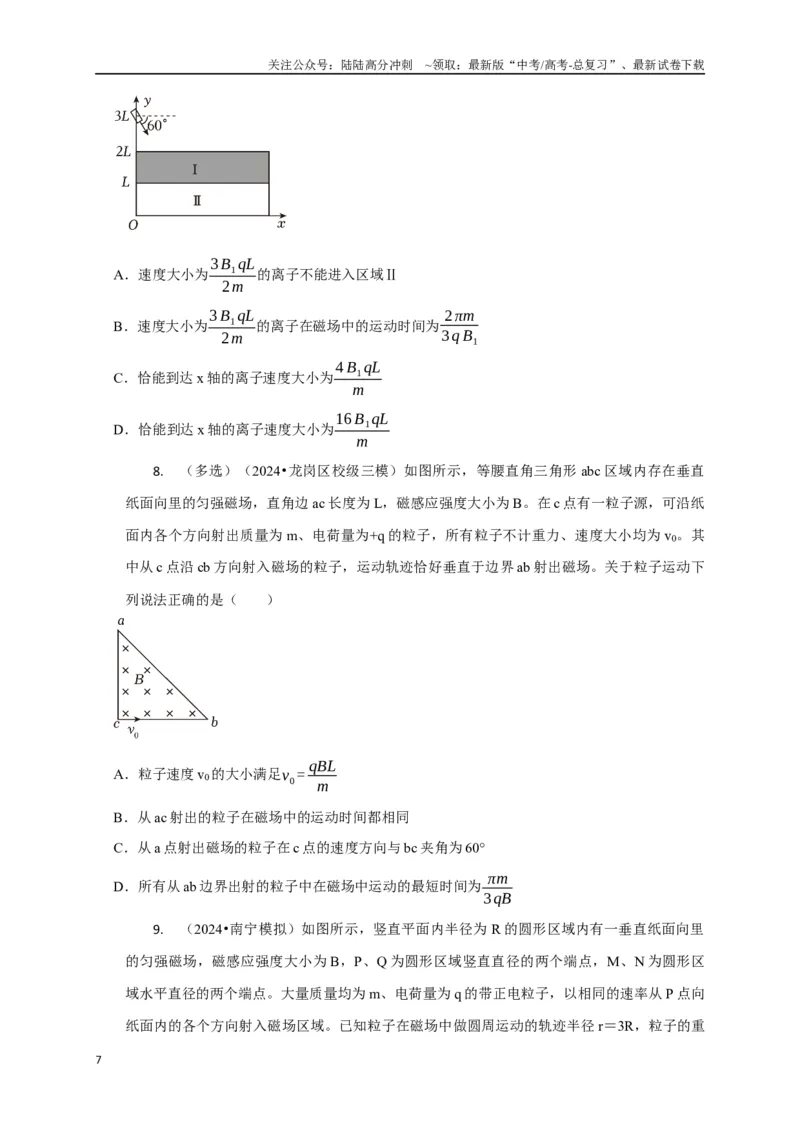

A．速度大小为3 B1qL
2m
的离子不能进入区域Ⅱ
B．速度大小为3 B1qL
2m
的离子在磁场中的运动时间为2πm
3q B1
C．恰能到达x 轴的离子速度大小为4 B1qL
m
D．恰能到达x 轴的离子速度大小为16 B1qL
m
8.
（多选）（2024•龙岗区校级三模）如图所示，等腰直角三角形abc 区域内存在垂直
纸面向里的匀强磁场，直角边ac 长度为L，磁感应强度大小为B。在c 点有一粒子源，可沿纸
面内各个方向射出质量为m、电荷量为+q 的粒子，所有粒子不计重力、速度大小均为v0。其
中从c 点沿cb 方向射入磁场的粒子，运动轨迹恰好垂直于边界ab 射出磁场。关于粒子运动下
列说法正确的是（ ）
A．粒子速度v0的大小满足v0= qBL
m
B．从ac 射出的粒子在磁场中的运动时间都相同
C．从a 点射出磁场的粒子在c 点的速度方向与bc 夹角为60°
D．所有从ab 边界出射的粒子中在磁场中运动的最短时间为πm
3qB
9.
（2024•南宁模拟）如图所示，竖直平面内半径为R 的圆形区域内有一垂直纸面向里
的匀强磁场，磁感应强度大小为B，P、Q 为圆形区域竖直直径的两个端点，M、N 为圆形区
域水平直径的两个端点。大量质量均为m、电荷量为q 的带正电粒子，以相同的速率从P 点向
纸面内的各个方向射入磁场区域。已知粒子在磁场中做圆周运动的轨迹半径r＝3R，粒子的重
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
力、空气阻力和粒子间的相互作用均不计，则下列说法正确的是（ ）
A．带电粒子可以沿竖直方向射出磁场
B．粒子在磁场中运动的最长时间大于πm
3qB
C．不可能有粒子从M 点射出磁场
D．不可能有粒子从N 点射出磁场
10. （多选）（2024•龙凤区校级模拟）如图所示，在平面直角坐标系xOy 平面内存在两
处磁感应强度大小均为B、方向垂直于xOy 平面的匀强磁场，第一象限内的匀强磁场分布在三
角形OAC 之外的区域，方向向里，A、C 两点分别位于x 轴和y 轴上，∠OAC＝30°，OC 的长
度为2R；第二象限内的匀强磁场分布在半径为R 的圆形区域内，圆形区域的圆心坐标为（﹣
R，R），圆形区域与x、y 轴的切点分别为P、Q，第三、四象限内均无磁场。置于P 点的离
子发射器，能持续地从P 点在xOy 平面内向x 轴上方180°范围内以恒定速率发射同种正离子，
离子质量均为m，电荷量均为q；在y 轴上放置一长度为2R 的探测板CG，G 和C 分别为探测
板的上下边缘，所有打到探测板上的离子都被板吸收。已知从P 点垂直于x 轴发射的离子恰好
经过Q 点进入第一象限，不计重力及离子间的相互作用。则（ ）
A．圆形区域内磁场的方向垂直于纸面向外
B．离子的发射速率v0= qBR
m
C．探测板CG 上有离子打到的区域长度R+ √3
3 R
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
D．从P 点垂直于x 轴发射的离子，从发射到第二次经过边界AC 所用的时间为t = 13 πm
6qB
考向三 带电粒子在复合场中运动
11. （2024•东港区校级模拟）据报道，我国空间站安装了现代最先进的霍尔推进器用以
空间站的轨道维持。如图乙，在很窄的圆环空间内有沿半径向外的磁场1，其磁感应强度大小
可近似认为处处相等；垂直圆环平面同时加有匀强磁场2 和匀强电场（图中没画出），磁场1
与磁场2 的磁感应强度大小相等，已知电子电量为e，质量为m，若电子恰好可以在圆环内沿
顺时针方向做半径为R、速率为v 的匀速圆周运动。则以下说法错误的是（ ）
A．电场方向垂直环平面向外
B．电子运动周期为2πR
v
C．垂直环平面的磁感应强度大小为mv
eR
D．电场强度大小为m v
2
eR
12. （2024•河南模拟）2023 年4 月12 日，中国有“人造太阳”之称的全超导托卡马克核
聚变实验装置创造了当时最新的世界纪录，成功实现稳态高约束模式等离子体运行403 秒。为
粗略了解等离子体在托卡马克环形真空室内的运动状况，某同学将一足够长的真空室内的电场
和磁场理想化为方向均水平向右的匀强电场和匀强磁场，如图所示。若某带正电的离子在此电
场和磁场中运动，其速度平行于磁场方向的分量大小为v1，垂直于磁场方向的分量大小为v2，
不计离子受到的重力。当离子速度平行于磁场方向的分量大小为2v1时，垂直于磁场方向的分
量大小为（ ）
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．v2
B．2v2
C．3v2
D．4v2
13. （2024•陕西一模）我国最北的城市漠河地处高纬度地区，在晴朗的夏夜偶尔会出现
美丽的彩色“极光”。极光是宇宙中高速运动的带电粒子受地球磁场影响，与空气分子作用的
发光现象，若宇宙粒子带正电，因入射速度与地磁方向不垂直，故其轨迹偶成螺旋状如下图
（相邻两个旋转圆之间的距离称为螺距Δx）。下列说法正确的是（ ）
A．带电粒子进入大气层后与空气发生相互作用，在地磁场作用下的旋转半径会越来越大
B．若越靠近两极地磁场越强，则随着纬度的增加，以相同速度入射的宇宙粒子的半径越大
C．漠河地区看到的“极光”将以逆时针方向（从下往上看）向前旋进
D．当不计空气阻力时，若入射粒子的速率不变仅减小与地磁场的夹角，则旋转半径减小，而螺
距Δx 增大
14. （2024•湖南三模）如图所示，直角坐标系xOy 位于竖直平面内，y 轴竖直向上，第
Ⅲ、Ⅳ象限内有垂直于坐标平面向外的匀强磁场，第Ⅳ象限同时存在方向平行于y 轴的匀强电
场（图中未画出），一质量为m、带电量绝对值为q 的小球从x 轴上的A 点由静止释放，恰好
从P 点垂直于y 轴进入第Ⅳ象限，然后做圆周运动，从Q 点以速度v 垂直于x 轴进入第I 象限，
重力加速度为g，不计空气阻力。则（ ）
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．从A 点到Q 点的过程小球的机械能守恒
B．电场方向竖直向上
C．小球在第Ⅳ象限运动的时间为πv
4 g
D．小球能够返回到A 点
15. （2024•东城区一模）用如图所示装置作为推进器加速带电粒子。装置左侧部分由两
块间距为d 的平行金属板M、N 组成，两板间有垂直纸面向外的匀强磁场，磁感应强度大小为
B。使大量电荷量绝对值均为q0的正、负离子从左侧以速度v0水平入射，可以给右侧平行板电
容器PQ 供电。靠近Q 板处有一放射源S 可释放初速度为0、质量为m、电荷量绝对值为q 的
粒子，粒子被加速后从S 正上方的孔喷出P 板，喷出的速度大小为v。下列说法正确的是（
）
A．放射源S 释放的粒子带负电
B．增大q0的值，可以提高v
C．PQ 间距变为原来的2 倍，可使v 变为原来√2倍
D．v0和B 同时变为原来的2 倍，可使v 变为原来的2 倍
考向四 有关电磁场的科技应用
16. （2024•成都模拟）利用霍尔效应制作的霍尔元件以及传感器，广泛应用于测量和自
动控制等领域。如图所示，将一厚度为d 的半导体薄片垂直置于磁场B 中，在薄片的两个侧面
E、F 间通以电流I 时，另外两侧M、N 间产生电势差，这一现象称为霍尔效应。其原因是薄片
中定向移动形成电流的载流子受洛伦兹力的作用向一侧偏转和积累，在M、N 间产生霍尔电压
UH。半导体的载流子有自由电子或空穴（相当于正电荷）两种类型。下列说法正确的是（
）
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．若该半导体是空穴导电，则M 侧的电势低于N 侧的电势
B．若只增大半导体薄片的厚度d，则霍尔电压UH将增大
C．若只增大磁场的磁感应强度B，则霍尔电压UH将增大
D．若只增大电流I，则霍尔电压UH将减小
17. （2024•大兴区校级模拟）如图所示，a、b、c、d 四种正离子（不计重力）垂直地射
入匀强磁场和匀强电场相互垂直的区域里，a、b 分别向上、下极板偏转，c、d 沿直线通过该
区域后进入另一匀强磁场，分别沿不同半径做圆周运动，则（ ）
A．平行板电容器的上极板电势低
B．c、d 两离子的比荷不同
C．c、d 两离子的电荷量一定不同
D．a、b 两离子的电荷量一定不同
18. （2024•黑龙江模拟）1930 年劳伦斯制成了世界上第一台回旋加速器，其原理如图所
示，这台加速器由两个铜质D 形盒D1、D2构成，其间留有空隙。现对氚核（ 1
3H）加速，所
需的高频电源的频率为f，已知元电荷为e，下列说法正确的是（ ）
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．被加速的带电粒子在回旋加速器中做圆周运动的周期随半径的增大而增大
B．高频电源的电压越大，氚核最终射出回旋加速器的速度越大
C．氚核的质量为eB
2πf
D．该回旋加速器接频率为f 的高频电源时，也可以对氦核（ 2
4He）加速
19. （2024•香坊区校级四模）新冠肺炎疫情持续期间，医院需要用到血液流量计检查患
者身体情况。某种电磁血液流量计的原理可简化为如图所示模型。血液内含有少量正、负离子，
从直径为d 的血管右侧流入，左侧流出，空间有垂直纸面向里、磁感应强度大小为B 的匀强磁
场，M、N 两点之间的电压稳定时测量值为U，流量Q 等于单位时间通过横截面的液体的体积。
下列说法正确的是（ ）
A．离子所受洛伦兹力方向一定竖直向下
B．M 点的电势一定高于N 点的电势
C．血液流量Q = πUd
4 B
D．电压稳定时，正、负离子不再受洛伦兹力
20. （2024•漳州三模）如图，一质谱仪由加速电场、静电分析器、磁分析器构成。静电
分析器通道的1
4
圆弧中心线半径为R，通道内有均匀辐向电场，方向指向圆心O，中心线处各
点的电场强度大小相等。磁分析器中分布着方向垂直于纸面的有界匀强磁场，边界为矩形
CNQD，NQ＝2d，PN＝3d。质量为m、电荷量为q 的粒子（不计重力），由静止开始从A 板
经电压为U 的电场加速后，沿中心线通过静电分析器，再由P 点垂直磁场边界进入磁分析器，
最终打在胶片ON 上，则（ ）
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．磁分析器中磁场方向垂直于纸面向外
B．静电分析器中心线处的电场强度E = U
R
C．仅改变粒子的比荷，粒子仍能打在胶片上的同一点
D．要使粒子能到达NQ 边界，磁场磁感应强度B 的最小值为1
2d √
2mU
q
14
