2.1 机房设备及天馈线安装
3、接地系统的检查
接地系统室外部分包括建筑物接地、天线铁塔接地以及天馈线的接地，其作用是迅速泄放雷电引起的强电流，
接地电阻必须符合相关规定。接地线应尽可能直线走线，室外接地排应为镀锡铜排。
为保证接地系统有效，不允许在接地系统中的连接通路设置开关、熔丝类等可断开器件
接地引入线长度不应超过30m。当采用热镀钵扁钢材料，截面积应不小于40mm×4mm； 当采用铜芯电缆时，铜
导线截面不小于95mm2
室外接地点应采用刷漆、涂抹沥青等防护措施防止腐蚀

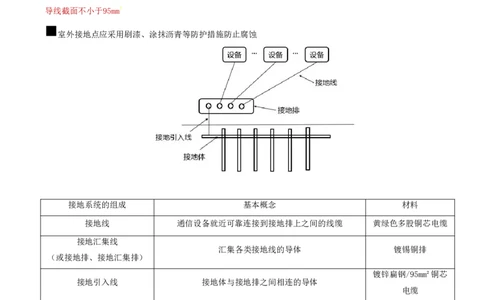

接地系统的组成 基本概念 材料
接地线 通信设备就近可靠连接到接地排上之间的线缆 黄绿色多股铜芯电缆
接地汇集线
汇集各类接地线的导体 镀锡铜排
（或接地排、接地汇集排）
镀锌扁钢/95mm²铜芯
接地引入线 接地体与接地排之间相连的导体
电缆
为达到与地连接的目的，一根或一组与土壤（大地）密
接地体 圆钢、角钢、钢管
切接触并提供与土壤（大地）之间的电气连接的导体
通信局（站）接地系统室外部分的作用是迅速泄放雷电引起的（ ）。
A.强磁场
B.强电流
C.强干扰D.强电压
答案：B
下列关于接地的说法，正确的有（ ）。
A.接地引入线长度不应超过30米
B.接地引入线可采用90mm²的铝导线
C.接地体的埋深距离地面≥0.5米
D.接地体和接地体连线必须焊接牢固，焊点需进行防腐处理
E.设备机架应采用截面不小于16mm²多股铜线接地
答案：ADE
通信局站的接地排与接地桩之间连接的导体称为（ ）。
A.接地汇集线
B.引下接地线
C.垂直接地体
D.接地引入线
答案：D

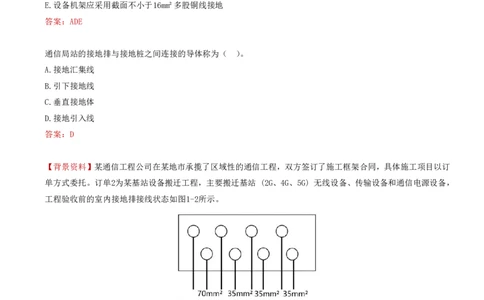

【背景资料】某通信工程公司在某地市承揽了区域性的通信工程，双方签订了施工框架合同，具体施工项目以订
单方式委托。订单2为某基站设备搬迁工程，主要搬迁基站 (2G、4G、5G) 无线设备、传输设备和通信电源设备，
工程验收前的室内接地排接线状态如图1-2所示。
【问题】
（1）分别指出图1-2中95mm²、70 mm²和35 mm²接地线的类别及其铜鼻子压接管外侧绝缘材料的正确颜色。
答案：
（1）95 mm²接地线为接地引入线
铜鼻子压接管外侧绝缘材料的正确颜色：黄绿色
（2）70 mm²接地线为直流工作接地
铜鼻子压接管外侧绝缘材料的正确颜色：红色（3）35 mm²接地线为保护接地
铜鼻子压接管外侧绝缘材料的正确颜色：黄绿色
4、通信设备的环境要求

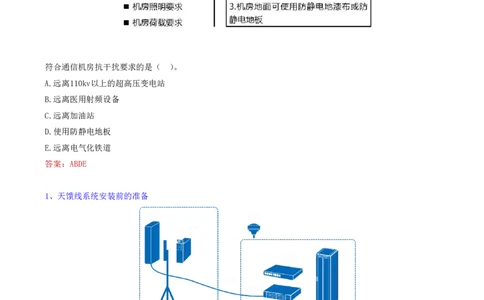

符合通信机房抗干扰要求的是（ ）。
A.远离110kv以上的超高压变电站
B.远离医用射频设备
C.远离加油站
D.使用防静电地板
E.远离电气化铁道
答案：ABDE
1、天馈线系统安装前的准备
依据设计核对天线的安装位置、方位角度，确定安装方案，布置安装天线后放尾绳，制定安全措施，划定安
装区域，设立警示标志
风力达到5级以上时，禁止进行高空作业
风力达到4级时，禁止在铁塔上吊装天线
雷雨天气禁止上塔作业

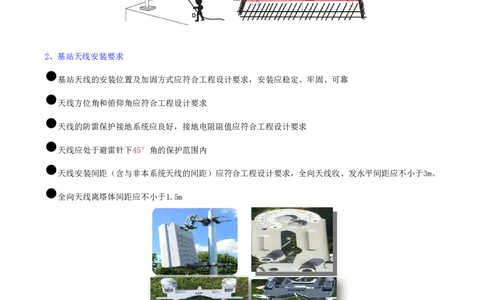

2、基站天线安装要求
基站天线的安装位置及加固方式应符合工程设计要求，安装应稳定、牢固、可靠
天线方位角和俯仰角应符合工程设计要求
天线的防雷保护接地系统应良好，接地电阻阻值应符合工程设计要求
天线应处于避雷针下45°角的保护范围内
天线安装间距（含与非本系统天线的间距）应符合工程设计要求，全向天线收、发水平间距应不小于3m。
全向天线离塔体间距应不小于1.5m
3、GPS天线安装要求
①GPS天线应安装在较空旷位置，上方90°范围内（至少南向45°）应无建筑物遮挡
②GPS天线离周围尺寸大于200mm的金属物体的水平距离不宜小于1500mm
③GPS天线应垂直安装，垂直度各向偏差应不超过1°④GPS天线应处在避雷针顶点下倾45°保护范围内
①GPS天线应安装在较开阔的位置上，保证周围俯仰角30度内不能有较大的遮挡物（如树木，铁塔，楼房等）
②为避免反射波的影响，GPS天线尽量远离周围尺寸大于20cm的金属物1.5m以上
③由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边
④不要将GPS天线安装在其他发射和接收设备附近，避免其他发射天线的辐射方向对准GPS天线
⑤两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰
下列GPS天线安装的做法，符合要求的是（ ）。A.保持垂直，离开周围金属物体距离≥1m
B.在我国北方地区安装于铁塔的北侧
C.保持周围遮挡物对天线遮挡≤30°
D.GPS天线处于避雷针50°保护范围内
答案：C
某施工单位承接了一项无线网建工程，包括基站设备安装及部分传输系统建设，监理人员在检查基站现场时发现
不同铁塔站点GPS天线安装位置不一致，共有E，F，G，H四种位置情形，如图所示，要求施工队整改。
【问题】图中安装位置不合格的有哪些？验收规范要求是什么？
答案：
安装位置不合格的有：E、F、H安装位置。
验收规范要求：
①GPS天线应安装在塔的南侧；
②GPS天线距离铁塔应尽量远，至少2m；
③GPS天线不要架设太高，应保证线缆的长度不应过长。
