这个漂亮的“跑道图” ,是怎么用Excel做出来的!

跑道图又称蚊香图，类似圆形跑道而得名。其实兰色一直对这种图不感冒，总感觉这种图不如柱形图或条形图直观。但在很多数据面板中总会看到这种图，所以兰色的教程中也不能没有这种图表。

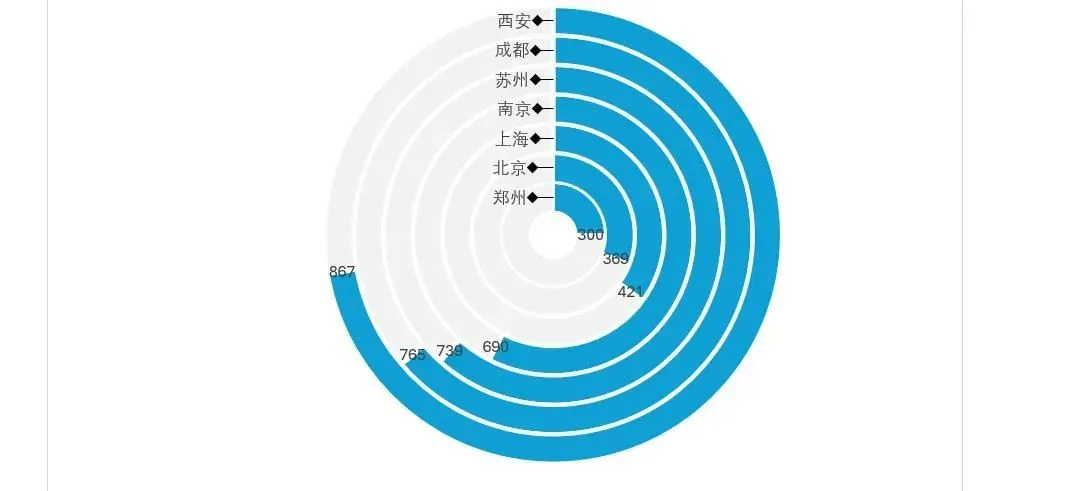

兰色做的跑道图

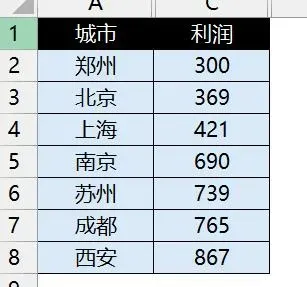

数据源：各个城市的销售统计表

制作步骤：

1、添加辅助列

B、D列输入0.1，用来显示数据标签

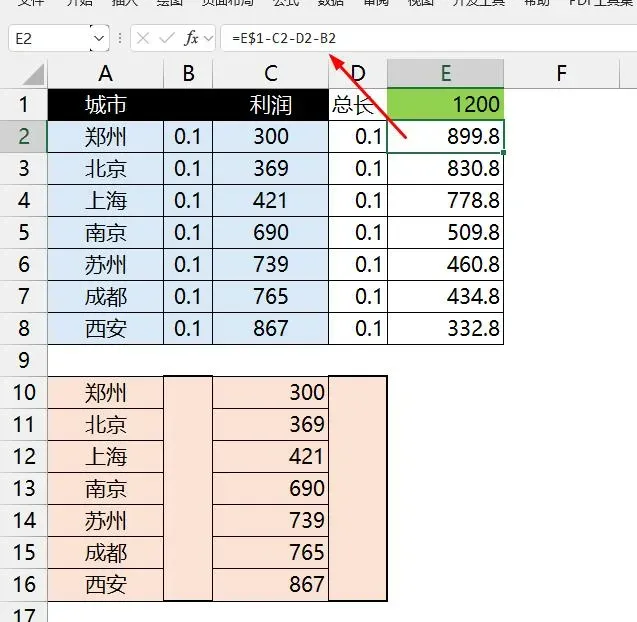

E列公式 = 指定的周长-B:D列的值

A10:D16 分别引用城市和利润，中间和后面为空

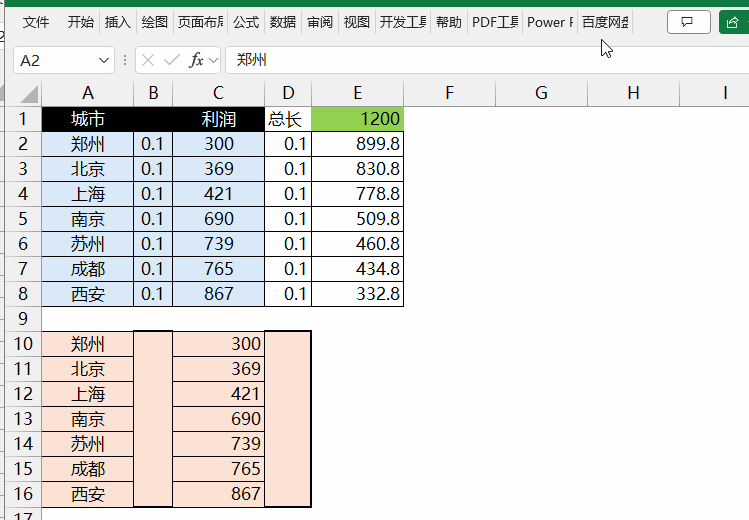

2、插入圆环图

选取数据区域插入圆环图 – 切换行列

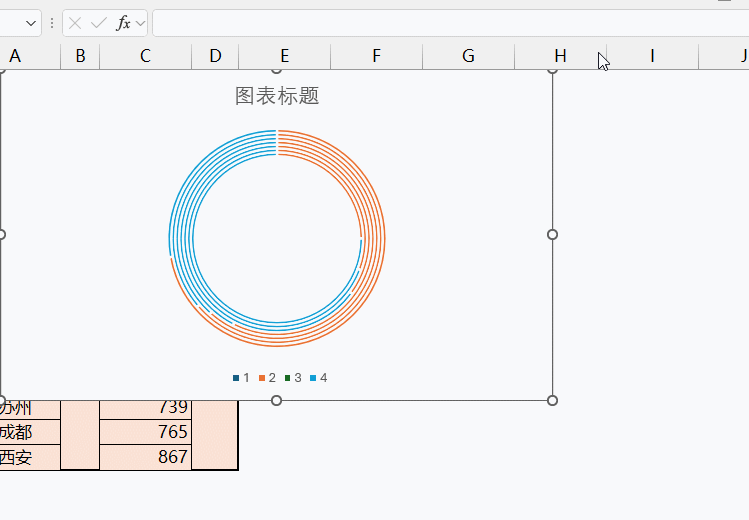

把圆环加粗，把利润系列改为蓝色，E列值生成的部分改为灰色。

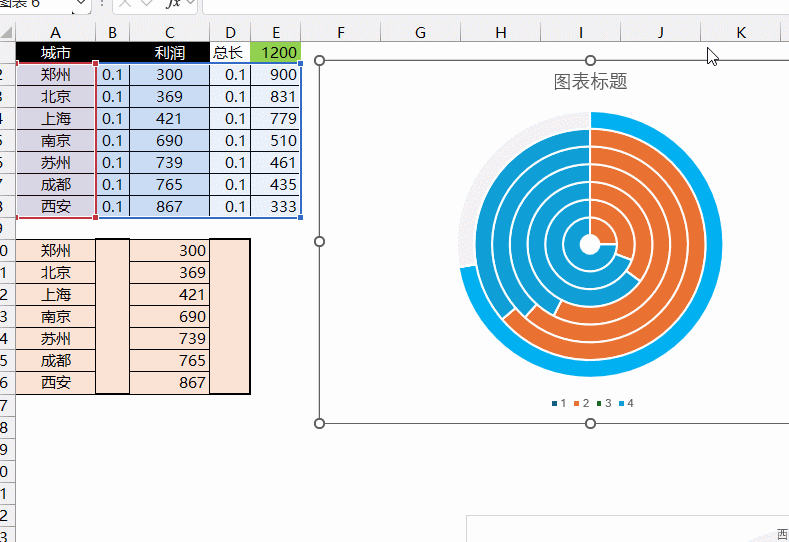

3、添加数据标签

选取最外圆添加标签，然后通过单元格的值修改为西安的值。把西安标签向左拖，直至出现引导线。

其他城市同西安逐层设置，完成后如下图所示。

兰色说：做这个跑道图需要一层一层的设置，真的需要点耐心才可以完成。
