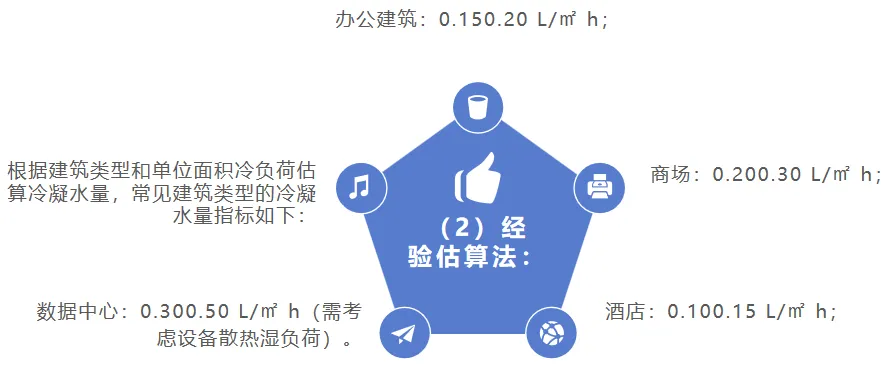

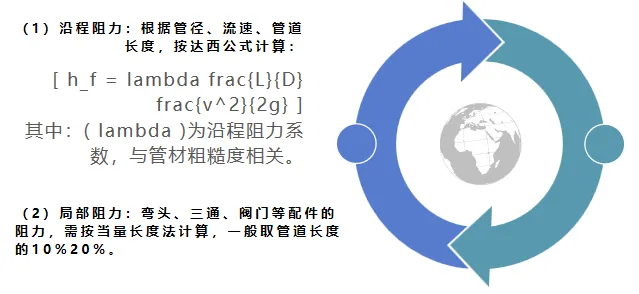

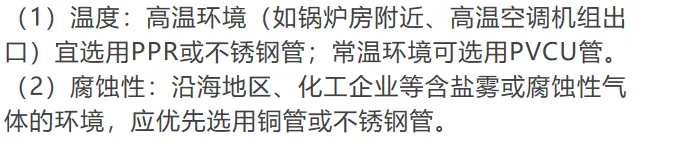

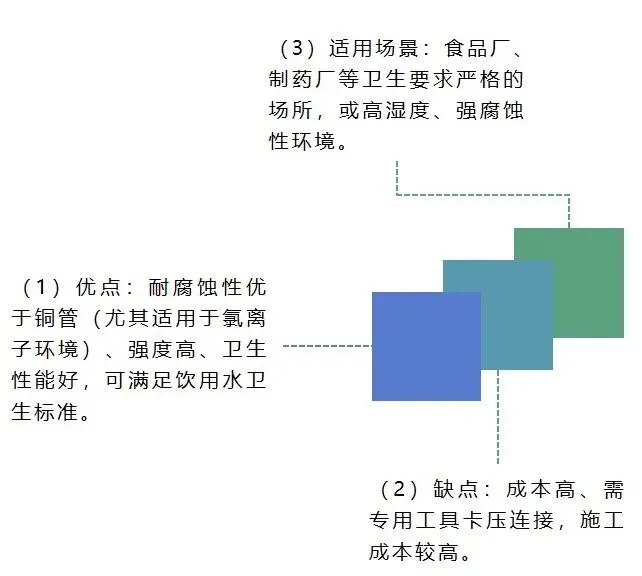

中央空调冷凝水管设计安装说明

材料与机具检查

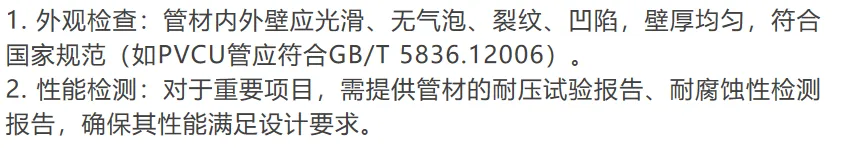

（1）管材、管件、胶水、支架等材料需报验，合格后方可使用。

（2）检查机具（切割机、热熔机、电焊机等）的性能，确保正常运转。

现场放线

根据施工图纸，在吊顶、墙面、地面弹出管道安装基准线，确定管道走向、支吊架位置。

管道敷设工艺

水平管道安装

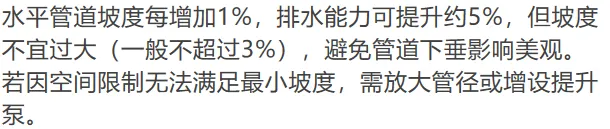

（1）坡度控制：水平管道必须保证≥1%的坡度，坡向排水口。施工时可采用“水平仪+垫块”控制，每3m检测一次坡度。

（2）支吊架安装：

间距：水平管不大于1m，垂直管不大于1.5m；

形式：采用门型吊架或U型卡，确保管道固定牢固；

防震：对于振动较大的设备（如风机盘管），支吊架需加装橡胶垫减震。

（3）与其他管道的间距：冷凝水管与电气线管、热水管等平行敷设时，间距不小于100mm，交叉时需加套管保护。

垂直管道安装

（1）固定：立管需采用角钢支架固定，每层设置一个支架，支架间距不大于3m。

（2）伸缩节设置：对于高度超过4m的立管，需安装伸缩节，解决热胀冷缩问题。伸缩节间距不大于4m，且安装在支吊架下方。

穿越结构处理

（1）穿越楼板：预埋套管，套管内径比管道大2030mm，套管顶部高出地面50mm，底部与楼板平齐。管道安装后，用防火封堵材料（如防火泥）填充套管与管道间隙。

（2）穿越墙体：预埋套管，套管两端与墙面平齐，管道与套管间隙用聚乙烯泡沫棒填充，外侧用密封胶密封。

接口处理技术

（1）步骤：清理管口→涂刷胶水（先涂管件，后涂管材）→插入管件→保持静置（固化时间不小于10分钟）。

（2）注意事项：胶水需选用PVC专用胶，避免使用劣质胶水导致接口开裂；操作环境温度不低于5℃，防止胶水凝固。

PPR管热熔连接

（1）步骤：切割管材→清洁管口→加热（热熔机温度260±10℃，加热时间：DN2032为57秒，DN4050为812秒）→插入管件→冷却（冷却时间不小于1分钟）。

（2）注意事项：加热时间过长会导致熔瘤，过短则强度不足；插入时需旋转1/4圈，确保均匀融合。

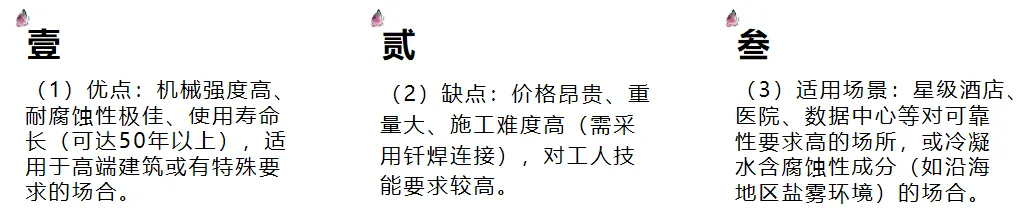

铜管钎焊连接

（1）步骤：清理管口→涂抹钎焊剂→加热（氧乙炔火焰，中性焰）→加钎焊料（银焊条）→冷却。

（2）注意事项：加热温度控制在650750℃，避免过烧；钎焊后需清除焊剂残留，防止腐蚀。

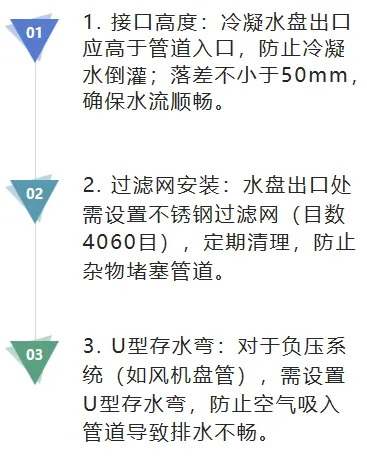

冷凝水盘与管道连接

保温与防结露处理

保温层选择

（1）材料：闭孔橡塑海绵（推荐，导热系数λ≤0.034W/(m K)）、玻璃棉（需防潮层）。

（2）厚度：根据环境温度计算，一般不小于20mm；对于穿越非空调区域的管道（如屋面、外墙），厚度需增加至30mm。

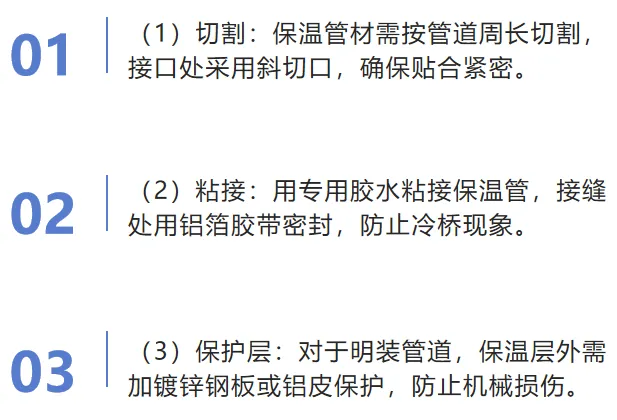

保温工艺

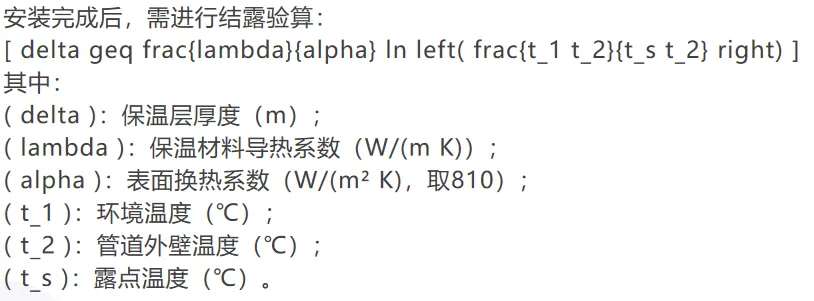

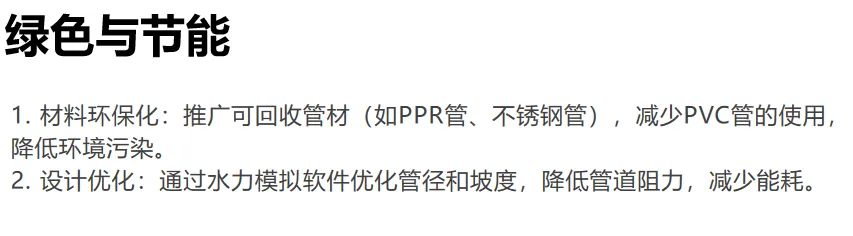

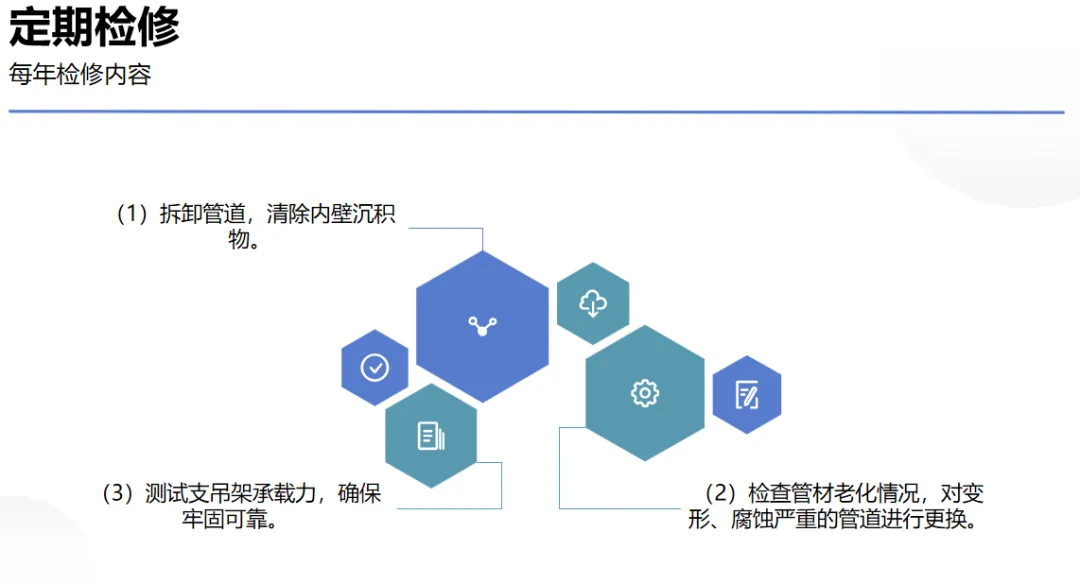

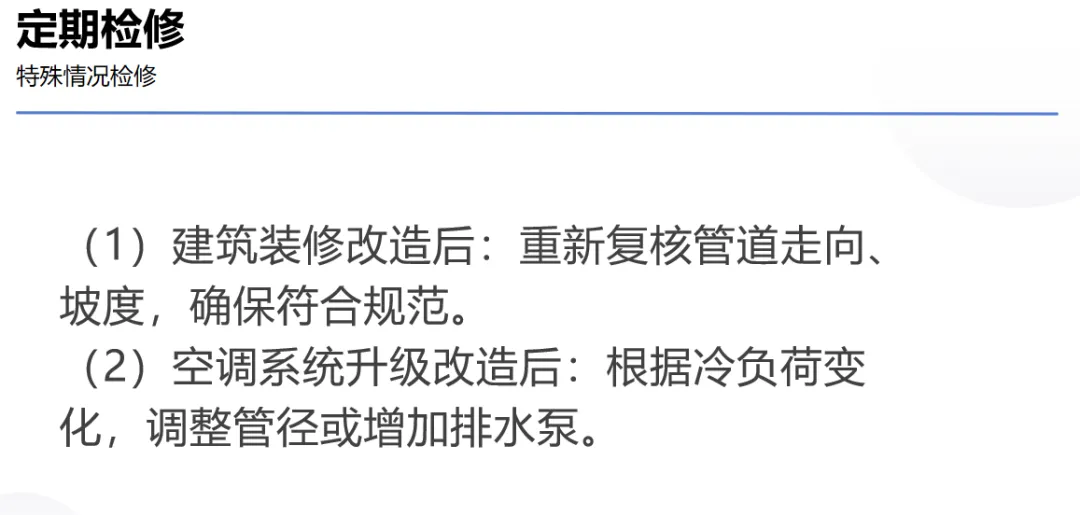

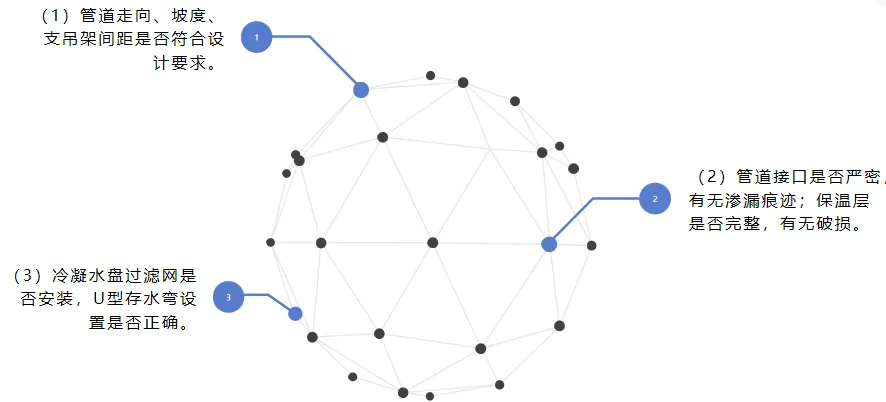

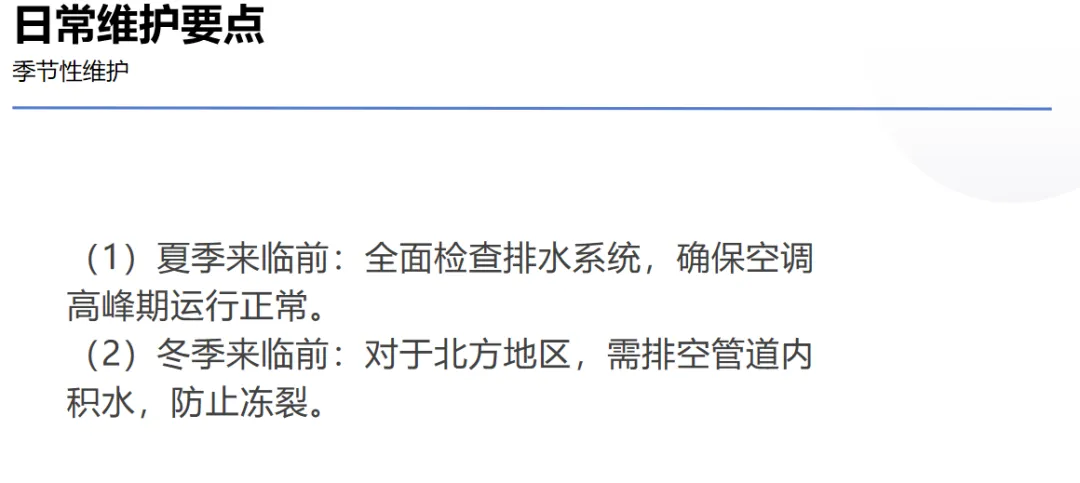

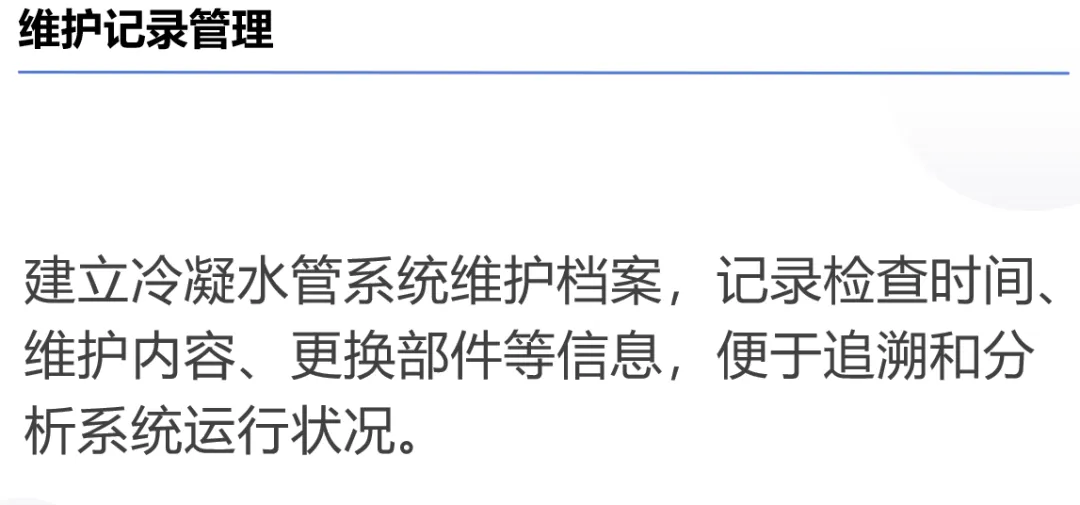

防结露验证
