一款好用的图形式软横跨预制计算软件

一、参数测量原则

从上行侧支柱往下行侧支柱测量。遇到线岔情况，线岔节点下方有两个股道。

1.测量股道间距时，只测量上行股道中心至线岔两股道中靠上行侧的股道中心，下一个股道间距也从线岔靠近上行侧股道中心至下行侧股道中心。

2.之后再测量线岔处两股道中心间距。

3.软件参数测量一般以正线轨面为基准，高于正线轨面为正值，低于轨面为负值。

二、软件计算原则

默认左侧为上行支柱，右侧为下行支柱，把握这个原则安装计算。

三、数据库维护原则

软件使用前请根据现场情况，对数据库进行维护，确保与现场一致，这是保证计算准确的前提。

第一部分：参数测量说明

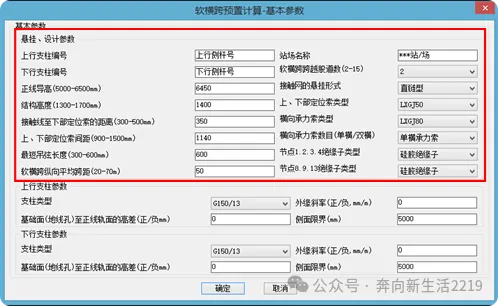

一、基本参数界面

（一）悬挂、设计参数

1. 上行支柱编号、下行支柱编号、站场名称：按照现场实际情况填写，文字即可。

2. 正线导高、结构高度、接触线至下部定位索的距离、上下部定位索间距、最短吊弦长度、软横跨纵向平均平均跨距：软横跨区段接触网设计参数，按照设计参数填写即可，或者采用系统中默认的设置，略微调整。

3. 软横跨跨越股道数：根据现场实际跨越铁路股倒数填写，遇到有软横跨下方有非电气化铁路的情况，后期可以选择软横跨节点为“节点15”进行处理。

4. 接触网悬挂形式：有直链型和半斜型，一般为直链型。

5. 上下部定位索类型、横向承力索类型：根据设计图纸或现场需要选择对应的线索型号，也可以在数据库中维护选项中没有的型号。

6. 横向承力索数目：分单横承力索和双横承力索，原则上五股道及以上选择双横承力索，四股道及以下选择单横承力索，特殊情况特殊考虑，或按照设计图纸执行。

7. 节点1.2.3.4绝缘子类型（靠近支柱侧节点）、节点8.9.13绝缘子类型：有硅胶绝缘子、悬式瓷瓶三片、悬式瓷瓶四片，一般为硅胶绝缘子。

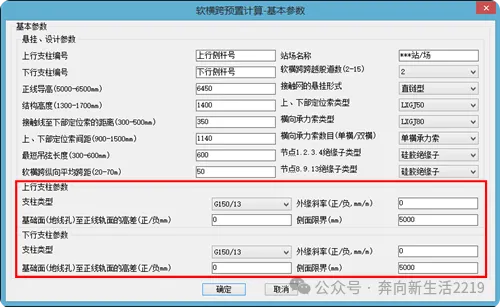

（二）、支柱参数（上下行）

1. 支柱类型：根据现场实际情况选择钢柱或混凝土柱类型。

2. 外缘斜率：软件为统一计算，钢柱及混凝土柱统一测量外缘斜率。支柱外缘边线向田野侧倾斜，斜率为正，向线路侧倾斜，斜率为负，单位为mm/m。

3.基础面（地线孔）至正线柜面的高差：①钢柱：基础面高于轨面为正（直接输入数据），低于轨面为负（数字前面加“-”号）；②混凝土柱：地线孔位置高于轨面为正（直接输入数据），低于轨面为负（数字前面加“-”号）；

4.侧面限界：无论钢柱或混凝土柱，均为支柱内沿至线路中心的距离，侧面限界单位为mm。

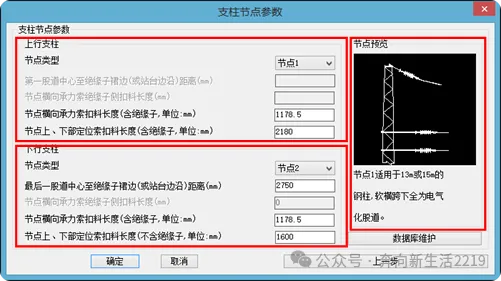

二、支柱节点参数

选择上下行支柱节点类型，按照右侧“节点预览”所示的节点功能选择所需要的节点，并在左侧选择各部分的扣料长度。扣料长度在施工前应在地面连接，并准确测量实际长度。

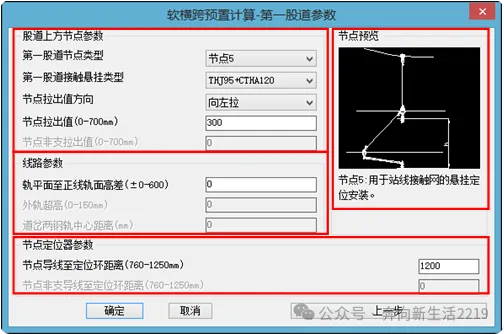

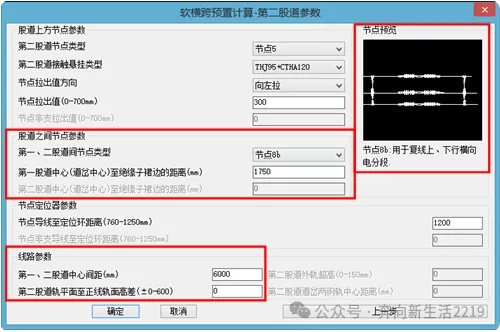

三、各股道参数

（一）、股道上方节点参数

1. 股道节点类型：按照右侧幻灯片显示的节点功能，结合现场实际选择节点。

2. 股道接触悬挂类型：按照现场实际选择接触悬挂类型，不同悬挂类型决定该股道挂上接触悬挂后的重量不一样，软件采用负载及算法计算，确保挂完接触悬挂后软横跨不变形。

3. 节点拉出值方向：有“向左拉”和“向右拉”——相当于线路正反定位形式。“向左拉”代表拉出值向上行支柱侧（左侧），“向右拉”代表拉出值向下行支柱侧（右侧）。

4. 节点拉出值大小：按照设计值填写。

（二）、线路参数

1. 轨面至正线高差：一般可以忽略，所在股道高于正线轨面填写正值，低于正线轨面填写负值。

2. 外轨超高：一般可以忽略，按照现场线路实际情况填写。

3. 道岔两轨中心距离：道岔（线岔）处软横跨布置位置，两股道中心相对距离。

4.节点定位器参数：即定位器长度或锚支拉线长度。

（三）、股道之间节点参数

1. 股道间节点类型：按照右侧节点预览形式说明的节点功能，选择，或按照设计说明选择节点。

2. 第一股道中心至绝缘子裙边的距离：第一股道中心至绝缘子左侧裙边距离，如第一股道为道岔，则为上行测股道中心至绝缘子左侧裙边的距离。

3. 第二股道中心至绝缘子裙边的距离：“节点9”和“节点13”专有选项，代表绝缘子布置两股道之间的位置。如果节点两端股道有道岔情况，均按照上行侧股道中心测量。

4. 线路参数中“股道间距”：相邻两股道中心之间的间距，任何一个股道中包含道岔，均测量道岔中上行侧股道中心至相邻股道中心的间距。

第二部分：特殊情况处理方法

一、雨棚柱或挡墙做软横跨柱等特殊情况计算

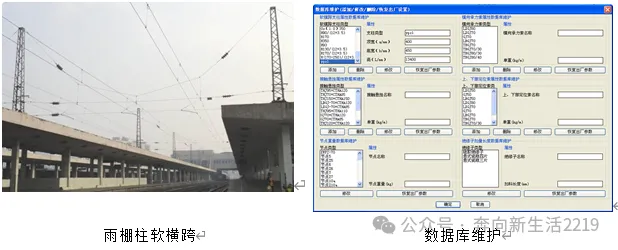

如现场软横跨支柱不是标准支柱，计算前，请在软件数据库维护模块将雨棚柱顶宽（a值）底宽（b值）及柱高（L值）等数据添加到支柱数据库中，完善数据库后重启软件即可，即可在软件中选用，使用方便。

二、软横跨一侧支柱侧面限界较大或包含非电化股道

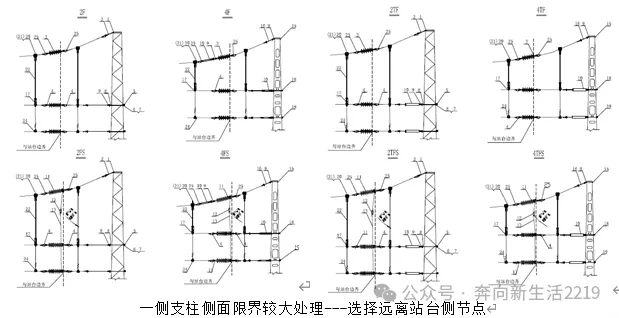

（一）一侧支柱侧面限界较大情况：《时速160公里客货共线接触网软横跨安装图》（通化（2012）1010）包含远离站台侧节点可供选择；

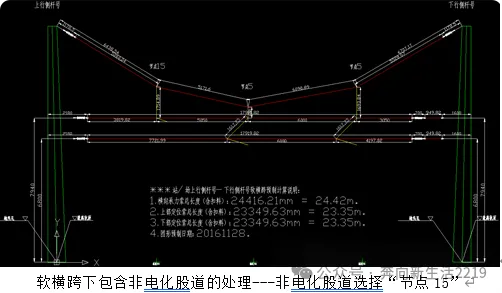

（二）软横跨下方包含非电化股道情况：将非电化股道纳入软横跨跨越股道数中，在将非电化股道的软横跨节点选择为“节点15”。

三、线岔处理计算

（一）站内线岔布置

1.道岔处接触网悬挂定位安装

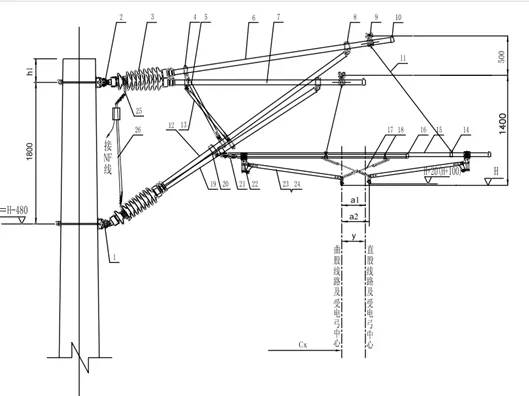

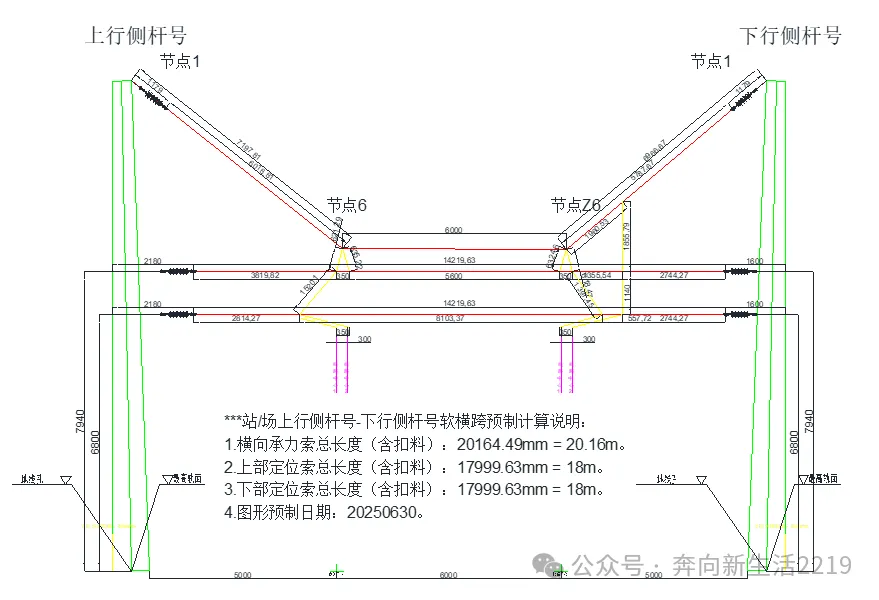

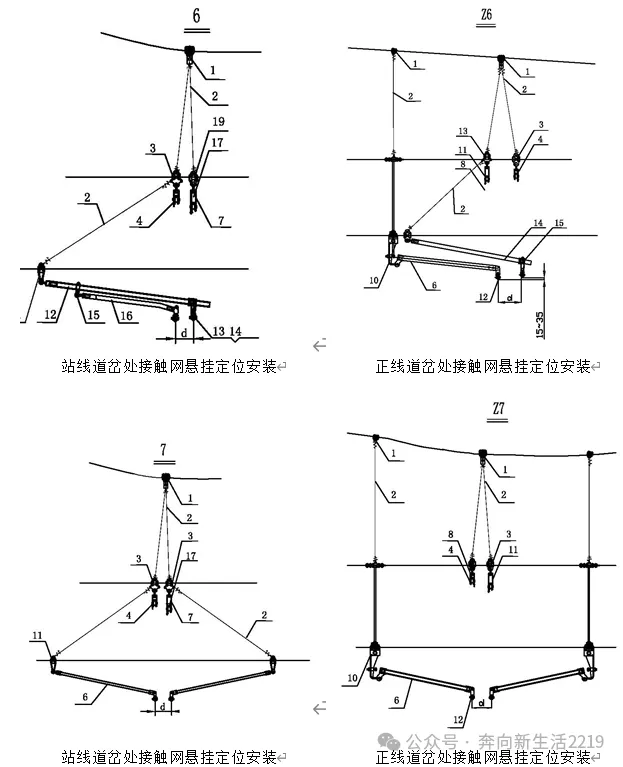

依据《时速160公里客货共线接触网软横跨安装图》（通化（2012）1010），节点6、节点Z6、节点7、节点Z7形式如下：

线岔布

置原则：为保证安装后节点美观，按照设计安装图，将横向承力索中“70型横向承力索线夹”（图中材料1）布置于道岔两轨中心连线的中心。

测量：测量数据从上行侧（计算结果图中左侧）往下行（计算结果图中右侧）依次进行。

测量股道间距时：将线岔下方的道岔等同于一个股道，只考虑靠近上行侧（图中左侧）这一条股道，另一条股道在计算结果中将通过道岔两股间距体现。

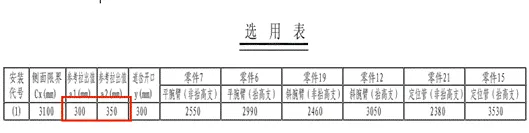

计算时：线岔节点的拉出值为拉压管模式，左侧定位现对于右侧线路中心，右侧定位相对于左侧线路中心。计算原理图参考如下道岔定位柱。

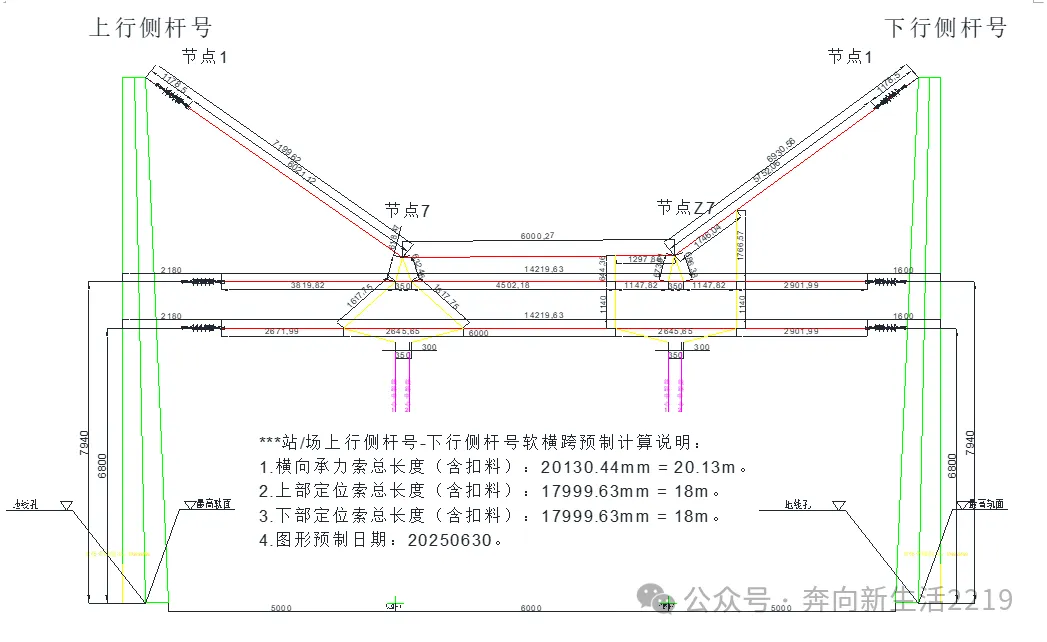

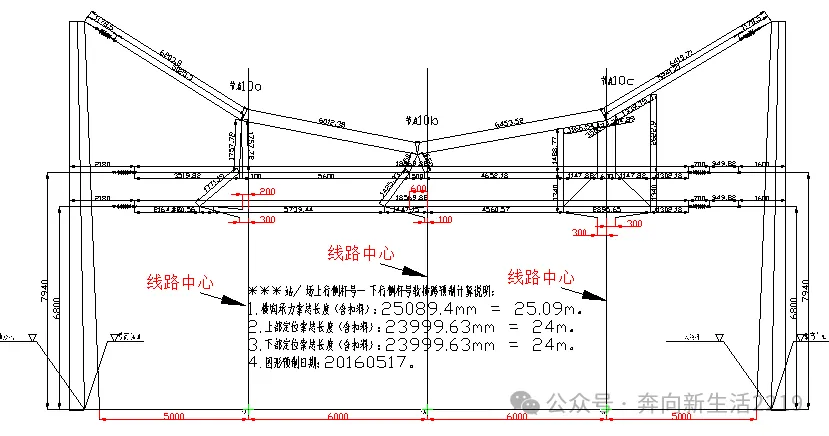

计算结果图中已标注拉出值和道岔两轨线路中心标记，可以从结果中验证线岔定位输入是否正确。

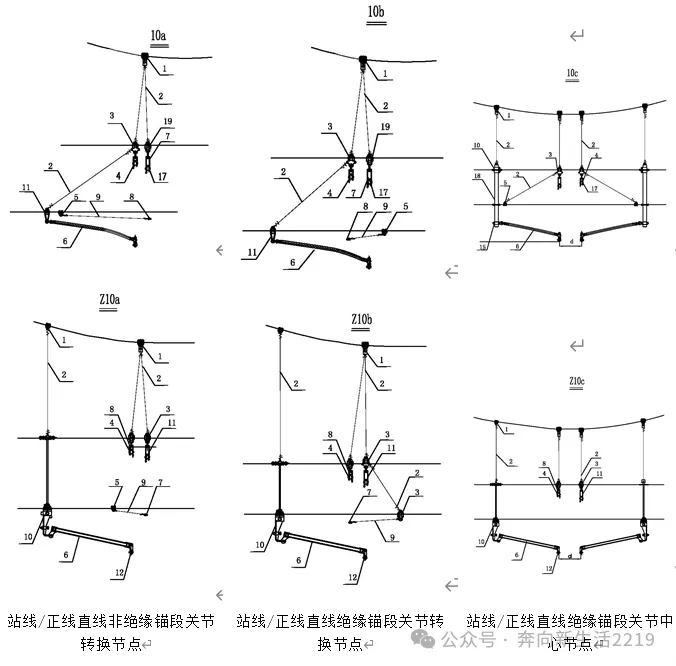

2.锚段关节转换及中心节点——节点10

线岔布置原则：为保证安装后节点美观，按工作支直链型悬挂布置，将横向承力索中“70型横向承力索线夹”（图中材料1）布置在工作支导线的正上方。工作支/非工作支拉出值均相对线路中心。

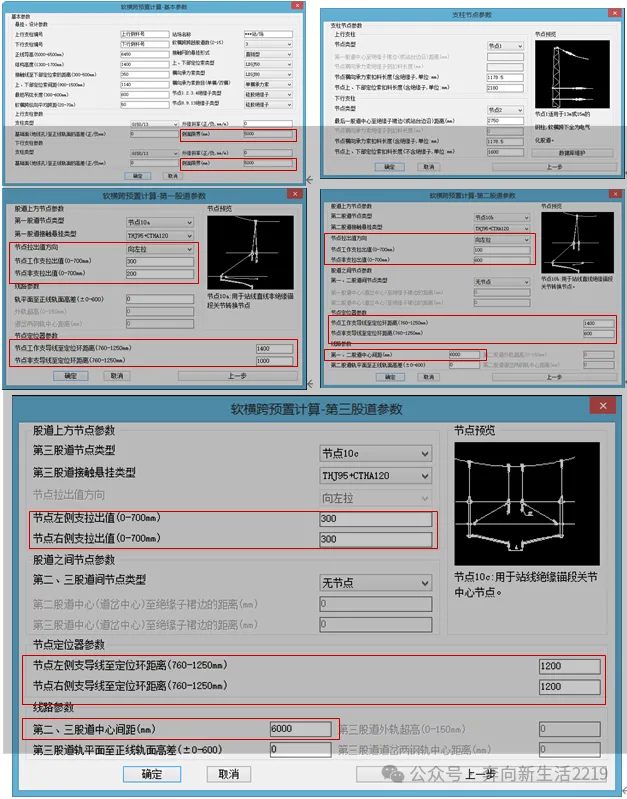

输入参数

软件结算结果如下图，图中红色标注部分为参数在软横跨中的显示。

节点10预制计算要点：

测量：与其他非线岔节点一样，测量起点为线路中心。

第三部分：股道之间节点和支柱节点扣料计算模型

（一）数据库维护

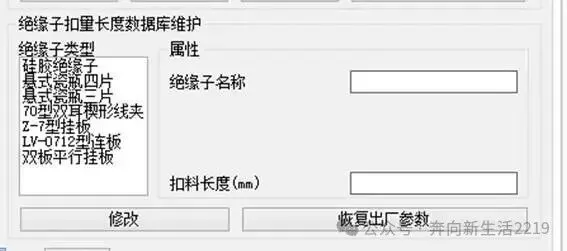

在数据库维护页面，将“绝缘子扣料长度数据库维护”栏中的硅胶绝缘子（单绝缘）、悬式瓷瓶四片、悬式瓷瓶三片、70型双耳楔形线夹、z-7型挂板、LV-0712型挂板、双板平行挂板根据需要，按有效长度维护扣料长度。

（二）股道之间节点

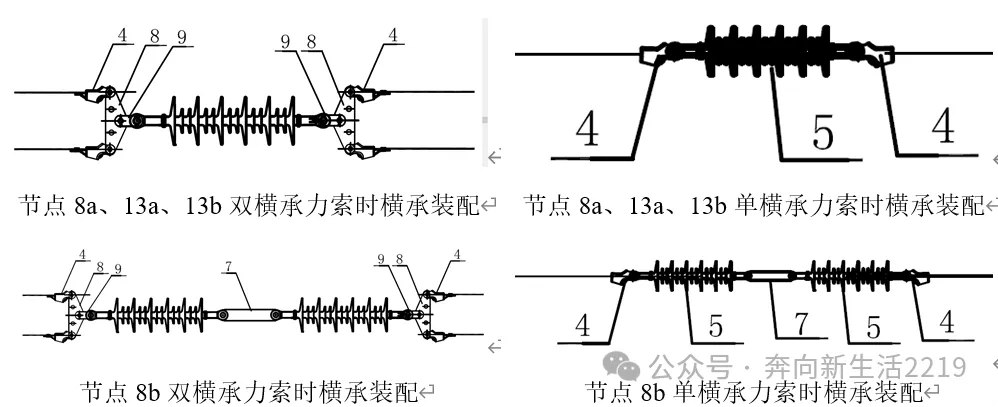

股道之间节点（8a、8b、9a、9b、13a、13b）双横承力索时，横向承力索包含绝缘子（硅胶、悬式瓷瓶4片或悬式瓷瓶3片），z-7型挂板（下图9），LV-0712型连板（下图8）、70型双耳楔形线夹（下图4）组成。

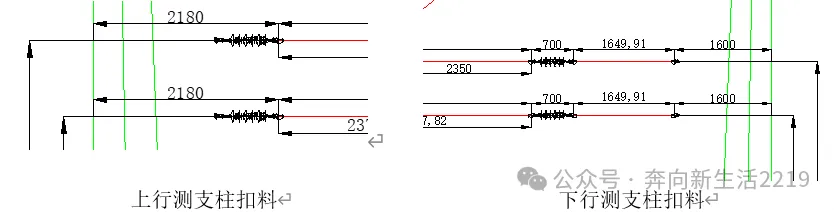

（三）支柱节点扣料

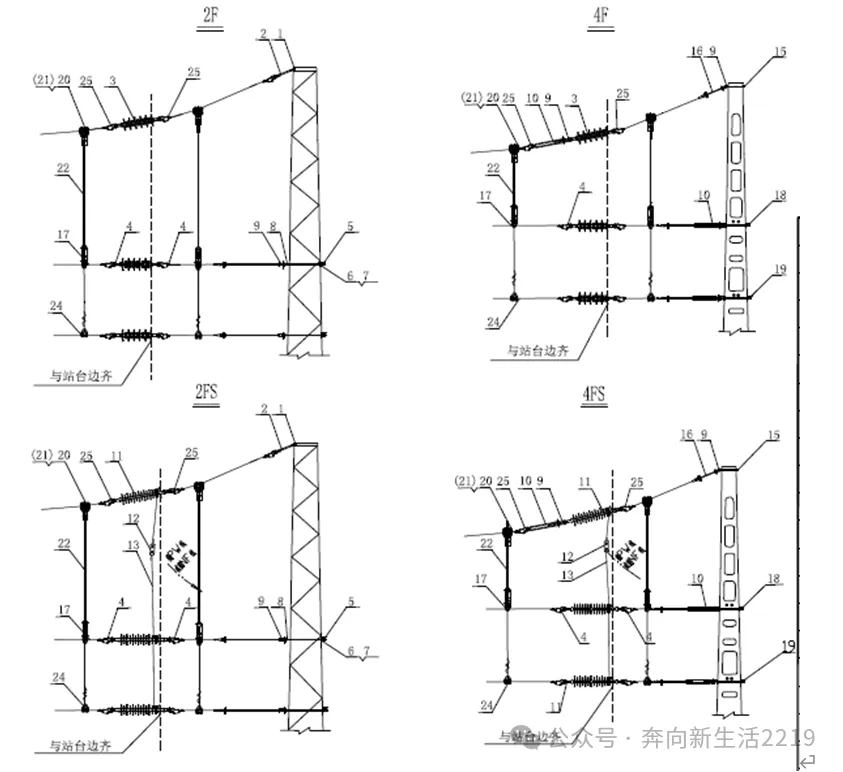

支柱节点（J2、J4、J2T、J4T、J2S、J4S、J2TS、J4TS、J2F、J4F、J2FS、J4FS、J2TF、J4TF、J2TFS、J4TFS）靠近站台侧绝缘子（下图3或下图11等），包含绝缘子和两个70型双耳楔形线夹，在维护数据库之后，计算结果包含1个绝缘子（硅胶、悬式瓷瓶4片、悬式瓷瓶3片）和2个70型双耳楔形线夹的长度。

第四部分：其他注意事项：

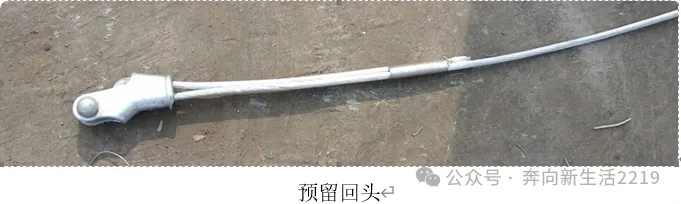

（一）横向承力索预留回头长度

预制材料时按照计算结果图中标注尺寸预置即可，因标注尺寸中未包含材料回头长度，在实际预制材料时应该考虑回头（500-600mm）。

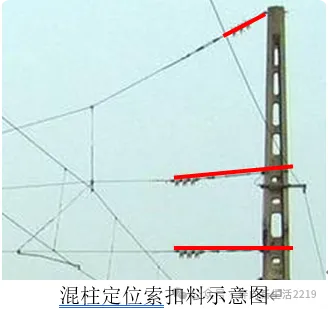

（二）钢柱部分上下部定位索支柱侧扣料

上下部定位索支柱侧扣料从支柱外沿算起，计算前，应根据各工地情况测量扣料长度，以使计算结果准确。

（三）混凝土支柱部分

1. 轨面高差

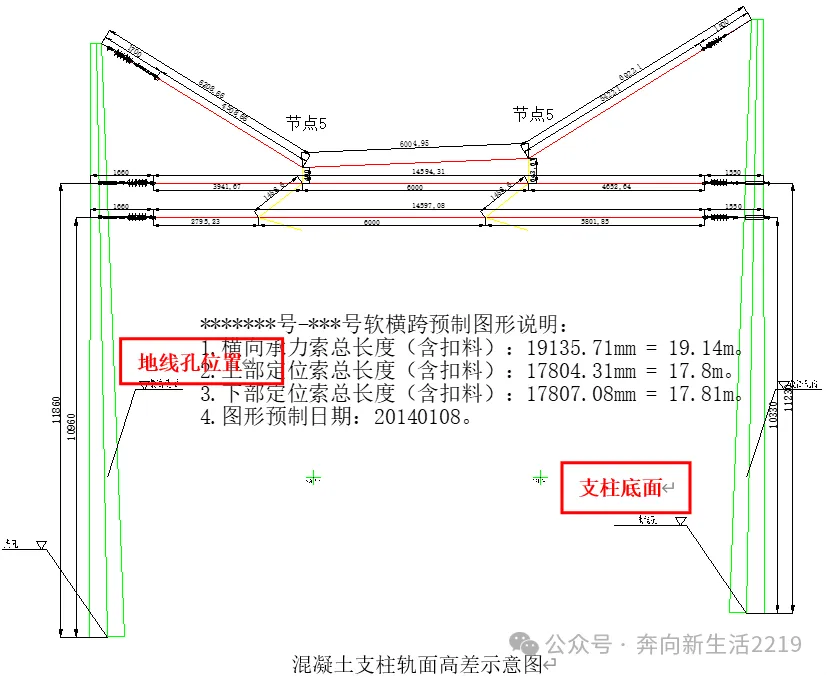

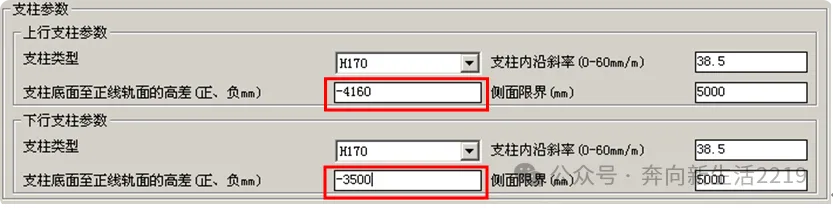

软件基于坐标原理计算，所有参数皆相对于正线轨面、支柱轨面红线等计算。如软横跨支柱为钢柱，则需要标明钢柱基础面至轨面高差（高于轨面为正，低于轨面为负数）。如软横跨支柱为混凝土支柱，由于数据库中维护的是完整的支柱尺寸，而实际混凝土支柱包含3-3.5米埋深。因此输入参数时要考虑混柱埋入地下部分。（以H170/(12+3.5)为例，如地线孔低于轨面660mm，则支柱底面至正线轨面的高差=-[660mm（轨面红线位置）+3500（埋深）mm]=-4160）。如地线孔高于轨面660mm，则支柱底面至正线轨面的高差= [660mm（轨面红线位置）-3500（埋深）mm]=-2840）
