500kW光伏并网逆变器控制算法技术研究

摘要

随着光伏并网技术的不断发展，大功率光伏逆变器的电网适应性成为研究重点，其中低电压穿越（LVRT）能力是保障电网稳定运行的关键技术指标。本文针对500kW G2光伏并网逆变器，结合德国BDEW标准对LVRT的要求，开展控制算法的重新设计与研究。通过对比多种LVRT控制策略的仿真效果，确定采用双矢量控制带电流限幅（DVCCL）的控制方式，并针对系统拓扑结构变化带来的电流采样问题，优化电流标定方式，确保控制算法的稳定性与可靠性。研究结果表明，所采用的DVCCL控制方式能够满足BDEW标准要求，且优化后的电流采样标定方式有效避免了功率计算与控制算法的溢出问题，为500kW G2光伏并网逆变器的稳定运行提供了技术支撑。

关键词

500kW光伏并网逆变器；低电压穿越；双矢量控制；电流采样标定；BDEW标准

1 引言

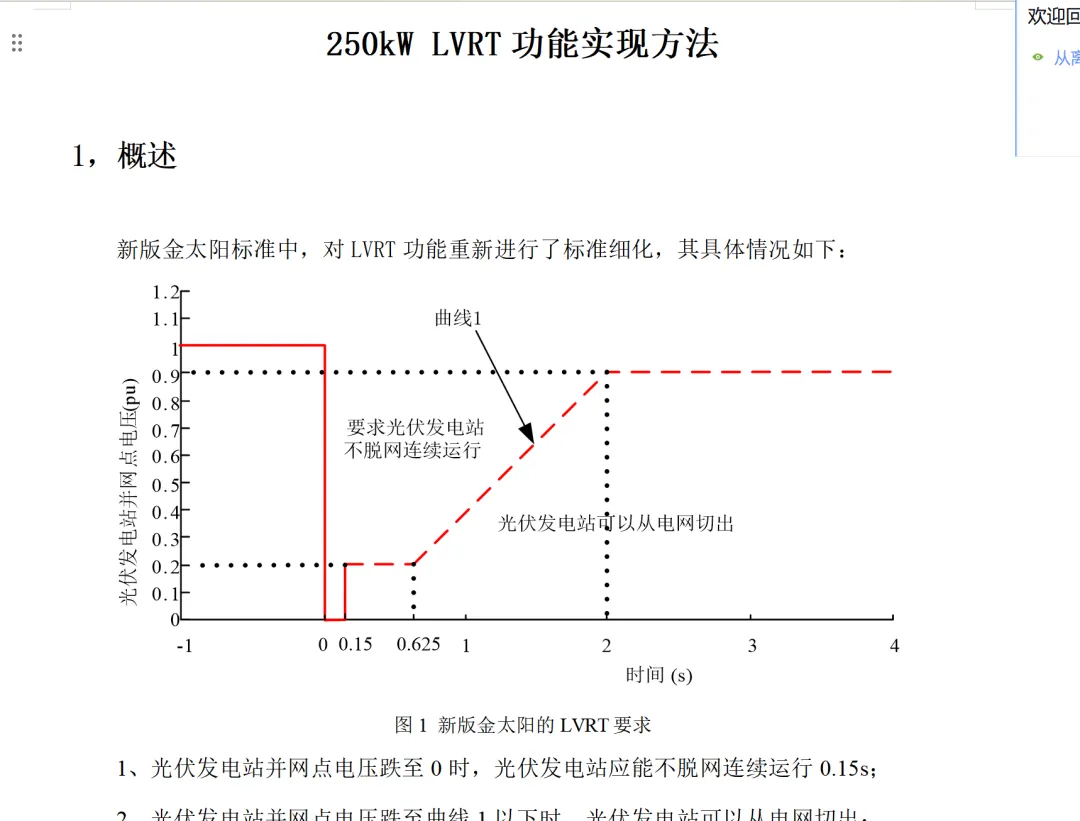

在光伏电站规模化并网运行过程中，电网故障导致的电压跌落现象频繁发生，若逆变器不具备良好的低电压穿越能力，会在电压跌落时脱网运行，进而加剧电网波动，影响电力系统的稳定性与安全性。随着全球新能源并网标准的不断完善，德国BDEW标准对光伏逆变器的LVRT能力提出了明确要求，明确规定了电压跌落不同区间的耐受时长及无功支撑要求。

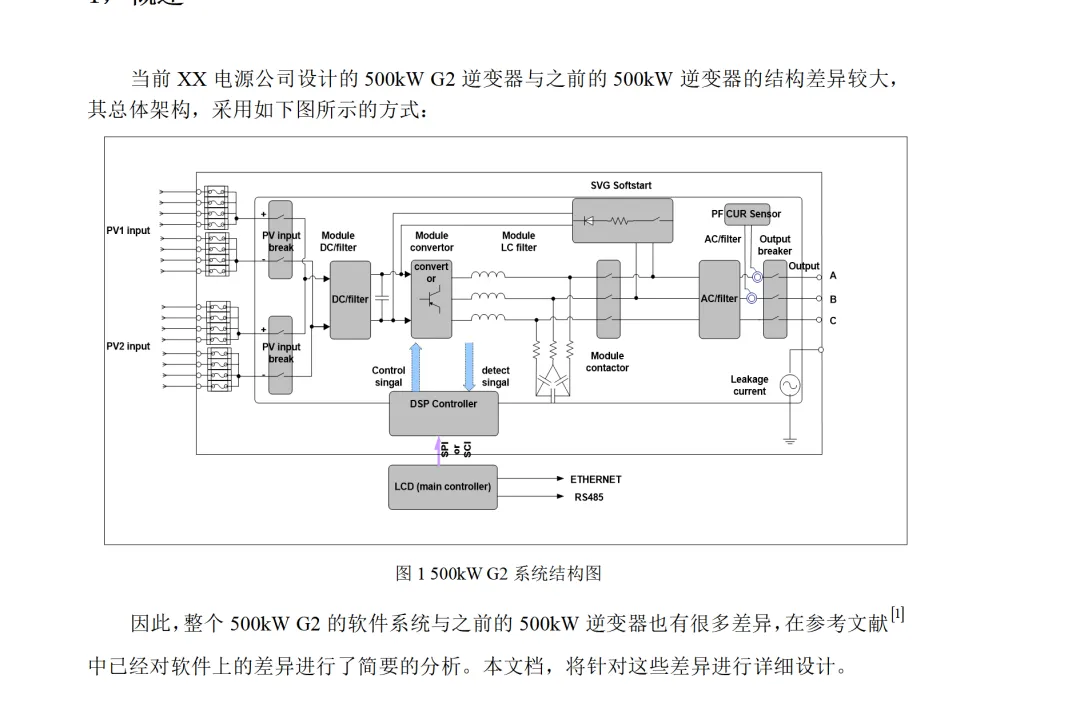

500kW G2光伏并网逆变器作为大功率光伏发电系统的核心设备，其开发规格书明确要求满足BDEW标准对LVRT的相关规定，而原有控制算法无法满足该标准要求，因此亟需对控制算法进行重新设计与优化。同时，与前期500kW逆变器采用的并联结构不同，500kW G2逆变器采用并管结构，导致采样电流大幅提升，最大峰值可达1660A，原有电流采样标定方式存在明显缺陷，需同步优化以避免控制算法溢出问题。本文围绕LVRT控制算法的实现的方法、仿真对比及电流采样标定优化展开研究，为500kW G2光伏并网逆变器的工程应用提供理论与实践依据。

2 低电压穿越（LVRT）控制算法实现方法

2.1 LVRT的检测及仿真基础

LVRT的核心实现前提是精准的电压跌落检测，只有快速、准确地识别电网电压跌落（sag）的发生、跌落深度及持续时间，才能触发相应的控制策略，确保逆变器不脱网且满足无功支撑要求。电压跌落检测需兼顾检测速度与检测精度，避免因检测延迟导致控制策略启动不及时，或因误检测导致控制策略误触发，影响系统正常运行。

仿真研究是LVRT控制算法设计与验证的关键环节，通过搭建光伏并网逆变器仿真模型，模拟不同电压跌落场景（包括对称跌落、不对称跌落及不同跌落深度），可快速验证控制算法的有效性，优化控制参数，降低实际工程调试成本。仿真过程中需重点模拟电网电压跌落瞬间的暂态响应，以及控制策略启动后的稳态运行状态，为控制算法的实际应用提供数据支撑。

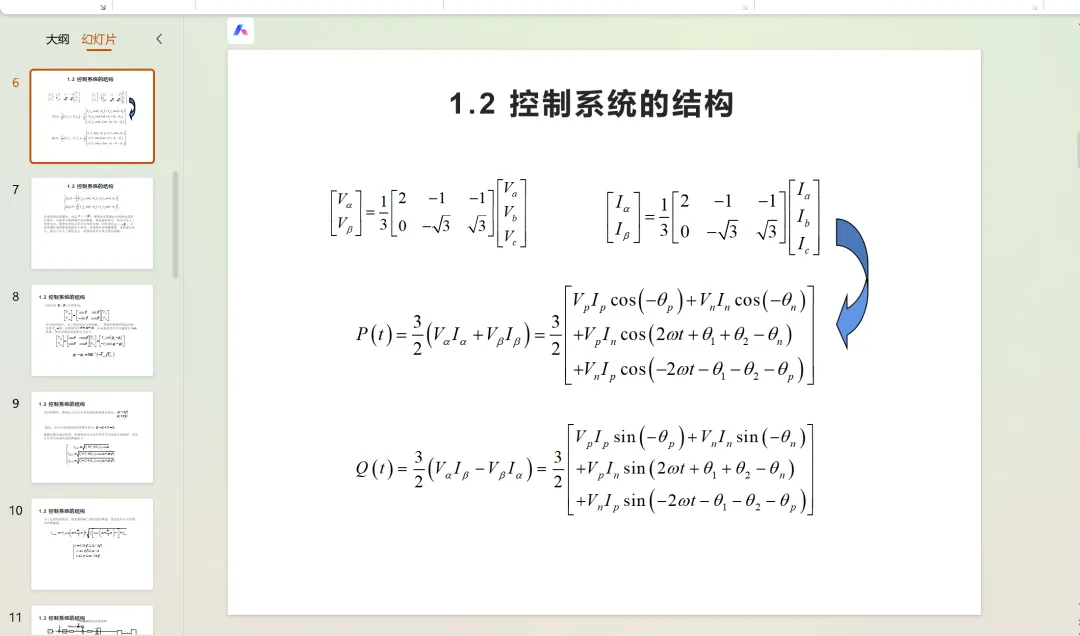

2.2 控制系统结构设计

LVRT控制系统采用分层控制结构，整体分为检测层、控制层与执行层。检测层负责实时采集电网电压、逆变器输出电流、功率等关键参数，完成电压跌落的识别与判断，并将检测结果传递至控制层；控制层根据检测层的信号，选择对应的控制策略，计算输出控制指令，实现对逆变器输出电流、功率的调节；执行层接收控制层的指令，驱动逆变器功率器件动作，确保控制策略的有效执行。

该控制系统结构能够实现电压跌落检测与控制策略的快速响应，同时具备良好的扩展性，可根据不同的控制需求，灵活切换控制模式，为后续多种LVRT控制策略的仿真对比提供了稳定的结构基础。

3 LVRT控制策略仿真对比研究

为筛选出满足500kW G2逆变器BDEW标准要求的LVRT控制策略，本文设计了8种不同的控制方案，通过仿真对比各方案的性能，明确最优控制策略。所有仿真均基于相同的逆变器仿真模型，模拟电网电压跌落场景，重点对比各方案的电流冲击抑制效果、无功支撑能力、稳态运行稳定性及脱网风险。

3.1 仿真方案设计

本次仿真共设计8种控制方案，各方案的核心控制逻辑如下：

方案1：当前控制系统基准方案，即电网电压跌落（sag）发生时，不注入任何无功功率，仅维持基本的并网运行，不采取额外的LVRT控制措施，作为对比基准。

方案2：基于当前控制系统的改进方案，电压跌落发生时，将有功功率输出降至0，同时向电网注入无功功率，以满足电网对无功支撑的基本要求，缓解电压跌落带来的影响。

方案3：全电流反馈控制方案（VCCF），采用全电流反馈模式，同时引入正序电压前馈与负序电压前馈，通过电压前馈补偿电网电压波动的影响，提升电流跟踪精度，增强系统对电压跌落的适应能力。

方案4：双矢量控制方案1（DVCC1），采用双矢量控制模式，但不对负序电流进行控制，且不引入负序电压前馈，仅对正序分量进行控制，简化控制逻辑，降低控制复杂度。

方案5：双矢量控制方案2（DVCC2），基于双矢量控制模式，将负序电流控制至0，同时引入负序电压前馈，通过负序分量的补偿，提升系统在不对称电压跌落场景下的运行稳定性。

方案6：双矢量控制带电流限幅方案（DVCCL），在双矢量控制的基础上，增加电流限幅功能，限制逆变器输出电流的峰值，避免因电流过大导致功率器件损坏，同时确保无功支撑的稳定性。

方案7：DVCCL控制方案的扩展仿真，模拟其他短路场景（如单相短路、两相短路），验证DVCCL控制策略在复杂故障场景下的适应性与可靠性。

方案8：性能对比方案，汇总上述7种方案的仿真数据，从电流冲击、无功支撑、稳态误差、脱网风险等维度进行综合对比，筛选最优控制策略。

3.2 仿真结果分析与性能对比

通过对8种方案的仿真测试，结合BDEW标准对LVRT的要求，各方案的性能表现存在显著差异。

方案1作为基准方案，在电压跌落发生时，由于不注入无功功率，无法满足BDEW标准的无功支撑要求，且电流冲击较大，易导致逆变器脱网，无法实现有效的LVRT功能。

方案2虽能注入无功功率，但将有功功率降至0，会导致光伏电站的功率损失过大，且稳态运行时电流波动较大，无法兼顾LVRT性能与功率输出效率。

方案3（VCCF）通过全电流反馈与正负序电压前馈，提升了电流跟踪精度，电流冲击抑制效果较好，但控制逻辑复杂，参数整定难度大，且在严重电压跌落场景下，仍存在电流溢出风险。

方案4（DVCC1）简化了控制逻辑，但由于不控制负序电流、不引入负序电压前馈，在不对称电压跌落场景下，电流不平衡度较大，稳态误差明显，无法满足大功率逆变器的运行要求。

方案5（DVCC2）通过控制负序电流至0并引入负序电压前馈，提升了不对称电压跌落场景下的稳定性，但缺乏电流限幅功能，在电压跌落瞬间仍存在电流冲击过大的问题，可能损坏功率器件。

方案6（DVCCL）结合了双矢量控制的高精度与电流限幅的安全性，在电压跌落发生时，既能有效抑制电流冲击，又能稳定注入无功功率，满足BDEW标准的要求；同时，其控制逻辑简洁，参数整定难度适中，稳态运行时电流波动小，误差控制在合理范围内。

方案7的扩展仿真结果表明，DVCCL控制策略在单相短路、两相短路等复杂短路场景下，仍能稳定运行，有效抑制电流冲击，维持并网状态，具备良好的故障适应性。

综合对比来看，方案6（DVCCL）在电流冲击抑制、无功支撑能力、稳态稳定性、故障适应性及控制复杂度等方面均表现最优，能够完全满足500kW G2逆变器的LVRT要求，因此确定将DVCCL作为本系统的核心控制方式。

4 系统关键技术优化：电流采样标定方式改进

4.1 电流采样面临的问题

与前期500kW逆变器采用的并联结构不同，500kW G2逆变器采用并管结构，这种结构导致采样电流大幅提升，最大峰值可达到1660A。若仍然采用前期的Q4标定方式，由于Q4标定的数值范围有限，无法适配如此大的采样电流，会导致所有的功率计算及控制算法出现溢出问题，进而影响控制算法的正常运行，甚至导致逆变器故障脱网。

电流采样是控制算法实现的基础，采样数据的准确性与稳定性直接决定了控制算法的精度，因此必须对电流采样标定方式进行优化，解决电流溢出问题，确保控制算法的可靠运行。

4.2 电流采样标定方式优化方案

针对上述问题，本系统对电流采样标定方式进行了改进，采用Q3标定方式替代原有的Q4标定方式。Q3标定方式具有更宽的数值范围，能够适配1660A的最大采样电流峰值，有效避免了功率计算与控制算法的溢出问题。

需要重点注意的是，为确保控制算法的一致性与准确性，所有控制算法内部的电流数据均采用Q3标定方式进行处理，在参数整定过程中，需严格遵循Q3标定的数据格式要求，避免因数据格式不统一导致控制误差，影响系统运行稳定性。同时，结合电流校准技术，通过合理的误差补偿，进一步提升电流采样的精度，为控制算法的精准执行提供保障。

5 控制算法的工程验证

本文采用的DVCCL控制方式，在前期500kW光伏并网逆变器上已成功实现，相关技术细节详见参考文献。为验证该控制方式在500kW G2逆变器上的适用性，该控制算法已通过张北测试，测试结果表明，采用DVCCL控制方式的500kW G2逆变器，能够满足BDEW标准对LVRT的各项要求，在电压跌落场景下，能够稳定并网运行，有效抑制电流冲击，稳定注入无功功率，且无脱网现象发生。

同时，优化后的Q3电流采样标定方式，在测试过程中未出现功率计算及控制算法溢出问题，采样数据准确稳定，控制算法运行可靠，进一步验证了本次控制算法设计与优化的合理性和有效性。

6 结论与展望

6.1 结论

本文围绕500kW G2光伏并网逆变器的LVRT控制需求，开展了控制算法的设计、仿真对比与优化研究，得出以下结论：

1. 针对BDEW标准对LVRT的要求，设计了8种不同的LVRT控制策略，通过仿真对比，确定双矢量控制带电流限幅（DVCCL）为最优控制方式，该方式能够有效抑制电压跌落时的电流冲击，稳定注入无功功率，满足LVRT性能要求，且控制逻辑简洁、参数整定方便。

2. 针对500kW G2逆变器并管结构带来的采样电流过大问题，将电流采样标定方式从Q4优化为Q3，有效避免了功率计算与控制算法的溢出问题，确保了控制算法的稳定运行，同时需在参数整定时严格遵循Q3数据格式要求。

3. 工程测试验证表明，采用DVCCL控制方式及Q3电流采样标定方式的500kW G2逆变器，能够满足设计要求，运行稳定可靠，具备良好的LVRT能力。

6.2 展望

随着光伏并网技术的不断发展，电网对逆变器的性能要求将进一步提高，未来可从以下方面开展进一步研究：一是优化DVCCL控制算法的参数整定方法，提升系统在复杂电网故障场景下的适应性；二是结合智能控制技术，实现控制参数的自适应调节，进一步提升控制精度与运行稳定性；三是拓展电流采样标定的自适应能力，实现不同工况下的精准标定，为逆变器的高效稳定运行提供更有力的支撑。
