自写cad插件之图上批量标注圆心XYZ坐标注记

这款插件非常适用于需要精确报告圆形部件或特征位置的各类工程与设计图纸，例如：

机械加工与制造：标注孔、轴、圆形法兰盘等零件的中心位置坐标，用于数控编程或装配定位。

建筑与总图设计：标注柱位、圆形设备基础、检查井、圆形构筑物的中心坐标。

测绘与地理信息：在测量图中标注圆形地物（如树木、电杆、井盖）的中心点坐标。

任何包含大量圆形且需要知道其精确位置的CAD绘图工作。

使用方式（操作步骤）：

1.加载插件：在AutoCAD中，通过 APPLOAD命令加载 BYX.VLX文件。

2.启动命令：在命令行输入 BYX并回车。

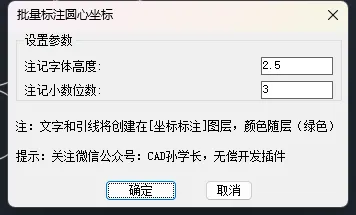

3.参数设置：

在弹出的对话框中，设置“注记字体高度”（如2.5）。

设置“注记小数位数”（如3）。

点击“确定”。

4.选择对象：根据命令行提示“请框选圆对象:”，在绘图区用鼠标框选所有需要标注的圆形。

5.自动完成：程序会自动过滤掉非圆对象，并为每一个被选中的圆在其圆心处生成坐标标注。完成后会在命令行提示完成数量。

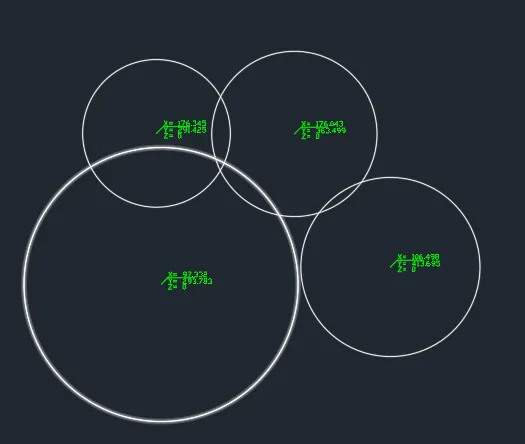

• 命令BYX（标圆心）展示效果如下：
