EPLAN图纸生成器

编辑丨钻石海

承接EPLAN二次开发项目

一、功能简介：

插件地址：

https://www.cad-bbs.cn/plugin-automacroassemble/

PluginStore插件商店：

https://www.cad-bbs.cn/pluginstore/

三、授权与安装方法：

1、AutoMacroAssemble为订阅版授权。电气CAD吧终身VIP用户限免使用到2026/9/9！

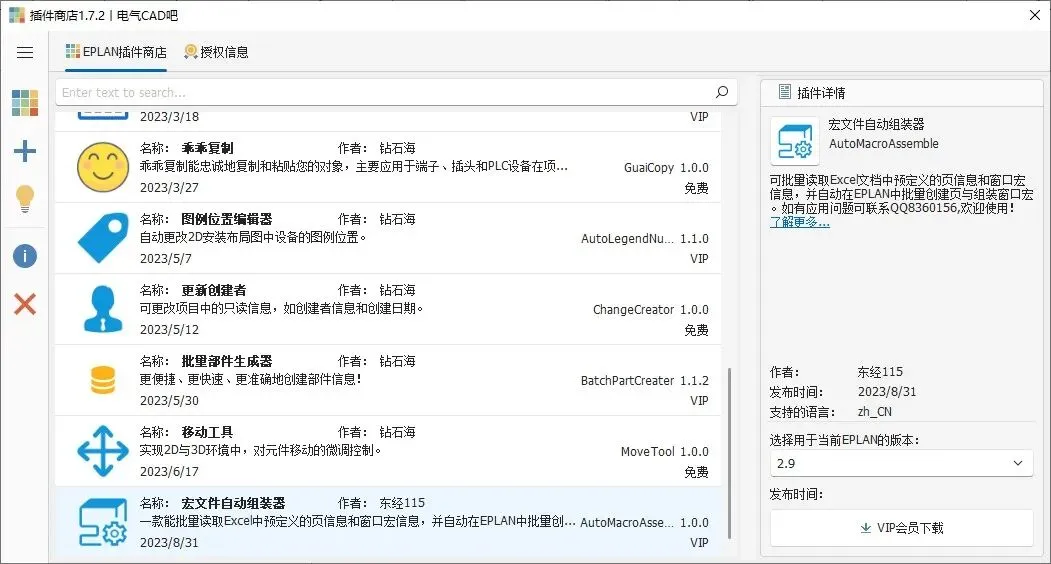

2、启动EPLAN后点击插件商店，选择“图纸生成器”，选择EPLAN版本，点击“下载”按钮即可完成安装。

3、可联系微信shb8311远程演示。

四、使用方法：

本插件是建立在宏文件基础上实现自动出图效果，是利用Excel实现修改宏文件设备信息，并按Excel中配置来批量创建页和插入窗口宏的。因此对项目的标准化/模块化处理往往是应用插件的前提！插件的应用界面如下：

界面中控件的顺序便是执行顺序，在指定了xlsx格式的配置文件后，可以先执行下“宏检查”查看有没有错误，然后执行“生成页”批量创建页，最后“开始创建”将在生成的页中插入宏文件。

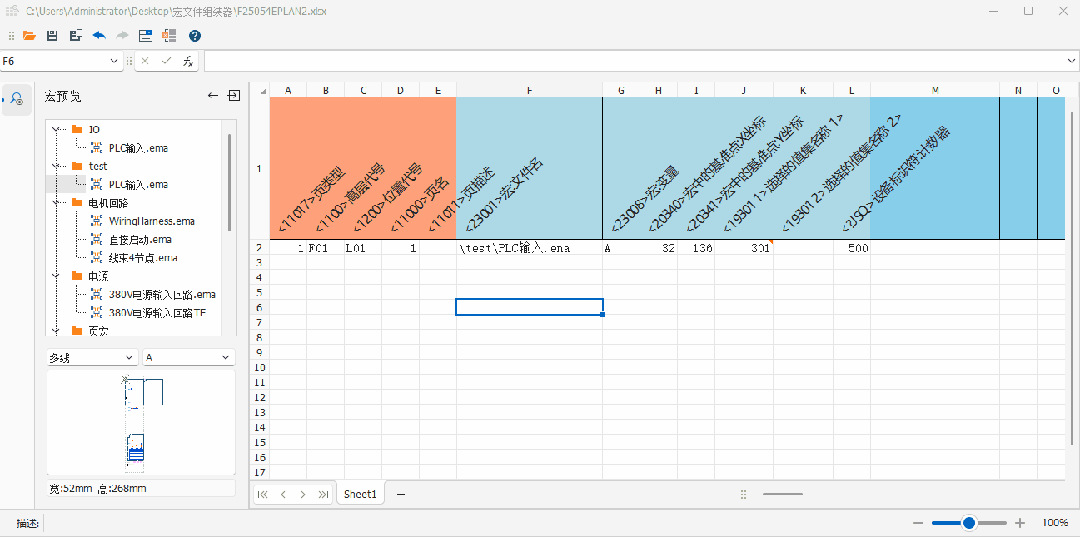

• 预览文件：预览指定的配置文件，可修改保存
• 宏检查：可以检索xlsx配置文件中的宏文件是否存在，并标记错误单元格
• 生成页：为选择的项目按配置文件中的页信息自动创建页
• 开始创建：向页中插入指定的宏文件

“图纸生成器”插件不仅可以自动创建页，还可以对宏文件中自定义占位符进行选择，以便导出配置文件模板供用户批量录入，点击设置按钮将显示对话框如下：

对话框共有5个选项卡：默认、页属性、宏属性ID、宏值集属性ID、注册。

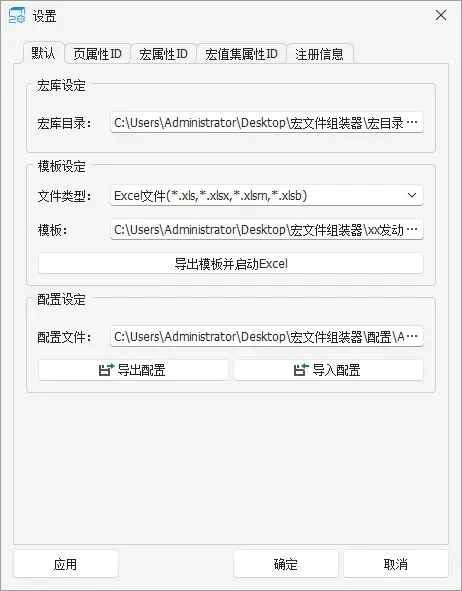

默认

• 宏库设定：指定配置文件中宏文件所在文件夹，此文件夹目录内需包括所有页宏或窗口宏，可以包含子目录
• 模板设定：模板文件用来指定导出excel模板的保存位置，当点击按钮“导出模板并启动Excel”时，将自动保存到模板文件框中指定的文件
• 配置设定：设置对话框中所有选项的保存文件，可“导出配置”或“导入配置”

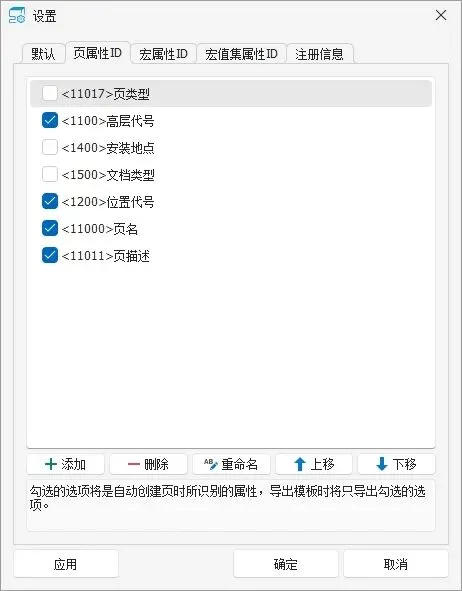

页属性

其中选项列表控制着配置文件模板中的“页”信息列，将会影响自动生成页的结构和描述信息

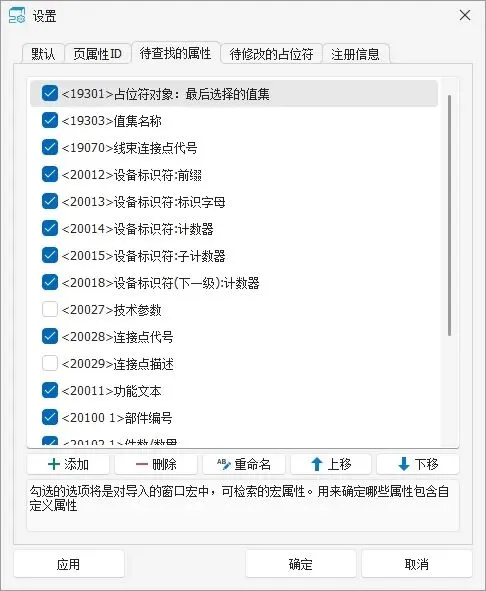

待查找的属性

此列表用来控制对宏文件中设备的哪个属性进行检索，其目的是为了快速定位对象中包含自定义占位符的属性。未勾选的默认不对宏文件中对象里的属性进行检索。

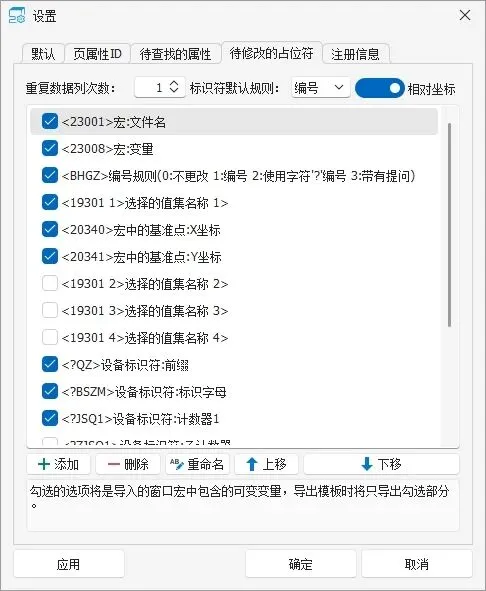

待修改的占位符

此列表中的选项用来在Excel配置文件中进行自定义，同时支持“自定义占位符”的识别。

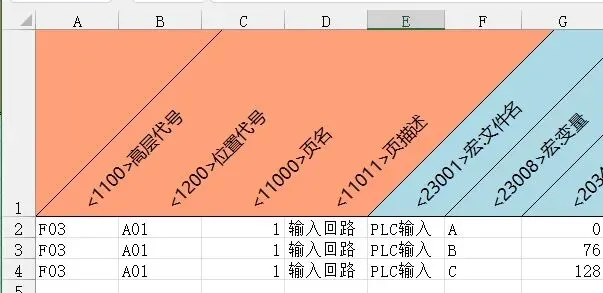

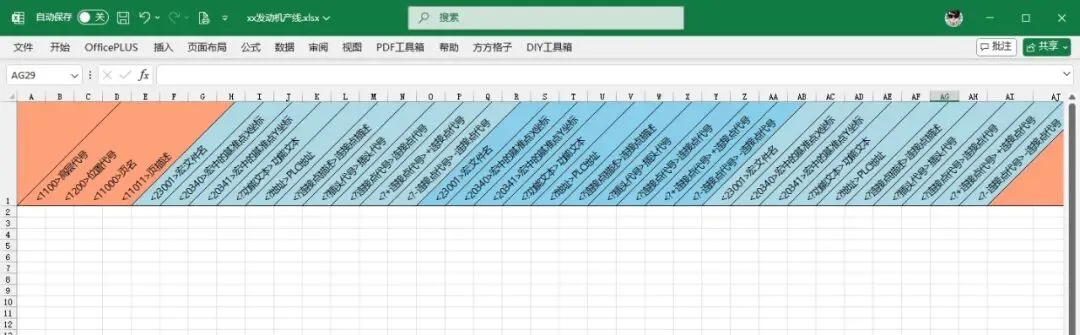

重复数据列次数：此属性决定着Excel配置文件中在一行内(相当于一页内)可以同时插入多少个宏文件。例如当“重复数据列次数”等于3时，导出的Excel配置模板参考图如下，其中蓝色交替部分共3组，每组为一个宏文件的配置：

标识符默认规则：控制未指定“<BHGZ>编号规则”属性时，在插入宏及包含的设备时，设备标识符的命名规则。

0：不更改，此时按宏文件中默认标识字母和计数器放置，若包含自定义占位符时，则按配置文件中对应属性定义。

1：编号：按项目设置中的编号规则自动生成

2：使用字符’?’编号

3：带有提问对话框显示

坐标：分绝对坐标与相对坐标，绝对坐标是将宏文件先移到图框左下角为零点后来定位，相对坐标是以宏文件中插入点的坐标为相对零点。

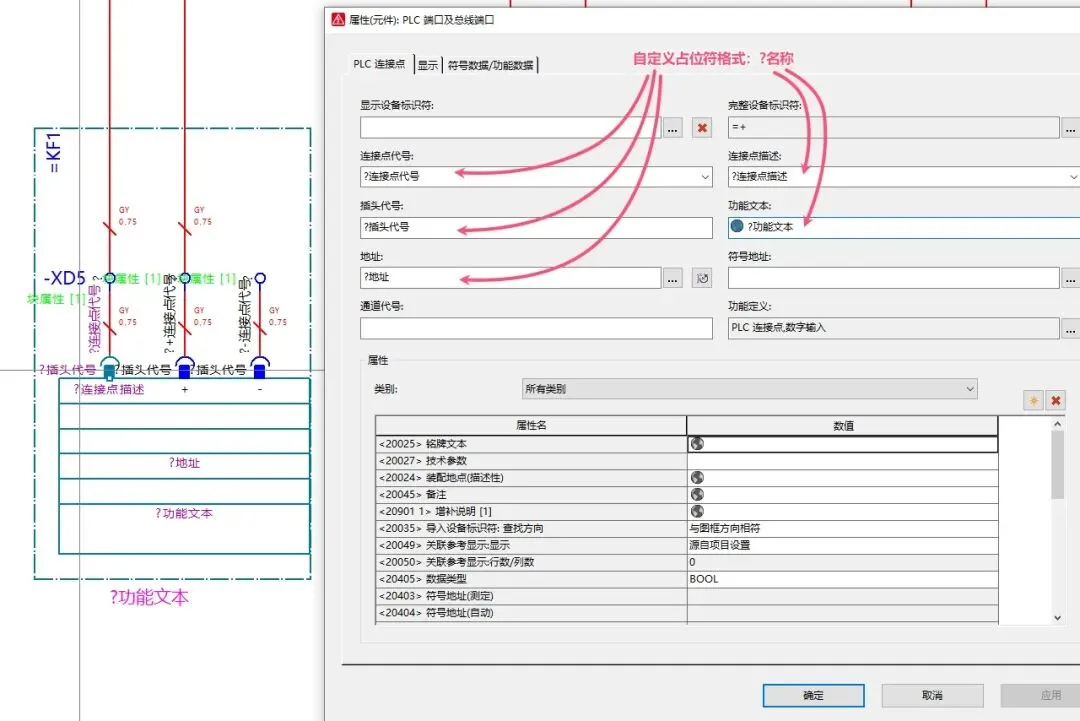

自定义占位符：是宏中设备属性里以”?”问号起始的一组字符串，字符串可以是中文也可以是单词，例如：?功能文本 或者 ?GNWB，占位符可拼接多个，例如：?WZ?JMJ，插件通过识别自定义占位符，可自动将Excel配置文件中的值对宏文件中含此自定义占位符的属性值进行替换。

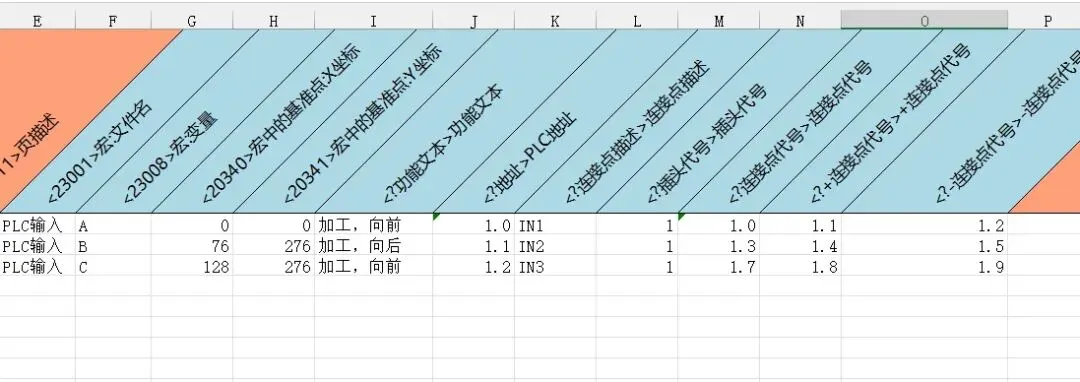

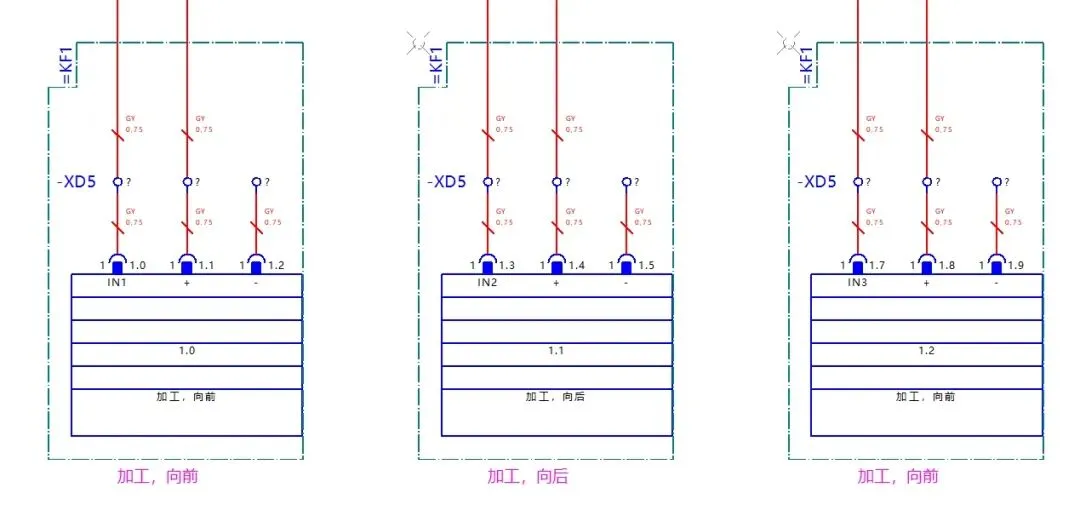

在Excel配置文件中对应占位符列分别进行赋值后，生成的原理图将会对宏中对象属性进行自动替换。

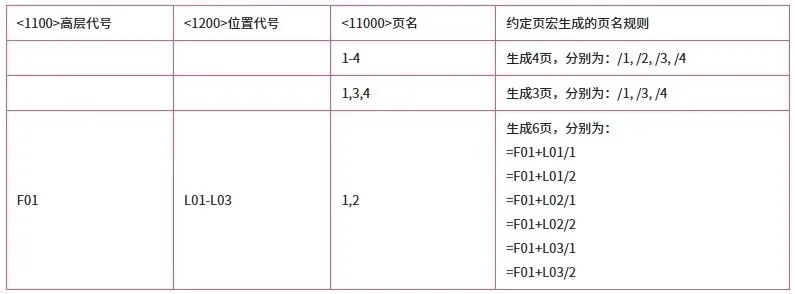

• 逗号：各页或结构的分隔符
• 中横线：连续页之间的分隔符
