《电动汽车和AI散热:MIM-Cu》第02期 铜的逆流造物——在百分之二十的剧烈崩塌中“长”出微观血管

“During sintering, diffusion causes the brown part to shrink and densify into a high-density, low-porosity structure. Although the component typically shrinks linearly by 10-20% during sintering, dimensional accuracy remains high due to the homogeneous density of the green compact…”

“在烧结过程中，原子的扩散导致棕坯收缩并致密化，最终形成高密度、低孔隙率的结构。尽管组件在烧结期间通常会发生10%到20%的剧烈线性收缩，但由于生坯密度的极度均匀性，其尺寸精度依然能够保持极高水平……”

机械师的永恒梦魇

如果你拿起一块高纯度的无氧铜，用手指摩挲它的表面，你能感受到一种冰冷、致密且极其坚韧的工业质感。

现在，如果我要求你拿着这块沉甸甸的纯铜，走进哪怕是世界上最顶级的CNC加工中心，要求机械师在它的内部凭空“挖”出成百上千条宽度仅为毫米级、形状各异且相互连通的微型流体通道。

那位经验丰富的机械师大概率会直接拒绝你的请求。

纯铜是一种极度“粘滞”的金属。当高速旋转的刀具切入铜块时，它不会像铝或钢那样干脆地断裂成碎屑，而是会拉扯出长长的高韧性丝线。这些金属丝会死死缠绕在刀具上，产生极其恐怖的摩擦热，瞬间导致刀具报废。

更残酷的现实在于空间几何的物理封锁。传统的切削加工本质上是一种“减材制造”，刀具必须有能够伸入内部的操作空间。面对全封闭或者带有复杂阻挡物的内部微通道，坚硬的铣刀根本无从下手。

但在上一期我们已经得出结论：为了拯救被狂暴热流围剿的AI芯片与碳化硅功率器件，我们必须在离热源最近的基板下方，塞进一个庞大且极度复杂的冷却液“血管系统”。

热力学法则对表面积有着贪得无厌的渴求，而切削刀锋却在纯铜的粘滞中败下阵来。面对这个死局，材料科学家们被迫进行了一场彻底打破常规的实验：如果我们放弃用刀具去“雕刻”金属，而是让金属像液态的塑料一样，自己“流淌”进复杂的模具里呢？

金属粉末与高分子幽灵的共舞

为了重塑铜的形态，我们必须首先在微观上将其彻底摧毁。

通过高压气雾化技术，坚硬的纯铜块被撕裂成了无数极其微小的金属粉末。这些粉末的直径小于45微米（µm），相当于人类头发丝粗细的一半。此时的铜不再是坚硬的固体，而是一捧如流沙般细腻的暗红色尘埃。

但无论粉末多么细微，金属本身是无法在常温下流动的。在这里，工程师们引入了一种奇妙的“高分子幽灵”——聚合物粘结剂系统。

将高纯度的微米级铜粉与这种特殊的树脂粘结剂混合后，我们就得到了一种粘稠的、类似牙膏状的混合物，工业上称之为“喂料（Feedstock）”。

在这个瞬间，纯铜暂时被剥夺了金属的刚性，被赋予了高分子塑料的灵魂。在注射成形机的料筒中，喂料被加热到具有流动性的温度，随后在极高的压力下，被瞬间注入到预先雕刻着复杂微通道阵列的精密模具型腔中。

几秒钟后，模具打开，一个拥有完美外形、内部布满复杂流道的“铜块”诞生了。此时它被称为“生坯（Green part）”。但请注意，这是一个脆弱的伪装者，它的内部有一半是用来维持形状的高分子塑料骨架。

接下来是残酷的“脱脂（Debinding）”环节。通过化学溶剂的萃取或高温热分解，作为临时骨架的聚合物被无情地抽离。褪去塑料外衣后，生坯蜕变成了“棕坯（Brown part）”。

此时的棕坯极其脆弱，它只是由无数微小铜颗粒勉强堆叠而成的多孔金属骨架，就像一座完全由干沙子堆砌而成的脆弱城堡，只要一阵微风，甚至一声大喊，就能让它彻底溃散。

崩塌与重生

将这座脆弱的多孔沙堡送入充满保护气体或处于绝对真空的烧结炉中，温度被急剧拉升至接近铜的熔点。就在这片寂静的高温深渊里，一场无声但极其剧烈的微观物理风暴拉开了序幕。

这正是粉末冶金术中最令人敬畏的神奇时刻。

在宏观常识中，如果一栋大楼的建筑材料突然收缩了20%，整栋楼必然会发生严重的扭曲、开裂，最终坍塌成一堆废墟。剧烈的体积变化，往往意味着形貌的彻底毁灭。

但微观原子的群体智慧却超出了我们的直觉。在接近熔点的高温下，固态原子获得了挣脱晶格束缚的动能，开始进行大规模的跨界游走。支配这场狂奔的，是热力学中冷酷无情的吉布斯自由能（Gibbs Free Energy）演化法则：

在这个公式中， 代表系统自由能的变化， 是材料的表面张力（比表面能），而  则是系统总表面积的变化量。宇宙的法则是懒惰的，任何系统都趋向于降低自己的自由能。

那数以亿万计的微米级铜粉，拥有极其庞大且极不稳定的总表面积。为了抹平这些高能的表面，相邻的铜原子开始疯狂地越过空隙，互相填补、融合。微观上的孔洞开始闭合，粉末颗粒之间的界限被彻底消解。

在这场宏大的能量退散中，整个棕坯在宏观上发生了令人恐惧的收缩。它的线性尺寸剧烈崩塌了10%到20%。如果换算成体积，这意味着整个组件在火炉中凭空缩小了近一半！

但是，奇迹发生了。

它非但没有扭曲毁灭，反而诞生了无与伦比的尺寸精度。由于在最初的注塑阶段，高压确保了生坯内部的密度达到了极度变态的均匀状态。因此，在炉火中，这种收缩是绝对各向同性、绝对对称的。它就像一颗耗尽燃料的恒星，向内发生着极其完美的均匀坍缩。

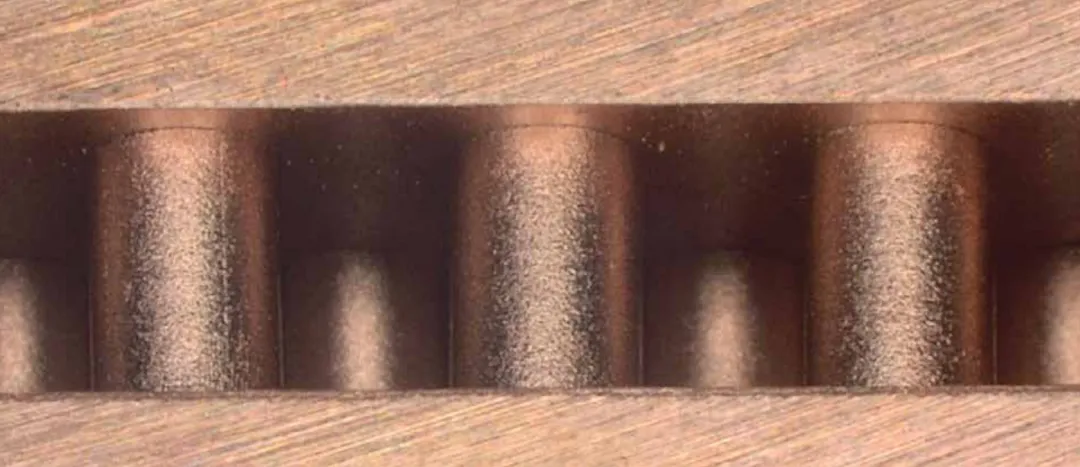

无需钎焊的烧结连接针柱结构截面图

这张高倍显微截面图，是对“崩塌奇迹”最强有力的视觉证言。请将目光聚焦在画面中央那些粗壮的纯铜圆柱体上。在传统的制造逻辑中，带孔洞的底板和盖板需要被单独加工，然后再依靠一层薄薄的异质合金焊料（钎焊）将它们强行粘合。但焊料本身就是热量的绝缘体。而在这张图中，由于采用了MIM工艺，上下盖板与内部复杂的针柱阵列在火炉中共同经历了那场10%~20%的剧烈坍缩。在这个过程中，顶端与底端的铜原子跨越了物理的裂谷，完成了深度的固相扩散。这里没有焊缝，没有外来杂质，界面的概念在物理层面上被彻底抹除了。热量在穿过这些柱子时，面对的是一张完美连续的、接近全密度的单晶体网络高速公路。

雕刻微尺度湍流的迷宫

经历了重生的MIM铜冷板，不仅获得了媲美锻造纯铜的极高热导率，更将内部的空间自由度推向了极致。

现在，让我们切换到流体力学的视角，看看工程师们为何要在内部制造出如此密集的几何阵列。

想象一下，冷却液在一条笔直、光滑的铜质管道内流淌。靠近灼热铜壁的液体吸收了热量，但由于液体的粘性，这层变热的水会死死贴在管壁上，形成一层被称为“热边界层（Thermal Boundary Layer）”的绝热层。而管道中心那些冰冷新鲜的冷却液，只能眼睁睁地从中间滑过，根本无法接触到热源。

要打破这种低效的僵局，我们必须求助于对流换热的基础法则——牛顿冷却定律：

这里的  是热对流的换热率， 是壁面与流体的温差， 是传热的有效表面积。而所有流体力学工程师一生都在试图拉升的终极参数，是那个极难被驯服的对流换热系数 。

拉升  值的唯一暴力解法，就是制造混乱。

我们需要打破层流，诱发剧烈的湍流。当流体分子的运动轨迹从平行直线变成疯狂的漩涡时，那层顽固的热边界层就会被无情地撕裂，冷热流体将发生极其暴力的物理掺混。

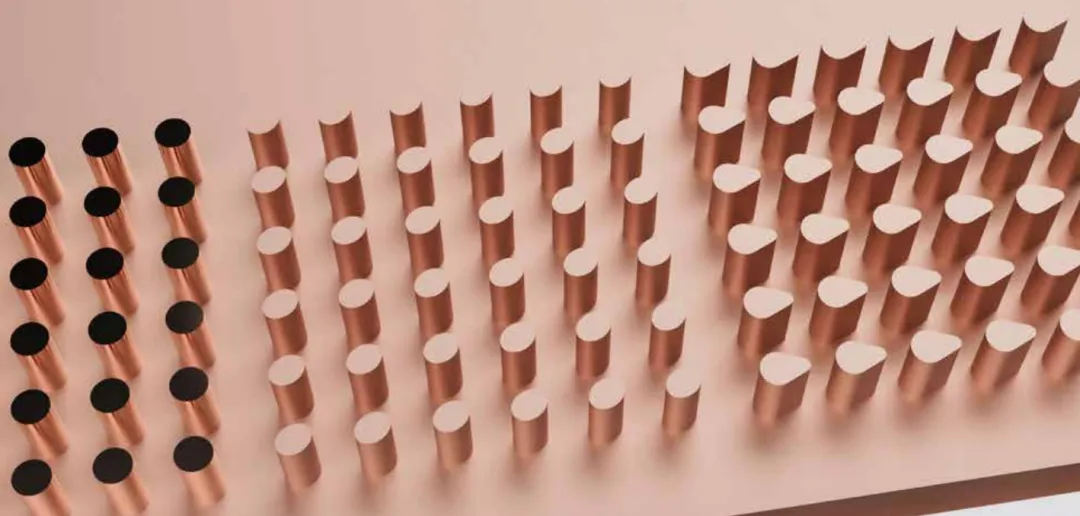

旨在简化模具和脱模的优化针翅设计

这不仅仅是一张三维模型渲染图，这是一座为流体量身定制的折磨迷宫。注意观察画面中从左至右不断演化的针翅（Pin-fin）形态。最左侧是常规的圆柱体，而向右则演化出了带有弧度的半球形、甚至是不规则的水滴流线型。这些违背常理的异形几何体，使命就是充当微观尺度下的“造浪机”。当流体以高达8巴的压力撞击这些错落有致的阵列时，水滴形结构的尾部会诱发出密集的微尺度涡流（Microscale turbulence），以极其微小的物理代价换取了换热系数  值的狂飙。与此同时，流线型的设计又巧妙地降低了流阻压降，防止水泵因为过载而停机。更隐秘的工程智慧在于：这些带有特定倾斜角度（拔模斜度）的异形针柱，是专门为了让含有金属粉末的粘稠生坯能够从坚硬的模具中毫无刮擦地被拔出而设计的。

冰封边界的最后叩问

通过粉末的聚散与热力学的均匀崩塌，我们在坚硬的金属内部硬生生地“长”出了自然界血管般精妙的微观迷宫。

铜粉忘记了自己曾经散落如沙的卑微过去，在高温的涅槃中，它们消解了彼此的边界，融合成了一个不可分割的坚固实体。这一块沉甸甸的MIM全铜液冷板，成为了吞吐巨大算力废热的无底深渊。

但系统级融合的征途远未结束。

这块极其厚重、甚至有些粗犷的宏观吸热巨兽，现在必须被物理连接到系统的上一层——那块薄如蝉翼、布满微米级精密电路的印制电路板（PCB）上。不仅如此，成百上千安培的狂暴电流，还需要通过粗大的纯铜端子注入到脆弱的绿色基板内部。

如果我们依然沿用传统的火焰与熔焊，几百摄氏度的高温会在接触的瞬间，将PCB上脆弱的树脂层烧成焦炭，将微米级的铜箔彻底剥离。在这里，热量不再是驱动原子的助力，而是毁灭一切的死神。

我们必须彻底封印火焰。

我们能不能在绝对冰冷的室温下，在完全不熔化任何一滴金属的前提下，让厚重的纯铜与极薄的表面涂层实现坚不可摧的原子级拥抱？

下一期，我们将深入一段更加冷酷的物理过程。在那里，时间将被切割成微秒，狂暴的机械震动将替代火焰，我们将亲眼见证，微观相对摩擦是如何在一瞬间“震碎”两个世界的隔阂的。
