Vflash_20260426使用文档

VflashPro使用文档自发布以来，实际使用过程中遇到了一些问题，为更好做好软件刷写这项工作，现更新一篇文章，有缘看到者可参阅本文进行软件刷写。

本文介绍使用PCAN+VflashPro上位机更新程序的方法，更新程序前请确保已安装好PCAN驱动：

如果您有购买PCAN的需求，可以到评论区复制链接购买，仅需148元，太划算了

如果是首次使用Vflash，可在公众号后台留言：Vflash，博主看到后将回复最新版本。

使用步骤：

1. 线连接好，主驾3、11连接PCAN硬件
2. 将Vflash_20260426解压后双击VFlasher.exe
3. 在弹出界面中选择VCU/TMS/VTMS(根据要刷写的软件来选择）

VCU

或TMS

或VTMS

4、单击上图中：Open HEX File，选择由厂家提供的hex文件，需要注意：

4.1、不要将hex文件放到中文路径下；

4.2Hande桥/另一款桥VCU软件不通用，刷写时hex名字以“VCU_*9”开头的固件是Hande桥的VCU固件，hex名字以“VCU_A*9”开头的固件是另一款桥的VCU固件，以“TMS”开头的固件是热管理的固件；

4.3固件具有时效性，刷写前需要找厂家提供最新固件，以避免错过最新的功能优化点

5、单击上图中：Start Flashing

6、Read Version:查看版本号是否与第4步的hex文件名能否对上，具体说来：

SWCompilation:后面的时间应该能和第4步文件名里的年月日小时分钟对应；

SWVersion:默认是0；

CalVersion:后面的数字应和第4步的hex文件名”Cal”后面的数字对应；

Other:后面的数字应和第4步的hex文件名”_V“后面的数字对应;

TruckType:Hande桥：12，另一款桥：13，其他车型均有唯一的编号

7、注意事项：

如果一辆车要同时刷写VCU和TMS软件，记得刷完VCU后关闭上位机后重新打开上位机，再开始刷写TMS软件，否则有一定概率遇到TMS控制器刷写失败，且VCU的VIN被清除的情形

情形1：Error request download:

情形2：Error requesting checksum

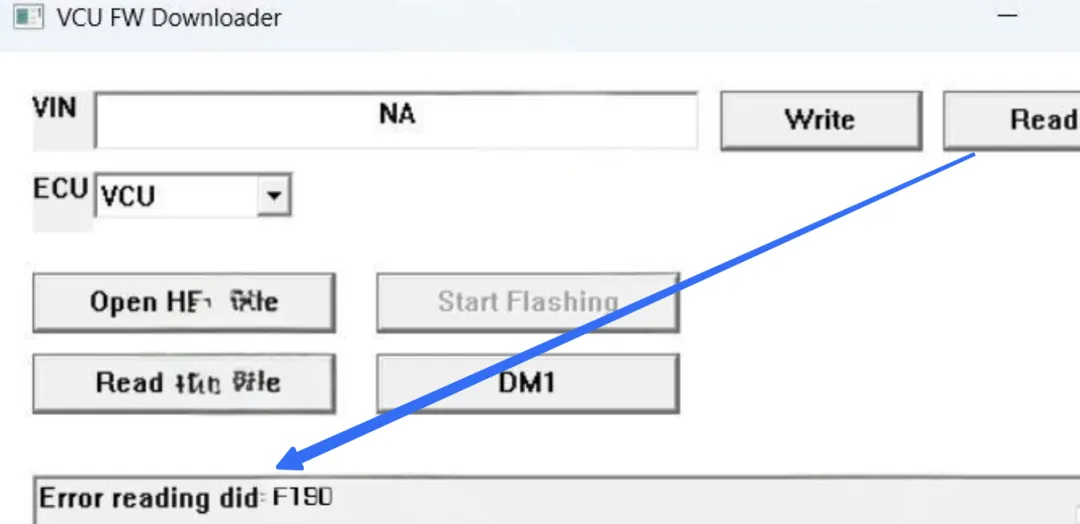

以上两种情形回到VCU界面Read VIN会报错：

8、VIN:这个功能只在必要时使用，如果现在车上VIN正常的，就不需要重写；

8.1 对于VCU控制器 写入VIN：去掉上图中NA,写入17位VIN(车门上二维码)，单击Write,如果一次写不进去多试几次，写入成功后Read下，看下写入的结果是否符合预期

8.2 对于VTMS控制器：写完VIN休眠后再上电检查：写完VIN,下钥匙电,等1分钟断大闸电,再上大闸电上钥匙电,通过仪表检查VIN是否已经写进去了;需要这么操作的原因是VIN存储是在休眠前进行的，若控制器还没休眠直接关了大闸电，控制器就是异常下电，VIN没存进去（完）
