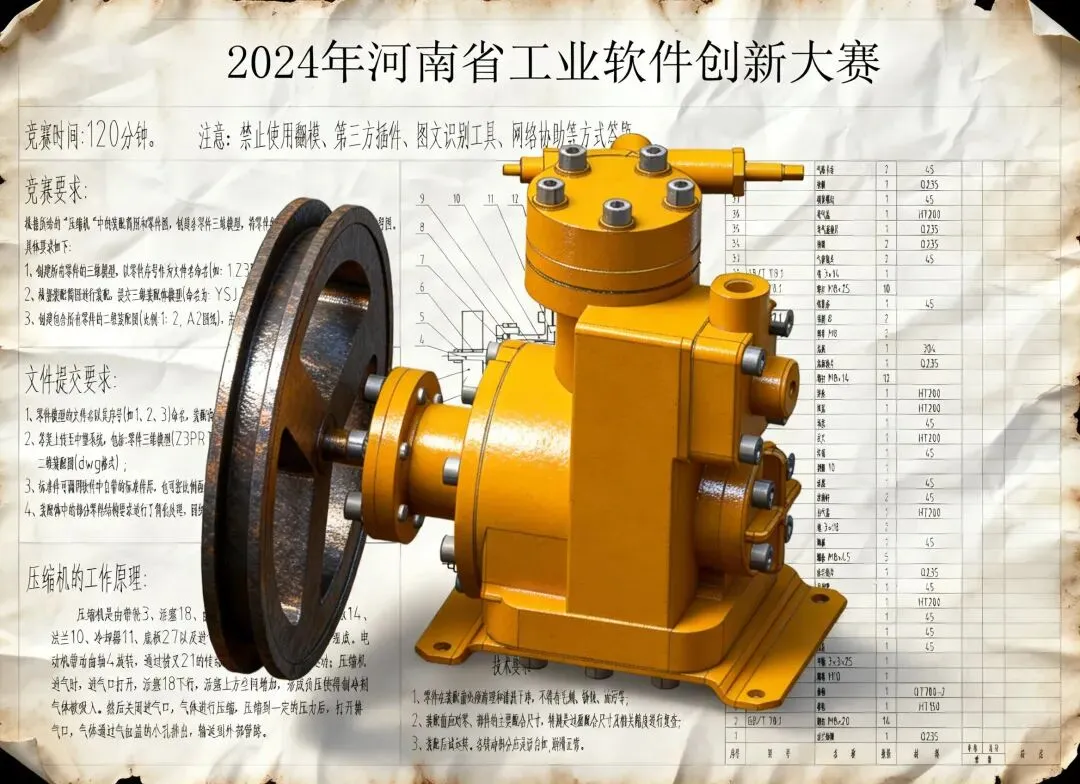

图纸来了:压缩机(2024年河南省工业软件创新大赛)

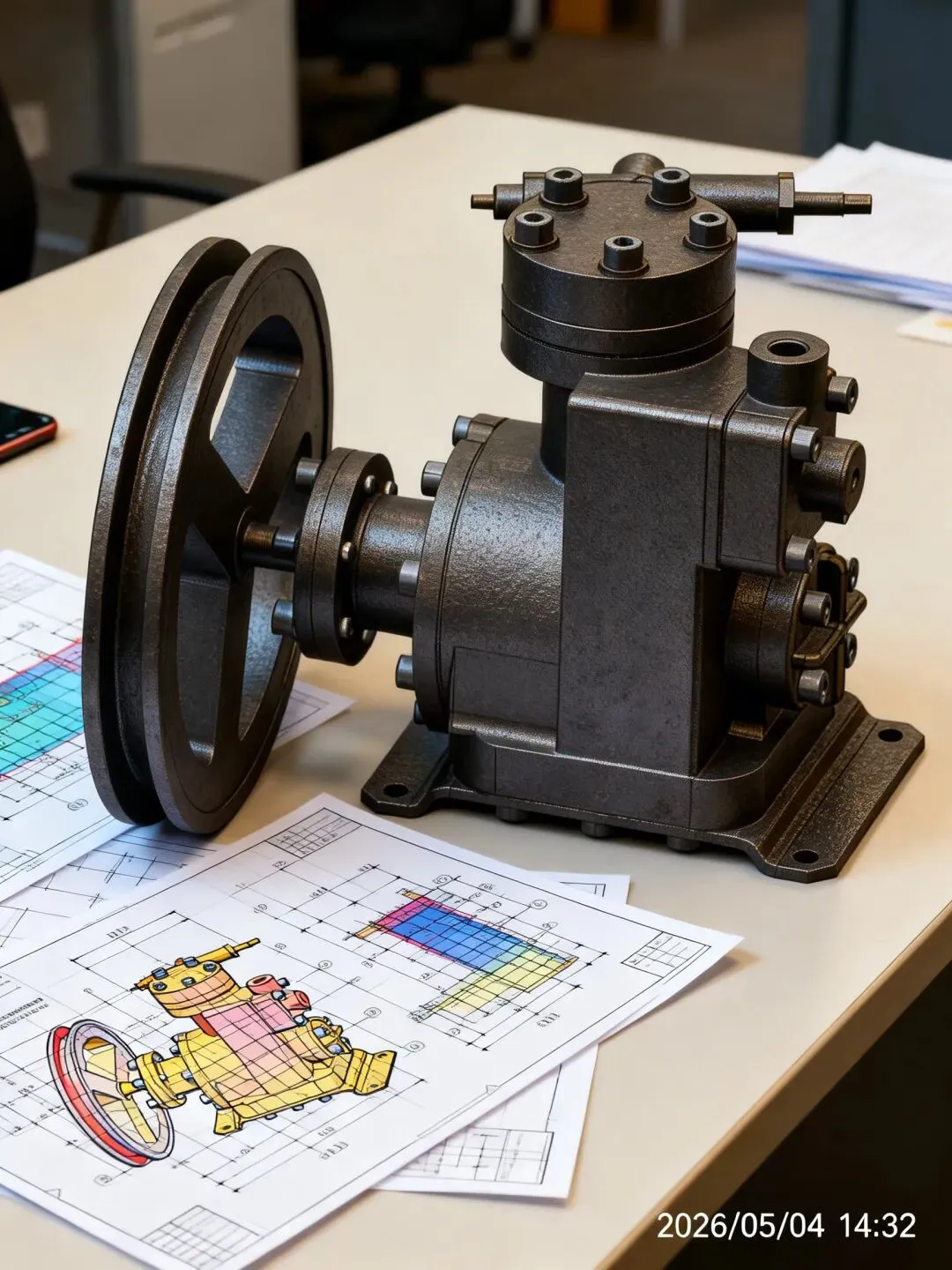

压缩机的工作原理：

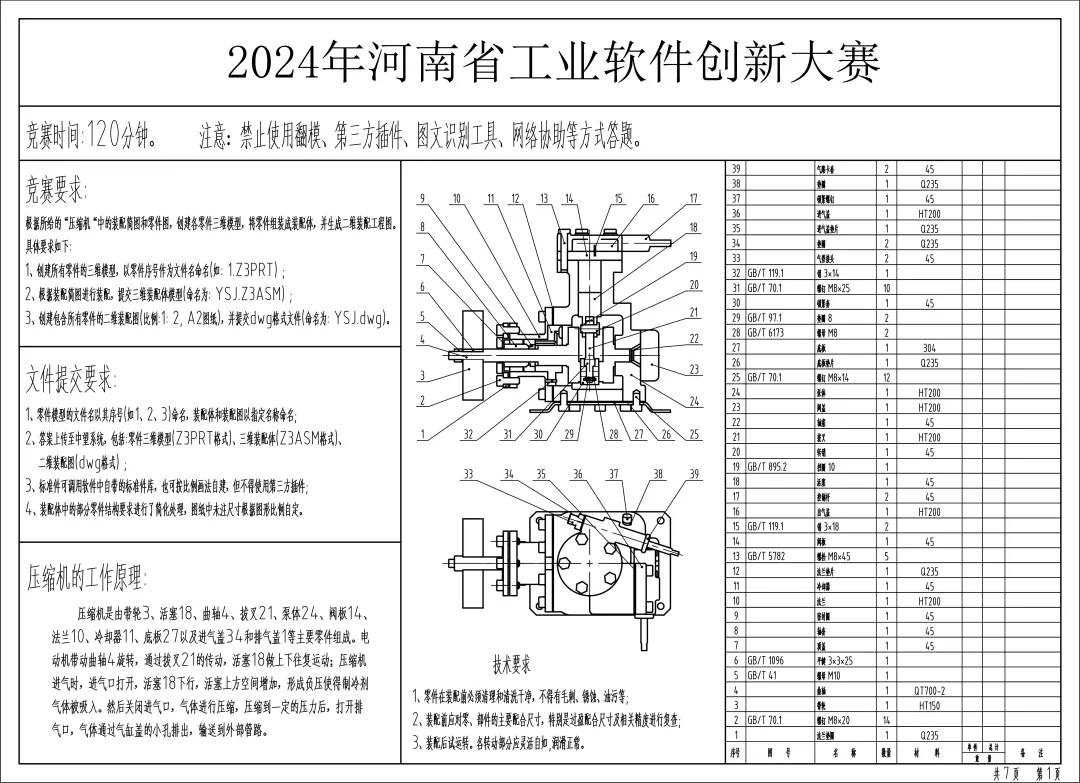

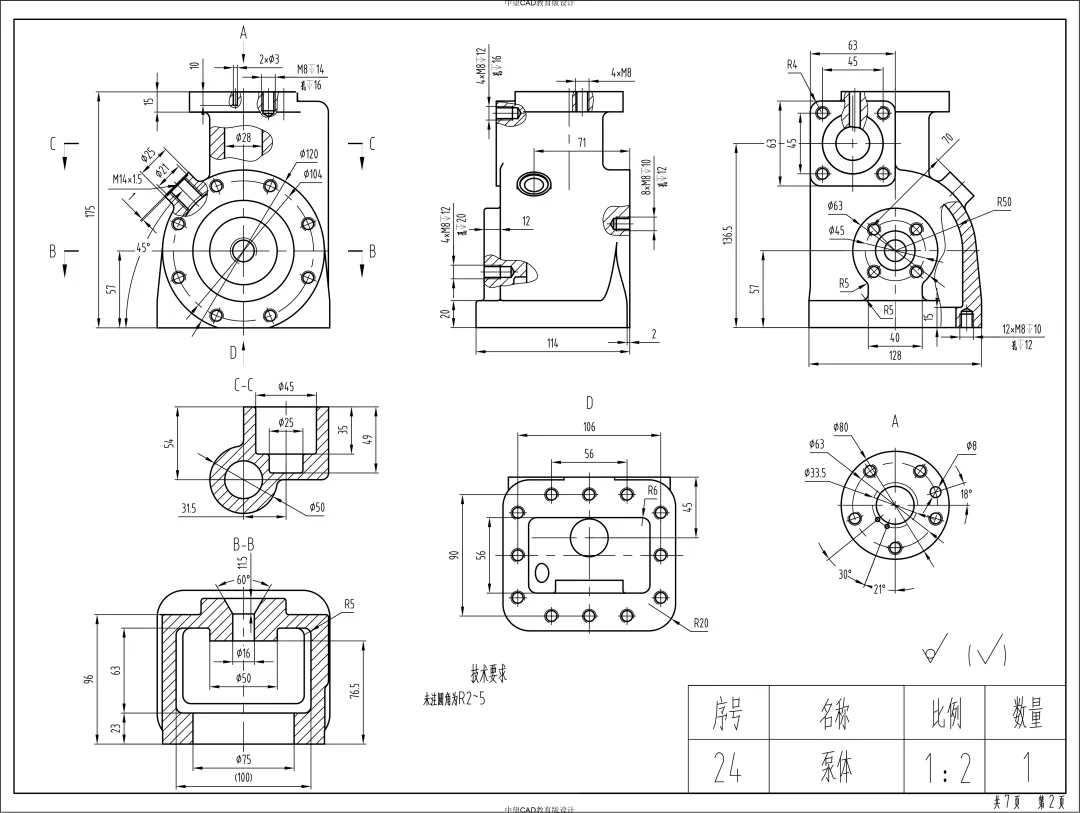

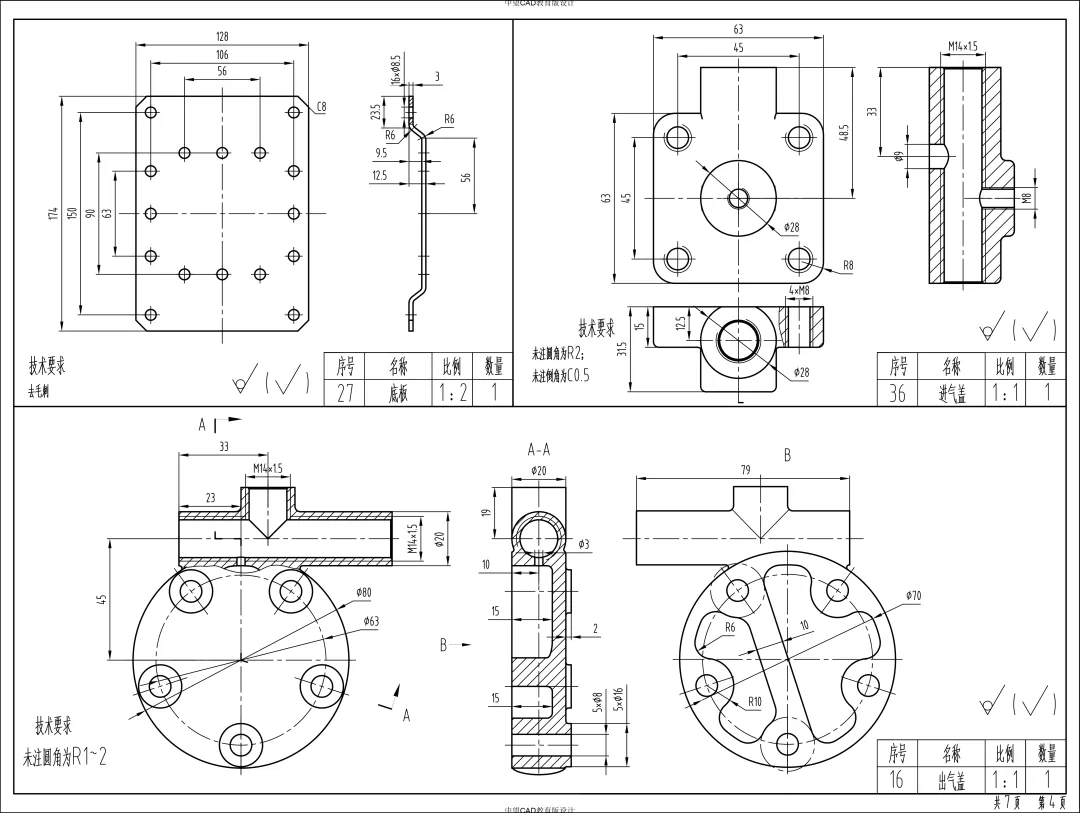

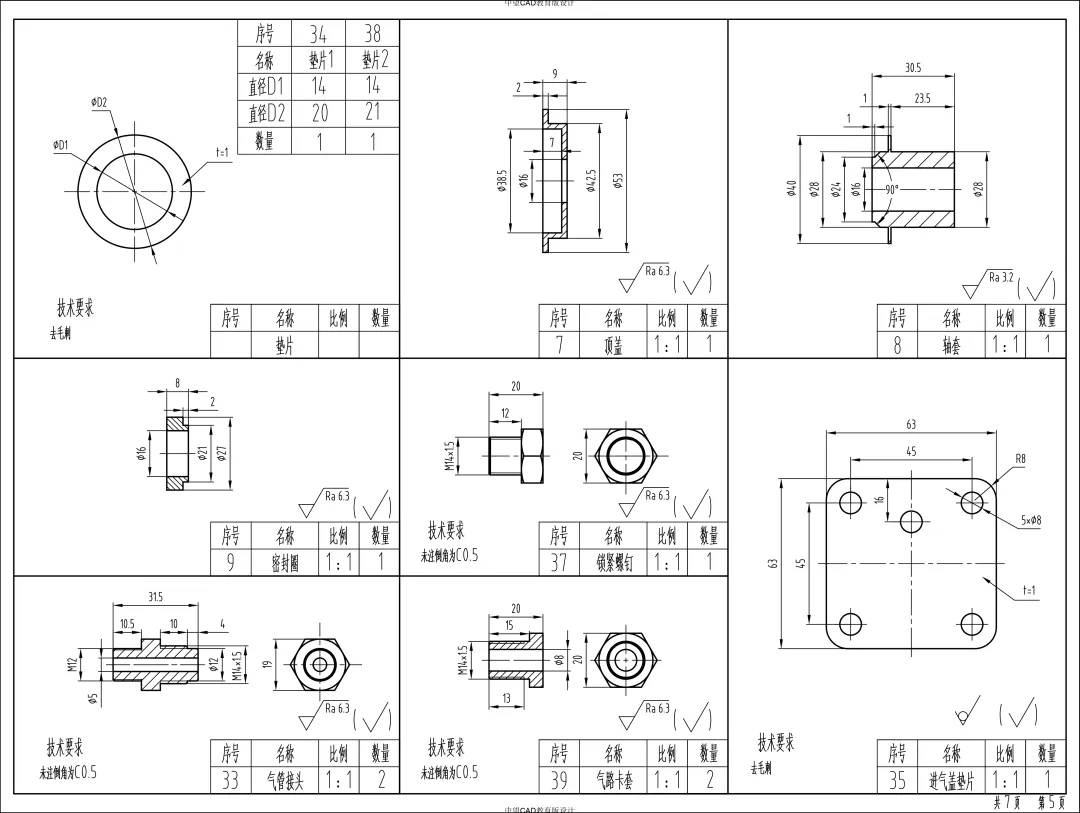

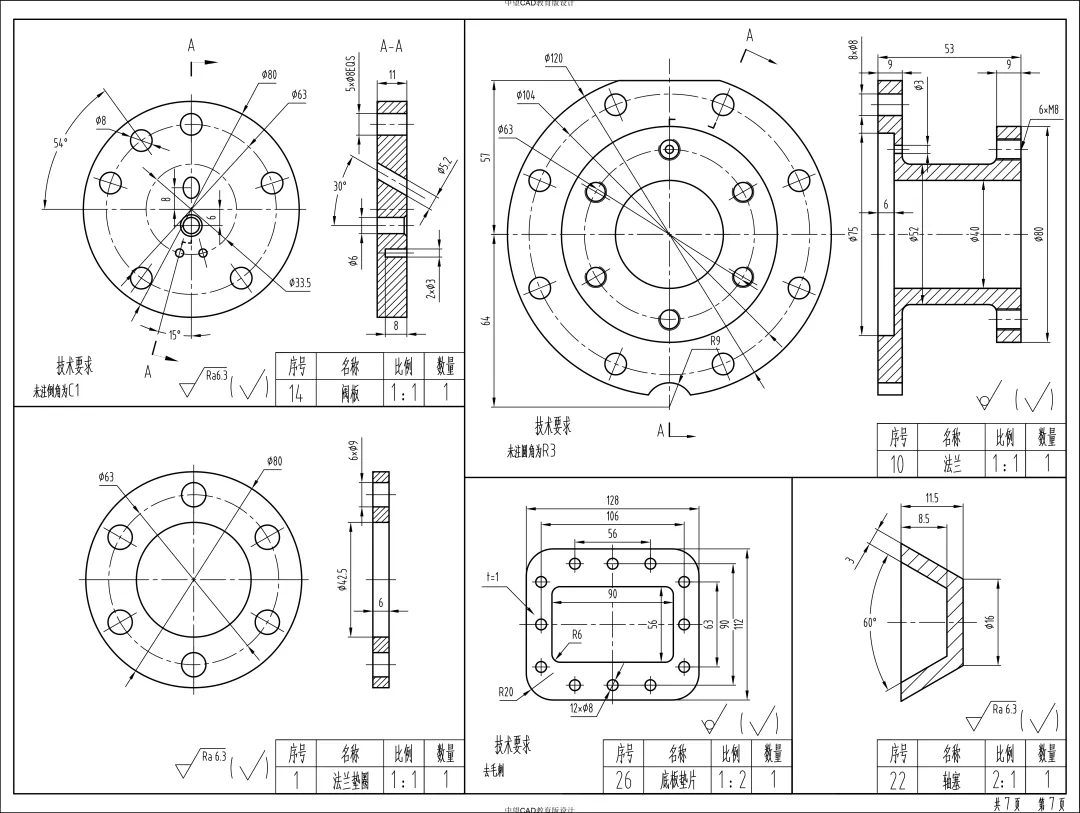

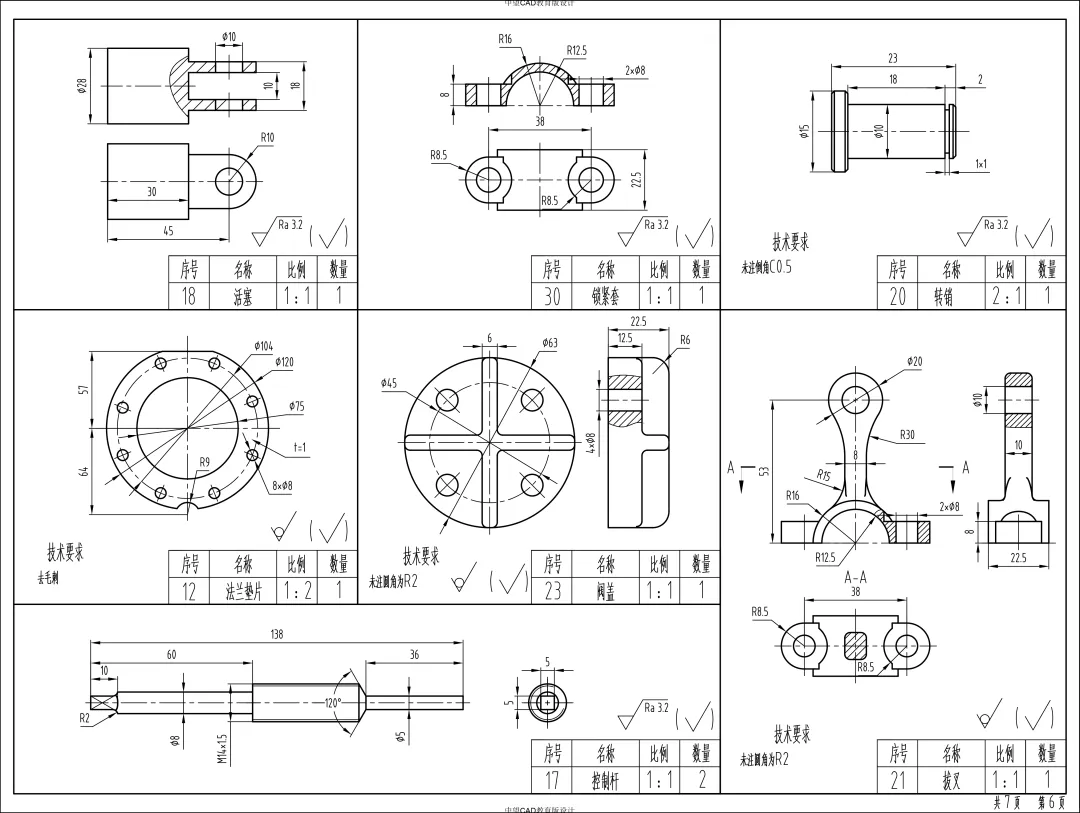

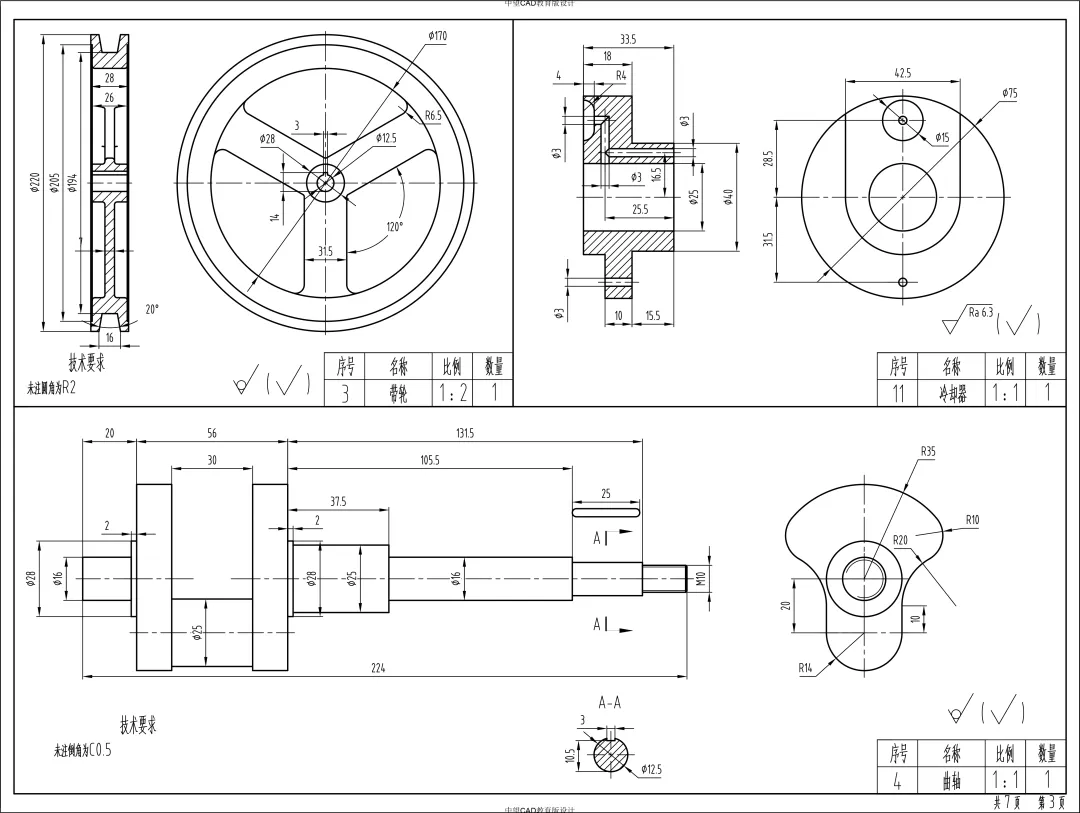

压缩机是由带轮3，活塞18，曲轴4，拔叉21，泵体24，阀板14,法兰10，冷却器11，底板27以及进气盖34和排气盖1等主要零件组成。电动机带动曲轴4旋转，通过拨叉21的传动，活塞18做上下往复运动；压缩机进气时，进气口打开，活塞18下行，活塞上方空间增加，形成负压使得制冷剂气体被吸入。然后关闭进气口，气体进行压缩，压缩到一定的压力后，打开排气口，气体通过气缸盖的小孔排出，输送到外部管路。
