一、实验题

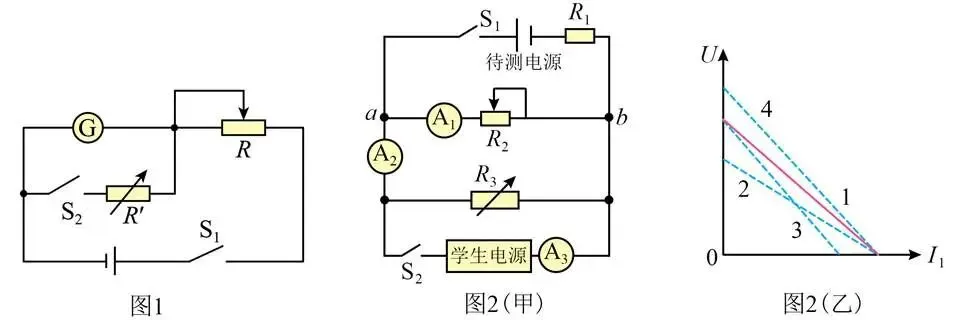

1．学校科技创新小组在整理实验室时，发现了一盒存放多年的干电池。电池标签已模糊不清。组长小陈说：“这些电池放了这么久，电动势肯定下降了，内阻也会变大。我们用电学实验的方法来精确测量一下吧。”组员小王从器材柜中找出了学生电源、几块电流表、电阻箱、滑动变阻器等器材。但三块电流表都没有标注内阻值。于是他们设计了如下实验方案，电路如图1所示，测量量程为250μA的电流表电阻（内阻2000Ω左右）。电源A（电动势，内阻很小），电源B（电动势，内阻很小），电阻箱（电阻范围0~3000Ω），滑动变阻器（0~3000Ω），滑动变阻器（0~30000Ω）。
(1)本实验步骤如下：
①断开开关，闭合开关，调节滑动变阻器R的阻值，使微安表G指针满偏；
②保持开关闭合，并保持变阻器R的阻值不变，闭合开关，调节电阻箱R′的阻值，使微安表G指针半偏；
③读出电阻箱R′的阻值是2100Ω，则待测微安表的内阻是________Ω。
④为了尽可能减小实验误差，电路中应该选择________
A．电源A，滑动变阻器B．电源A，滑动变阻器
C．电源B，滑动变阻器D．电源B，滑动变阻器
(2)测出三个电流表的内阻后，再利用图2（甲）中的电路可以测量待测电源的电动势和内阻。电路图中上半部分电源是待测电源，下半部分电源是学生电源。已知保护电阻的阻值为R1，电流表A1阻值为RA1，电流表A2阻值为RA2，电流表A3阻值为RA3。
①连接好电路，闭合S1，断开S2，把电阻箱调到合适阻值R3后不变，然后改变滑动变阻器滑片位置，得到多组A1、A2的数据I1、I2，利用计算出a、b间电压。该同学将I1作为流过电源的电流，作出U1与I1的图像，如图2（乙）中实线1。考虑到电流表内阻的情况，以下实验误差说法正确的是()
A．实验（1）中半偏法测量电流表内阻时，测量值偏小，造成后续测量电动势偏大
B．电流表的电流小于干路电流，也会造成电动势和内阻测量值偏小
C．此实验无误差
②为了减少测量误差：闭合S1，闭合S2，反复调节电阻箱的阻值R3和滑动变阻器滑片位置，使A2示数为零，记录下此时R3阻值和A1、A3读数I1、I3。改变R3，重复上述操作，得到多组数据。计算出a、b间电压U2=___________（选用I1、I3、RA2、RA3、R3表示），作出U2与I1的图像，应该如图2中虚线____________（选填“2”、“3”、“4”）所示。
③若根据方法二测得图线斜率的绝对值为k，则待测电源内阻可以表示为r=____________（选用k、RA1、R1表示）。
2．某实验小组要测定某种金属丝的电阻率，先测定由该金属丝制成的定值电阻的阻值（约），提供的器材如下：
A．电流表A（量程为，内阻）
B．电阻箱（阻值范围为）
C．电阻箱（阻值范围为）
D．电阻箱（阻值范围为）
E.电源（电动势为，内阻不计）
F.开关、导线若干
主要实验步骤如下：

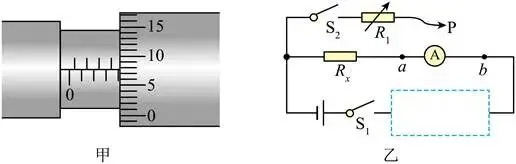

(1)测出金属丝的直径和接入电路的长度，金属丝直径的测量结果如图甲所示，则螺旋测微器的读数为_____mm。
(2)该实验小组决定采用如图乙所示的电路（部分电路未画出），用半偏法测一段该种金属丝的电阻，为尽可能减小实验误差，要选择合适的仪器接入虚线框，虚线框内应接_____（选填“”或“”或“与串联”）可调电阻的右端导线应接在点_____（选填“”或“”）。
(3)正确进行仪器选取、电路设计及接线后，先闭合、断开，调节虚线框内的仪器使电流表满偏，再闭合，调节可调电阻，使电流表的指针指到满偏值的处，记录此时可调电阻的阻值，可得金属丝的阻值_____（用题中所给相关物理量的符号表示）；改变金属丝接入电路的长度，重复上述实验操作，作出关系图线，若图线为直线，且斜率大小为，可得金属丝的电阻率_____（用相关物理量的符号表示）。
3．某同学利用半偏法测量量程为2mA的电流表的内阻（小于100Ω），实验电路如图所示。可供选择的器材有：
A．电阻箱（最大阻值9999.9Ω）
B．电阻箱（最大阻值999.9Ω）
C．直流电源（电动势3V）
D．开关两个，导线若干。
实验步骤如下：
①按图正确连接线路；
②闭合开关、断开开关，调节电阻箱，使电流表满偏；
③保持电阻箱接入电路的电阻不变，再闭合开关，调节电阻箱使电流表示数为1mA，记录电阻箱的阻值。
(1)实验中电阻箱应选择______（选填“A”或“B”）。
(2)在步骤③中，若记录的电阻箱阻值，则可得到电流表的内阻为______Ω；若考虑到在接入电阻箱时，干路上电流发生的微小变化，则用该办法测出的电流表内阻的测量值______真实值（选填“小于”、“等于”或“大于”）。
(3)若将此电流表改装成量程为0~3V的电压表，则应将电流表______（选填“串”或“并”）联一个阻值为______kΩ的电阻。
4．用半偏法测电流表G的内阻的电路如图所示。待测电流表满偏电流，内阻左右，电源A（电动势，内阻很小），电源B（电动势，内阻很小），电阻箱（电阻范围），滑动变阻器（），滑动变阻器（）。
（1）本实验步骤如下：
①按图连接好电路；
②断开开关，闭合开关，调节滑动变阻器的阻值，使电流表G指针满偏；
③保持开关闭合，并保持________，闭合开关，调节电阻箱的阻值，使电流表G指针半偏；
④读出电阻箱的阻值是，则待测电流表的内阻是________。
（2）为了尽可能减小实验误差，电路中电源应该选择________（填“A”或“B”）；滑动变阻器应该选择________（填“”或“”）。
（3）用本方法测量的电流表内阻的测量值________真实值（填“等于”“大于”或“小于”）。
5．某同学要将量为300μA、内阻未知的微安表G改装成量程为3V的电压表。他先测量出微安表G的内阻，然后对微安表进行改装，最后再利用一标准电压表V对改装后的电压表进行校准。
（1）利用“半偏法”原理测量微安表G的内阻。实验中可供选择的器材：
A．滑动变阻器（）
B．电阻箱（）
C．电源（电动势为12V）
D．电源（电动势为15V）
E.开关、导线若干
具体实验步骤如下：
a.按电路原理图甲连接好电路；
b.将滑动变阻器R1的阻值调到最大，闭合开关S后调节的阻值，使微安表G的指针满偏；
c.闭合开关S，保持R不变，调节的阻值，使微安表G的示数为150μA，此时的示数为4000.0Ω。
回答下列问题：
①实验中电源应选用__（选填“”或“”）。
②由实验操作步骤可知微安表内阻的测量值与真实值相比_______（选填“偏大” “相等”或“偏小”）。
（2）利用合适的电源、滑动变阻器、标准电压表V以及题（1）中的电阻箱，在图乙虚线框内画出对改装的电压表进行校准的电路，其中部分电路元件已在图中给出_________。
（3）由于内阻测量造成的误差，当标准电压表示数为3V时，改装电压表中微安表G的示数为297μA，为了尽量消除改装后的电压表测量电压时带来的误差，与微安表串联的电阻值调至_______________Ω（结果保留1位小数）。

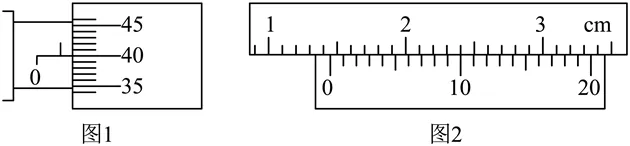

6．（1）如图1螺旋测微器读数为_______mm，如图2游标卡尺读数为_______mm。

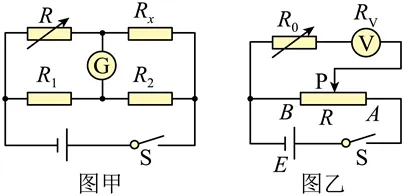

（2）用伏安法测金属丝电阻存在系统误差。为了减小系统误差，有人设计了如图甲所示的实验方案。其中Rx是待测电阻，R是电阻箱，R1、R2是已知阻值的定值电阻。合上开关S，灵敏电流计的指针偏转。将R调至阻值为R0时，灵敏电流计的示数为零。由此可计算出待测电阻Rx______；（用R1、R2、R0表示）
（3）有同学利用“半偏法”也可以测量电压表的内阻，其电路原理图如图乙所示。
①将滑动变阻器R的滑片P调至_________（填“A”或“B”端），电阻箱R0的阻值调至________（填“零”或“最大”）；
②闭合开关S，移动滑动变阻器的滑片P使电压表满偏；
③保持滑动变阻器的滑片P不动，调节电阻箱R0的阻值使电压表半偏；
④记下电阻箱R0的示数。
⑤若电阻箱R0的示数为3002Ω，则电压表内阻的测量值为______Ω，该测量值与电压表的实际内阻相比_______（填“偏大”、“偏小”或“相等”）。
