逆变器选型与容配比计算器 (Excel版)
逆变器选型与容配比计算器是整个光伏系统设计中承上启下的主要工具。它通过严格的电压/电流约束计算，结合削峰损失经济性分析，帮助设计人员快速完成逆变器选型、组串方案确定和容配比优化，避免因选型不当导致的设备损坏、发电量损失或投资浪费。
逆变器选型与容配比计算器
项目 | 内容 |
输入参数 | 组件容量(kWp)、组件Isc/Imp、逆变器额定功率、最大直流输入功率、MPPT数量及电流 |
计算内容 | DC/AC容配比、组串-逆变器连接方案、MPPT过载率、各方案对比 |
输出结果 | 推荐容配比、逆变器选型方案、年削峰损失估算 |
公式 | PR = P_DC / P_AC；削减损失 = f(容配比，地区辐照强度) |
1、容配比
2、年削峰损失估算
简化模型
MPPT过载率
逆变器选型与容配比计算器使用说明
一、概述
1.1 功能定位
逆变器选型与容配比计算器是光伏系统设计中从组件侧过渡到逆变器侧的关键衔接工具，解决以下主要问题：
给定组件参数和逆变器参数，计算最优DC/AC容配比
验证组串配置是否在逆变器的电压、电流限制范围内
量化容配比过高导致的削峰损失与容配比过低的容量浪费
支持多方案对比，辅助逆变器选型决策
1.2 适用场景
阶段 | 应用场景 |
可行性研究 | 初步确定系统容配比范围，估算年发电量 |
初步设计 | 从候选逆变器列表中筛选匹配型号 |
施工图设计 | 精确计算组串-逆变器连接方案，输出组串接线图 |
技改/扩容 | 验证已有逆变器是否可接入新增组件 |
二、计算模型公式

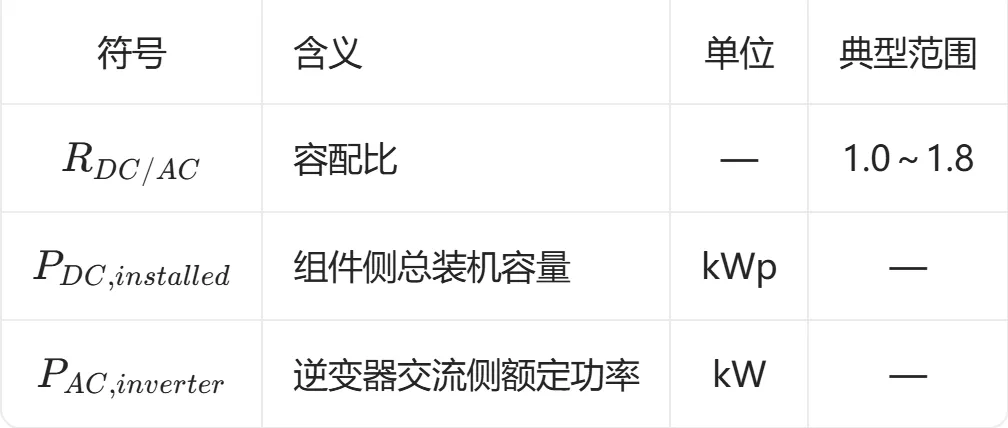

2.1 容配比定义与计算
示例：
组件：540Wp × 20块 = 10.8kWp
逆变器：10kW
容配比 = 10.8 / 10 = 1.08
2.2 组串电压约束计算
这是逆变器选型最关键的约束条件，必须同时满足三个条件。

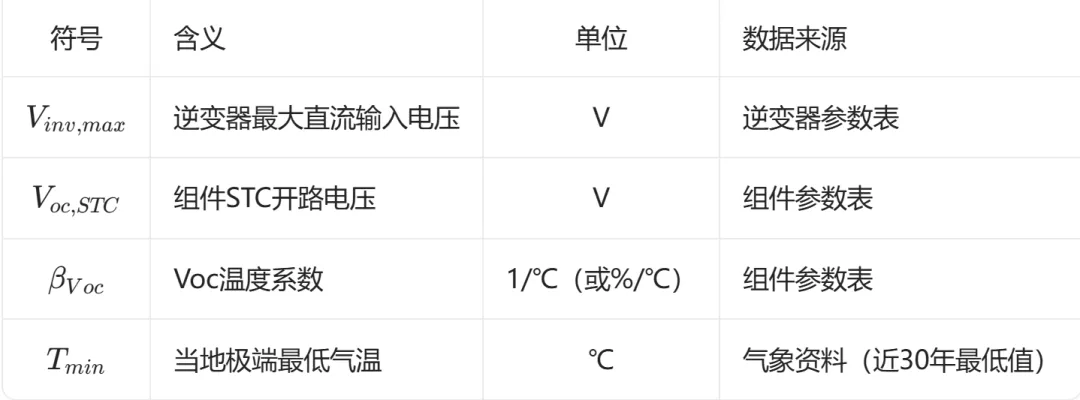

2.2.1 最大组串数（低温条件——防止过压损坏）

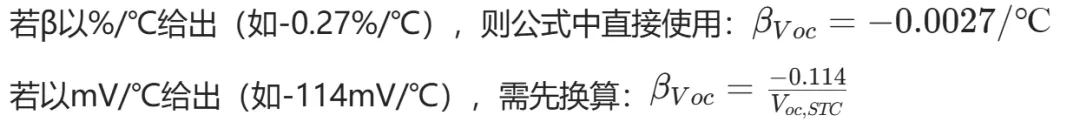

温度系数单位换算：

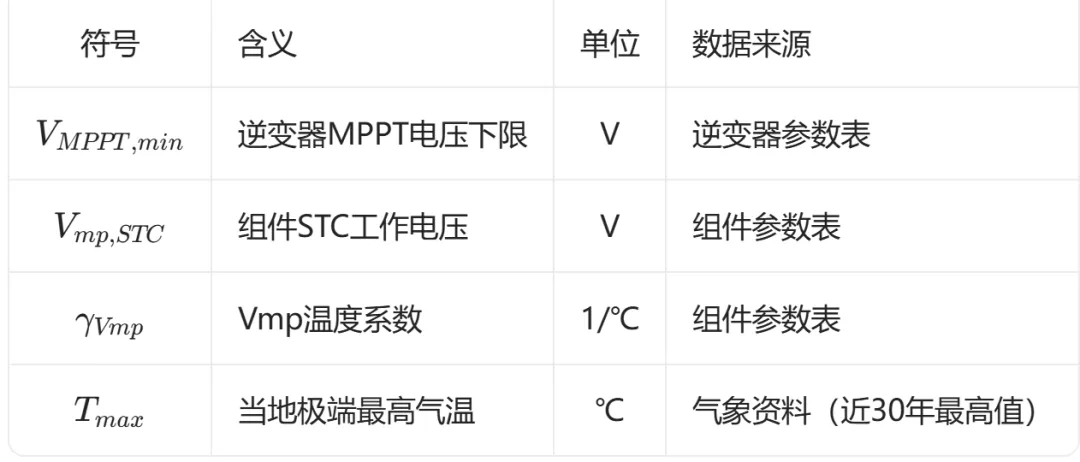

2.2.2 最小组串数（高温条件——保证MPPT正常跟踪）

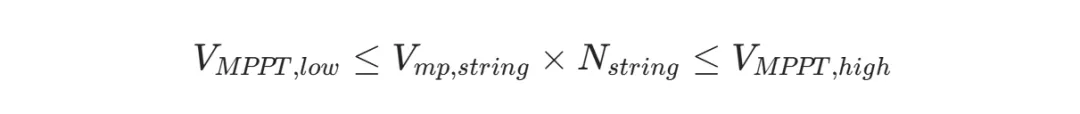

MPPT电压范围校核：实际工作电压应在MPPT电压窗口中间区域，避免靠近上下边界：

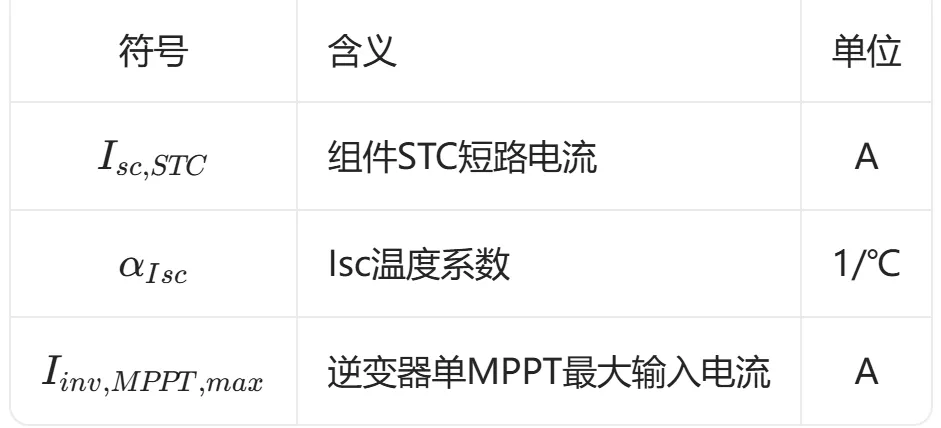

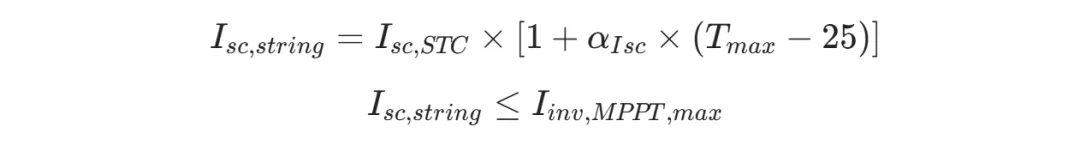

2.2.3 组串电流约束
2.3 削峰损失计算（容配比过高时的代价）
当组件实际输出功率超过逆变器额定容量时，超出部分被“削掉”而损失。

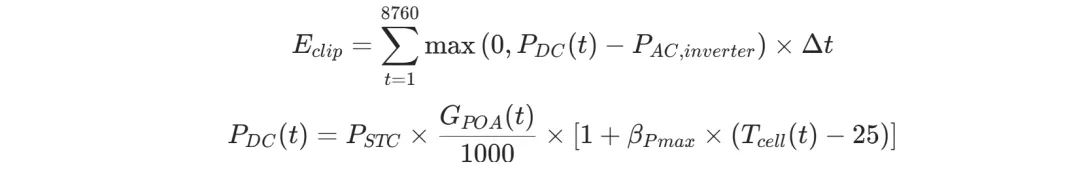

2.3.1 精确逐时计算法（需8760小时辐照数据）

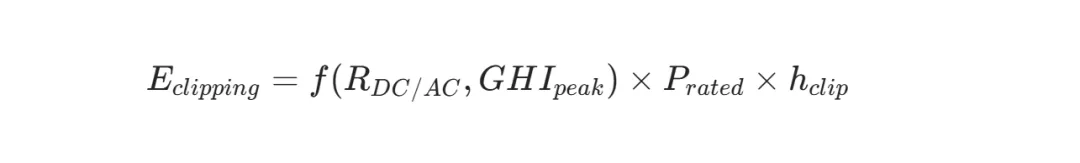

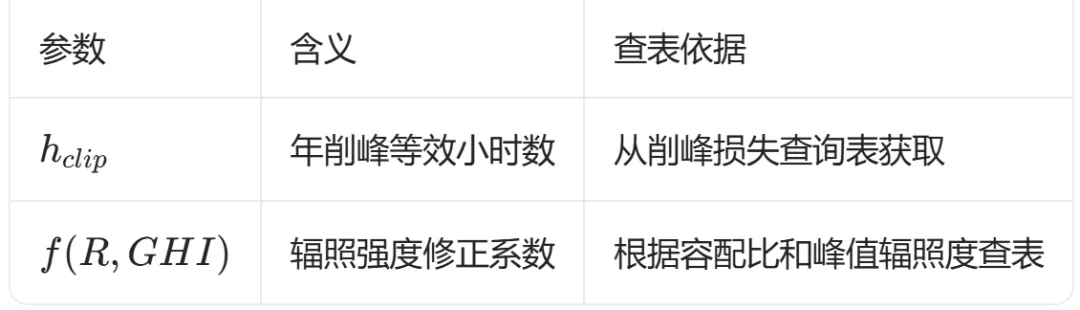

2.3.2 工程简化计算法（Excel内置简化模型）
削峰损失与容配比的经验关系（典型值，以年均GHI=1400kWh/m²为例）：
表格
容配比 | 削峰损失（占发电量比例） | 说明 |
1.0～1.1 | 0%～0.5% | 几乎无削峰 |
1.1～1.3 | 0.5%～2.0% | 轻微削峰，通常可接受 |
1.3～1.5 | 2.0%～4.5% | 中等削峰，需经济性权衡 |
1.5～1.8 | 4.5%～8.0% | 明显削峰，仅在高电价地区适用 |
2.4 MPPT匹配评价
2.4.1 MPPT工作点位置
推荐工作点位于MPPT电压窗口的 30%～70%区域。
2.4.2 MPPT电流匹配度
若超过100%，需减少该MPPT接入的组串数或选择更大电流的MPPT
三、输入参数说明

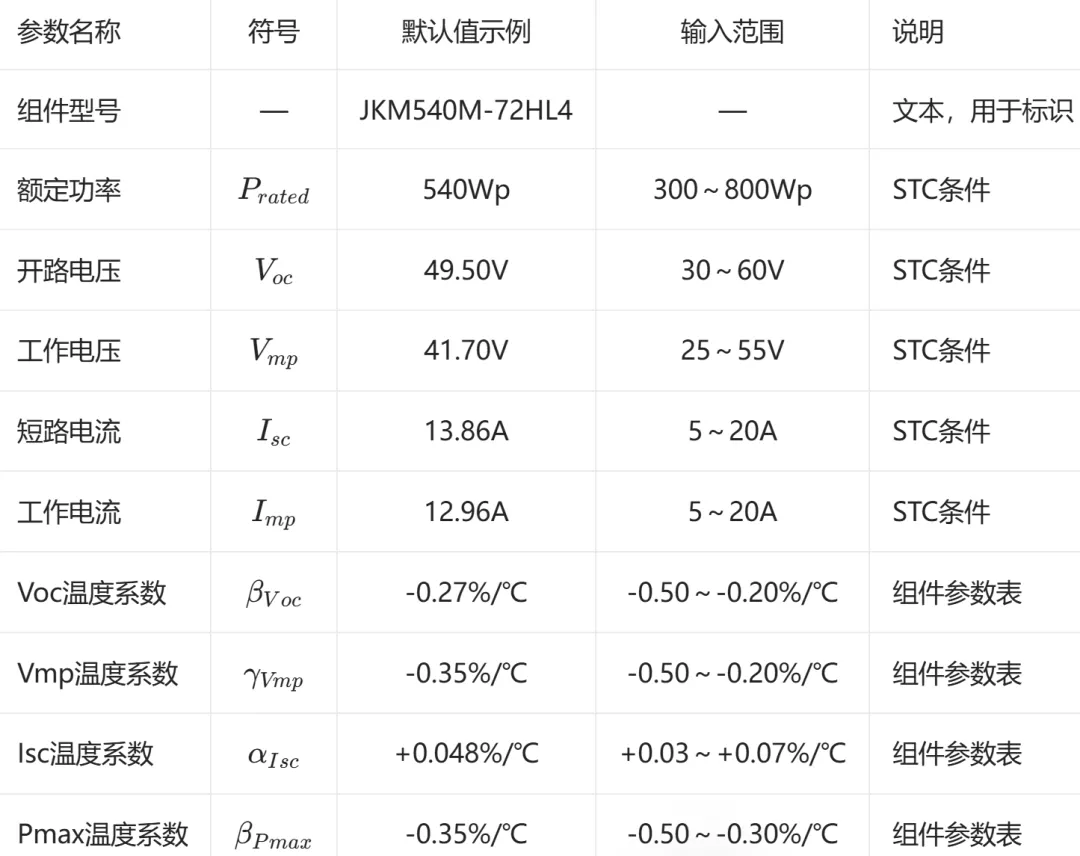

3.1 组件参数（输入区域——蓝色单元格）

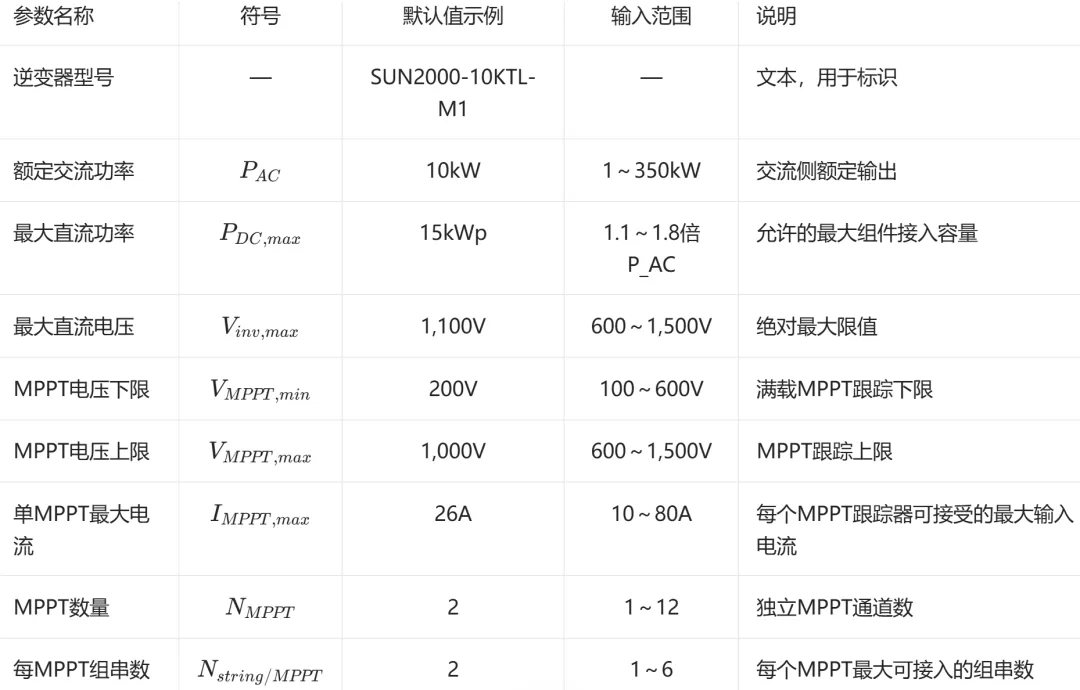

3.2 逆变器参数（输入区域——蓝色单元格）
3.3 环境参数（输入区域——蓝色单元格）
参数名称 | 符号 | 默认值示例 | 输入范围 | 说明 |
极端最低气温 | Tmin | -15℃ | -40～+10℃ | 近30年最低值 |
极端最高气温 | Tmax | +42℃ | +25～+50℃ | 近30年最高值 |
年峰值日照小时数 | Hpeak | 1,400h | 800～2,200h | 可根据GPS坐标自动查询内建库 |
3.4 辅助决策参数
参数名称 | 说明 | 推荐值 |
目标容配比 | 用户期望的DC/AC比值，若留空则由工具自动推荐 | 自动 / 手动 |
电价 | 用于计算削峰损失的经济影响（元/kWh） | 按实际情况 |
组件单价 | 用于比较不同容配比方案的投资差异（元/Wp） | 按实际情况 |
四、输出结果说明
4.1 主要计算结果（输出区域——黄色/绿色单元格）
输出项 | 说明 | 格式 |
推荐组串数 | Nmin≤N≤Nmax 范围内的推荐值 | 整数 |
DC/AC容配比 | PDC/PAC | 保留2位小数 |
MPPT工作点位置 | 占MPPT电压窗口的百分比 | XX% |
年削峰损失 | 因容配比过高导致的年损失电量（kWh） | 整数 |
年削峰损失比例 | 占理论发电量的百分比 | XX% |
MPPT匹配度 | 各MPPT的电流匹配情况 | 合格/警告 |
4.2 判断预警
输出项 | 合格条件 | 预警条件 | 不合格条件 |
组串电压（低温） | ≤ V_inv,max × 0.95 | > V_inv,max × 0.95 | > V_inv,max |
组串电压（高温） | ≥ V_MPPT,min × 1.05 | ≥ V_MPPT,min × 1.02 | < V_MPPT,min |
MPPT电流 | ≤ I_MPPT,max | > I_MPPT,max × 0.90 | > I_MPPT,max |
容配比 | 1.0～1.8 | < 1.0 或 > 1.8 | < 0.8 或 > 2.0 |
削峰损失 | ≤ 3.0% | 3.0%～5.0% | > 5.0% |
输出方式：合格显示绿色✓，预警显示黄色⚠，不合格显示红色✗
4.3 图表输出
图表类型 | X轴 | Y轴 | 用途 |
容配比-削峰损失曲线 | 容配比 | 年削峰损失(%) | 辅助确定最优容配比 |
组串数-电压约束图 | 组串数 | 开路电压/工作电压 | 直观展示组串数可行范围 |
多方案对比雷达图 | 评价维度 | 评分 | 各候选逆变器综合对比 |
五、Excel 实现方法

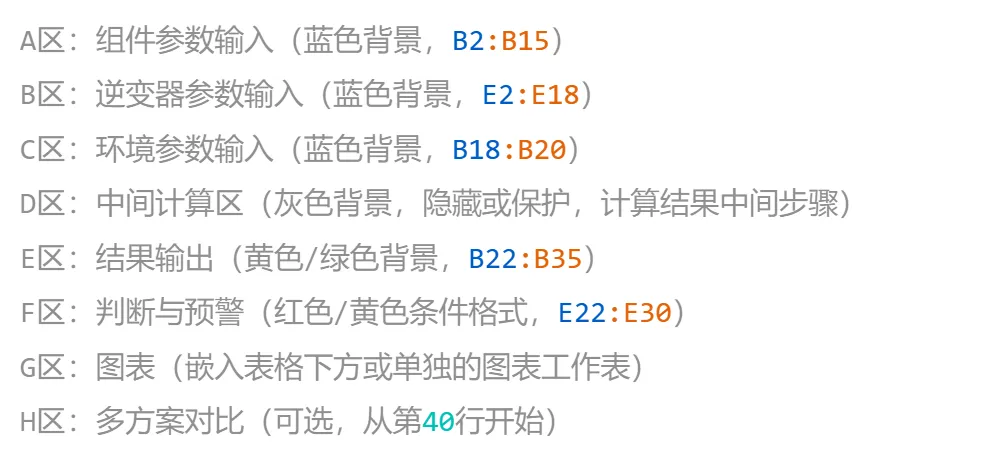

5.1 单元格布局
5.2 单元格公式
计算项 | Excel公式（假设） | 说明 |
Voc温度系数(1/℃) | =B10/100 或 =B10/(B5+0.01) | 统一转换为1/℃ |
N_max | =FLOOR(B15/(B5*(1+D10*(B18-25))),1) | 向下取整 |
N_min | =CEILING(E5/(B6*(1+D11*(B19-25))),1) | 向上取整 |
推荐组串数 | =ROUND((B27+B28)/2,0) | N_min与N_max的中间值 |
DC容量(kWp) | =B4*B29/1000 | P_rated × N_strings / 1000 |
容配比 | =B31/E4 | P_DC / P_AC |
MPPT位置(%) | =(B6*B29-E5)/(E6-E5)*100 | 在MPPT窗口中的百分比 |
削峰损失系数 | =VLOOKUP(B32,削峰损失表,2,TRUE) | 查表法获取削峰损失比例 |
削峰损失电量(kWh) | =B33*B22*B32 | 损失系数 × 年发电量（从工具2链接） |
5.3 数据验证规则
单元格 | 验证规则 | 提示信息 |
T_min | T_min ≤ T_max | 最低气温不得高于最高气温 |
V_oc | V_oc > V_mp | 开路电压必须大于工作电压 |
组串数 | N_min ≤ N_max，且为1～50的整数 | 组串数应在N_min～N_max之间 |
容配比 | R ∈ [0.5, 2.5] | 超出合理范围，请检查输入 |
5.4 条件格式设置
规则 | 格式 | 应用范围 |
低温电压 > V_inv,max × 0.95 | 黄色填充 | 组串电压结果单元格 |
低温电压 > V_inv,max | 红色填充 | 组串电压结果单元格 |
MPPT匹配度 < 30% 或 > 70% | 黄色填充 | MPPT位置单元格 |
削峰损失 > 3% | 黄色填充 | 削峰损失单元格 |
削峰损失 > 5% | 红色填充 | 削峰损失单元格 |
六、使用步骤
6.1 单方案快速评估
1.输入组件参数从组件数据手册中获取并填写B2:B15
2.输入逆变器参数从逆变器数据手册中获取并填写E2:E18
3.输入环境参数根据项目所在地气象数据填写B18:B20
4.查看计算结果在输出区域查看推荐组串数、容配比、削峰损失等
5.检查预警标识如有黄色或红色标记，需调整参数或重新选型
6.2 多方案对比选型
1.在工具底部“多方案对比区”（从第40行开始），逐行输入各候选逆变器参数
2.工具自动计算各方案的容配比、MPPT匹配度、削峰损失
3.对比雷达图自动生成，直观展示各方案的综合评分
4.根据评分高低推荐最优方案
6.3 容配比敏感性分析
1.选择“容配比分析”模式（切换按钮）
2.工具自动生成容配比从 0.8～2.0 变化时的削峰损失曲线
3.结合当地电价曲线，计算 净收益最大化的最优容配比
4.输出建议：推荐目标容配比 = XX
七、注意常见错误
7.1 错误处理
错误现象 | 可能原因 | 处理方法 |
N_min > N_max（无可行方案） | 逆变器MPPT电压范围与组件不匹配 | 更换逆变器或调整组件串并方案 |
容配比小于1.0 | 组件总容量小于逆变器额定功率 | 增加组件数量或换小功率逆变器 |
削峰损失过大（>5%） | 容配比过高 | 降低容配比或选择更大容量逆变器 |
低温电压超限（红色） | 组串数过多或极端低温过低 | 减少组串数或选择更高电压等级的逆变器 |
MPPT电流超限（红色） | 单MPPT接入组串数过多 | 将部分组串分配到其他MPPT或使用更大电流MPPT的逆变器 |
7.2 注意事项
1.温度数据取极端值必须使用当地近30年极端最低/最高气温，不是平均气温
2.温度系数单位统一确认组件数据手册中温度系数的单位是%/℃还是mV/℃，工具默认使用%/℃
3.逆变器海拔降额高海拔地区（>2,000m）逆变器需降额使用，工具内置了海拔修正系数
4.组串数量必须为整数，计算器自动取整并给出取值范围内的所有可行方案
5.当逆变器有多个MPPT时，各MPPT的组串分配应尽量均衡
7.3 使用技巧
完成某型号组件+逆变器的配置参数后，可保存为模板，方便后续项目复用
点击“复制方案”按钮，将当前方案复制到对比区，方便修改参数后对比
点击“导出PDF”按钮，将计算结果输出为简洁的选型报告
应用示例
案例1：工商业屋顶项目
项目参数 | 数值 |
组件 | 晶科 JKM540M-72HL4（540Wp） |
逆变器 | 华为 SUN2000-100KTL-M1（100kW） |
极端低温 | -12℃ |
极端高温 | +40℃ |
目标容配比 | 1.25 |
计算结果：
输出项 | 结果 |
N_min（最大串数） | 28块/串 |
N_max（最小串数） | 18块/串 |
推荐组串数 | 22块/串 |
总组件数 | 22 × 4 MPPT × 2组串 = 176块 |
DC容量 | 95.04kWp |
实际容配比 | 0.95（偏低）→ 建议增加组件至200块（108kWp），容配比1.08 |
削峰损失 | 0.3%（可忽略） |
案例2：大型地面电站
项目参数 | 数值 |
组件 | 隆基 Hi-MO 6 LR7-72HGD（580Wp） |
逆变器 | 阳光电源 SG320HX（320kW） |
极端低温 | -25℃ |
极端高温 | +38℃ |
目标容配比 | 1.40 |
计算结果：
输出项 | 结果 |
N_min（最大串数） | 26块/串 |
N_max（最小串数） | 16块/串 |
推荐组串数 | 22块/串 |
总组件数 | 22 × 18 MPPT × 1组串 = 396块 |
DC容量 | 229.68kWp |
实际容配比 | 1.43 |
削峰损失 | 3.8% |
经济性分析 | 因削峰损失增加年发电量约2.1%，增收大于损失，方案可行 |
