车载 Android 车控软件栈·第2篇 | 总览 · 车控全链路:一次调温从应用到空调控制器

导读：应用里一行 setProperty()，要穿过两条进程边界、一条芯片边界和一条车载总线，才能到达空调控制器。本篇沿"主驾调到 22℃"这一个动作走完整条链路：各层如何相连，同一个温度值在每层的形态，以及写入与回报两条路径上容易被误解的细节——setProperty() 返回时，空调其实还没执行。

本文基于 Android 16 QPR2（android-16.0.0_r4，VHAL V4）源码。AOSP 范围内的类名与 文件:行号 以该 tag 为准；VHAL 以下属于 vendor 与整车实现，本文只描述官方文档可以印证的通用形态。

主驾把空调温度从 20℃ 调到 22℃。手指离开屏幕，指令就已经发出；但出风口的风真正变暖，还要等空调控制器收到指令、调整风门和水阀，这中间隔着多个进程、至少两颗芯片和一条车载总线。

上一篇从 CarService 的视角给出了整个框架的全景。本篇换一个视角，沿着"一次调温"这一个动作，把从应用到空调控制器的整条链路走一遍：先看链路由哪些层组成、每层之间以什么方式相连，再看同一个温度值在每一层的形态，最后用两张时序图分别画出"指令下发"和"状态回报"。后续各篇拆解的每一个类，都能在本篇的这张图上找到位置。

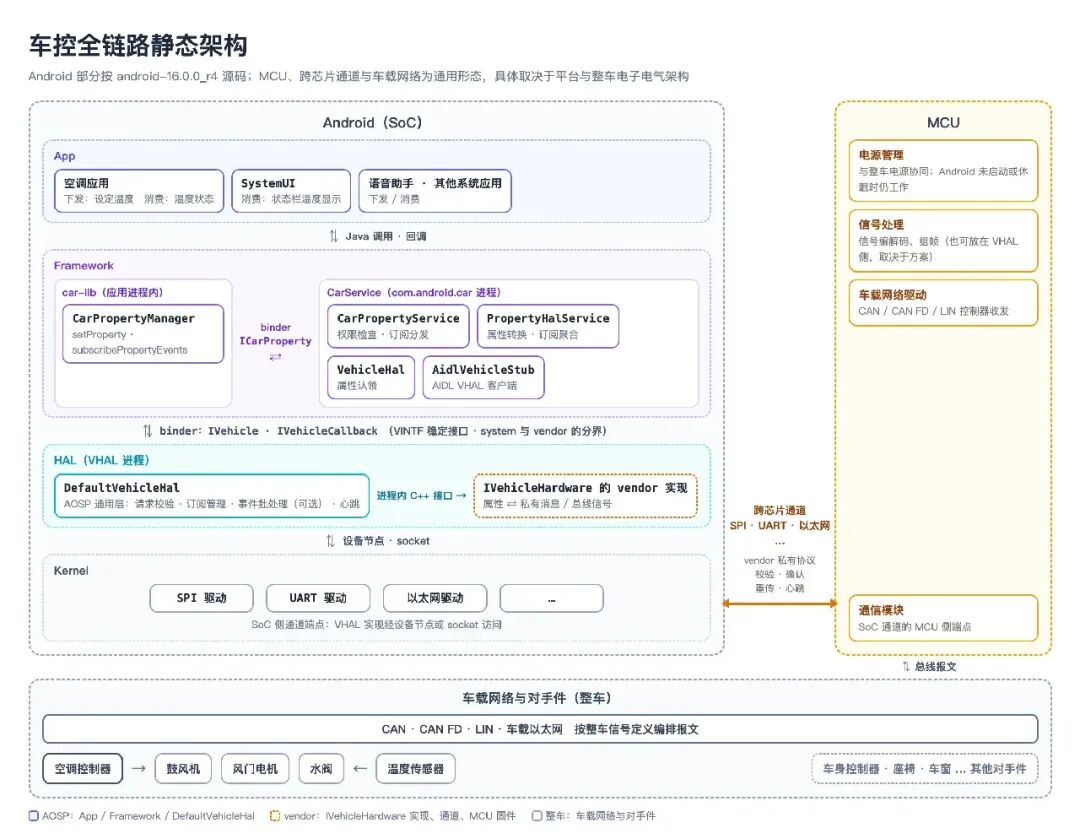

一、全链路架构

整条链路可以按"谁负责"分为三段：

其中，vendor 指车机方案商或 Tier1；VHAL 实现即 IVehicleHardware 的实现。

1.1 Android 框架段：三个进程

这一段在上一篇已经给出了全景，这里只沿调温的路径列出经过的组件：

• 应用进程：空调应用调用 car-lib 的 CarPropertyManager.setProperty()。car-lib 是编译进应用的 Java 库，运行在应用自己的进程里。
• com.android.car 进程：CarPropertyService 接收请求并检查权限，交给 hal 层的 PropertyHalService 和 VehicleHal，再由 AidlVehicleStub 调用 VHAL 的 AIDL 接口。
• VHAL 进程：AOSP 提供的通用层 DefaultVehicleHal 实现 IVehicle 接口，负责请求校验、订阅管理、心跳等与具体车辆无关的逻辑，然后把请求交给 vendor 实现的 IVehicleHardware。

这一段的两条进程边界都是 binder：应用与 CarService 之间是 ICarProperty，CarService 与 VHAL 之间是 IVehicle 和回调接口 IVehicleCallback。

1.2 VHAL 以下：通道、MCU 与车载网络

从 IVehicleHardware 往下，就离开了 AOSP 的范围。官方文档对 VHAL 以下的描述比较概括：VHAL 通过驱动的 ioctl 等方式与车载网络通信；与车辆的连接，既可以是应用处理器直连微控制器，也可以经由车辆微控制器（VMCU）中转。结合量产方案的常见做法，VHAL 以下通常包括三部分：

• SoC 与 MCU 之间的通道。 车机的应用处理器（SoC）一般不直接连接 CAN 总线，而是通过一颗 MCU 接入车辆网络。SoC 与 MCU 之间的物理通道因平台而异，常见的有 SPI、UART、以太网，在单芯片多核或虚拟化方案中也可能是核间通信或跨虚拟机通信；通道上运行的是 vendor 自定义的私有协议，通常带有校验、确认、重传和心跳。AOSP 的参考实现中还有另一种形态：GRPCVehicleHardware 把 VHAL 请求经 gRPC 转发给另一台机器或虚拟机上的服务（hardware/interfaces/automotive/vehicle/aidl/impl/current/grpc/）。
• MCU。 MCU 运行自己的固件，负责接入车载网络、在总线上收发报文，并与整车电源管理协同。它启动快、实时性好，在 Android 尚未启动或已经休眠时仍可工作。
• 车载网络与对手件。 空调控制指令最终以总线报文的形式发给空调控制器。车载网络可能是 CAN、CAN FD、LIN 或车载以太网；空调控制器收到指令后，驱动鼓风机、风门电机、水阀等执行器，并通过温度传感器闭环调节。

其中有一项分工没有固定答案：CAN 信号的编码和解码，既可以放在 VHAL 侧，也可以放在 MCU 侧。 放在 VHAL 侧，SoC 与 MCU 之间传递的是整帧报文，由 VHAL 按信号定义把物理值换算为报文中的位；放在 MCU 侧，传递的是信号级的数据，由 MCU 组帧。同一个方案里，下行和上行的分工也可能不同。这取决于整车的电子电气架构和方案设计，也是不同项目的 VHAL 实现差异最大的地方。

1.3 各条边界的连接方式

其中，CarService 与 VHAL 之间还有回调接口 IVehicleCallback，这条边界同时是 system 与 vendor 的分界，接口受 VINTF 稳定性约束；VHAL 通用层指 DefaultVehicleHal，硬件实现指 IVehicleHardware；VHAL 与 MCU 之间的私有协议运行在 SPI、UART、以太网等通道上，也可能是核间或跨虚拟机通信。

一次调温的指令要依次穿过两条进程边界和一条芯片边界，再经过一条车载总线，才能到达空调控制器；前两条边界由 AOSP 定义，之后的部分由 vendor 和整车厂实现。

二、同一个温度值在各层的形态

"22℃"这个值，在每一层都以不同的形态存在。以主驾座位为例，从上到下依次是：

1. 应用：setProperty(Float.class, HVAC_TEMPERATURE_SET, SEAT_ROW_1_LEFT, 22.0f)。属性 ID 为 0x15600503，区域为主驾。
2. car-lib → CarService：CarPropertyValue<Float>，经 ICarProperty.setProperty() 跨进程传递（CarPropertyManager.java:2992）。
3. CarService 内部：HalPropValue。PropertyHalService 把 CarPropertyValue 转换为统一的 HAL 值对象，屏蔽 AIDL 与 HIDL 两代接口的差异（PropertyHalService.java:1291-1299）。
4. CarService → VHAL：SetValueRequest，内含 VehiclePropValue。以批量请求发出，数据量大时通过共享内存传递（AidlVehicleStub.java:1082）。
5. VHAL → vendor 实现：同一组 SetValueRequest，由 DefaultVehicleHal 校验后交给 IVehicleHardware.setValues()（DefaultVehicleHal.cpp:607、690）。
6. SoC → MCU：vendor 私有消息，内容是信号级数据还是整帧报文，取决于编解码放在哪一侧。
7. 车载网络：CAN 报文中的一个信号。按信号定义的精度（factor）和偏移（offset）把 22.0 换算为原始整数，写入报文的指定位。
8. 空调控制器：目标温度，控制器据此调节执行器。

在 Android 框架段，这个值始终保持"属性 ID + 区域 + 浮点数"的语义，只是载体从 Java 对象换成 AIDL 结构体；到了 VHAL 以下，它才被翻译成车辆网络能理解的格式。车属性是 Android 与车辆之间的抽象边界：边界之上只谈属性，边界之下才谈报文和信号。

三、写入路径：一次 setProperty 的全程

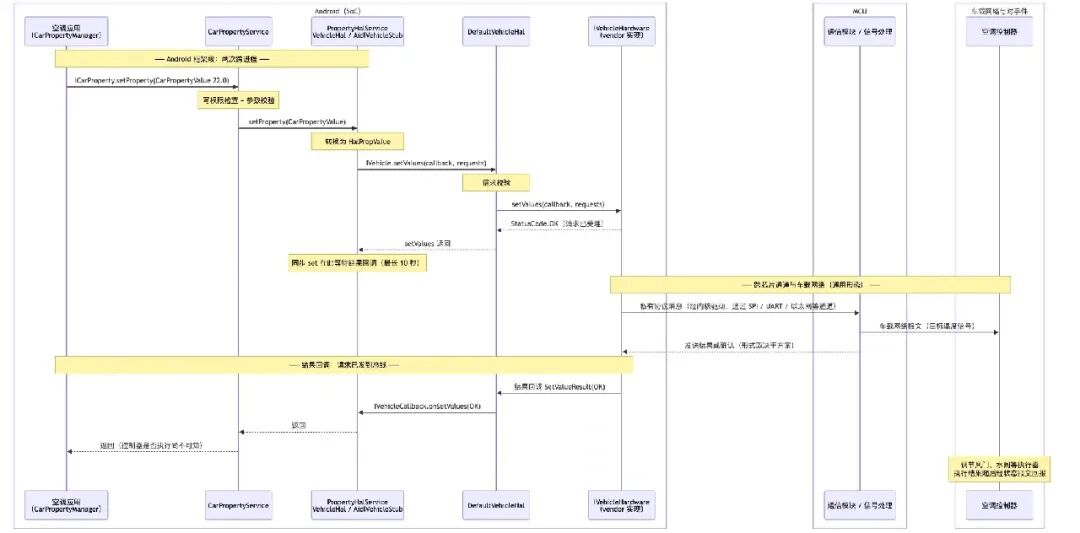

下图画出了"主驾调到 22℃"的指令从应用到空调控制器的全过程。为便于阅读，CarService 内部只保留关键节点，VHAL 以下按通用形态绘制：

这张图有两个细节需要特别注意。

第一，setProperty() 返回的时刻，只能说明请求已经发到了总线上。IVehicle 只提供批量、异步的 setValues，官方文档明确说明 get 和 set 操作可能在实际完成之前就返回，结果通过回调送达。CarPropertyManager.setProperty() 表现为同步调用，是因为 CarService 在异步接口之上等待了这个回调（AidlVehicleStub.java:363-376），最长等待 10 秒，超时则抛出错误（AidlVehicleStub.java:96-97、1225-1227）。

回调意味着什么，由接口契约规定（IVehicle.aidl:117-124）：onSetValues 在请求已经发到车辆总线、或者发送失败之后调用；总线协议支持确认时，在收到确认之后调用。对 CAN 这类没有确认机制的总线，回调成功并不代表新值已经生效。在 SoC 与 MCU 分离的架构中，"发到总线"还要经过跨芯片通道，VHAL 实现依据 MCU 的反馈判断何时回调，不同方案的做法并不统一。无论哪种做法，控制器是否真正执行，都不在这个回调的语义之内。

第二，总线下发与状态回报是两件事。 空调控制器一般不会针对某一条设定指令单独应答，是否执行成功，要看它随后周期性或事件触发地发出的状态报文。这也决定了应用层判断"设置是否生效"的正确方式：订阅属性事件，以回报的值为准。

写入路径的同步返回最多代表请求已经发到总线；车辆是否真正执行，只能通过随后的状态回报确认。

四、回报路径：状态回到各个应用的过程

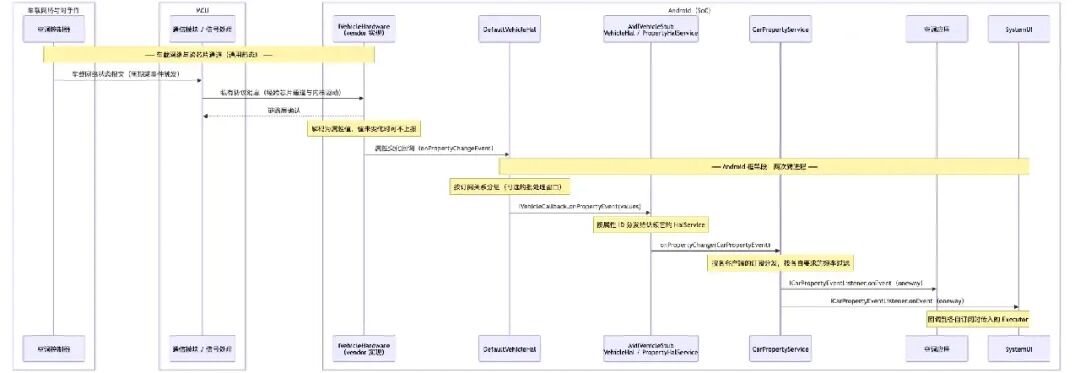

空调控制器调整完成后，在状态报文中带上新的设定温度。这个值要回到空调应用，也可能同时要回到 SystemUI 的状态栏、仪表或语音助手。回报路径如下：

与写入路径相比，回报路径有三个不同之处：

• 一对多。 写入由一个应用发起，回报则要送到所有订阅了该属性的客户端。多个应用对同一属性的订阅，在 CarService 内部合并成一份再下发给 VHAL，采样率取最大值；事件回来后，再由 CarPropertyService 按各客户端的订阅分发（CarPropertyService.java:1055）。
• 不等待。 CarService 发往应用的回调是 oneway 调用，发出即返回，一个处理缓慢的应用不会阻塞其他应用。
• 沿途可能过滤。 VHAL 以下的实现通常会做"值未变化不上报"；DefaultVehicleHal 按各客户端的订阅参数分发，硬件实现指定了批处理窗口时，还会把窗口内的事件合并为一次回调（参考实现默认不批处理，IVehicleHardware.h:151-154）；CarService 按每个客户端要求的频率过滤。应用收到的事件，是经过层层筛选之后的结果。

如果控制器的状态报文长时间没有到达，常见的做法是由 VHAL 实现把相关属性置为不可用状态，应用据此可以知道信号已经失效，而不是继续显示一个过期的值。

回报路径是一对多的：同一个状态从控制器出发，经 VHAL、CarService 逐层分发，送达每一个订阅了它的应用。

五、链路上的关键设计点

把写入和回报两条路径放在一起看，可以归纳出几个贯穿整条链路的设计点。它们在后续篇目中都会展开：

• 异步语义。 从 IVehicle 接口开始，写入就是异步的；越往下，"调用返回"与"车辆执行"之间的距离越远。应用应当以属性事件作为执行结果的依据，对时延敏感的调用使用 setPropertiesAsync()。
• 订阅合并。 应用发起的订阅先在 car-lib 中按进程合并，再在 CarService 中跨进程合并，VHAL 看到的是 CarService 合并后的一份订阅；VHAL 再把 CarService 与其他 native 客户端的订阅合并后交给硬件实现。后续篇目会逐层展开。
• 权限集中。 应用不能绕过 CarService 直接访问 VHAL，SELinux 策略只允许声明为 VHAL 客户端的系统组件访问它。控制空调需要 CONTROL_CAR_CLIMATE 权限，由 CarService 统一检查。
• 故障的传播。 VHAL 进程死亡时，CarService 不重连而是整体重启，并波及所有客户端；跨芯片通道中断或总线报文超时，则通常表现为属性变为不可用。这两类故障在应用侧的表现不同，排查时需要区分。
• system 与 vendor 的分界。IVehicle 是 VINTF 稳定接口，把随 Android 版本升级的框架段与随车型变化的 vendor 实现隔开；车型差异被收敛在 IVehicleHardware 的实现和 VHAL 以下的通道与信号定义中。

结语

一次调温，在应用层只是一行 setProperty()；在链路上，它是两次跨进程调用、一次跨芯片传输和一帧总线报文，结果再沿另一条路径回到每一个关心它的应用。本篇的架构图和两张时序图，是后续各篇的地图。后续篇目将从这条链路的最上端 car-lib 开始，逐层深入。
