【原生路基01】六大利器,一张模板搞定 ArcGIS 批量制图

本文属于「原生路基」系列 · 第 01 篇

讲插件背后的 ArcGIS 原生功能。姊妹系列「AI造插件」走的是另一条路——把人工的复杂过程，做成机器流水线。

一120 幅图，我导了一整天

分幅成果图，120 幅。

按老办法干：打开布局，调地图范围到第 1 幅，改图名，导出；再调范围到第 2 幅，改图名，导出……第 120 次的时候，手是麻的，脑子是木的。

更气人的是：图面上一堆不属于本幅的要素。第 1 幅上画着测区所有的图斑，糊成一团。你辛辛苦苦调的图，一眼就是废的。

后来才知道，ArcGIS 里早就有解决这个问题的功能，叫数据驱动页面（Data Driven Pages）。学会之后，120 幅图从"一整天"变成"点一次导出"。

这篇文章讲透它，以及围绕它的六个别扭但决定成败的利器。

二先看结果

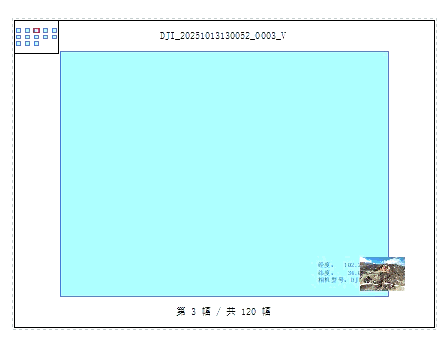

配图 1 ·一张模板，翻页式导出 120 幅图（GIF）

数据驱动页面到底是什么？只有两件事：

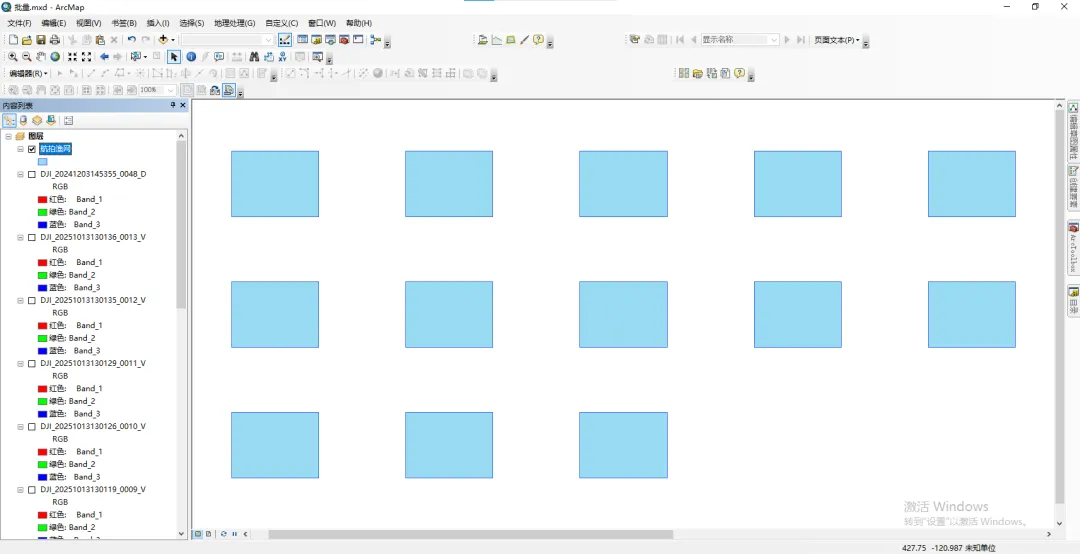

· 索引图层：一个面要素类，一行 ＝ 一页。每一行的范围，就是那一页地图的显示范围。

· 布局模板：你在布局视图里摆好的图框、图例、比例尺、指北针、图签，所有页共用。

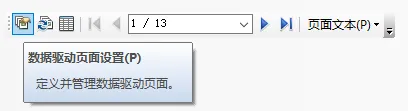

设置入口：工具栏空白处右键 → 数据驱动页面，点击“数据驱动页面设置”，勾选"启用"，选索引图层，选名称字段。

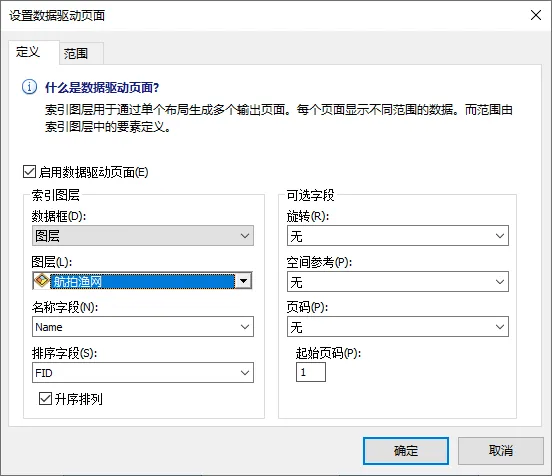

配图 2 ·启动“数据驱动页面设置”

就这么简单。真正让人翻车的，是下面这六件事。

三六大利器

利器一：索引图层 —— 必须是一个"面"

1. 建议是面要素类，点、线不方便控制

2. 一行一页，一个面就是一页

3. 有一个唯一编号字段，用来排序、命名、过滤

几个必踩的坑：

· 要素顺序 ＝ 页面顺序。想按图号排序，就按图号字段排序后再启用。

· 索引图层本身在图层列表里不要勾选，否则每张图上都印着那个方框。

反例：没有索引图层，你只能一页页手动改地图范围 —— 120 幅就是 120 次手工操作。

利器二：动态文本 —— 把字段"印"到图面上

位置：插入 → 动态文本。

它能把索引图层的任意字段变成图面上的文字：

· 数据驱动页面属性（取索引图层的字段 → 图名、图号）

· 页码 / 总页数

· 出图日期、当前坐标系、比例尺

实用组合：图签里放"第 3 幅 / 共 120 幅"，图名位置放索引图层的 Name 字段，图角放坐标。

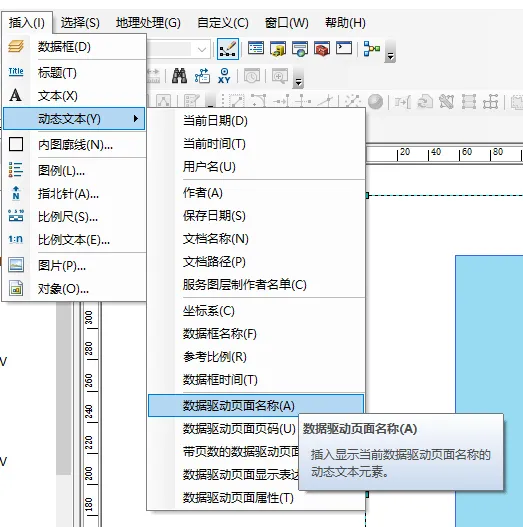

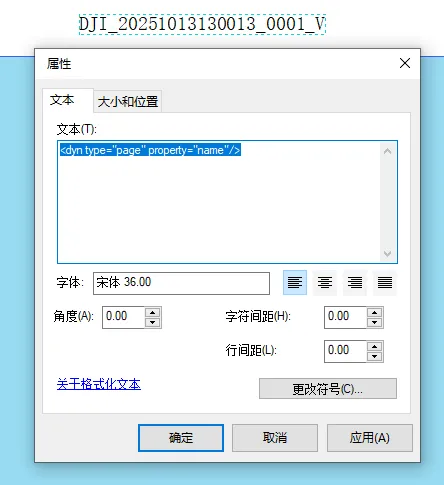

配图 4 ·“数据驱动页面名称”

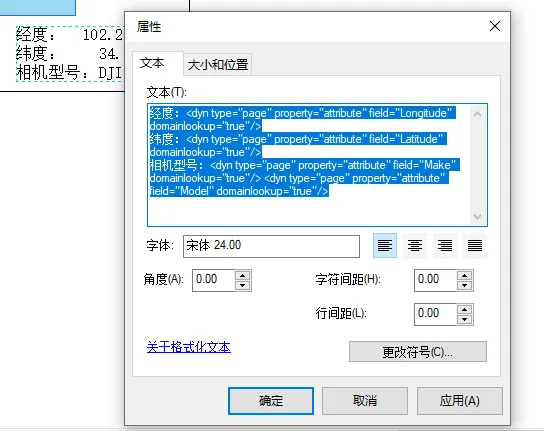

配图 5 ·“数据驱动页面属性”

动态文本效果数据驱动页面属性（取索引图层的字段 → 图名、图号）

利器三：页面定义查询 —— 一张模板能成立的根本原因 ★

这是全文最该记住的一个功能，也是 90% 的人不知道的那个。

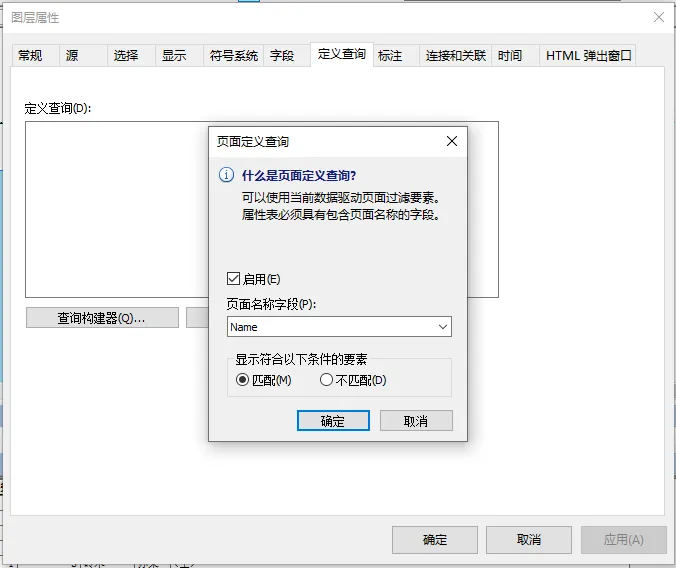

位置：图层属性 → 定义查询 → 页面定义。

没有它会怎样：你导出 120 幅图，每一幅上面都画着全部 120 幅的要素。图面糊成一团，全是废图。而且——你是导完才发现。

有了它：同一套图层，翻到哪一页，就只显示哪一页该有的东西。

典型用法：

· 照片图层 → 数据驱动显示当前图幅范围内关联的照片

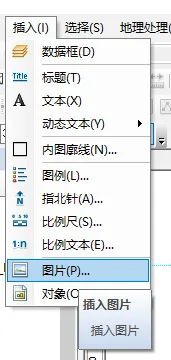

配图 6 ·初次插入图片

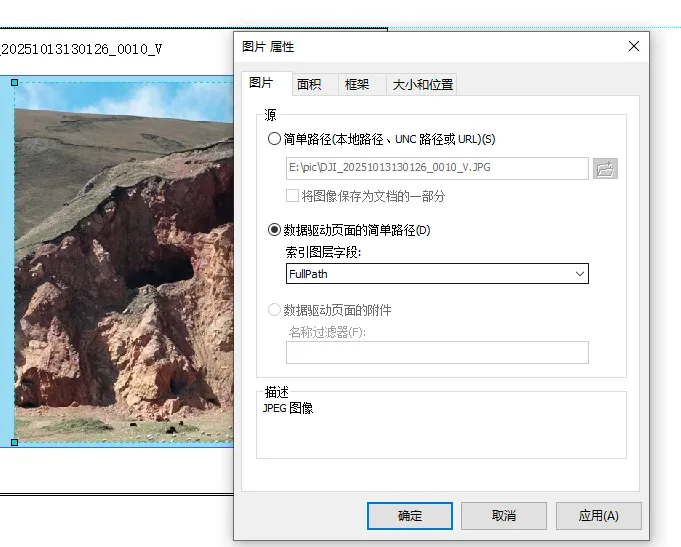

配图 7 · 切换为“数据驱动页面的简单路径”

#需包含该照片的‘完整路径’或相对于mxd文件位置的‘相对路径’

· 图斑图层 → 只显示本图幅的图斑

· 注记图层 → 只显示本图幅的注记

三种模式：仅当前页面范围内的要素 / 与索引图层字段匹配 / 两者组合。

第三种的威力最大。举个例子：索引图层里如果有"所属村"字段，就能设定"只显示当前页面所属村的全部要素"——跨越图幅的要素也不会被切断。这就是"一张模板走天下"的真正实现方式。

一句话：利器一给你分幅，利器三给你分幅之后的"该显示什么"。

利器四：范围指示器 —— 装上它，图立刻"像正规院出的"

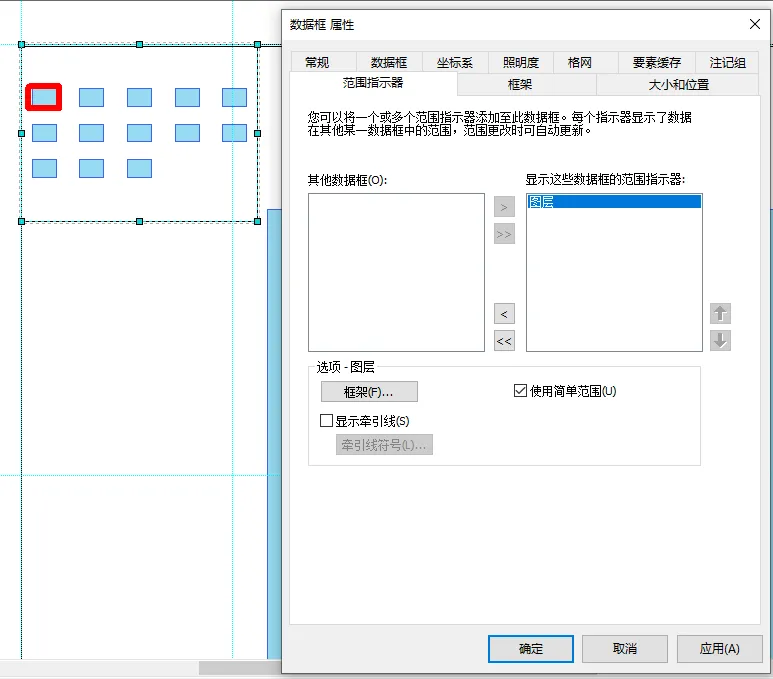

在布局里再放一个小的数据框，数据框属性 → 范围指示器，指向主数据框。

效果：主图角落出现一个小测区示意图，里面有个红框标出"当前这一幅在整个测区的哪个位置"。

成本 3 分钟，观感提升一个档次。

利器五：页面设置与图廓整饰 —— 别让 120 张图对不齐

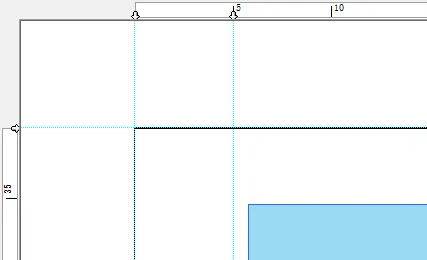

页面设置要解决的是：数据框在页面上的位置和大小，必须每一页完全一致。

做法：按锚点（左上角、中心等）把数据框对齐，页面尺寸跟数据框宽高同步。

图廓整饰清单（一张合格的成果图）：图名、图号、比例尺（数字 ＋ 线段）、指北针、图例、图签（坐标系、制图人、日期、资料来源）。

一个小技巧：图例只显示"可见图层"。配合利器三，翻到某页时该图层被过滤掉了，图例里也不会留下空目录，整饰会干净很多。

配图 6 · 待插入

图廓整饰效果：图例只显示可见图层，不留空目录

反例：数据框没对齐，120 张图的图框位置各差一点，后期拼成图册的时候你会想砸键盘。

利器六：导出与命名 —— 两种打法

打法 A：多页 PDF（快）

文件 → 导出地图 → PDF → 勾选"页面：全部"。得到一个 120 页的 PDF，翻起来爽，发出去也体面。

打法 B：逐页出文件（要命名规则）

需要"成果图_001_XX村.jpg"这种命名，并且 300dpi 出图 —— ArcMap 的导出对话框做不到自动按字段命名，得靠 ArcPy 写循环。

小结

四落地：搭好一张模板的七步

照着做，一遍就成：

第 2 步之前，如果没有一个"合格的索引图层"，后面全是空谈。

五三个最常见的翻车

这三条，本质上都是"开工前没检查索引图层和模板"。

六那么，索引图层从哪来？

六大利器全部围绕一个东西转 —— 索引图层。索引图层字段越厚，模板能自动化的东西就越多。

但现实里最常见的情况是：你手上根本没有合格的索引图层。

比如我那次：四百多张外业隐患点照片，有坐标，但一张张拖进 ArcMap 只是散落的图片，更别说什么"一行一页的索引面"了。手工去画 400 个矩形，画完天都亮了。

所以往后，我给你两个我自己写、并且都开源了的工具。

出图之前，先得知道照片到底拍到了哪。这个工具把每张无人机照片的视场投到 DEM 上，算出它真实的覆盖范围——顺带把元数据批量导成 Excel。

它做三件事：读照片像素尺寸和 EXIF → 生成世界文件把照片排成整齐的工程图册 → 顺手把索引图层（渔网）也建好，直接喂给这篇讲的六大利器。

插件是用 AI 辅助写的，我会把 AI 翻车的两个真实案例一起贴出来。
