3.1.3 玻璃基板：下一代封装基板的确定性方向
当AI芯片的面积越来越大、引脚数越来越多，ABF载板也开始逼近物理极限。比如大尺寸AI芯片+HBM堆叠的封装，有机基板的翘曲问题越来越严重，线路精度也很难继续提升。这时候，玻璃基板就成了行业公认的下一代解决方案。

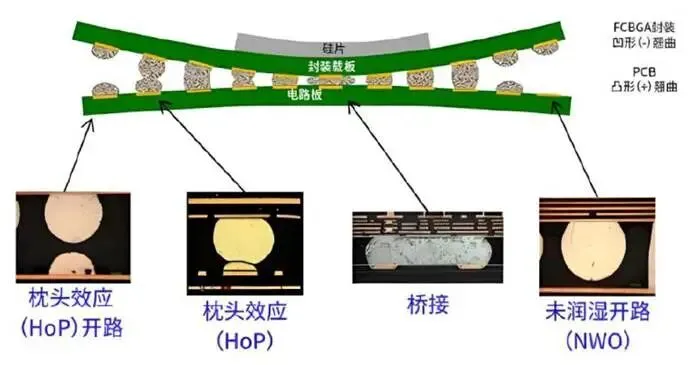

图 封装翘曲引发各类焊点失效

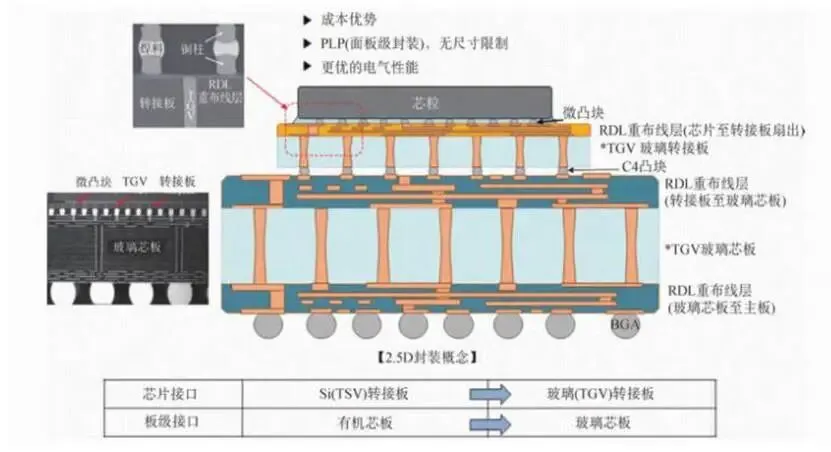

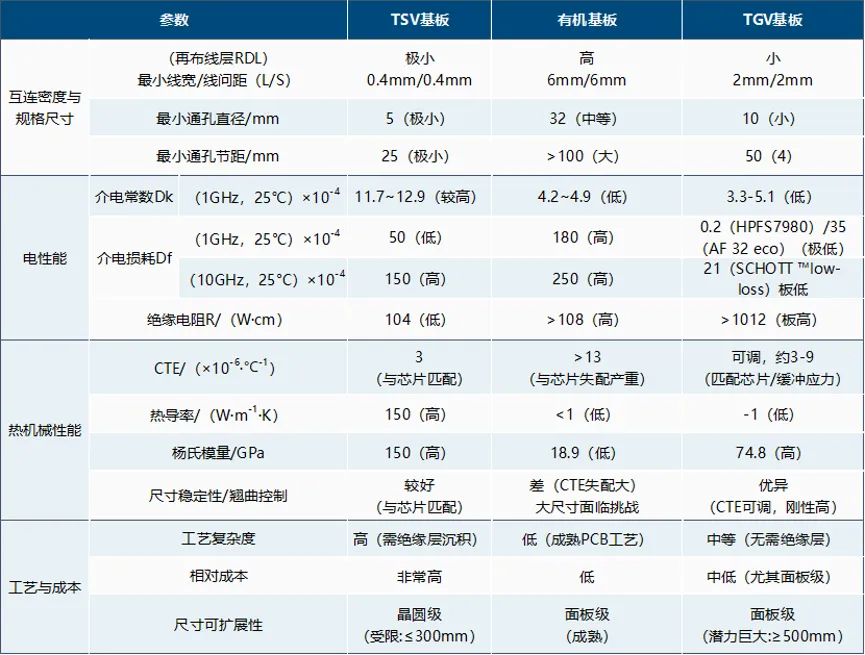

和有机基板、硅中介层比，玻璃基板的优势是全方位的：
·热膨胀系数（CTE）可调，能做到和硅芯片高度匹配，大尺寸封装下翘曲量比有机基板减少50%以上；
·表面平整度极高，能做到2μm以下的线宽线距，互连密度是有机基板的好几倍；
·介电性能优异，信号传输损耗比有机基板低很多，更适合高速信号传输；
·可以用面板级工艺制造，大尺寸生产的成本优势明显，未来规模起来后成本会低于硅中介层。
当然，玻璃基板也不是没有难点，最大的卡点就是TGV（玻璃通孔）技术——也就是在玻璃上打出微米级的通孔，再填上铜，实现垂直互连。这个工艺说起来简单，做起来难度极大，核心卡在三个环节：
（1）成孔：既要快又要无损伤
玻璃是脆性材料，传统机械打孔容易崩边、产生微裂纹，没法用在高端封装里。现在主流的技术路线是激光诱导深度刻蚀（LIDE）：先用激光在玻璃内部按设计图形改性，再用化学蚀刻把改性的部分刻蚀掉，形成通孔。
这种方法做出来的通孔，孔壁光滑、无微裂纹、深宽比可以做到几十比一，是目前最成熟的方案。但设备成本高，加工速度还有提升空间，是玻璃基板量产的核心瓶颈之一。国内圭华智能、帝尔激光等企业已经在做TGV激光设备，参数在逐步追上海外龙头。

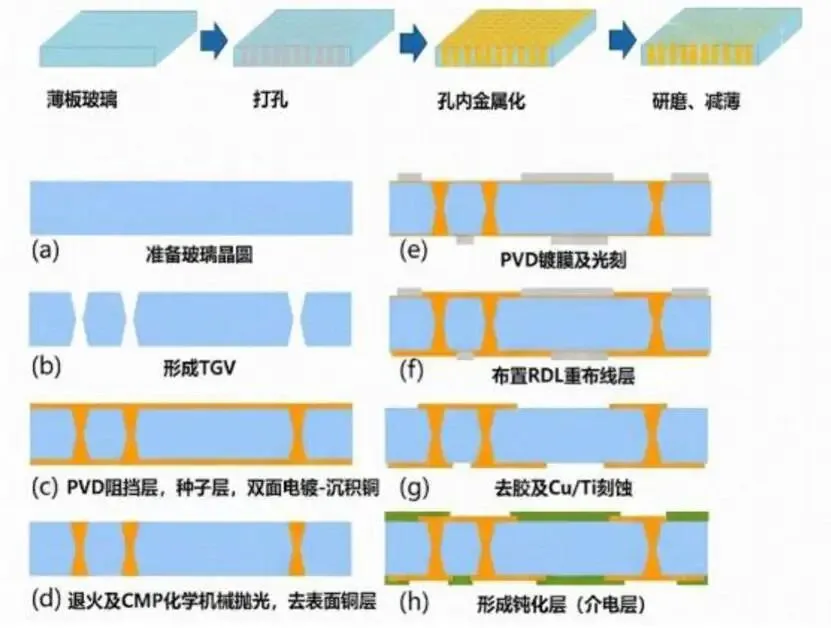

图：玻璃基板工艺流程
（2）填铜：高深宽比下的无空洞填充
通孔做好之后，要在孔壁做种子层，再用电镀把铜填满。几十微米直径、几百微米深的孔，要做到完全无空洞、无缝隙，对电镀液配方、电镀工艺参数要求极高。尤其是玻璃和铜的结合力问题，玻璃表面光滑，铜层容易脱落，需要先做特殊的粘结层处理，这也是核心工艺Know-How。
（3）平坦化：玻璃CMP的全新挑战
填铜之后，表面会有凸起，需要用CMP化学机械抛光做到全局平整。玻璃的CMP和硅片完全不同：玻璃硬度高、脆性大，抛光的时候容易产生表面划伤、边缘崩边；同时平整度要求极高，总厚度变化（TTV）要控制在5μm以内，难度甚至超过硅片CMP。
目前大尺寸玻璃基板的CMP工艺，全球都还在优化阶段，没有成熟的标准化方案，这也是玻璃基板量产爬坡慢的重要原因。

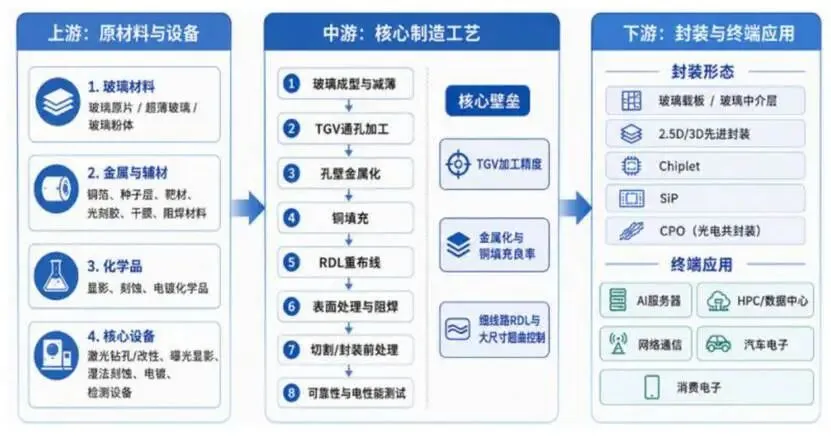

图：玻璃基板产业链

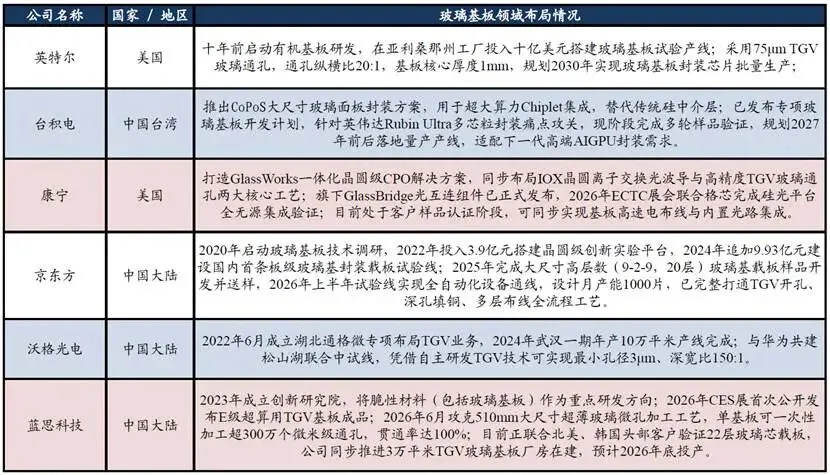

产业落地节奏方面，全球头部企业的时间表高度一致，都指向2026-2030年：
·英特尔已经展示了和EMIB整合的厚芯玻璃基板，计划2026-2030年间实现商业化量产；
·三星电机把玻璃基板项目从研发部门转到业务执行团队，目标2026-2027年量产；
·台积电也在整合TGV和面板级扇出封装技术，布局玻璃基板路线。
国内企业也在快速跟进，沃格光电、兴森科技、深南电路等都已经做出样品，和国内封测厂、芯片厂联合验证。但整体来看，国内在玻璃材料、TGV设备、金属化工艺上都还处于追赶阶段，和海外领先水平有1-2代的差距。
我们认为判断，玻璃基板不会一蹴而就地替代有机基板。未来5年，会是“有机基板为主、玻璃基板逐步渗透”的格局：先在高端AI芯片、HBM堆叠等极致性能场景应用，再逐步向中高端场景扩散。2026-2028年是良率爬坡和客户验证的关键期，2030年左右有望实现30%以上的高端封装渗透率。
