AutoCAD唯二的开源替代软件2d、3d设计OpenCAD Studio
软件简介：
软件名称：OpenCAD Studio
软件大小：pc端安装文件大小36MB
软件功能：平面cad设计工具 windows-linux-web可以自己打开使用。
软件特点：开源、免费，核心使用 Rust 语言开发，最大亮点是
可以原生读写 DWG/DXF 格式。更新十分频繁，
目前还有部分3D功能。
个人使用感受：
github上2.5k星，更新十分频繁。软件不大，
但是界面非常先进，极为接近autocad的界面了，
此前还有个LibreCAD在没有opencadstudio
之前算是唯一的替代品，可惜界面十分陈旧，更新也极慢。
在此之前因为工作原因偶尔需要查看CAD文件，
那时候就网上找了一个名叫”CAD迷你画图“
的看图软件也还好用，就是后来他收费了，
autocad和谐版本安装文件又体积很大。
仅仅查看文件有点杀鸡用牛刀的感觉，
加上平时我都不开台式机，使用的是
一台dell的windows平板，性能十分有限。
autocad实在是卡的难受。目前使用来看
opencad还是有点点卡的，往后更新不
知道会不会有所改善。
1、原生支持 DWG 与 DXF。二维绘图，三维建模。可以创建二维图纸、
布局和三维模型。从设备打开文件，在浏览器或桌面应用中工作，
并将成果保存在本地。 双端共用同一内核 网页版无需安装，
浏览器直接打开图纸，编辑后本地保存；
桌面版支持 Windows、Linux、Apple Silicon macOS，
拥有打印、PDF 输出、脚本插件、无头自动化等完整
生产能力，两套版本共享同一套 Rust 编辑内核。
2、文件兼容性强 原生读写 DWG/DXF（R14‑2018 版本），
不需要第三方转换器；支持 BAK/SV$ 图纸恢复，
还可导入导出 OBJ、STL 网格文件，桌面端支持
PDF 打印输出、CSV 属性导出。
3、2D 绘图 + 3D 实体建模一体
2D 制图：支持直线、多段线、曲线、填充、
对象捕捉、图层、块、外部参照；完整标注功能：
文字、尺寸、形位公差、表格、图纸布局、
视口、打印样式，满足工程出图需求。
3、3D 实体建模：不是简单网格渲染，具备实体
几何内核，支持拉伸、旋转、扫掠、放样、布尔
运算；支持正交 / 透视视图、ACIS 实体细分，
可导出网格模型。GPU 硬件加速视口，操作流畅。
4、多语言：内置 20 种界面语言，代码全部开源托管
在 GitHub，任何人可以查看源码、提交 Issue、
贡献代码、赞助项目开发。
程序主图标：

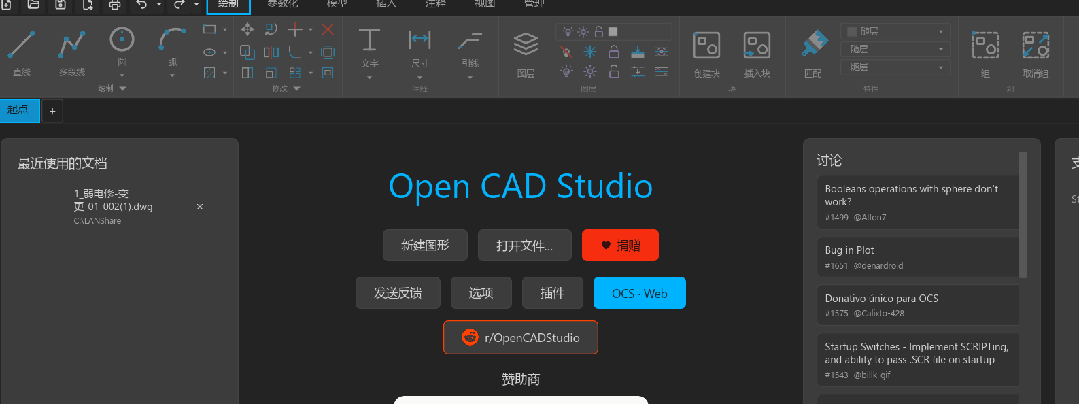

图一：主界面

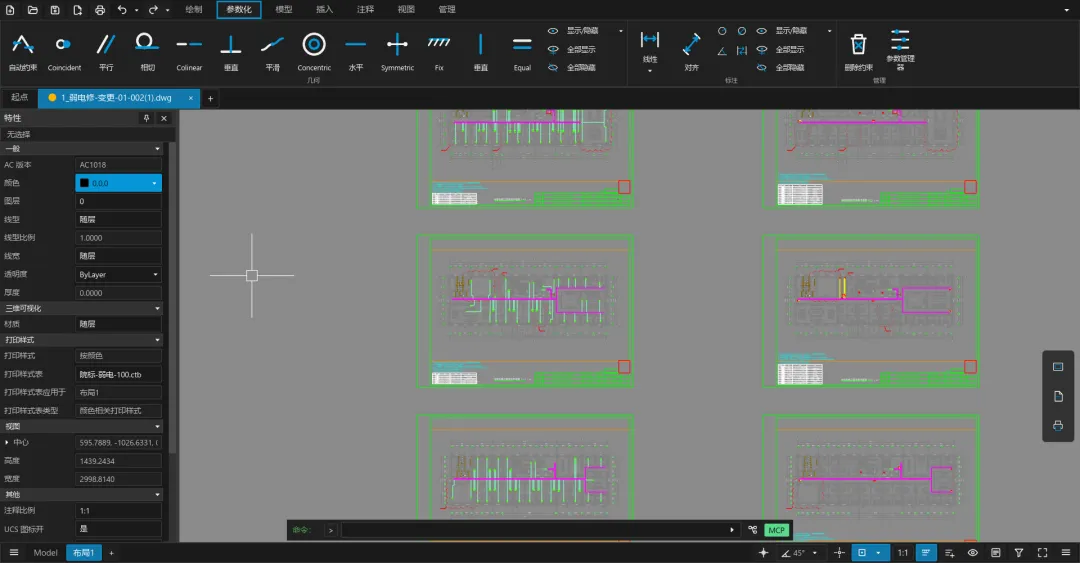

图二：运行特点

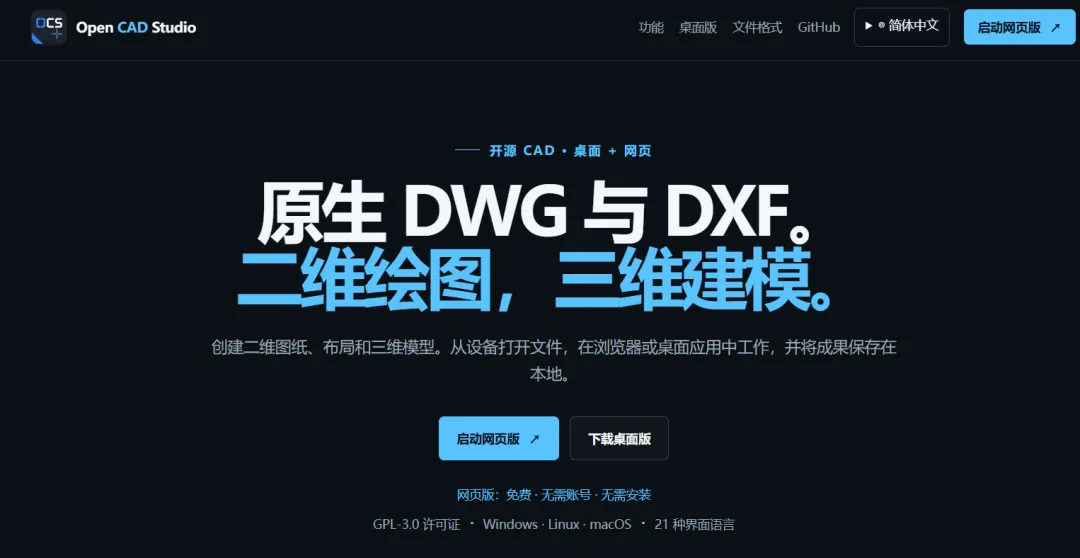

图三：作者网址简介
项目官方网址：
软件下载温馨提示，请直接复制网址链接到浏览器下载
https://www.opencadstudio.com
https://github.com/HakanSeven12/OpenCADStudio
