机械设计免费标准查询工具下载
下载地址：见本文结尾
机械设计免费标准查询工具下载
机械设计标准查询工具 是面向机械行业工程师、制图人员、工艺技术员开发的轻量化国标查询软件，核心服务于机械制图、零件公差设计、加工工艺选型场景，以 GB/T 1800.1-2009 等国家标准为数据基础，把繁杂的公差、配合、粗糙度等机械设计规范整合到可视化界面，免去翻阅纸质机械设计手册的麻烦，提升设计查标效率。
机械设计标准查询工具软件采用多标签模块化布局，顶部划分四大主标签：公差查询、标准件尺寸、标准目录与链接、选型要点 / 关于。其中**公差查询**是核心功能模块，内部再细分标准公差 IT、极限偏差、配合查询、未注公差、几何公差、表面粗糙度六个子功能，覆盖机械尺寸公差设计最常用内容。

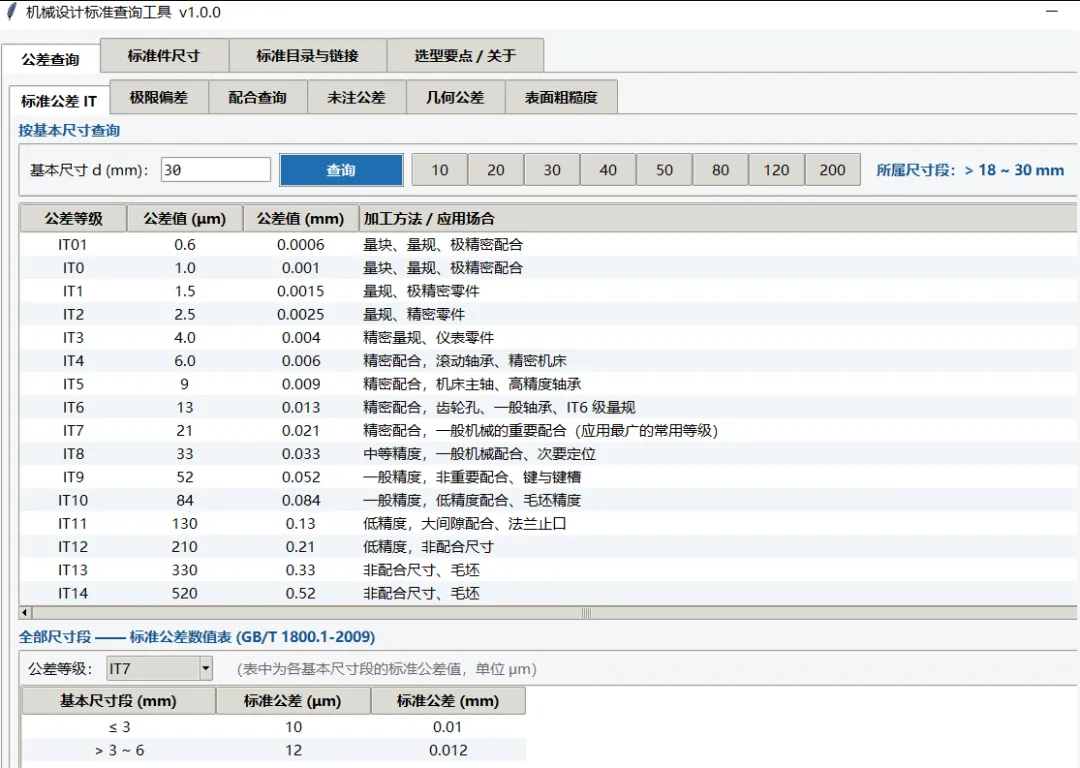

在核心的标准公差 IT 查询界面中，支持按基本尺寸快速检索。用户输入基本尺寸数值，如截图中输入 30mm，软件自动判定所属尺寸分段 > 18~30mm，一键查询后，列表一次性展示从 IT01 到 IT14 全部公差等级的参数，包含公差微米值、毫米换算值，同时附带**加工方法与应用场合**说明。例如 IT7 标注为精密配合，是一般机械最重要、应用最广的等级；IT8 用于中等精度一般配合；IT14 适用于毛坯非配合尺寸。不仅给出数值，还直接关联加工工艺，方便设计者根据使用场景直接选定公差等级，兼顾数值查询和工艺选型。界面还附带快速尺寸段快捷按钮（10、20、30、40、50 等），无需手动输入，快速切换查询。
机械设计标准查询工具界面下方设置全尺寸段总表区域，可单独选定某一公差等级，批量查看全部基本尺寸区间对应的标准公差，适合批量设计、对比不同尺寸的公差变化规律，方便批量出工程图。
机械设计标准查询工具除标准公差外，软件还集成极限偏差、配合查询模块，可查询孔轴的上下偏差，实现间隙、过渡、过盈配合的快速校核；未注公差、几何公差、表面粗糙度模块，覆盖工程图其余标注要求，几乎涵盖零件尺寸标注的全部公差要素。

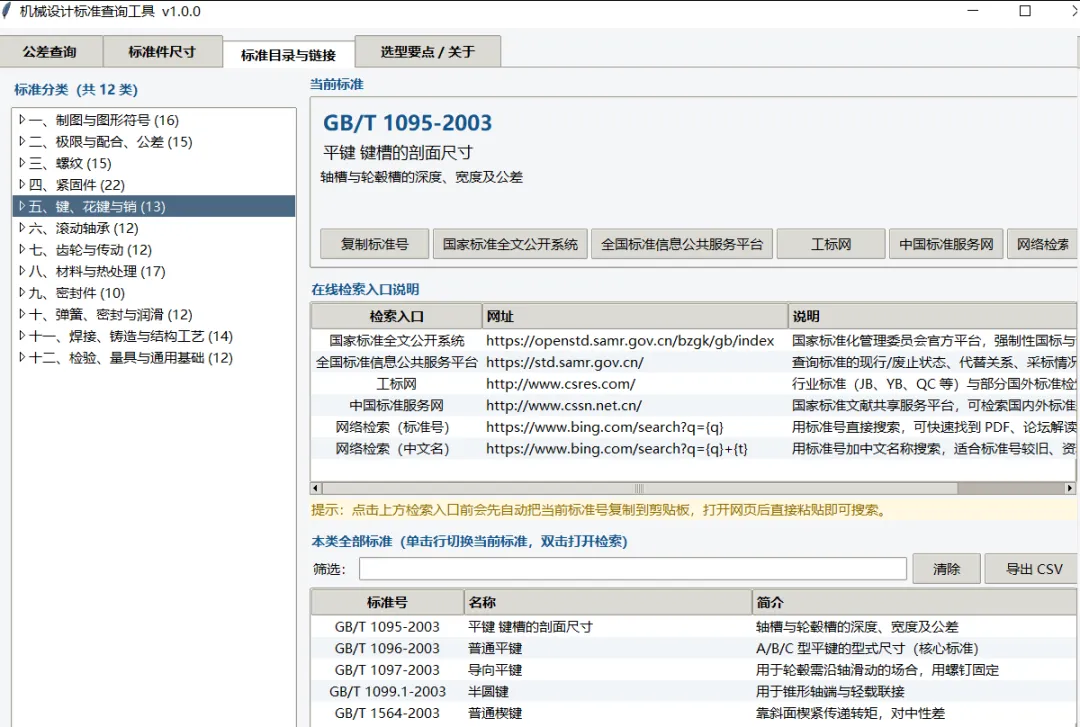

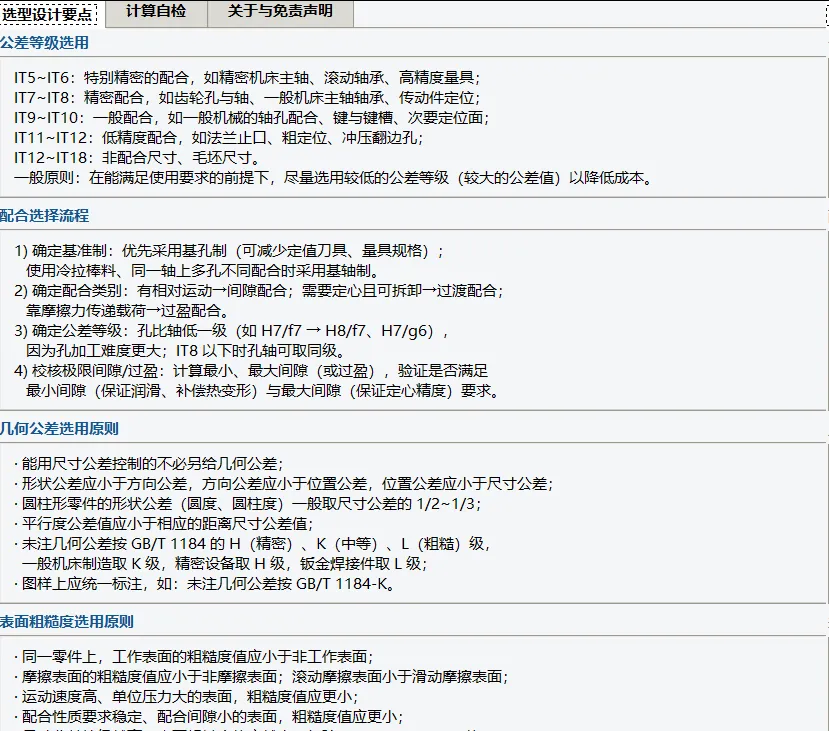

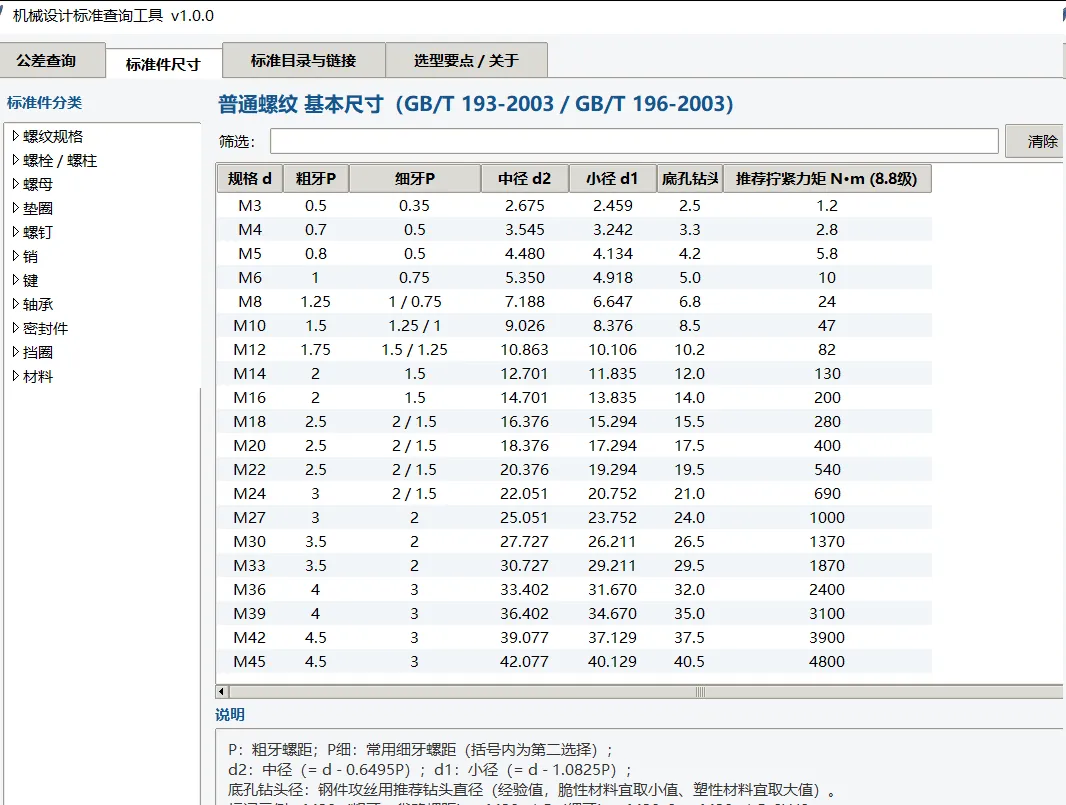

配套的标准件尺寸板块，可以查询螺栓、轴承、键、销等常用标准零件规格；标准目录与链接收纳相关国标文档索引；选型要点板块汇总各类零部件选用经验，兼顾标准查询和设计经验参考。
整体来看，这款工具定位精准，面向机械设计一线人员，将厚重机械手册数字化。优势在于**轻量化、查询直观、自带工艺说明**，不用手动换算单位，微米、毫米同步展示，降低查错、换算出错的概率，适合 SolidWorks、CAD 制图时，快速核对图纸公差。软件以国标 GB/T1800.1 为基准，数据权威，减少人工查手册耗时。
机械设计标准查询工具适合中小型企业、个人机械设计师、在校机械专业学生做图纸标注、课程设计、工艺编制，作为日常快速查公差的辅助工具。在机械设计流程中，该软件可以成为工程图纸标注、工艺编制的轻量化辅助工具，有效减少翻阅手册的时间，降低公差查询失误，提升机械设计工作效率。

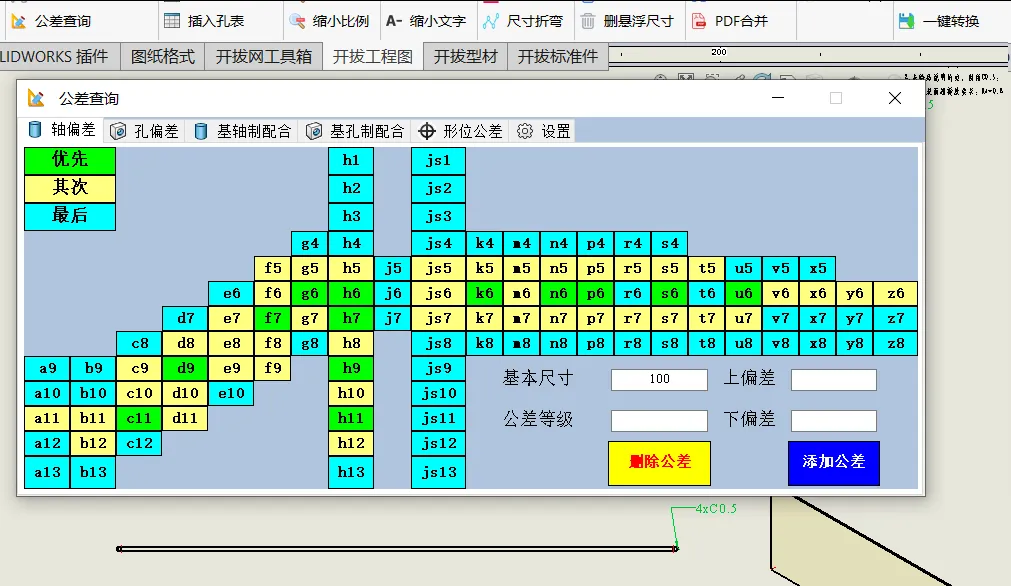

还有一款免费公差查询和自动标注工具，适用于SolidWorks设计师-开拔网工具箱
觉得我说明白了的朋友，给我右下角赞赞赞！没看明白的请留言
