一文搞懂光通信,以及为什么它正在变成AI时代的硬通货

一句话说清楚：光通信，就是用光当信使，用光纤当马路，把数据从这头光速传到那头。

传统电通信靠铜线传信号，相当于坑坑洼洼的乡间小路——距离一远就衰减，干扰一大就卡顿，带宽还有物理上限。

光通信呢？直接用激光在光纤里跑数据，相当于双向十车道的超级高速。

举个很多人都在经历的例子：

周末在家，一边刷4K超清剧、一边打大型网游、还要往公司传几十G的工作文件——

· 传统电网络：频繁缓冲、游戏高延迟、大文件传半小时还没完；

· 光通信网络：视频秒加载、游戏几乎零卡顿、几十G文件几分钟搞定。

这就是光通信最直观的体感：让数据传得更快、更远、更稳、更省电。

     它不是什么遥远的实验室黑科技，而是你家宽带、手机信号、云盘、AI数据中心背后，那条真正在干活的数字通道。

先问个问题：AI大模型训练，最费的是什么？

不是电，不是场地，而是——把成千上万块GPU"连"起来的那张网。

大模型训练不是一块GPU单打独斗，而是成千上万块GPU同时干活。它们之间要不停交换中间结果，数据来回搬运，流量是指数级增长的。

这时候，传统电传输的老毛病就全暴露了：

· 距离一远，信号就衰减。铜线传电信号，几十米外就开始"听不清"，得不断加中继放大；

· 功耗高、发热猛。高速电信号要更高驱动电压，电一多就发烫，散热成本蹭蹭涨；

· 带宽有物理天花板。受阻抗、串扰、损耗限制，再怎么挤，铜线也挤不出更高速度；

· 长距离又贵又占地方。铜缆粗、重、成本高，根本不适合大规模高速互联。

而光通信刚好把这四个坑全填了：

· 高带宽：单通道速率已经做到800G+，下一代1.6T正在导入；

· 低延迟：光在光纤里跑，速度接近物理极限，最适合AI训练这种等不起的场景；

· 低功耗：光信号传输本身耗电低，数据中心整体能耗直接往下走；

· 传得远：单模光纤几十公里甚至上百公里，损耗极低。

一句话：AI拼的不只是算力，更是数据传输能力。带宽跟不上，GPU再强也只能闲置，训练时间拉长，集群规模根本扩不上去。

原理其实就一句话：把电信号变成光信号，靠光纤传过去，接收端再把光信号变回电信号。

完整流程拆成6步：

1. 电信号输入：来自交换机或芯片的高速电信号；

2. 电信号处理（DSP）：做调制、均衡、纠错，把信号质量拉满；

3. 光信号发射：激光器把电信号"翻译"成光信号射出去；

4. 光纤传输：光信号在光纤里以光速狂奔；

5. 光信号接收：光探测器把光信号"翻译"回电信号；

6. 电信号恢复（DSP）：放大、均衡、解调，还原成原始数据。

这里面最核心的元器件，就是光模块——你可以把它理解成高速网络里的"翻译官+连接器"，一头插服务器/交换机，一头插光纤。

从100G到400G，再到现在的800G、下一代1.6T，光模块的速率每翻一代，就能撑起更大规模的AI集群。

先说个反差：光模块本身不是什么新东西，十几年前数据中心里就有。但为什么这两年突然成了AI产业链里最"香"的环节之一？

因为AI把数据传输需求直接拉到了指数级。

过去一个数据中心，几百台服务器，100G光模块绰绰有余； 现在一个AI训练集群，几万张GPU一起跑，节点间通信量是天文数字。

光模块速率演进快得像开了倍速：

· 100G：4G/8G/10G网络、普通数据中心互联；

· 400G：数据中心SpineLeaf架构成为主流；

· 800G：AI集群大规模上量，当前主力；

· 1.6T：超大规模AI集群，下一代主力；

· 3.2T、6.4T：已经在研发路上。

速率每翻一倍，对激光器、DSP芯片、封装工艺、测试设备的要求就上一个台阶，成本自然水涨船高。高端800G/1.6T光模块的价格，是早期100G的好几倍甚至十倍以上。

但它再贵也得买——因为没有它，GPU集群就是一盘散沙。

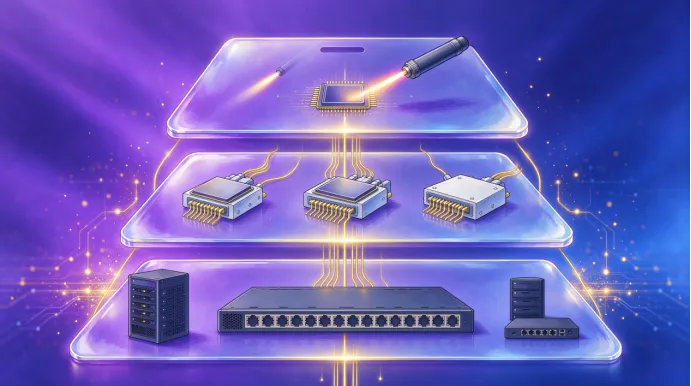

光通信产业链可以拆成三层楼：

· 上游：光芯片/器件——激光器、光探测器、调制器、光芯片、光纤预制棒。这是技术壁垒最高、最"卡脖子"的环节；

· 中游：光模块制造——把光芯片、器件封装成可用的光模块，做高速电路设计、散热、测试校准；

· 下游：通信设备与应用——交换机、路由器、光纤跳线，最终落到AI数据中心、云计算、5G/6G、企业网络。

全球竞争格局很有意思：海外巨头在高端芯片和平台上仍领先，但中国企业已经在高速光模块领域冲到了全球第一梯队。

中际旭创、新易盛、天孚通信、光迅科技、华工科技、剑桥科技、太辰光……这些你可能没听过的名字，正在800G、1.6T光模块的全球市场里拿下超过60%的份额。

中国是全球最大的光模块生产基地，产业链最完整、成本优势明显、迭代交付快。在高速光模块这个赛道上，我们确实已经是领先者。

光通信的升级，不只是把速率从800G推到1.6T这么简单。真正的变革，正在两个方向同时发生：

第一个方向：硅光技术（Silicon Photonics）。 传统光模块是把分立的光器件一个个焊上去，硅光则是把光器件和电子芯片集成在同一块硅平台上——体积更小、功耗更低、成本更可控，还能像造芯片一样大规模量产。

第二个方向：CPO（共封装光学）。 传统方案是光模块插在交换机面板上，电信号要在电路板上跑一段才能到交换芯片；CPO直接把光引擎和交换芯片封装在一起，电信号路径大幅缩短，功耗能降30%~50%，带宽密度还能再上一个台阶。

简单说：光通信正在从"机柜之间互联"，走向"芯片之间直接连接"。

再加上速率继续往3.2T、6.4T走，功耗继续往绿色低碳方向压——未来的光通信，会更快、更密、更省电。

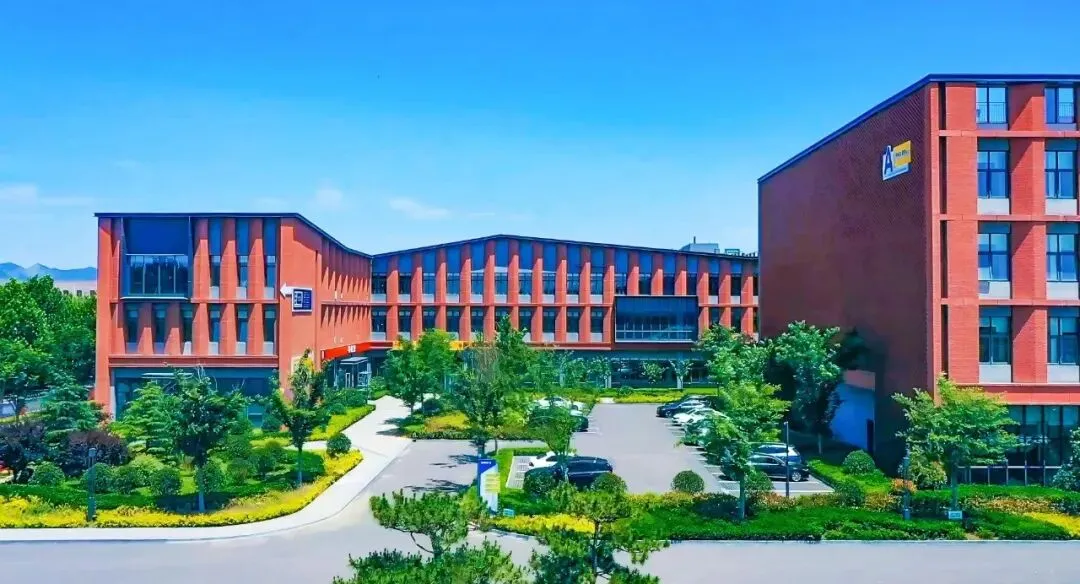

青岛元启云智创新科技有限公司落地打造的光通信产教融合实训基地，坐落于青岛国际科教园，打造吃住学一体化培养模式，打通从理论学习到企业岗位的就业对接通道，助力学员实现高质量就业。

园区配套完善，教学楼、学生餐厅、宿舍、商超一应俱全，学员在园区内即可完成生活起居、理论授课等全部学习生活环节。

✅课程体系：采用四阶段递进式教学模式，涵盖青岛本地人才政策解读、产业通识科普、光通信基础理论知识、光模块封装检测理论体系、产业案例解析、求职就业赋能等内容；学习周期1-3个月，配备专职班主任进行学习管理，建立学员学习档案，针对学员知识薄弱点开展专项辅导。

✅就业衔接：面向全日制本科应往届理工类毕业生开展技能培训，学员培训考核完成后，对接头部光通信企业面试通道；涵盖ME技术员、产品工艺员、IE技术员、设备技术员、研发实验员等技术岗位；企业录用后签订正式劳动合同，入职缴纳五险一金，岗位具备清晰的初级-中级-高级技术职级晋升通道。

✅生活配套：园区内部配备学生宿舍、食堂、综合超市等生活服务设施，构建学习生活一体化环境，一站式解决学员生活起居需求。

产业链企业急需掌握产业知识的技术后备人才，基地依托产业企业岗位标准搭建教学内容，缩小理论学习与企业岗位要求之间的差距，为光通信产业链持续输送适配产业发展的技术后备人才。

过去，CPU决定计算性能；后来，GPU决定并行算力；未来，数据传输能力将决定AI的上限。
